МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н.Э

№1

СВ

каналом.

2. Изучить назначение, состав и основные техническиерактеристики устройства управления каналом.

3.

Изучить устройство и работу составных частей устройства управления каналом.

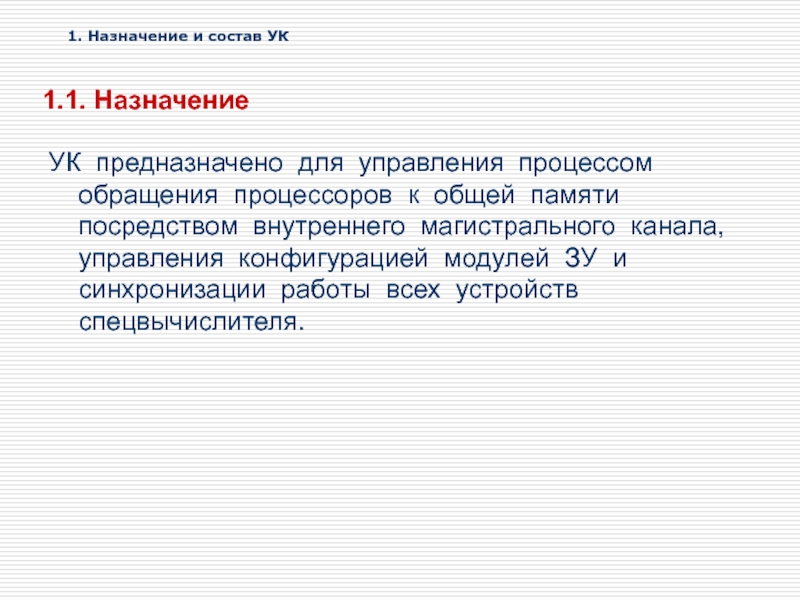

памяти посредством внутреннего магистрального канала, управления конфигурацией модулей ЗУ и

синхронизации работы всех устройств спецвычислителя.

1. Назначение и состав УК

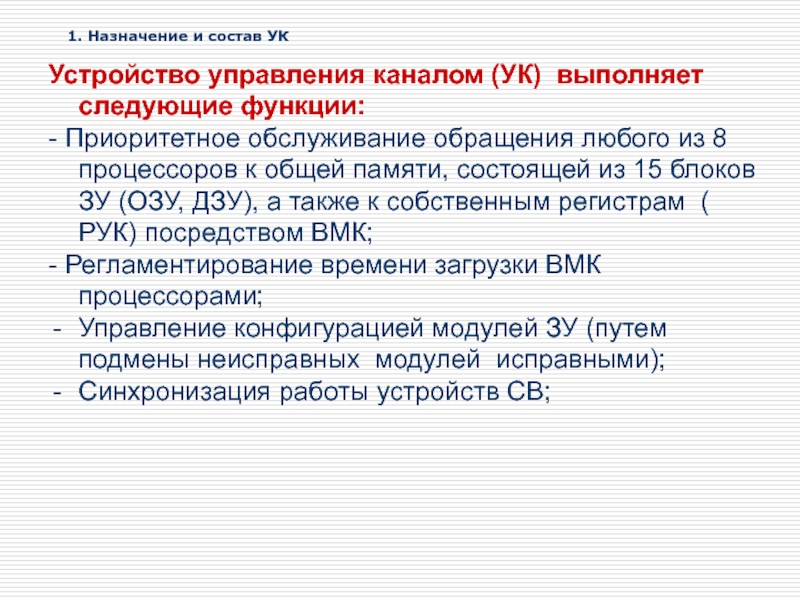

любого из 8 процессоров к общей памяти, состоящей из 15

блоков ЗУ (ОЗУ, ДЗУ), а также к собственным регистрам ( РУК) посредством ВМК;
- Регламентирование времени загрузки ВМК процессорами;
Управление конфигурацией модулей ЗУ (путем подмены неисправных модулей исправными);
Синхронизация работы устройств СВ;

1. Назначение и состав УК

устройство приоритетного обращения (УПО);
- регистры УК (РУК);
- синхронизатор (С).

Все устройства

выполнены на типовых устройствах замены, которые размещены в одном блоке с автономным стабилизированным источником питания.

1. Назначение и состав УК

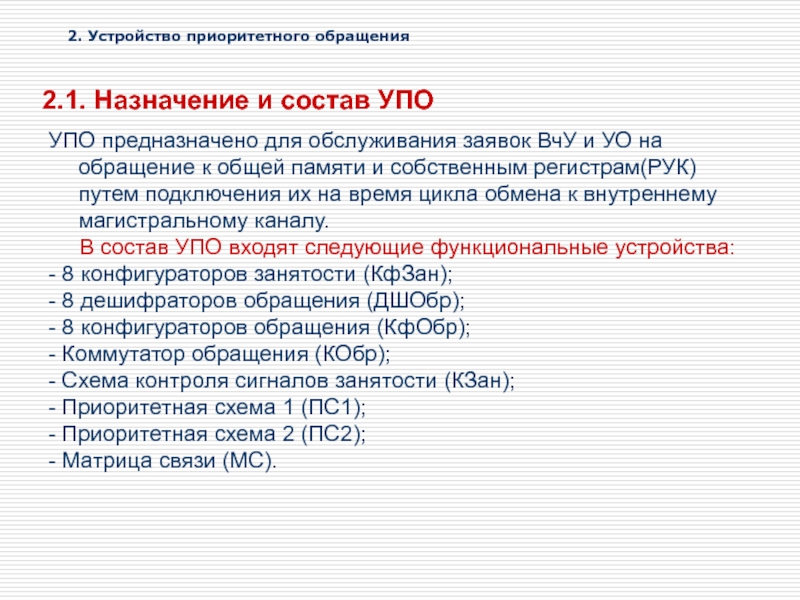

и УО на обращение к общей памяти и собственным регистрам(РУК)

путем подключения их на время цикла обмена к внутреннему магистральному каналу.
В состав УПО входят следующие функциональные устройства:
- 8 конфигураторов занятости (КфЗан);
- 8 дешифраторов обращения (ДШОбр);
- 8 конфигураторов обращения (КфОбр);
- Коммутатор обращения (КОбр);
- Схема контроля сигналов занятости (КЗан);
- Приоритетная схема 1 (ПС1);
- Приоритетная схема 2 (ПС2);
- Матрица связи (МС).

2. Устройство приоритетного обращения

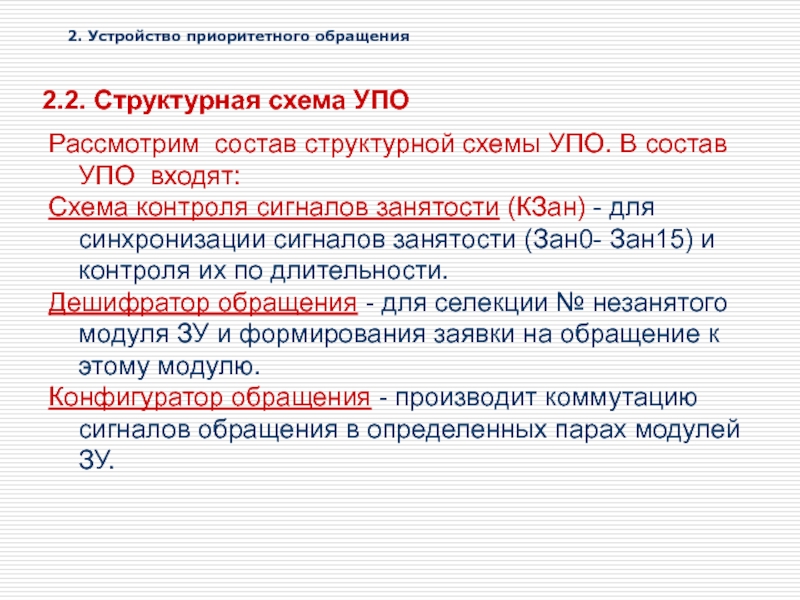

УПО входят:
Схема контроля сигналов занятости (КЗан) - для синхронизации сигналов

занятости (Зан0- Зан15) и контроля их по длительности.
Дешифратор обращения - для селекции № незанятого модуля ЗУ и формирования заявки на обращение к этому модулю.
Конфигуратор обращения - производит коммутацию сигналов обращения в определенных парах модулей ЗУ.

2. Устройство приоритетного обращения

схема 1 - для обработки заявок процессоров в режиме чтения

в соответствии с установленным приоритетом
Приоритетная схема 2 - для обработки сигналов в режиме записи

2. Устройство приоритетного обращения

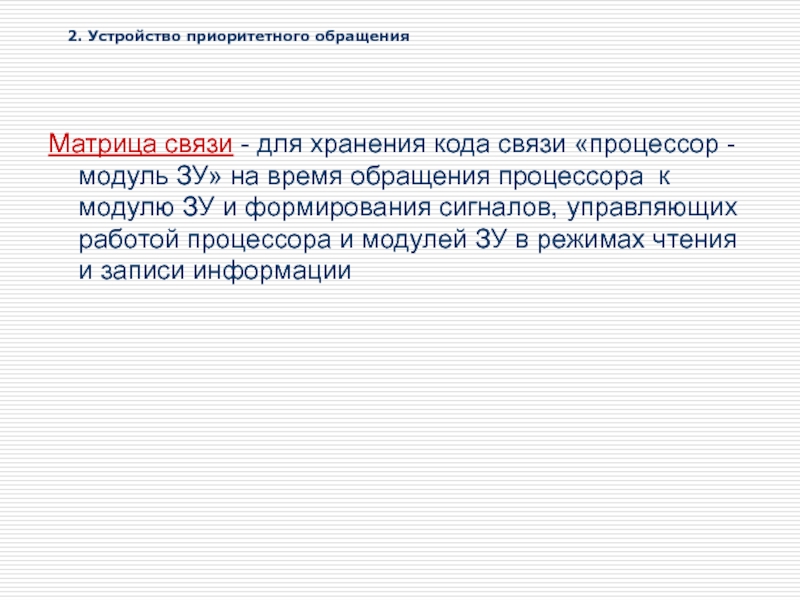

ЗУ» на время обращения процессора к модулю ЗУ и формирования

сигналов, управляющих работой процессора и модулей ЗУ в режимах чтения и записи информации

2. Устройство приоритетного обращения

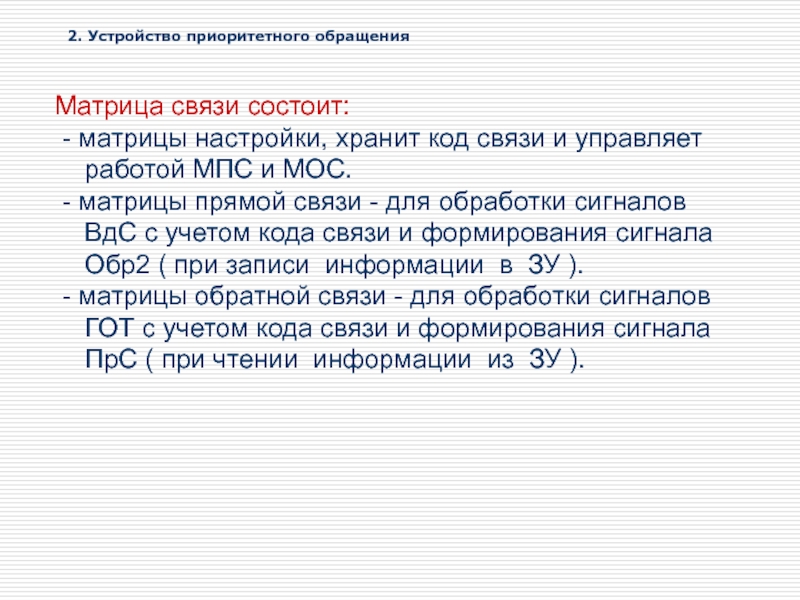

управляет работой МПС и МОС.
- матрицы прямой связи -

для обработки сигналов ВдС с учетом кода связи и формирования сигнала Обр2 ( при записи информации в ЗУ ).
- матрицы обратной связи - для обработки сигналов ГОТ с учетом кода связи и формирования сигнала ПрС ( при чтении информации из ЗУ ).

2. Устройство приоритетного обращения

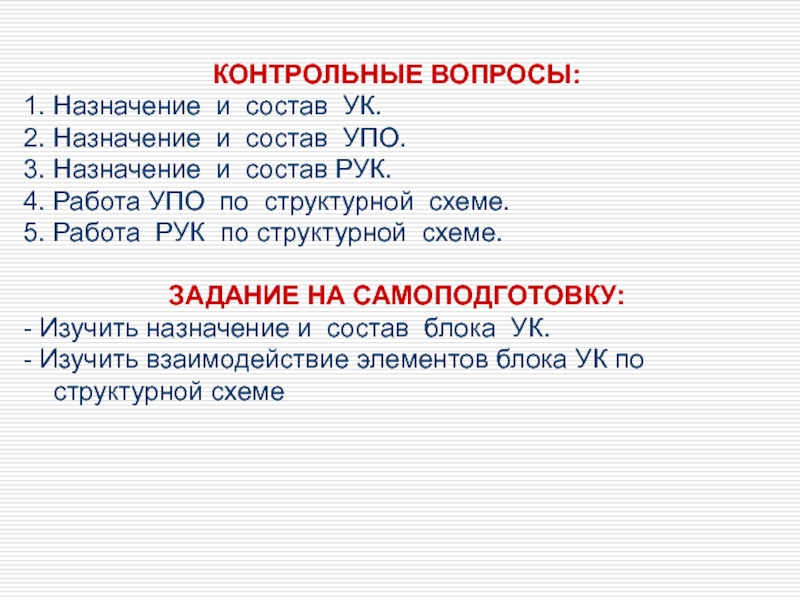

Назначение и состав РУК.
4. Работа УПО по структурной схеме.
5. Работа

РУК по структурной схеме.

ЗАДАНИЕ НА САМОПОДГОТОВКУ:
- Изучить назначение и состав блока УК.
- Изучить взаимодействие элементов блока УК по структурной схеме
