Слайд 1Мультисервисная сеть на основе IMS
(IP Multimedia Subsystem)
Лекция 6

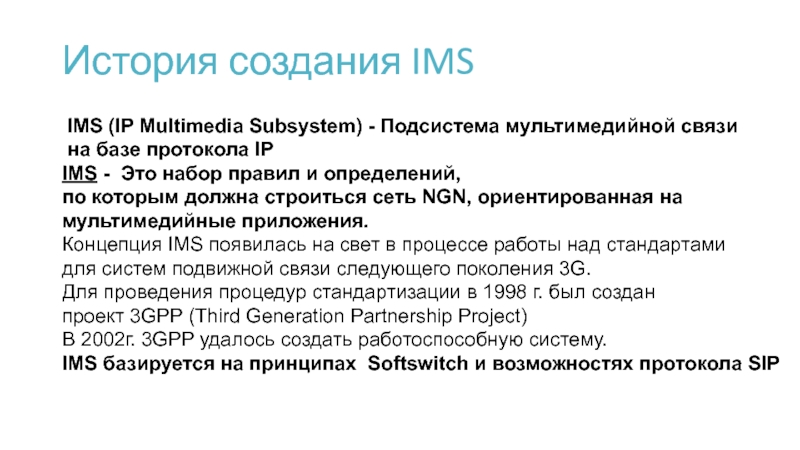

Слайд 3История создания IMS
IMS (IP Multimedia Subsystem) - Подсистема мультимедийной
связи
на базе протокола IP
IMS - Это набор правил
и определений,
по которым должна строиться сеть NGN, ориентированная на
мультимедийные приложения.
Концепция IMS появилась на свет в процессе работы над стандартами
для систем подвижной связи следующего поколения 3G.
Для проведения процедур стандартизации в 1998 г. был создан
проект 3GPP (Third Generation Partnership Project)
В 2002г. 3GPP удалось создать работоспособную систему.
IMS базируется на принципах Softswitch и возможностях протокола SIP
Слайд 4История создания IMS
Затем был создан проект TISPAN (Telecommunications and Internet
converged Services and Protocols for Advanced Networking), ориентирующий архитектуру IMS
на фиксированные сети, а также на конвергенцию фиксированных и мобильных сетей FMC (Fixed-Mobile Convergence). В настоящее время TISPAN ведет основные разработки по IMS.

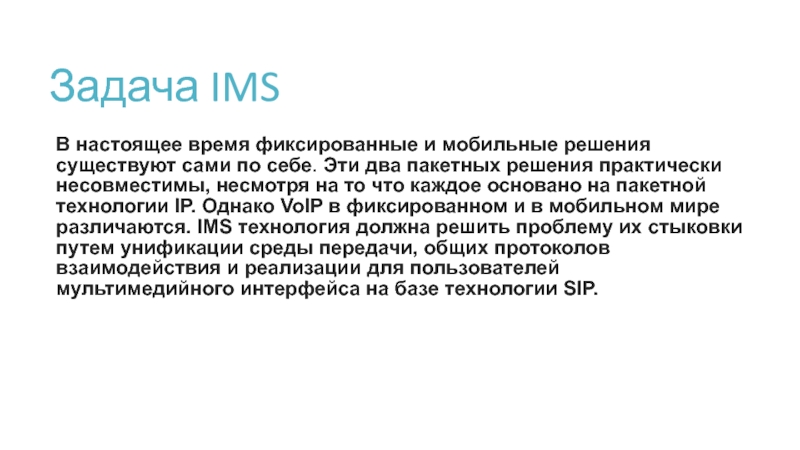

Слайд 5Задача IMS
В настоящее время фиксированные и мобильные решения существуют сами
по себе. Эти два пакетных решения практически несовместимы, несмотря на
то что каждое основано на пакетной технологии IP. Однако VoIP в фиксированном и в мобильном мире различаются. IMS технология должна решить проблему их стыковки путем унификации среды передачи, общих протоколов взаимодействия и реализации для пользователей мультимедийного интерфейса на базе технологии SIP.
Слайд 6Объединение фиксированных и мобильных сетей на базе IMS
Основная идея объединения
сетей заключается, во-первых, в стандартизации взаимодействия и обеспечении взаимосвязи различных
сетей (фиксированной и мобильной), а во-вторых, в использовании мультимедийных приложений. Эти приложения, адаптированные к запросам клиента или требованиям рынка, можно создавать универсальными способами.
Услуги создаются на серверах приложений и серверах медиаресурсов, общих для всей сети, следовательно, уже не имеет значения, какая именно сеть. Владелец мобильного телефона, абонент, подключенный через беспроводные сети, DSL, PON, оптические линии связи получат один и тот же набор услуг, реализуемых на серверах приложений, которые доступны всем абонентам вне зависимости от способа подключения к сети.

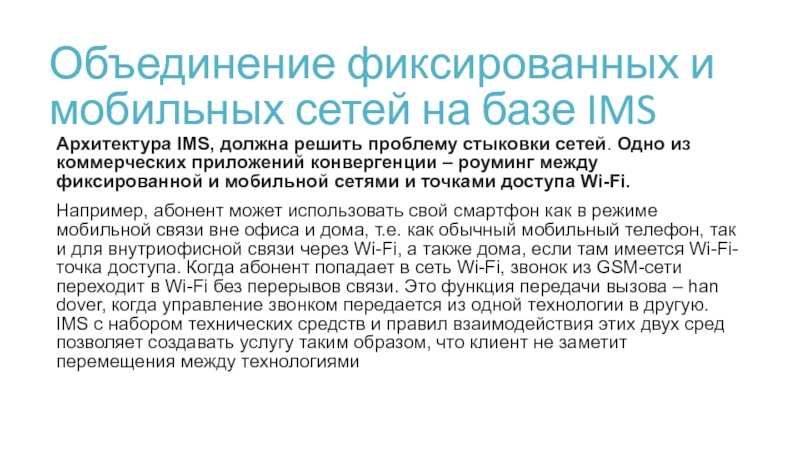

Слайд 7Объединение фиксированных и мобильных сетей на базе IMS
Архитектура IMS, должна
решить проблему стыковки сетей. Одно из коммерческих приложений конвергенции –
роуминг между фиксированной и мобильной сетями и точками доступа Wi-Fi.
Например, абонент может использовать свой смартфон как в режиме мобильной связи вне офиса и дома, т.е. как обычный мобильный телефон, так и для внутриофисной связи через Wi-Fi, а также дома, если там имеется Wi-Fi-точка доступа. Когда абонент попадает в сеть Wi-Fi, звонок из GSM-сети переходит в Wi-Fi без перерывов связи. Это функция передачи вызова – handover, когда управление звонком передается из одной технологии в другую. IMS с набором технических средств и правил взаимодействия этих двух сред позволяет создавать услугу таким образом, что клиент не заметит перемещения между технологиями
Слайд 8Функциональные возможности IMS.
Мультимедийные IP-сеансы
Слайд 9Функциональные возможности IMS.
Качество обслуживания
Слайд 10Функциональные возможности IMS.
Взаимодействие с другими сетями
Слайд 11Функциональные возможности IMS.
Инвариантность доступа
Слайд 12Функциональные возможности IMS.
Создание и управление услугами

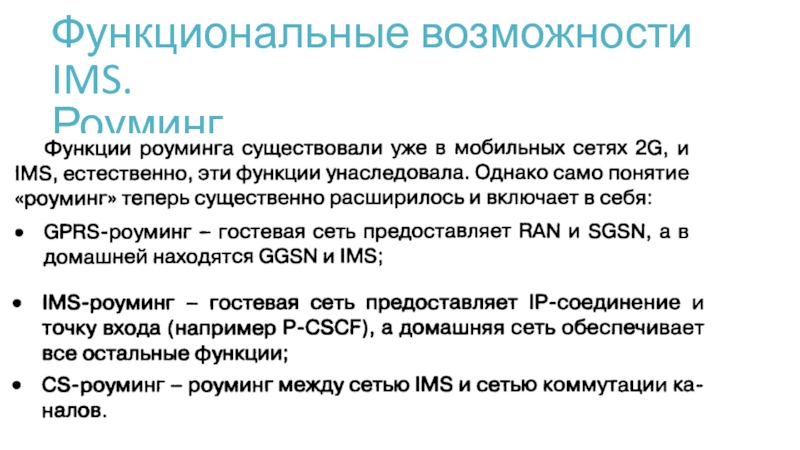

Слайд 13Функциональные возможности IMS.
Роуминг
Слайд 14Функциональные возможности IMS.
Безопасность
Слайд 15Функциональные возможности IMS.
Начисление платы
Слайд 17Базовые элементы архитектуры IMS
CSCF (Call Session Control Function) — блок
управления сеансами связи (SIP-сервер). Основная задача — обработка SIP-запросов с
целью организации сеансов мультимедийной связи между пользователями (“следит” за выполнением правил безопасности и выделением необходимых ресурсов для предоставления различных услуг).
Состоит из трех функциональных блоков:
P-CSCF (Proxy CSCF) — посредник для взаимодействия с абонентскими терминалами. Основные задачи — аутентификация абонента и формирование учётной записи;
I-CSCF (Interrogating CSCF) — посредник для взаимодействия с внешними сетями. Основные задачи — определение привилегий внешнего абонента по доступу к услугам, выбор соответствующего сервера приложений и обеспечение доступа к нему;
S-CSCF (Serving CSCF) — центральный узел сети IMS, обрабатывает все SIP -сообщения, которыми обмениваются оконечные устройства.
Слайд 18Базовые элементы архитектуры IMS
HSS (Home Subscriber Server) - это абонентская
база данных
Второй по важности блок IMS — “мозг” системы.
Это база данных с информацией не только по абонентам мобильных сетей, но и по абонентам сетей фиксированной связи (для IMS неважно, каким способом подключен абонент). В ней хранится информация о разнообразных предпочтениях абонента, например, по переадресации и фильтрации вызовов, оповещении и сообщениях голосовой почты, персональная адресная книга (buddy list) для рассылки сообщений и организации конференций
Слайд 19Базовые элементы архитектуры IMS
BGCF — элемент управляющий пересылкой вызовов между
доменом коммутации каналов и сетью IMS. Осуществляет маршрутизацию на основе
телефонных номеров и выбирает шлюз в домене коммутации каналов, через который сеть IMS будет взаимодействовать с ТфОП или GSM.
MGCF — управляет транспортными шлюзами.
MRFC — управляет процессором мультимедиа ресурсов, обеспечивая реализацию таких услуг, как конференц-связь, оповещение, перекодирование передаваемого сигнала.
Слайд 20IMS - Резюме
IMS - Это концепция дальнейшего развития NGN. Она
предполагает объединение не только разных фикс. сетей, но и мобильных
и фиксированных сетей. Используются только протоколы на базе IP (IP v6). Система управления вызовами основана на протоколе SIP. Большинство крупных вендоров считают, что нужно внедрять в сетях именно архитектуру IMS, что приложения (востребованные сейчас рынком) должны реализовываться на базе IMS-концепции.
Слайд 21Вопросы
1. Для какого вида связи предназначена сеть IMS?
2. Каковы функциональные
возможности IMS?
3. Каковы базовые элементы архитектуры сети IMS?
