Н О Р М Ы ВИБРАЦИИ КОМПРЕССОРОВ

ТП

Уровень ПРЕДУПРЕЖДЕНИЕ рекомендуется устанавливать выше верхней
границы зоны В.
Уровень ОСТАНОВ рекомендуется

устанавливать выше верхней
границы зоны С.
Принято, что эти превышения ≤25%

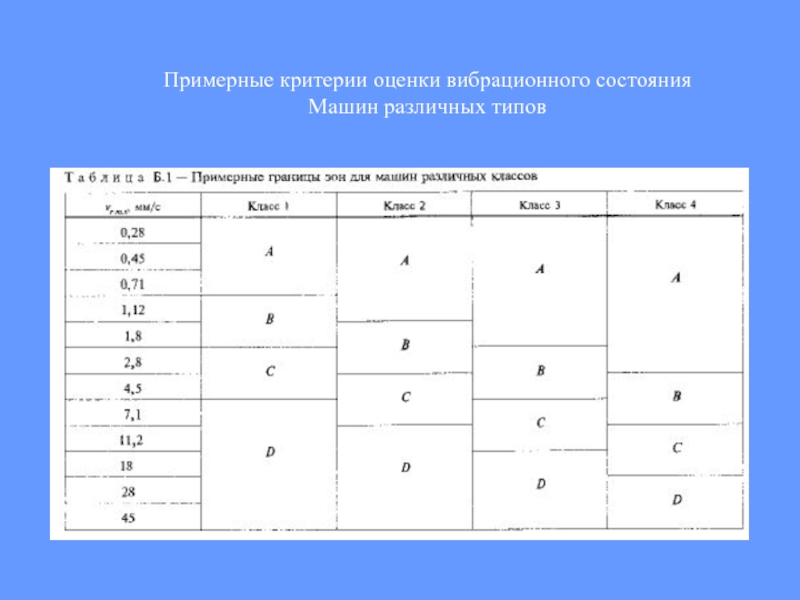

Зона А — В эту зону попадают, как правило, новые машины, только что введенные в эксплуатацию.
Зона В — Машины, попадающие в эту зону, обычно считают пригодными для дальнейшей эксплуатации без ограничения сроков.
Зона С — Машины, попадающие в эту зону, обычно рассматривают как непригодные для длительной непрерывной эксплуатации. Обычно данные машины могут функциони­ровать ограниченный период времени, пока не появится подходящая возможность для проведения ремонтных работ.
Зона D —Уровни вибрации в данной зоне обычно рассматривают как достаточно серьезные, для того чтобы вызвать повреждение машины.

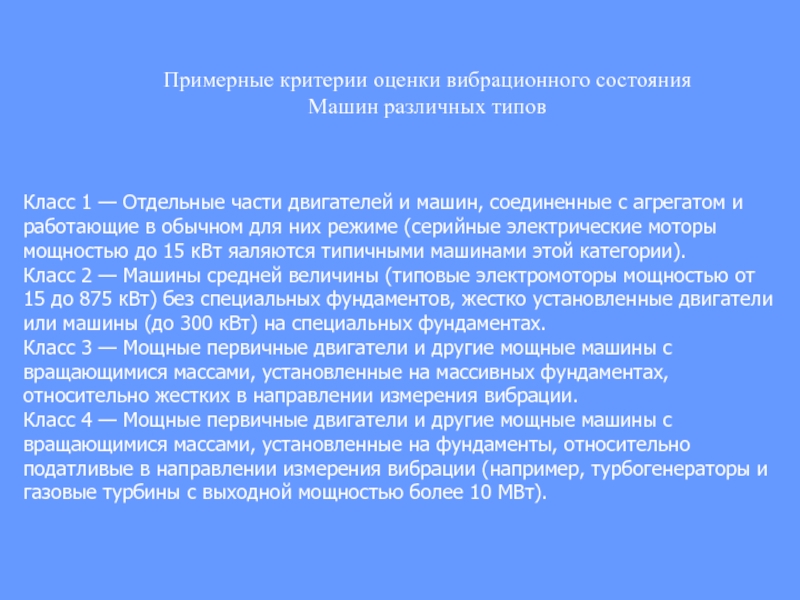

части двигателей и машин, соединенные с агрегатом и работающие в

обычном для них режиме (серийные электрические моторы мощностью до 15 кВт яаляются типичными машинами этой категории).
Класс 2 — Машины средней величины (типовые электромоторы мощностью от 15 до 875 кВт) без специальных фундаментов, жестко установленные двигатели или машины (до 300 кВт) на специальных фундаментах.
Класс 3 — Мощные первичные двигатели и другие мощные машины с вращающимися массами, уста­новленные на массивных фундаментах, относительно жестких в направлении измерения вибрации.
Класс 4 — Мощные первичные двигатели и другие мощные машины с вращающимися массами, уста­новленные на фундаменты, относительно податливые в направлении измерения вибрации (например, турбогенераторы и газовые турбины с выходной мощностью более 10 МВт).

по результатам измерений вибрации на невращающихся частях
Часть 3. Промышленные машины

номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин"1

Дата введения 2000-07-01
1 Область применения
Настоящий стандарт распространяется на машины с приводом, например от паровых турбин или электродвигателей, мощностью более 15 кВт и номинальной скоростью вращения от 120 до 15000 мин"1.
К таким машинам относятся:
компрессоры с вращательным движением;
промышленные газовые турбины мощностью до 3 МВт;
насосы, за исключением поршневых;
генераторы, за исключением случаев их использования на электростанци­ ях или насосных станциях;
электрические моторы;
вентиляторы или воздуходувки.

1.
Машины номинальной мощностью более 300 кВт, но не более 50

МВт;
электрические машины с высотой оси вращения вала выше 315 мм

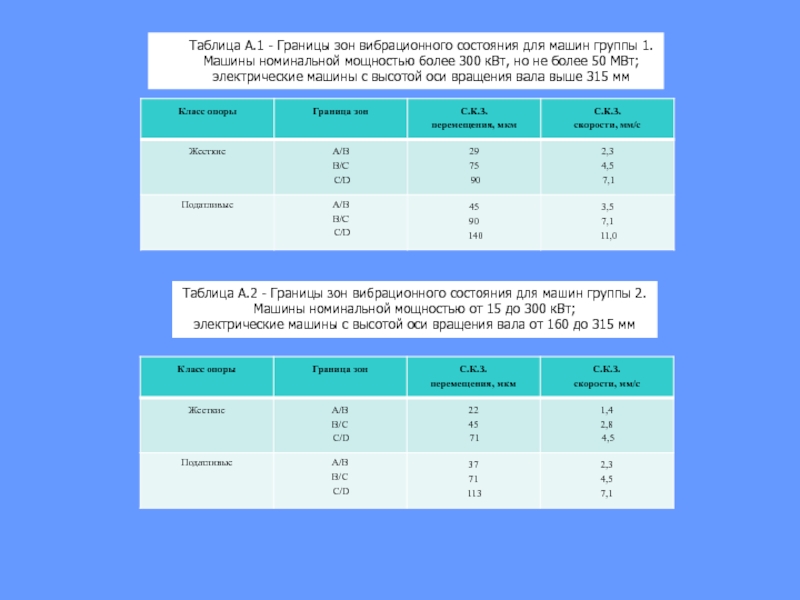

Таблица А.2 - Границы зон вибрационного состояния для машин группы 2. Машины номинальной мощностью от 15 до 300 кВт;
электрические машины с высотой оси вращения вала от 160 до 315 мм

3. Насосы центробежного типа со смешанными или осевыми потоками с

раздельным приводом и номинальной мощностью более 15 кВт

Таблица А.4 - Границы зон вибрационного состояния для машин группы 4. Насосы центробежного типа со смешанными или осевыми потоками
с встроенным приводом и номинальной мощностью более 15 кВт

на невращающихся частях
Часть 4. Газотурбинные установки

1 Область применения
Настоящий стандарт

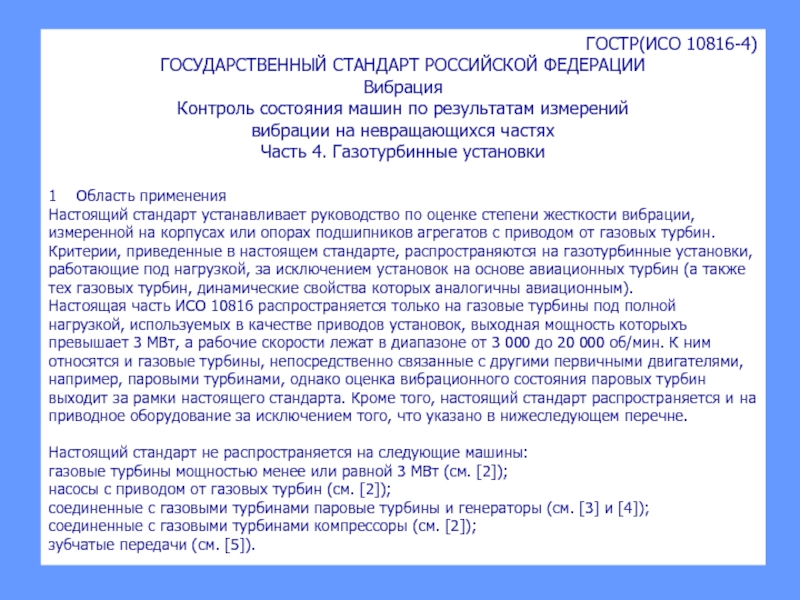

устанавливает руководство по оценке степени жесткости вибра­ции, измеренной на корпусах или опорах подшипников агрегатов с приводом от газовых тур­бин.
Критерии, приведенные в настоящем стандарте, распространяются на газотурбинные установки, работающие под нагрузкой, за исключением установок на основе авиационных турбин (а также тех газовых турбин, динамические свойства которых аналогичны авиацион­ным).
Настоящая часть ИСО 10816 распространяется только на газовые турбины под пол­ной нагрузкой, используемых в качестве приводов установок, выходная мощность которыхъ превышает 3 МВт, а рабочие скорости лежат в диапазоне от 3 000 до 20 000 об/мин. К ним относятся и газовые турбины, непосредственно связанные с другими первичными двигате­лями, например, паровыми турбинами, однако оценка вибрационного состояния паровых турбин выходит за рамки настоящего стандарта. Кроме того, настоящий стандарт распро­страняется и на приводное оборудование за исключением того, что указано в нижеследую­щем перечне.

Настоящий стандарт не распространяется на следующие машины:
газовые турбины мощностью менее или равной 3 МВт (см. [2]);
насосы с приводом от газовых турбин (см. [2]);
соединенные с газовыми турбинами паровые турбины и генераторы (см. [3] и [4]);
соединенные с газовыми турбинами компрессоры (см. [2]);
зубчатые передачи (см. [5]).

результатам
измерений вибрации на вращающихся валах
Общие требования




Издание официальное

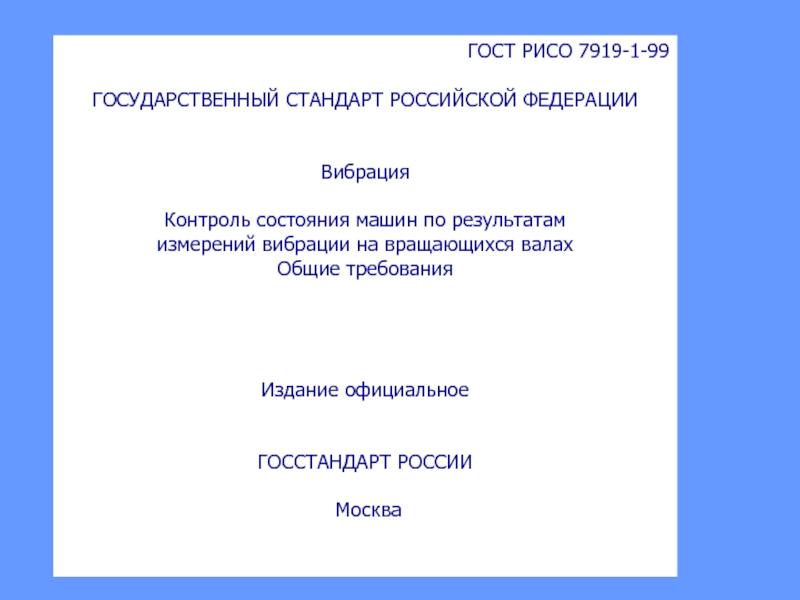

ГОССТАНДАРТ РОССИИ

Москва

считывающее устройство;
4 дополнительные выходы для систем анализа и

контроля; 5 вал

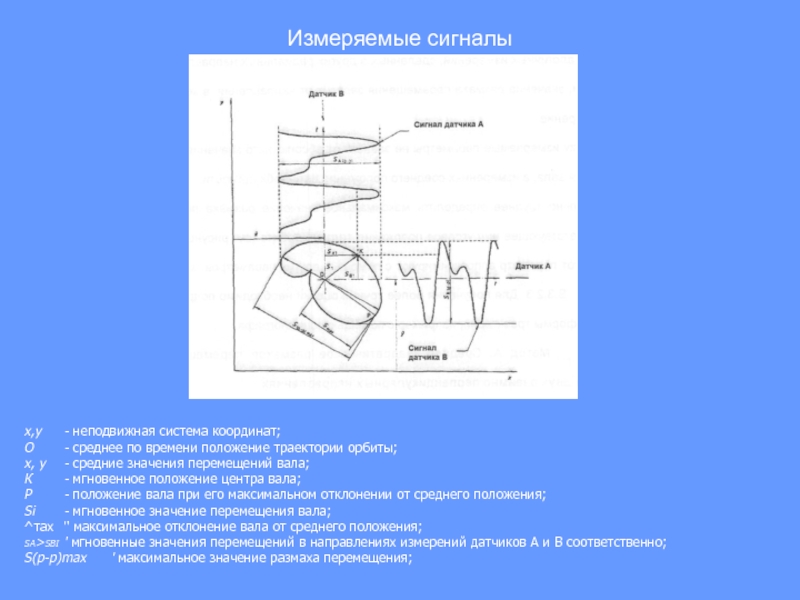

Рисунок С.1 Схема системы измерений относительного движения с использованием датчиков бесконтактного типа

орбиты;
х, у - средние значения перемещений вала;
К - мгновенное положение центра вала;
Р -

положение вала при его максимальном отклонении от среднего положения; Si - мгновенное значение перемещения вала;
^тах " максимальное отклонение вала от среднего положения;
sa>sbi ' мгновенные значения перемещений в направлениях измерений датчиков А и В соответственно;
S(p-p)max ' максимальное значение размаха перемещения;

измерений
вибрации на вращающихся валах
Промышленные машинные комплексы
Дата введения 2000-07-01

1 Область

применения

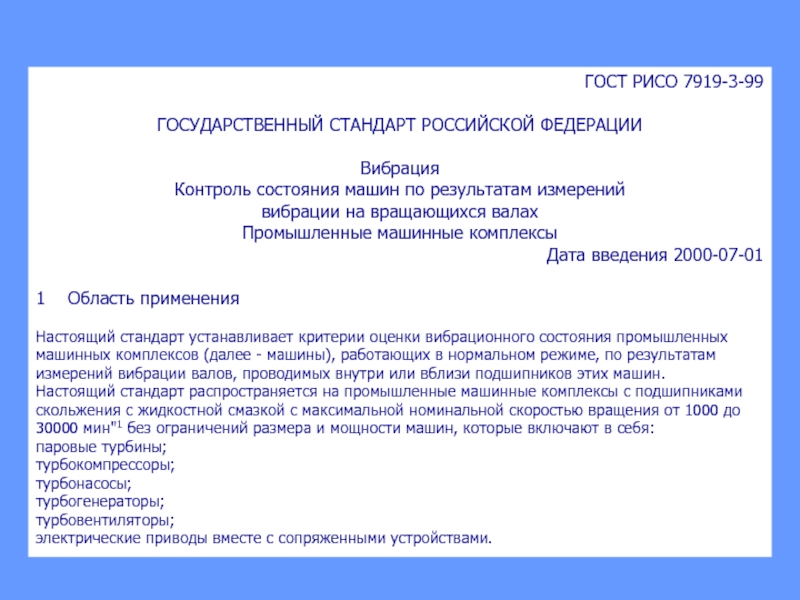

Настоящий стандарт устанавливает критерии оценки вибрационного состоя­ния промышленных машинных комплексов (далее - машины), работающих в нор­мальном режиме, по результатам измерений вибрации валов, проводимых внутри или вблизи подшипников этих машин.
Настоящий стандарт распространяется на промышленные машинные ком­плексы с подшипниками скольжения с жидкостной смазкой с максимальной номи­нальной скоростью вращения от 1000 до 30000 мин"1 без ограничений размера и мощности машин, которые включают в себя:
паровые турбины;
турбокомпрессоры;
турбонасосы;
турбогенераторы;
турбовентиляторы;
электрические приводы вместе с сопряженными устройствами.

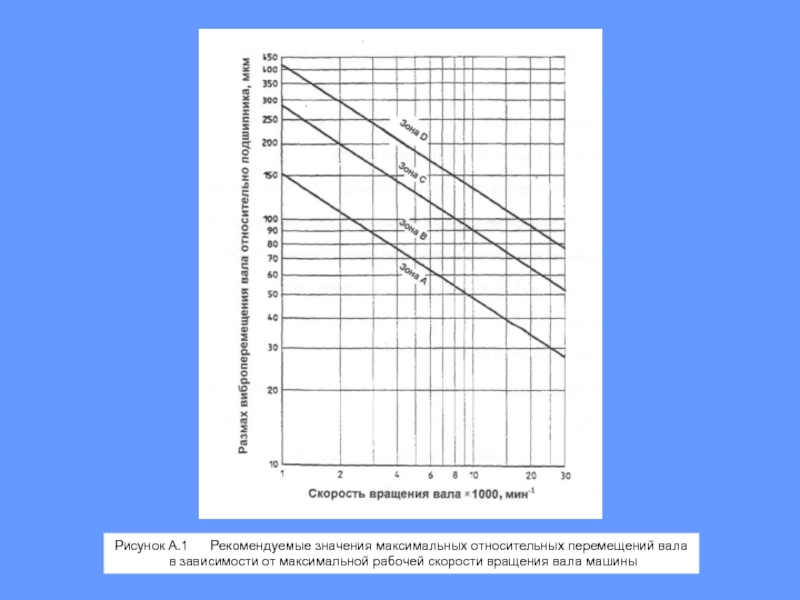

в зависимости от максимальной рабочей скорости вращения вала машины

1,05Nном – границы рабочего диапазона скоростей,
где Nном – номинальная

скорость вращения;
SM1, SM2 – запасы по удалению критических скоростей от рабочего диапазона;
Q = Nc3/(N2 - N1) – добротность или коэффициент усиления на резонансе

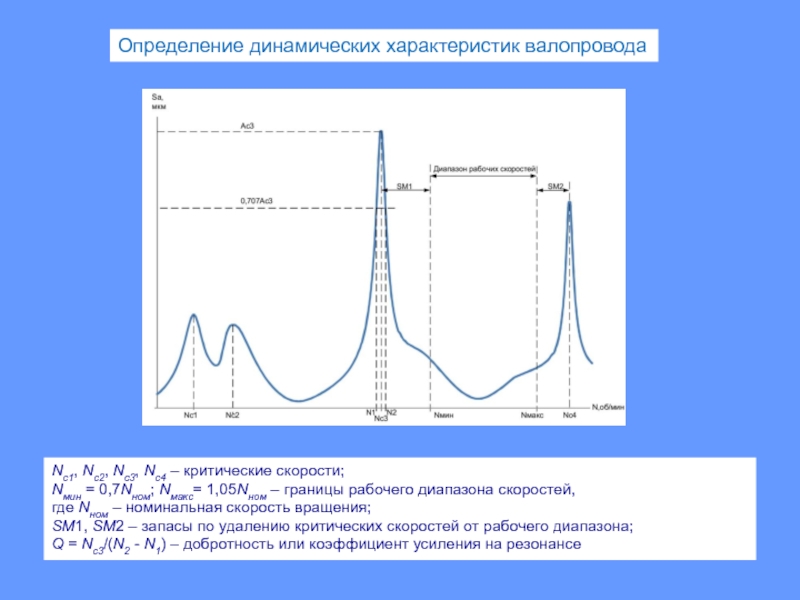

Определение динамических характеристик валопровода

2,5, то колебания рассматриваются как демпфированные и запас по удалению

SM не требуется;

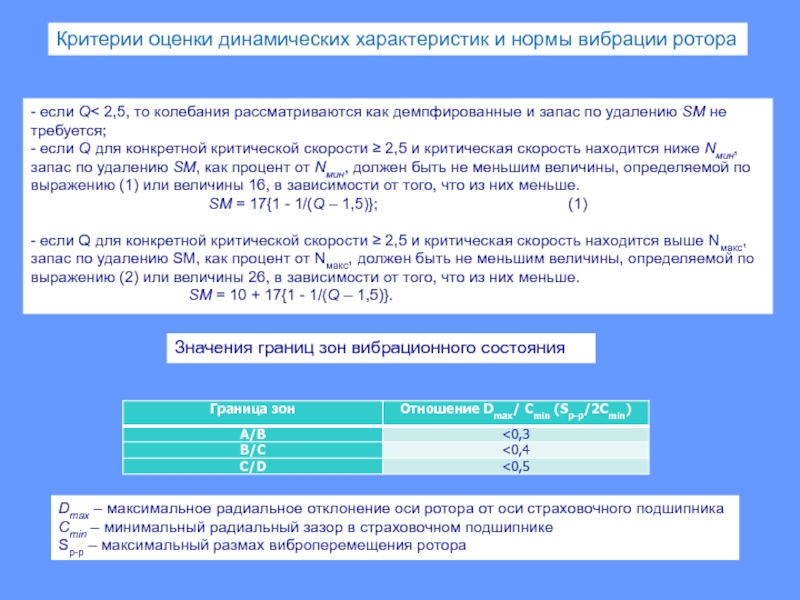

- если Q для конкретной критической скорости ≥ 2,5 и критическая скорость находится ниже Nмин, запас по удалению SM, как процент от Nмин, должен быть не меньшим величины, определяемой по выражению (1) или величины 16, в зависимости от того, что из них меньше.
SM = 17{1 - 1/(Q – 1,5)}; (1)

- если Q для конкретной критической скорости ≥ 2,5 и критическая скорость находится выше Nмакс, запас по удалению SM, как процент от Nмакс, должен быть не меньшим величины, определяемой по выражению (2) или величины 26, в зависимости от того, что из них меньше.
SM = 10 + 17{1 - 1/(Q – 1,5)}. (2)

Значения границ зон вибрационного состояния

Dmax – максимальное радиальное отклонение оси ротора от оси страховочного подшипника
Сmin – минимальный радиальный зазор в страховочном подшипнике
Sp-p – максимальный размах виброперемещения ротора
