Напряженное состояние горных пород в условиях залегания Напряжения в точке на
Содержание
- 1. Напряженное состояние горных пород в условиях залегания Напряжения в точке на
- 2. Напряжение в поперечном направленииФормула Н.А. Динника для
- 3. Естественные напряжения в земной коре называют горным
- 4. НАПРЯЖЕННОЕ СОСТОЯНИЕ В ПОРИСТЫХ ГОРНЫХ ПОРОДАХПоры в
- 5. Влияние давления жидкости в порах пласта на
- 6. Рассматривается равновесие верхней от сечения части фрагмента.Сверху
- 7. Температура горных пород в условиях залеганияС увеличением
- 8. ОСНОВНЫЕ СХЕМЫ ЛАБОРАТОРНОГО ИЗУЧЕНИЯ ДЕФОРМИРОВАНИЯ И РАЗРУШЕНИЯ
- 9. Деформирование и разрушение горных пород в условиях
- 10. Напряженное состояние горной породы в стенке скважиныС.Г.
- 11. Скачать презентанцию
Напряжение в поперечном направленииФормула Н.А. Динника для упругого напряженного состояния горных пород в условиях залегания: Коэффициент бокового распора lСчитается, что в результате релаксации: То есть в результате релаксации
Слайды и текст этой презентации
Слайд 1Напряженное состояние горных пород в условиях залегания
Напряжения в точке на
глубине Z при средней плотности вышележащих пород r.
в поперечном направлении, а по обобщенному закону Гука

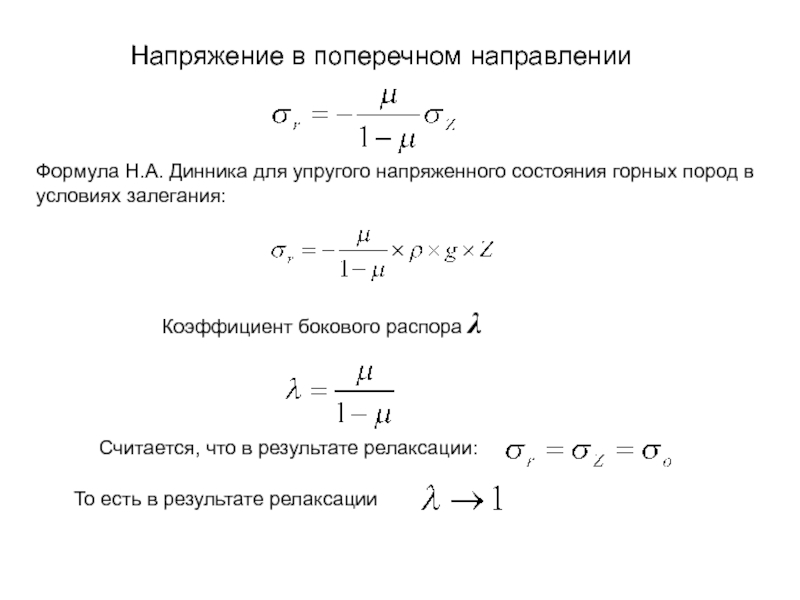

Слайд 2Напряжение в поперечном направлении
Формула Н.А. Динника для упругого напряженного состояния
горных пород в условиях залегания:
Коэффициент бокового распора l
Считается, что
в результате релаксации: То есть в результате релаксации

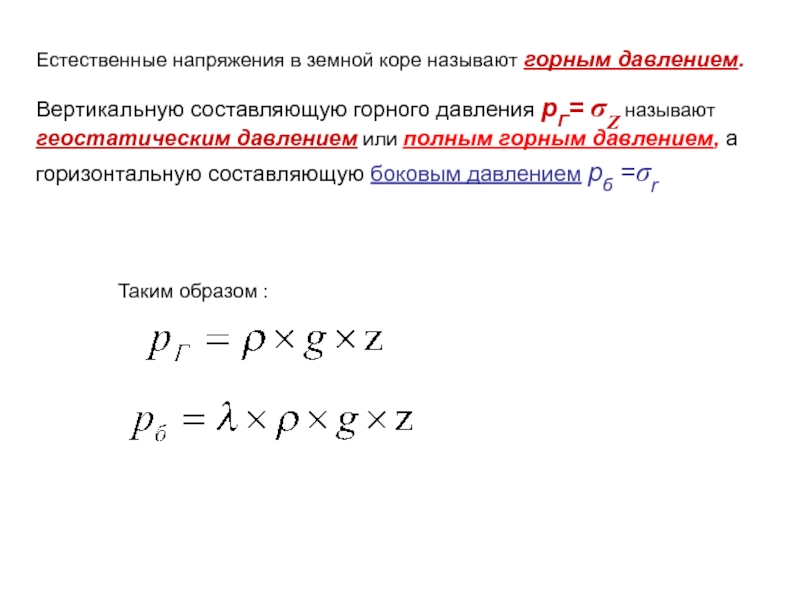

Слайд 3Естественные напряжения в земной коре называют горным давлением.
Вертикальную составляющую горного
давления pГ= sZ называют геостатическим давлением или полным горным давлением,
а горизонтальную составляющую боковым давлением pб =srТаким образом :

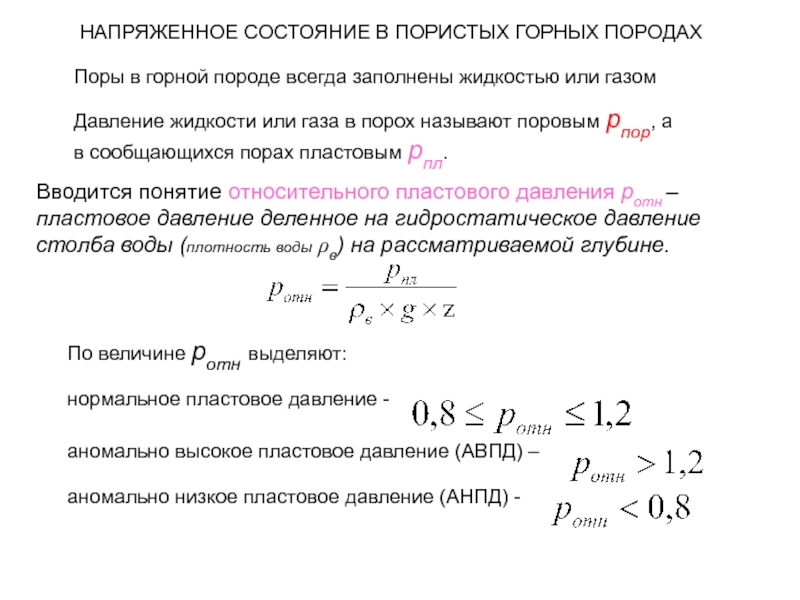

Слайд 4НАПРЯЖЕННОЕ СОСТОЯНИЕ В ПОРИСТЫХ ГОРНЫХ ПОРОДАХ
Поры в горной породе всегда
заполнены жидкостью или газом
Давление жидкости или газа в порох называют
поровым pпор, а в сообщающихся порах пластовым pпл.Вводится понятие относительного пластового давления pотн –пластовое давление деленное на гидростатическое давление столба воды (плотность воды rв) на рассматриваемой глубине.
По величине ротн выделяют:
нормальное пластовое давление -
аномально высокое пластовое давление (АВПД) –
аномально низкое пластовое давление (АНПД) -
Слайд 5Влияние давления жидкости в порах пласта на напряженное состояние скелета
горной породы
На выделенный единичный куб сверху и снизу давит горное
давление рГ. Внутри пор жидкость находится под давлением рплВ сечении А-А доля единичной площади, занимаемая скелетом, - g

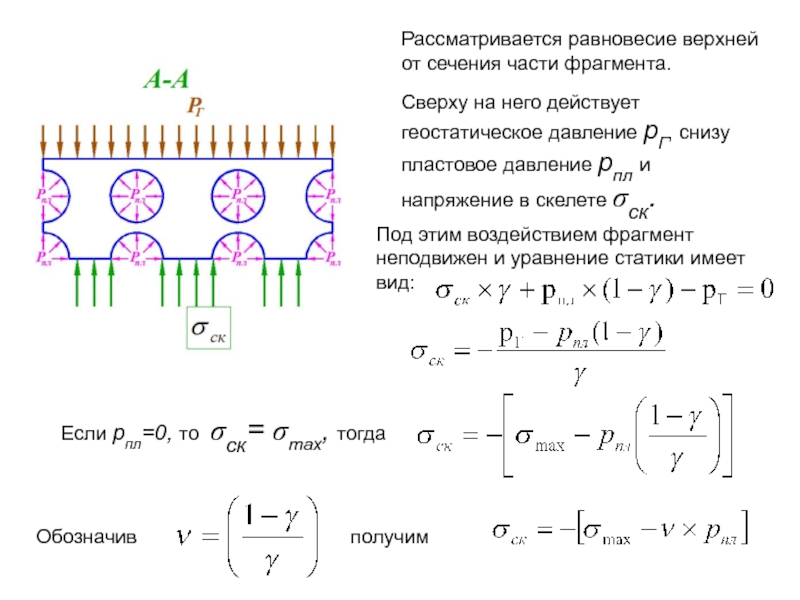

Слайд 6Рассматривается равновесие верхней от сечения части фрагмента.
Сверху на него действует
геостатическое давление рГ, снизу пластовое давление рпл и напряжение в
скелете sск.Под этим воздействием фрагмент неподвижен и уравнение статики имеет вид:
Если рпл=0, то sск= smax, тогда
Обозначив
получим
Слайд 7Температура горных пород в условиях залегания
С увеличением глубины залегания температура
горных пород повышается с средним градиентом 0,03 град С/м
Однако для
различных регионов земной коры градиент может отличаться как в сторону увеличения, так и уменьшения.
Слайд 8ОСНОВНЫЕ СХЕМЫ ЛАБОРАТОРНОГО ИЗУЧЕНИЯ ДЕФОРМИРОВАНИЯ И РАЗРУШЕНИЯ ГОРНЫХ ПОРОД В
УСЛОВИЯХ ВСЕСТОРОННЕГО СЖАТИЯ
Схема Кармана
Схема Бокера
Схема испытания полых цилиндров
В процессе испытаний
задается давление p и изменяется регистрируется деформация . Испытания проводятся до момента разрушения.
По результатам испытаний строятся графики зависимостей

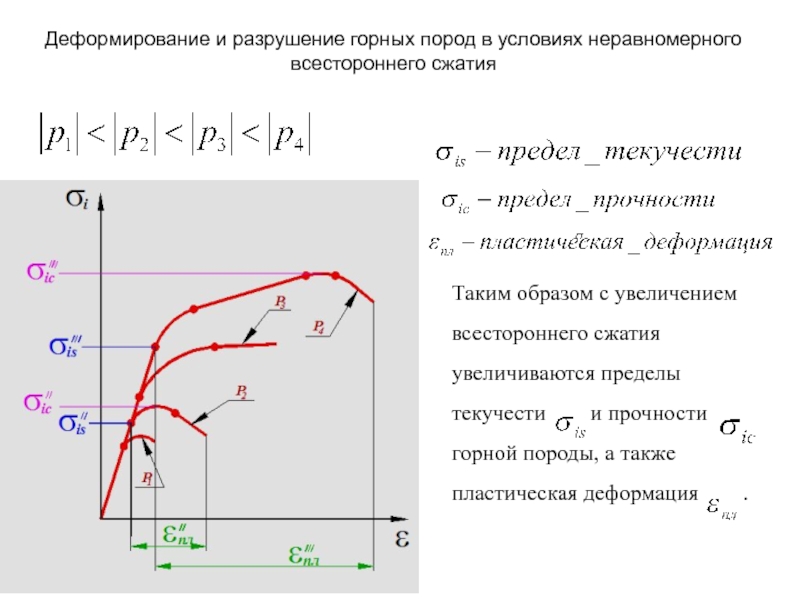

Слайд 9Деформирование и разрушение горных пород в условиях неравномерного всестороннего сжатия
Таким
образом с увеличением всестороннего сжатия увеличиваются пределы текучести
и прочности горной породы, а также пластическая деформация .

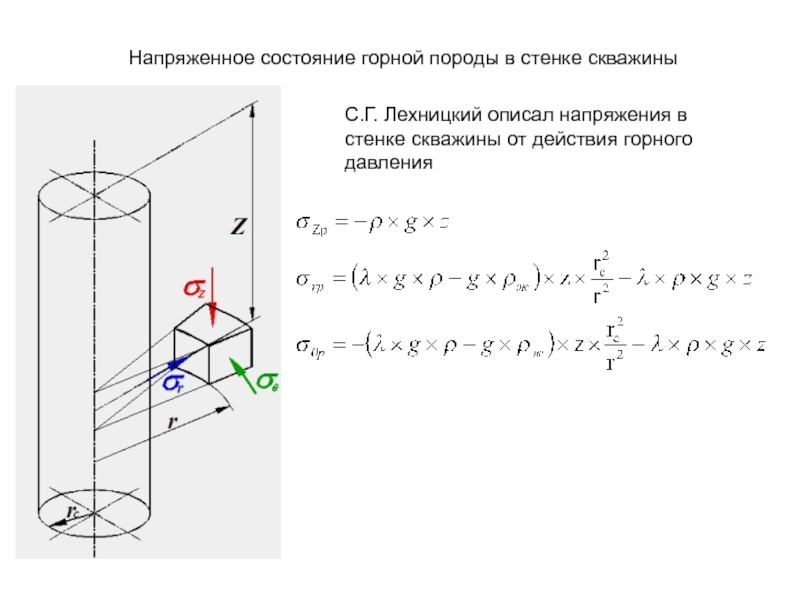

Слайд 10Напряженное состояние горной породы в стенке скважины
С.Г. Лехницкий описал напряжения
в стенке скважины от действия горного давления
