ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ В ФИЗИЧЕСКОМ ПРАКТИКУМЕ
Содержание
- 1. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ В ФИЗИЧЕСКОМ ПРАКТИКУМЕ
- 2. Доверительная вероятность…Доверительный интервал…Погрешность…
- 3. Измерения L и Т, сделанные при помощи
- 4. ОБРАБОТКА РЕЗУЛЬТАТОВ ПРЯМЫХ РАВНОТОЧНЫХ ИЗМЕРЕНИЙРавноточными называются измерения, выполненные в одинаковых условиях
- 5. Погрешности прямых измерений, в зависимости от причин,

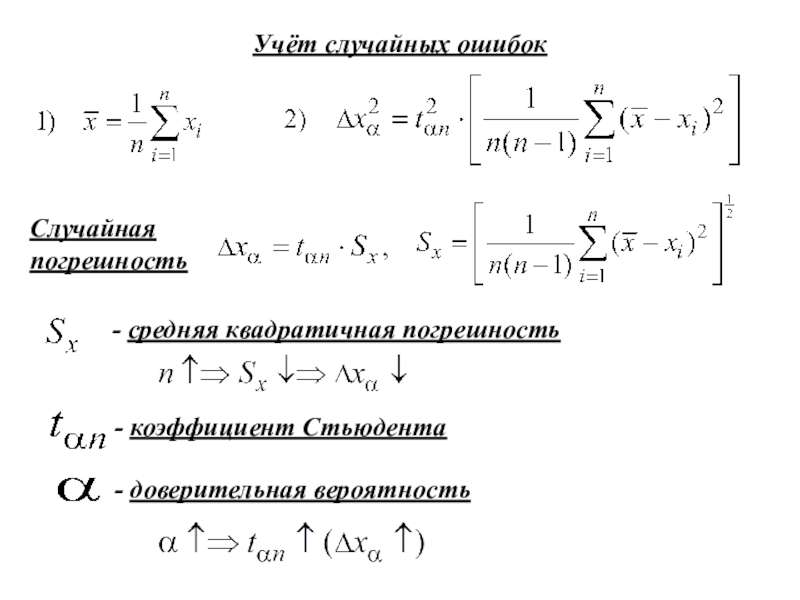

- 6. Учёт случайных ошибок

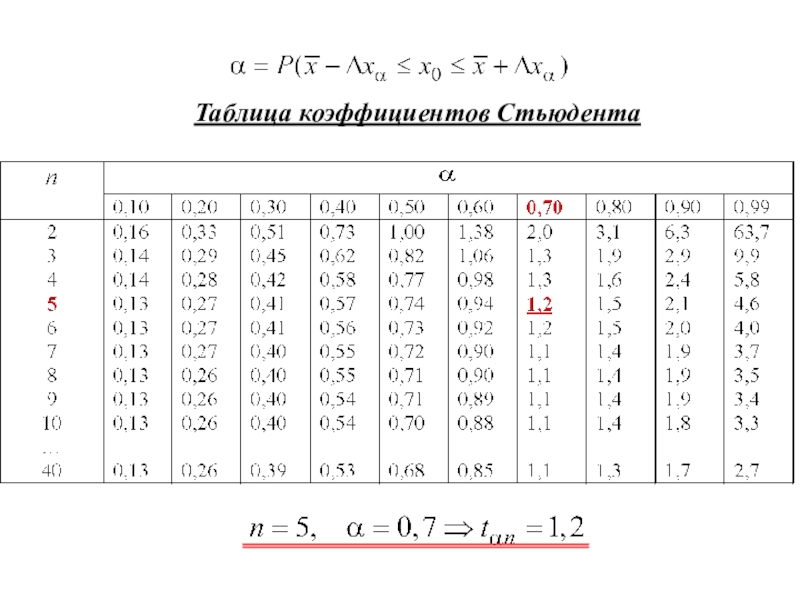

- 7. Таблица коэффициентов Стьюдента
- 8. - несовершенство методики измерений;Источники систематических ошибок- особенности
- 9. 1. Берут цену деления или 0,5 цены
- 10. Пример: миллиамперметр Предел измерения - 150 мАЧисло делений
- 11. Если одна из погрешностей превышает другую
- 12. Измерительный прибор – линейка…
- 13. Запись результатов прямых равноточных измерений

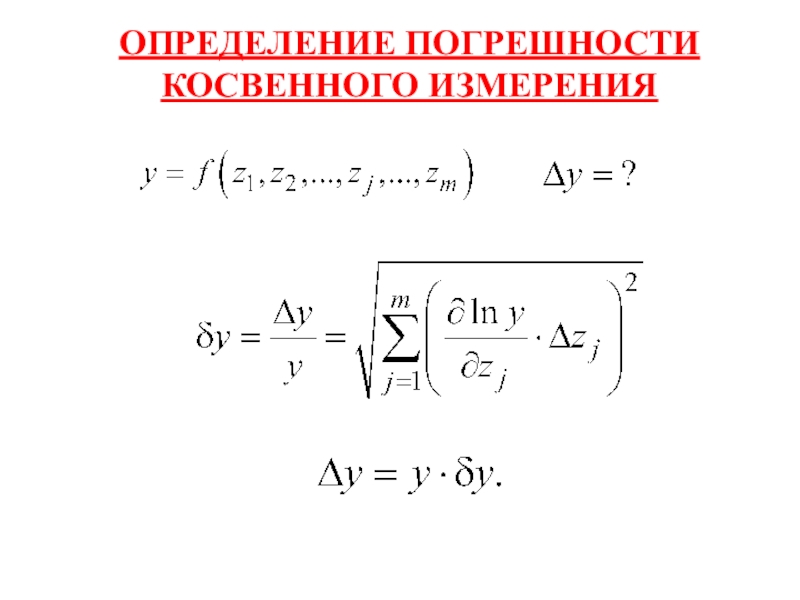

- 14. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ КОСВЕННОГО ИЗМЕРЕНИЯ

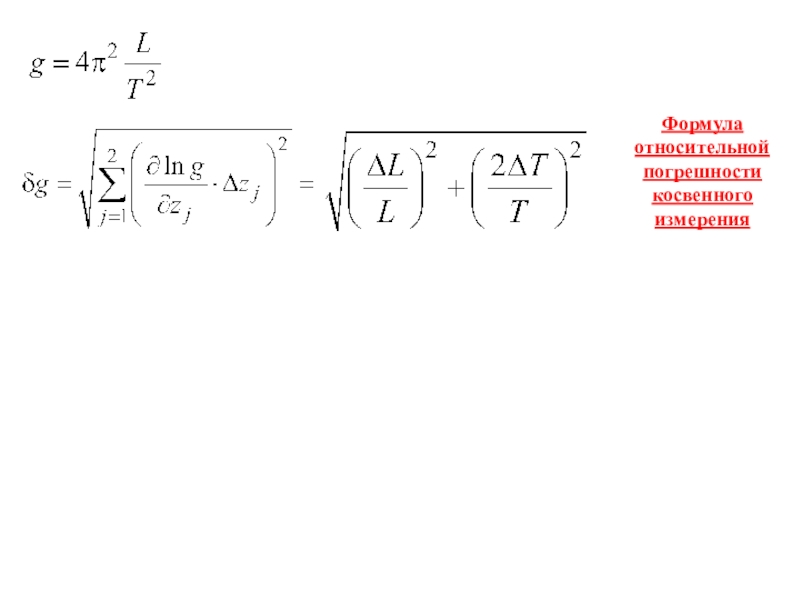

- 15. Формула относительной погрешности косвенного измерения
- 16. Формула относительной погрешности косвенного измерения
- 17. Во всех работах учебной лаборатории относительная погрешность
- 18. Число значащих цифр в окончательной записи результатов прямых и косвенных измерений определяется абсолютной погрешностью.
- 19. ВТОРАЯ МЕТОДИКА ОБРАБОТКИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ…Когда невозможно осуществить
- 20. Скачать презентанцию

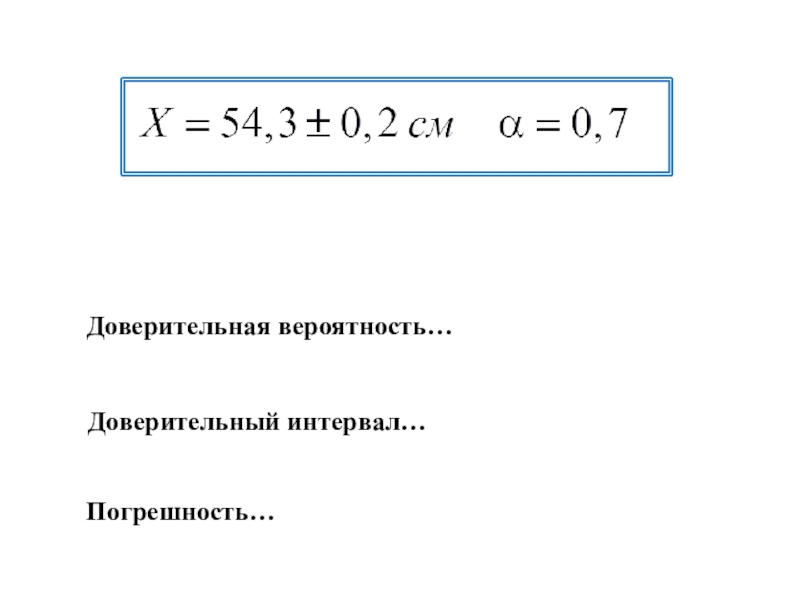

Доверительная вероятность…Доверительный интервал…Погрешность…
Слайды и текст этой презентации
Слайд 3Измерения L и Т, сделанные при помощи приборов, называются прямыми
измерениями.
называется косвенным измерением.
Слайд 4ОБРАБОТКА РЕЗУЛЬТАТОВ ПРЯМЫХ РАВНОТОЧНЫХ ИЗМЕРЕНИЙ
Равноточными называются измерения, выполненные в одинаковых
условиях

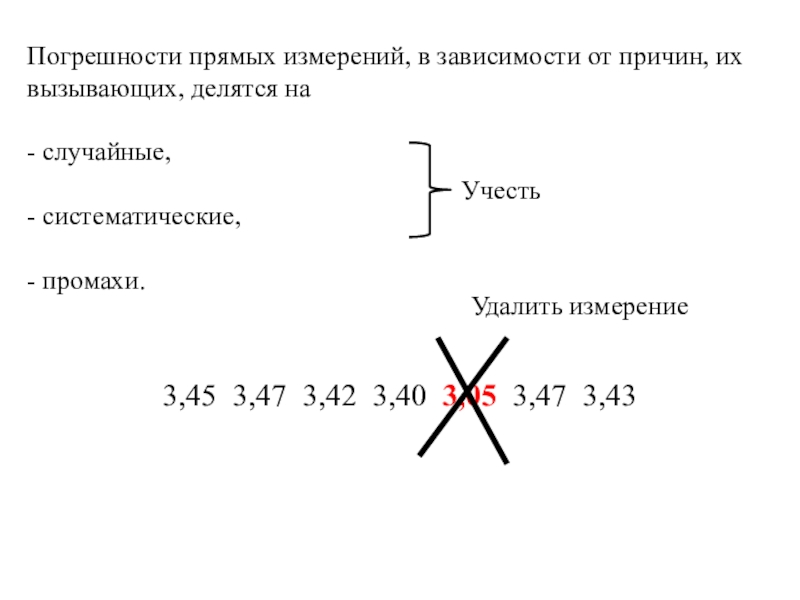

Слайд 5Погрешности прямых измерений, в зависимости от причин, их вызывающих, делятся
на
- случайные,
- систематические,
- промахи.
3,45 3,47 3,42 3,40 3,05
3,47 3,43Удалить измерение

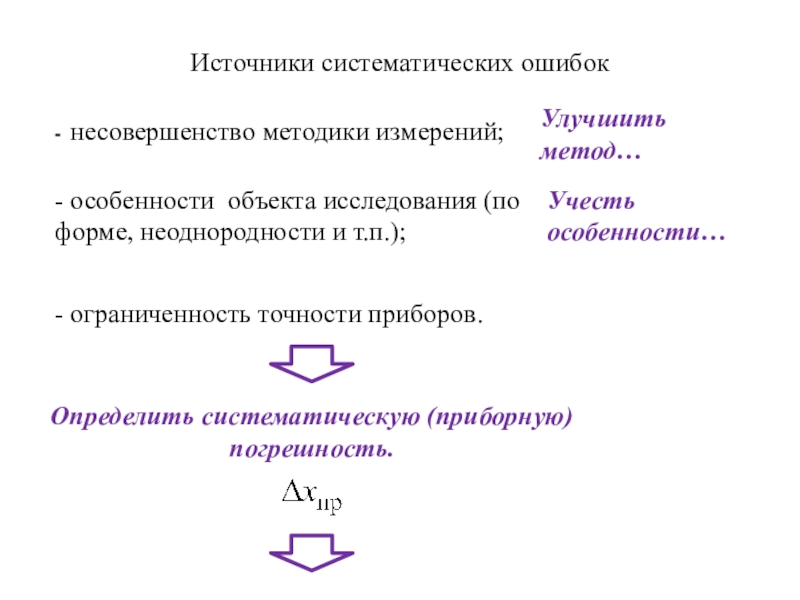

Слайд 8- несовершенство методики измерений;
Источники систематических ошибок
- особенности объекта исследования (по
форме, неоднородности и т.п.);
Улучшить метод…
Учесть особенности…
- ограниченность точности приборов.

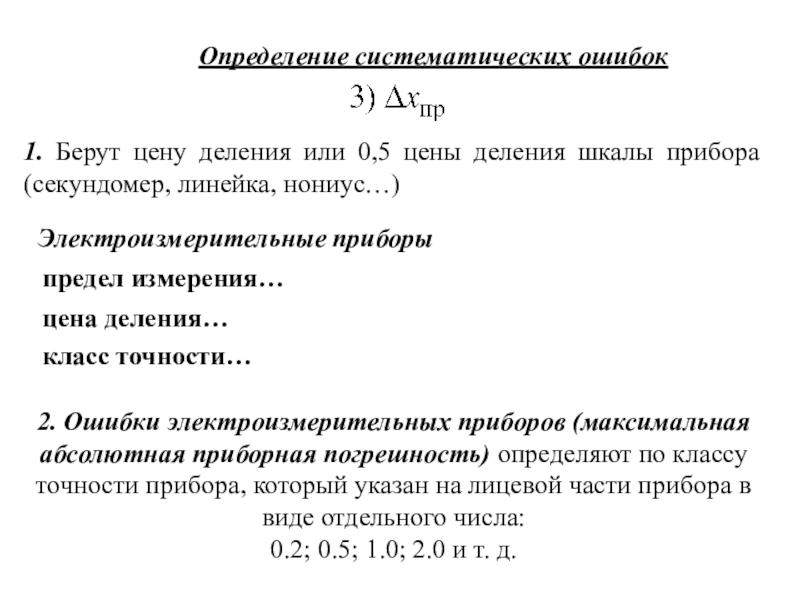

Слайд 91. Берут цену деления или 0,5 цены деления шкалы прибора
(секундомер, линейка, нониус…)
Определение систематических ошибок
предел измерения…
2. Ошибки электроизмерительных приборов
(максимальная абсолютная приборная погрешность) определяют по классу точности прибора, который указан на лицевой части прибора в виде отдельного числа: 0.2; 0.5; 1.0; 2.0 и т. д.
Электроизмерительные приборы
цена деления…
класс точности…
Слайд 10Пример: миллиамперметр
Предел измерения - 150 мА
Число делений шкалы - 30
Класс точности - 2.0.
Цена деления 150 : 30 = 5 мА
Слайд 11Если одна из погрешностей превышает другую более чем в
3 раза, меньшей погрешностью можно пренебречь.
Определение погрешности прямых равноточных
измерений.При расчетах погрешностей вычисления производят, сохраняя не более двух значащих цифр. Более точные вычисления не имеют смысла, так как в окончательном результате в погрешности сохраняется только одна значащая цифра.
Слайд 17Во всех работах учебной лаборатории относительная погрешность косвенного измерения не
бывает меньше 1%, для предварительной записи результата косвенного измерения достаточно
использовать не более трех значащих цифр.Пример записи:
Слайд 18Число значащих цифр в окончательной записи результатов прямых и косвенных
измерений определяется абсолютной погрешностью.
Слайд 19ВТОРАЯ МЕТОДИКА ОБРАБОТКИ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
…Когда невозможно осуществить серию равноточных измерений.
Суть второй методики: Для каждого значения прямого измерения вычисляется собственное
значение косвенного измерения. Систематическую (приборную) погрешность косвенного измерения определяют по формулам погрешностей, используя результаты «наилучшего» опыта,
для которого результат оказался ближе всего к среднему значению косвенного измерения
