Сечения Способы выполнения сечений
Содержание
- 1. Сечения Способы выполнения сечений
- 2. ОпределениеСечение – это изображение фигуры, получившейся при
- 3. Нанесение штриховкиФигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45°.
- 4. ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙСечения на чертежах разделяют на
- 5. ОБОЗНАЧЕНИЕ СЕЧЕНИЙЕсли сечение вынесенное, то проводят разомкнутую
- 6. ОСОБЕННОСТИ ВЫПОЛНЕНИЯ СЕЧЕНИЙСечения выполняют в том же

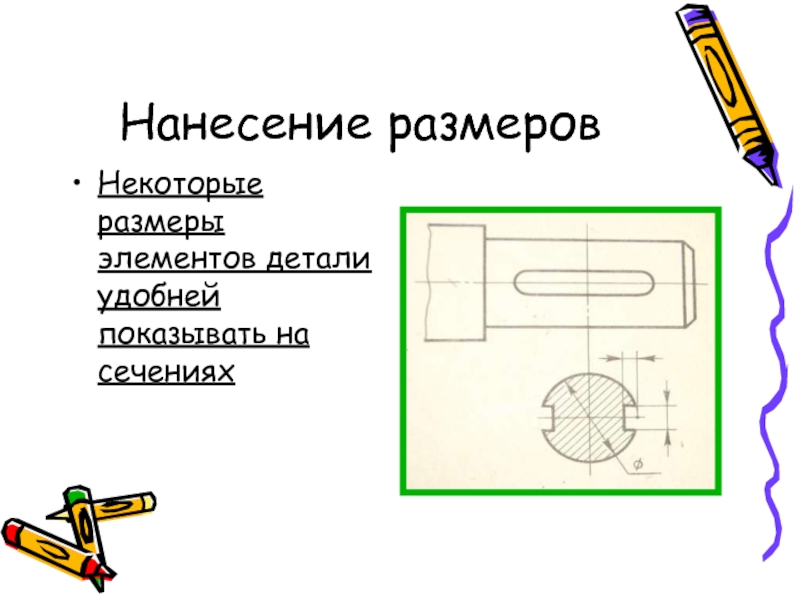

- 7. Нанесение размеровНекоторые размеры элементов детали удобней показывать на сечениях
- 8. Комбинированный методСуть комбинированного метода построения сечений
- 9. Аксиоматический метод. Метод следов.Суть метода заключается в
- 10. Метод вспомогательных сеченийЭтот метод построения сечений многогранников
- 11. Слайд 11
- 12. Скачать презентанцию
ОпределениеСечение – это изображение фигуры, получившейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится непосредственно в секущей плоскости.
Слайды и текст этой презентации

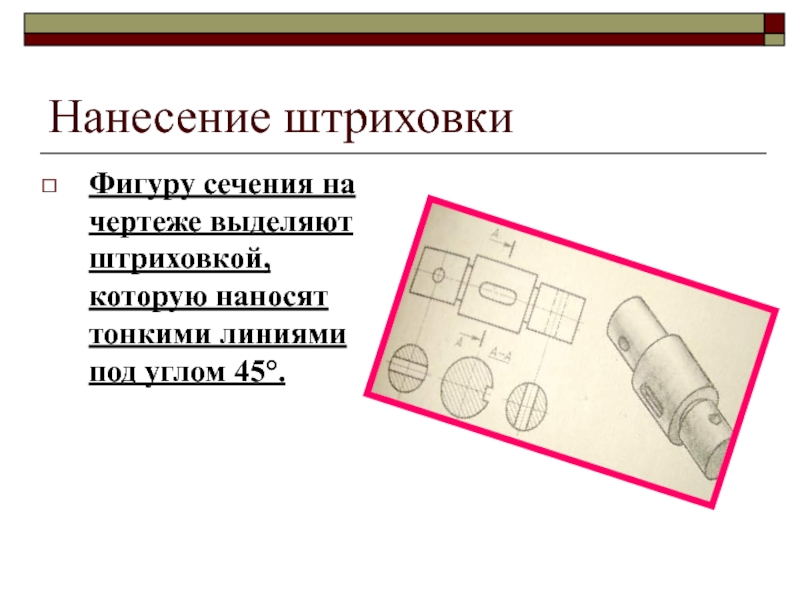

Слайд 3Нанесение штриховки
Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими
линиями под углом 45°.
Слайд 4ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ
Сечения на чертежах разделяют на вынесенные и наложенные.
Вынесенные
располагают вне контура изображения делали (рис.170) на любом месте поля
чертежа,наложенные – непосредственно на видах (рис.171).
Вынесенные сечения предпочтительней, т.к. они не загромождают вид лишними линиями. Контур таких сечений выполняют сплошной линией.
Слайд 5ОБОЗНАЧЕНИЕ СЕЧЕНИЙ
Если сечение вынесенное, то проводят разомкнутую линию, два утолщённых
штриха.
Стрелками указывают направление взгляда. Их располагают у внешних концов
разомкнутой линии. С внешних сторон стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу.Наложенные сечения не обозначают, если оно симметрично, если же фигура имеет несимметричную форму, то не чертежах указывают только направление взгляда стрелками без букв.
Слайд 6ОСОБЕННОСТИ ВЫПОЛНЕНИЯ СЕЧЕНИЙ
Сечения выполняют в том же масштабе, что и
изображение, к которому оно относится.
Если секущая плоскость проходит через ось
поверхности вращения (цилиндрической, конической, сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью
Слайд 8Комбинированный метод
Суть комбинированного метода построения
сечений многогранников состоит в
применении теорем о параллельности
прямых и плоскостей в
пространстве всочетании с
аксиоматическим методом.

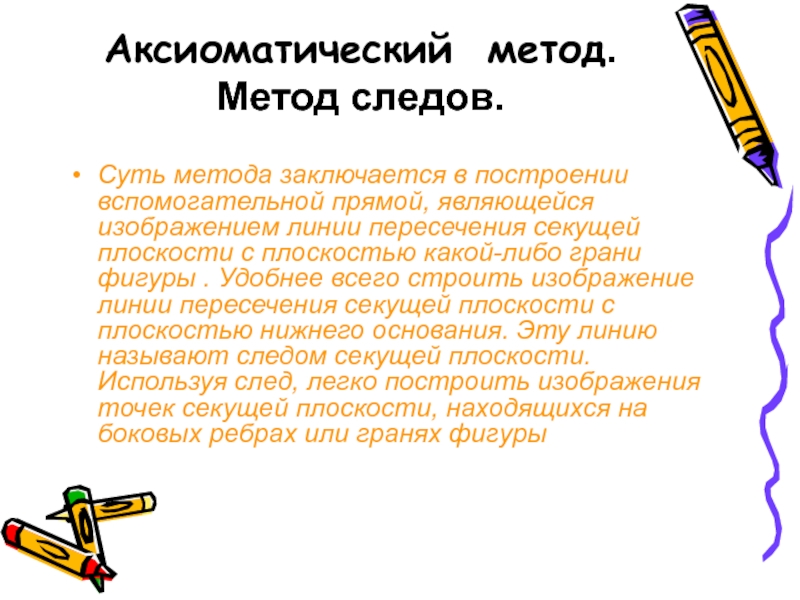

Слайд 9Аксиоматический метод.
Метод следов.
Суть метода заключается в построении вспомогательной прямой, являющейся
изображением линии пересечения секущей плоскости с плоскостью какой-либо грани фигуры
. Удобнее всего строить изображение линии пересечения секущей плоскости с плоскостью нижнего основания. Эту линию называют следом секущей плоскости. Используя след, легко построить изображения точек секущей плоскости, находящихся на боковых ребрах или гранях фигуры

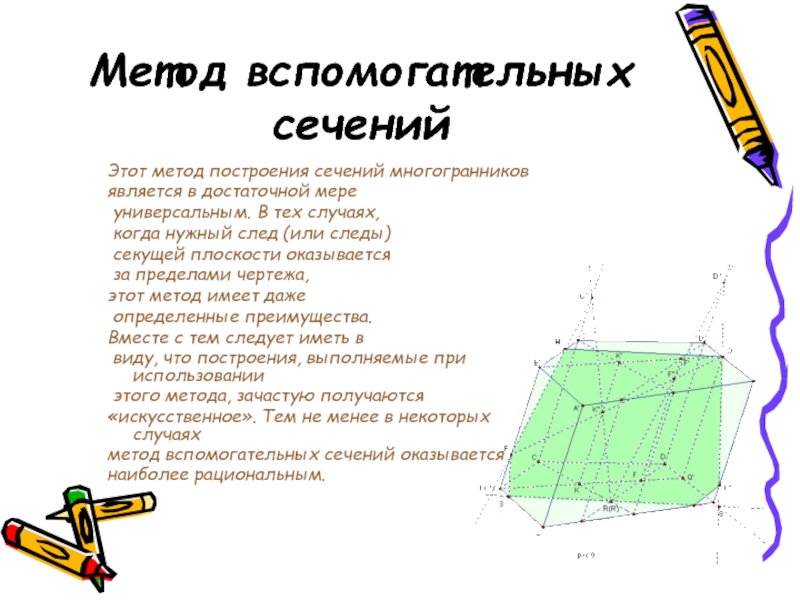

Слайд 10Метод вспомогательных сечений
Этот метод построения сечений многогранников
является в достаточной
мере
универсальным. В тех случаях,
когда нужный след (или следы)
секущей плоскости оказываетсяза пределами чертежа,
этот метод имеет даже
определенные преимущества.
Вместе с тем следует иметь в
виду, что построения, выполняемые при использовании
этого метода, зачастую получаются
«искусственное». Тем не менее в некоторых случаях
метод вспомогательных сечений оказывается
наиболее рациональным.
