Слайд 1Обращение с отходами
ПЕРЕРАБОТКА КОММУНАЛЬНЫХ ОТХОДОВ, ЧАСТЬ 2

Обращение с отходамиПЕРЕРАБОТКА КОММУНАЛЬНЫХ ОТХОДОВ, ЧАСТЬ 2

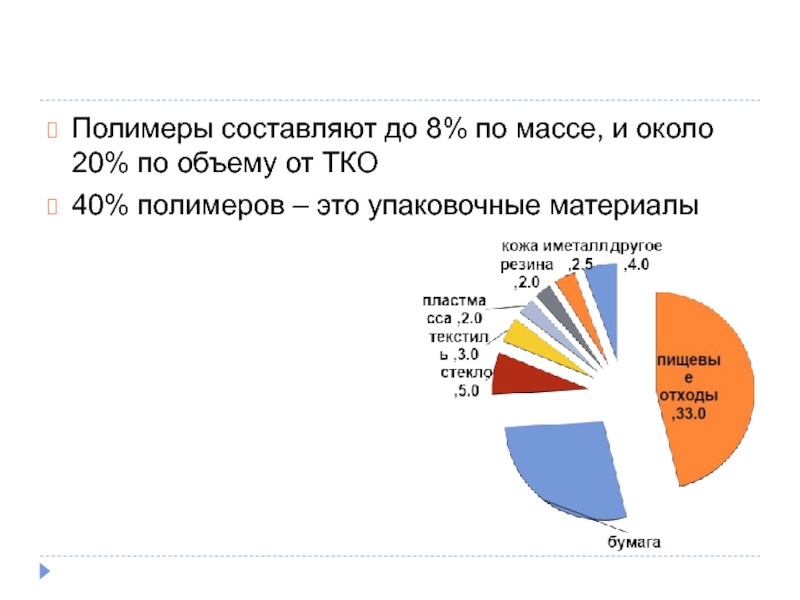

Слайд 2Полимеры составляют до 8% по массе, и около 20% по

объему от ТКО
40% полимеров – это упаковочные материалы

Полимеры составляют до 8% по массе, и около 20% по объему от ТКО40% полимеров – это упаковочные

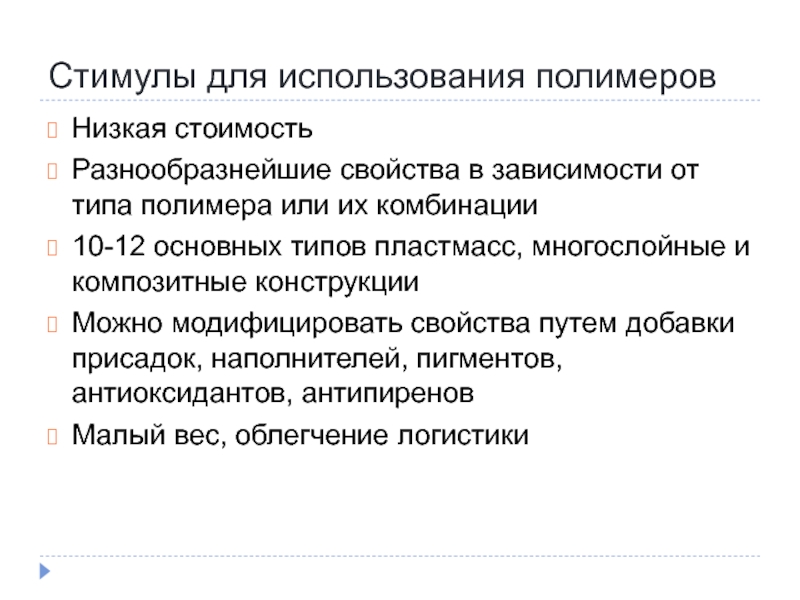

Слайд 3Стимулы для использования полимеров
Низкая стоимость
Разнообразнейшие свойства в зависимости от типа

полимера или их комбинации
10-12 основных типов пластмасс, многослойные и композитные

конструкции
Можно модифицировать свойства путем добавки присадок, наполнителей, пигментов, антиоксидантов, антипиренов
Малый вес, облегчение логистики

Стимулы для использования полимеровНизкая стоимостьРазнообразнейшие свойства в зависимости от типа полимера или их комбинации10-12 основных типов пластмасс,

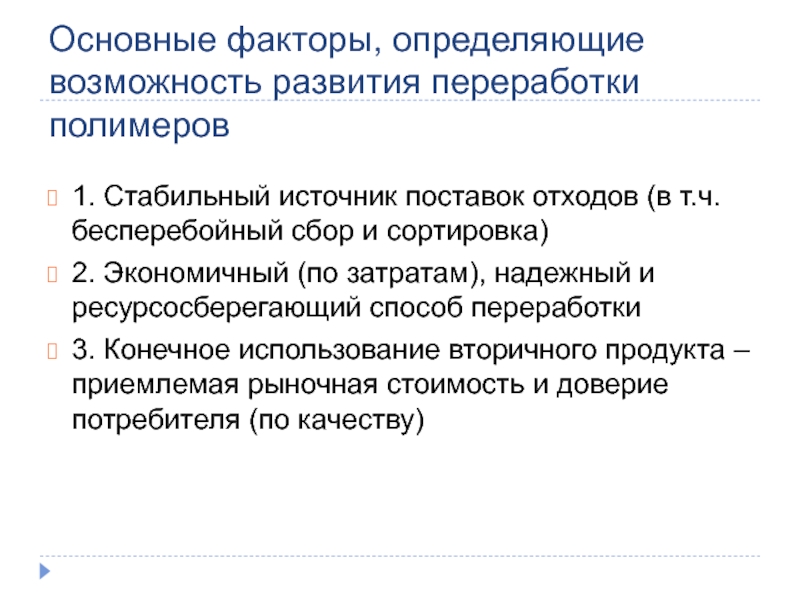

Слайд 4Основные факторы, определяющие возможность развития переработки полимеров
1. Стабильный источник поставок

отходов (в т.ч. бесперебойный сбор и сортировка)
2. Экономичный (по затратам),

надежный и ресурсосберегающий способ переработки
3. Конечное использование вторичного продукта – приемлемая рыночная стоимость и доверие потребителя (по качеству)
Основные факторы, определяющие возможность развития переработки полимеров1. Стабильный источник поставок отходов (в т.ч. бесперебойный сбор и сортировка)2.

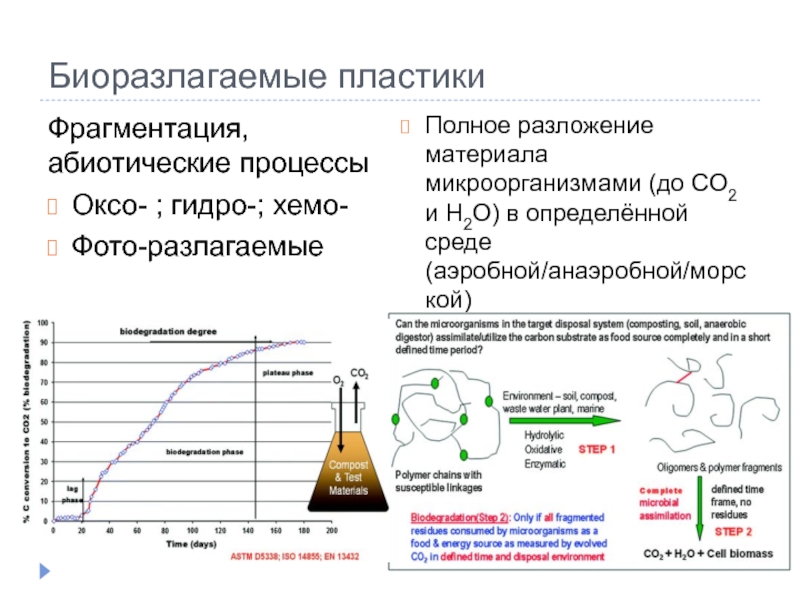

Слайд 5Биоразлагаемые пластики
Фрагментация,
абиотические процессы
Оксо- ; гидро-; хемо-
Фото-разлагаемые
Полное разложение материала микроорганизмами (до

CO2 и H2O) в определённой среде(аэробной/анаэробной/морской)

Биоразлагаемые пластикиФрагментация,абиотические процессыОксо- ; гидро-; хемо-Фото-разлагаемыеПолное разложение материала микроорганизмами (до CO2 и H2O) в определённой среде(аэробной/анаэробной/морской)

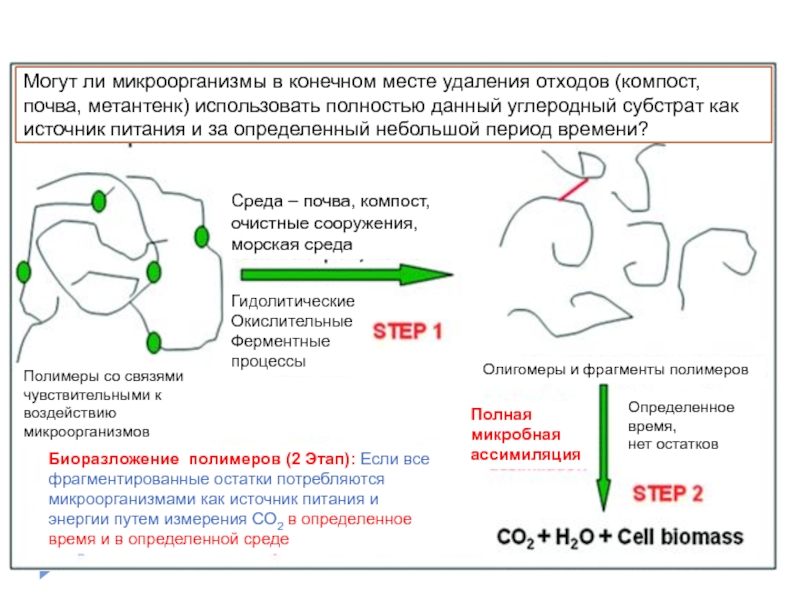

Слайд 6Могут ли микроорганизмы в конечном месте удаления отходов (компост, почва,

метантенк) использовать полностью данный углеродный субстрат как источник питания и

за определенный небольшой период времени?

Среда – почва, компост, очистные сооружения, морская среда

Гидолитические
Окислительные
Ферментные процессы

Полимеры со связями чувствительными к воздействию микроорганизмов

Олигомеры и фрагменты полимеров

Определенное время, нет остатков

Полная микробная
ассимиляция

Биоразложение полимеров (2 Этап): Если все фрагментированные остатки потребляются микроорганизмами как источник питания и энергии путем измерения СО2 в определенное время и в определенной среде

Могут ли микроорганизмы в конечном месте удаления отходов (компост, почва, метантенк) использовать полностью данный углеродный субстрат как

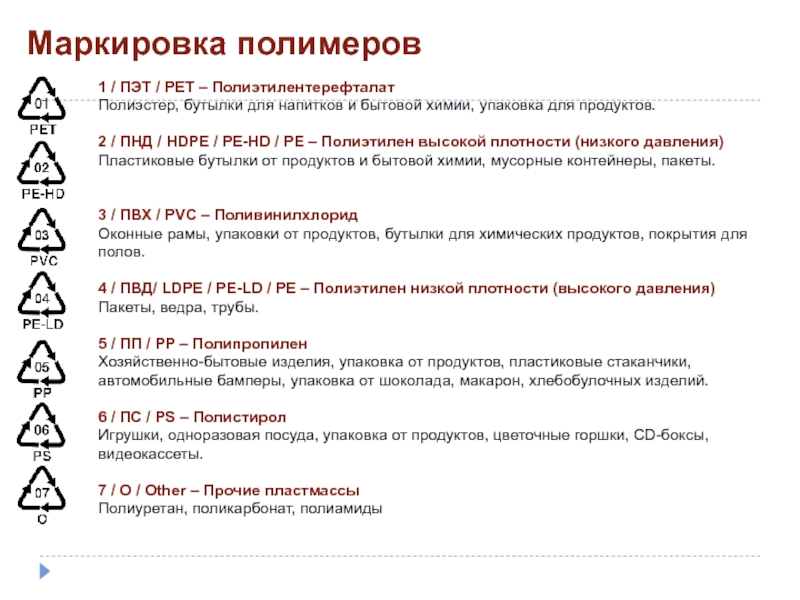

Слайд 71 / ПЭТ / PET – Полиэтилентерефталат
Полиэстер, бутылки для напитков

и бытовой химии, упаковка для продуктов.

2 / ПНД / HDPE

/ PE-HD / PE – Полиэтилен высокой плотности (низкого давления)
Пластиковые бутылки от продуктов и бытовой химии, мусорные контейнеры, пакеты.


3 / ПВХ / PVC – Поливинилхлорид
Оконные рамы, упаковки от продуктов, бутылки для химических продуктов, покрытия для полов.

4 / ПВД/ LDPE / PE-LD / PE – Полиэтилен низкой плотности (высокого давления)
Пакеты, ведра, трубы.

5 / ПП / PP – Полипропилен
Хозяйственно-бытовые изделия, упаковка от продуктов, пластиковые стаканчики, автомобильные бамперы, упаковка от шоколада, макарон, хлебобулочных изделий.

6 / ПС / PS – Полистирол
Игрушки, одноразовая посуда, упаковка от продуктов, цветочные горшки, CD-боксы, видеокассеты.

7 / O / Other – Прочие пластмассы
Полиуретан, поликарбонат, полиамиды

Маркировка полимеров

1 / ПЭТ / PET – ПолиэтилентерефталатПолиэстер, бутылки для напитков и бытовой химии, упаковка для продуктов.2 /

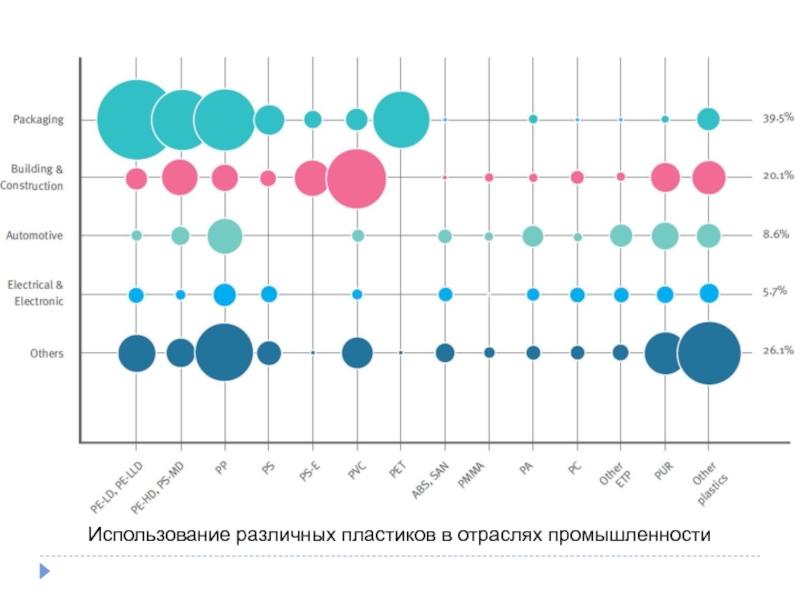

Слайд 8Использование различных пластиков в отраслях промышленности

Использование различных пластиков в отраслях промышленности

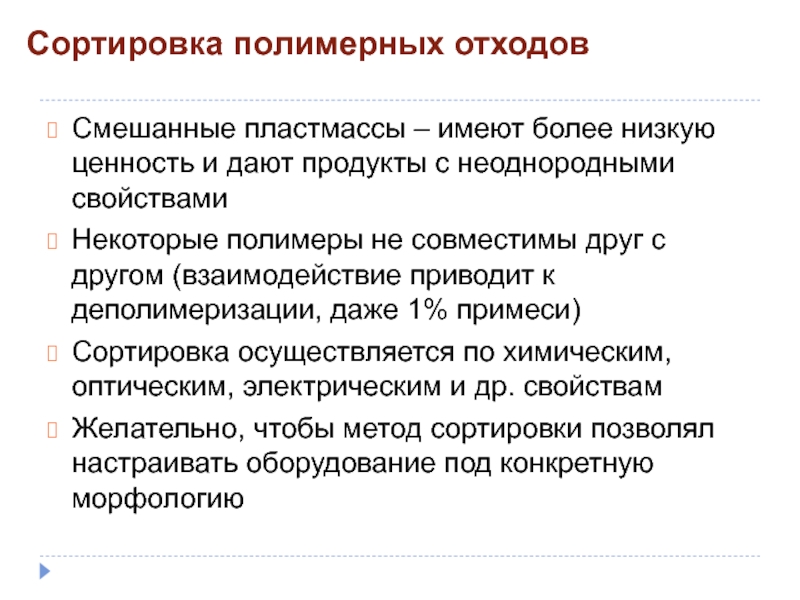

Слайд 9Смешанные пластмассы – имеют более низкую ценность и дают продукты

с неоднородными свойствами
Некоторые полимеры не совместимы друг с другом (взаимодействие

приводит к деполимеризации, даже 1% примеси)
Сортировка осуществляется по химическим, оптическим, электрическим и др. свойствам
Желательно, чтобы метод сортировки позволял настраивать оборудование под конкретную морфологию

Сортировка полимерных отходов

Смешанные пластмассы – имеют более низкую ценность и дают продукты с неоднородными свойствамиНекоторые полимеры не совместимы друг

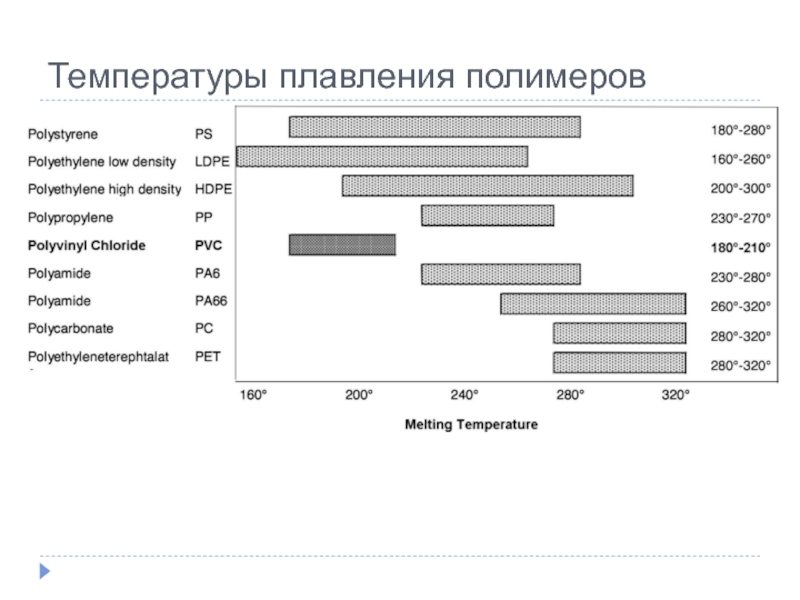

Слайд 10Температуры плавления полимеров

Температуры плавления полимеров

Слайд 11Сортировка полимерных отходов

Сортировка полимерных отходов

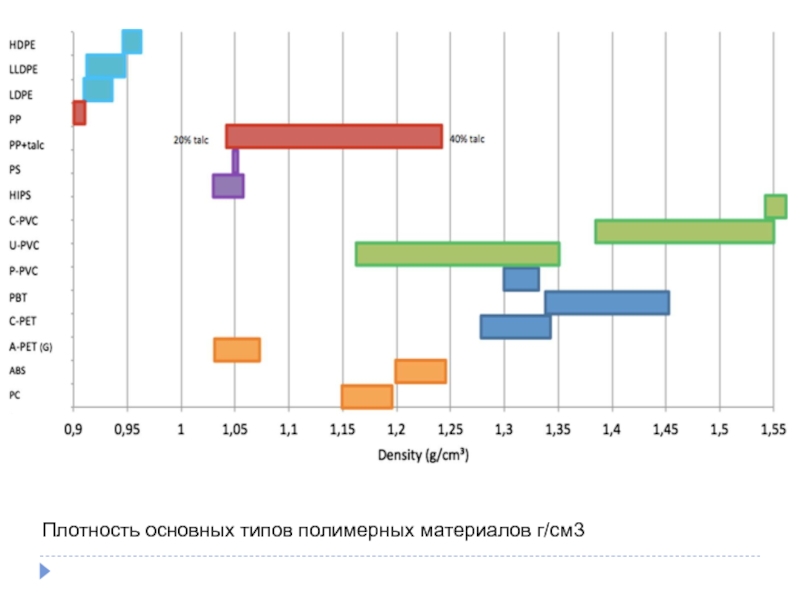

Слайд 12Плотность основных типов полимерных материалов г/см3

Плотность основных типов полимерных материалов г/см3

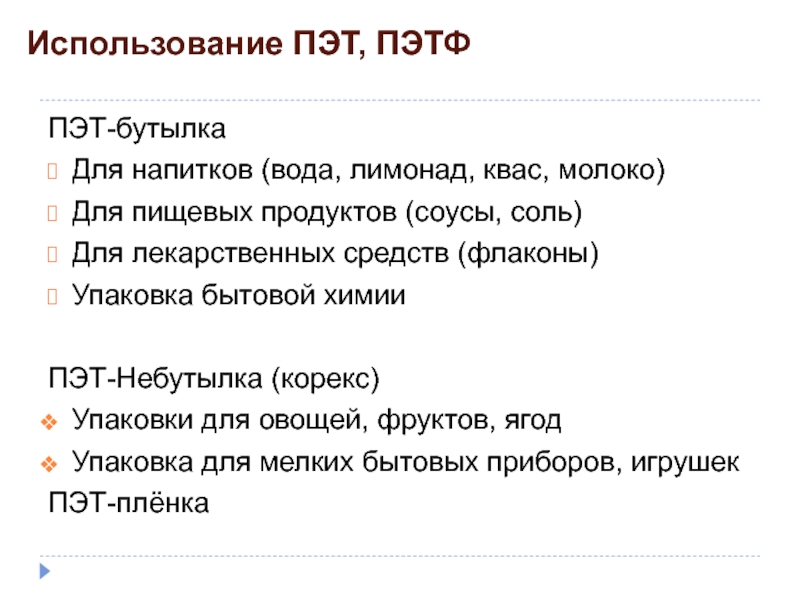

Слайд 13Использование ПЭТ, ПЭТФ
ПЭТ-бутылка
Для напитков (вода, лимонад, квас, молоко)
Для пищевых продуктов

(соусы, соль)
Для лекарственных средств (флаконы)
Упаковка бытовой химии

ПЭТ-Небутылка (корекс)
Упаковки для овощей,

фруктов, ягод
Упаковка для мелких бытовых приборов, игрушек
ПЭТ-плёнка
Использование ПЭТ, ПЭТФПЭТ-бутылкаДля напитков (вода, лимонад, квас, молоко)Для пищевых продуктов (соусы, соль)Для лекарственных средств (флаконы)Упаковка бытовой химииПЭТ-Небутылка

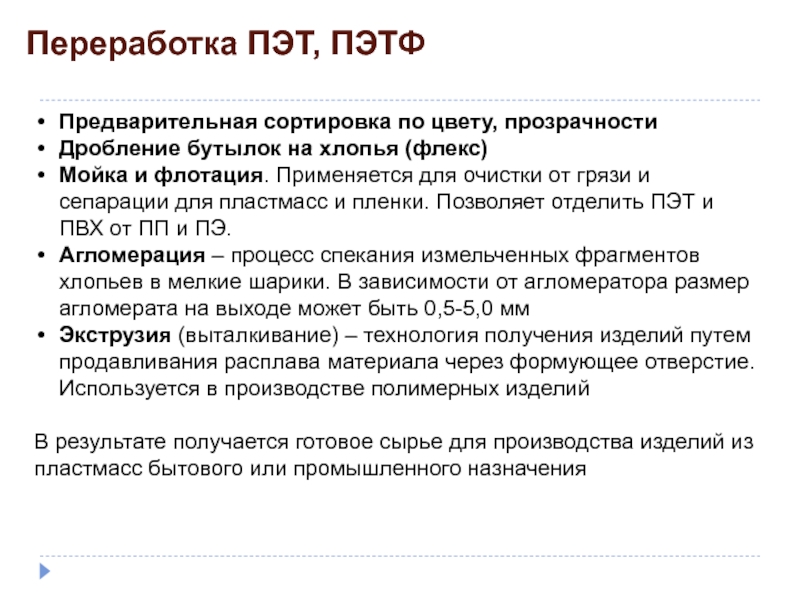

Слайд 14Переработка ПЭТ, ПЭТФ
Предварительная сортировка по цвету, прозрачности
Дробление бутылок на хлопья

(флекс)
Мойка и флотация. Применяется для очистки от грязи и сепарации

для пластмасс и пленки. Позволяет отделить ПЭТ и ПВХ от ПП и ПЭ.
Агломерация – процесс спекания измельченных фрагментов хлопьев в мелкие шарики. В зависимости от агломератора размер агломерата на выходе может быть 0,5-5,0 мм
Экструзия (выталкивание) – технология получения изделий путем продавливания расплава материала через формующее отверстие. Используется в производстве полимерных изделий

В результате получается готовое сырье для производства изделий из пластмасс бытового или промышленного назначения
Переработка ПЭТ, ПЭТФПредварительная сортировка по цвету, прозрачностиДробление бутылок на хлопья (флекс)Мойка и флотация. Применяется для очистки от

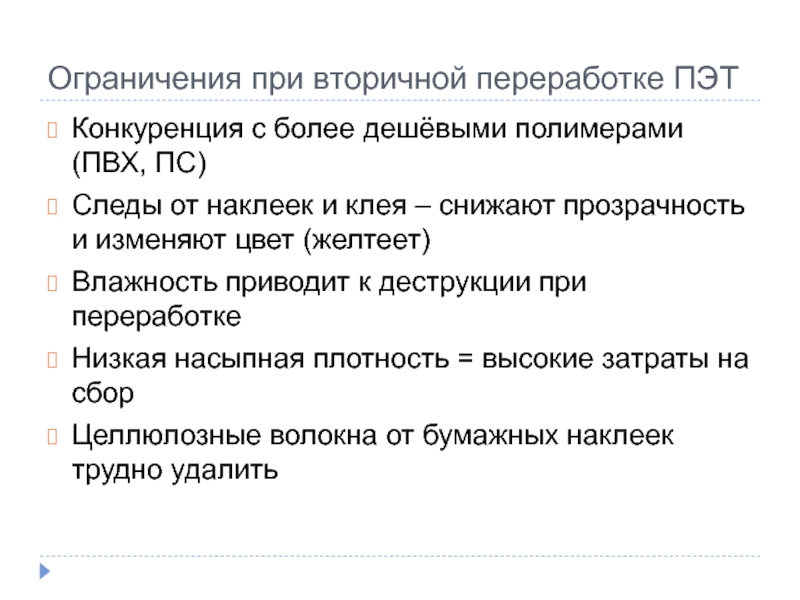

Слайд 15Ограничения при вторичной переработке ПЭТ
Конкуренция с более дешёвыми полимерами (ПВХ,

ПС)
Следы от наклеек и клея – снижают прозрачность и изменяют

цвет (желтеет)
Влажность приводит к деструкции при переработке
Низкая насыпная плотность = высокие затраты на сбор
Целлюлозные волокна от бумажных наклеек трудно удалить
Ограничения при вторичной переработке ПЭТКонкуренция с более дешёвыми полимерами (ПВХ, ПС)Следы от наклеек и клея – снижают

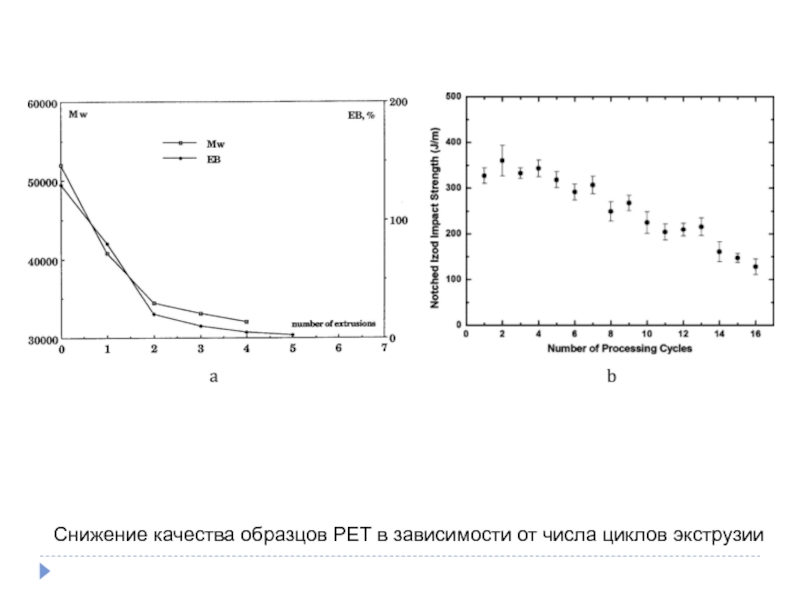

Слайд 16Снижение качества образцов PET в зависимости от числа циклов экструзии

Снижение качества образцов PET в зависимости от числа циклов экструзии

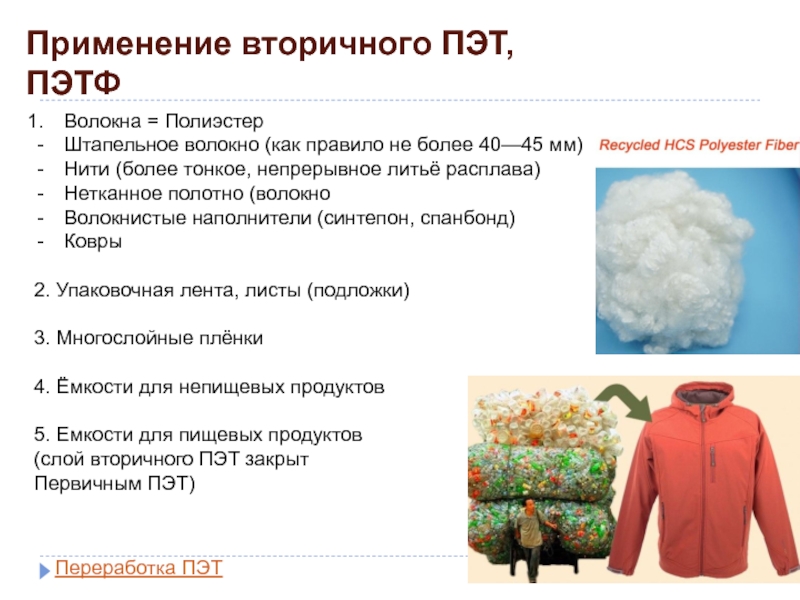

Слайд 17Применение вторичного ПЭТ, ПЭТФ
Волокна = Полиэстер
Штапельное волокно (как правило не

более 40—45 мм)
Нити (более тонкое, непрерывное литьё расплава)
Нетканное полотно (волокно
Волокнистые

наполнители (синтепон, спанбонд)
Ковры

2. Упаковочная лента, листы (подложки)

3. Многослойные плёнки

4. Ёмкости для непищевых продуктов

5. Емкости для пищевых продуктов
(слой вторичного ПЭТ закрыт
Первичным ПЭТ)

Переработка ПЭТ

Применение вторичного ПЭТ, ПЭТФВолокна = ПолиэстерШтапельное волокно (как правило не более 40—45 мм)Нити (более тонкое, непрерывное литьё

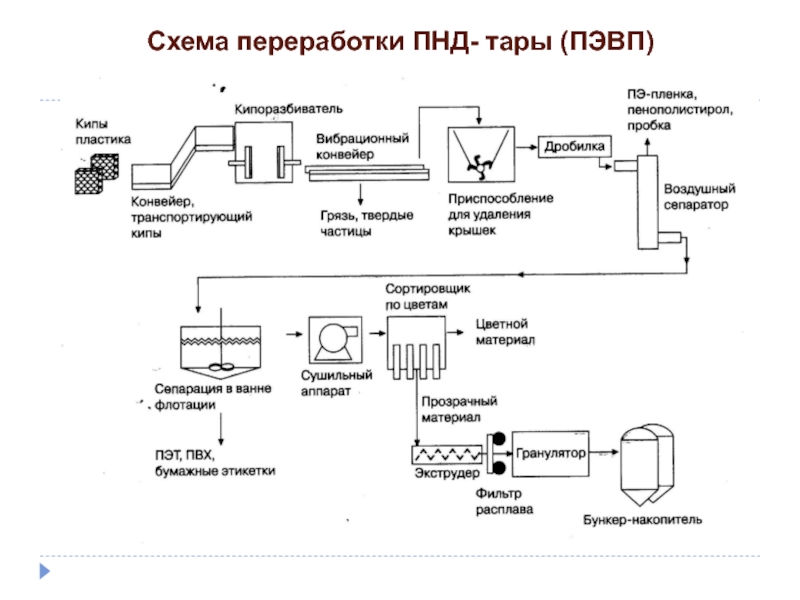

Слайд 18Схема переработки ПНД- тары (ПЭВП)

Схема переработки ПНД- тары (ПЭВП)

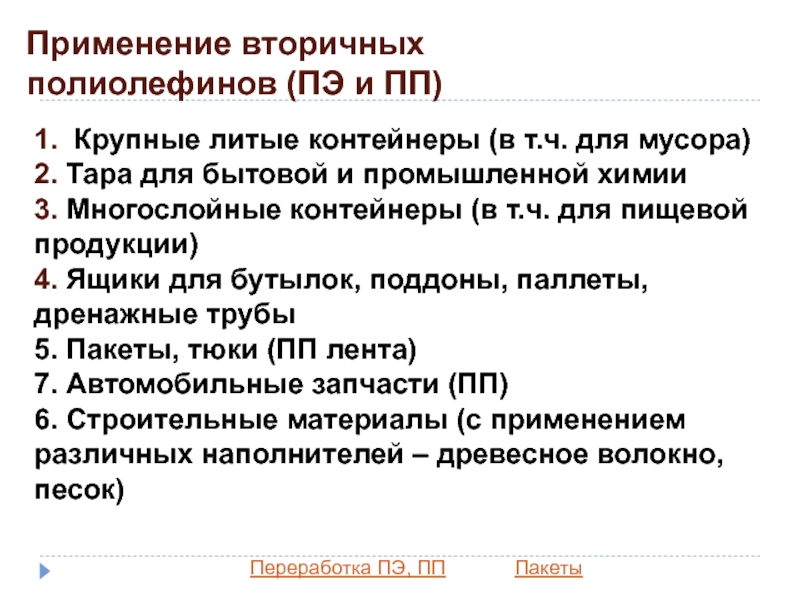

Слайд 19Применение вторичных полиолефинов (ПЭ и ПП)
1. Крупные литые контейнеры (в

т.ч. для мусора)
2. Тара для бытовой и промышленной химии
3. Многослойные

контейнеры (в т.ч. для пищевой продукции)
4. Ящики для бутылок, поддоны, паллеты, дренажные трубы
5. Пакеты, тюки (ПП лента)
7. Автомобильные запчасти (ПП)
6. Строительные материалы (с применением различных наполнителей – древесное волокно, песок)

Переработка ПЭ, ПП

Пакеты

Применение вторичных полиолефинов (ПЭ и ПП)1. Крупные литые контейнеры (в т.ч. для мусора)2. Тара для бытовой и

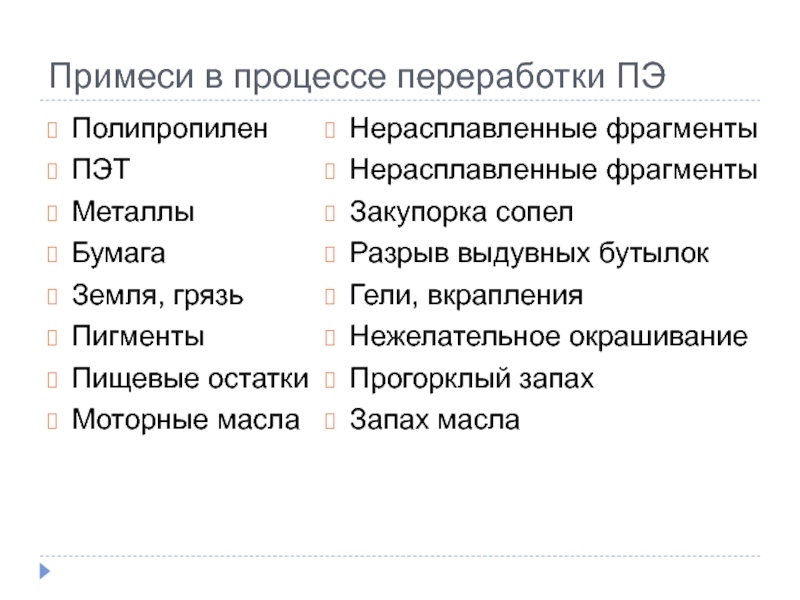

Слайд 20Примеси в процессе переработки ПЭ
Полипропилен
ПЭТ
Металлы
Бумага
Земля, грязь
Пигменты
Пищевые остатки
Моторные масла

Нерасплавленные фрагменты
Нерасплавленные

фрагменты
Закупорка сопел
Разрыв выдувных бутылок
Гели, вкрапления
Нежелательное окрашивание
Прогорклый запах
Запах масла

Примеси в процессе переработки ПЭПолипропиленПЭТМеталлыБумагаЗемля, грязьПигментыПищевые остаткиМоторные маслаНерасплавленные фрагменты Нерасплавленные фрагментыЗакупорка сопелРазрыв выдувных бутылокГели, вкрапленияНежелательное окрашиваниеПрогорклый запахЗапах

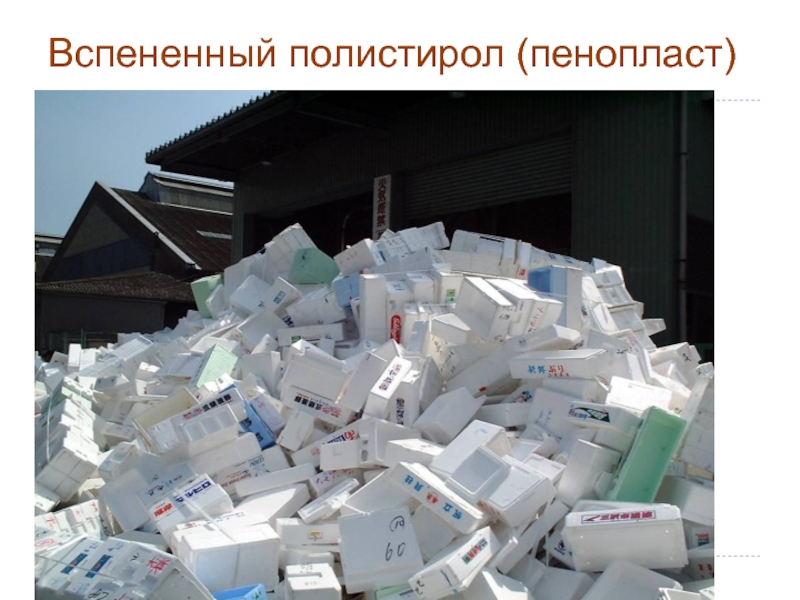

Слайд 21Вспененный полистирол (пенопласт)

Вспененный полистирол (пенопласт)

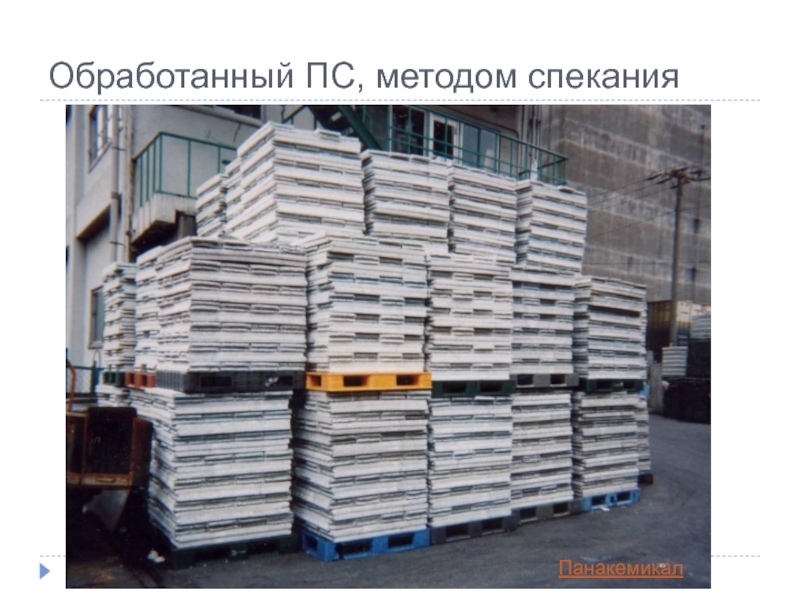

Слайд 22Обработанный ПС, методом спекания
Панакемикал

Обработанный ПС, методом спеканияПанакемикал

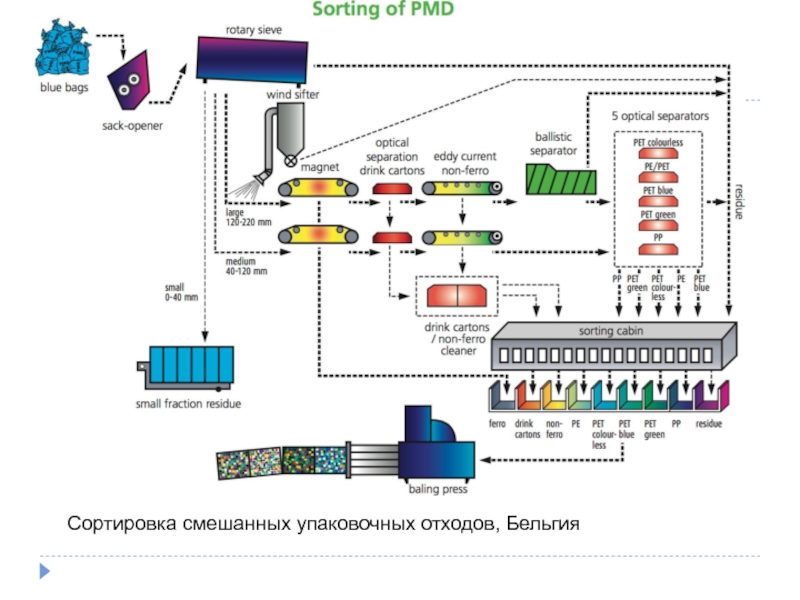

Слайд 23Сортировка смешанных упаковочных отходов, Бельгия

Сортировка смешанных упаковочных отходов, Бельгия

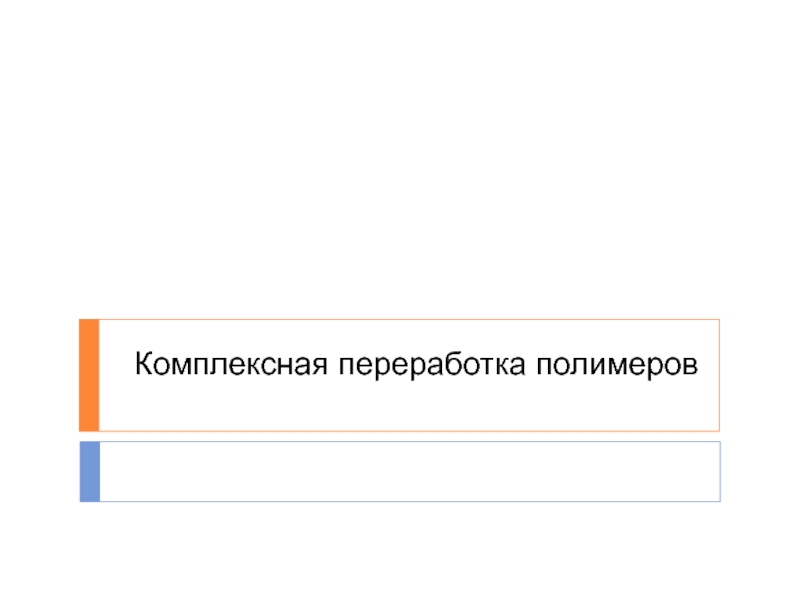

Слайд 24Комплексная переработка полимеров

Комплексная переработка полимеров

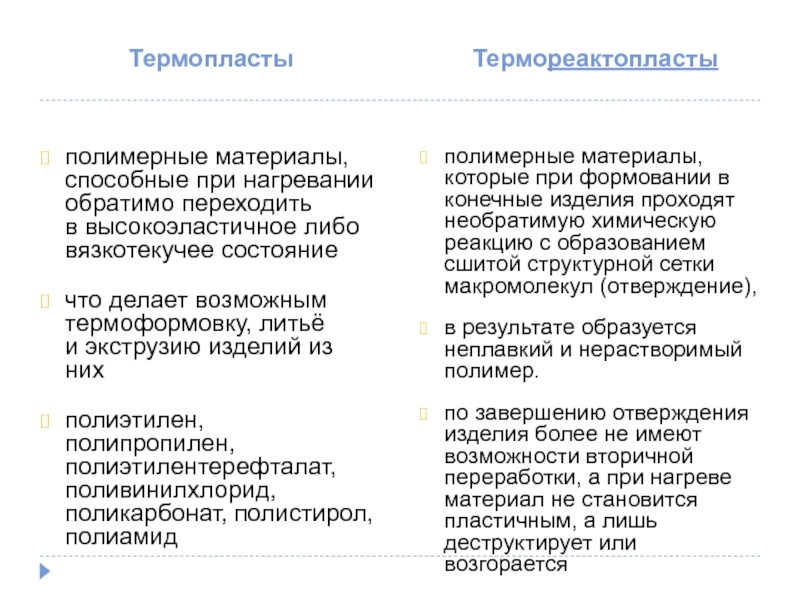

Слайд 25Термопласты
Термореактопласты
полимерные материалы, способные при нагревании обратимо переходить в высокоэластичное либо вязкотекучее состояние
что делает возможным термоформовку,

литьё и экструзию изделий из них
полиэтилен, полипропилен, полиэтилентерефталат, поливинилхлорид, поликарбонат, полистирол, полиамид

полимерные

материалы, которые при формовании в конечные изделия проходят необратимую химическую реакцию с образованием сшитой структурной сетки макромолекул (отверждение),
в результате образуется неплавкий и нерастворимый полимер.
по завершению отверждения изделия более не имеют возможности вторичной переработки, а при нагреве материал не становится пластичным, а лишь деструктирует или возгорается
ТермопластыТермореактопластыполимерные материалы, способные при нагревании обратимо переходить в высокоэластичное либо вязкотекучее состояниечто делает возможным термоформовку, литьё и экструзию изделий из нихполиэтилен, полипропилен, полиэтилентерефталат, поливинилхлорид,

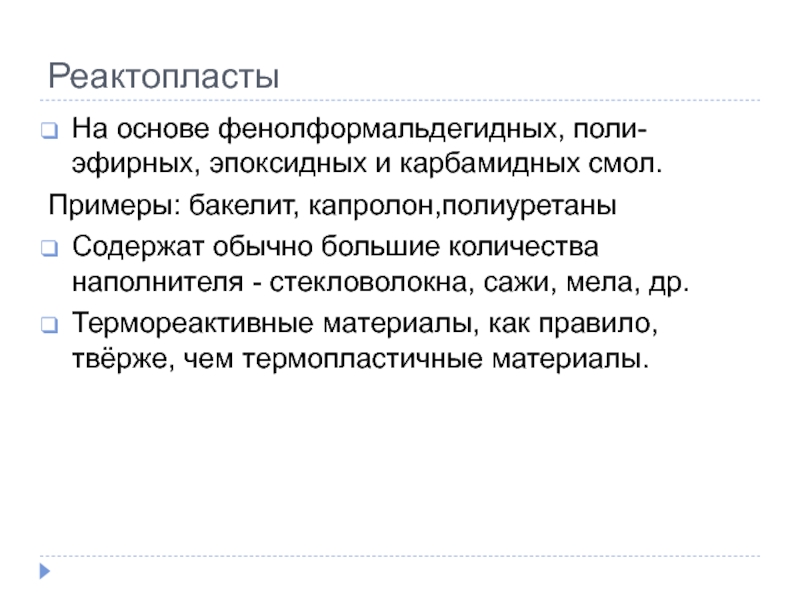

Слайд 26Реактопласты
На основе фенолформальдегидных, поли-эфирных, эпоксидных и карбамидных смол.
Примеры: бакелит, капролон,полиуретаны
Содержат обычно большие количества наполнителя - стекловолокна, сажи, мела, др.
Термореактивные

материалы, как правило, твёрже, чем термопластичные материалы.

РеактопластыНа основе фенолформальдегидных, поли-эфирных, эпоксидных и карбамидных смол. Примеры: бакелит, капролон,полиуретаныСодержат обычно большие количества наполнителя - стекловолокна, сажи, мела, др.Термореактивные материалы, как правило, твёрже, чем термопластичные материалы.

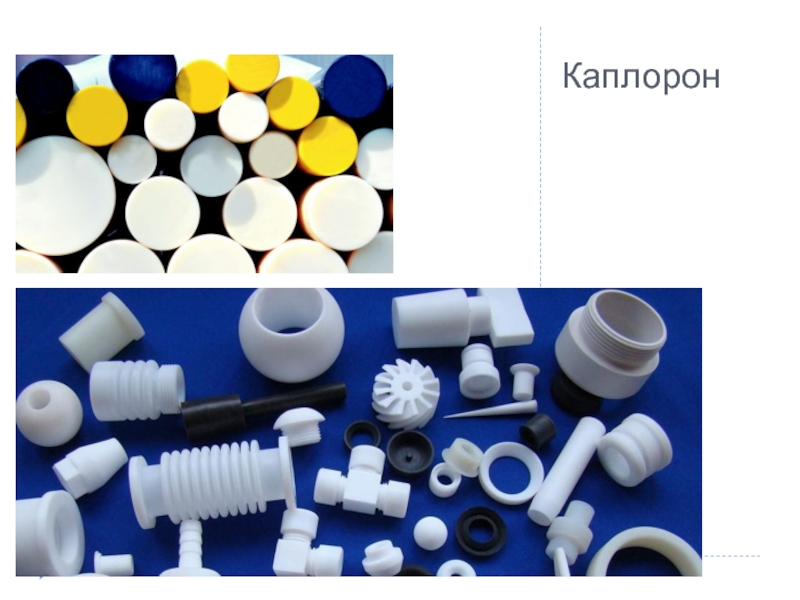

Слайд 27Каплорон

Каплорон

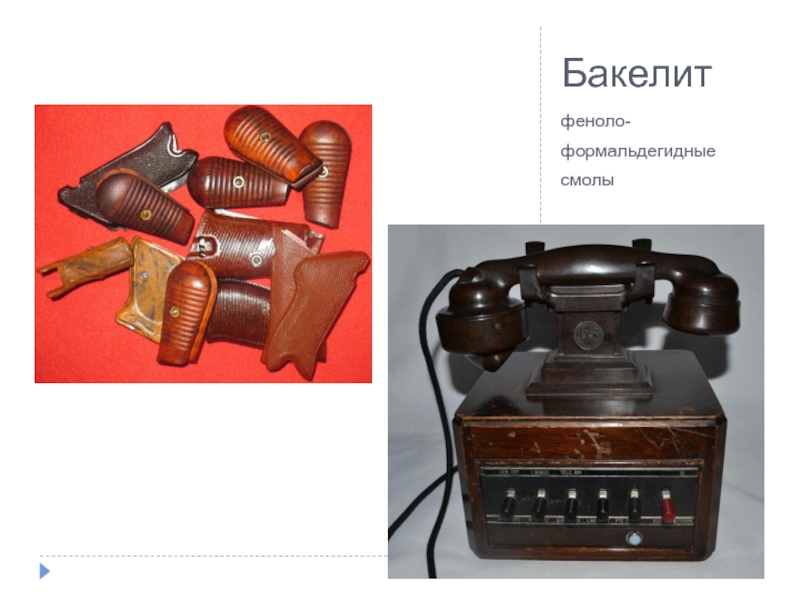

Слайд 28Бакелит
феноло-формальдегидные смолы

Бакелитфеноло-формальдегидные смолы

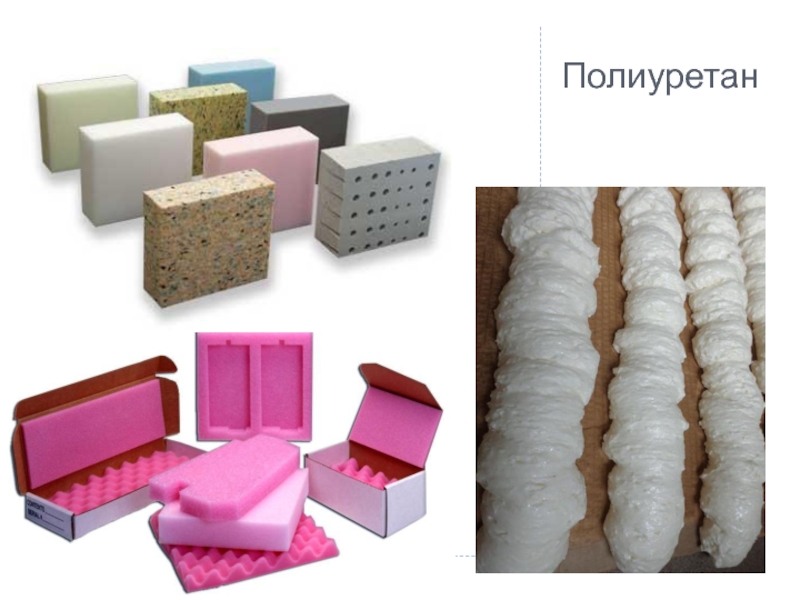

Слайд 29Полиуретан

Полиуретан

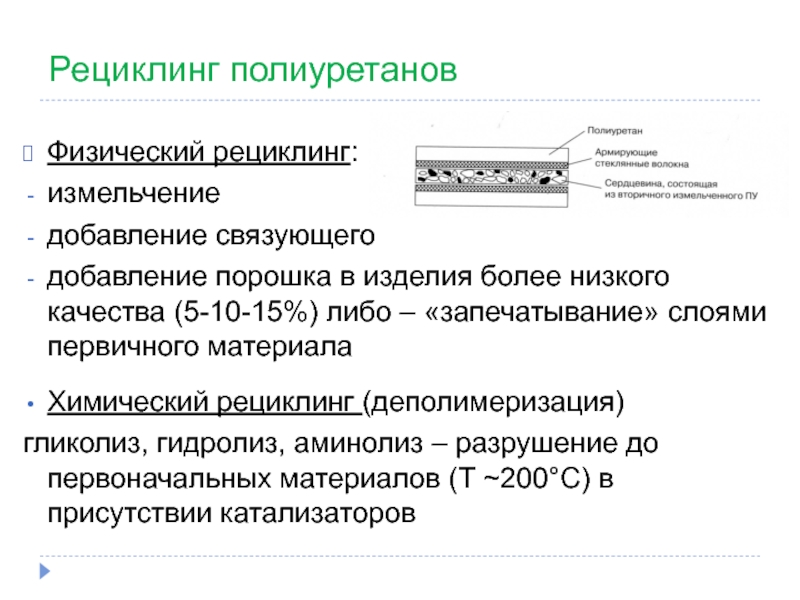

Слайд 30Рециклинг полиуретанов
Физический рециклинг:
измельчение
добавление связующего
добавление порошка в изделия более низкого качества

(5-10-15%) либо – «запечатывание» слоями первичного материала
Химический рециклинг (деполимеризация)
гликолиз, гидролиз,

аминолиз – разрушение до первоначальных материалов (T ~200°С) в присутствии катализаторов
Рециклинг полиуретановФизический рециклинг:измельчениедобавление связующегодобавление порошка в изделия более низкого качества (5-10-15%) либо – «запечатывание» слоями первичного материалаХимический

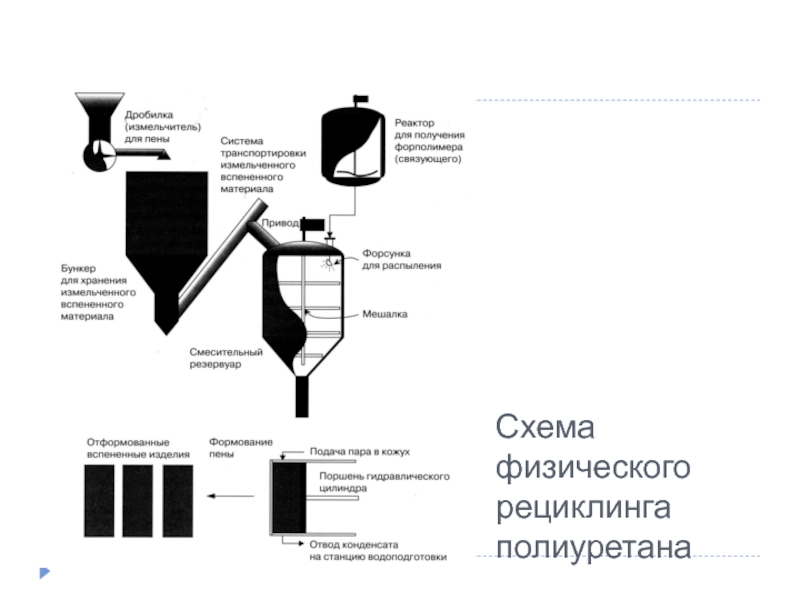

Слайд 31Схема физического рециклинга полиуретана

Схема физического рециклинга полиуретана

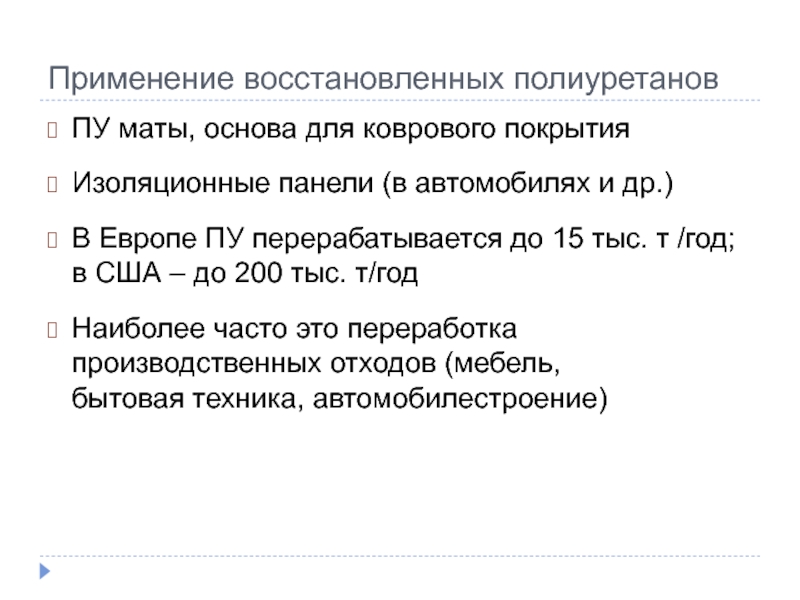

Слайд 32Применение восстановленных полиуретанов
ПУ маты, основа для коврового покрытия
Изоляционные панели (в

автомобилях и др.)
В Европе ПУ перерабатывается до 15 тыс. т

/год; в США – до 200 тыс. т/год
Наиболее часто это переработка производственных отходов (мебель, бытовая техника, автомобилестроение)
Применение восстановленных полиуретановПУ маты, основа для коврового покрытияИзоляционные панели (в автомобилях и др.)В Европе ПУ перерабатывается до

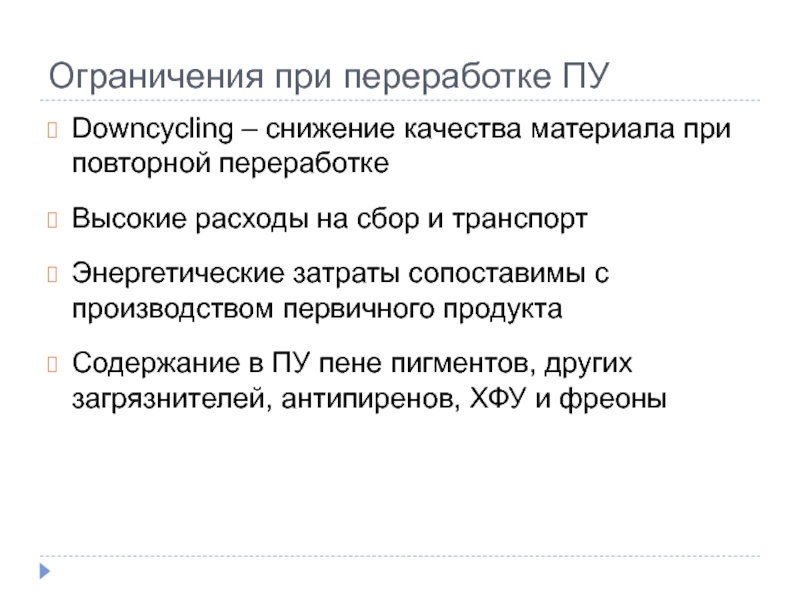

Слайд 33Ограничения при переработке ПУ
Downcycling – снижение качества материала при повторной

переработке
Высокие расходы на сбор и транспорт
Энергетические затраты сопоставимы с производством

первичного продукта
Содержание в ПУ пене пигментов, других загрязнителей, антипиренов, ХФУ и фреоны

Ограничения при переработке ПУDowncycling – снижение качества материала при повторной переработкеВысокие расходы на сбор и транспортЭнергетические затраты

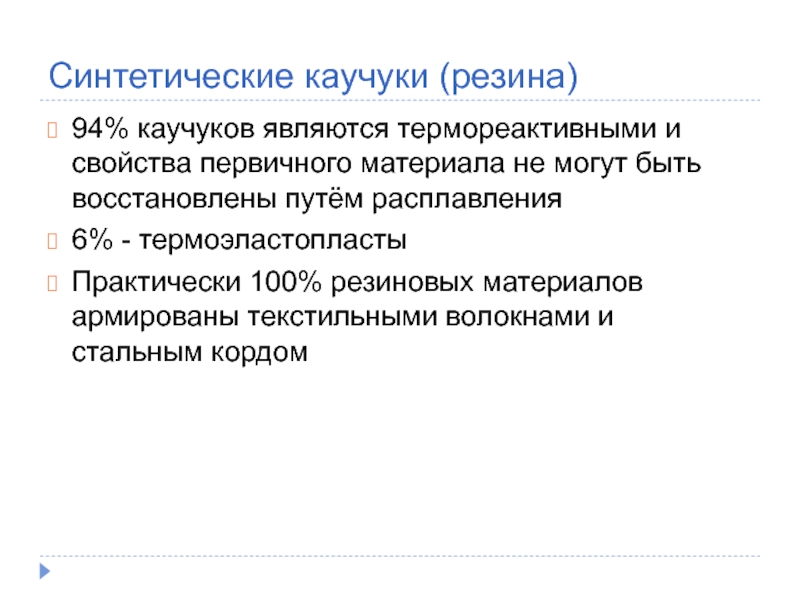

Слайд 34Синтетические каучуки (резина)
94% каучуков являются термореактивными и свойства первичного материала

не могут быть восстановлены путём расплавления
6% - термоэластопласты
Практически 100% резиновых

материалов армированы текстильными волокнами и стальным кордом


Синтетические каучуки (резина)94% каучуков являются термореактивными и свойства первичного материала не могут быть восстановлены путём расплавления6% -

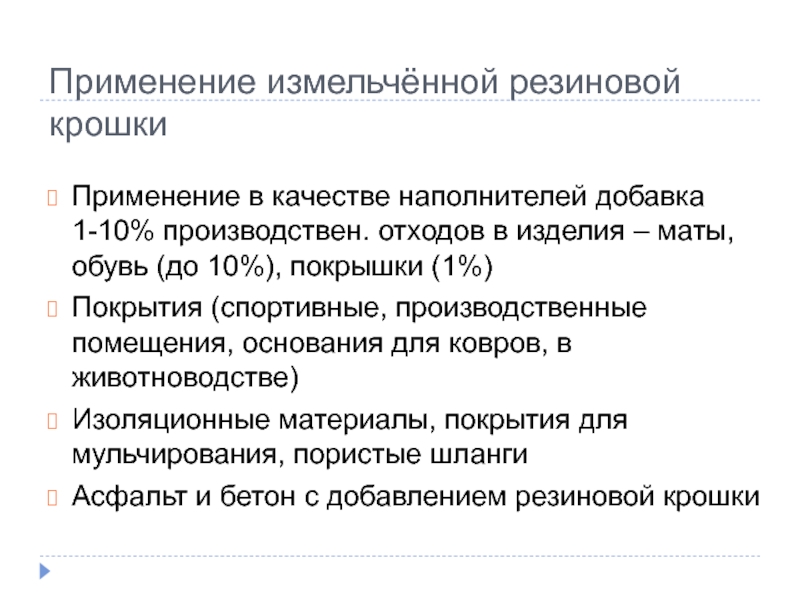

Слайд 35Применение измельчённой резиновой крошки
Применение в качестве наполнителей добавка 1-10% производствен.

отходов в изделия – маты, обувь (до 10%), покрышки (1%)
Покрытия

(спортивные, производственные помещения, основания для ковров, в животноводстве)
Изоляционные материалы, покрытия для мульчирования, пористые шланги
Асфальт и бетон с добавлением резиновой крошки
Применение измельчённой резиновой крошкиПрименение в качестве наполнителей добавка 1-10% производствен. отходов в изделия – маты, обувь (до

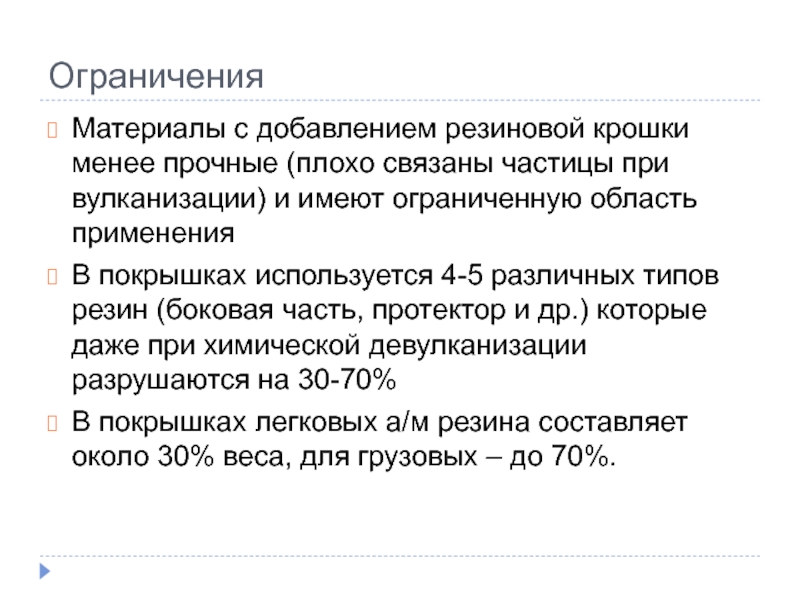

Слайд 36Ограничения
Материалы с добавлением резиновой крошки менее прочные (плохо связаны частицы

при вулканизации) и имеют ограниченную область применения
В покрышках используется 4-5

различных типов резин (боковая часть, протектор и др.) которые даже при химической девулканизации разрушаются на 30-70%
В покрышках легковых а/м резина составляет около 30% веса, для грузовых – до 70%.


ОграниченияМатериалы с добавлением резиновой крошки менее прочные (плохо связаны частицы при вулканизации) и имеют ограниченную область примененияВ

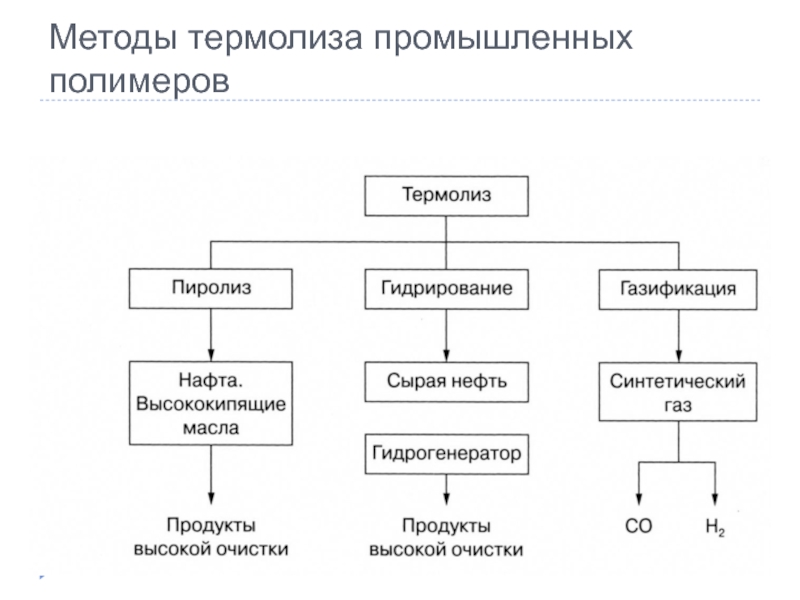

Слайд 37Методы термолиза промышленных полимеров

Методы термолиза промышленных полимеров

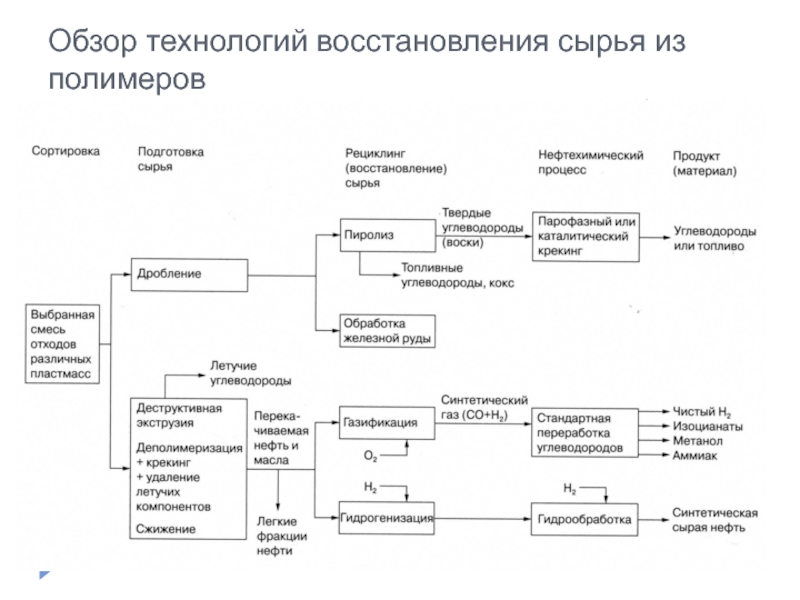

Слайд 38Обзор технологий восстановления сырья из полимеров

Обзор технологий восстановления сырья из полимеров

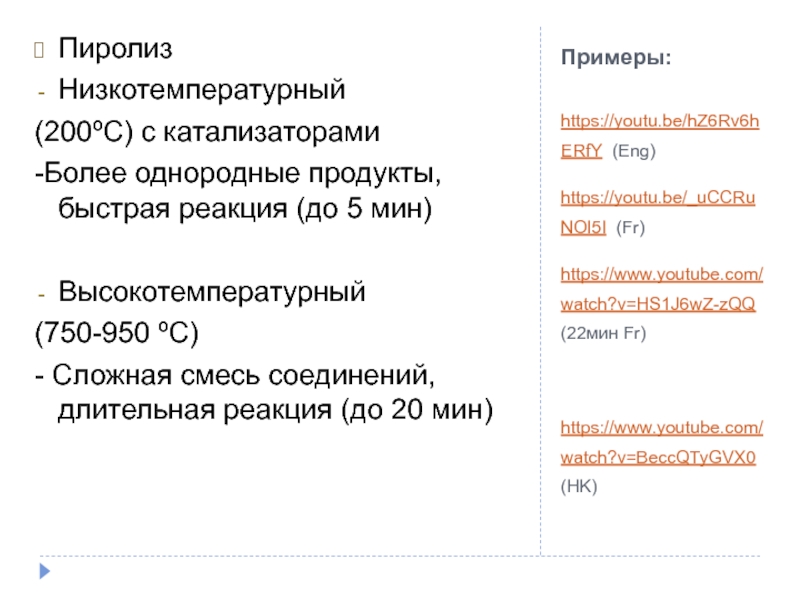

Слайд 39Примеры:
https://youtu.be/hZ6Rv6hERfY (Eng)
https://youtu.be/_uCCRuNOl5I (Fr)
https://www.youtube.com/watch?v=HS1J6wZ-zQQ (22мин Fr)

https://www.youtube.com/watch?v=BeccQTyGVX0 (HK)
Пиролиз
Низкотемпературный
(200ºС) с катализаторами
-Более однородные продукты,

быстрая реакция (до 5 мин)

Высокотемпературный
(750-950 ºС)
- Сложная смесь соединений, длительная

реакция (до 20 мин)
Примеры: https://youtu.be/hZ6Rv6hERfY (Eng)https://youtu.be/_uCCRuNOl5I (Fr)https://www.youtube.com/watch?v=HS1J6wZ-zQQ (22мин Fr)https://www.youtube.com/watch?v=BeccQTyGVX0 (HK)ПиролизНизкотемпературный(200ºС) с катализаторами-Более однородные продукты, быстрая реакция (до 5 мин)Высокотемпературный(750-950 ºС)-

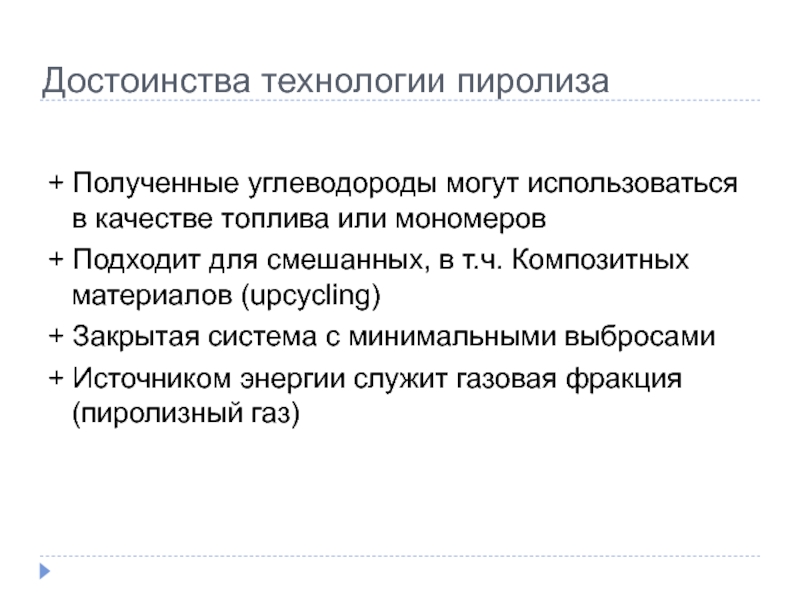

Слайд 40Достоинства технологии пиролиза
+ Полученные углеводороды могут использоваться в качестве топлива

или мономеров
+ Подходит для смешанных, в т.ч. Композитных материалов (upcycling)
+

Закрытая система с минимальными выбросами
+ Источником энергии служит газовая фракция (пиролизный газ)
Достоинства технологии пиролиза+ Полученные углеводороды могут использоваться в качестве топлива или мономеров+ Подходит для смешанных, в т.ч.

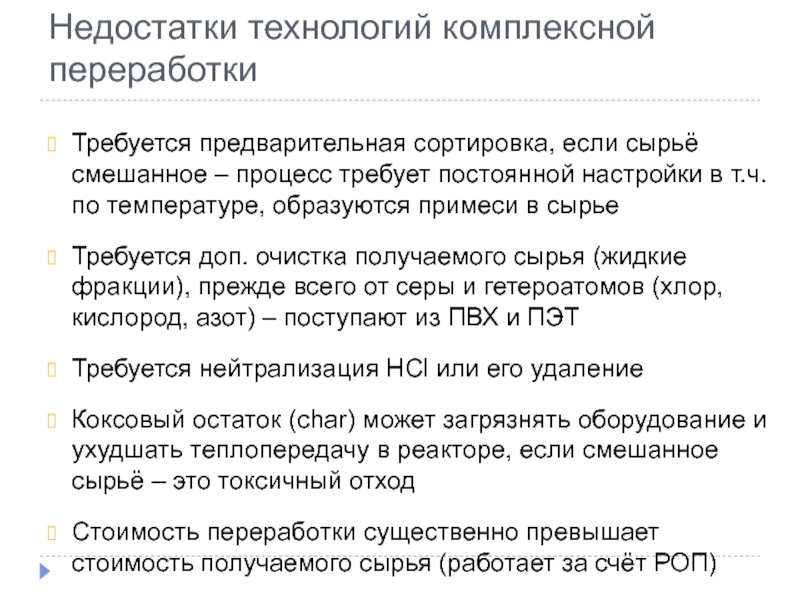

Слайд 41Недостатки технологий комплексной переработки
Требуется предварительная сортировка, если сырьё смешанное –

процесс требует постоянной настройки в т.ч. по температуре, образуются примеси

в сырье
Требуется доп. очистка получаемого сырья (жидкие фракции), прежде всего от серы и гетероатомов (хлор, кислород, азот) – поступают из ПВХ и ПЭТ
Требуется нейтрализация HCl или его удаление
Коксовый остаток (char) может загрязнять оборудование и ухудшать теплопередачу в реакторе, если смешанное сырьё – это токсичный отход
Стоимость переработки существенно превышает стоимость получаемого сырья (работает за счёт РОП)
Недостатки технологий комплексной переработкиТребуется предварительная сортировка, если сырьё смешанное – процесс требует постоянной настройки в т.ч. по

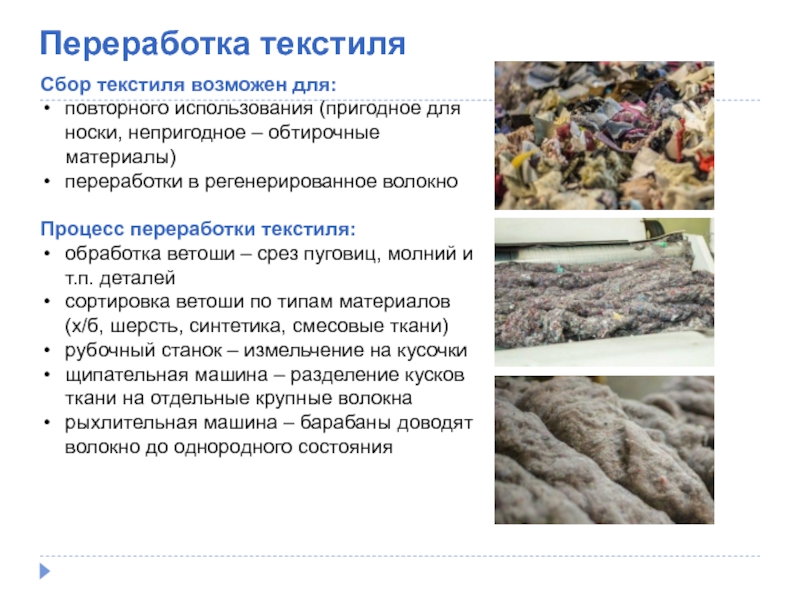

Слайд 42Переработка текстиля
Сбор текстиля возможен для:
повторного использования (пригодное для носки, непригодное

– обтирочные материалы)
переработки в регенерированное волокно

Процесс переработки текстиля:
обработка ветоши –

срез пуговиц, молний и т.п. деталей
сортировка ветоши по типам материалов (х/б, шерсть, синтетика, смесовые ткани)
рубочный станок – измельчение на кусочки
щипательная машина – разделение кусков ткани на отдельные крупные волокна
рыхлительная машина – барабаны доводят волокно до однородного состояния

Переработка текстиляСбор текстиля возможен для:повторного использования (пригодное для носки, непригодное – обтирочные материалы)переработки в регенерированное волокноПроцесс переработки

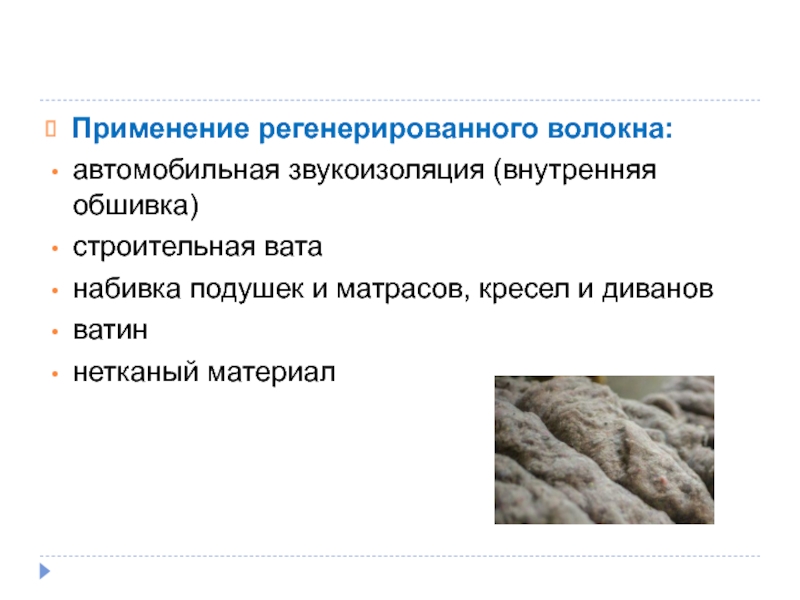

Слайд 43Применение регенерированного волокна:
автомобильная звукоизоляция (внутренняя обшивка)
строительная вата
набивка подушек и матрасов,

кресел и диванов
ватин
нетканый материал


Применение регенерированного волокна:автомобильная звукоизоляция (внутренняя обшивка)строительная ватанабивка подушек и матрасов, кресел и дивановватиннетканый материал

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
