Общие принципы проектирования промышленных предприятий
Содержание
- 1. Общие принципы проектирования промышленных предприятий
- 2. Типы объектов проектированияновое строительство; расширение; реконструкция; техническое перевооружение действующих предприятий.
- 3. Задачиэкономические; технические; организационные.
- 4. Предпроектная подготовка
- 5. Проектная документация разрабатывается проектировщиком - организацией, имеющей
- 6. Обоснование инвестиций в строительство объектаопределение мощности производства;выбор
- 7. Выбор площадки для строительстваориентировочная потребность в сырье;месторасположение
- 8. Определяющие технико-экономические показателисебестоимость продукции; годовой выпуск товарной
- 9. Задание на проектирование и исходные материалы
- 10. Заданиеместо расположения объекта;обоснование для проектирования;вид строительства;стадийность проектирования;вариантная и конкурсная разработка;особые условия строительства;
- 11. производственная программа, основные технико-экономические показатели объекта;качество, конкурентные
- 12. выделение очередей и пусковых комплексов, перспективы расширения
- 13. Исходные материалыобоснования инвестиций строительства объекта;акт выбора земельного
- 14. Состав проекта
- 15. общая пояснительная записка;генеральный план и транспорт;технологические решения;архитектурно-строительные решения;охрана окружающей среды;сметная документация;эффективность инвестиций.
- 16. Принципы проектирования промышленного предприятия
- 17. Принцип объективностиПринцип прогрессивности Принцип перспективности Принцип комплексности
- 18. Ситуационный и генеральный планы
- 19. Ситуационный планэто часть проекта, где указывают размещение
- 20. Слайд 20
- 21. Генеральный планэто часть проектной документации, в которой
- 22. На генеральном плане промышленного предприятия в масштабе
- 23. Слайд 23
- 24. Зонирование территории проектируемого предприятияпредзаводская, в которой располагаются
- 25. Строительное проектирование
- 26. Естественные (каменные) материалыПриродные каменные материалы из горных
- 27. Керамические материалыИскусственные каменные материалы и изделия, получаемые
- 28. Минеральные вяжущие веществапорошкообразные вещества, которые при смешивании
- 29. Воздушные вяжущие могут затвердевать и длительно сохранять
- 30. Известь, как воздушная, так и гидравлическая, применяется
- 31. Гипсовые вяжущие широко применяются в строительной индустрии.
- 32. Магнезиальные вяжущие, каустический магнезит и каустический доломит,
- 33. Жидким стеклом называют растворимые соли кремниевой кислоты.
- 34. Гидравлические вяжущие твердеют и сохраняют свою прочность
- 35. Строительные растворызатвердевшая смесь вяжущих, мелких заполнителей, воды и добавок
- 36. Бетоны, железобетоны и изделия из нихискусственные каменные
- 37. Бетоны классифицируют по следующим признакам: основному назначению:
- 38. виду заполнителей:на плотных заполнителях на пористых заполнителяхна специальных заполнителях структуре:плотные поризованные ячеистыекрупнопористые
- 39. Железобетонстроительный материал, в котором сочетается совместная работа бетона и арматурной стали
- 40. Сборные элементыизготовляют на заводах железобетонных изделий в
- 41. Конструкции из монолитного железобетонаизготовляют непосредственно на месте строительства
- 42. МеталлыЧёрные - наиболее широко используют стальЦветные -
- 43. Материалы с использованием древесиныАрболит – разновидность легкого

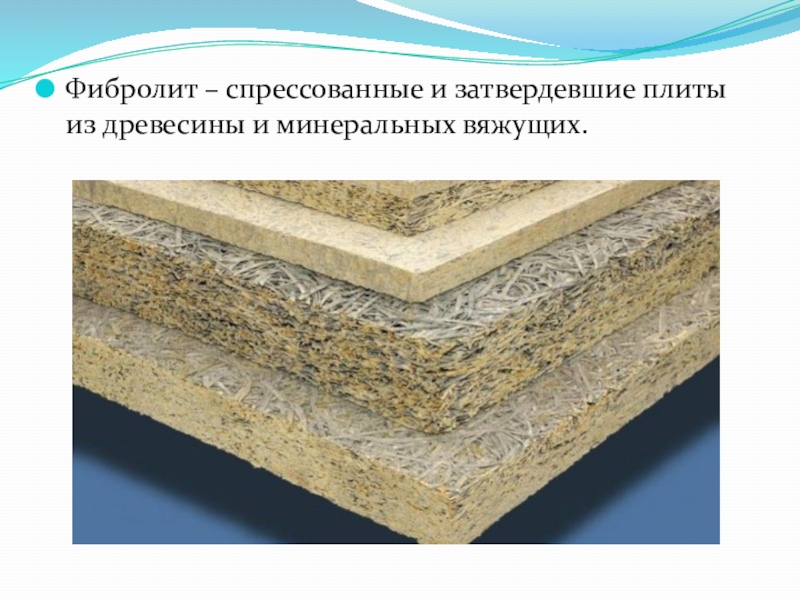

- 44. Фибролит – спрессованные и затвердевшие плиты из древесины и минеральных вяжущих.
- 45. Ксилолит – искусственный строительный материал, состоящий из

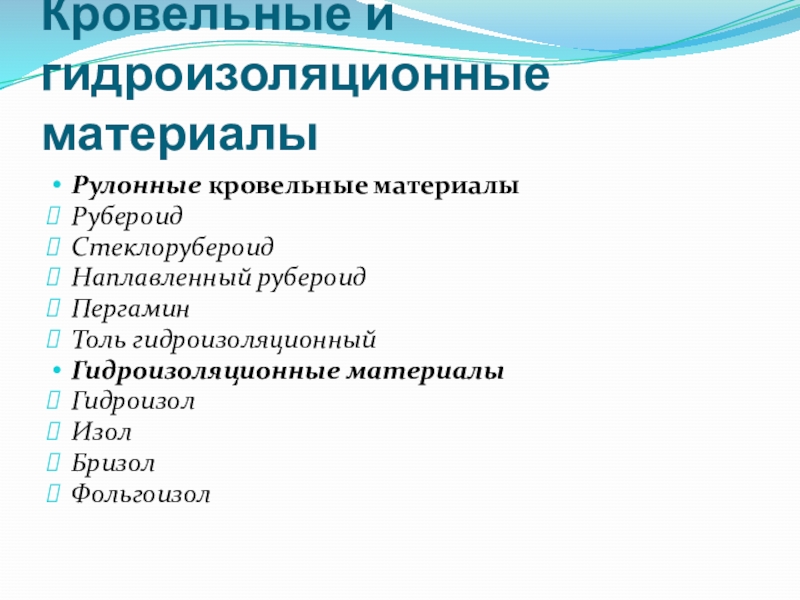

- 46. Кровельные и гидроизоляционные материалыРулонные кровельные материалыРубероидСтеклорубероидНаплавленный рубероидПергаминТоль гидроизоляционный Гидроизоляционные материалыГидроизолИзолБризолФольгоизол
- 47. СтеклоСтеклоблокиПрофильное строительное стекло (стеклопрофилит) Стеклопакеты ШлакоситаллыСиталлы
- 48. Скачать презентанцию
Типы объектов проектированияновое строительство; расширение; реконструкция; техническое перевооружение действующих предприятий.
Слайды и текст этой презентации
Слайд 2Типы объектов проектирования
новое строительство;
расширение;
реконструкция;
техническое перевооружение действующих предприятий.

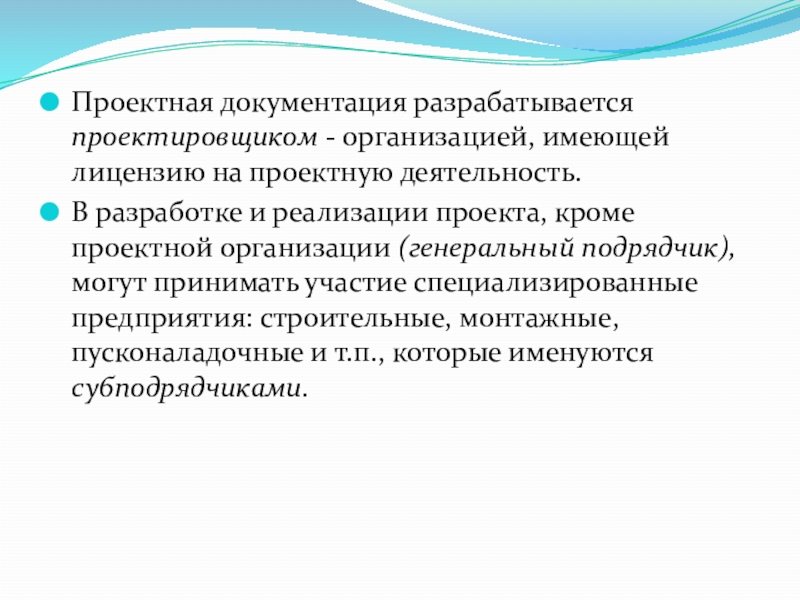

Слайд 5Проектная документация разрабатывается проектировщиком - организацией, имеющей лицензию на проектную
деятельность.
могут принимать участие специализированные предприятия: строительные, монтажные, пусконаладочные и т.п., которые именуются субподрядчиками.

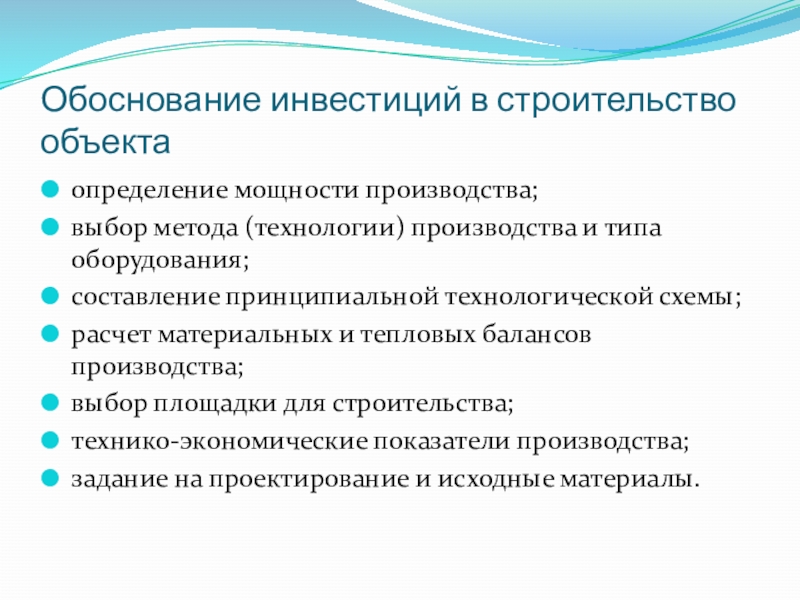

Слайд 6Обоснование инвестиций в строительство объекта
определение мощности производства;
выбор метода (технологии) производства
и типа оборудования;
составление принципиальной технологической схемы;
расчет материальных и тепловых балансов
производства;выбор площадки для строительства;
технико-экономические показатели производства;
задание на проектирование и исходные материалы.
Слайд 7Выбор площадки для строительства
ориентировочная потребность в сырье;
месторасположение источников сырья;
размещение рынков
сбыта готового продукта;
потребность в энергии (тепловой и электрической);
количество и качество
технологической воды;ориентировочные размеры строительной площадки с учетом перспективы расширения объекта;
потребность в рабочей силе (по квалификациям);
количество и состав отходов, способы их обезвреживания.

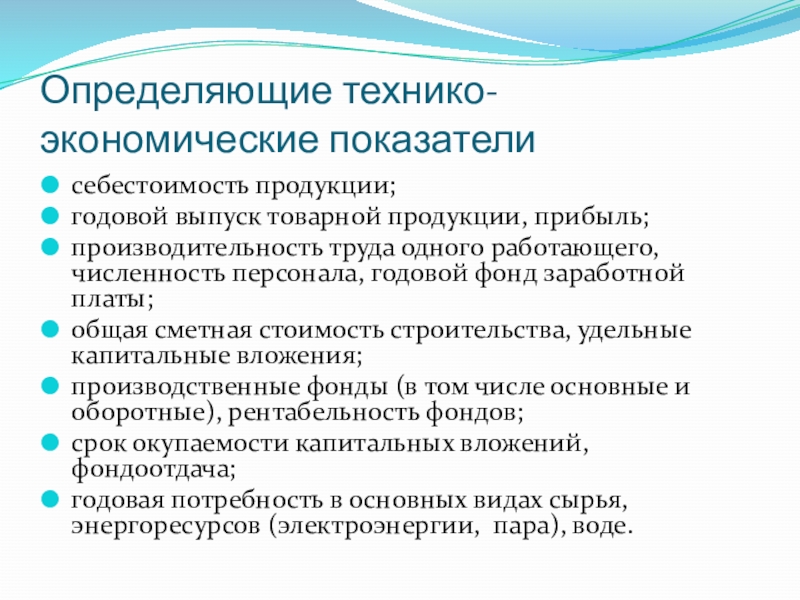

Слайд 8Определяющие технико-экономические показатели
себестоимость продукции;
годовой выпуск товарной продукции, прибыль;
производительность
труда одного работающего, численность персонала, годовой фонд заработной платы;
общая
сметная стоимость строительства, удельные капитальные вложения; производственные фонды (в том числе основные и оборотные), рентабельность фондов;
срок окупаемости капитальных вложений, фондоотдача;
годовая потребность в основных видах сырья, энергоресурсов (электроэнергии, пара), воде.

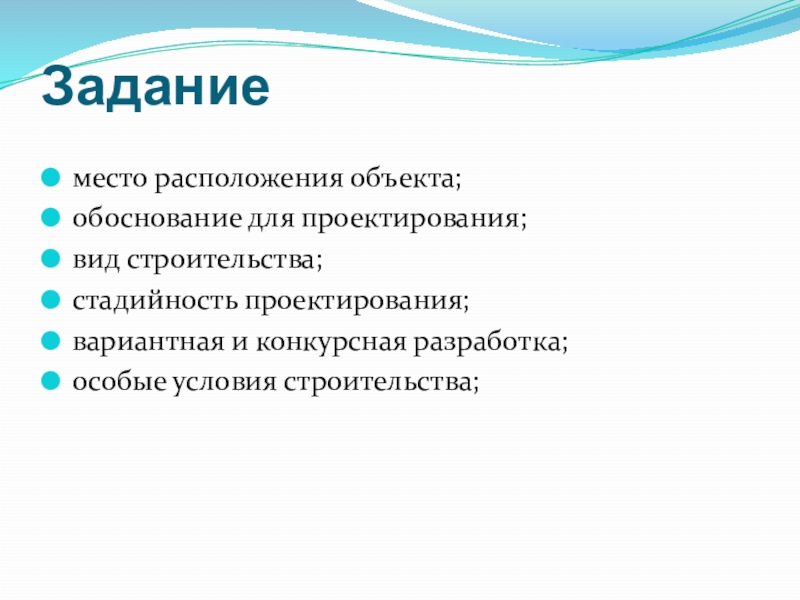

Слайд 10Задание
место расположения объекта;
обоснование для проектирования;
вид строительства;
стадийность проектирования;
вариантная и конкурсная разработка;
особые
условия строительства;
Слайд 11производственная программа, основные технико-экономические показатели объекта;
качество, конкурентные способности и экологические
параметры продукции;
технология, режим предприятия;
архитектурно-строительные, объемно-планировочные и конструктивные решения;

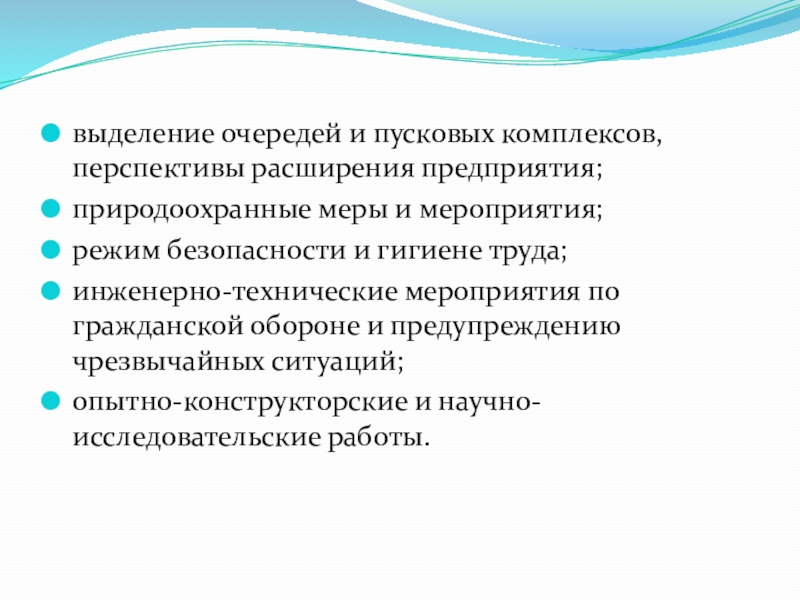

Слайд 12выделение очередей и пусковых комплексов, перспективы расширения предприятия;
природоохранные меры и
мероприятия;
режим безопасности и гигиене труда;
инженерно-технические мероприятия по гражданской обороне и
предупреждению чрезвычайных ситуаций;опытно-конструкторские и научно-исследовательские работы.
Слайд 13Исходные материалы
обоснования инвестиций строительства объекта;
акт выбора земельного участка для строительства
объекта;
технические условия на присоединение проектируемого объекта к источникам снабжения, инженерным
сетям и коммуникациям;исходные данные по оборудованию, в том числе индивидуального изготовления;
необходимые данные по выполненным научно-исследовательским (НИР) и опытно-конструкторским работам (ОКР), связанным с созданием технологических процессов и оборудования;
технические характеристики продукции будущего предприятия;
другие необходимые материалы.
Слайд 15общая пояснительная записка;
генеральный план и транспорт;
технологические решения;
архитектурно-строительные решения;
охрана окружающей среды;
сметная
документация;
эффективность инвестиций.

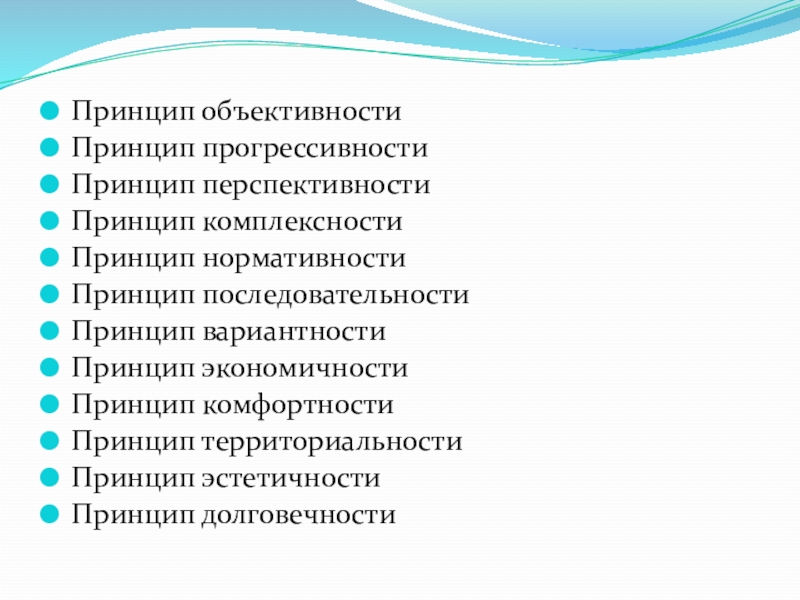

Слайд 17Принцип объективности
Принцип прогрессивности
Принцип перспективности
Принцип комплексности
Принцип нормативности
Принцип
последовательности
Принцип вариантности
Принцип экономичности
Принцип комфортности
Принцип территориальности
Принцип
эстетичности Принцип долговечности
Слайд 19Ситуационный план
это часть проекта, где указывают размещение проектируемого предприятия относительно
населенного пункта, окружающей территории, а также других объектов, имеющих с
ним непосредственные технологические, транспортные и инженерно-технические связи.Этот план изображается в масштабе 1:5000, 1:10000, 1:25000.
Слайд 21Генеральный план
это часть проектной документации, в которой содержатся решения задач
размещения (планировки) завода или комбината в промышленном узле, включая транспортные
коммуникации и инженерные сети для этого узла, а также размещения цехов, сооружений, транспортных коммуникаций и инженерных сетей внутри территории проектируемого предприятия

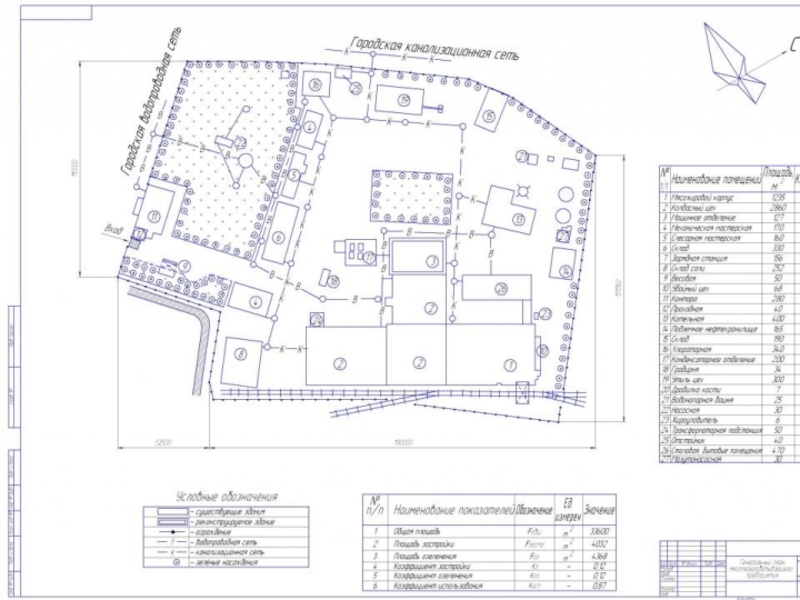

Слайд 22На генеральном плане промышленного предприятия в масштабе 1:500, 1:1000 или
1:5000 изображают:
размещение всех зданий и сооружений;
распределение цехов по группам;
ширину противопожарных
и санитарных разрывов между зданиями;проезды и въезды в цеха, автодороги и железнодорожные пути;
инженерные сети;
ограждение территории с указанием въезда и проходных на территорию завода;
размещение пожарных гидрантов, зоны озеленения, розу ветров
Слайд 24Зонирование территории проектируемого предприятия
предзаводская, в которой располагаются вспомогательные здания (административные
корпуса, стоянки пассажирского транспорта, столовая и т.п.);
производственная, где находятся основные
и вспомогательные цеха;подсобная, предназначенная для энергетических объектов и прокладки инженерных коммуникаций;
складская с сортировочными станциями и депо.
Слайд 26Естественные (каменные) материалы
Природные каменные материалы из горных пород различного происхождения:
Дробленые
(щебень, искусственный песок)
Пиленые (блоки, крупные камни)
Рваные – метод взрыва(бутовый камень
и др.)Молотые – методом помола горной породы
Слайд 27Керамические материалы
Искусственные каменные материалы и изделия, получаемые из глин и
их смесей путем их формования, сушки, обжига
Стеновые КМ:
Керамический кирпич
Пустотелые камни
Облицовочные
КМ:Кирпич и камни керамические лицевые
Плиты и плитки фасадные
Ковровая керамика
Керамические изделия для внутренней отделки
Санитарно-технические изделия
Прочие КИ

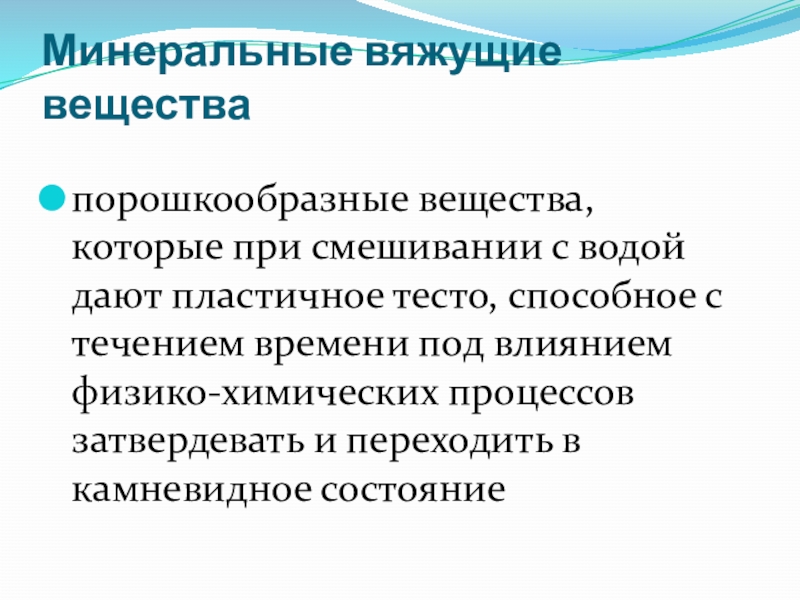

Слайд 28Минеральные вяжущие вещества
порошкообразные вещества, которые при смешивании с водой дают
пластичное тесто, способное с течением времени под влиянием физико-химических процессов
затвердевать и переходить в камневидное состояние
Слайд 29Воздушные вяжущие могут затвердевать и длительно сохранять прочность только на
воздухе.
К ним относятся:
воздушная известь,
гипсовые и магнезиальные вяжущие,
жидкое стекло
Слайд 30Известь, как воздушная, так и гидравлическая, применяется при штукатурных и
каменных работах, а также при приготовлении низкомарочных бетонов.
Слайд 31Гипсовые вяжущие широко применяются в строительной индустрии. Их добавляют в
известково-песчаные растворы для ускорения схватывания и увеличения прочности.
гипсокартонные листы,
искусственный мрамор,
полимергипс.
Слайд 32Магнезиальные вяжущие, каустический магнезит и каустический доломит, при затворении водой
твердеют медленно и имеют небольшую прочность, поэтому их затворяют растворами
хлористого или сернокислого магния.
Слайд 33Жидким стеклом называют растворимые соли кремниевой кислоты. В практике чаще
используют силикат натрия. Его применяют для изготовления огнезащитных красок, для
предохранения естественных каменных материалов от выветривания, для получения кислотоупорного и жаростойкого цементов, а также для уплотнения (силикатизации) грунтов.
Слайд 34Гидравлические вяжущие твердеют и сохраняют свою прочность как на воздухе,
так и в воде. Однако начальный период твердения (процесс схватывания),
как правило, должен протекать на воздухе или в среде, изолированной от воды. К гидравлическим вяжущим относятся все вицы цементов, гидравлическая известь
Слайд 36Бетоны, железобетоны и изделия из них
искусственные каменные материалы, получаемые при
затвердевании тщательно перемешанной и уплотненной смеси из вяжущего вещества, мелкого
и крупного заполнителей, затворителя (воды)
Слайд 37Бетоны классифицируют по следующим признакам:
основному назначению:
конструкционные
специальные
виду вяжущего:
на
цементном вяжущем
на шлаковых вяжущих
на известковых вяжущих
на гипсовых
вяжущих на специальных вяжущих
Слайд 38виду заполнителей:
на плотных заполнителях
на пористых заполнителях
на специальных заполнителях
структуре:
плотные
поризованные
ячеистые
крупнопористые
Слайд 39Железобетон
строительный материал, в котором сочетается совместная работа бетона и арматурной
стали

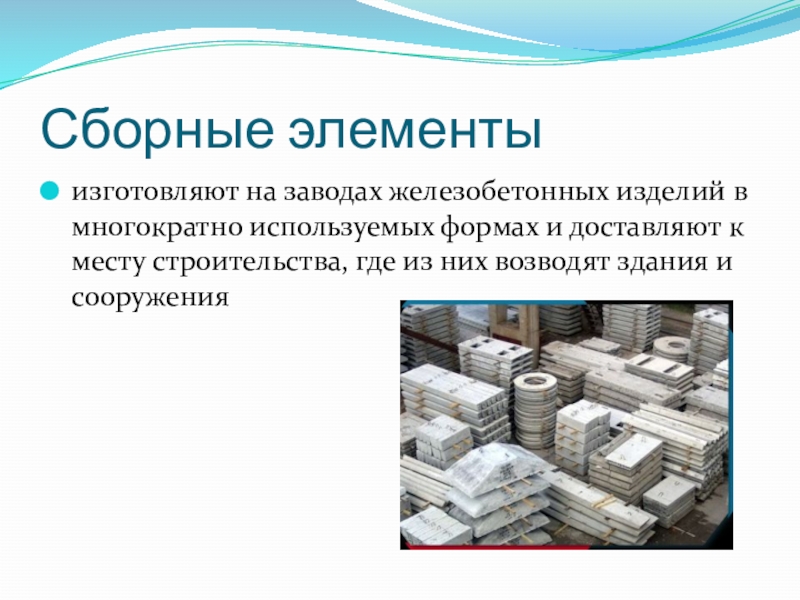

Слайд 40Сборные элементы
изготовляют на заводах железобетонных изделий в многократно используемых формах
и доставляют к месту строительства, где из них возводят здания
и сооружения
Слайд 42Металлы
Чёрные - наиболее широко используют сталь
Цветные - используют главным образом
алюминиевые сплавы с небольшими добавками меди, магния, кремния и марганца
– дюралюмины

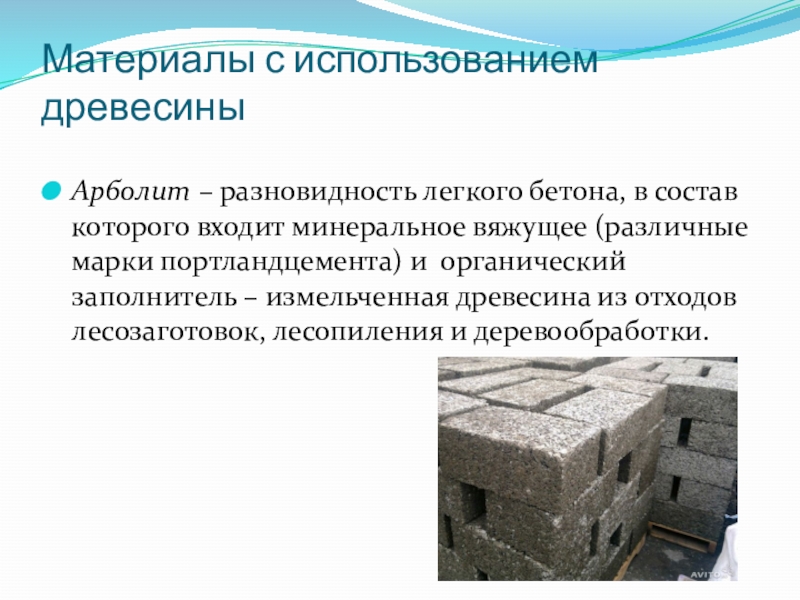

Слайд 43Материалы с использованием древесины
Арболит – разновидность легкого бетона, в состав
которого входит минеральное вяжущее (различные марки портландцемента) и органический заполнитель
– измельченная древесина из отходов лесозаготовок, лесопиления и деревообработки.
Слайд 45Ксилолит – искусственный строительный материал, состоящий из смеси магнезиального вяжущего
и древесных опилок с добавлением тонкодисперсных минеральных веществ (талька, асбеста,
мраморной муки) и щелочестойких пигментов
Слайд 46Кровельные и гидроизоляционные материалы
Рулонные кровельные материалы
Рубероид
Стеклорубероид
Наплавленный рубероид
Пергамин
Толь гидроизоляционный
Гидроизоляционные материалы
Гидроизол
Изол
Бризол
Фольгоизол
Слайд 47Стекло
Стеклоблоки
Профильное строительное стекло (стеклопрофилит)
Стеклопакеты
Шлакоситаллы
Ситаллы
