Общие сведения о системах отопления

отопления зданий .
2) Общее устройство систем отопления зданий .

3) Системы водяного отопления
4) Системы с естественной циркуляцией. 5) Системы с искусственной циркуляцией.

отопления зданий.

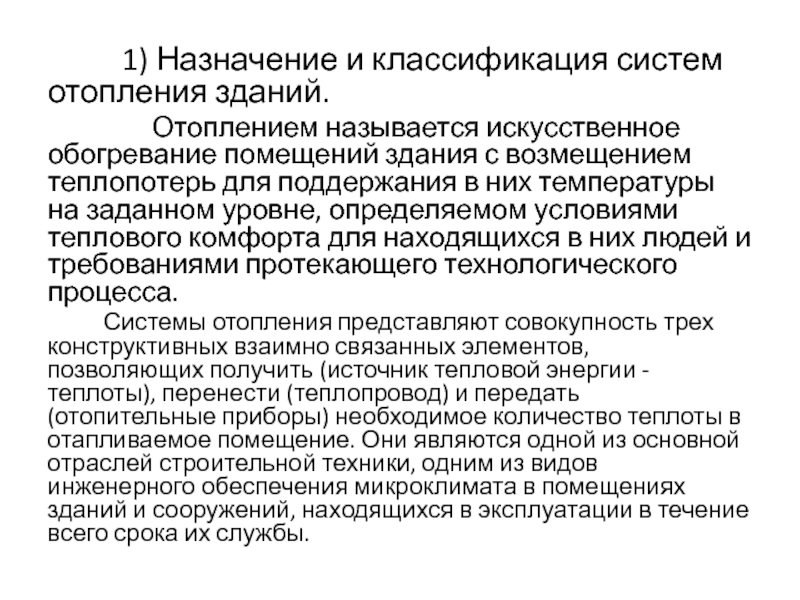

Отоплением

называется искусственное обогревание помещений здания с возмещением теплопотерь для поддержания в них температуры на заданном уровне, определяемом условиями теплового комфорта для находящихся в них людей и требованиями протекающего технологического процесса.

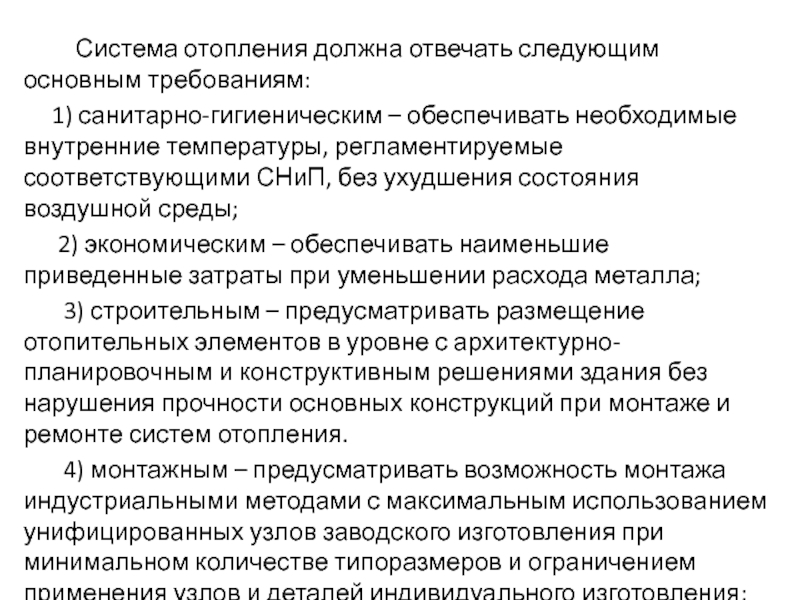

Системы отопления представляют совокупность трех конструктивных взаимно связанных элементов, позволяющих получить (источник тепловой энергии - теплоты), перенести (теплопровод) и передать (отопительные приборы) необходимое количество теплоты в отапливаемое помещение. Они являются одной из основной отраслей строительной техники, одним из видов инженерного обеспечения микроклимата в помещениях зданий и сооружений, находящихся в эксплуатации в течение всего срока их службы.

основным требованиям:
1) санитарно-гигиеническим – обеспечивать необходимые внутренние

температуры, регламентируемые соответствующими СНиП, без ухудшения состояния воздушной среды;
2) экономическим – обеспечивать наименьшие приведенные затраты при уменьшении расхода металла;
3) строительным – предусматривать размещение отопительных элементов в уровне с архитектурно-планировочным и конструктивным решениями здания без нарушения прочности основных конструкций при монтаже и ремонте систем отопления.
4) монтажным – предусматривать возможность монтажа индустриальными методами с максимальным использованием унифицированных узлов заводского изготовления при минимальном количестве типоразмеров и ограничением применения узлов и деталей индивидуального изготовления;

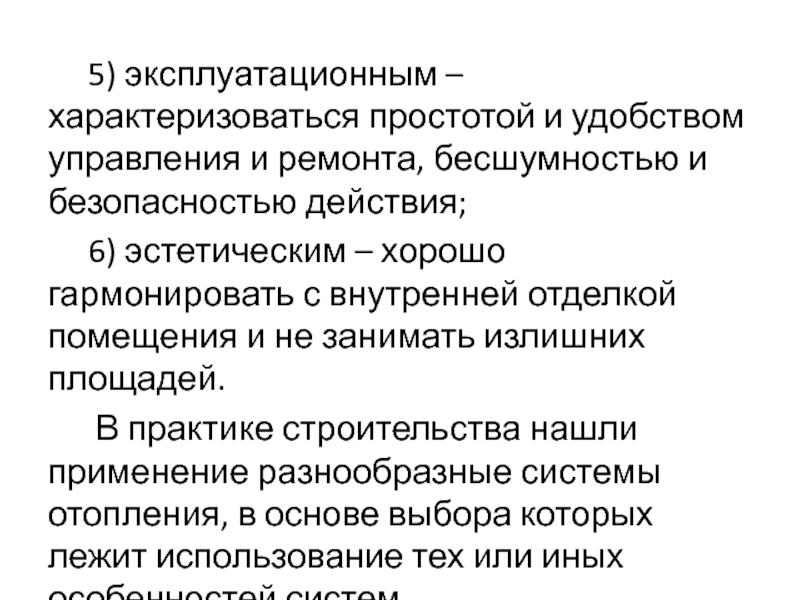

управления и ремонта, бесшумностью и безопасностью действия;
6)

эстетическим – хорошо гармонировать с внутренней отделкой помещения и не занимать излишних площадей.

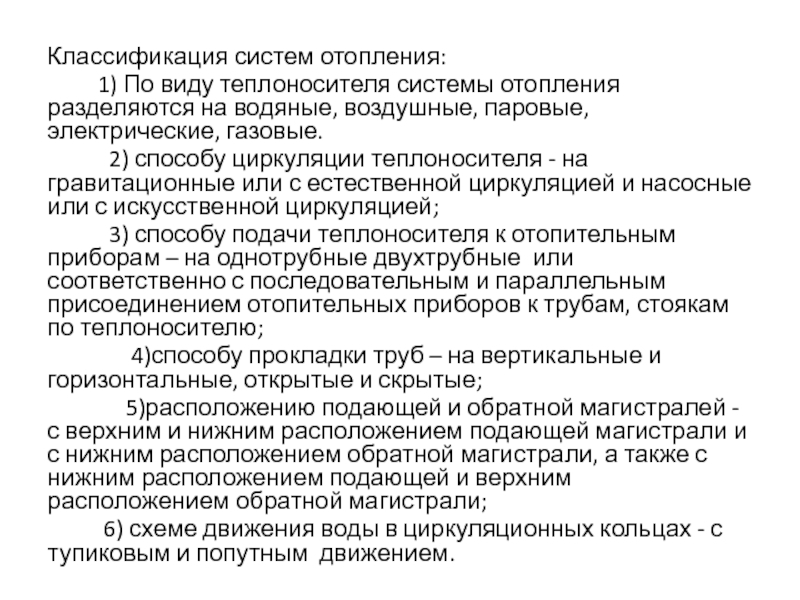

В практике строительства нашли применение разнообразные системы отопления, в основе выбора которых лежит использование тех или иных особенностей систем.

теплоносителя системы отопления разделяются на водяные, воздушные, паровые, электрические, газовые.

2) способу циркуляции теплоносителя - на гравитационные или с естественной циркуляцией и насосные или с искусственной циркуляцией;
3) способу подачи теплоносителя к отопительным приборам – на однотрубные двухтрубные или соответственно с последовательным и параллельным присоединением отопительных приборов к трубам, стоякам по теплоносителю;
4)способу прокладки труб – на вертикальные и горизонтальные, открытые и скрытые;
5)расположению подающей и обратной магистралей - с верхним и нижним расположением подающей магистрали и с нижним расположением обратной магистрали, а также с нижним расположением подающей и верхним расположением обратной магистрали;
6) схеме движения воды в циркуляционных кольцах - с тупиковым и попутным движением.

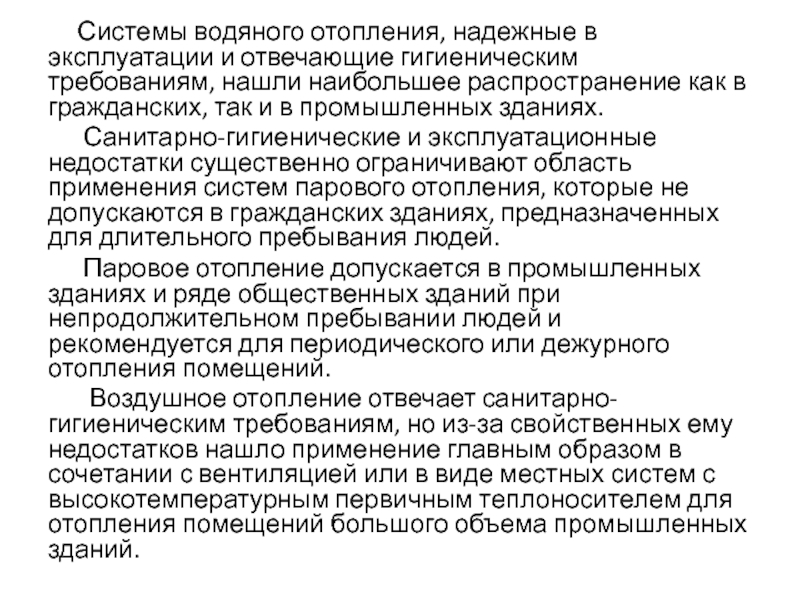

отвечающие гигиеническим требованиям, нашли наибольшее распространение как в гражданских, так

и в промышленных зданиях.
Санитарно-гигиенические и эксплуатационные недостатки существенно ограничивают область применения систем парового отопления, которые не допускаются в гражданских зданиях, предназначенных для длительного пребывания людей.
Паровое отопление допускается в промышленных зданиях и ряде общественных зданий при непродолжительном пребывании людей и рекомендуется для периодического или дежурного отопления помещений.
Воздушное отопление отвечает санитарно-гигиеническим требованиям, но из-за свойственных ему недостатков нашло применение главным образом в сочетании с вентиляцией или в виде местных систем с высокотемпературным первичным теплоносителем для отопления помещений большого объема промышленных зданий.

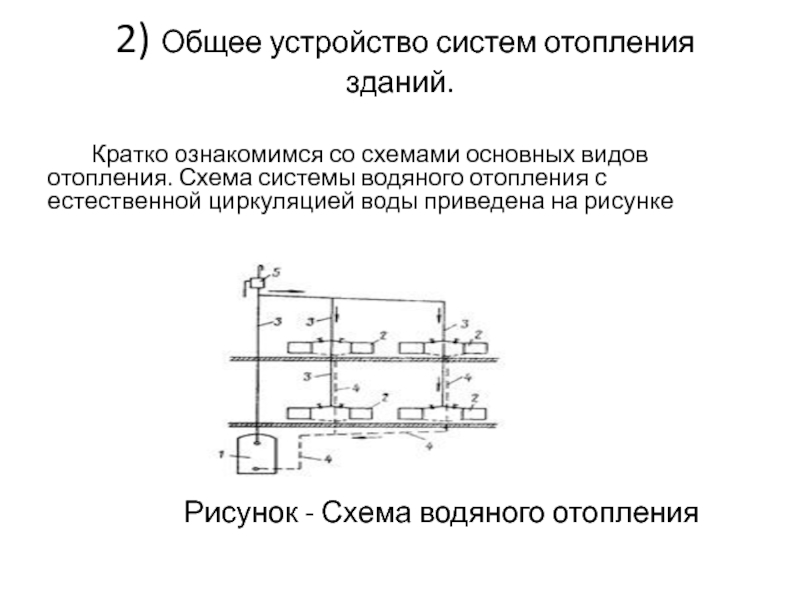

Кратко ознакомимся со схемами основных видов отопления. Схема системы

водяного отопления с естественной циркуляцией воды приведена на рисунке








Рисунок - Схема водяного отопления

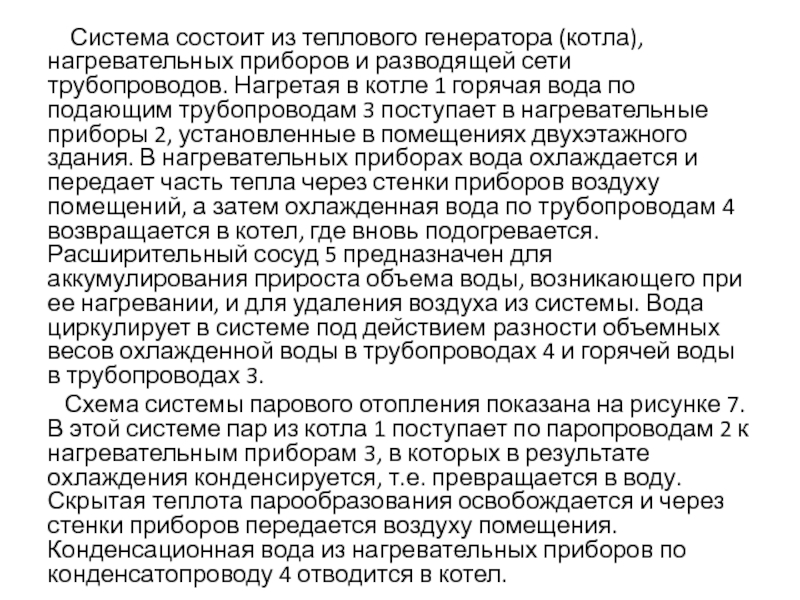

и разводящей сети трубопроводов. Нагретая в котле 1 горячая вода

по подающим трубопроводам 3 поступает в нагревательные приборы 2, установленные в помещениях двухэтажного здания. В нагревательных приборах вода охлаждается и передает часть тепла через стенки приборов воздуху помещений, а затем охлажденная вода по трубопроводам 4 возвращается в котел, где вновь подогревается. Расширительный сосуд 5 предназначен для аккумулирования прироста объема воды, возникающего при ее нагревании, и для удаления воздуха из системы. Вода циркулирует в системе под действием разности объемных весов охлажденной воды в трубопроводах 4 и горячей воды в трубопроводах 3.

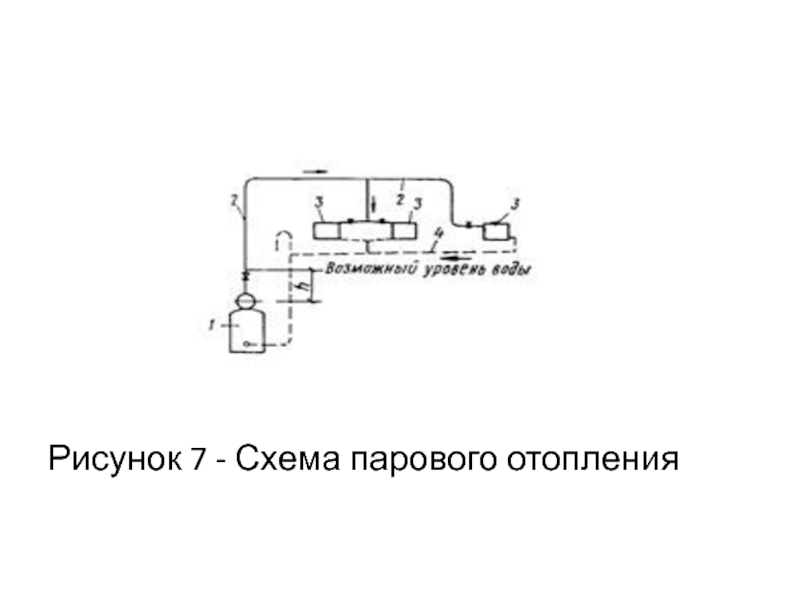

Схема системы парового отопления показана на рисунке 7. В этой системе пар из котла 1 поступает по паропроводам 2 к нагревательным приборам 3, в которых в результате охлаждения конденсируется, т.е. превращается в воду. Скрытая теплота парообразования освобождается и через стенки приборов передается воздуху помещения. Конденсационная вода из нагревательных приборов по конденсатопроводу 4 отводится в котел.

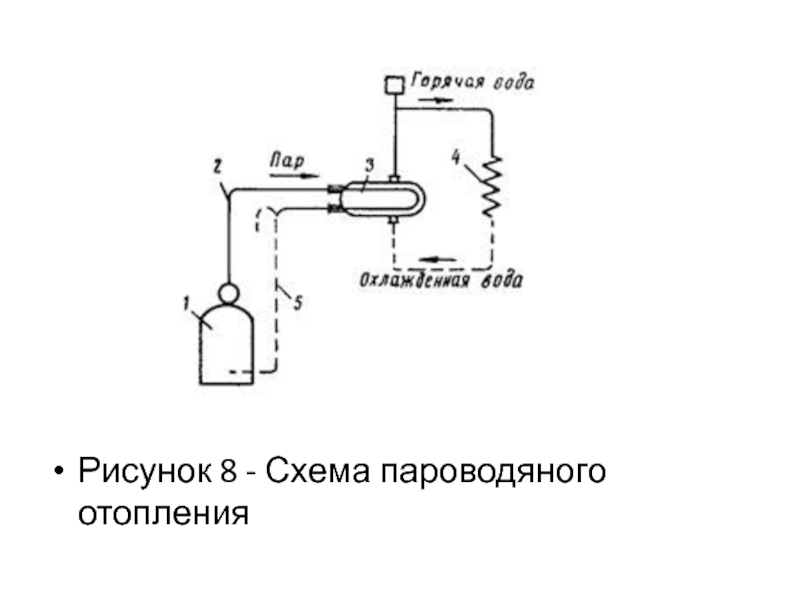

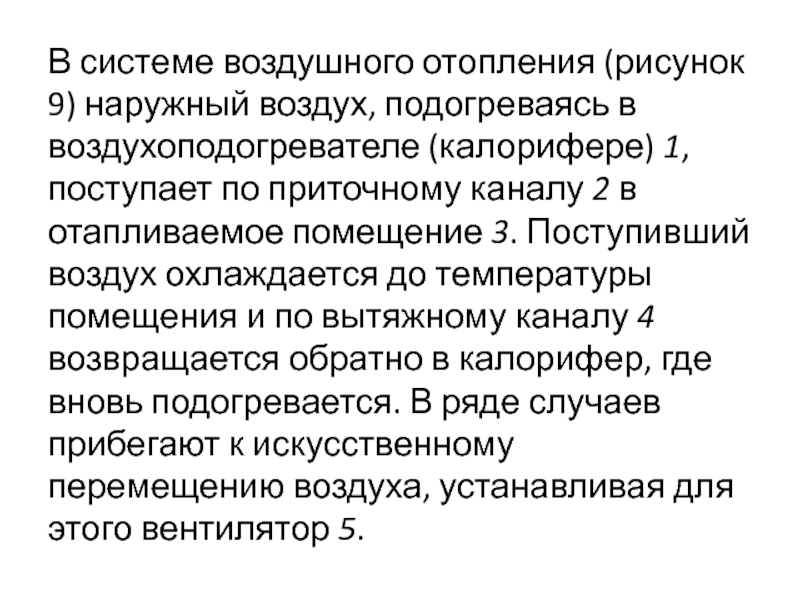

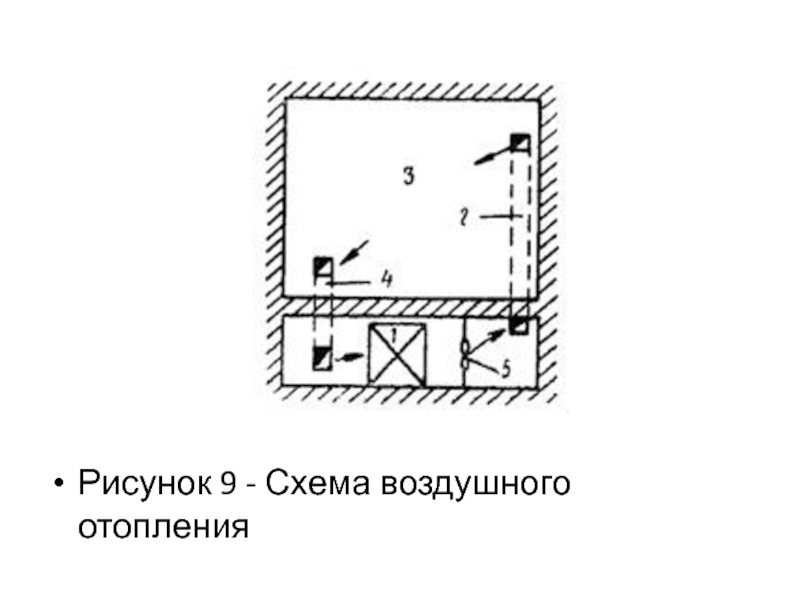

воздухоподогревателе (калорифере) 1, поступает по приточному каналу 2 в отапливаемое

помещение 3. Поступивший воздух охлаждается до температуры помещения и по вытяжному каналу 4 возвращается обратно в калорифер, где вновь подогревается. В ряде случаев прибегают к искусственному перемещению воздуха, устанавливая для этого вентилятор 5.

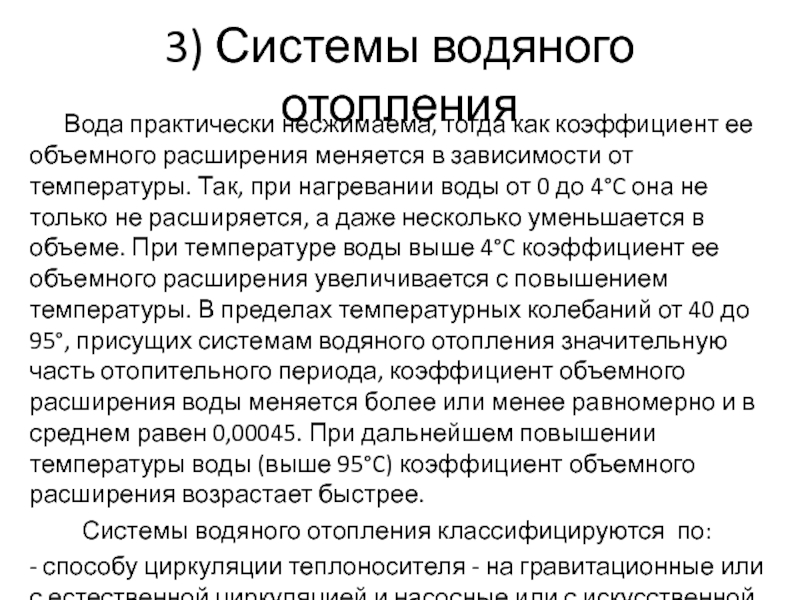

как коэффициент ее объемного расширения меняется в зависимости от температуры.

Так, при нагревании воды от 0 до 4°C она не только не расширяется, а даже несколько уменьшается в объеме. При температуре воды выше 4°C коэффициент ее объемного расширения увеличивается с повышением температуры. В пределах температурных колебаний от 40 до 95°, присущих системам водяного отопления значительную часть отопительного периода, коэффициент объемного расширения воды меняется более или менее равномерно и в среднем равен 0,00045. При дальнейшем повышении температуры воды (выше 95°C) коэффициент объемного расширения возрастает быстрее.
Системы водяного отопления классифицируются по:

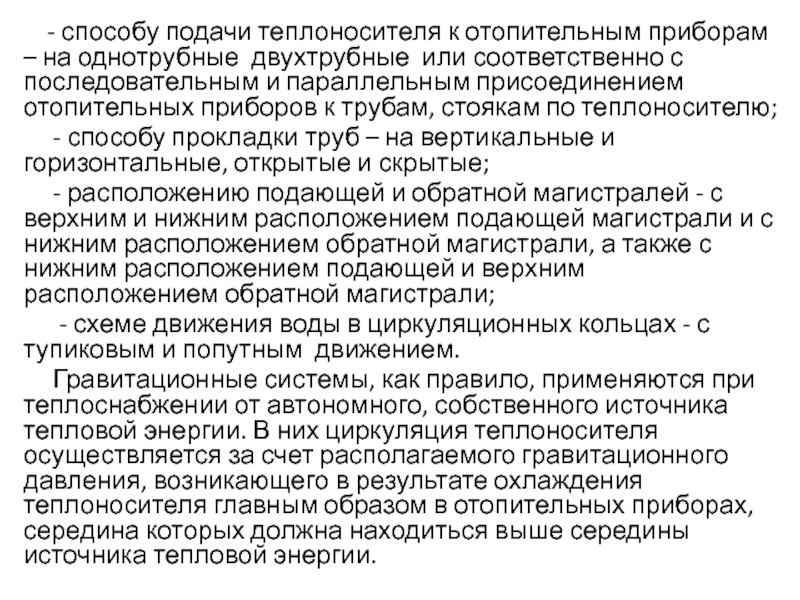

- способу циркуляции теплоносителя - на гравитационные или с естественной циркуляцией и насосные или с искусственной циркуляцией;

на однотрубные двухтрубные или соответственно с последовательным и параллельным присоединением

отопительных приборов к трубам, стоякам по теплоносителю;
- способу прокладки труб – на вертикальные и горизонтальные, открытые и скрытые;
- расположению подающей и обратной магистралей - с верхним и нижним расположением подающей магистрали и с нижним расположением обратной магистрали, а также с нижним расположением подающей и верхним расположением обратной магистрали;
- схеме движения воды в циркуляционных кольцах - с тупиковым и попутным движением.
Гравитационные системы, как правило, применяются при теплоснабжении от автономного, собственного источника тепловой энергии. В них циркуляция теплоносителя осуществляется за счет располагаемого гравитационного давления, возникающего в результате охлаждения теплоносителя главным образом в отопительных приборах, середина которых должна находиться выше середины источника тепловой энергии.

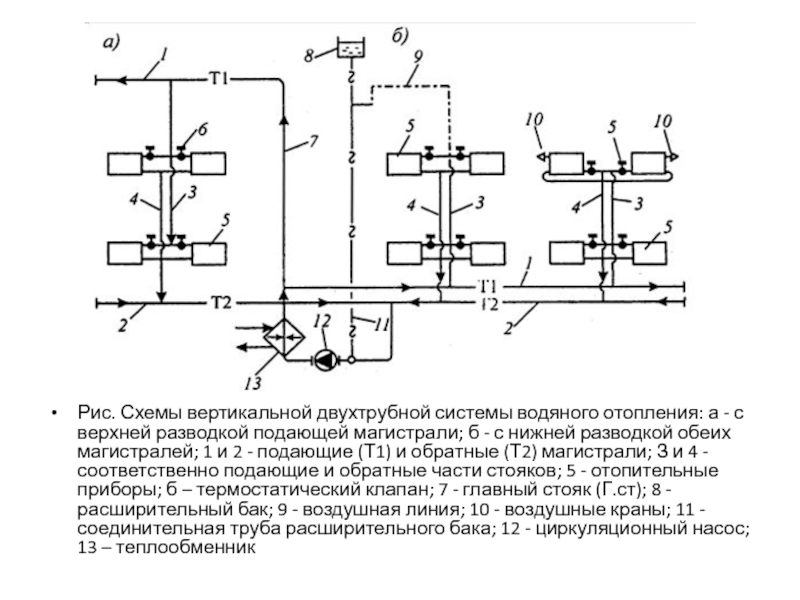

верхней разводкой подающей магистрали; б - с нижней разводкой обеих

магистралей; 1 и 2 - подающие (Т1) и обратные (Т2) магистрали; З и 4 - соответственно подающие и обратные части стояков; 5 - отопительные приборы; б – термостатический клапан; 7 - главный стояк (Г.ст); 8 - расширительный бак; 9 - воздушная линия; 10 - воздушные краны; 11 - соединительная труба расширительного бака; 12 - циркуляционный насос; 13 – теплообменник

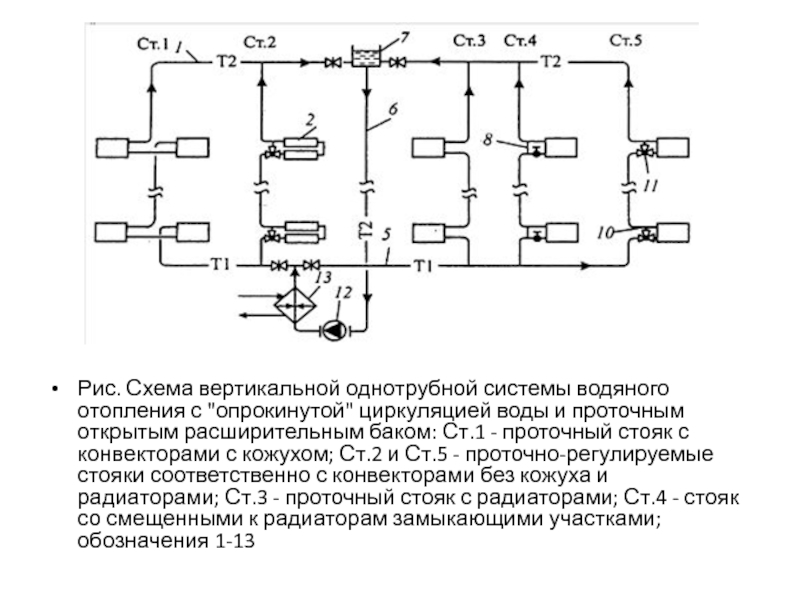

воды и проточным открытым расширительным баком: Ст.1 - проточный стояк

с конвекторами с кожухом; Ст.2 и Ст.5 - проточно-регулируемые стояки соответственно с конвекторами без кожуха и радиаторами; Ст.3 - проточный стояк с радиаторами; Ст.4 - стояк со смещенными к радиаторам замыкающими участками; обозначения 1-13

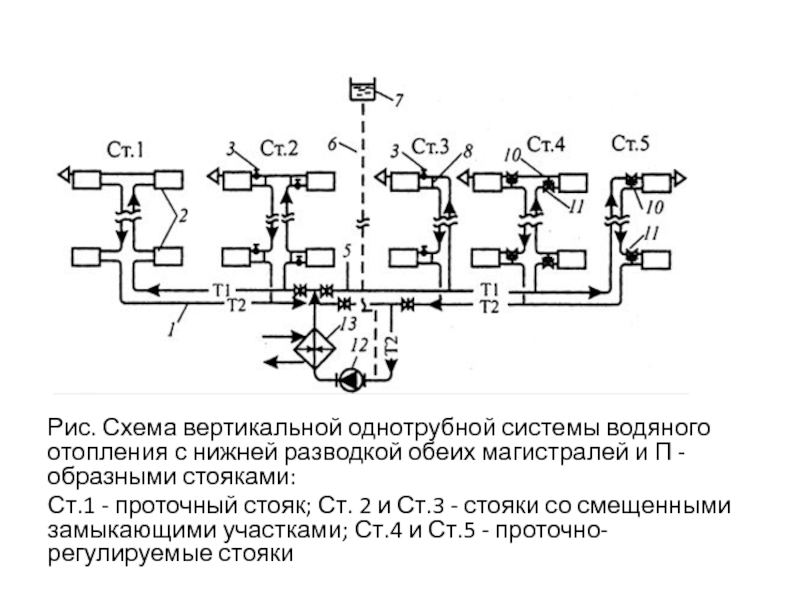

обеих магистралей и П - образными стояками:
Ст.1 - проточный стояк;

Ст. 2 и Ст.3 - стояки со смещенными замыкающими участками; Ст.4 и Ст.5 - проточно-регулируемые стояки

ветвь для приборов, расположенных на разных этажах; II - проточная

бифилярная ветвь; III - ветвь с замыкающими участками; 1 - радиаторы; 2 - воздушная труба; З - воздушные краны; 4 - подающий стояк; 5 - обратный стояк; б - запорно-регулирующая арматура; 7 – открытый расширительный бак; 8 - конвекторы двухтрубные; 9 - краны типа КРП; 10 - осевой замыкающий участок; 11 - обратная магистраль; 12 - циркуляционный насос; 13- теплообменник при повышенном уровне теплозащиты здания.

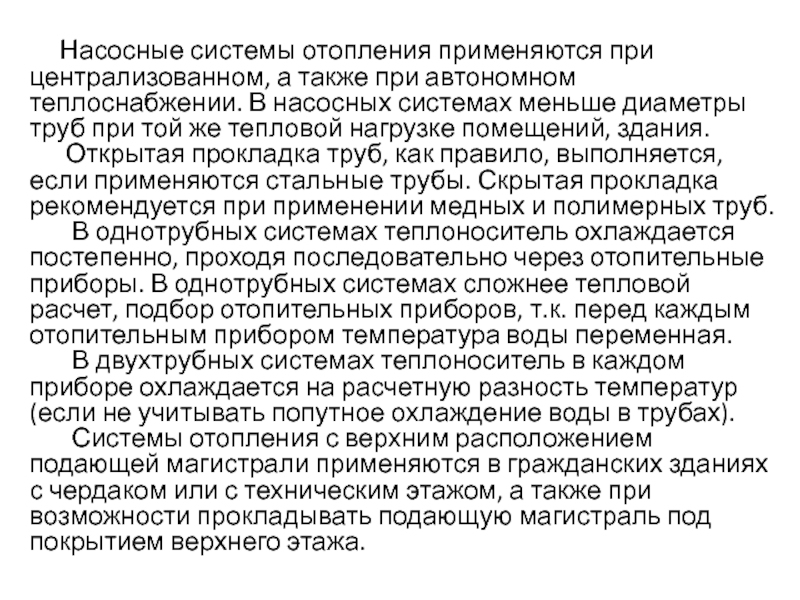

также при автономном теплоснабжении. В насосных системах меньше диаметры труб

при той же тепловой нагрузке помещений, здания.
Открытая прокладка труб, как правило, выполняется, если применяются стальные трубы. Скрытая прокладка рекомендуется при применении медных и полимерных труб.
В однотрубных системах теплоноситель охлаждается постепенно, проходя последовательно через отопительные приборы. В однотрубных системах сложнее тепловой расчет, подбор отопительных приборов, т.к. перед каждым отопительным прибором температура воды переменная.
В двухтрубных системах теплоноситель в каждом приборе охлаждается на расчетную разность температур (если не учитывать попутное охлаждение воды в трубах).
Системы отопления с верхним расположением подающей магистрали применяются в гражданских зданиях с чердаком или с техническим этажом, а также при возможности прокладывать подающую магистраль под покрытием верхнего этажа.

точках подающих магистралей системы. Из систем с нижним расположением обеих

магистралей удаление воздуха осуществляется через воздушные краны, устанавливаемые в пробках радиаторов верхних этажей или в верхних точках стояков, когда в качестве отопительных приборов применяют конвекторы, гладкие и ребристые трубы.
В жилых домах с поквартирным учетом тепловой энергии предусматриваются двухтрубные или однотрубные системы водяного отопления с горизонтальной разводкой труб в пределах квартиры (в напольном исполнении или в конструкции пола) к отопительным приборам от распределительного коллектора, присоединяемого к межквартирным стоякам.
При проектировании систем с тупиковым движением воды сложнее выполнить гидравлическую увязку циркуляционных колец без балансировочных клапанов, устанавливаемых на стояках.

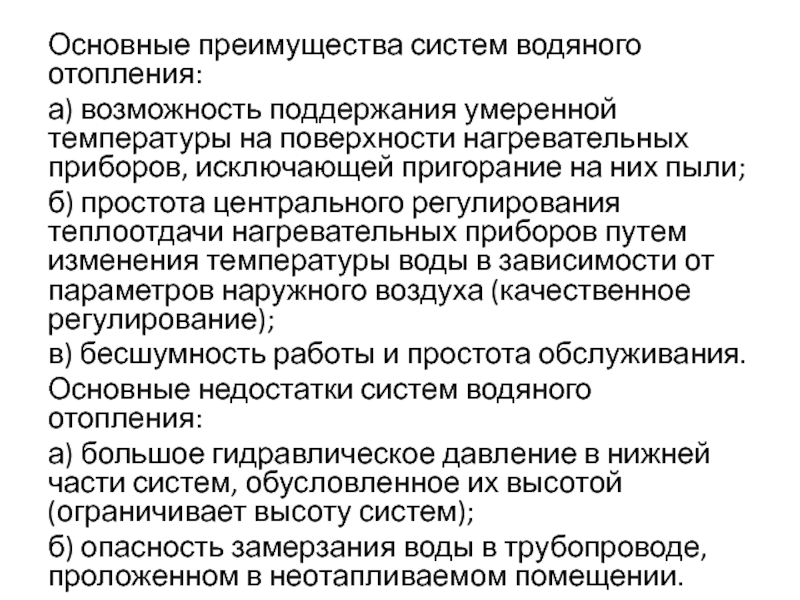

поверхности нагревательных приборов, исключающей пригорание на них пыли;
б) простота центрального

регулирования теплоотдачи нагревательных приборов путем изменения температуры воды в зависимости от параметров наружного воздуха (качественное регулирование);
в) бесшумность работы и простота обслуживания.
Основные недостатки систем водяного отопления:
а) большое гидравлическое давление в нижней части систем, обусловленное их высотой (ограничивает высоту систем);
б) опасность замерзания воды в трубопроводе, проложенном в неотапливаемом помещении.

довольно прочное химическое соединение и не разлагается.
При нагревании воды до

температуры свыше 40°С растворимость газов и воздуха резко падает, и они начинают выделяться из воды. Поэтому нагревательные приборы и стальные трубы системы водяного отопления, заполненные водой с температурой около 100°С, не подвергаются ни разъеданию, ни коррозии.

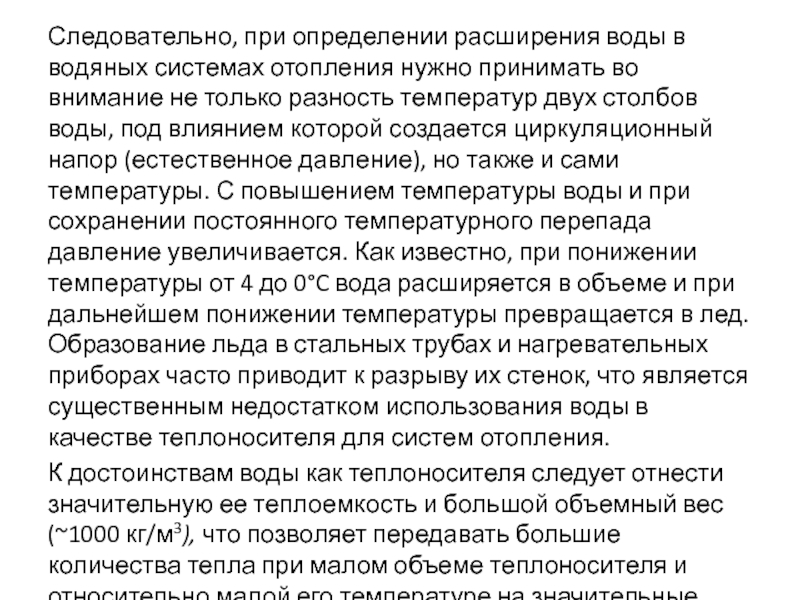

Вода практически несжимаема, тогда как коэффициент ее объемного расширения меняется в зависимости от температуры. Так, при нагревании воды от 0 до 4°C она не только не расширяется, а даже несколько уменьшается в объеме. При температуре воды выше 4°C коэффициент ее объемного расширения увеличивается с повышением температуры.

принимать во внимание не только разность температур двух столбов воды,

под влиянием которой создается циркуляционный напор (естественное давление), но также и сами температуры. С повышением температуры воды и при сохранении постоянного температурного перепада давление увеличивается. Как известно, при понижении температуры от 4 до 0°C вода расширяется в объеме и при дальнейшем понижении температуры превращается в лед. Образование льда в стальных трубах и нагревательных приборах часто приводит к разрыву их стенок, что является существенным недостатком использования воды в качестве теплоносителя для систем отопления.
К достоинствам воды как теплоносителя следует отнести значительную ее теплоемкость и большой объемный вес (~1000 кг/м3), что позволяет передавать большие количества тепла при малом объеме теплоносителя и относительно малой его температуре на значительные расстояния.

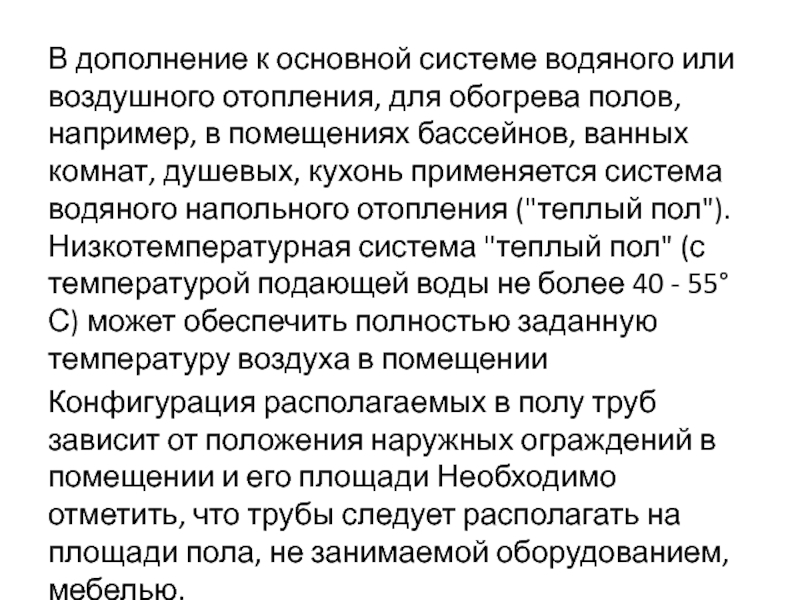

обогрева полов, например, в помещениях бассейнов, ванных комнат, душевых, кухонь

применяется система водяного напольного отопления ("теплый пол"). Низкотемпературная система "теплый пол" (с температурой подающей воды не более 40 - 55°С) может обеспечить полностью заданную температуру воздуха в помещении

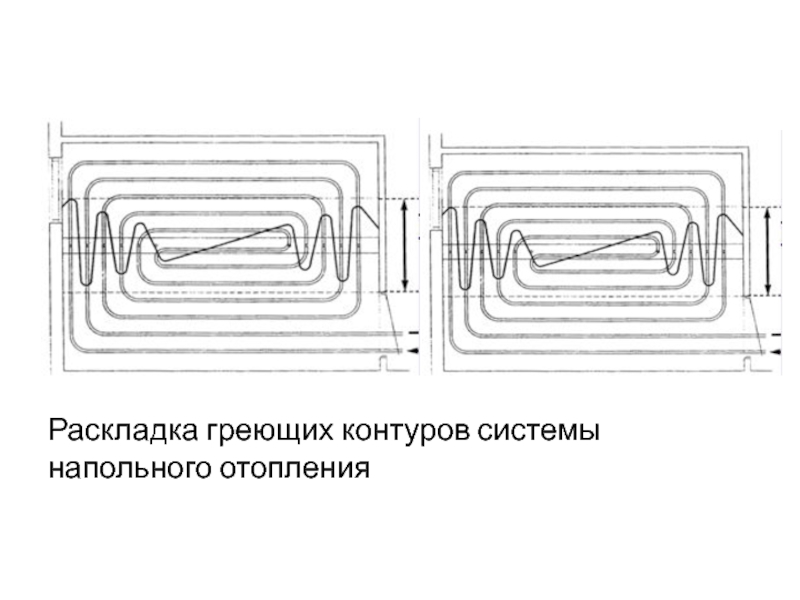

Конфигурация располагаемых в полу труб зависит от положения наружных ограждений в помещении и его площади Необходимо отметить, что трубы следует располагать на площади пола, не занимаемой оборудованием, мебелью.

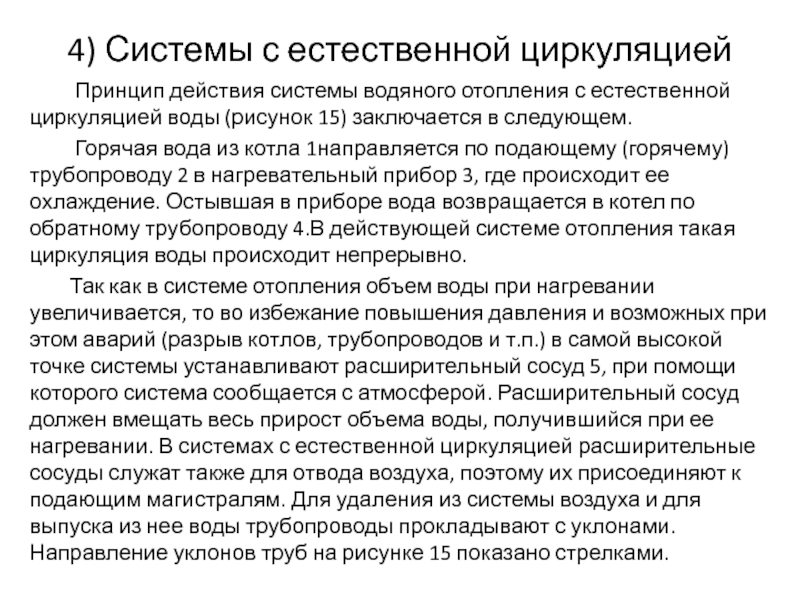

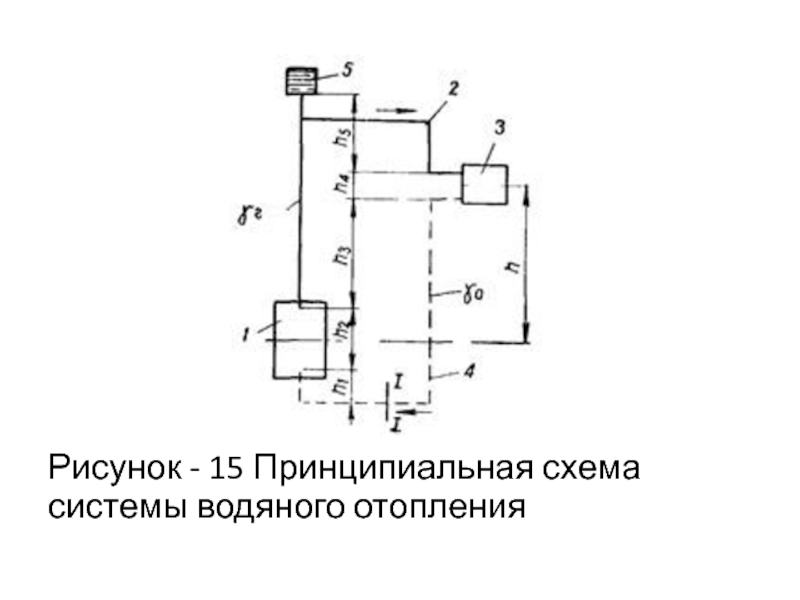

действия системы водяного отопления с естественной циркуляцией воды (рисунок 15)

заключается в следующем.
Горячая вода из котла 1направляется по подающему (горячему) трубопроводу 2 в нагревательный прибор 3, где происходит ее охлаждение. Остывшая в приборе вода возвращается в котел по обратному трубопроводу 4.В действующей системе отопления такая циркуляция воды происходит непрерывно.
Так как в системе отопления объем воды при нагревании увеличивается, то во избежание повышения давления и возможных при этом аварий (разрыв котлов, трубопроводов и т.п.) в самой высокой точке системы устанавливают расширительный сосуд 5, при помощи которого система сообщается с атмосферой. Расширительный сосуд должен вмещать весь прирост объема воды, получившийся при ее нагревании. В системах с естественной циркуляцией расширительные сосуды служат также для отвода воздуха, поэтому их присоединяют к подающим магистралям. Для удаления из системы воздуха и для выпуска из нее воды трубопроводы прокладывают с уклонами. Направление уклонов труб на рисунке 15 показано стрелками.

расстоянию от середины котла до середины нагревательного прибора, умноженному на

разность объемных весов охлажденной и нагретой воды.
В системе, изображенной на рисунке 15, движение воды по подающим и обратным трубопроводам происходит только за счет разности давлений столбов нагретой и охлажденной воды.
Нагретая в котле вода поднимается вверх по трубопроводу 3, а на смену ей в котел снизу поступает охлажденная вода по трубопроводу 4. Таким образом, циркуляция воды происходит вследствие разности ее объемных весов в подающих и обратных трубопроводах.
Для определения величины циркуляционного давления, возникающего в системе, допустим, что вода, нагреваемая в котле, охлаждается только в нагревательном
Рассматривая давление, действующее на сечение I–Iобратного трубопровода (см. рисунок 15), можно убедиться, что с правой стороны на это сечение давит столб охлажденной, а следовательно, более тяжелой воды; с левой же стороны сечение испытывает давление столба нагретой, более легкой воды. Под влиянием разности этих давлений в системе и возникает циркуляция воды.

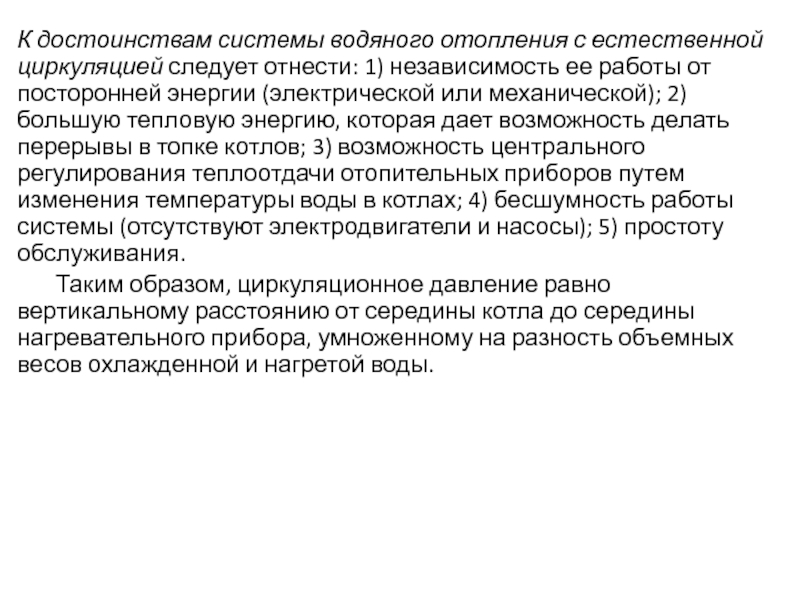

1) независимость ее работы от посторонней энергии (электрической или механической);

2) большую тепловую энергию, которая дает возможность делать перерывы в топке котлов; 3) возможность центрального регулирования теплоотдачи отопительных приборов путем изменения температуры воды в котлах; 4) бесшумность работы системы (отсутствуют электродвигатели и насосы); 5) простоту обслуживания.

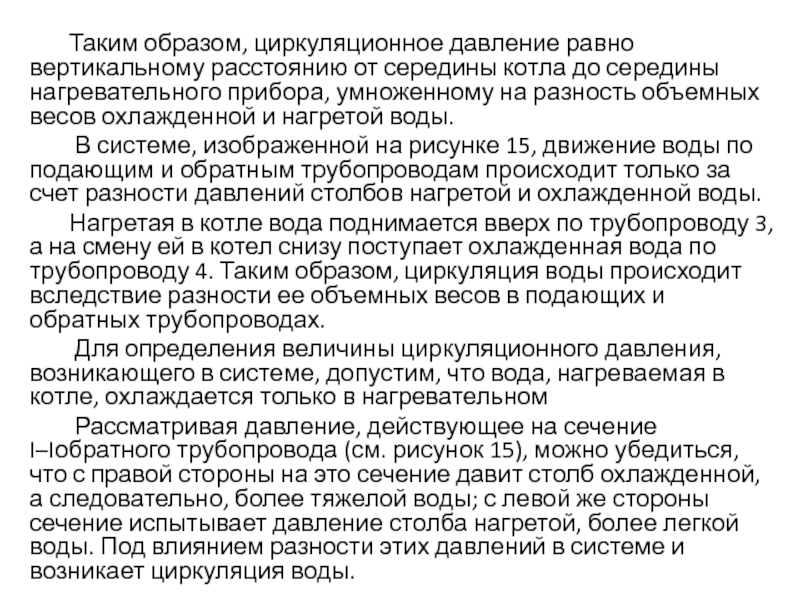

Таким образом, циркуляционное давление равно вертикальному расстоянию от середины котла до середины нагревательного прибора, умноженному на разность объемных весов охлажденной и нагретой воды.

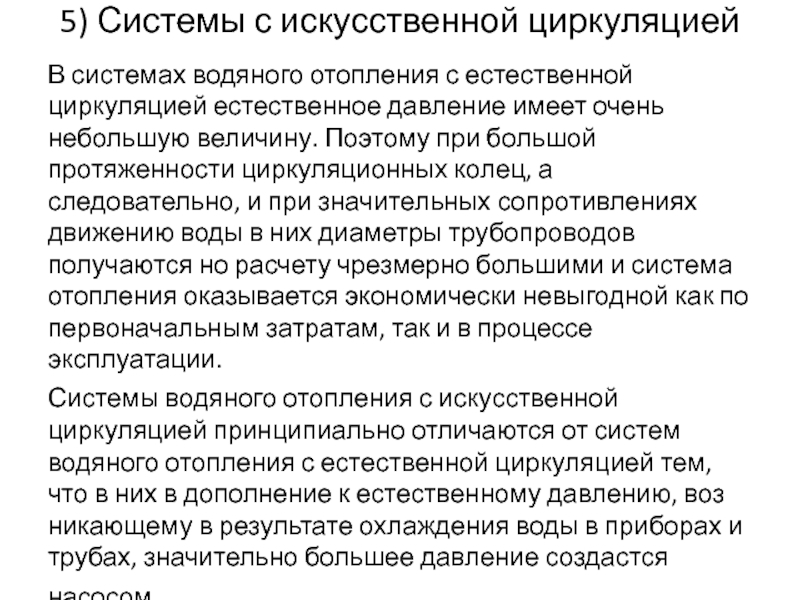

циркуляцией естест­венное давление имеет очень небольшую величину. Поэтому при боль­шой

протяженности циркуляционных колец, а следовательно, и при зна­чительных сопротивлениях движению воды в них диаметры трубопро­водов получаются но расчету чрезмерно большими и система отопления оказывается экономически невыгодной как по первоначальным затра­там, так и в процессе эксплуатации.
Системы водяного отопления с искусственной циркуляцией принци­пиально отличаются от систем водяного отопления с естественной цир­куляцией тем, что в них в дополнение к естественному давлению, воз­никающему в результате охлаждения воды в приборах и трубах, значи­тельно большее давление создастся насосом.

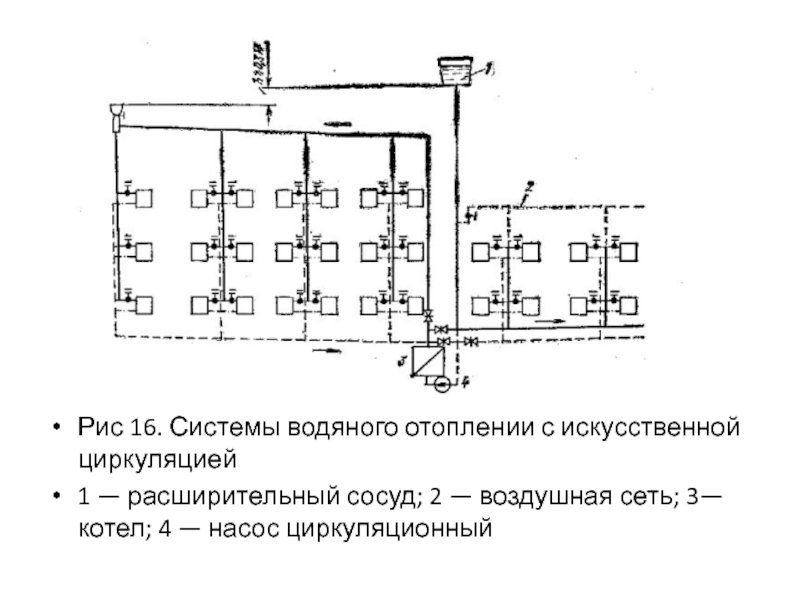

сосуд; 2 — воздушная сеть; 3—котел; 4 — насос циркуляционный

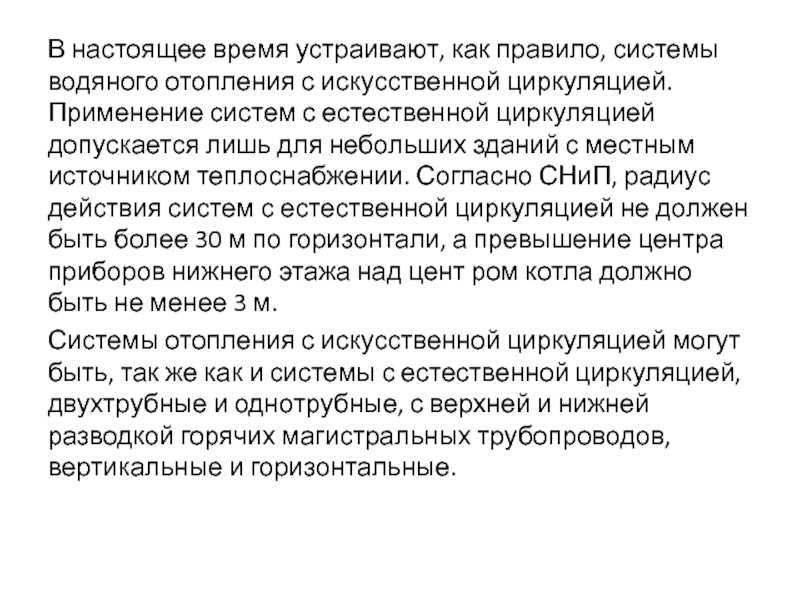

искусственной циркуляцией. Применение систем с естест­венной циркуляцией допускается лишь для

небольших зданий с мест­ным источником теплоснабжении. Согласно СНиП, радиус дей­ствия систем с естественной циркуляцией не должен быть более 30 м по горизонтали, а превышение центра приборов нижнего этажа над цент ром котла должно быть не менее 3 м.
Системы отопления с искусственной циркуляцией могут быть, так же как и системы с естественной циркуляцией, двухтрубные и однотрубные, с верхней и нижней разводкой горячих магистральных трубопроводов, вертикальные и горизонтальные.

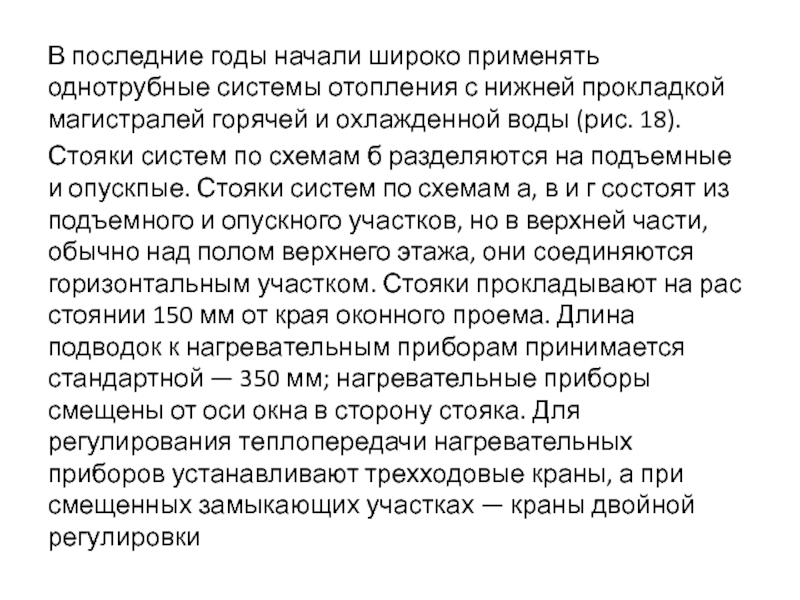

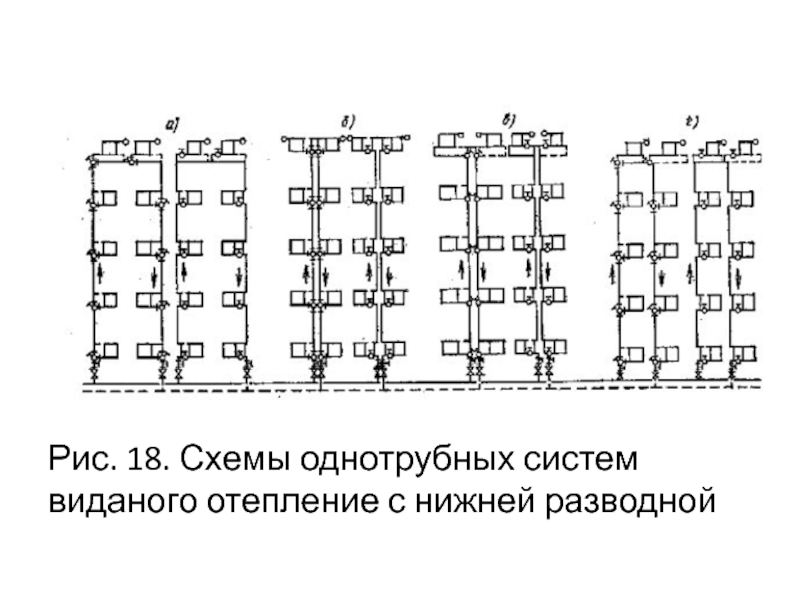

нижней прокладкой магистралей горячей и охлажденной воды (рис. 18).
Стояки систем

по схемам б разделяются на подъемные и опускпые. Стояки систем по схемам а, в и г состоят из подъемного и опускного участков, но в верхней части, обычно над полом верхнего этажа, они соединяются горизонтальным участком. Стояки прокладывают на рас­стоянии 150 мм от края оконного проема. Длина подводок к нагрева­тельным приборам принимается стандартной — 350 мм; нагревательные приборы смещены от оси окна в сторону стояка. Для регулирования теплопередачи нагревательных приборов устанавливают трехходовые краны, а при смещенных замыкающих участках — краны двойной регу­лировки

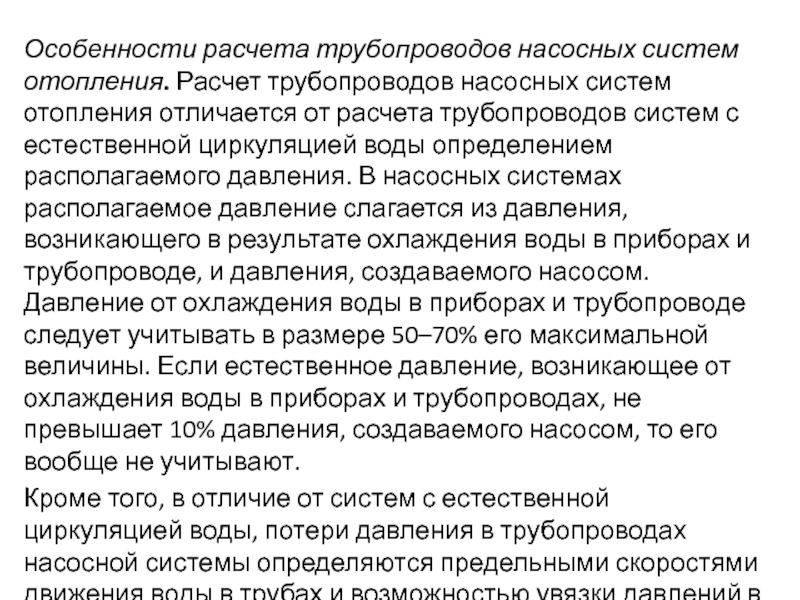

отопления отличается от расчета трубопроводов систем с естественной циркуляцией воды

определением располагаемого давления. В насосных системах располагаемое давление слагается из давления, возникающего в результате охлаждения воды в приборах и трубопроводе, и давления, создаваемого насосом. Давление от охлаждения воды в приборах и трубопроводе следует учитывать в размере 50–70% его максимальной величины. Если естественное давление, возникающее от охлаждения воды в приборах и трубопроводах, не превышает 10% давления, создаваемого насосом, то его вообще не учитывают.
Кроме того, в отличие от систем с естественной циркуляцией воды, потери давления в трубопроводах насосной системы определяются предельными скоростями движения воды в трубах и возможностью увязки давлений в отдельных кольцах.

насосом. При присоединении системы отопления непосредственно к тепловым сетям централизованного

теплоснабжения оно равно разности давлений в наружной сети (подающего и обратного трубопровода) на вводе в здание; для систем отопления, работающих от котельной, но с перспективой присоединения их к тепловым сетям посредством элеватора, – не более 1000–1200 кгс/м2; для систем, которые не имеют перспектив присоединения к централизованному теплоснабжению, оно определяется исходя из максимально предельно допустимых скоростей движения воды в трубопроводах.
Наряду с большими достоинствами насосные системы отопления имеют и некоторые недостатки, к основным из которых относится зависимость их работы от непрерывного снабжения электроэнергией, так как при длительной остановке насосов возникает опасность замерзания воды в отдельных частях систем.
