Общие сведения о сварке презентация, доклад

Знаете ли выКакие способы соединения деталей существуют? Перечислите их.Кто изобрёл современные виды сварки?Что такое сварка? – попробуйте сформулировать.Какие виды сварки вы знаете? (командная игра).

Слайды и текст этой презентации

Слайд 1Общие сведения о сварке
определение сварки и ее сущность. Классификация видов

сварки: сварка плавлением и ее подвиды, сварка давлением и ее

подвиды.
Способы сварки.
Общие сведения о сваркеопределение сварки и ее сущность. Классификация видов сварки: сварка плавлением и ее подвиды, сварка

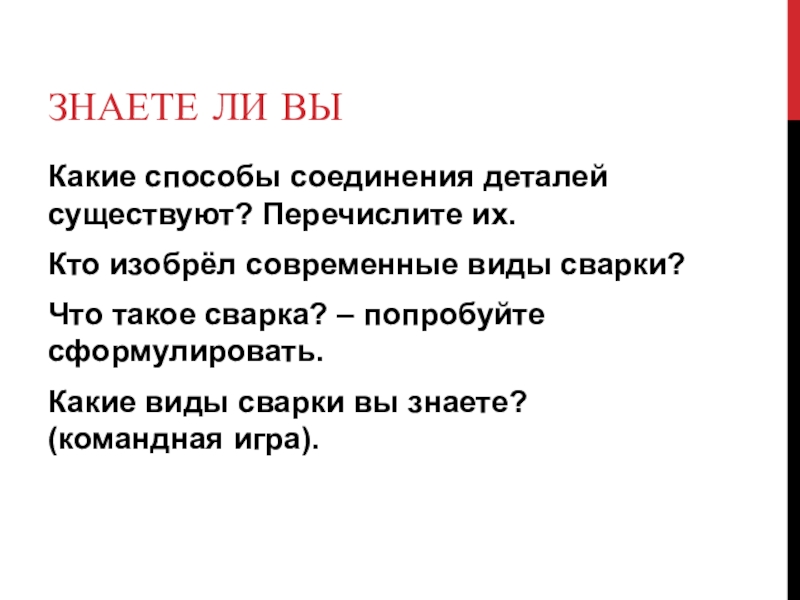

Слайд 2Знаете ли вы
Какие способы соединения деталей существуют? Перечислите их.
Кто изобрёл

современные виды сварки?
Что такое сварка? – попробуйте сформулировать.
Какие виды сварки

вы знаете? (командная игра).

Знаете ли выКакие способы соединения деталей существуют? Перечислите их.Кто изобрёл современные виды сварки?Что такое сварка? – попробуйте

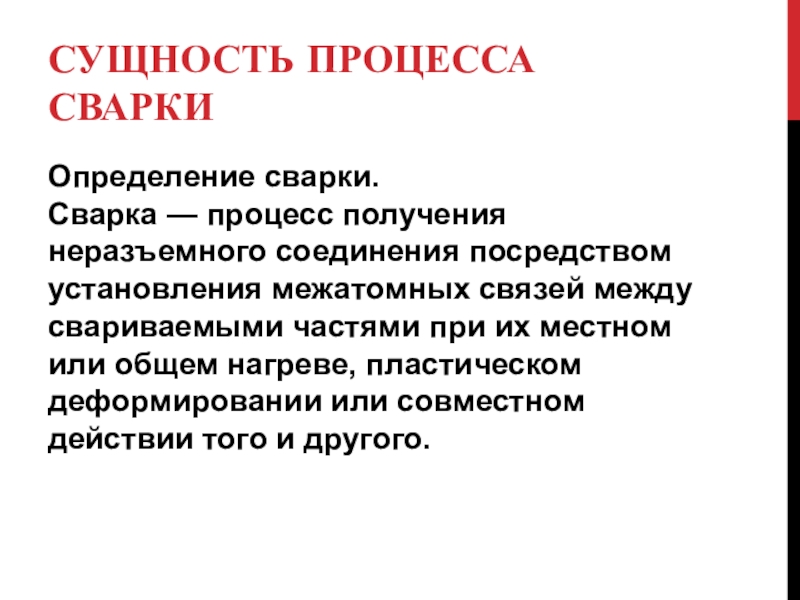

Слайд 3Сущность процесса сварки
Определение сварки. Сварка — процесс получения неразъемного соединения посредством

установления межатомных связей между свариваемыми частями при их местном или

общем нагреве, пластическом деформировании или совместном действии того и другого.
Сущность процесса сваркиОпределение сварки. Сварка — процесс получения неразъемного соединения посредством установления межатомных связей между свариваемыми частями

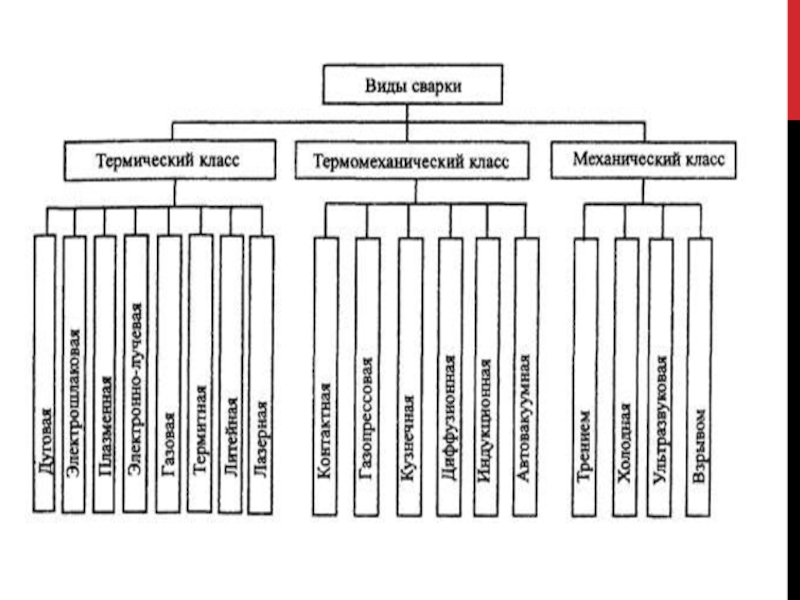

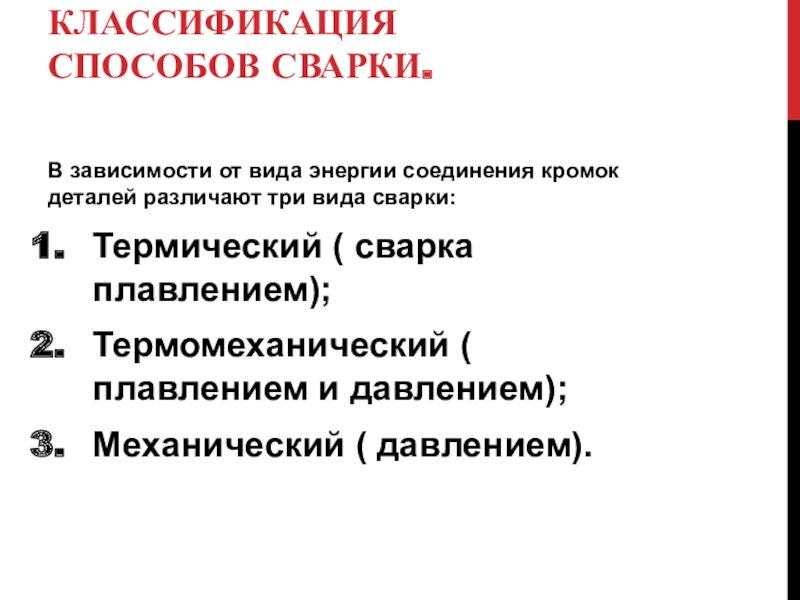

Слайд 4Классификация способов сварки.
В зависимости от вида энергии соединения кромок деталей

различают три вида сварки:
Термический ( сварка плавлением);
Термомеханический ( плавлением и

давлением);
Механический ( давлением).
Классификация способов сварки. В зависимости от вида энергии соединения кромок деталей различают три вида сварки:Термический ( сварка

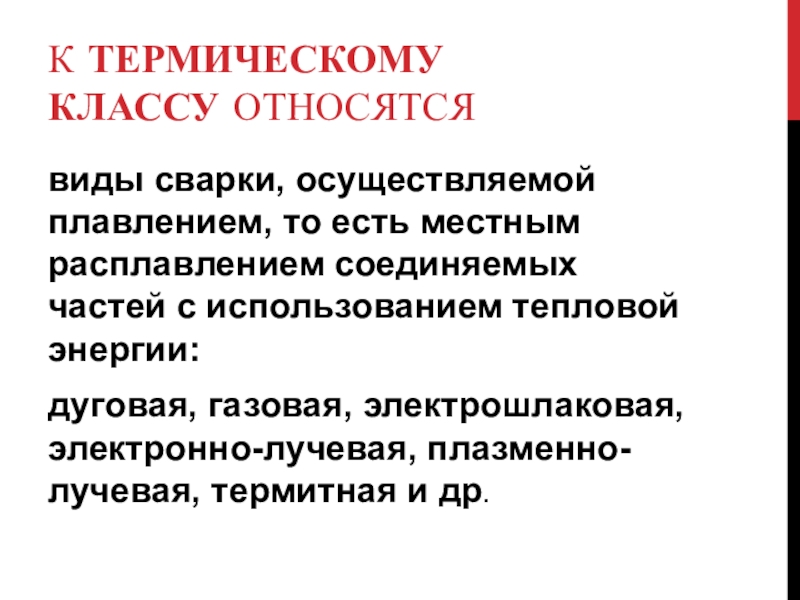

Слайд 6К термическому классу относятся
виды сварки, осуществляемой плавлением, то есть местным

расплавлением соединяемых частей с использованием тепловой энергии:
дуговая, газовая, электрошлаковая,

электронно-лучевая, плазменно-лучевая, термитная и др.
К термическому классу относятся виды сварки, осуществляемой плавлением, то есть местным расплавлением соединяемых частей с использованием тепловой энергии:

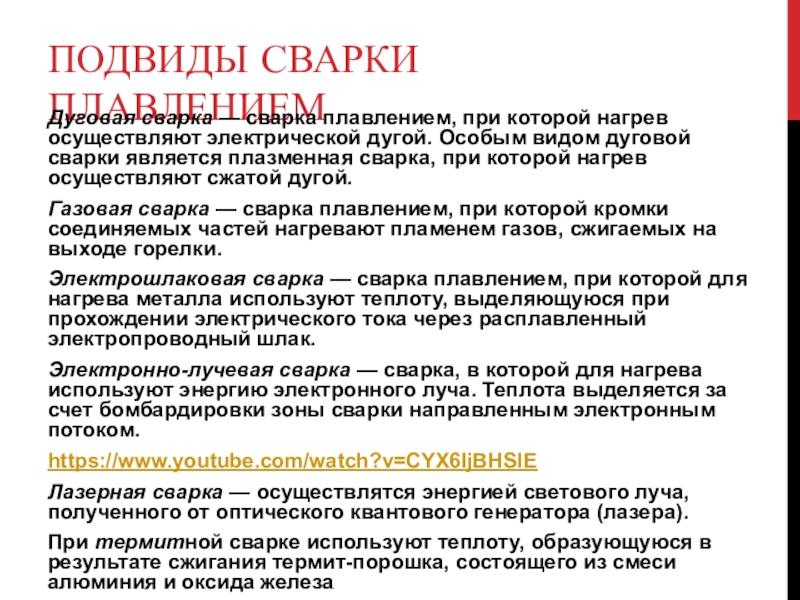

Слайд 7Подвиды сварки плавлением
Дуговая сварка — сварка плавлением, при которой нагрев

осуществляют электрической дугой. Особым видом дуговой сварки является плазменная сварка,

при которой нагрев осуществляют сжатой дугой.
Газовая сварка — сварка плавлением, при которой кромки соединяемых частей нагревают пламенем газов, сжигаемых на выходе горелки.
Электрошлаковая сварка — сварка плавлением, при которой для нагрева металла используют теплоту, выделяющуюся при прохождении электрического тока через расплавленный электропроводный шлак.
Электронно-лучевая сварка — сварка, в которой для нагрева используют энергию электронного луча. Теплота выделяется за счет бомбардировки зоны сварки направленным электронным потоком.
https://www.youtube.com/watch?v=CYX6IjBHSlE
Лазерная сварка — осуществлятся энергией светового луча, полученного от оптического квантового генератора (лазера).
При термитной сварке используют теплоту, образующуюся в результате сжигания термит-порошка, состоящего из смеси алюминия и оксида железа.

Подвиды сварки плавлениемДуговая сварка — сварка плавлением, при которой нагрев осуществляют электрической дугой. Особым видом дуговой сварки

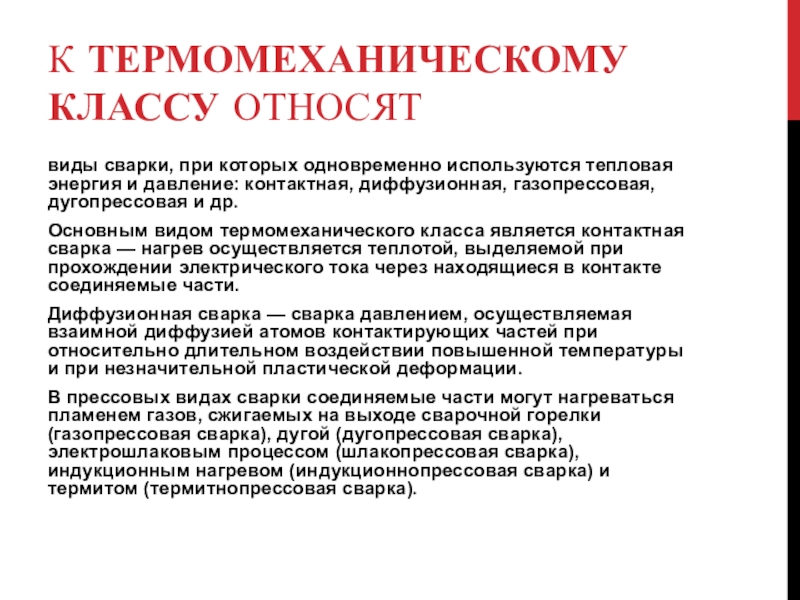

Слайд 9К термомеханическому классу относят
виды сварки, при которых одновременно используются тепловая

энергия и давление: контактная, диффузионная, газопрессовая, дугопрессовая и др.
Основным видом

термомеханического класса является контактная сварка — нагрев осуществляется теплотой, выделяемой при прохождении электрического тока через находящиеся в контакте соединяемые части.
Диффузионная сварка — сварка давлением, осуществляемая взаимной диффузией атомов контактирующих частей при относительно длительном воздействии повышенной температуры и при незначительной пластической деформации.
В прессовых видах сварки соединяемые части могут нагреваться пламенем газов, сжигаемых на выходе сварочной горелки (газопрессовая сварка), дугой (дугопрессовая сварка), электрошлаковым процессом (шлакопрессовая сварка), индукционным нагревом (индукционнопрессовая сварка) и термитом (термитнопрессовая сварка).
К термомеханическому классу относят виды сварки, при которых одновременно используются тепловая энергия и давление: контактная, диффузионная, газопрессовая, дугопрессовая

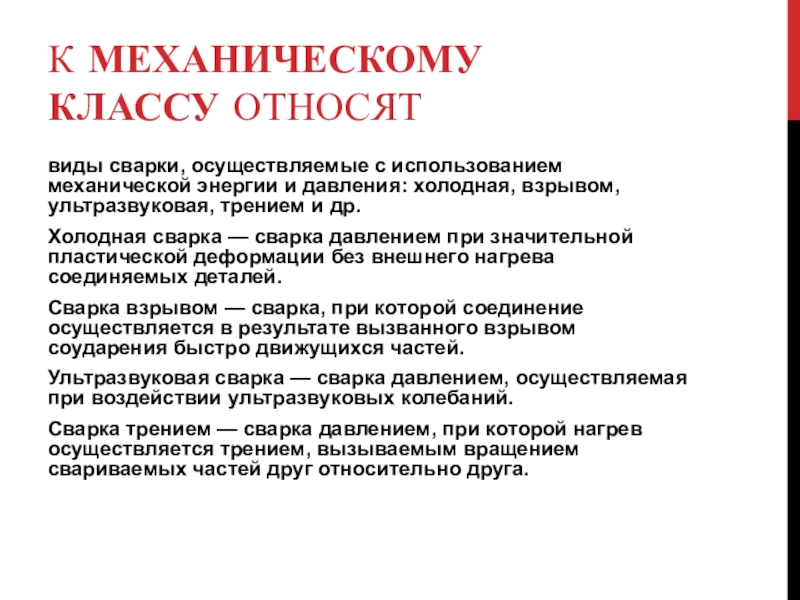

Слайд 10К механическому классу относят
виды сварки, осуществляемые с использованием механической энергии

и давления: холодная, взрывом, ультразвуковая, трением и др.
Холодная сварка —

сварка давлением при значительной пластической деформации без внешнего нагрева соединяемых деталей.
Сварка взрывом — сварка, при которой соединение осуществляется в результате вызванного взрывом соударения быстро движущихся частей.
Ультразвуковая сварка — сварка давлением, осуществляемая при воздействии ультразвуковых колебаний.
Сварка трением — сварка давлением, при которой нагрев осуществляется трением, вызываемым вращением свариваемых частей друг относительно друга.

К механическому классу относят виды сварки, осуществляемые с использованием механической энергии и давления: холодная, взрывом, ультразвуковая, трением и

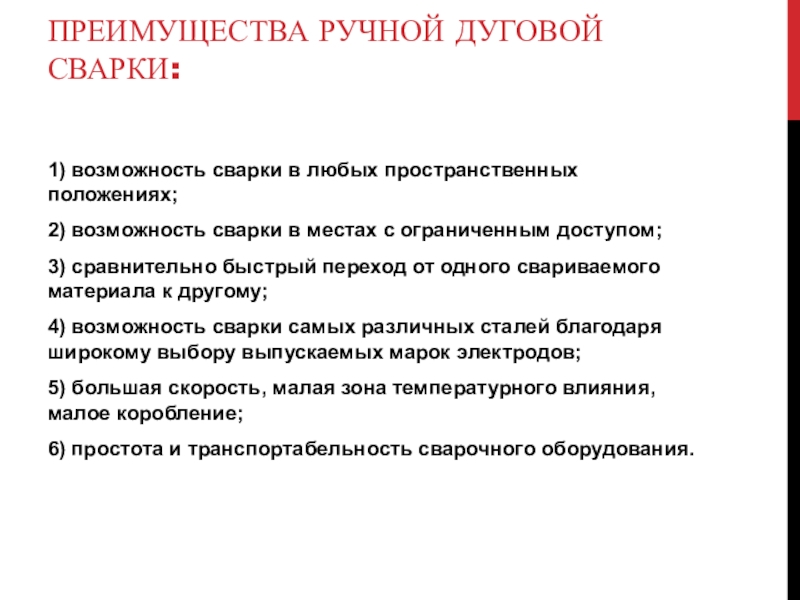

Слайд 12 Преимущества ручной дуговой сварки:
1) возможность сварки в любых пространственных положениях;
2)

возможность сварки в местах с ограниченным доступом;
3) сравнительно быстрый переход

от одного свариваемого материала к другому;
4) возможность сварки самых различных сталей благодаря широкому выбору выпускаемых марок электродов;
5) большая скорость, малая зона температурного влияния, малое коробление;
6) простота и транспортабельность сварочного оборудования.

Преимущества ручной дуговой сварки: 1) возможность сварки в любых пространственных положениях;2)

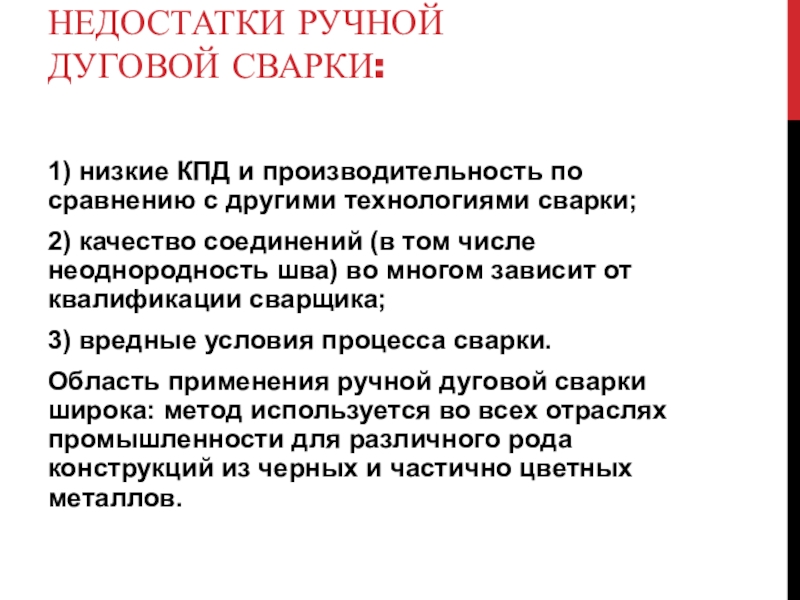

Слайд 13Недостатки ручной дуговой сварки:
1) низкие КПД и производительность по сравнению

с другими технологиями сварки;
2) качество соединений (в том числе неоднородность

шва) во многом зависит от квалификации сварщика;
3) вредные условия процесса сварки.
Область применения ручной дуговой сварки широка: метод используется во всех отраслях промышленности для различного рода конструкций из черных и частично цветных металлов.

Недостатки ручной дуговой сварки: 1) низкие КПД и производительность по сравнению с другими технологиями сварки;2) качество соединений

Слайд 14 Вопросы
Дайте определение сварки.
Какие виды сварки вы знаете?
Объясните сущность

сварки: за счёт чего происходит соединение деталей?
Приведите примеры подвидов сварки.

ВопросыДайте определение сварки. Какие виды сварки вы знаете?Объясните сущность сварки: за счёт чего происходит соединение деталей?Приведите

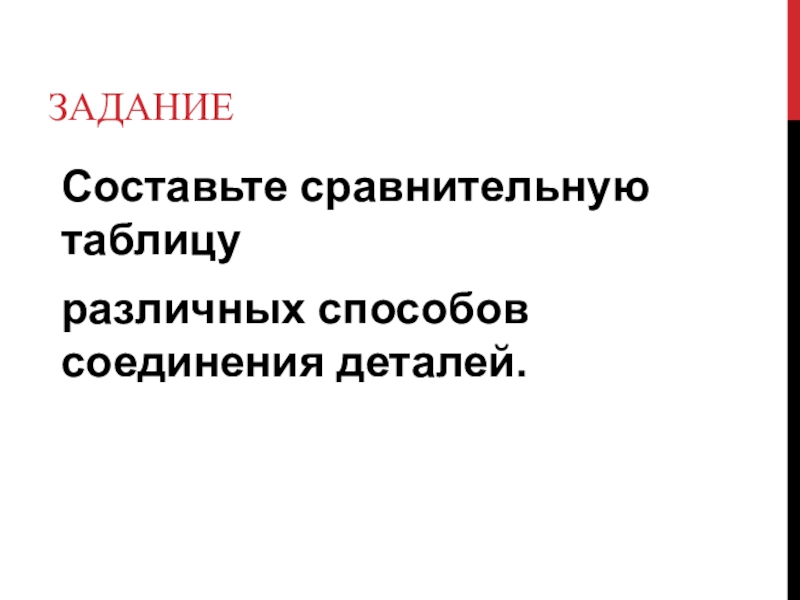

Слайд 15Задание
Составьте сравнительную таблицу
различных способов соединения деталей.

Задание Составьте сравнительную таблицу различных способов соединения деталей.
