Слайд 1«Организационно-технологические решения по снижению влияния теплопроводных включений на энергоэффективность фасадных
систем»
Научный руководитель: к.т.н., доцент,
Сычкина Евгения Николаевна
Магистрант гр. ОТР-16-1м
Окунцов Иван
Ильич
Кафедра «Строительное производство и геотехника»
Пермский национальный исследовательский
политехнический университет

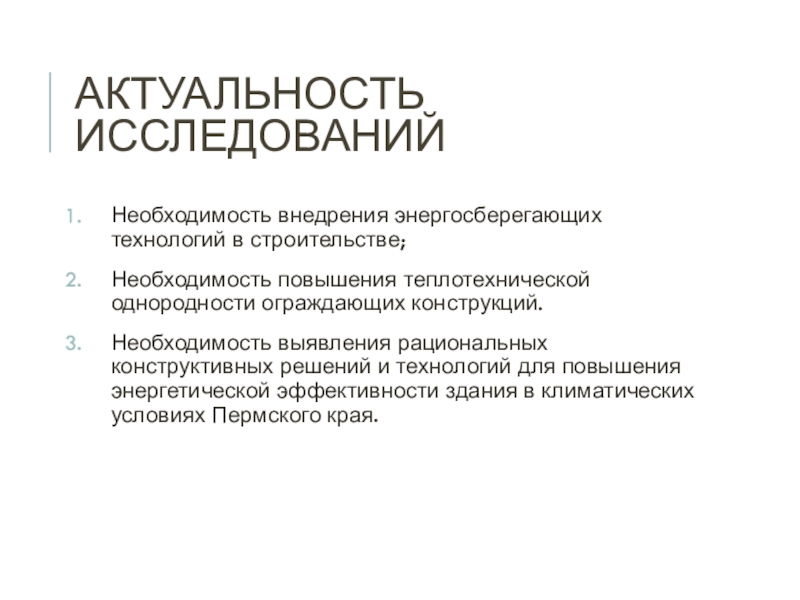

Слайд 2Актуальность исследований
Необходимость внедрения энергосберегающих технологий в строительстве;
Необходимость повышения теплотехнической однородности
ограждающих конструкций.
Необходимость выявления рациональных конструктивных решений и технологий для повышения
энергетической эффективности здания в климатических условиях Пермского края.
Слайд 3Классы энегосбережения зданий согласно СП «Тепловая защита зданий»

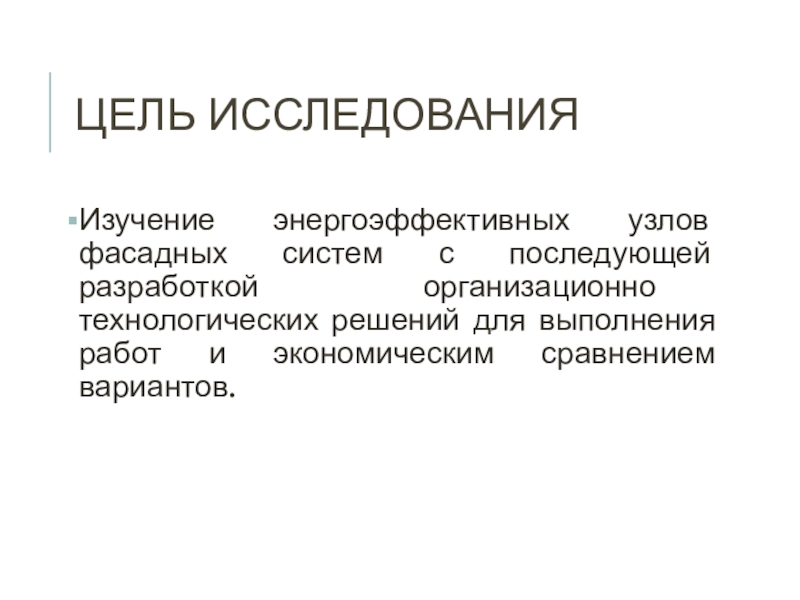

Слайд 4Цель исследования
Изучение энергоэффективных узлов фасадных систем с последующей разработкой организационно
технологических решений для выполнения работ и экономическим сравнением вариантов.
Слайд 5Задачи научно-исследовательской работы
Исследование нормативной и периодической литературы по состоянию рассматриваемого
вопроса;
Проведение патентного поиска с выполнением анализа изобретений в области исследуемого
вопроса;
Выбор объекта для исследования;
Компьютерное моделирование и сравнение вариантов проектируемых конструкций;
Разработка комплекса организационно-технологических мероприятий по повышению энергоэффективности для выбранного объекта и их экономическое обоснование;
Оформление магистерской диссертации, написание научных статей по результатам исследования.

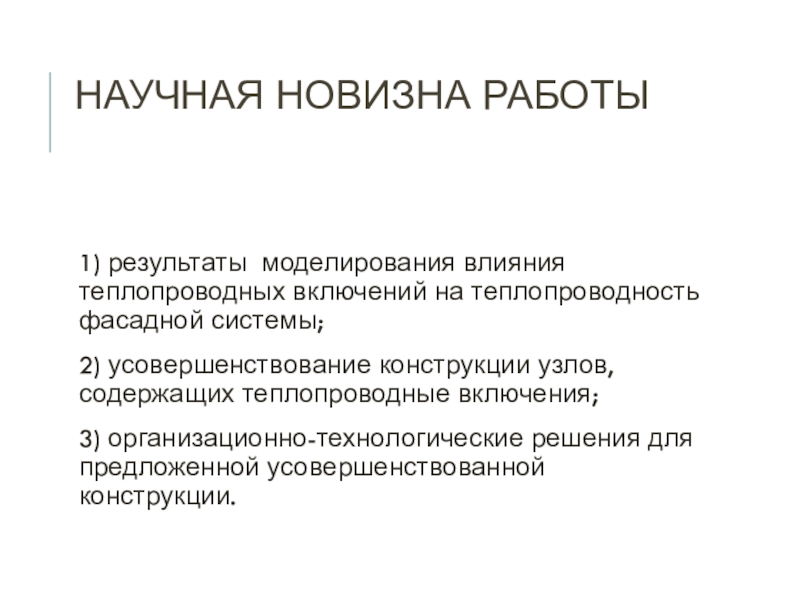

Слайд 6Научная новизна работы
1) результаты моделирования влияния теплопроводных включений на теплопроводность
фасадной системы;
2) усовершенствование конструкции узлов, содержащих теплопроводные включения;
3) организационно-технологические решения
для предложенной усовершенствованной конструкции.

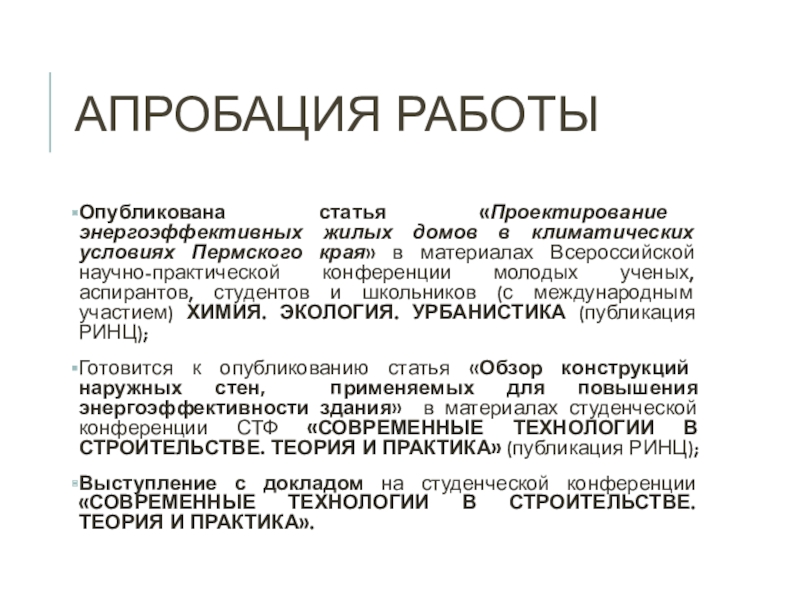

Слайд 7Апробация работы
Опубликована статья «Проектирование энергоэффективных жилых домов в климатических условиях
Пермского края» в материалах Всероссийской научно-практической конференции молодых ученых, аспирантов,
студентов и школьников (с международным участием) ХИМИЯ. ЭКОЛОГИЯ. УРБАНИСТИКА (публикация РИНЦ);
Готовится к опубликованию статья «Обзор конструкций наружных стен, применяемых для повышения энергоэффективности здания» в материалах студенческой конференции СТФ «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ В СТРОИТЕЛЬСТВЕ. ТЕОРИЯ И ПРАКТИКА» (публикация РИНЦ);
Выступление с докладом на студенческой конференции «СОВРЕМЕННЫЕ ТЕХНОЛОГИИ В СТРОИТЕЛЬСТВЕ. ТЕОРИЯ И ПРАКТИКА».
Слайд 8Выполнено на данный момент
Произведено исследование нормативной и периодической литературы по
состоянию рассматриваемого вопроса;
Проведен патентный поиск с выполнением анализа изобретений в
области исследуемого вопроса;
Произведен анализ влияния заглубления тарельчатого дюбеля в утеплитель программном комплексе Elcut 6.3;
Смоделированы некоторые варианты узлов несущей системы навесных вентилируемых фасадов (НВФ) в программном комплексе Solidworks Simulation.
Слайд 9обзор публикаций и нормативной литературы по теме исследования
В 80-х годах
в Германии появилась концепция «Passivehaus», которая определила стандарты и принципы
энергоэффективного жилищного строительства.
В России на законодательном уровне сфера энергоэффективности контролируется федеральным законом "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" от 23.11.2009 N 261-ФЗ и «Энергетической стратегией России на период до 2030 года».
В нашей стране проблемой теплопроводных включений занимались многие ученые, в том числе В.Г. Гагарин, В.В. Козлов, Е.Ю. Цыкановский, Д.В. Немова, О.А. Туснина, А.А. Емельянов, В.М. Туснина.

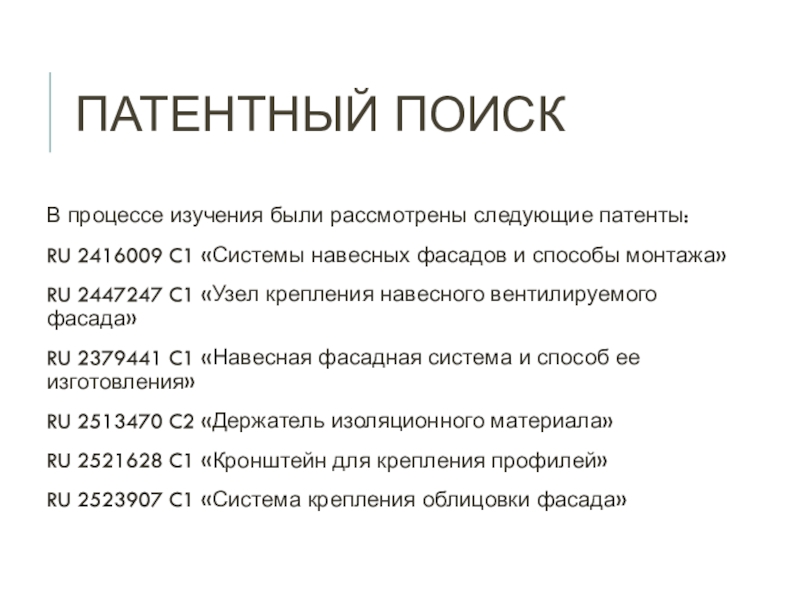

Слайд 10Патентный поиск
В процессе изучения были рассмотрены следующие патенты:
RU 2416009 C1
«Системы навесных фасадов и способы монтажа»
RU 2447247 C1 «Узел крепления
навесного вентилируемого фасада»
RU 2379441 C1 «Навесная фасадная система и способ ее изготовления»
RU 2513470 C2 «Держатель изоляционного материала»
RU 2521628 C1 «Кронштейн для крепления профилей»
RU 2523907 C1 «Система крепления облицовки фасада»
Слайд 11Характеристика выбранного объекта
Здание гостиничного корпуса прямоугольной конфигурации в плане с
размерами 84,50 х 18,0 м, состоящее из 3-х блок-секций с
самостоятельными входами. Высота здания 14,82 м. Высота этажа 3,01 м.
Высота автомобильной стоянки в цокольной части 2.400 м
Конструктивная схема здания – рамно-связевая. Несущие конструкции каркаса - монолитные железобетонные конструкции. Здание имеет два температурных шва, разделяющие здание на 3 секции.

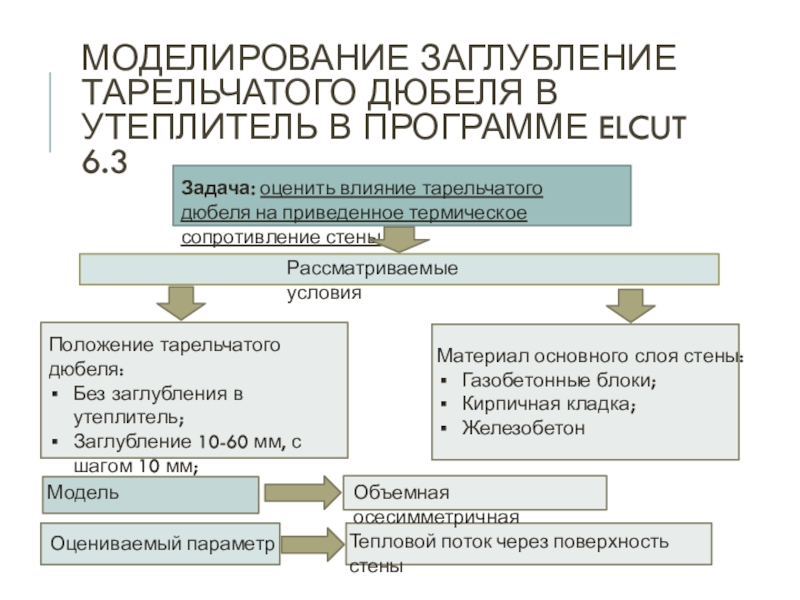

Слайд 13Моделирование Заглубление тарельчатого дюбеля в утеплитель в программе elcut 6.3
Задача:
оценить влияние тарельчатого дюбеля на приведенное термическое сопротивление стены
Рассматриваемые условия
Положение
тарельчатого дюбеля:
Без заглубления в утеплитель;
Заглубление 10-60 мм, с шагом 10 мм;
Без дюбеля
Материал основного слоя стены:
Газобетонные блоки;
Кирпичная кладка;
Железобетон
Оцениваемый параметр
Тепловой поток через поверхность стены
Модель
Объемная осесимметричная

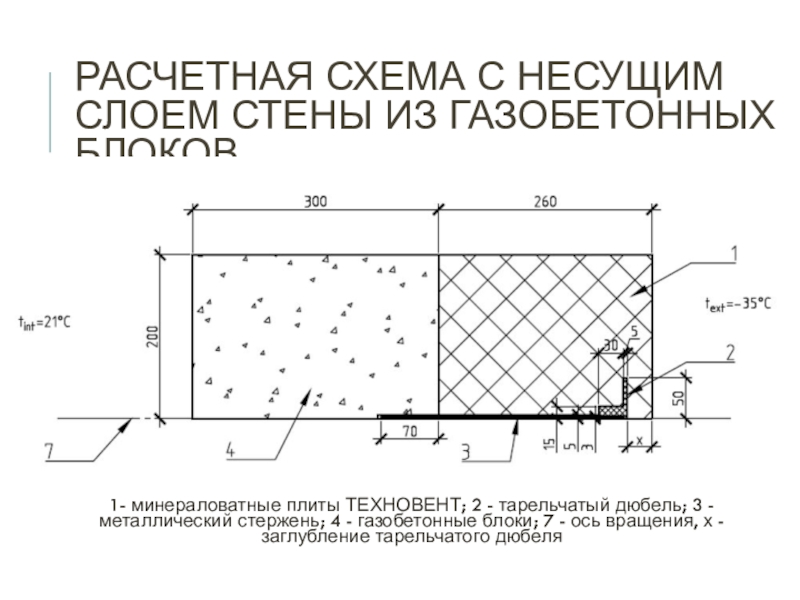

Слайд 14Расчетная схема с несущим слоем стены из газобетонных блоков
1- минераловатные
плиты ТЕХНОВЕНТ; 2 - тарельчатый дюбель; 3 - металлический стержень;
4 - газобетонные блоки; 7 - ось вращения, х - заглубление тарельчатого дюбеля

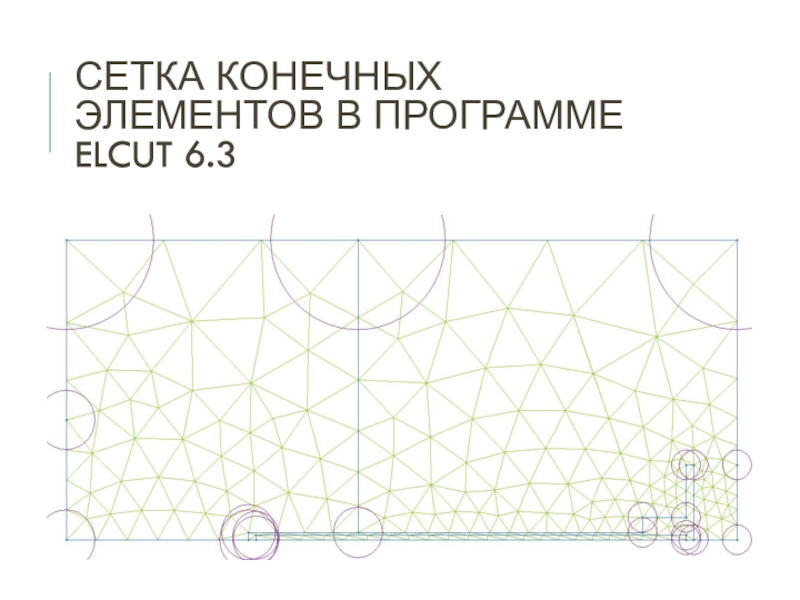

Слайд 15Сетка конечных элементов в программе elcut 6.3
Слайд 16Картина теплового поля с несущим слоем из газобетонных блоков
Х =
0мм
Х = 60мм
Слайд 17Картина теплового поля с несущим слоем из кирпичной кладки
Х =
0мм
Х = 60мм

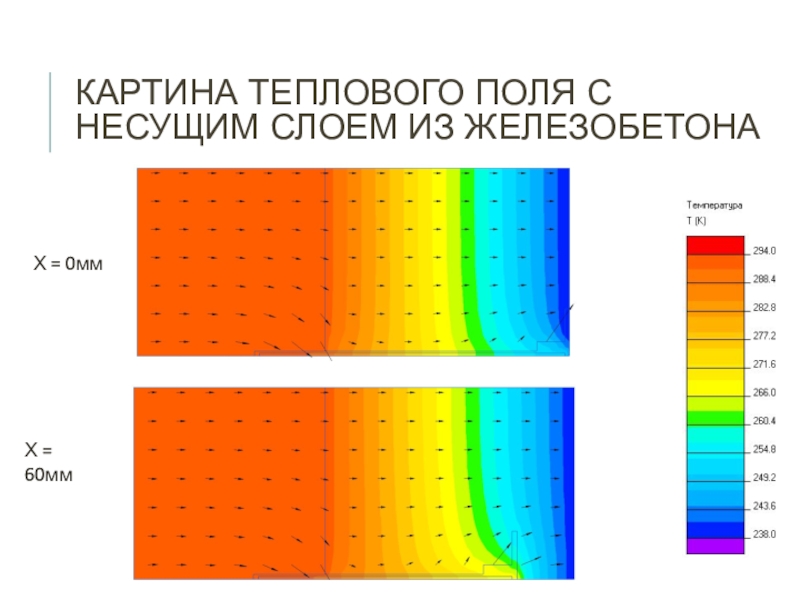

Слайд 18Картина теплового поля с несущим слоем из железобетона
Х = 0мм
Х
= 60мм

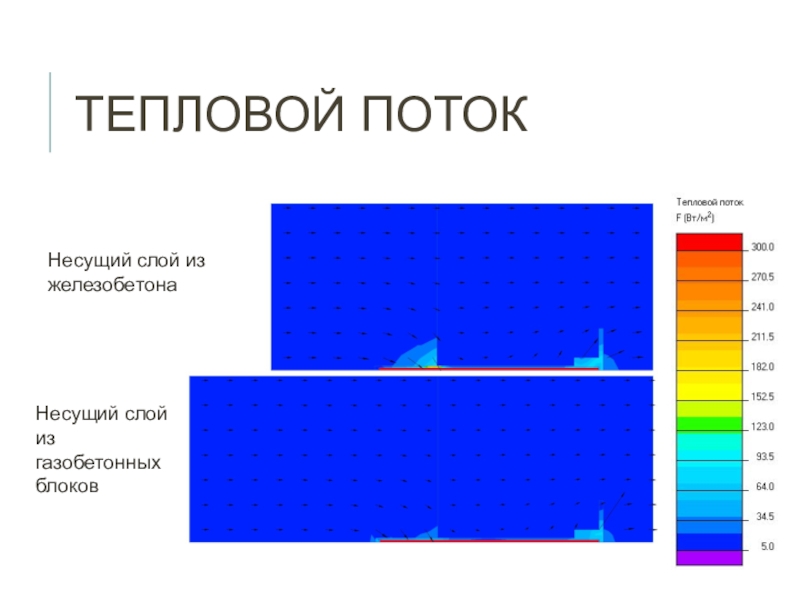

Слайд 19Тепловой поток
Несущий слой из железобетона
Несущий слой из газобетонных блоков

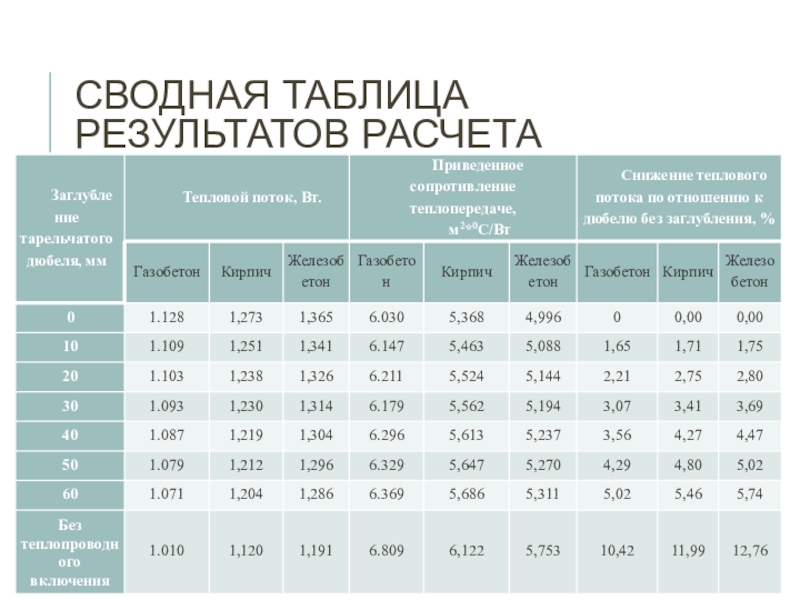

Слайд 20Сводная таблица результатов расчета

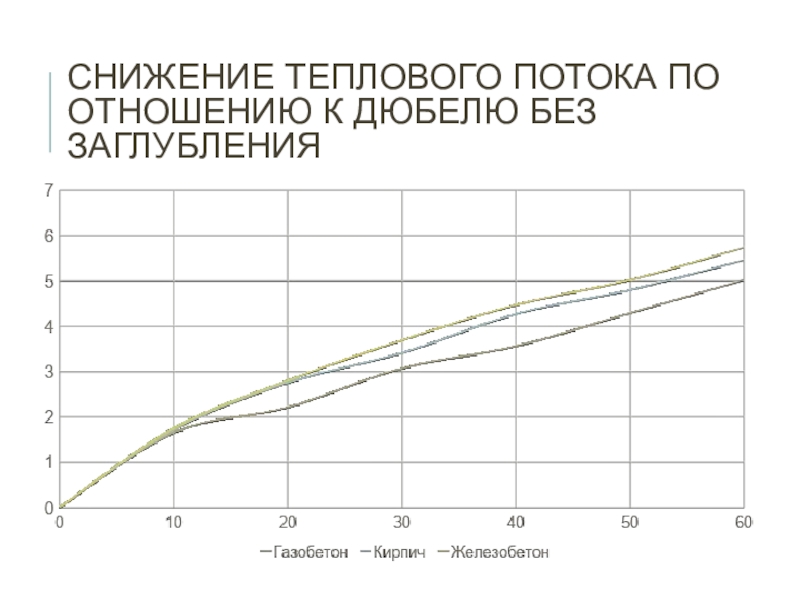

Слайд 21Снижение теплового потока по отношению к дюбелю без заглубления

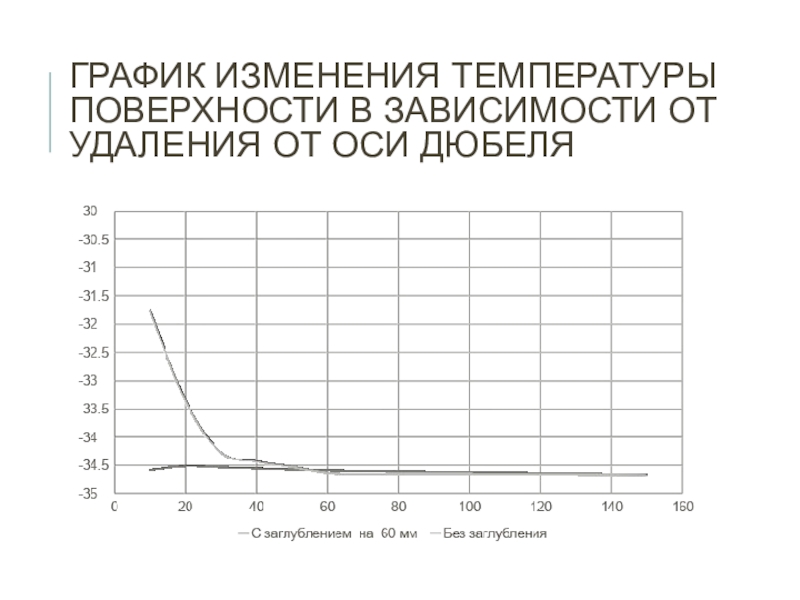

Слайд 22График изменения температуры поверхности в зависимости от удаления от оси
дюбеля

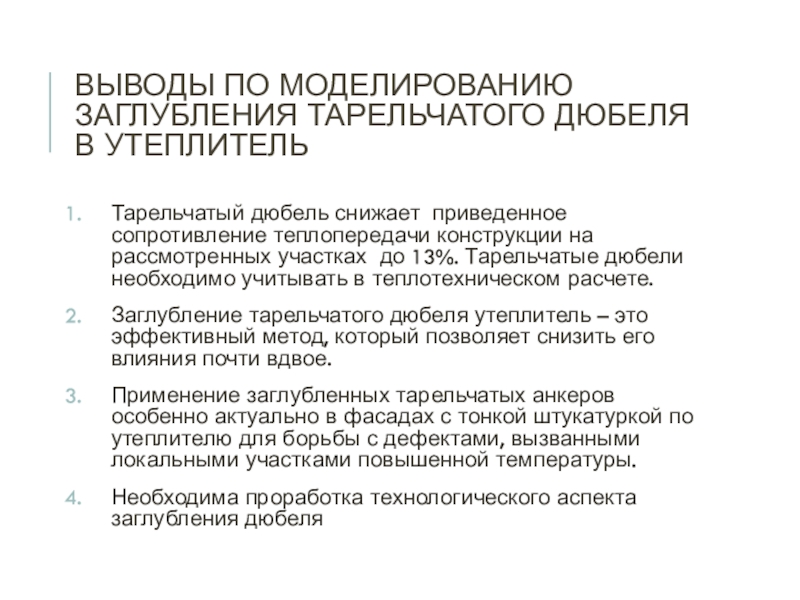

Слайд 23Выводы по моделированию заглубления тарельчатого дюбеля в утеплитель
Тарельчатый дюбель снижает
приведенное сопротивление теплопередачи конструкции на рассмотренных участках до 13%. Тарельчатые
дюбели необходимо учитывать в теплотехническом расчете.
Заглубление тарельчатого дюбеля утеплитель – это эффективный метод, который позволяет снизить его влияния почти вдвое.
Применение заглубленных тарельчатых анкеров особенно актуально в фасадах с тонкой штукатуркой по утеплителю для борьбы с дефектами, вызванными локальными участками повышенной температуры.
Необходима проработка технологического аспекта заглубления дюбеля

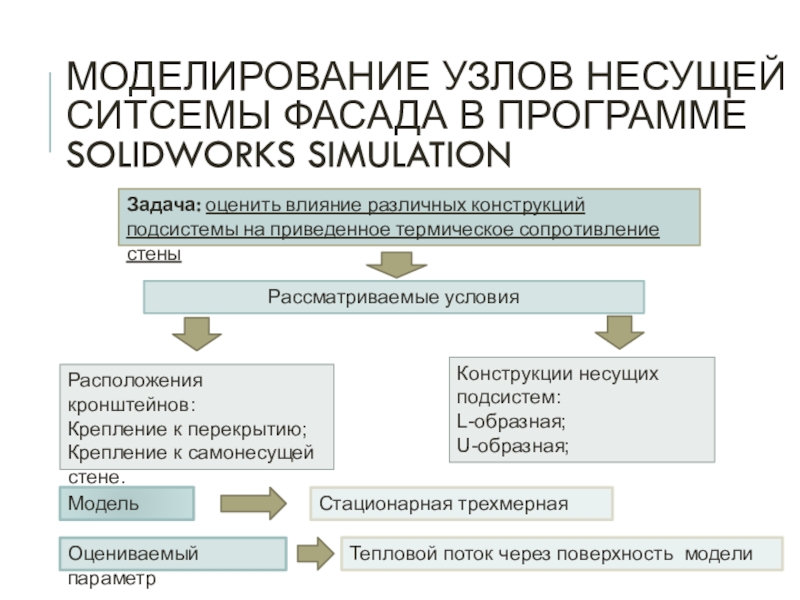

Слайд 24Моделирование узлов несущей ситсемы фасада в программе solidworks simulation
Задача: оценить
влияние различных конструкций подсистемы на приведенное термическое сопротивление стены
Рассматриваемые условия
Расположения
кронштейнов:
Крепление к перекрытию;
Крепление к самонесущей стене.
Оцениваемый параметр
Модель
Конструкции несущих подсистем:
L-образная;
U-образная;
Стационарная трехмерная
Тепловой поток через поверхность модели

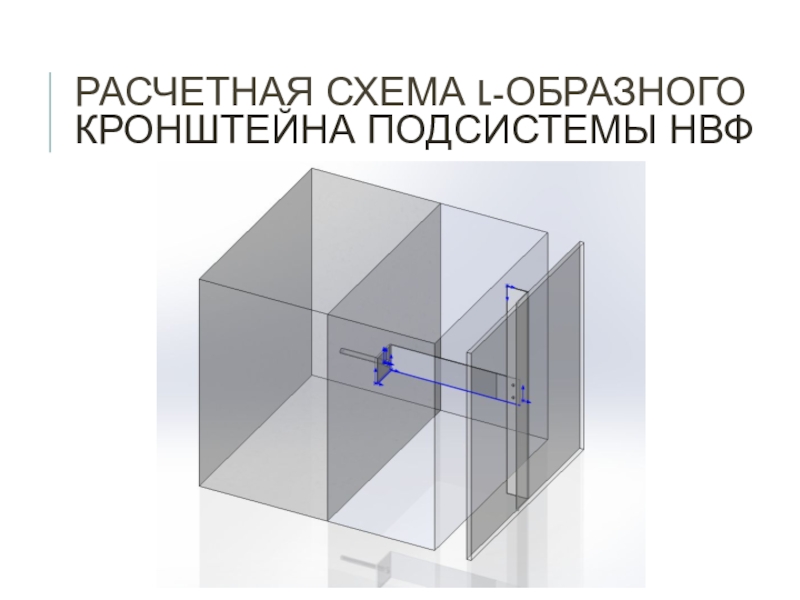

Слайд 25Расчетная схема L-образного кронштейна подсистемы НВФ

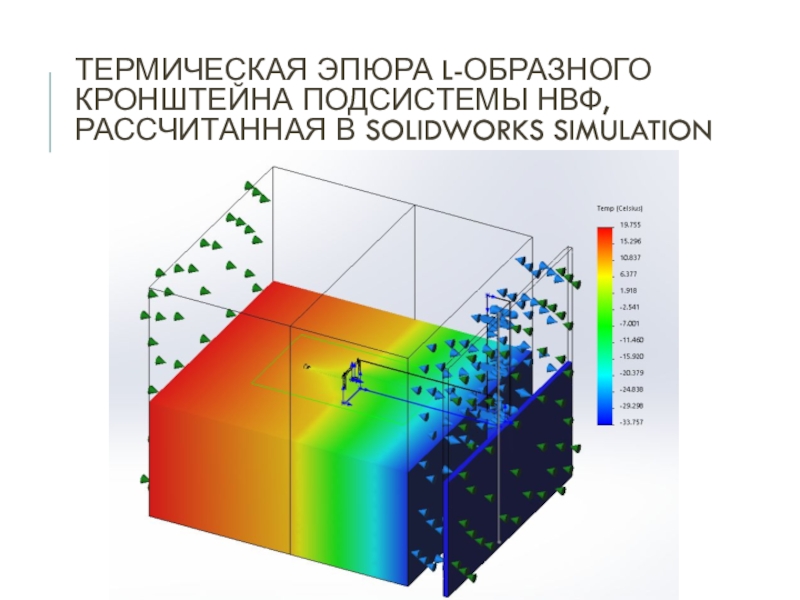

Слайд 26Термическая эпюра L-образного кронштейна подсистемы НВФ, рассчитанная в solidworks simulation

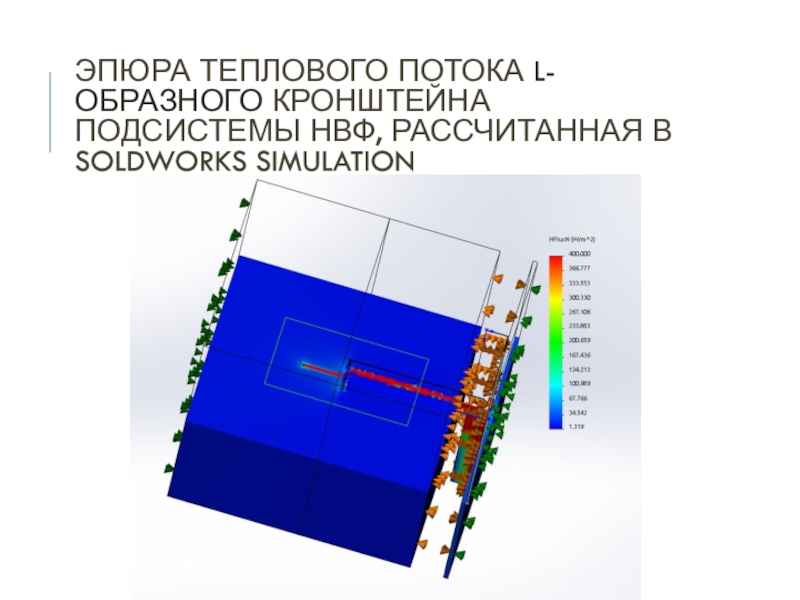

Слайд 27Эпюра теплового потока L-образного кронштейна подсистемы НВФ, рассчитанная в soldworks
simulation
Слайд 28Расчетная схема U-образного кронштейна подсистемы НВФ
Слайд 29Термическая эпюра U-образного кронштейна подсистемы НВФ, рассчитанная в soldworks simulation

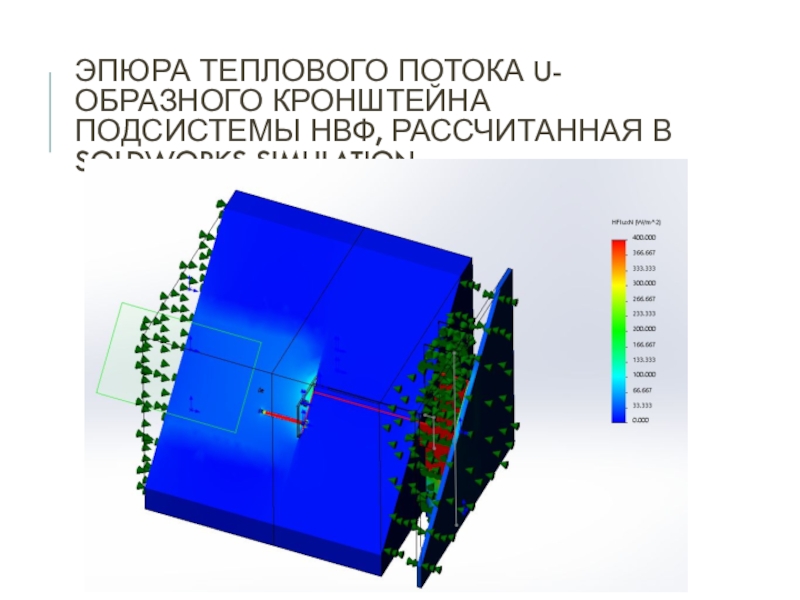

Слайд 30Эпюра теплового потока U-образного кронштейна подсистемы НВФ, рассчитанная в soldworks
simulation
Слайд 31Выводы по моделированию кронштейна в программном комплексе soldworks simulation
Тепловой
поток через поверхность :
L-образного профиля 9,74 Вт/м2
U-образного профиля
17,88 Вт/м2
Во многом такая разница обусловлена наличием железобетонного перекрытия.
Требуется разработка термического разрыва в кронштейне.
Слайд 32Планируемые работы
Смоделировать прочие варианты подсистемы навесного вентилируемого фасада и сравнить
их;
Смоделировать заглубление тарельчатого дюбеля в Solidworks Simulation, сравнить полученные результаты
с результатами в Elcut;
Разработать организационно-технологические решения для выбранного объекта;
Подготовить статью в журнал «Вестник МГСУ. Строительство и архитектура» (журнал ВАК);
Выступить с докладом на студенческой конференции СТФ и публикацией статьи (РИНЦ).
