Слайд 1Организация производственного процесса во времени с использованием ленточных графиков
Лекция 5

Организация производственного процесса во времени с использованием ленточных графиковЛекция 5

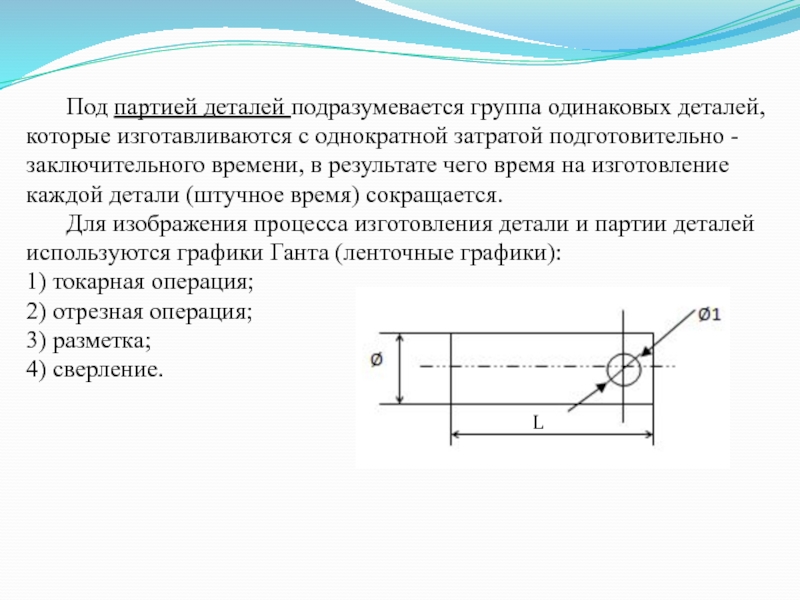

Слайд 2Под партией деталей подразумевается группа одинаковых деталей, которые изготавливаются с

однократной затратой подготовительно - заключительного времени, в результате чего время

на изготовление каждой детали (штучное время) сокращается.
Для изображения процесса изготовления детали и партии деталей используются графики Ганта (ленточные графики):
1) токарная операция;
2) отрезная операция;
3) разметка;
4) сверление.

L

Под партией деталей подразумевается группа одинаковых деталей, которые изготавливаются с однократной затратой подготовительно - заключительного времени, в

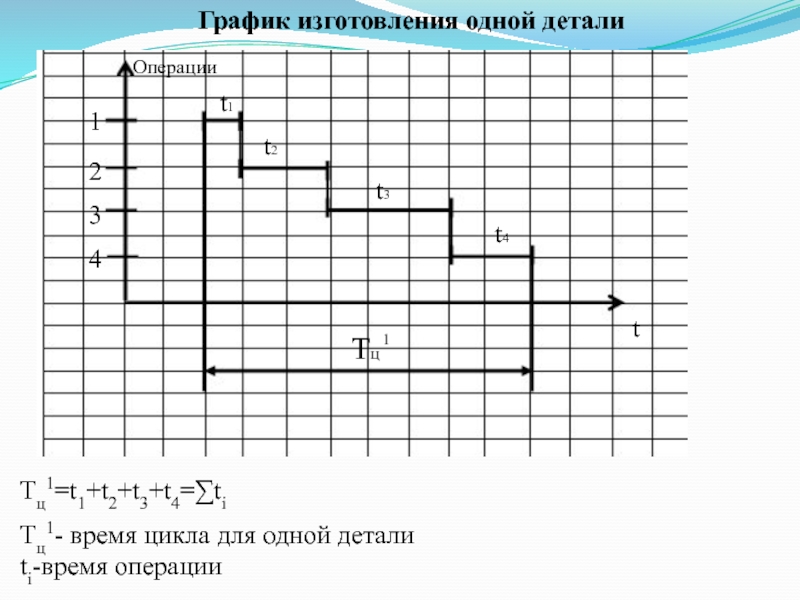

Слайд 3График изготовления одной детали
t

Операции
1
2
3
4
1
Tц1=t1+t2+t3+t4=∑ti
Tц1- время цикла для одной детали
ti-время операции
t1
t2
t3
t4

График изготовления одной деталиtTцОперации12341Tц1=t1+t2+t3+t4=∑tiTц1- время цикла для одной деталиti-время операцииt1t2t3t4

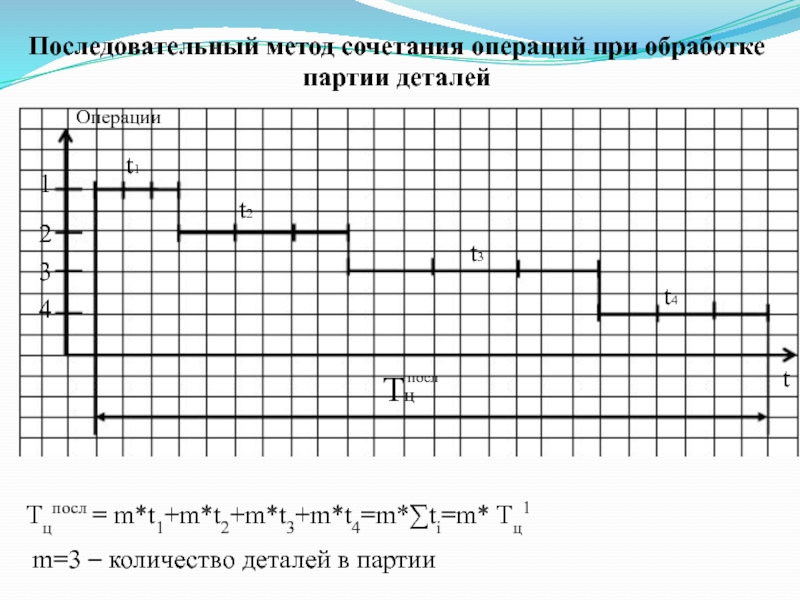

Слайд 4Последовательный метод сочетания операций при обработке партии деталей
4
3
2
1
Операции
посл

t
Tцпосл = m*t1+m*t2+m*t3+m*t4=m*∑ti=m*

Tц1
m=3 – количество деталей в партии
t1
t2
t3
t4

Последовательный метод сочетания операций при обработке партии деталей4321ОперациипослTцtTцпосл = m*t1+m*t2+m*t3+m*t4=m*∑ti=m* Tц1m=3 – количество деталей в партииt1t2t3t4

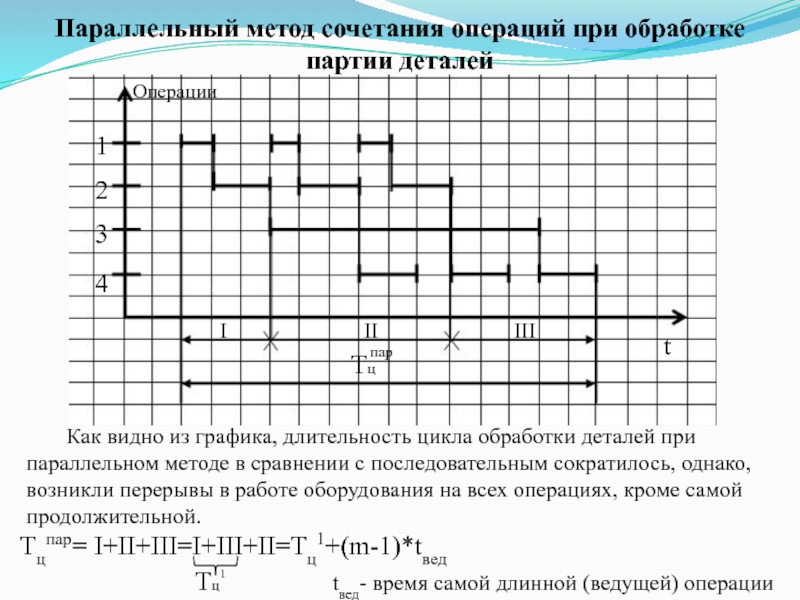

Слайд 5Параллельный метод сочетания операций при обработке партии деталей
1
2
3
4

пар
t
I
II
III
Операции
Как видно из

графика, длительность цикла обработки деталей при параллельном методе в сравнении

с последовательным сократилось, однако, возникли перерывы в работе оборудования на всех операциях, кроме самой продолжительной.

Tцпар= I+II+III=I+III+II=Tц1+(m-1)*tвед

tвед- время самой длинной (ведущей) операции


1

Параллельный метод сочетания операций при обработке партии деталей1234TцпарtIIIIIIОперацииКак видно из графика, длительность цикла обработки деталей при параллельном

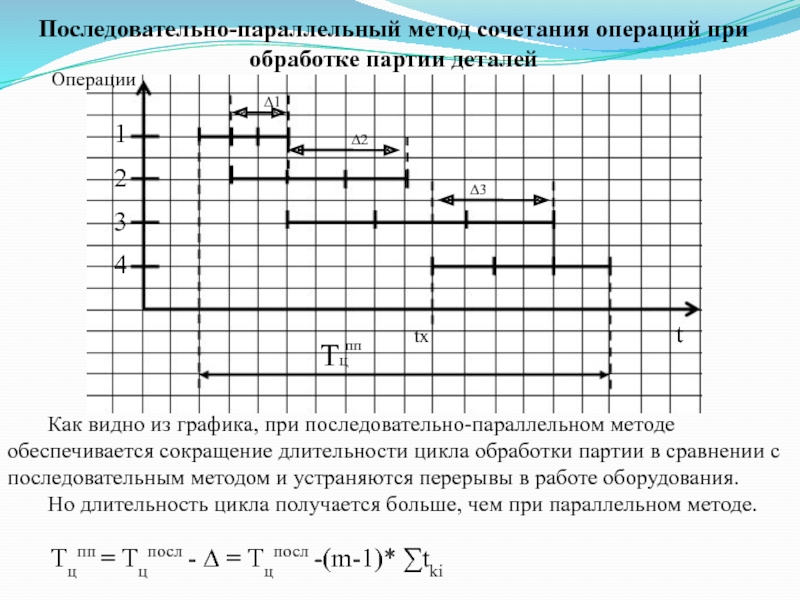

Слайд 6Последовательно-параллельный метод сочетания операций при обработке партии деталей
Операции
t
2
4
3
1
∆1
∆2
∆3
tx

пп
Как видно из

графика, при последовательно-параллельном методе обеспечивается сокращение длительности цикла обработки партии

в сравнении с последовательным методом и устраняются перерывы в работе оборудования.
Но длительность цикла получается больше, чем при параллельном методе.

Tцпп = Tцпосл - ∆ = Tцпосл -(m-1)* ∑tki

Последовательно-параллельный метод сочетания операций при обработке партии деталейОперацииt2431∆1∆2∆3txTцппКак видно из графика, при последовательно-параллельном методе обеспечивается сокращение длительности

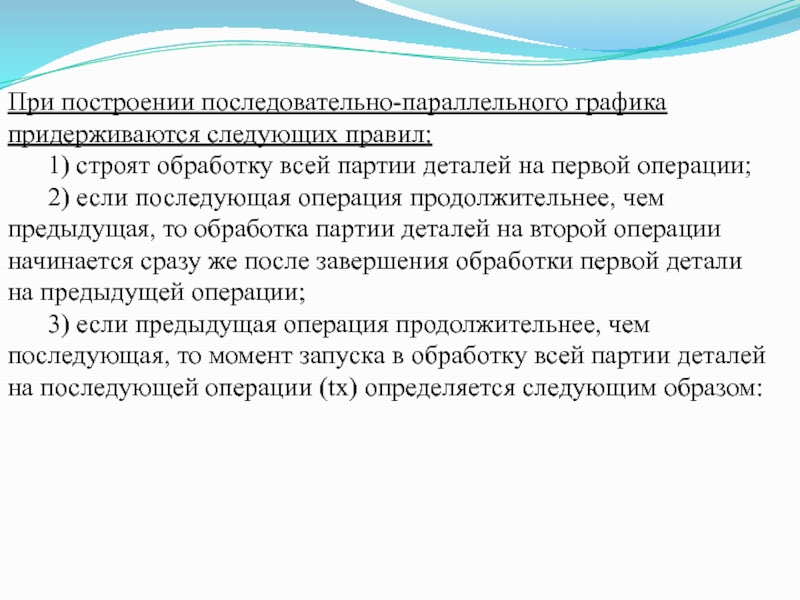

Слайд 7При построении последовательно-параллельного графика придерживаются следующих правил:
1) cтроят обработку всей

партии деталей на первой операции;
2) если последующая операция продолжительнее, чем

предыдущая, то обработка партии деталей на второй операции начинается сразу же после завершения обработки первой детали на предыдущей операции;
3) если предыдущая операция продолжительнее, чем последующая, то момент запуска в обработку всей партии деталей на последующей операции (tх) определяется следующим образом:
При построении последовательно-параллельного графика придерживаются следующих правил:1) cтроят обработку всей партии деталей на первой операции;2) если последующая

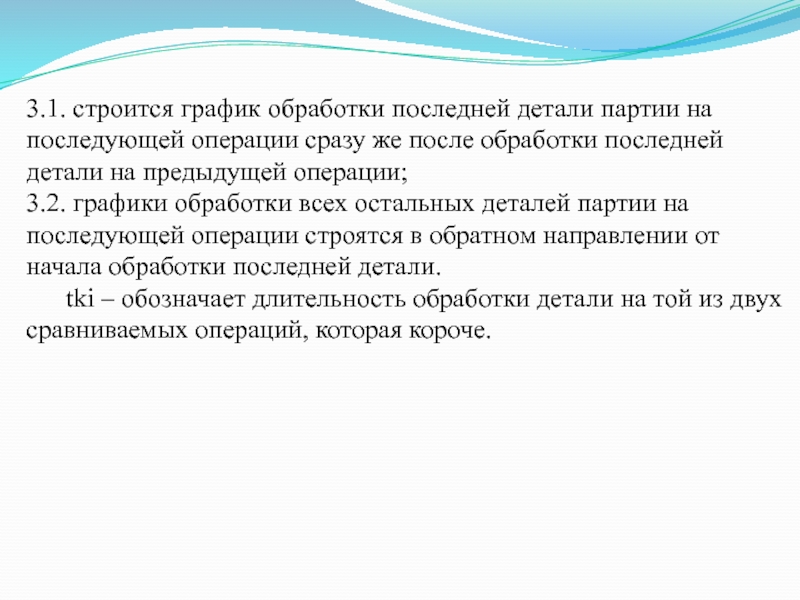

Слайд 83.1. строится график обработки последней детали партии на последующей операции

сразу же после обработки последней детали на предыдущей операции;
3.2. графики

обработки всех остальных деталей партии на последующей операции строятся в обратном направлении от начала обработки последней детали.
tki – обозначает длительность обработки детали на той из двух сравниваемых операций, которая короче.
3.1. строится график обработки последней детали партии на последующей операции сразу же после обработки последней детали на

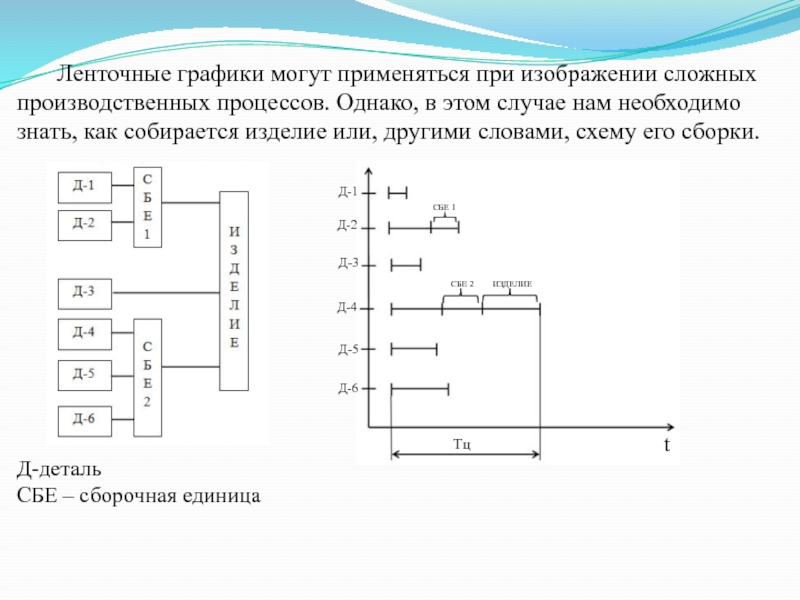

Слайд 9Ленточные графики могут применяться при изображении сложных производственных процессов. Однако,

в этом случае нам необходимо знать, как собирается изделие или,

другими словами, схему его сборки.

Д-деталь
СБЕ – сборочная единица

СБЕ 1

СБЕ 2

ИЗДЕЛИЕ

Д-1

Д-2

Д-3

Д-4

Д-5

Д-6


t

Ленточные графики могут применяться при изображении сложных производственных процессов. Однако, в этом случае нам необходимо знать, как
