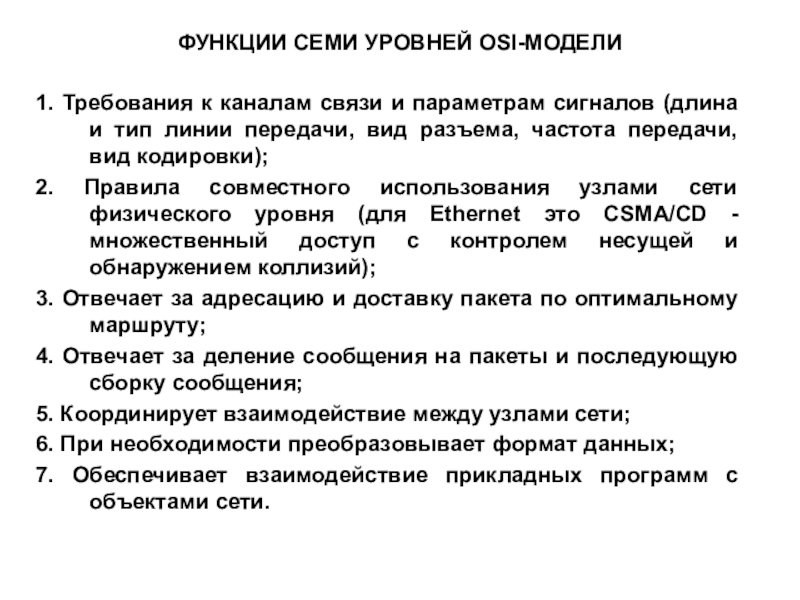

OSI - модель взаимодействия открытых систем

сигналов (длина и тип линии передачи, вид разъема, частота передачи,

вид кодировки);
2. Правила совместного использования узлами сети физического уровня (для Ethernet это CSMA/CD - множественный доступ с контролем несущей и обнаружением коллизий);
3. Отвечает за адресацию и доставку пакета по оптимальному маршруту;
4. Отвечает за деление сообщения на пакеты и последующую сборку сообщения;
5. Координирует взаимодействие между узлами сети;
6. При необходимости преобразовывает формат данных;
7. Обеспечивает взаимодействие прикладных программ с объектами сети.

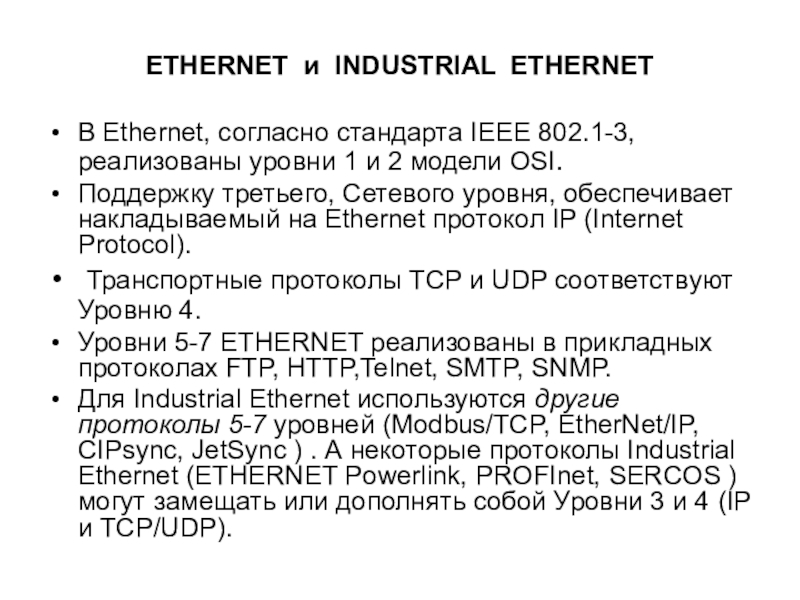

уровни 1 и 2 модели OSI.
Поддержку третьего, Сетевого уровня,

обеспечивает накладываемый на Ethernet протокол IP (Internet Protocol).
Транспортные протоколы TCP и UDP соответствуют Уровню 4.
Уровни 5-7 ETHERNET реализованы в прикладных протоколах FTP, HTTP,Telnet, SMTP, SNMP.
Для Industrial Ethernet используются другие протоколы 5-7 уровней (Modbus/TCP, EtherNet/IP, CIPsync, JetSync ) . А некоторые протоколы Industrial Ethernet (ETHERNET Powerlink, PROFInet, SERCOS ) могут замещать или дополнять собой Уровни 3 и 4 (IP и TCP/UDP).

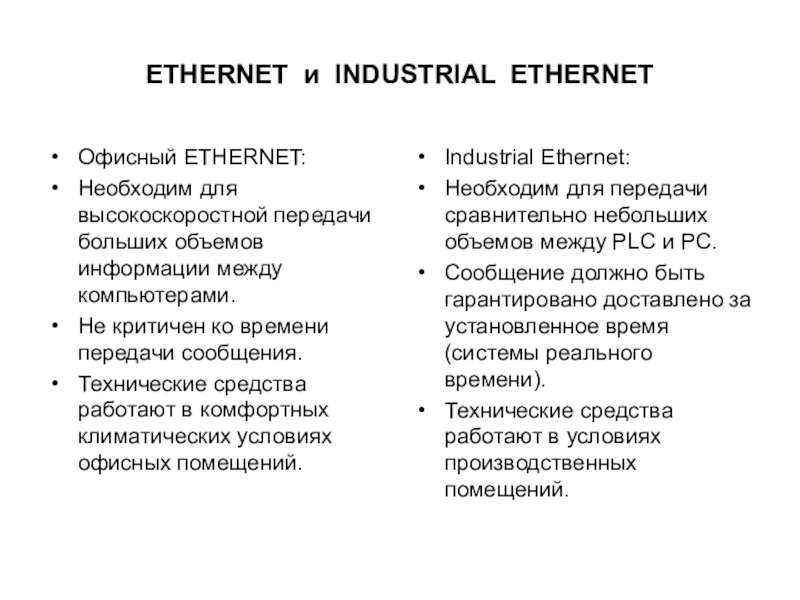

информации между компьютерами.
Не критичен ко времени передачи сообщения.
Технические средства работают

в комфортных климатических условиях офисных помещений.

Industrial Ethernet:
Необходим для передачи сравнительно небольших объемов между PLC и PC.
Сообщение должно быть гарантировано доставлено за установленное время (системы реального времени).
Технические средства работают в условиях производственных помещений.

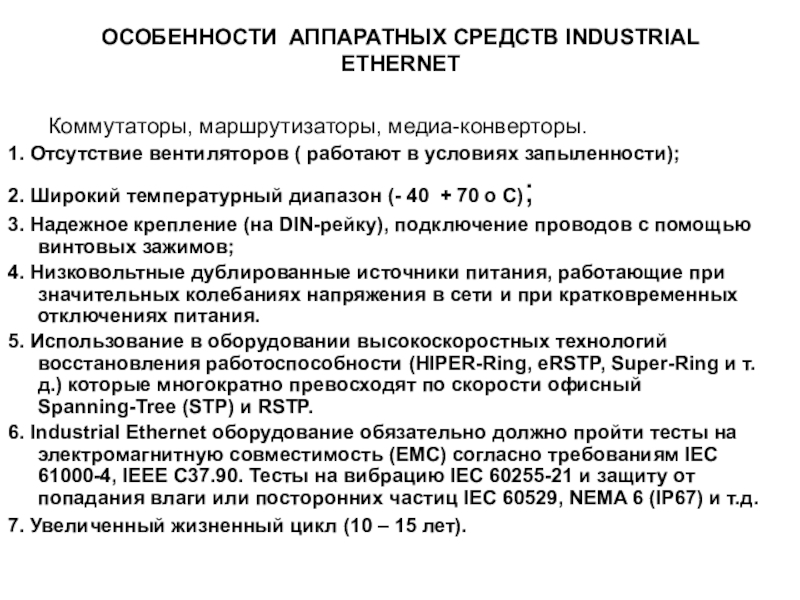

( работают в условиях запыленности);
2. Широкий температурный диапазон (- 40

+ 70 o C);
3. Надежное крепление (на DIN-рейку), подключение проводов с помощью винтовых зажимов;
4. Низковольтные дублированные источники питания, работающие при значительных колебаниях напряжения в сети и при кратковременных отключениях питания.
5. Использование в оборудовании высокоскоростных технологий восстановления работоспособности (HIPER-Ring, eRSTP, Super-Ring и т.д.) которые многократно превосходят по скорости офисный Spanning-Tree (STP) и RSTP.
6. Industrial Ethernet оборудование обязательно должно пройти тесты на электромагнитную совместимость (EMC) согласно требованиям IEC 61000-4, IEEE C37.90. Тесты на вибрацию IEC 60255-21 и защиту от попадания влаги или посторонних частиц IEC 60529, NEMA 6 (IP67) и т.д.
7. Увеличенный жизненный цикл (10 – 15 лет).

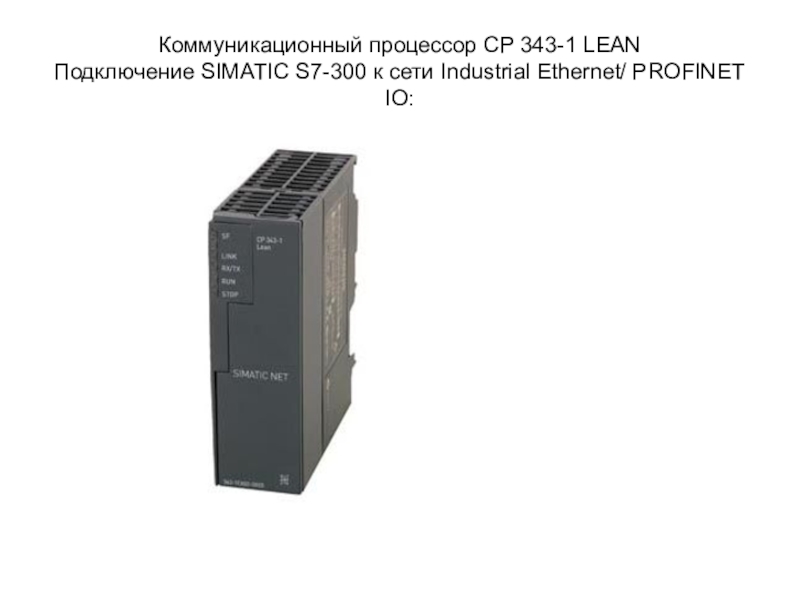

Ethernet/ PROFINET IO:

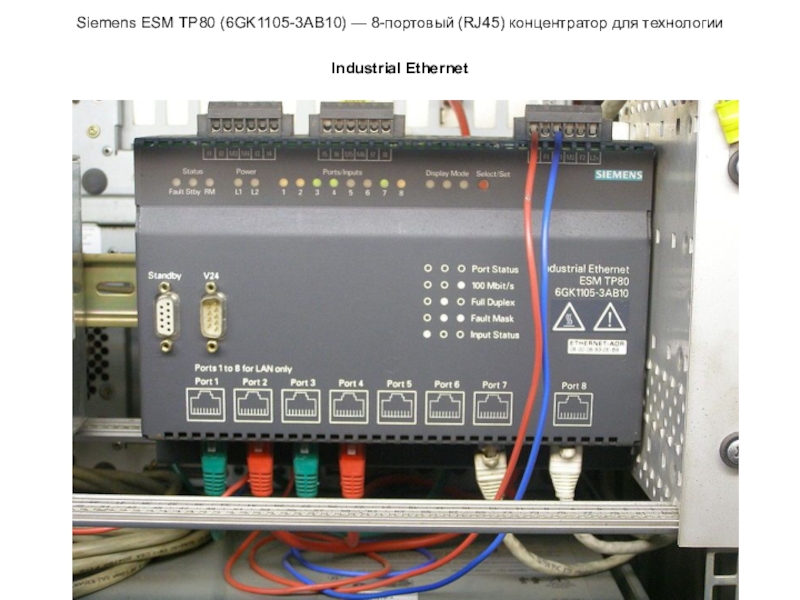

Industrial Ethernet

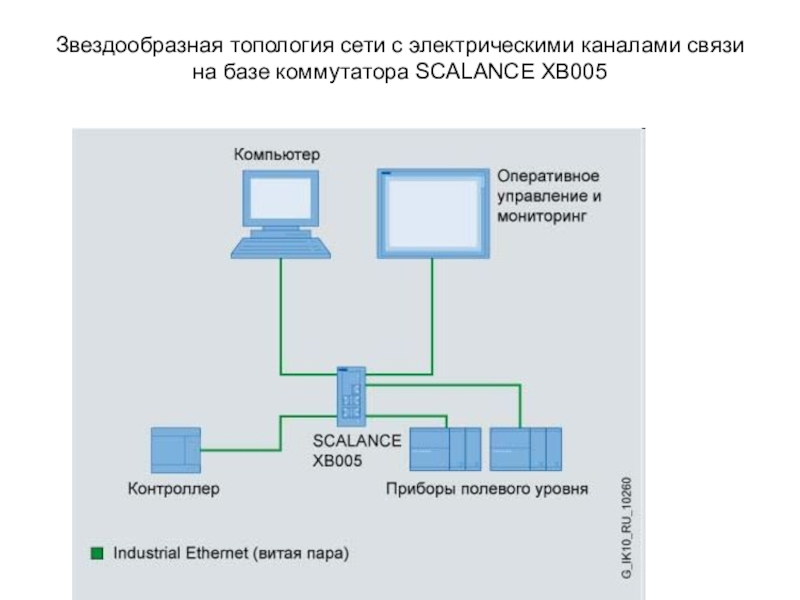

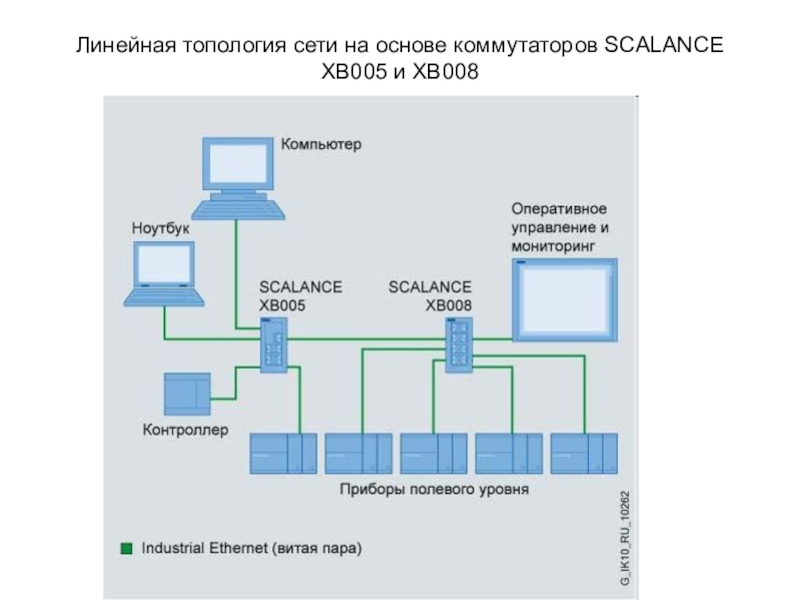

SCALANCE XB005

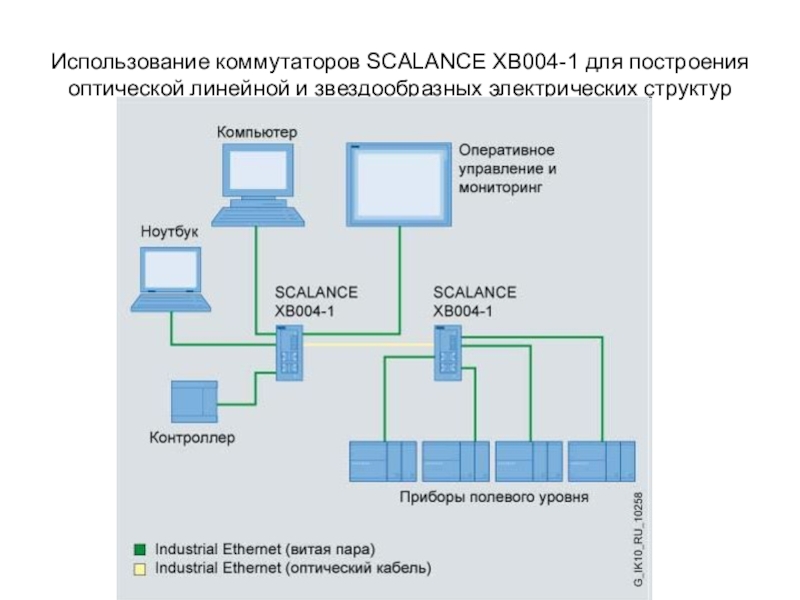

электрических структур

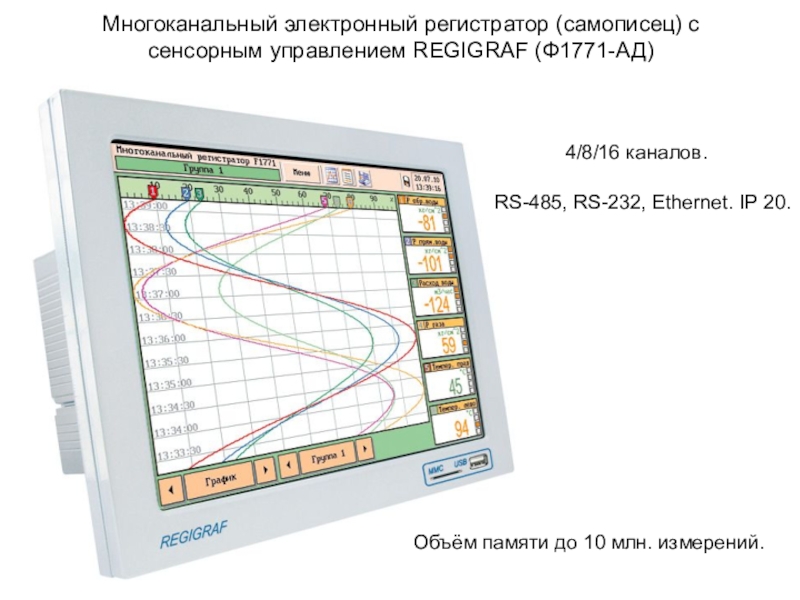

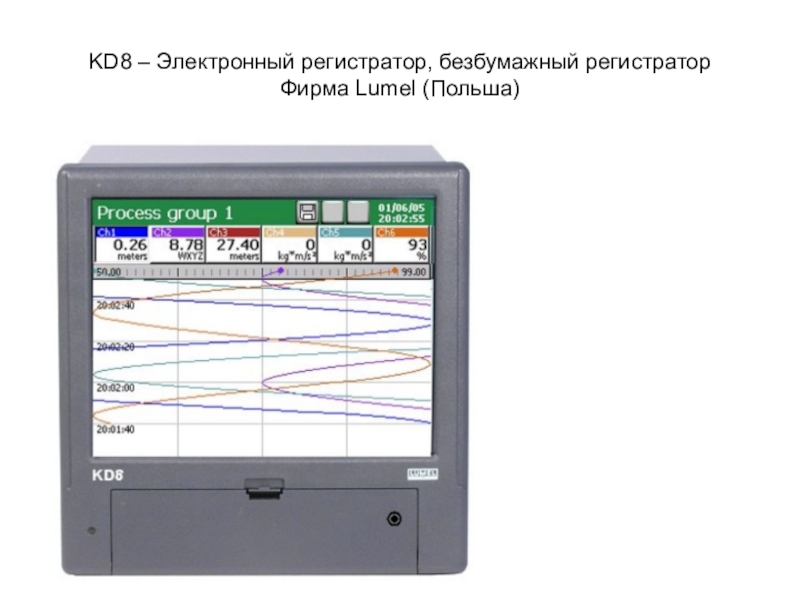

Объём памяти до 10 млн. измерений.
RS-485, RS-232, Ethernet. IP 20.

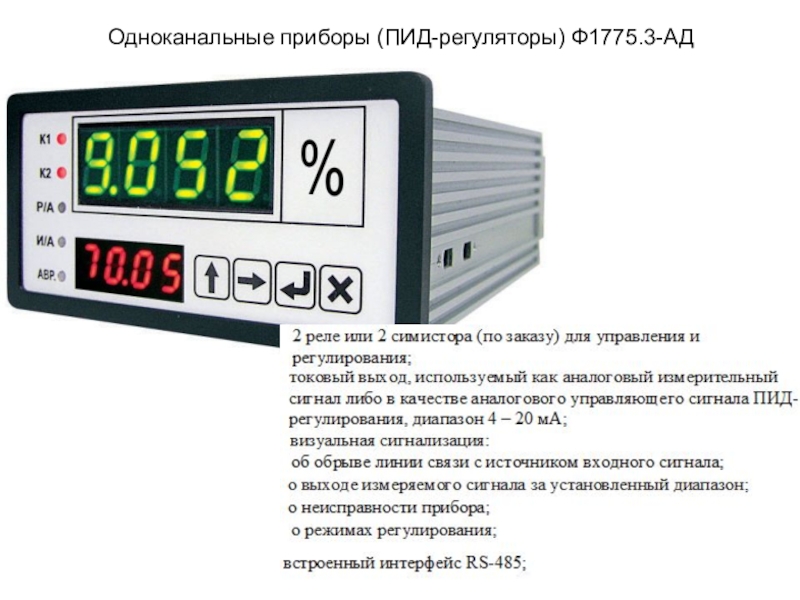

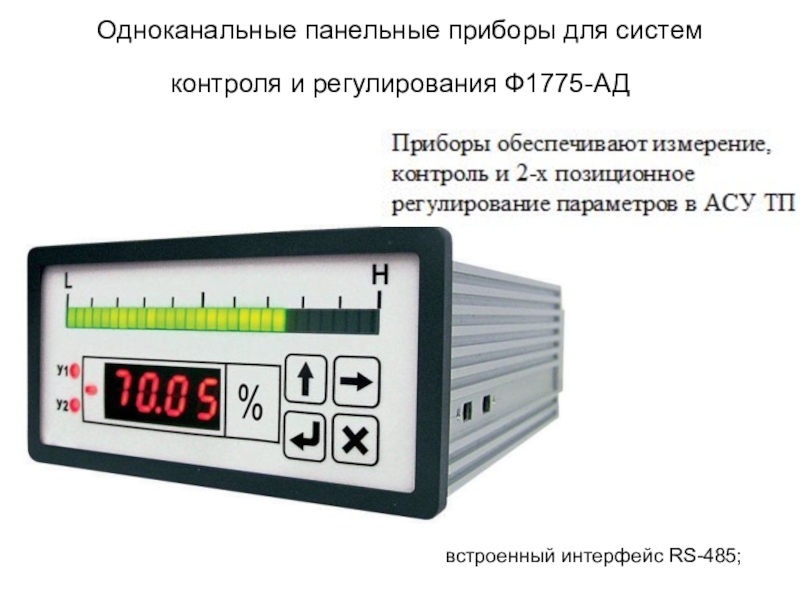

интерфейс RS-485;

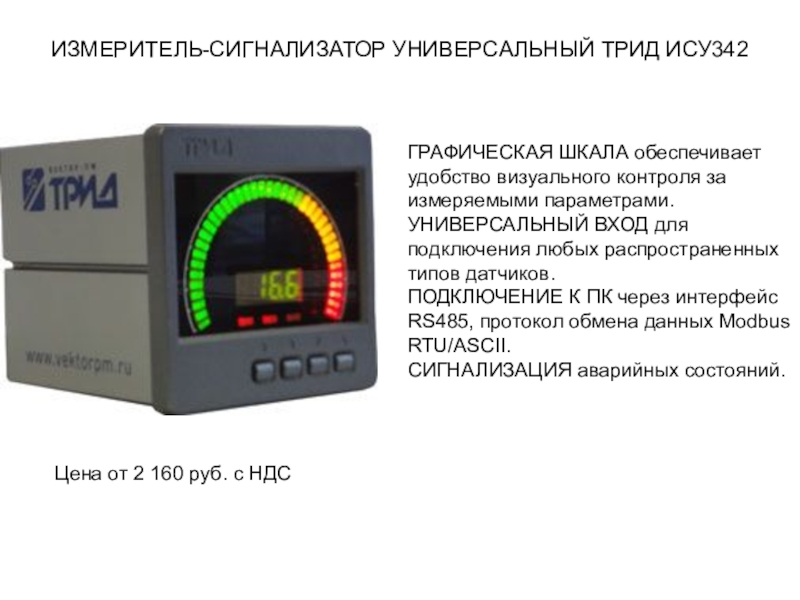

измеряемыми параметрами.
УНИВЕРСАЛЬНЫЙ ВХОД для подключения любых распространенных типов датчиков.
ПОДКЛЮЧЕНИЕ К

ПК через интерфейс RS485, протокол обмена данных Modbus RTU/ASCII.
СИГНАЛИЗАЦИЯ аварийных состояний.

Цена от 2 160 руб. с НДС

ДВУХ-, ЧЕТЫРЕХканальное исполнение.
КАЖДЫЙ КАНАЛ приборов работает ПАРАЛЛЕЛЬНО и НЕЗАВИСИМО.
Двухстрочный цифровой

ДИСПЛЕЙ одновременно отображает фактическое и заданное значение измеряемого параметра.
ПОДКЛЮЧЕНИЕ К ПК через интерфейс RS485, протокол обмена данных Modbus RTU/ASCII.
ПИД-регулирование измеряемого параметра.

Цена от 2 030 руб. с НДС

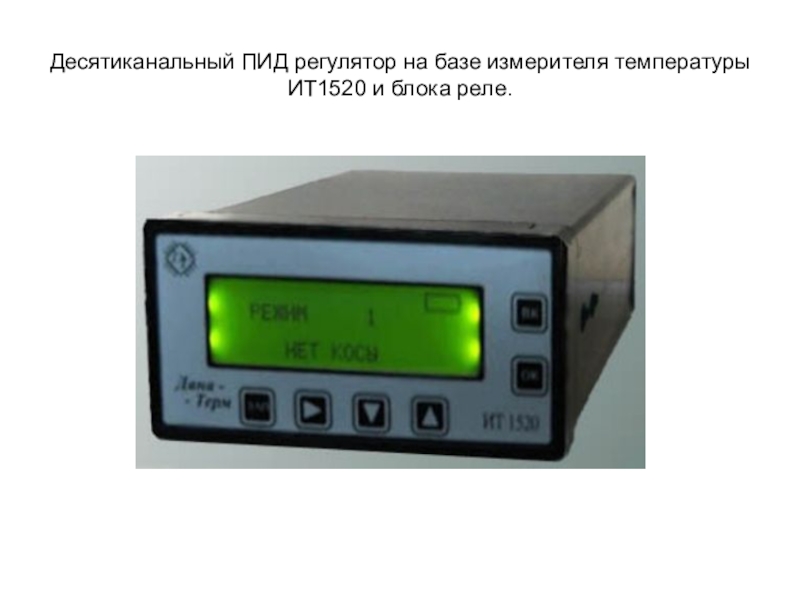

реле.
