Слайд 1СИСТЕМЫ ПАРООБЕСПЕЧЕНИЯ:
-Система главного паропровода;
-Система СПП;
-Система КСН;
-Система отборов пара.
Слайд 2Утверждаю
Заведующий кафедрой ПТУ и ВМ
Доцент
=Мирошниченко С.Т.=
Лекция № 1
ГЛАВНЫЙ ПАРОПРОВОД
Учебная цель: изучить конструкцию главного паропровода
Вопросы лекции:
Назначение, состав главного паропровода
Конструкция ГПК ИПУ, БРУ-А, БЗОК, БРУ-К, БРУ-СН
Дренажи, опоры и подвески
Выводы по лекции
Литература:
Кирияченко В. Конструкция и системы ПТУ АЭС,стр.132-140
Моргулова Т.Х. Атомные электрические станции, стр. 5-30

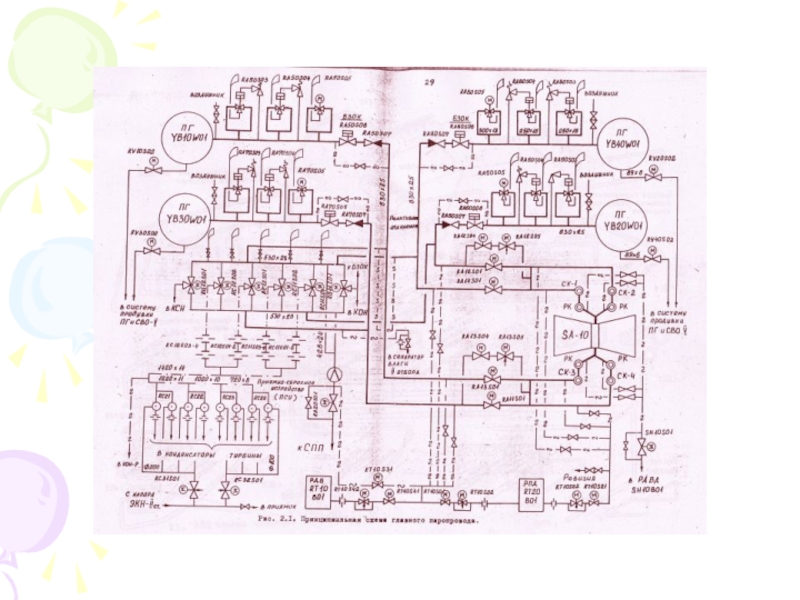

Слайд 3СИСТЕМА ГЛАВНОГО ПАРОПРОВОДА.
НАЗНАЧЕНИЕ:
1.Для подачи насыщенного пара от 4-х па-
рогенераторов
к цилиндру высокого давления турбины с параметрами:
p0 = 61±1 кгс/см2;
t0 = 274oС; х0 = 0,995;
2.Для подачи 510 т/ч пара на сепараторы-пароперегреватели с параметрами:
pспп = 58,2 кгс/см2; tспп = 272oС; х0 = 0,994.
3.Для расхолаживания ЯППУ

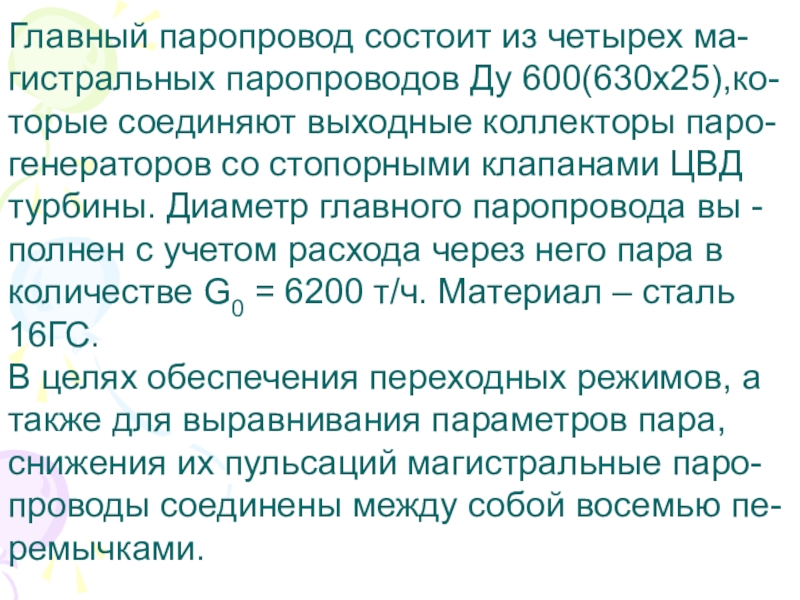

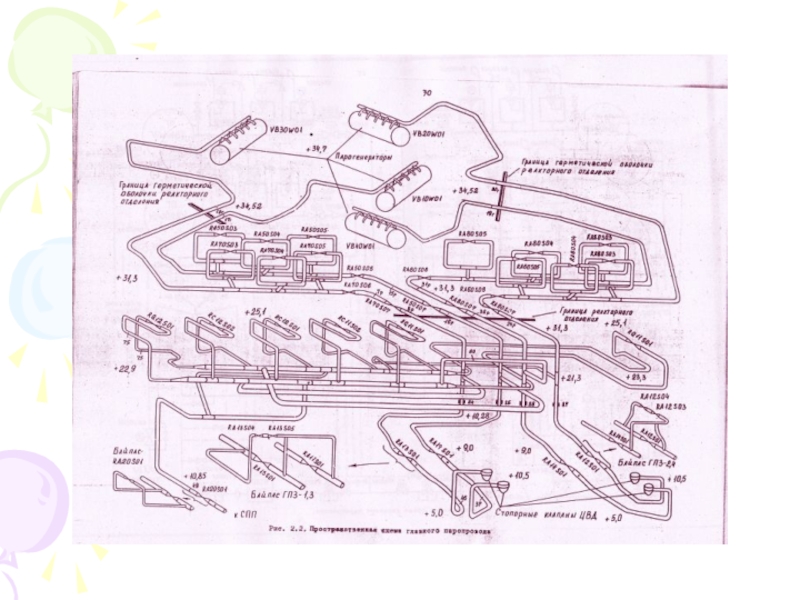

Слайд 7Главный паропровод состоит из четырех ма- гистральных паропроводов Ду 600(630х25),ко-
торые соединяют выходные коллекторы паро- генераторов со стопорными клапанами ЦВД
турбины. Диаметр главного паропровода вы -полнен с учетом расхода через него пара в количестве G0 = 6200 т/ч. Материал – сталь
16ГС.
В целях обеспечения переходных режимов, а также для выравнивания параметров пара, снижения их пульсаций магистральные паро-
проводы соединены между собой восемью пе-
ремычками.
Слайд 8Две перемычки установлены перед стопор-
ными клапанами ЦВД турбины и шесть
пере-
мычек образуют кольцевой главный паровой
коллектор (Ду 530х28).
Все четыре магистральных паропровода
по
архитектуре, конструкции и составу армату-
ры выполнены абсолютно одинаково.
Рассмотрим один из магистральных паро-
проводов.
По ходу движения пара от парогенератора к
стопорному клапану ЦВД турбины в преде-
лах реакторного отделения установлены:
Слайд 9
два импульсных устройства главных предо-
хранительных клапанов (ИПУ ГПК) RA70S03,
RA70S04;
одна быстродействующая
редукционная
установка сброса пара в атмосферу (БРУ-А)
RA70S05;
один быстрозапорный отсечной клапан
(БЗОК) RA70S06;
один невозвратно-запорный клапан с руч-
ным управлением RA70S07;
одна главная паровая задвижка (ГПЗ),
RA14S01
Слайд 10два байпасных клапана, (RA12S04,
RA12S05);
один стопорный и один регулирующий кла-
паны.

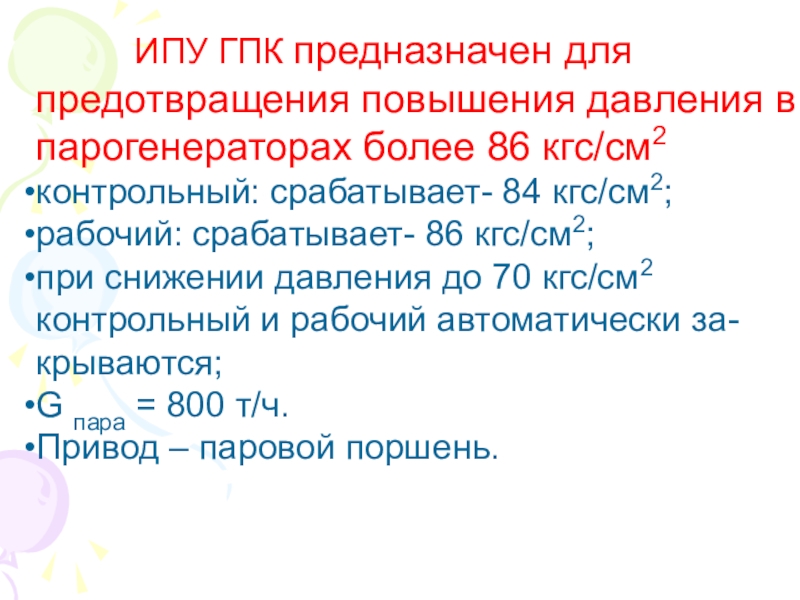

Слайд 11 ИПУ ГПК предназначен для предотвращения
повышения давления в парогенераторах более 86 кгс/см2
контрольный: срабатывает- 84 кгс/см2;
рабочий:
срабатывает- 86 кгс/см2;
при снижении давления до 70 кгс/см2
контрольный и рабочий автоматически за-
крываются;
G пара = 800 т/ч.
Привод – паровой поршень.
Слайд 12
БРУ-А ПРЕДНАЗНАЧЕНА ДЛЯ:
поддержания заданного давления в парогенераторах;
обеспечения расхолаживания блока с
заданной скоростью в аварийных режимах до 150оС первого контура;
сброса пара
в атмосферу при сбросах электрической нагрузки
Слайд 13
при не открытии БРУ-К или останова блока с обесточиванием.
При
↑ давления пара в паропроводе до
величины > 68 кгс/см2 БРУ-А
начинает откры-
ваться автоматически. Полное открытие при
р0 = 73 кгс/см2.
При ↓ давления БРУ-А закрывается автомати
чески. Полное закрытие при р0 = 64 кгс/см2.
Привод – электродвигатель.
Gпара = 900 т/ч.
Время полного открытия – 15 сек.
Слайд 15БЗОК предназначен для:
экстренного перекрытия сечения паро-
провода при его разрыве
за БЗОК;
предотвращения возможности распро-
странения радиоактивной среды в машин-
ный
зал в случае аварии внутри гермозо-
ны РО, связанной с утечкой теплоносите-
ля I контура.
Привод – паровой поршень.
Gпара = 1700 т/ч.
Время полного закрытия – 4 сек.
Слайд 16БЗОК закрывается автоматически и дается
запрет на его открытие при
возникновении
сигналов:
↑ скорости изменения давления в ПГ
≥1,5 кгс/см2·с;
↓ давления
пара за ПГ до 52 кгс/см2;
↑ разности между температурами насыще-
ния I и II контура до 75оС.
Слайд 17НЕВОЗВРАТНО-ЗАПОРНЫЙ КЛАПАН
установлен по ходу движения пара за
БЗОК и предназначен
для:
предотвращения обратного потока
пара в ПГ.
Управление – ручное.
GПАРА=1700 т/ч.

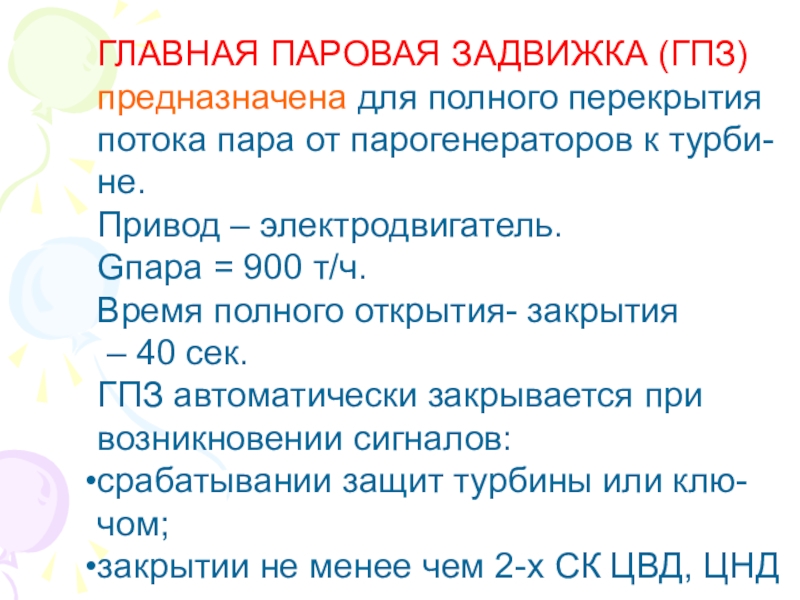

Слайд 18ГЛАВНАЯ ПАРОВАЯ ЗАДВИЖКА (ГПЗ)
предназначена для полного перекрытия
потока пара от парогенераторов
к турби-
не.
Привод – электродвигатель.
Gпара = 900 т/ч.
Время полного открытия- закрытия
– 40 сек.
ГПЗ автоматически закрывается при
возникновении сигналов:
срабатывании защит турбины или клю-
чом;
закрытии не менее чем 2-х СК ЦВД, ЦНД
Слайд 19БЫСТРОДЕЙСТВУЮЩАЯ РЕДУКЦИ-
ОННАЯ УСТАНОВКА СБРОСА ПАРА
В КОНДЕНСАТОР(БРУ-К)RC11SO1,02
RC12S01,02.
предназначена для:
поддержания заданного
давления пара в ПГ
при вводе установки в действие, переходных
режимах при разогреве и расхолаживании
блока с заданной скоростью;
при сбросах электрической нагрузки.
Привод – электродвигатель.
Gпара = 900 т/ч.
Время полного открытия – 15 сек.
Слайд 20При пусках блока, после синхронизации тур- богенератора и приведения электрической
нагрузки с тепловой, БРУ-К полностью закрывается и находится в автоматическом
режиме ожидания чрезмерного повышения давления пара перед турбиной. При ↑ давле-
ния пара перед турбиной до 66 кгс/см2 или фактическом уменьшении электрической на-
грузки на ТГ более 20% и при отсутствии за-
прещающих сигналов на сброс пара в кон-
денсатор БРУ-К открывается и сбрасывает излишки пара в конденсатор.
Слайд 21ПСУ-приемно-сбросное устройство предназ-
начено для снижения параметров пара (t,p)
сбрасываемого в конденсатор.
ПСУ
рассчитано на прием пара с параметра-
ми p = 11кгс/см2 и
t =186оС. Четыре ПСУ рас-
считаны на прием 3780 т/ч пара. Допускается
прием пара до 4000 т\ч. Допускается длите-
льный (в течение 3-10 часов) сброс пара через БРУ-К в конденсатор в количестве 300 т/ч. При
этом должно быть включено ВПУ и вакуум в
конденсаторе должен быть менее 0,2 кгс\см2 .
Слайд 22БЫСТРОДЕЙСТВУЮЩАЯ РЕДУКЦИОННАЯ УСТАНОВКА СОБСТВЕННЫХ НУЖД
(БРУ-СН) RQ11,12SO1
предназначена для:
резервной подачи пара на
коллекторы собст-
венных нужд и поддержания в них заданного
давления;
расхолаживания блока
с заданной скоро-
стью через технологический конденсатор.
Привод – электродвигатель.
Gпара = 400 т/ч.
Время открытия – закрытия: 10 сек.
Слайд 23Дренажи:
постоянно действующие-для предупрежде-
ния попадания воды в ЦВД турбины;
пусковые – для
сброса пара и конденсата при вводе и выводе установки;
осушения –
для слива скопившейся влаги из
отдельных участков при вводе и выводе ус-
тановки;
Для крепления паропроводов используются:
неподвижные опоры;
направляющие опоры;
пружинные опоры;
пружинные подвески.

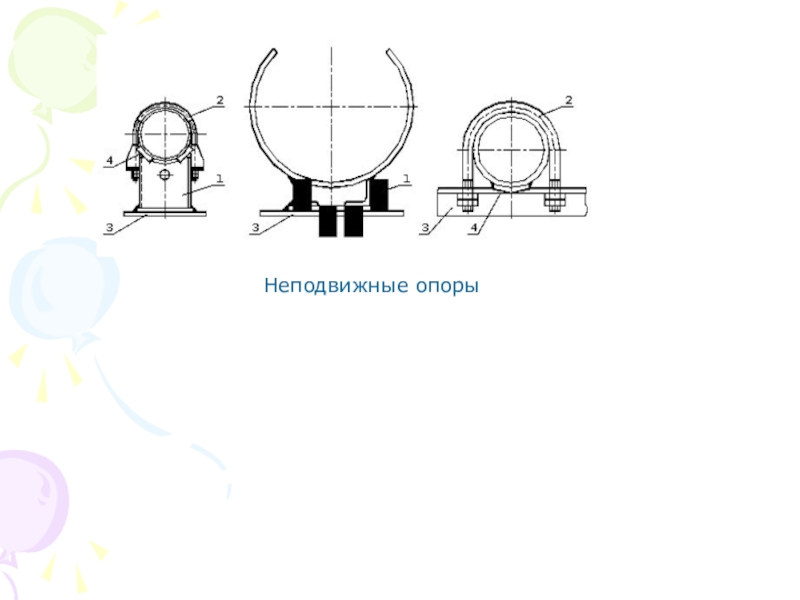

Слайд 24неподвижные опоры:
-корпуса 4-х ПГ (4 шт);
-корпуса регулирующих клапанов ЦВД (4
шт);
-корпуса ГПК (8 шт)
-корпуса БРУ-А, БРУ-К, БРУ-СН (10 шт);
-промежуточные на
границе ГО РО(№ 17-20);
-промежуточные на границе РО (№8р, 16р,
24р, 32р);
направляющие опоры:
-№ 84-87 - ограничение перемещений из А в Б
Скользящая опора:
-№ 49 – крепление трубопровода СПП;
-№ 7р,15р, 23р, 31р – для уменьш-я вибраций.
Слайд 25дополнительные скользящие опоры в обстройке реакторного отделения – для уменьшения
величины вибрации паропроводов в обстройке Р.О.
Слайд 26Пружинные опоры (4 опоры) используются для крепления основных магистралей от
ПГ –1,3 (опоры № 37, № 46). Опора № 60
предназначена для крепления перемычки Ду 500 от ПГ № 4 к кольцевому главному паровому коллектору, а опора № 75 – для паропровода от ППК к БРУ-СН.
Пружинные подвески. Основная часть веса паропроводов воспринимается пружинными подвесками (150 опор).
Слайд 27ТЕПЛОТЕХНИЧЕСКИЙ КОНТРОЛЬ СИСТЕМЫ ГЛАВНОГО ПАРОПРОВОДА.
Теплотехнический контроль за работой
системы главного паропровода предназначен:
для безаварийной эксплуатации паропроводов и энергоблока в
целом;
контроля за технико-экономическими показателями энергоблока;
своевременного вывода энергоблока или его элементов в ремонт.
Слайд 28 Технический контроль включает в себя следующее:
систему контролируемых параметров;
систему блокировок
и защиты оборудования от возможных аварийных ситуаций;
автоматические регуляторы.
При
оснащении системы паропроводов свежего пара контрольно-измерительными приборами по мету установлено минимальное количество приборов большая часть замеров реализуется на информационно-измерительном комплексе (ИВС).

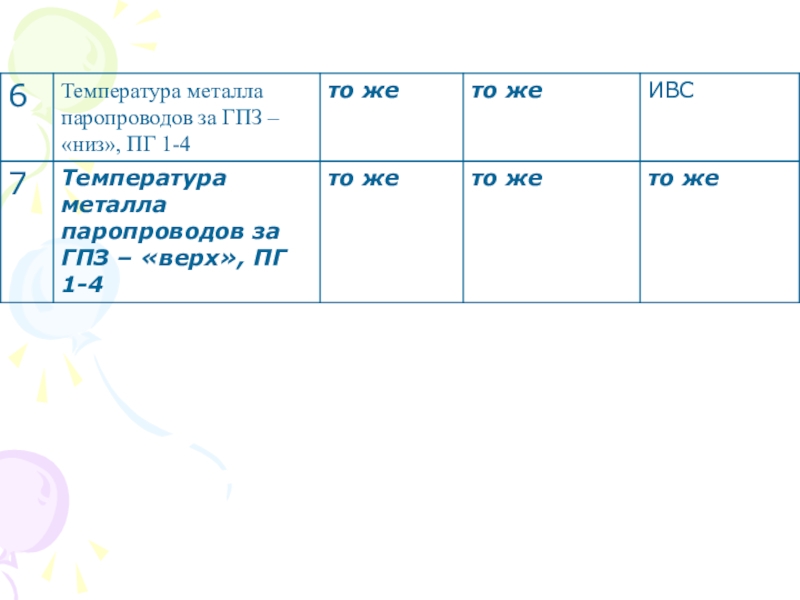

Слайд 29 Перечень контрольных точек в машзале приводится в таблице:

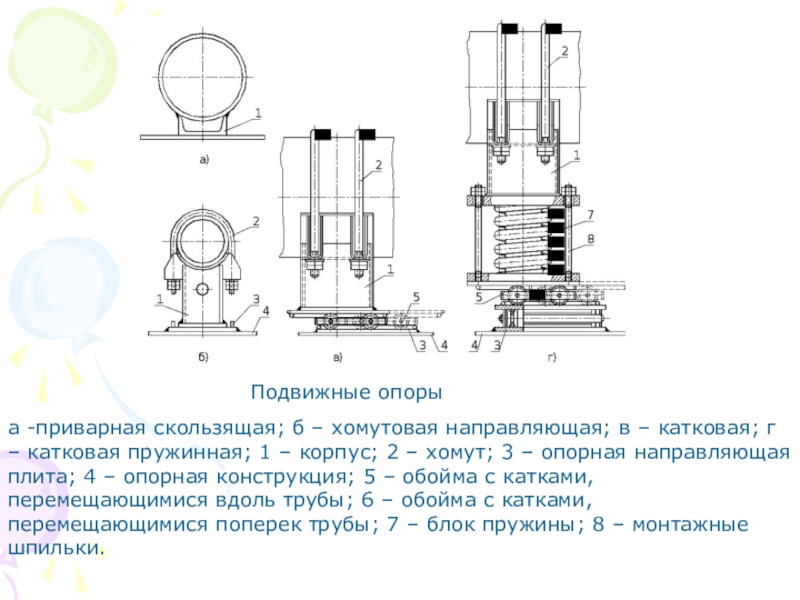

Слайд 32а -приварная скользящая; б – хомутовая направляющая; в – катковая;
г – катковая пружинная; 1 – корпус; 2 – хомут;
3 – опорная направляющая плита; 4 – опорная конструкция; 5 – обойма с катками, перемещающимися вдоль трубы; 6 – обойма с катками, перемещающимися поперек трубы; 7 – блок пружины; 8 – монтажные шпильки.
Подвижные опоры
для горизонтальных трубопроводов
а - жесткая с гайкой; б - жесткая
с муфтой; в - пружинная с одной пружиной; г и д - пружинная комбинированная с двумя и четырьмя блоками пружин.
Слайд 34Подвески для вертикальных трубопроводов
- жесткая; б - пружинная с
блоками из сдвоенных пружин.
Слайд 35Размещение опор и подвесок на трубопроводе
1 - неподвижная опора; 2
- направляющая подвижная опора; 3 - пружинная подвеска; 4 -
скользящая опора; 5 - пружинная опора; 6 - пружинная катковая опора.
Слайд 36Указатель теплового удлинения трубопровода
