Слайд 1Основные этапы оформления электронной накладной


Разработал: Вохмин. В.В
Руководитель: Ульман Л.Г.



2014 г.

Основные этапы оформления электронной накладнойРазработал: Вохмин. В.ВРуководитель: Ульман Л.Г.2014 г.

Слайд 2
Автоматизированная система централизованной подготовки и оформления перевозочных документов
ЭТРАН

Автоматизированная система централизованной подготовки и оформления перевозочных документовЭТРАН

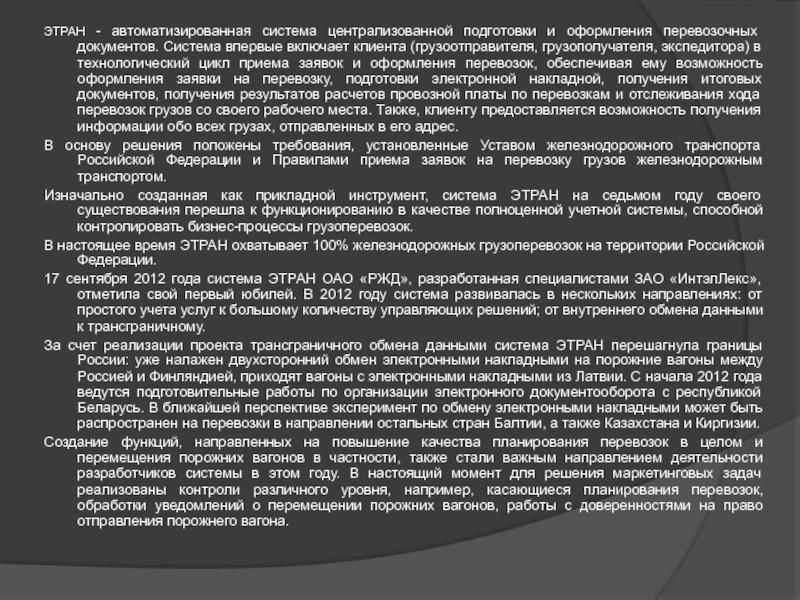

Слайд 3ЭТРАН - автоматизированная система централизованной подготовки и оформления перевозочных документов.

Система впервые включает клиента (грузоотправителя, грузополучателя, экспедитора) в технологический цикл

приема заявок и оформления перевозок, обеспечивая ему возможность оформления заявки на перевозку, подготовки электронной накладной, получения итоговых документов, получения результатов расчетов провозной платы по перевозкам и отслеживания хода перевозок грузов со своего рабочего места. Также, клиенту предоставляется возможность получения информации обо всех грузах, отправленных в его адрес.
В основу решения положены требования, установленные Уставом железнодорожного транспорта Российской Федерации и Правилами приема заявок на перевозку грузов железнодорожным транспортом.
Изначально созданная как прикладной инструмент, система ЭТРАН на седьмом году своего существования перешла к функционированию в качестве полноценной учетной системы, способной контролировать бизнес-процессы грузоперевозок.
В настоящее время ЭТРАН охватывает 100% железнодорожных грузоперевозок на территории Российской Федерации.
17 сентября 2012 года система ЭТРАН ОАО «РЖД», разработанная специалистами ЗАО «ИнтэлЛекс», отметила свой первый юбилей. В 2012 году система развивалась в нескольких направлениях: от простого учета услуг к большому количеству управляющих решений; от внутреннего обмена данными к трансграничному.
За счет реализации проекта трансграничного обмена данными система ЭТРАН перешагнула границы России: уже налажен двухсторонний обмен электронными накладными на порожние вагоны между Россией и Финляндией, приходят вагоны с электронными накладными из Латвии. С начала 2012 года ведутся подготовительные работы по организации электронного документооборота с республикой Беларусь. В ближайшей перспективе эксперимент по обмену электронными накладными может быть распространен на перевозки в направлении остальных стран Балтии, а также Казахстана и Киргизии.
Создание функций, направленных на повышение качества планирования перевозок в целом и перемещения порожних вагонов в частности, также стали важным направлением деятельности разработчиков системы в этом году. В настоящий момент для решения маркетинговых задач реализованы контроли различного уровня, например, касающиеся планирования перевозок, обработки уведомлений о перемещении порожних вагонов, работы с доверенностями на право отправления порожнего вагона.


ЭТРАН - автоматизированная система централизованной подготовки и оформления перевозочных документов. Система впервые включает клиента (грузоотправителя, грузополучателя, экспедитора)

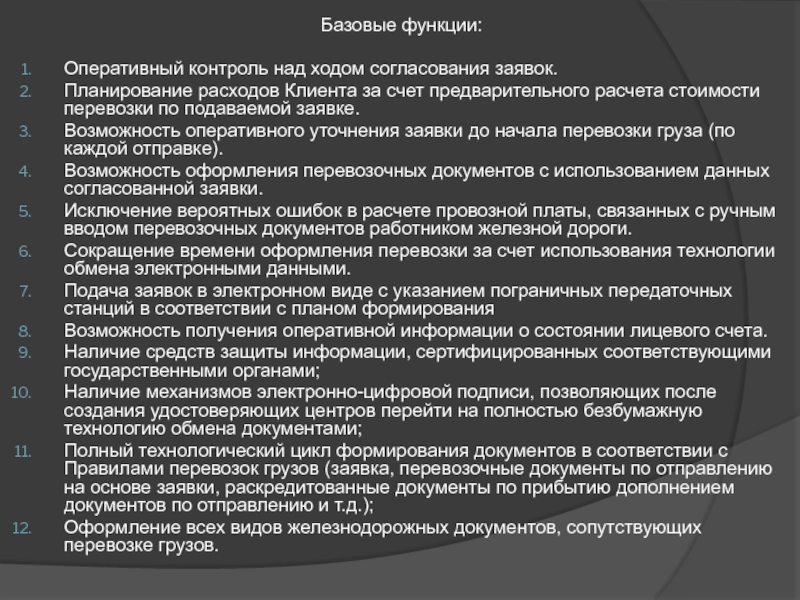

Слайд 4Базовые функции:

Оперативный контроль над ходом согласования заявок.
Планирование расходов Клиента за

счет предварительного расчета стоимости перевозки по подаваемой заявке.
Возможность оперативного уточнения

заявки до начала перевозки груза (по каждой отправке).
Возможность оформления перевозочных документов с использованием данных согласованной заявки.
Исключение вероятных ошибок в расчете провозной платы, связанных с ручным вводом перевозочных документов работником железной дороги.
Сокращение времени оформления перевозки за счет использования технологии обмена электронными данными.
Подача заявок в электронном виде с указанием пограничных передаточных станций в соответствии с планом формирования
Возможность получения оперативной информации о состоянии лицевого счета.
Наличие средств защиты информации, сертифицированных соответствующими государственными органами;
Наличие механизмов электронно-цифровой подписи, позволяющих после создания удостоверяющих центров перейти на полностью безбумажную технологию обмена документами;
Полный технологический цикл формирования документов в соответствии с Правилами перевозок грузов (заявка, перевозочные документы по отправлению на основе заявки, раскредитованные документы по прибытию дополнением документов по отправлению и т.д.);
Оформление всех видов железнодорожных документов, сопутствующих перевозке грузов.

Базовые функции:Оперативный контроль над ходом согласования заявок.Планирование расходов Клиента за счет предварительного расчета стоимости перевозки по подаваемой

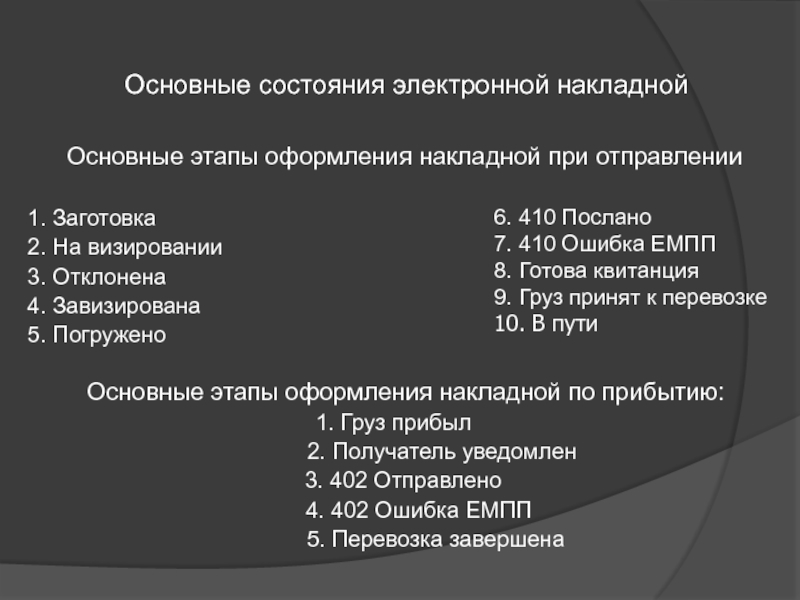

Слайд 5Основные состояния электронной накладной
Основные этапы оформления накладной при отправлении

1. Заготовка
2.

На визировании
3. Отклонена
4. Завизирована
5. Погружено


Основные этапы оформления накладной по прибытию:
1. Груз прибыл
2. Получатель уведомлен
3. 402 Отправлено
4. 402 Ошибка ЕМПП
5. Перевозка завершена

6. 410 Послано
7. 410 Ошибка ЕМПП
8. Готова квитанция
9. Груз принят к перевозке
10. В пути

Основные состояния электронной накладнойОсновные этапы оформления накладной при отправлении1. Заготовка2. На визировании 3. Отклонена4. Завизирована5. Погружено

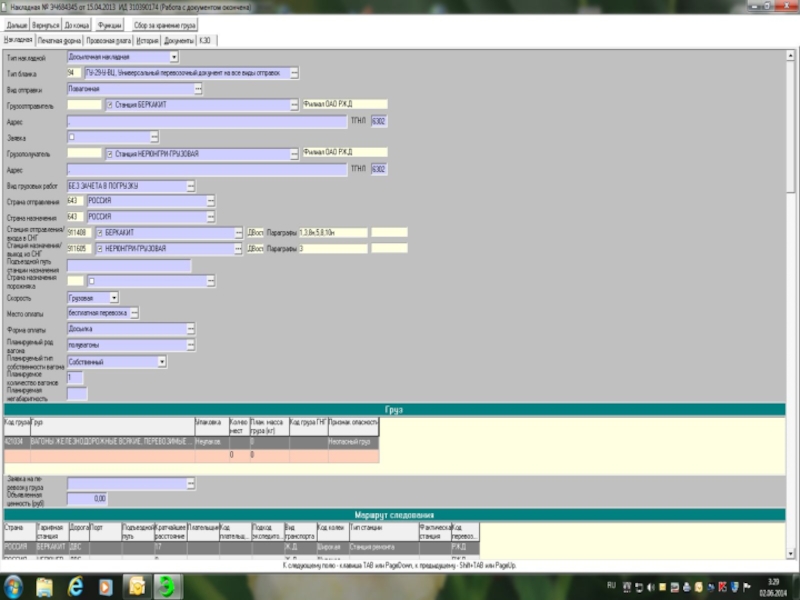

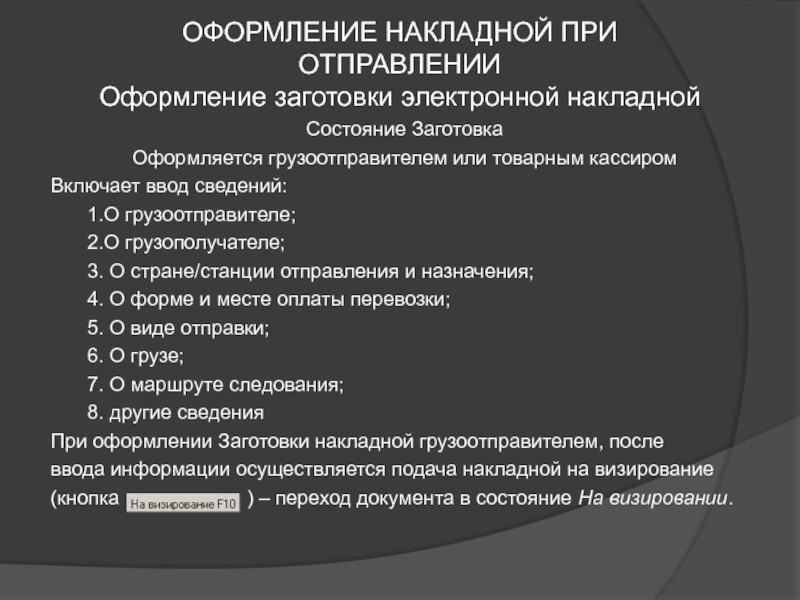

Слайд 6 ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ Оформление заготовки электронной накладной
Состояние Заготовка
Оформляется грузоотправителем или

товарным кассиром
Включает ввод сведений:
1.О грузоотправителе;
2.О грузополучателе;
3. О стране/станции отправления и

назначения;
4. О форме и месте оплаты перевозки;
5. О виде отправки;
6. О грузе;
7. О маршруте следования;
8. другие сведения

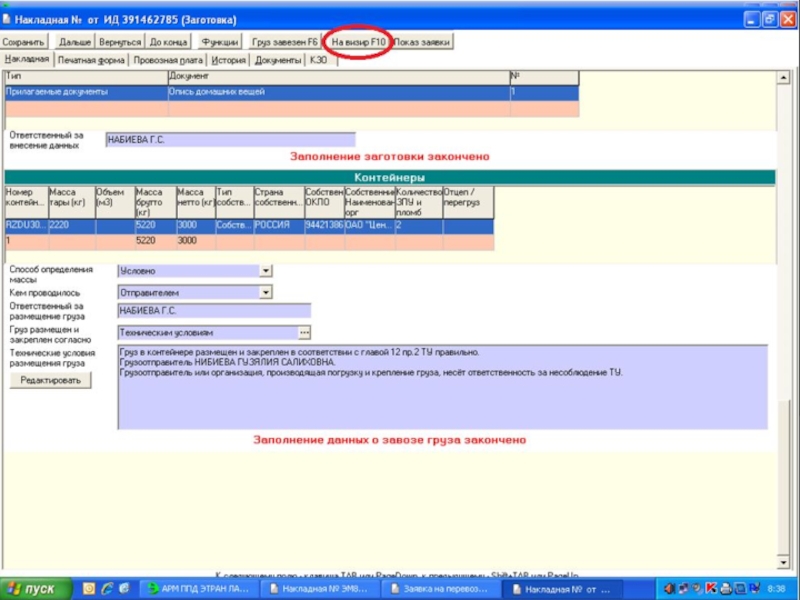

При оформлении Заготовки накладной грузоотправителем, после
ввода информации осуществляется подача накладной на визирование
(кнопка ) – переход документа в состояние На визировании.

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ Оформление заготовки электронной накладной  Состояние ЗаготовкаОформляется грузоотправителем или товарным

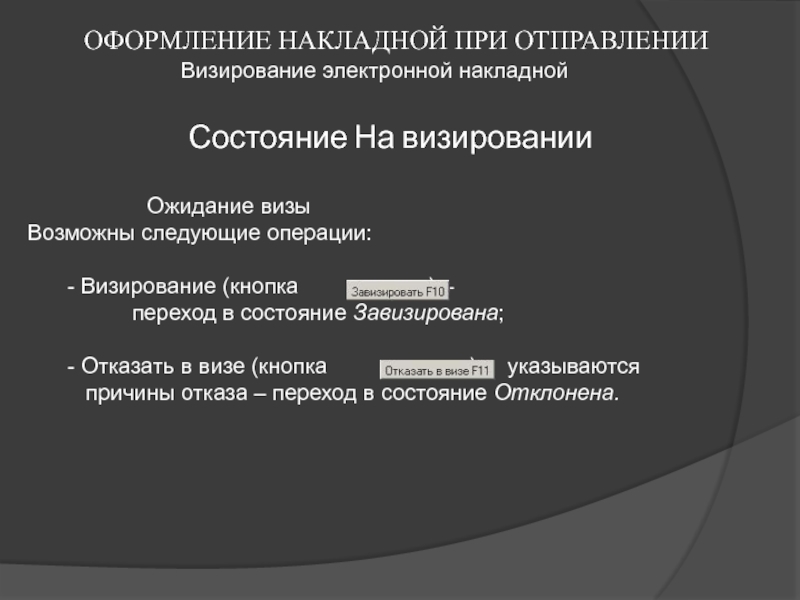

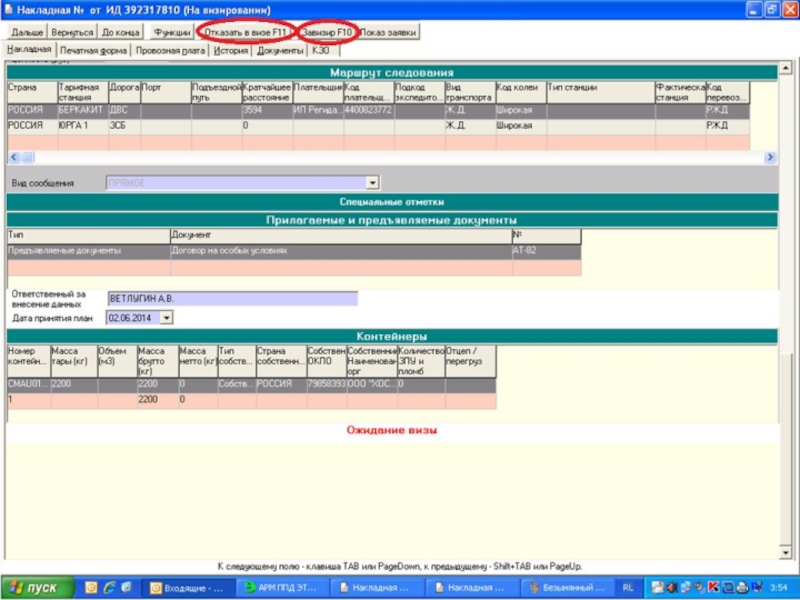

Слайд 8ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ
Визирование электронной накладной

Ожидание визы
Возможны следующие операции:

- Визирование

(кнопка

) –
переход в состояние Завизирована;

- Отказать в визе (кнопка ) – указываются
причины отказа – переход в состояние Отклонена.

Состояние На визировании

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИВизирование электронной накладной			Ожидание визыВозможны следующие операции:	- Визирование (кнопка

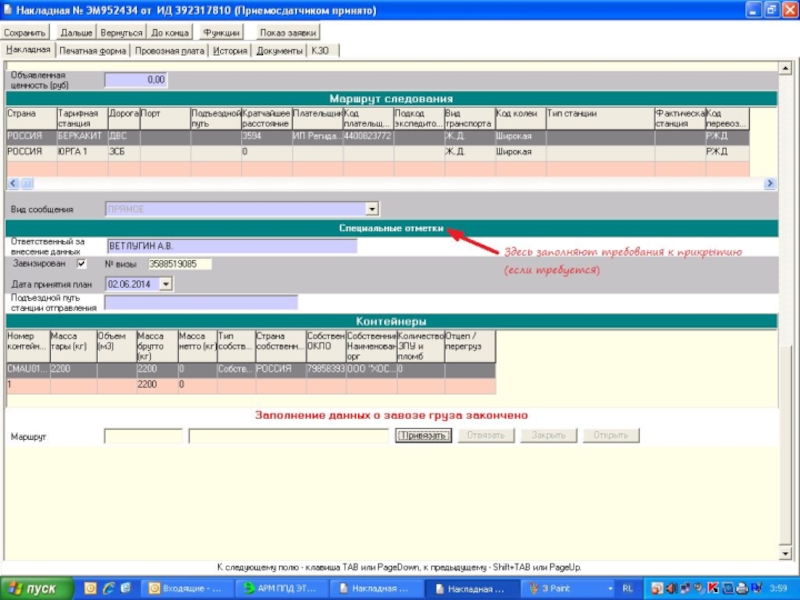

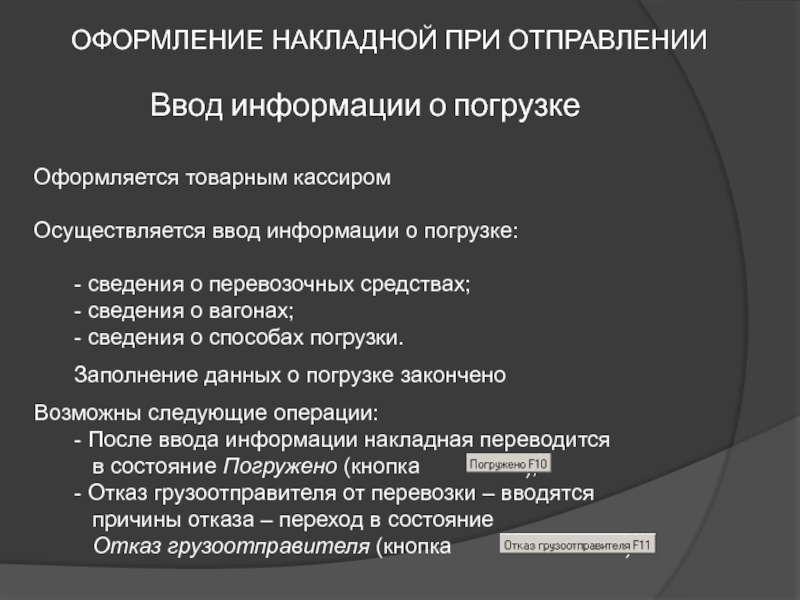

Слайд 10ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ
Ввод информации о погрузке
Оформляется товарным кассиром

Осуществляется ввод

информации о погрузке:

- сведения о перевозочных средствах;
- сведения о вагонах;
-

сведения о способах погрузки.

Заполнение данных о погрузке закончено

Возможны следующие операции:
- После ввода информации накладная переводится
в состояние Погружено (кнопка );
- Отказ грузоотправителя от перевозки – вводятся
причины отказа – переход в состояние
Отказ грузоотправителя (кнопка ).
ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ	Ввод информации о погрузкеОформляется товарным кассиромОсуществляется ввод информации о погрузке:	- сведения о перевозочных средствах;	-

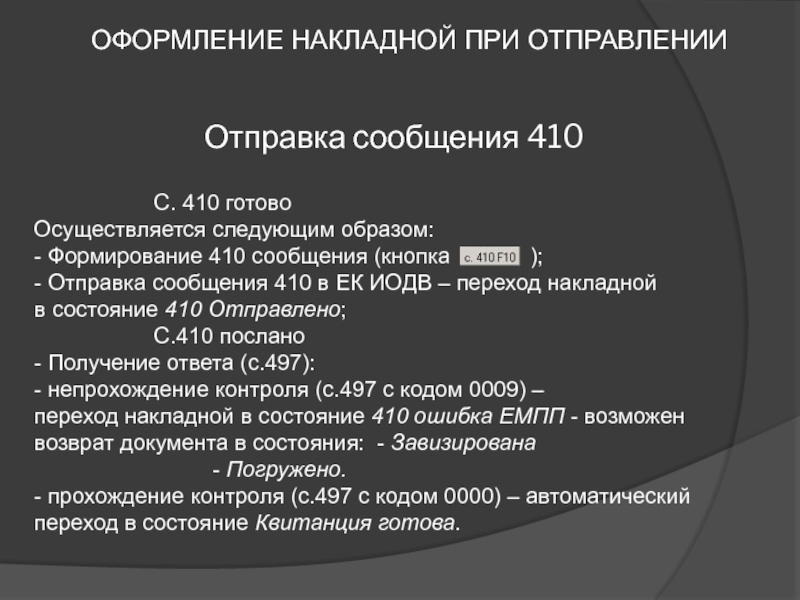

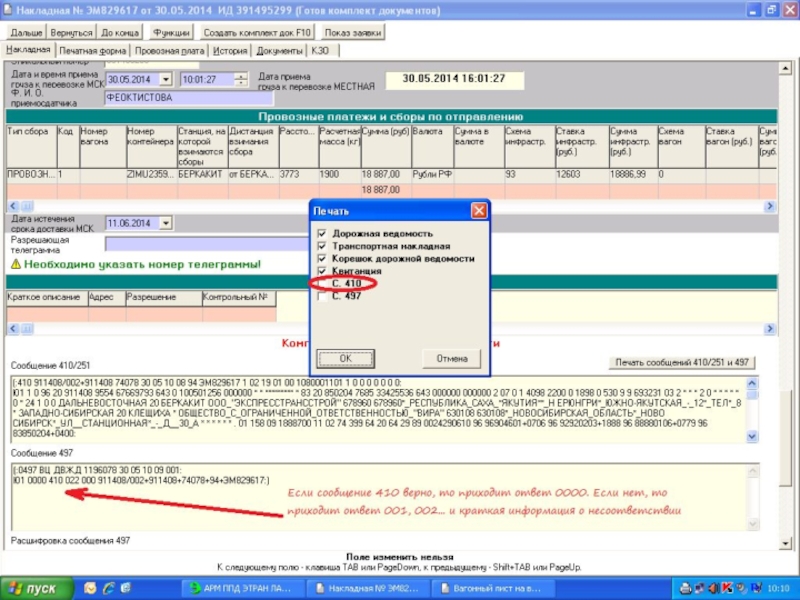

Слайд 12ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ
Отправка сообщения 410
С. 410 готово
Осуществляется следующим образом:
-

Формирование 410 сообщения (кнопка

);
- Отправка сообщения 410 в ЕК ИОДВ – переход накладной
в состояние 410 Отправлено;
С.410 послано
- Получение ответа (с.497):
- непрохождение контроля (с.497 с кодом 0009) –
переход накладной в состояние 410 ошибка ЕМПП - возможен
возврат документа в состояния: - Завизирована
- Погружено.
- прохождение контроля (с.497 с кодом 0000) – автоматический
переход в состояние Квитанция готова.
ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ	Отправка сообщения 410			С. 410 готовоОсуществляется следующим образом:- Формирование 410 сообщения (кнопка

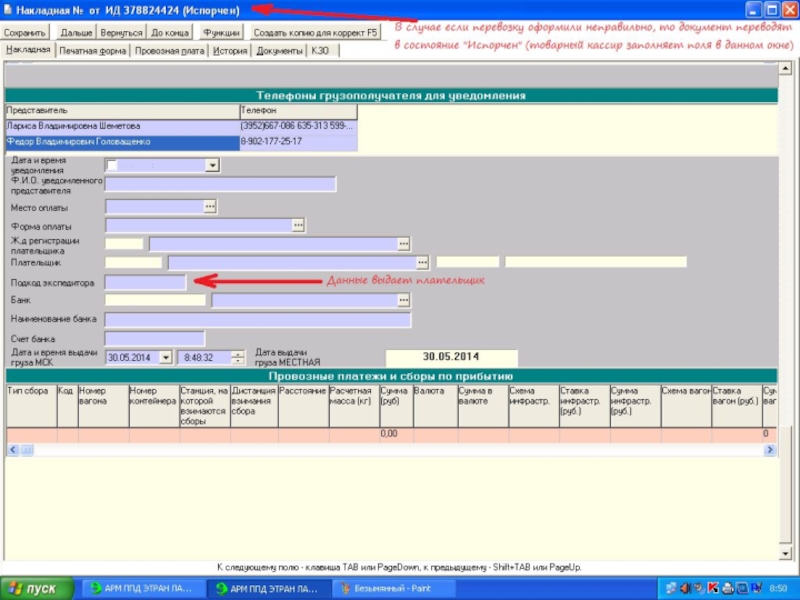

Слайд 14ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ
Перевод документа в состояние Испорчен
Имеется возможность перевода

документа в состояние Испорчен
(кнопка

) на любом этапе оформления, до состояния В пути.

При этом, если сообщение 410 было отправлено и принято без ошибок, автоматически формируется сообщение 333.


ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИПеревод документа в состояние ИспорченИмеется возможность перевода документа в состояние Испорчен (кнопка

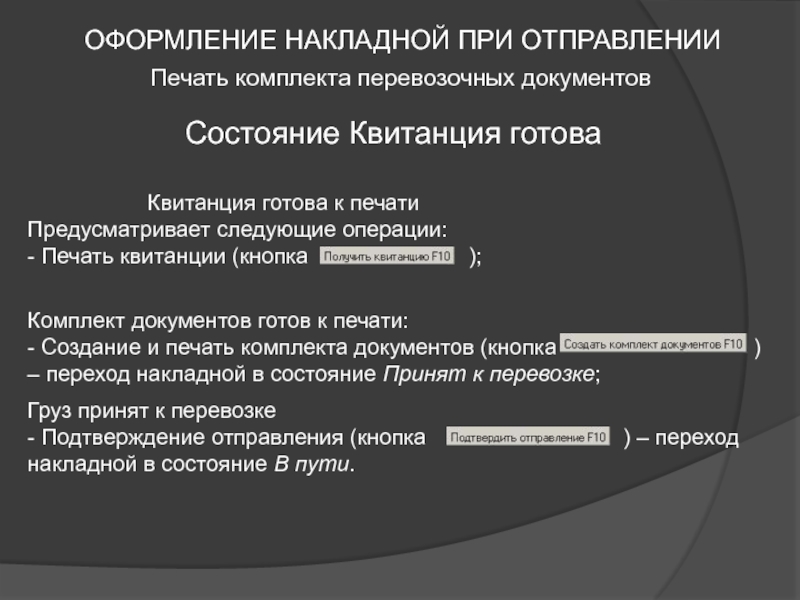

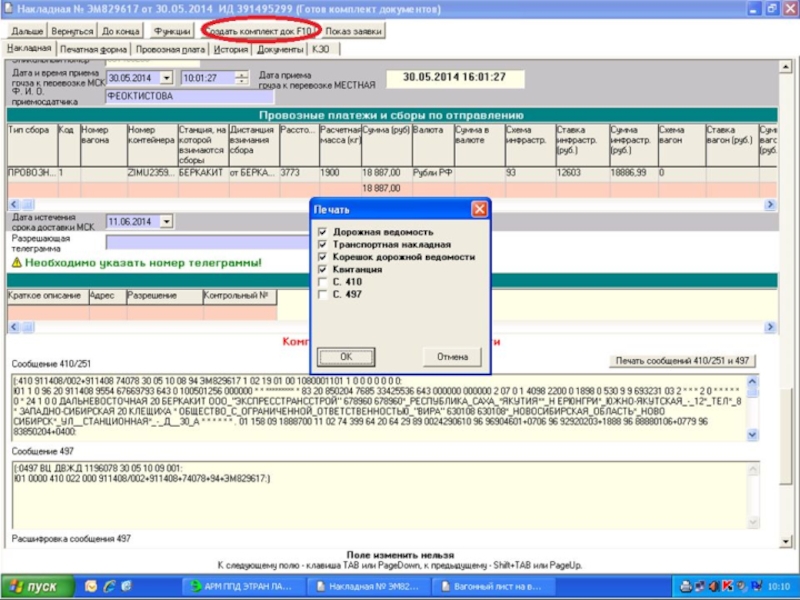

Слайд 16ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИ
Печать комплекта перевозочных документов
Квитанция готова к печати
Предусматривает

следующие операции:
- Печать квитанции (кнопка

);


Комплект документов готов к печати:
- Создание и печать комплекта документов (кнопка ) – переход накладной в состояние Принят к перевозке;

Груз принят к перевозке
- Подтверждение отправления (кнопка ) – переход
накладной в состояние В пути.

Состояние Квитанция готова

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПРИ ОТПРАВЛЕНИИПечать комплекта перевозочных документов			Квитанция готова к печатиПредусматривает следующие операции:- Печать квитанции (кнопка

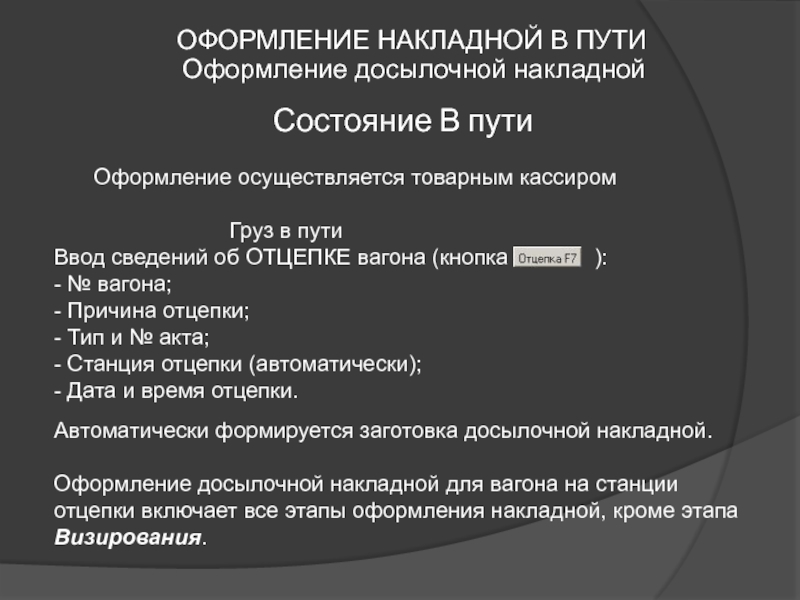

Слайд 18ОФОРМЛЕНИЕ НАКЛАДНОЙ В ПУТИ
Оформление осуществляется товарным кассиром

Груз в пути
Ввод сведений об ОТЦЕПКЕ вагона (кнопка

):
- № вагона;
- Причина отцепки;
- Тип и № акта;
- Станция отцепки (автоматически);
- Дата и время отцепки.

Автоматически формируется заготовка досылочной накладной.

Оформление досылочной накладной для вагона на станции отцепки включает все этапы оформления накладной, кроме этапа Визирования.

Состояние В пути

Оформление досылочной накладной

ОФОРМЛЕНИЕ НАКЛАДНОЙ В ПУТИ	Оформление осуществляется товарным кассиром			     Груз в путиВвод сведений об ОТЦЕПКЕ

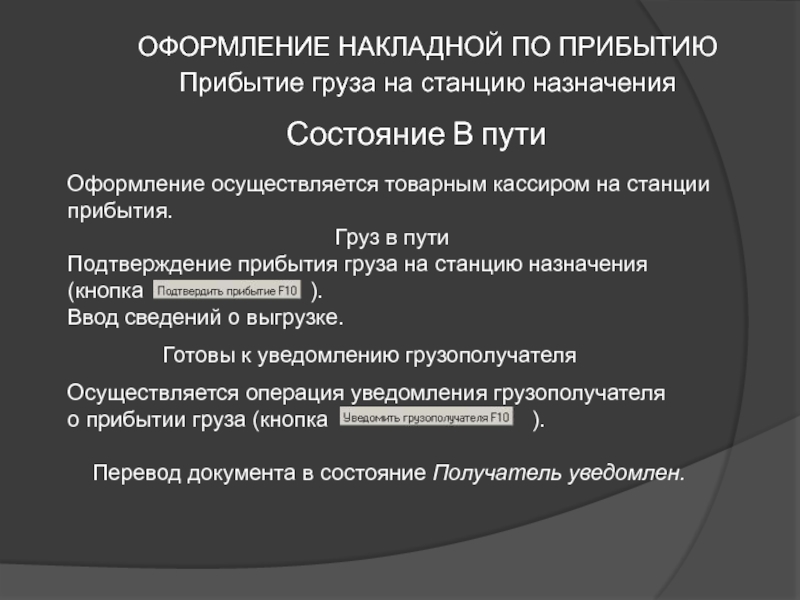

Слайд 20ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮ
Оформление осуществляется товарным кассиром на станции
прибытия.
Груз в

пути
Подтверждение прибытия груза на станцию назначения
(кнопка

).
Ввод сведений о выгрузке.

Готовы к уведомлению грузополучателя

Осуществляется операция уведомления грузополучателя
о прибытии груза (кнопка ).

Перевод документа в состояние Получатель уведомлен.



Состояние В пути

Прибытие груза на станцию назначения

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮОформление осуществляется товарным кассиром на станцииприбытия.Груз в путиПодтверждение прибытия груза на станцию назначения(кнопка

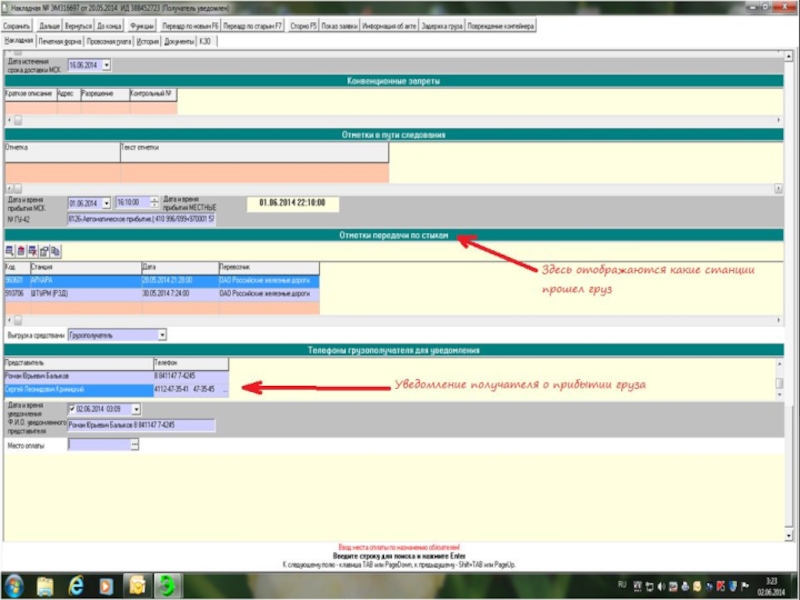

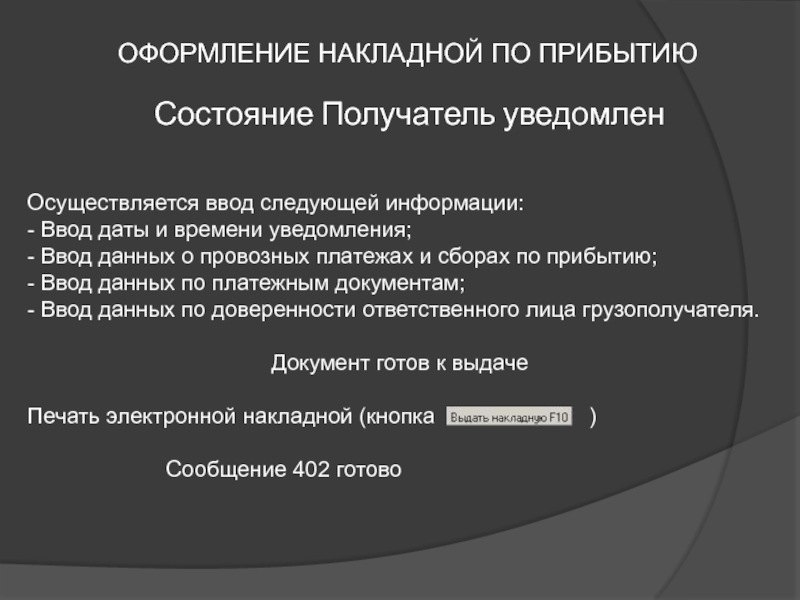

Слайд 22ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮ
Осуществляется ввод следующей информации:
- Ввод даты и

времени уведомления;
- Ввод данных о провозных платежах и сборах по

прибытию;
- Ввод данных по платежным документам;
- Ввод данных по доверенности ответственного лица грузополучателя.

Документ готов к выдаче

Печать электронной накладной (кнопка )

Сообщение 402 готово


Состояние Получатель уведомлен

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮОсуществляется ввод следующей информации:- Ввод даты и времени уведомления;- Ввод данных о провозных платежах

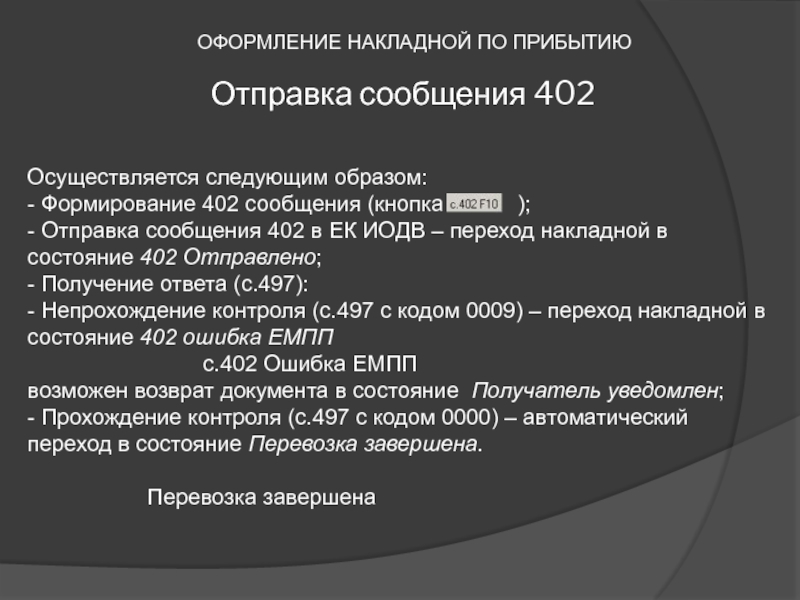

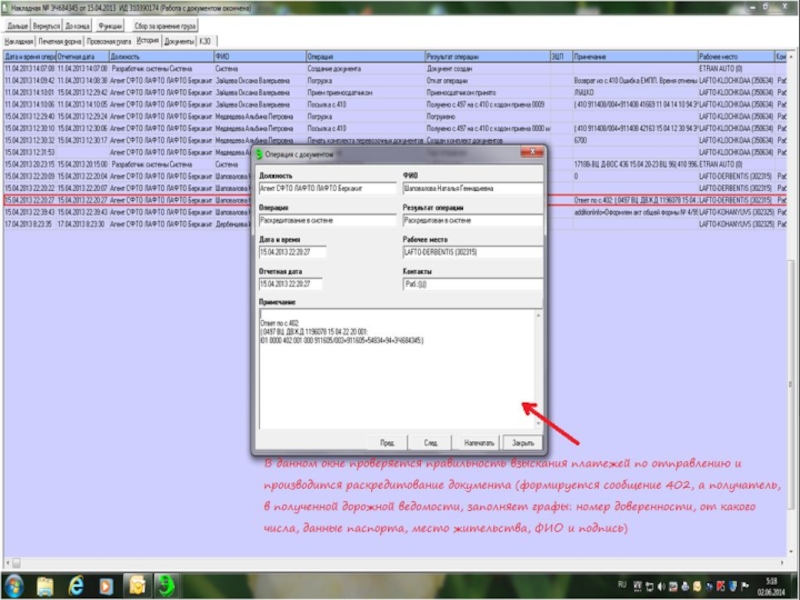

Слайд 24ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮ
Осуществляется следующим образом:
- Формирование 402 сообщения (кнопка

);
- Отправка сообщения 402

в ЕК ИОДВ – переход накладной в состояние 402 Отправлено;
- Получение ответа (с.497):
- Непрохождение контроля (с.497 с кодом 0009) – переход накладной в состояние 402 ошибка ЕМПП
с.402 Ошибка ЕМПП
возможен возврат документа в состояние Получатель уведомлен;
- Прохождение контроля (с.497 с кодом 0000) – автоматический переход в состояние Перевозка завершена.

Перевозка завершена

Отправка сообщения 402

ОФОРМЛЕНИЕ НАКЛАДНОЙ ПО ПРИБЫТИЮОсуществляется следующим образом:- Формирование 402 сообщения (кнопка      ); -

Слайд 26СПАСИБО ЗА ВНИМАНИЕ!

СПАСИБО ЗА     ВНИМАНИЕ!
