Основные синдромы патологии органов дыхания
Содержание
- 1. Основные синдромы патологии органов дыхания
- 2. Рентгенография – основной метод исследования органов
- 3. Линейная томография (рентгеновская) – послойное исследование любого
- 4. Бронхография – метод искусственного контрастирования бронхиального дерева
- 5. Флюорография ОГК – рентгенологический скрининг, используемый при
- 6. Компьютерная томография ОГК – послойное рентгеновское
- 7. Ультразвуковое исследование – неинвазивный, радиационно безопасный
- 8. Радионуклидное исследование легких – позволяет оценить
- 9. Магнитно-резонансная томография ОГК – применяется в
- 10. Основные синдромы патологии органов дыхания:Синдром затемнения2. Синдром просветления3. Синдром деформациилегочного рисунка4. Синдром патологии корня легкого
- 11. СИНДРОМ ЗАТЕМНЕНИЯ
- 12. Характеристика затемнения1. Локализация (поля, зоны, ребра, доли,
- 13. Жидкость в альвеолах (экссудат, транссудат, кровь, лимфа)Замещение
- 14. Протяженность затемненияТотальное - все 3 легочных поля2. Субтотальное - 1 или 2 легочных поля
- 15. ТОТАЛЬНОЕ И СУБТОТАЛЬНОЕ ЗАТЕМНЕНИЕПричины: - воспалительный заболевания
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19

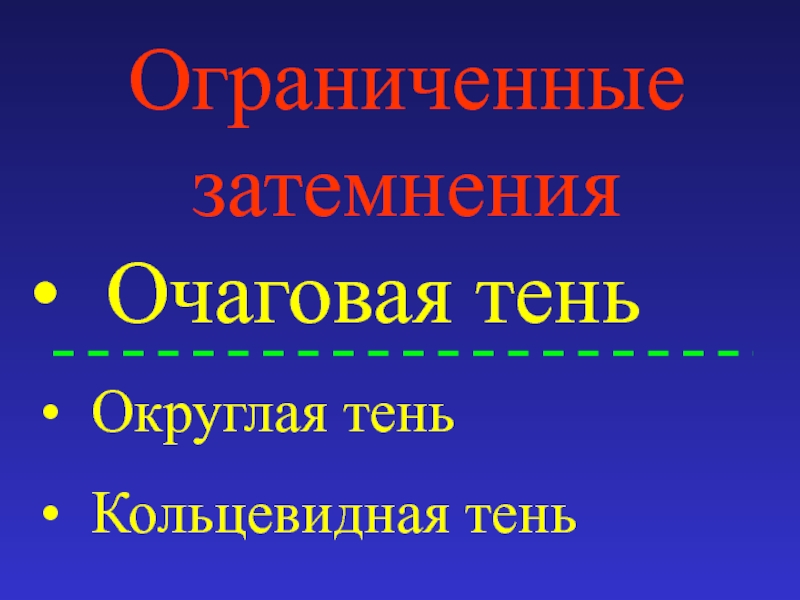

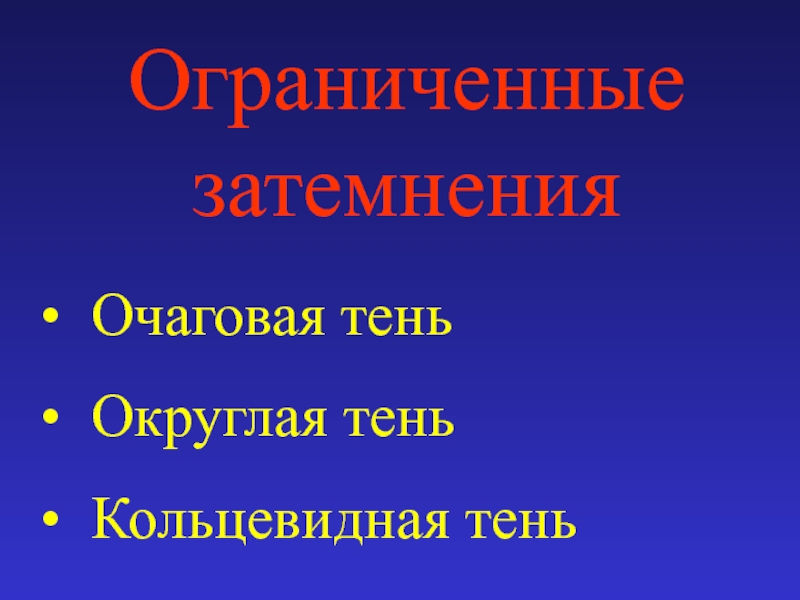

- 20. Ограниченные затемнения Очаговая тень Округлая тень Кольцевидная тень
- 21. Ограниченные затемнения Очаговая тень Округлая тень Кольцевидная тень
- 22. РАЗМЕРЫ ОЧАГОВЫХ ТЕНЕЙ- до 2 мм -
- 23. ОЧАГОВАЯ ТЕНЬЧАСТЫЕ ПРИЧИНЫ:- туберкулез (очаговый, диссеминированный)- очаговая
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. ДИССЕМИНАЦИЯ ОЧАГОВЫХ ТЕНЕЙРассеяние очаговых теней на протяжении одного или нескольких легочных полей- ОГРАНИЧЕННАЯ- РАСПРОСТРАНЕННАЯ
- 29. ДИССЕМИНАЦИЯЧАСТЫЕ ПРИЧИНЫ: диссеминированный туберкулез легких метастазы пневмония
- 30. Туберкулез подострый диссеминированный
- 31. Туберкулез хр. диссеминированный
- 32. Метастазы
- 33. Пневмония при сепсисе
- 34. Силикоз
- 35. Силикотуберкулез
- 36. Альвеолярный отек
- 37. Гемосидероз
- 38. Ограниченные затемнения Очаговая тень Округлая тень Кольцевидная тень
- 39. ОКРУГЛАЯ ТЕНЬРАЗМЕРЫ от 1.5 до 6-12 сми больше
- 40. ОКРУГЛАЯ ТЕНЬ причины:- опухоль - туберкулома недренированный абсцесс киста
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Ограниченные затемнения Очаговая тень Округлая тень Кольцевидная тень
- 47. КОЛЬЦЕВИДНАЯ ТЕНЬТЕНЬ В ФОРМЕ КОЛЬЦА (ОБОДКА) С
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. СИНДРОМ ОБШИРНОГО ПРОСВЕТЛЕНИЯПРИЧИНЫ:1. пневмоторакс2. эмфизема легких - клапанная - компенсаторная - центрилобулярная3. гипоплазия (стеноз) легочной артерии4. крупная воздушная полость
- 55. Пневмоторакс - газ в плевральной полостиСимптомы:- просветление без легочного рисунка- виден край коллабированного легкого
- 56. Слайд 56
- 57. Гидропневмоторакс - сочетание воздуха и жидкости в плевральной полости Жидкость - затемнение с горизонтальной верхней границей
- 58. Слайд 58
- 59. Слайд 59
- 60. Эмфизема легких (симптомы):Бочкообразная деформация грудной клетки;Повышение прозрачности легких;Уплощение куполов диафрагмы;Уменьшение тени сердца в поперечнике
- 61. ЭМФИЗЕМА ЛЕГКИХ
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64

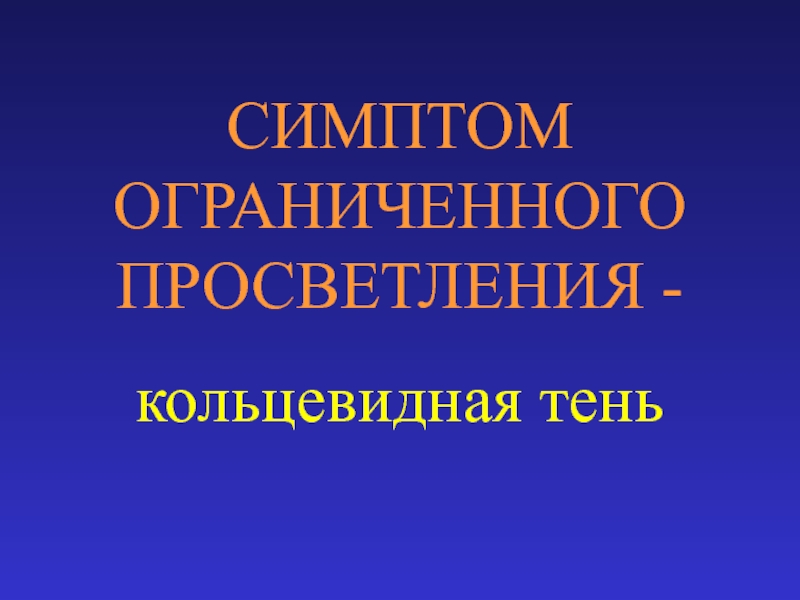

- 65. СИМПТОМ ОГРАНИЧЕННОГО ПРОСВЕТЛЕНИЯ - кольцевидная тень
- 66. Критерии структурности легочного рисункаРадиальное расхождение;Дихотомическое деление;Сужение к периферии;Четкие, ровные контуры.
- 67. Синдром деформации легочного рисунка- обогащение легочного
- 68. Синдром деформации легочного рисунка- обогащение легочного
- 69. Обогащение легочного рисунка -увеличение элементов легочного рисунка на единицу площади
- 70. Причина обогащения1. фаза выдоха2. нарушение гемодинамики: а)
- 71. Слайд 71
- 72. Синдром деформации легочного рисунка- обогащение легочного
- 73. Деформация и неструктурность легочного рисунка -1) Отсутствие
- 74. Причина деформации и неструктурности- нарушение гемодинамики- интерстициальный отек- пневмофиброз
- 75. Слайд 75
- 76. Слайд 76
- 77. Слайд 77
- 78. Синдром деформации легочного рисунка- обогащение легочного
- 79. Обеднение легочного рисунка -уменьшение элементов легочного рисунка на единицу площади
- 80. Причины обеднения:- фаза глубокого вдоха- эмфизема (все виды)- стеноз или гипоплазия легочной артерии
- 81. Слайд 81
- 82. Критерии структурности корня легкогоШирина легочной артерии –
- 83. Синдром патологии корня легкого -неструктурность и расширение корня легкого
- 84. Причины патологии корня - увеличение лимфатических узлов - лимфаденопатия- нарушение гемодинамики – ЛВГ и ЛАГ
- 85. Слайд 85
- 86. Слайд 86
- 87. Слайд 87
- 88. Расширение легочной артерии
- 89. Слайд 89
- 90. Скачать презентанцию
Рентгенография – основной метод исследования органов грудной клетки, используется при всех заболеваниях легких, сердца, позволяет также оценить гемодинамику малого круга кровообращения. Выполняется в стандартных проекциях (прямой и боковой)
Слайды и текст этой презентации
Слайд 3Линейная томография (рентгеновская) – послойное исследование любого органа, в том числе
и органов грудной клетки: легких, трахеи, бронхов, внутригрудных лимфатических узлов.
Основные
показания:
- новообразования ОГК;
- туберкулез легких и ВГЛУ;
- воспалительные процессы в легких;
- деструктивные процессы в легких;
- лимфоаденопатия;

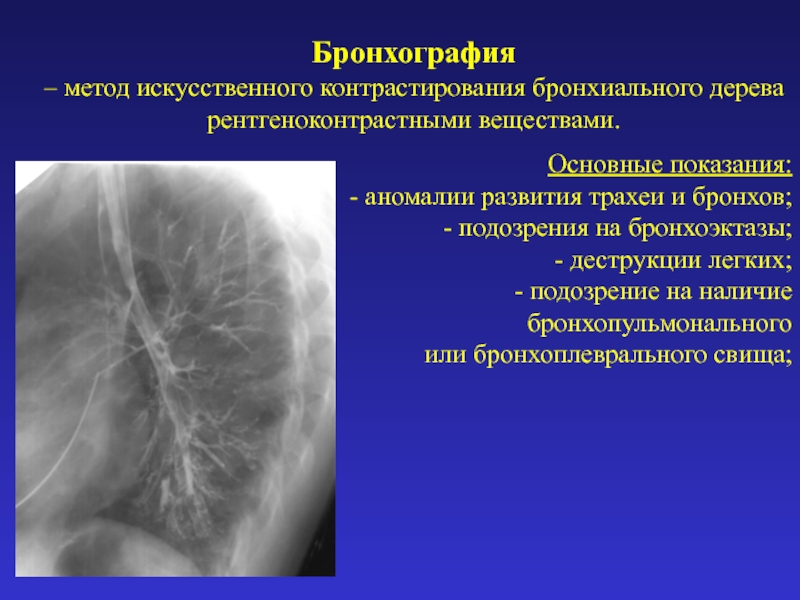

Слайд 4Бронхография
– метод искусственного контрастирования бронхиального дерева рентгеноконтрастными веществами.
Основные показания:
- аномалии
развития трахеи и бронхов; - подозрения на бронхоэктазы; - деструкции легких; - подозрение
на наличие бронхопульмонального или бронхоплеврального свища;
Слайд 5Флюорография ОГК – рентгенологический скрининг, используемый при проведении массовых исследований населения
для выявления скрыто протекающих поражений легких.
Слайд 6Компьютерная томография ОГК – послойное рентгеновское исследование органов и тканей
в аксиальной проекции.
Основные показания:
- диагностика опухолей легких, в том числе
и при отрицательной рентгенологической картине;
- выявление метастазов и метастатического поражения ВГЛУ;
- оценка распространенности опухолей легкого;
- опухоли плевры, оценка состояния легких при массивных плевральных выпотах;
- новообразования средостения, в том числе сердца;
- туберкулез легких и ВГЛУ (локализация, осложнения,
диф. диагностика);
- диссеминированные поражения легких.
Слайд 7Ультразвуковое исследование
– неинвазивный, радиационно безопасный метод.
Основные показания:
- подозрение на
плевральный выпот различной этиологии (минимальное количество выявляемой жидкости 10 мл.); -
опухоли плевры и пристеночные новообразования.
Слайд 8Радионуклидное исследование легких – позволяет оценить состояние вентиляции, перфузии, легочного
капиллярного кровотока, получить качественные и количественные показатели поступления и выведения
газов.Основные показания: - тромбоэмоблия легочных артерий; - определение нарушения перфузии и вентиляции у больных с обструктивным синдромом легких;
Перфузионная сцинтиграфия легких
(признаки тромбоэмболии ветвей легочной артерии)

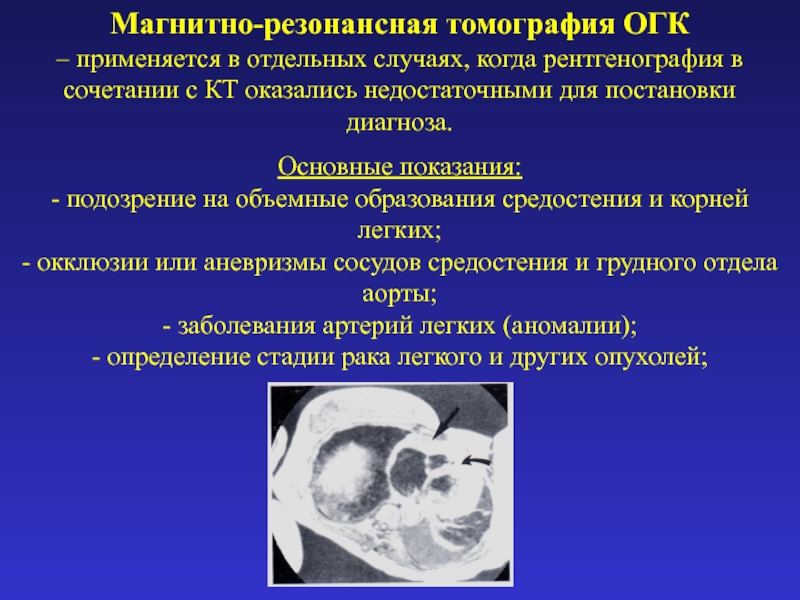

Слайд 9Магнитно-резонансная томография ОГК – применяется в отдельных случаях, когда рентгенография
в сочетании с КТ оказались недостаточными для постановки диагноза.
Основные показания:
-
подозрение на объемные образования средостения и корней легких;
- окклюзии или аневризмы сосудов средостения и грудного отдела аорты;
- заболевания артерий легких (аномалии);
- определение стадии рака легкого и других опухолей;
Слайд 10Основные синдромы
патологии органов дыхания:
Синдром затемнения
2. Синдром просветления
3. Синдром деформации
легочного
рисунка
4. Синдром патологии корня легкого
Слайд 12Характеристика затемнения
1. Локализация (поля, зоны, ребра, доли, сегменты)
2. Протяженность (тотальное,
субтотальное, ограниченное)
3. Интенсивность (высокая, средняя, низкая – эталон сосуды или
ребра)4. Структура (однородная, неоднородная)
5. Форма (округлая, треугольная и т.п.)
6. Характер контуров (четкие, нечеткие)
Слайд 13Жидкость в альвеолах (экссудат,
транссудат, кровь, лимфа)
Замещение воздушной легочной ткани
безвоздушным образованием
Жидкость в плевральной полости
(экссудат, транссудат, гной, кровь, лимфа)
Спадение
стенок альвеол (отсутствие
сурфактанта, обтурация бронха)Причины затемнения

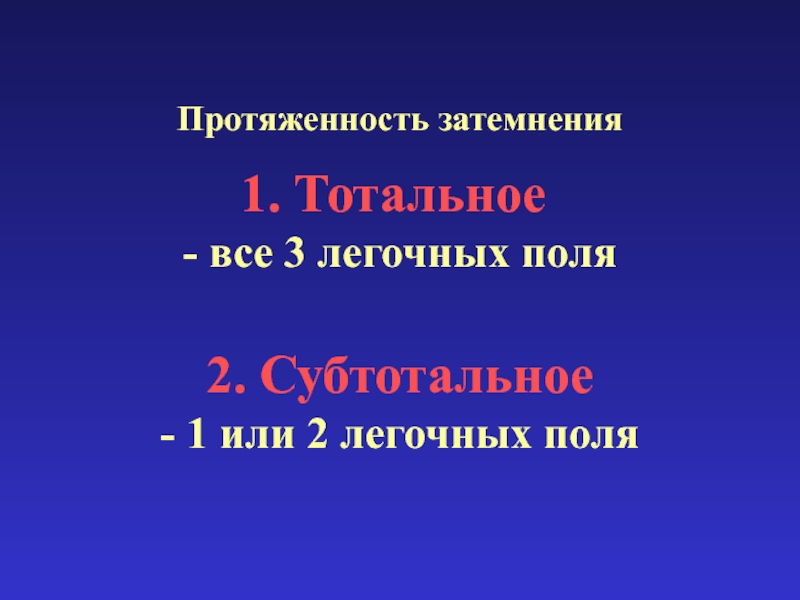

Слайд 14Протяженность затемнения
Тотальное
- все 3 легочных поля
2. Субтотальное
- 1
или 2 легочных поля

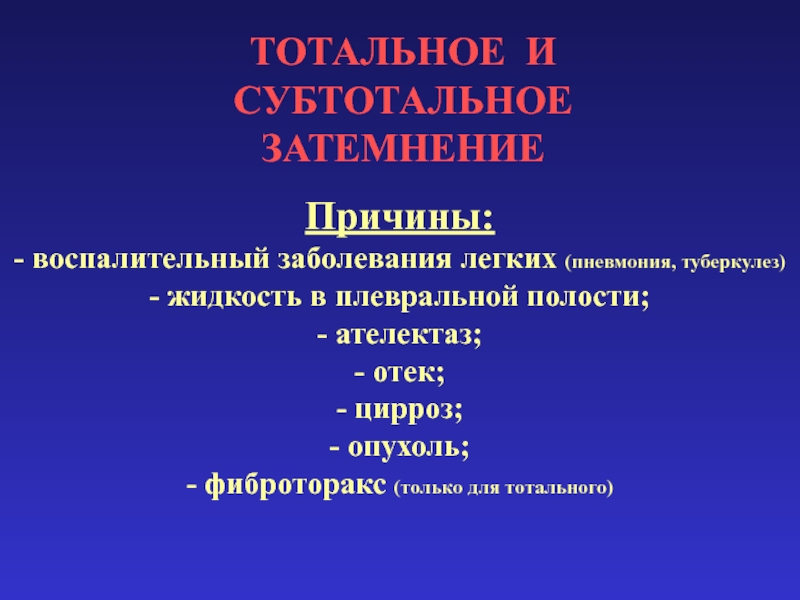

Слайд 15ТОТАЛЬНОЕ И СУБТОТАЛЬНОЕ ЗАТЕМНЕНИЕ
Причины:
- воспалительный заболевания легких (пневмония, туберкулез)
- жидкость
в плевральной полости; - ателектаз; - отек; - цирроз; - опухоль; - фиброторакс (только для
тотального)

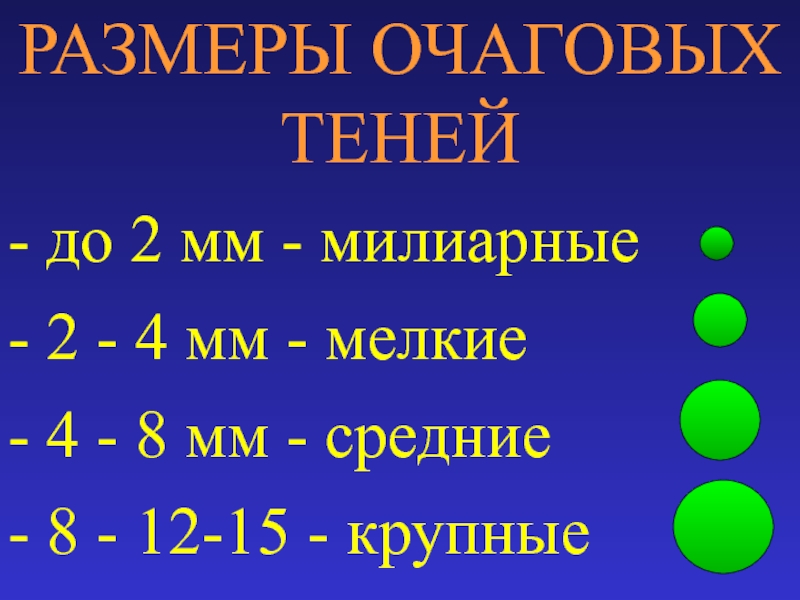

Слайд 22РАЗМЕРЫ ОЧАГОВЫХ ТЕНЕЙ
- до 2 мм - милиарные
- 2 -
4 мм - мелкие
- 4 - 8 мм - средние
-
8 - 12-15 - крупные

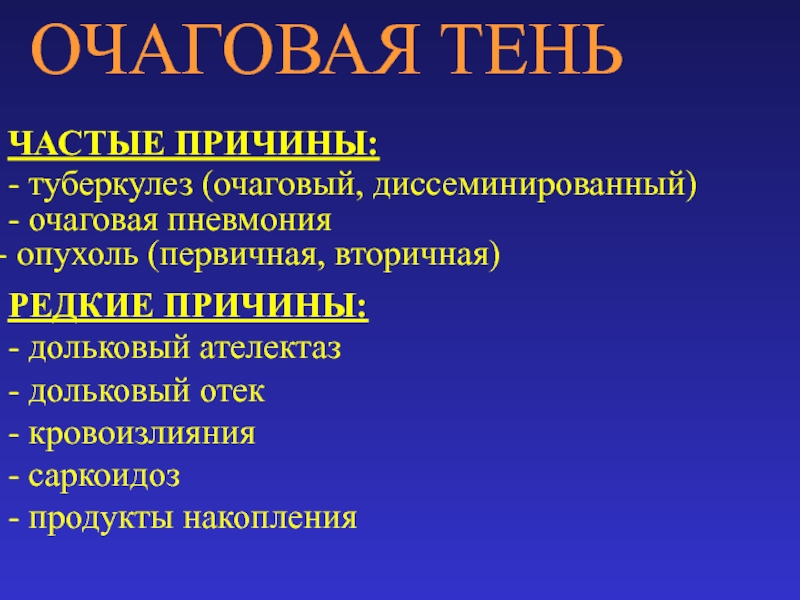

Слайд 23ОЧАГОВАЯ ТЕНЬ
ЧАСТЫЕ ПРИЧИНЫ:
- туберкулез (очаговый, диссеминированный)
- очаговая пневмония
опухоль (первичная,
вторичная)
РЕДКИЕ ПРИЧИНЫ:
- дольковый ателектаз
- дольковый отек
- кровоизлияния
- саркоидоз
- продукты накопления
Слайд 28ДИССЕМИНАЦИЯ ОЧАГОВЫХ ТЕНЕЙ
Рассеяние очаговых теней на протяжении одного или нескольких
легочных полей
- ОГРАНИЧЕННАЯ
- РАСПРОСТРАНЕННАЯ

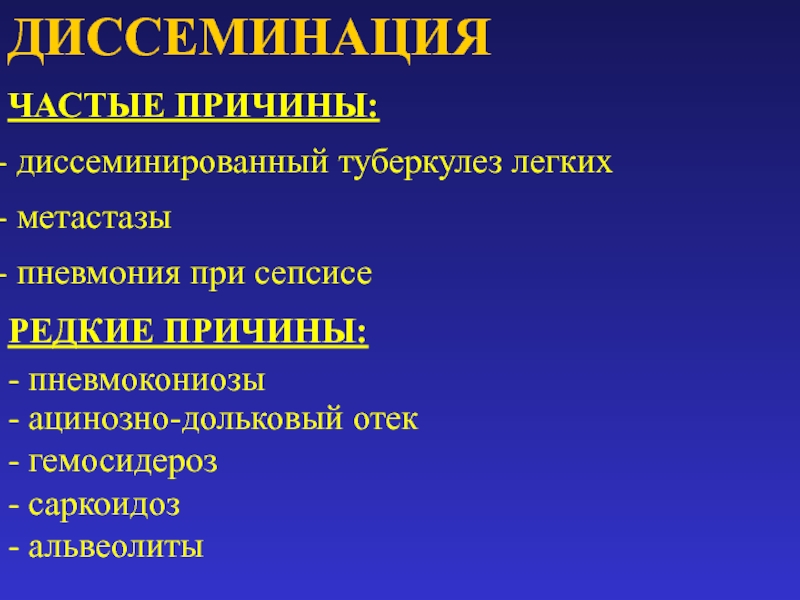

Слайд 29ДИССЕМИНАЦИЯ
ЧАСТЫЕ ПРИЧИНЫ:
диссеминированный туберкулез легких
метастазы
пневмония при сепсисе
РЕДКИЕ
ПРИЧИНЫ:
- пневмокониозы
- ацинозно-дольковый отек
- гемосидероз
- саркоидоз
- альвеолиты
Слайд 47КОЛЬЦЕВИДНАЯ ТЕНЬ
ТЕНЬ В ФОРМЕ КОЛЬЦА (ОБОДКА) С ЗАМКНУТЫМИ КОНТУРАМИ
- воздушная
киста
- каверна
- дренированный абсцесс
- распадающийся
периферический рак
легкогопричины:

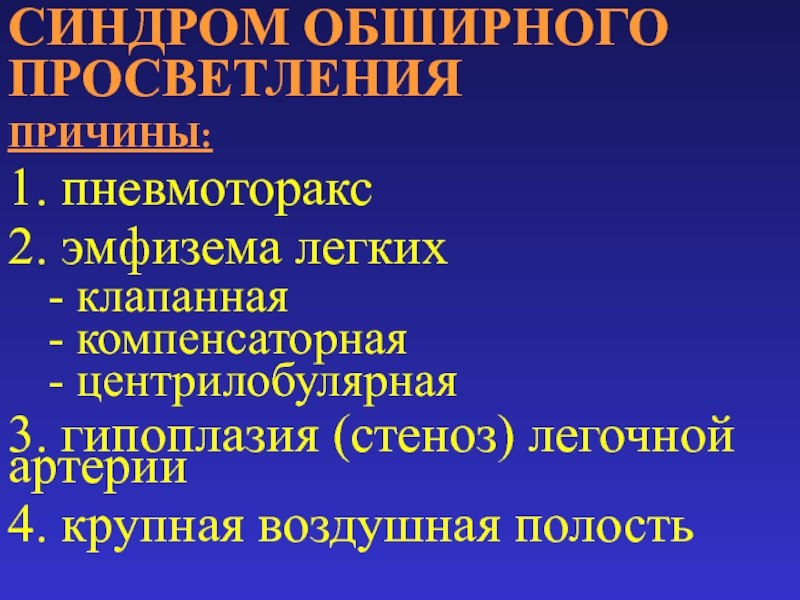

Слайд 54СИНДРОМ ОБШИРНОГО ПРОСВЕТЛЕНИЯ
ПРИЧИНЫ:
1. пневмоторакс
2. эмфизема легких
- клапанная
- компенсаторная
- центрилобулярная
3. гипоплазия
(стеноз) легочной артерии
4. крупная воздушная полость
Слайд 55Пневмоторакс -
газ в плевральной полости
Симптомы:
- просветление без легочного рисунка
-
виден край коллабированного легкого

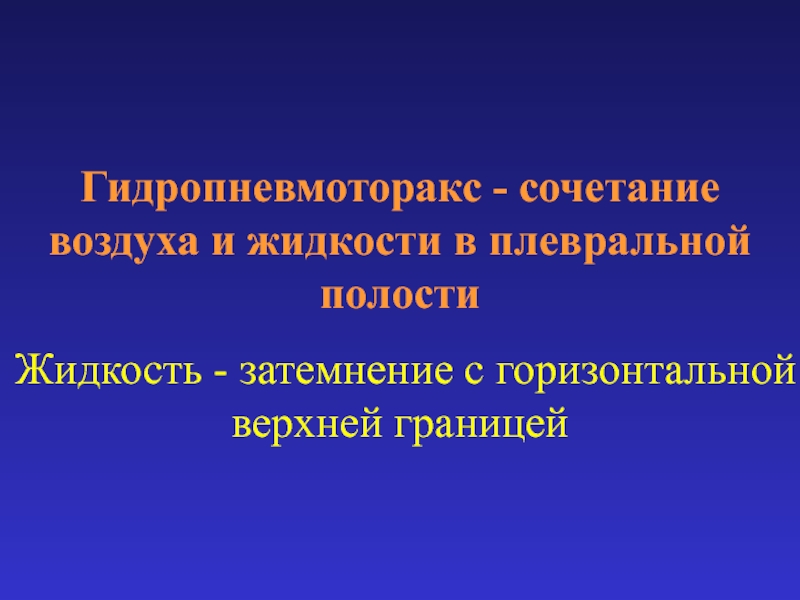

Слайд 57Гидропневмоторакс - сочетание воздуха и жидкости в плевральной полости
Жидкость
- затемнение с горизонтальной верхней границей
Слайд 60Эмфизема легких (симптомы):
Бочкообразная деформация грудной клетки;
Повышение прозрачности легких;
Уплощение куполов диафрагмы;
Уменьшение
тени сердца в поперечнике
Слайд 66Критерии структурности легочного рисунка
Радиальное расхождение;
Дихотомическое деление;
Сужение к периферии;
Четкие, ровные контуры.

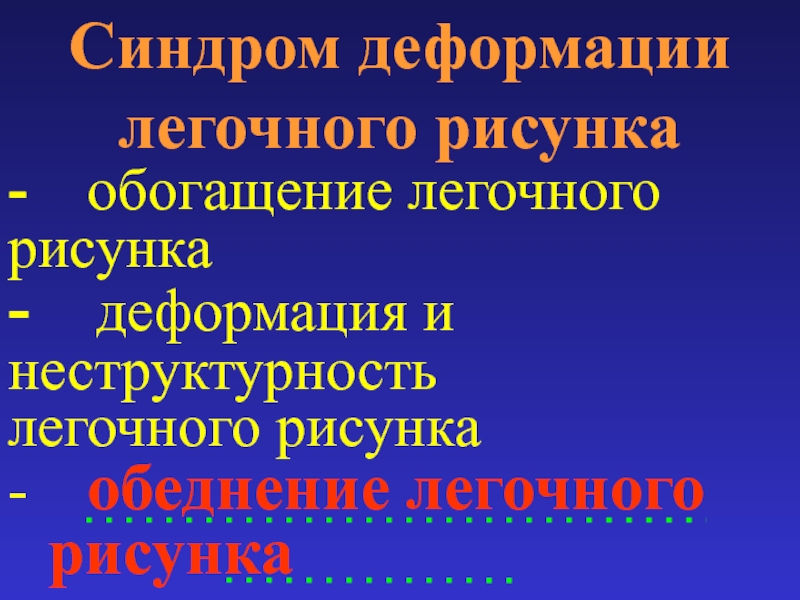

Слайд 67Синдром деформации легочного рисунка
- обогащение легочного рисунка
-
деформация и неструктурность легочного рисунка
- обеднение легочного рисунка
Слайд 68Синдром деформации легочного рисунка
- обогащение легочного рисунка
-
деформация и неструктурность легочного рисунка
- обеднение легочного рисунка
Слайд 70Причина обогащения
1. фаза выдоха
2. нарушение гемодинамики:
а) при врожденных и
приобретенных пороках сердца
б) при нарушении сократительной функции левого желудочка
Слайд 72Синдром деформации легочного рисунка
- обогащение легочного рисунка
-
деформация и неструктурность легочного рисунка
- обеднение легочного рисунка

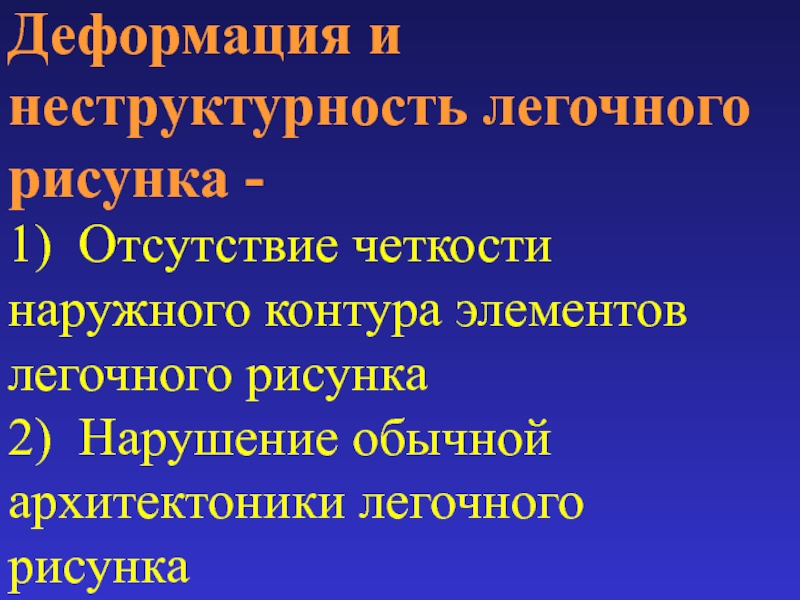

Слайд 73Деформация и неструктурность легочного рисунка -
1) Отсутствие четкости наружного контура
элементов легочного рисунка
2) Нарушение обычной архитектоники легочного рисунка

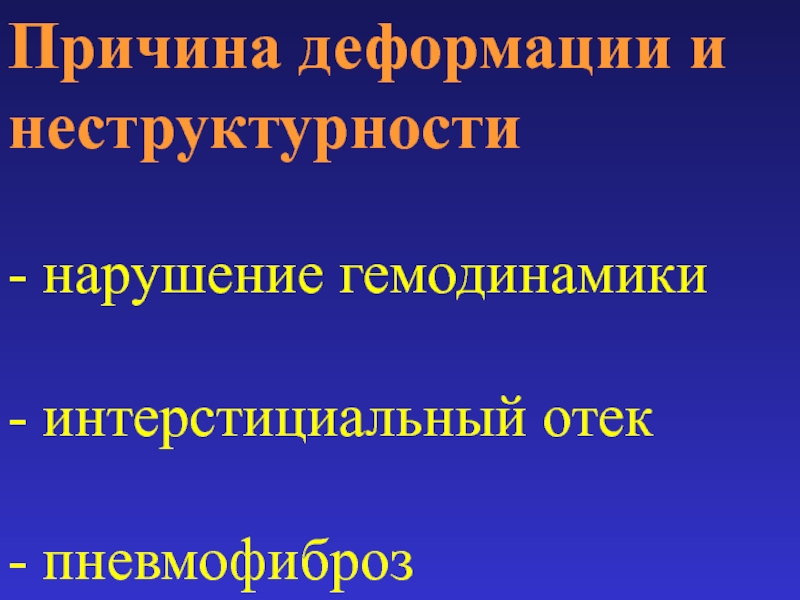

Слайд 74Причина деформации и неструктурности
- нарушение гемодинамики
- интерстициальный отек
- пневмофиброз
Слайд 78Синдром деформации легочного рисунка
- обогащение легочного рисунка
-
деформация и неструктурность легочного рисунка
- обеднение легочного рисунка

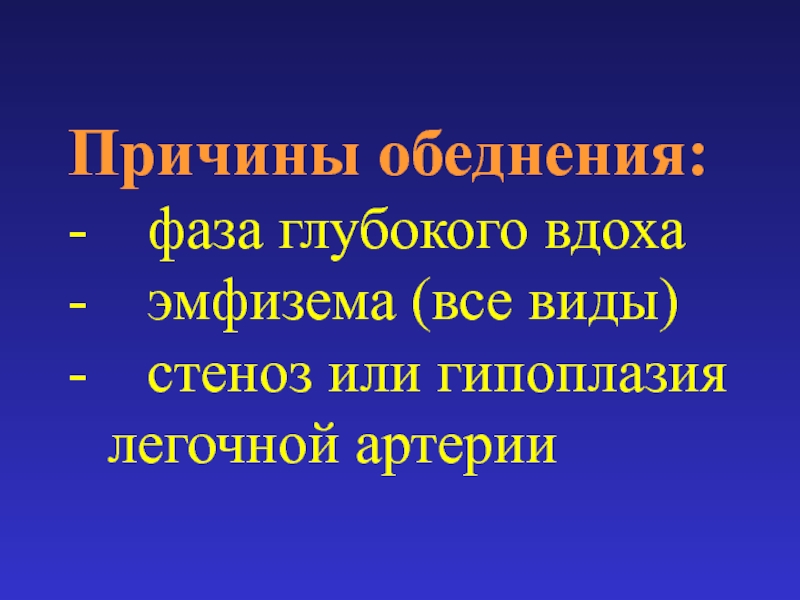

Слайд 80Причины обеднения:
- фаза глубокого вдоха
- эмфизема (все виды)
-
стеноз или гипоплазия легочной артерии

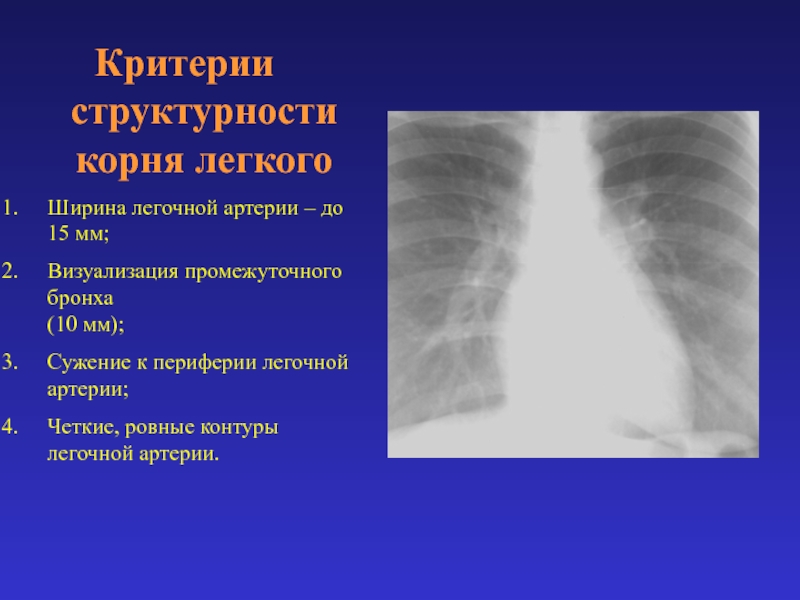

Слайд 82Критерии структурности корня легкого
Ширина легочной артерии – до 15 мм;
Визуализация промежуточного бронха
(10 мм);
Сужение к периферии легочной артерии;
Четкие, ровные контуры
легочной артерии.
Слайд 84Причины патологии корня
- увеличение лимфатических узлов - лимфаденопатия
- нарушение
гемодинамики – ЛВГ и ЛАГ
