Основы микроэлектроники
Содержание
- 1. Основы микроэлектроники
- 2. План лекции► Введение в дисциплину► Этапы развития электроники► Электронные лампы
- 3. Введение в дисциплинуМикроэлектроника — раздел электроники, связанный с изучением
- 4. Основные этапы развития электроники1 поколение (1904-1950гг.) - Лампы
- 5. Области электроники ЭлектроникаФизическая Э.Техническая Э.РадиоэлектроникаПром.электроникаИнформационная электроникаЭнергетическая электроникаМикроэлектроника
- 6. Электронные лампы Электронная лампа - прибор, в
- 7. Термоэлектронная эмиссия выражение Ричардсона - Дэшмэна
- 8. Электровакуумный диод
- 9. Триод Эле́ктрова́куумный трио́д, или просто трио́д, — электронная лампа, имеющая
- 10. Статические характеристики триода Статические характеристики триода —
- 11. Характеристики триодаКрутизна анодно-сеточной характеристики - отношение приращения
- 12. Характеристики триодаКоэффициентом усиления триода μ называется число,
- 13. Тетроды Тетро́д — электронная лампа, имеющая 4 электрода: термоэлектронный катод (прямого или косвенного накала), 2 сетки(управляющую и экранирующую) и анод.
- 14. Пентоды [от греч. pénte — пять и
- 15. ENIAC, сокр. от Electronical Numerical Integrator and
- 16. Скачать презентанцию
План лекции► Введение в дисциплину► Этапы развития электроники► Электронные лампы
Слайды и текст этой презентации
Слайд 1Основы микроэлектроники
Лекция 1 Введение в дисциплину
Бунаков А.А.
Башкирский государственный
педагогический университет им.М.Акмуллы
Слайд 3Введение в дисциплину
Микроэлектроника — раздел электроники, связанный с изучением и производством электронных
компонентов, с геометрическими размерами характерных элементов порядка нескольких микрометров и меньше.
Электро́ника (от греч. Ηλεκτρόνιο — электрон) —
в физике — область,
в которой изучаются процессы, происходящие с заряженными частицами вакууме, газах, жидкостях и твердых телах.в технике — электронные приборы и устройства, принцип действия которых основан на взаимодействии заряженных частиц с электромагнитными полями и используется для преобразования электромагнитной энергии (например для передачи, обработки и хранения информации).
Слайд 4Основные этапы развития электроники
1 поколение (1904-1950гг.) - Лампы :
0,001
2 поколение (1950-1960гг.) - Диоды,транзисторы
:0,5---3 поколение (1960-1980гг.) - ИМС: 50---
4 поколение (1980-……гг.) - БИС,СБИС: 1000--
Слайд 5Области электроники
Электроника
Физическая Э.
Техническая Э.
Радиоэлектроника
Пром.электроника
Информационная электроника
Энергетическая электроника
Микроэлектроника

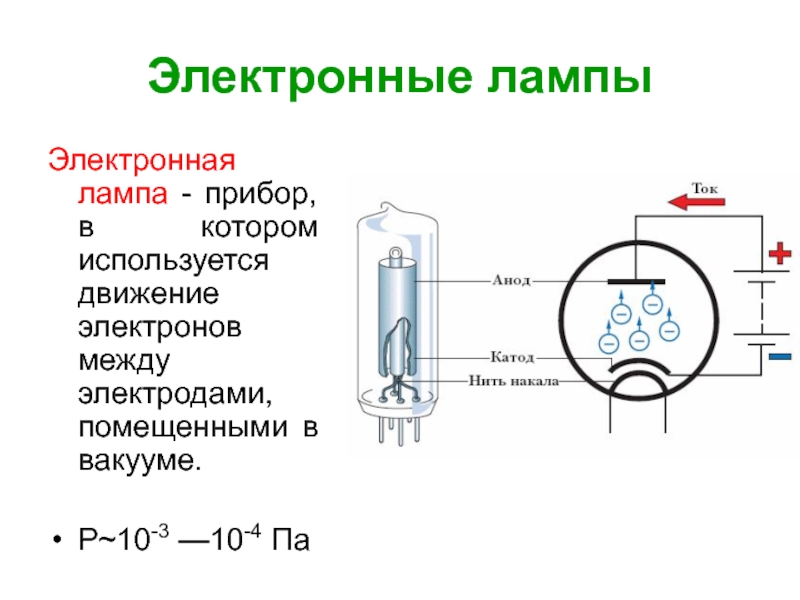

Слайд 6Электронные лампы
Электронная лампа - прибор, в котором используется движение
электронов между электродами, помещенными в вакууме.
P~10-3 —10-4 Па
Слайд 9Триод
Эле́ктрова́куумный трио́д, или просто трио́д, — электронная лампа, имеющая 3 электрода: термоэлектронный катод (прямого или
косвенного накала), анод и одну управляющую сетку.
Управляющая сетка располагается в промежутке между катодом
и анодом, но ближе к катоду
Слайд 10Статические характеристики триода
Статические характеристики триода — так называются графики
зависимостей анодного и сеточного токов от напряжений на электродах.
Анодно-сеточные (проходные)
характеристики отражают влияние сеточного напряжения на ток лампы— анодный ток /а — при неизменном анодном напряжении Выходные (анодные) характеристики показывают, как влияет изменение анодного напряжения на ток лампы при неизменном напряжении на сетке
Слайд 11Характеристики триода
Крутизна анодно-сеточной характеристики - отношение приращения анодного тока ΔIа
к приращению напряжения на сетке при постоянном напряжении на аноде
Внутреннее сопротивление Ri,- определяют как отношение приращений анодного напряжения к анодному току:

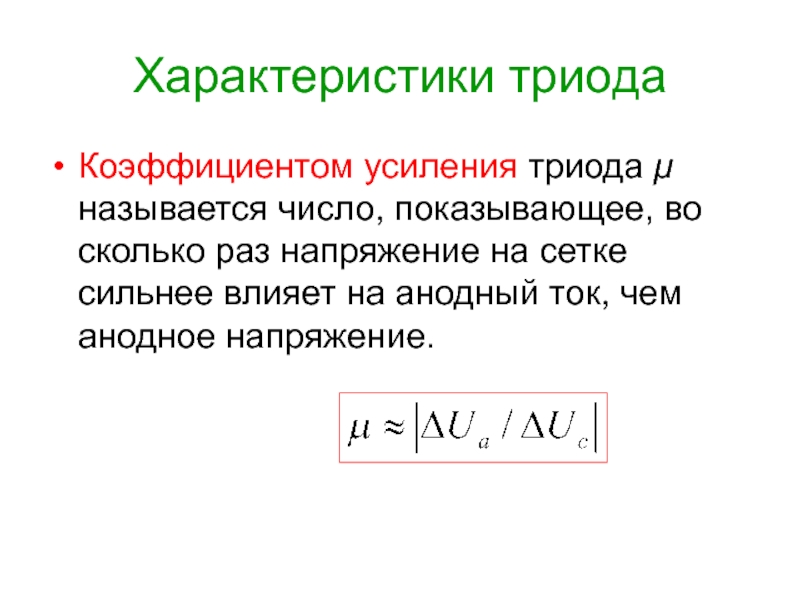

Слайд 12Характеристики триода
Коэффициентом усиления триода μ называется число, показывающее, во сколько
раз напряжение на сетке сильнее влияет на анодный ток, чем
анодное напряжение.
Слайд 13Тетроды
Тетро́д — электронная лампа, имеющая 4 электрода: термоэлектронный катод (прямого или косвенного накала), 2 сетки(управляющую и экранирующую)
и анод.
Слайд 14Пентоды
[от греч. pénte — пять и (Электрод)], пятиэлектродная электронная лампа, состоящая из
катода, управляющей, экранирующей и антидинатронной* (пентодной, защитной) сеток и анода.
*(явление выбивания основным потоком электронов в лампе вторичных электронов с одного электрода и их переноса на другой, находящийся под более высоким потенциалом)
![Пентоды [от греч. pénte — пять и (Электрод)], пятиэлектродная электронная лампа, состоящая из катода, управляющей, экранирующей и антидинатронной* (пентодной, защитной)](/img/thumbs/689cf518414a29d0a6b39b561d4aed69-800x.jpg "Основы микроэлектроники Пентоды [от греч. pénte — пять и (Электрод)], пятиэлектродная электронная лампа, состоящая из катода,")
Слайд 15ENIAC, сокр. от Electronical Numerical Integrator and Calculator — Электронный числовой
интегратор и вычислитель
Всего комплекс включал
17468 ламп,
7200 кремниевых диодов,
1500 реле,
70000резисторов и
10000 конденсаторов.Потребляемая мощность — 150 кВт.
Вычислительная мощность — 300 операций умножения или 5000 операций сложения в секунду.
Вес — 27 тонн.
