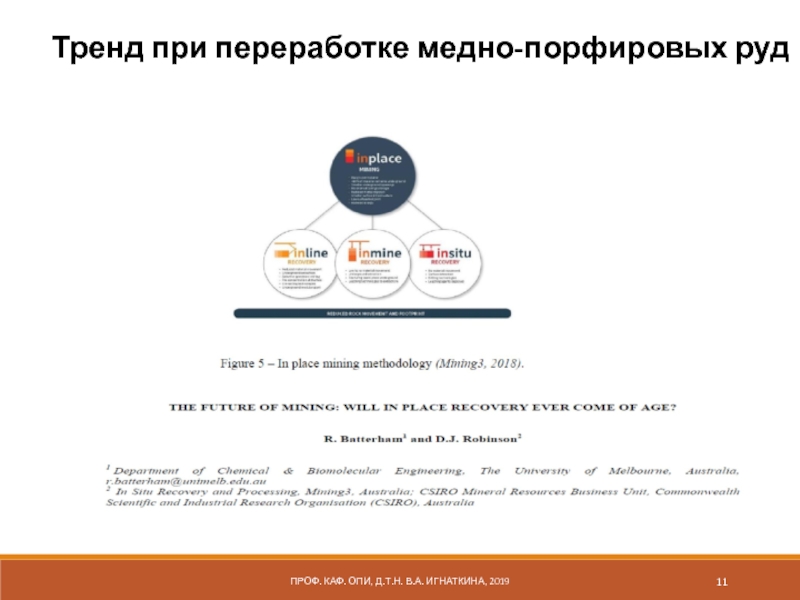

- 11. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019Тренд при переработке медно-порфировых руд
- 12. Кучное выщелачивание CuДробление 100-20 ммПредварительная грануляция тонкого
- 13. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 14. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 15. SX-EV (solvent extraction – electro winning)ВыщелачиваниеЭкстракция меди
- 16. Кучное выщелачивание Auпроф. каф. ОПИ, д.т.н. В.А.
- 17. Площадка КВпроф. каф. ОПИ, д.т.н. В.А. Игнаткина,
- 18. Площадки по технологии формирования кучипроф. каф. ОПИ,
- 19. Система орошенияпроф. каф. ОПИ, д.т.н. В.А. Игнаткина,
- 20. Дренажная системапроф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019коллекторная часть, фильтрующий материал сборные трубки
- 21. Переработка продуктивных расторовпроф. каф. ОПИ, д.т.н. В.А.
- 22. Подземное выщелачиваниемедьсодержащиеСернокислотноеАммиачное золотосодержащиеХлоридноепроф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 23. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 24. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 20191
- 25. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019Основные технологии переработки золотосодержащего сырья
- 26. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 27. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
- 28. Цианированиепроф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019Цианированию
- 29. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 20192Au
- 30. Концентрация цианида и щелочипроф. каф. ОПИ, д.т.н.
- 31. Выщелачивание золотацианированиебесцианидныепроф. каф. ОПИ, д.т.н. В.А. Игнаткина,
- 32. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019СисхAu=0,8-0,9
- 33. Восстановление золотаОсаждениеСорбцияпроф. каф. ОПИ, д.т.н. В.А. Игнаткина,
- 34. Интенсификация извлечения золотапроф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019ОбжигЭнергетические воздействия Автоклавное выщелачиваниеБиохимическое вскрытие
- 35. проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019«вход»
- 36. Скачать презентанцию
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019Механические процессы обогащенияФлотация (реагентные, схемные режимы)ПирометаллургияГидрометаллургияЭнергетические воздействияЭнергетические воздействияБиоокислениеАвтоклавное окислениеОбжигКомбинированная схема переработкиРудоподготовка
Слайды и текст этой презентации
Слайд 1основы обогащения полезных ископаемых
Лекция 13
Процессы и аппараты обогащения
Химическое обогащение
комбинированные
технологии

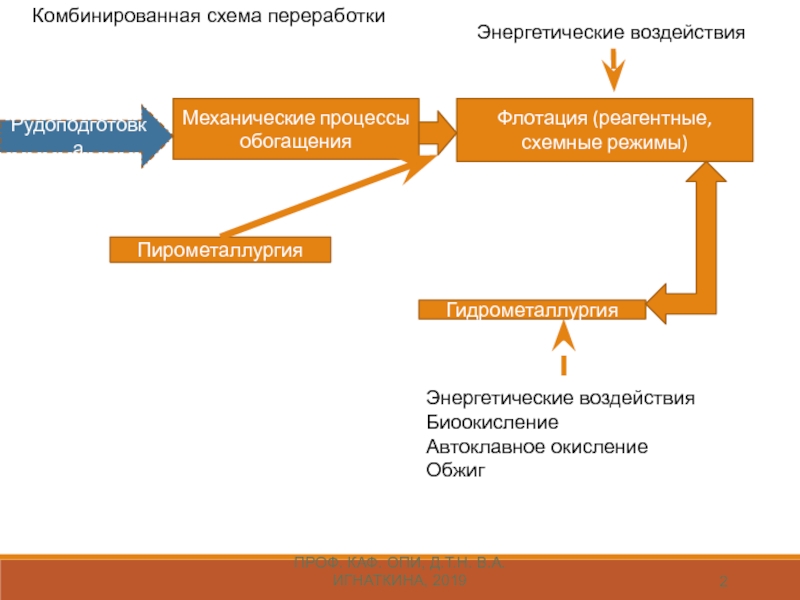

Слайд 2проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Механические процессы обогащения
Флотация (реагентные,
схемные режимы)
Пирометаллургия
Гидрометаллургия
Энергетические воздействия
Энергетические воздействия
Биоокисление
Автоклавное окисление
Обжиг
Комбинированная схема переработки
Рудоподготовка

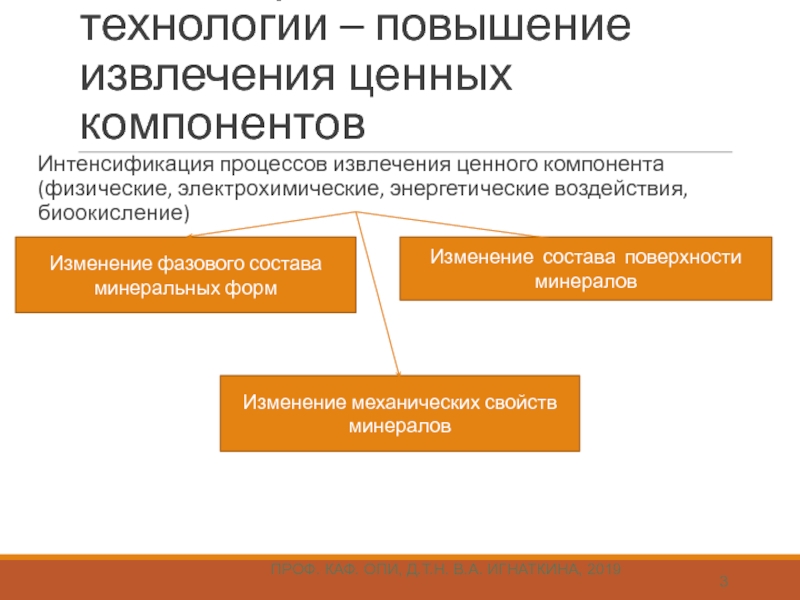

Слайд 3Комбинированные технологии – повышение извлечения ценных компонентов
проф. каф. ОПИ, д.т.н.
В.А. Игнаткина, 2019
Интенсификация процессов извлечения ценного компонента (физические, электрохимические, энергетические
воздействия, биоокисление)Изменение фазового состава минеральных форм
Изменение состава поверхности минералов
Изменение механических свойств минералов

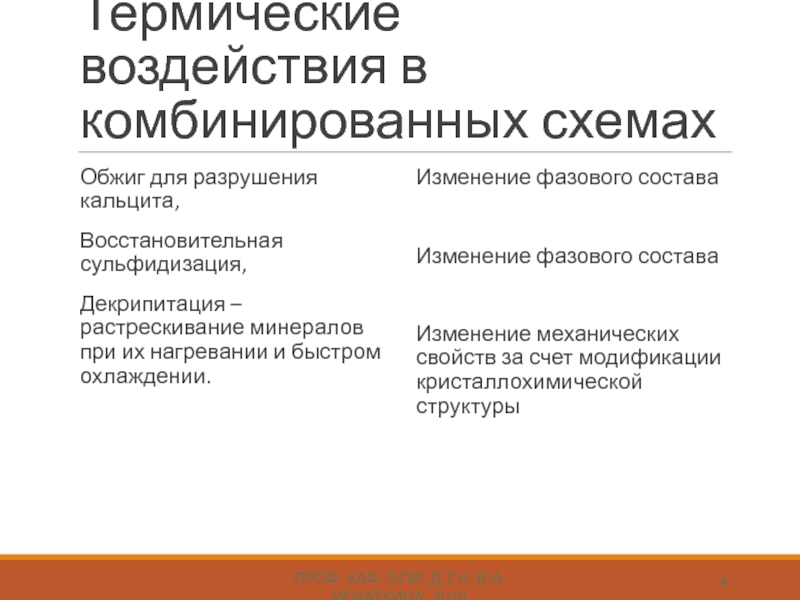

Слайд 4Термические воздействия в комбинированных схемах
Обжиг для разрушения кальцита,
Восстановительная сульфидизация,
Декрипитация –
растрескивание минералов при их нагревании и быстром охлаждении.
Изменение фазового состава
Изменение фазового
составаИзменение механических свойств за счет модификации кристаллохимической структуры
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Слайд 5проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019

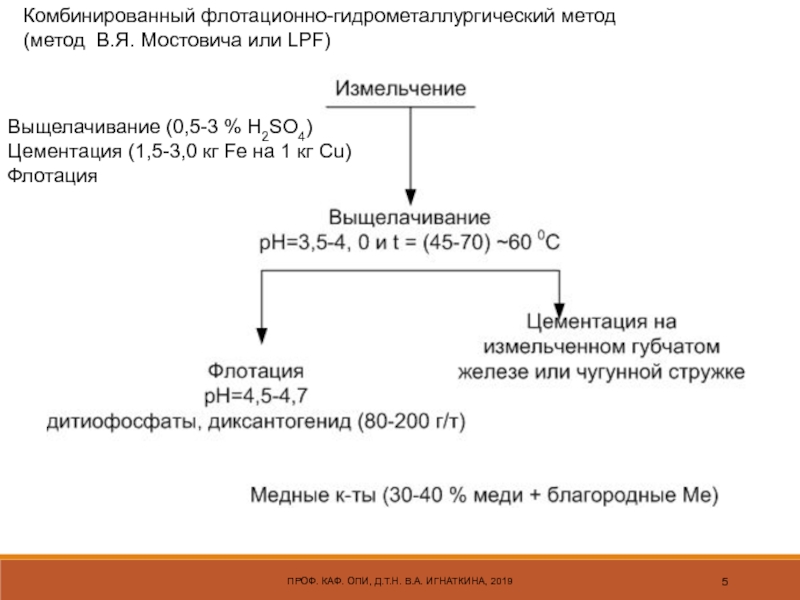

Комбинированный флотационно-гидрометаллургический метод
(метод
В.Я. Мостовича или LPF)
Выщелачивание (0,5-3 % H2SO4)
Цементация (1,5-3,0 кг Fe
на 1 кг Cu)Флотация

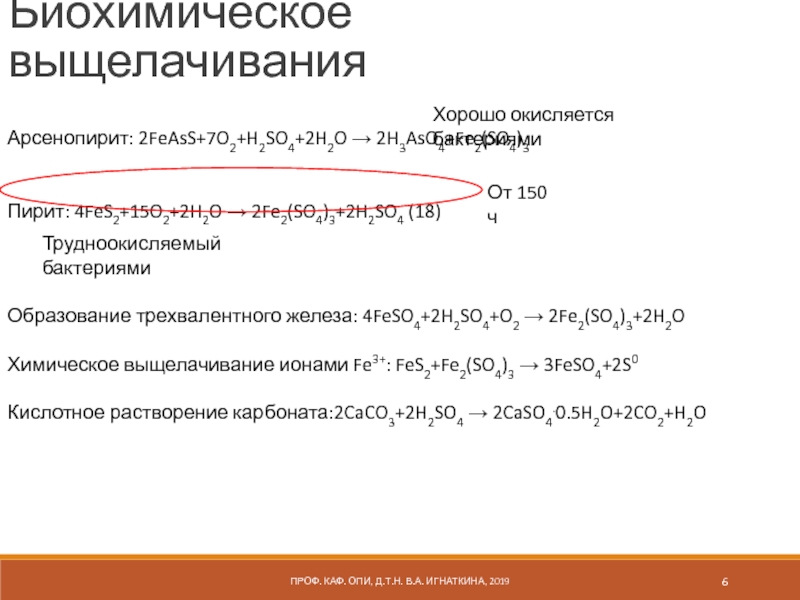

Слайд 6Биохимическое выщелачивания
Арсенопирит: 2FeAsS+7O2+H2SO4+2H2O → 2H3AsO4+Fe2(SO4)3
Пирит: 4FeS2+15O2+2H2O → 2Fe2(SO4)3+2H2SO4 (18)
Образование
трехвалентного железа: 4FeSO4+2H2SO4+O2 → 2Fe2(SO4)3+2H2O
Химическое выщелачивание ионами Fe3+: FeS2+Fe2(SO4)3 →
3FeSO4+2S0
Кислотное растворение карбоната:2CaCO3+2H2SO4 → 2CaSO4.0.5H2O+2CO2+H2OОт 150 ч
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Хорошо окисляется бактериями
Трудноокисляемый бактериями

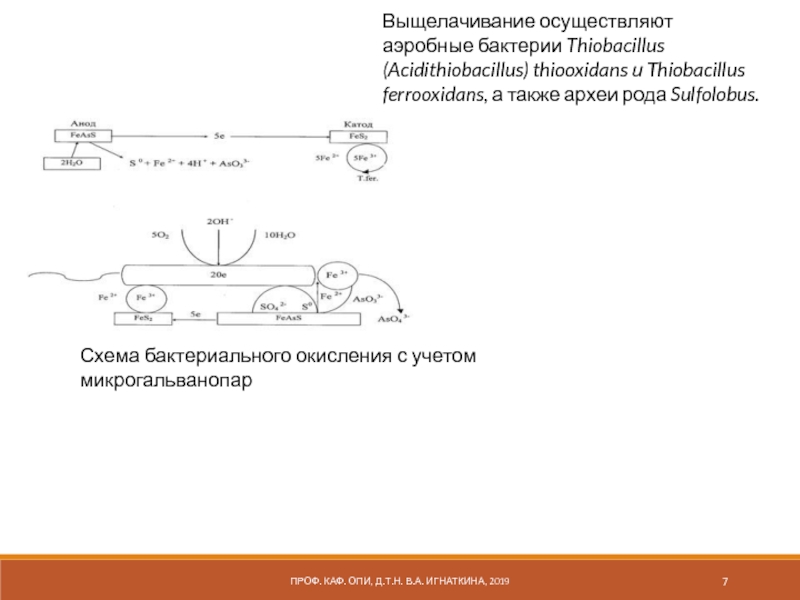

Слайд 7проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Схема бактериального окисления с
учетом микрогальванопар
Выщелачивание осуществляют аэробные бактерии Thiobacillus (Acidithiobacillus) thiooxidans и Thiobacillus ferrooxidans, а
также археи рода Sulfolobus.

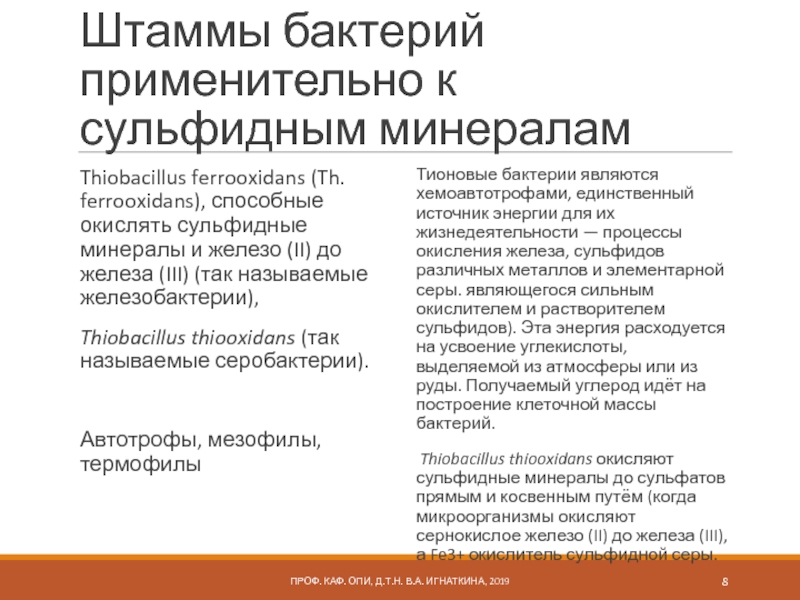

Слайд 8Штаммы бактерий применительно к сульфидным минералам
Thiobacillus ferrooxidans (Th. ferrooxidans), способные
окислять сульфидные минералы и железо (II) до железа (III) (так
называемые железобактерии),Thiobacillus thiooxidans (так называемые серобактерии).
Автотрофы, мезофилы, термофилы
Тионовые бактерии являются хемоавтотрофами, единственный источник энергии для их жизнедеятельности — процессы окисления железа, сульфидов различных металлов и элементарной серы. являющегося сильным окислителем и растворителем сульфидов). Эта энергия расходуется на усвоение углекислоты, выделяемой из атмосферы или из руды. Получаемый углерод идёт на построение клеточной массы бактерий.
Thiobacillus thiooxidans окисляют сульфидные минералы до сульфатов прямым и косвенным путём (когда микроорганизмы окисляют сернокислое железо (II) до железа (III), а Fe3+ окислитель сульфидной серы.
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019

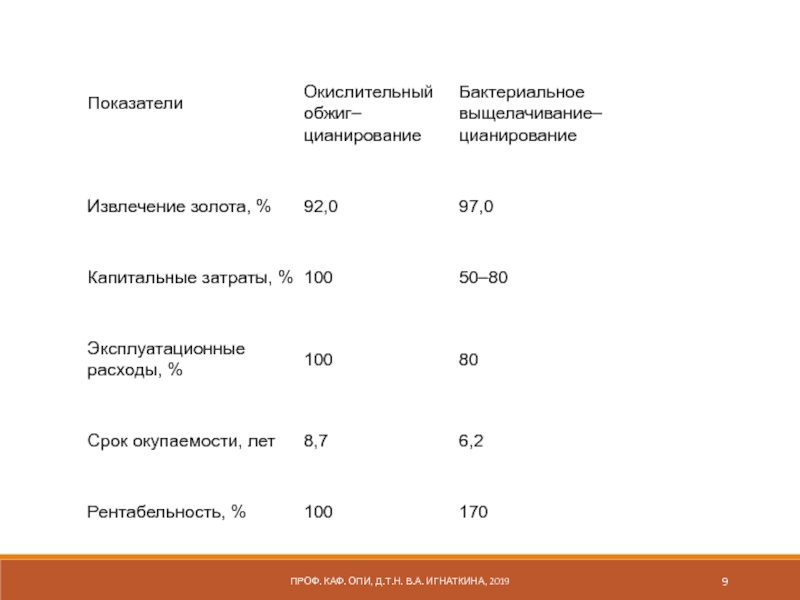

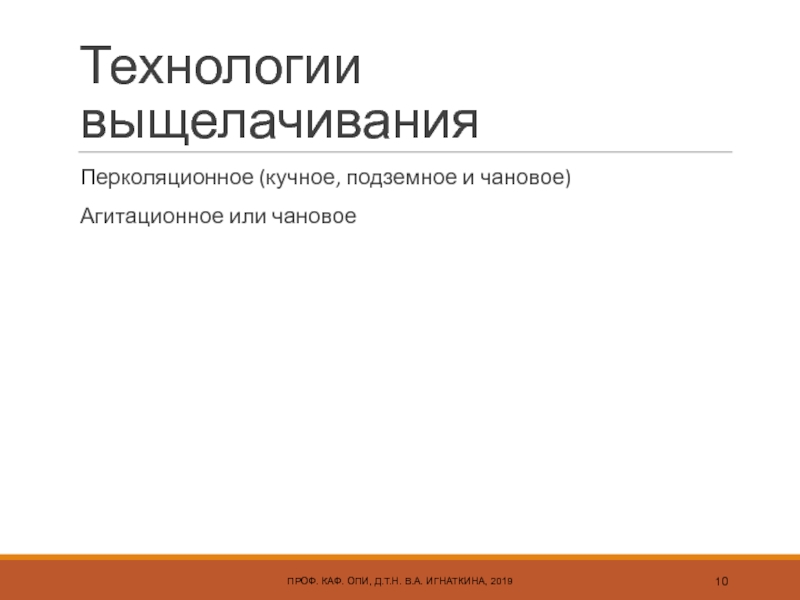

Слайд 10Перколяционное (кучное, подземное и чановое)
Агитационное или чановое
проф. каф. ОПИ, д.т.н.
В.А. Игнаткина, 2019
Технологии выщелачивания

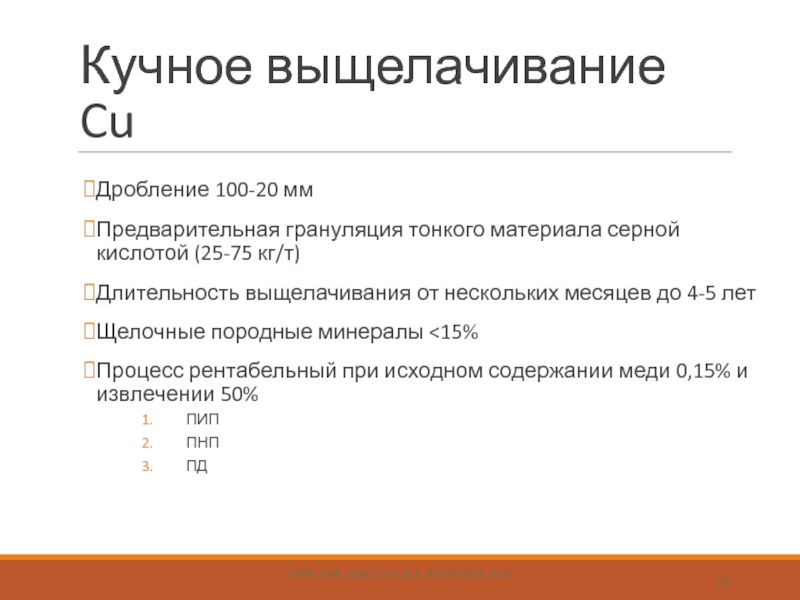

Слайд 12Кучное выщелачивание Cu
Дробление 100-20 мм
Предварительная грануляция тонкого материала серной кислотой
(25-75 кг/т)
Длительность выщелачивания от нескольких месяцев до 4-5 лет
Щелочные породные
минералы <15%Процесс рентабельный при исходном содержании меди 0,15% и извлечении 50%
ПИП
ПНП
ПД
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019

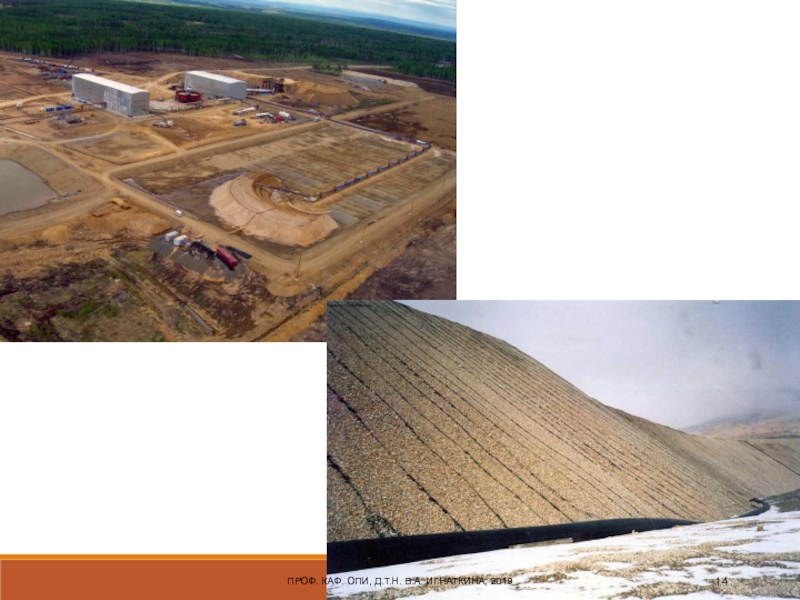

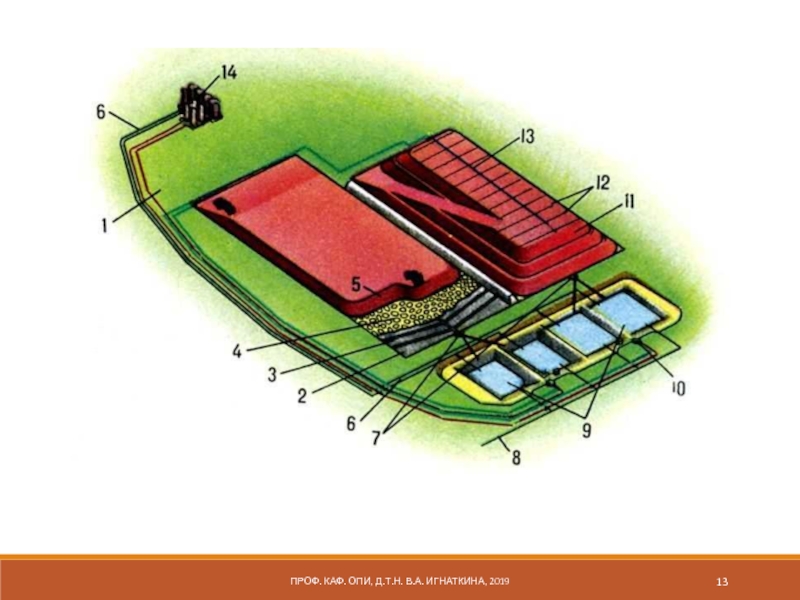

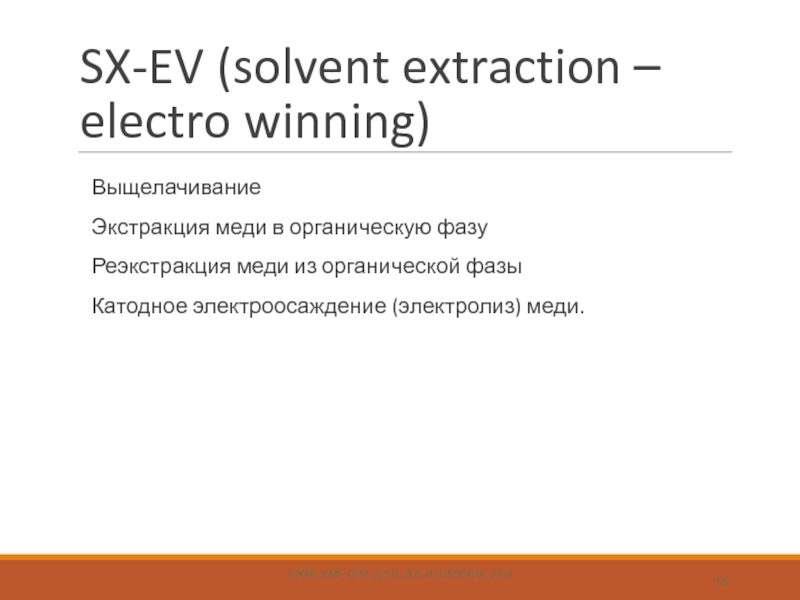

Слайд 15SX-EV (solvent extraction – electro winning)
Выщелачивание
Экстракция меди в органическую фазу
Реэкстракция
меди из органической фазы
Катодное электроосаждение (электролиз) меди.
проф. каф. ОПИ, д.т.н.
В.А. Игнаткина, 2019

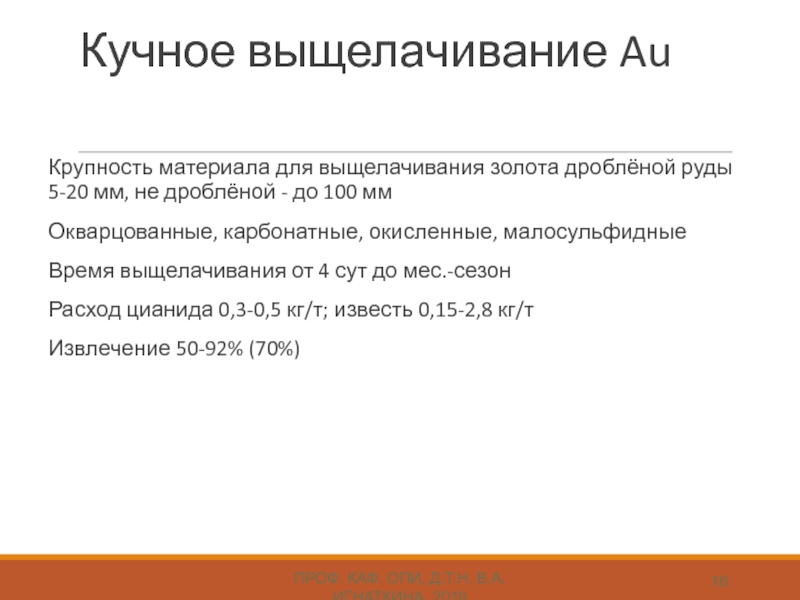

Слайд 16Кучное выщелачивание Au
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Крупность материала
для выщелачивания золота дроблёной руды 5-20 мм, не дроблёной -
до 100 ммОкварцованные, карбонатные, окисленные, малосульфидные
Время выщелачивания от 4 сут до мес.-сезон
Расход цианида 0,3-0,5 кг/т; известь 0,15-2,8 кг/т
Извлечение 50-92% (70%)
Слайд 17Площадка КВ
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Площадку для формирования
штабелей в кучу покрывают слоем бетона, асфальта или утрамбованной глины;
иногда применяют плёнки из синтетических материалов. Уклон площадки для стока растворов (2-40). Отсыпку кучи ведут фронтальным погрузчиком или бульдозером. Куча имеет форму четырёхугольной усечённой пирамиды.Высота кучи изменяется от 2 до 10(15) м, а вместимость по руде - 100-200 тыс.тонн и более.
при многократном наращивании до 60-100 м.

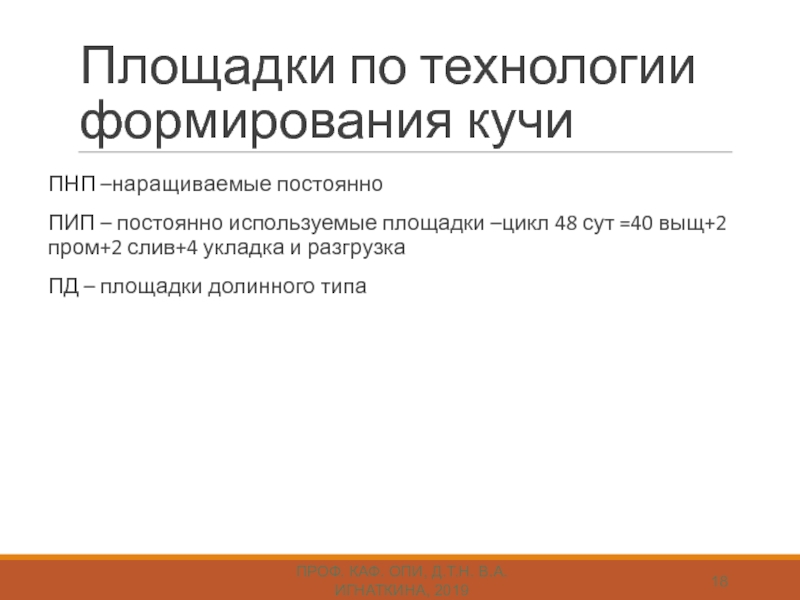

Слайд 18Площадки по технологии формирования кучи
проф. каф. ОПИ, д.т.н. В.А. Игнаткина,
2019
ПНП –наращиваемые постоянно
ПИП – постоянно используемые площадки –цикл 48
сут =40 выщ+2 пром+2 слив+4 укладка и разгрузкаПД – площадки долинного типа

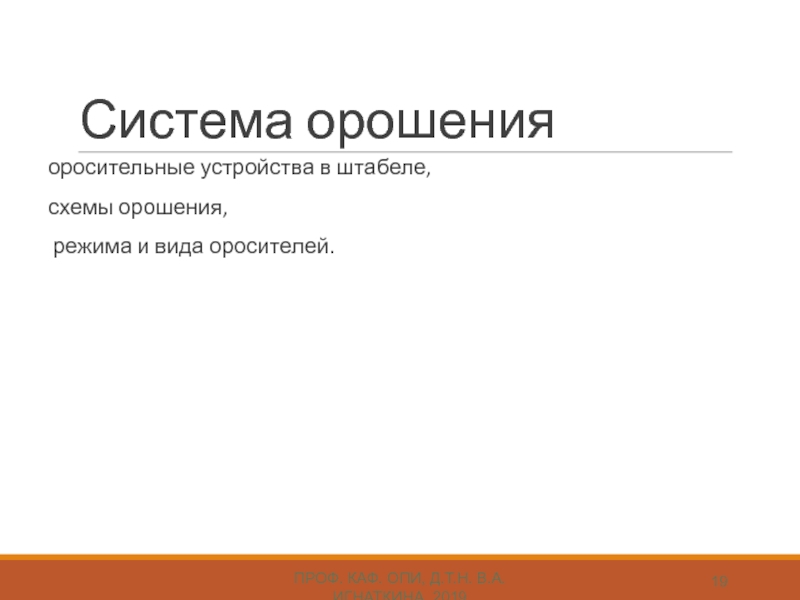

Слайд 19Система орошения
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
оросительные устройства в
штабеле,
схемы орошения,
режима и вида оросителей.

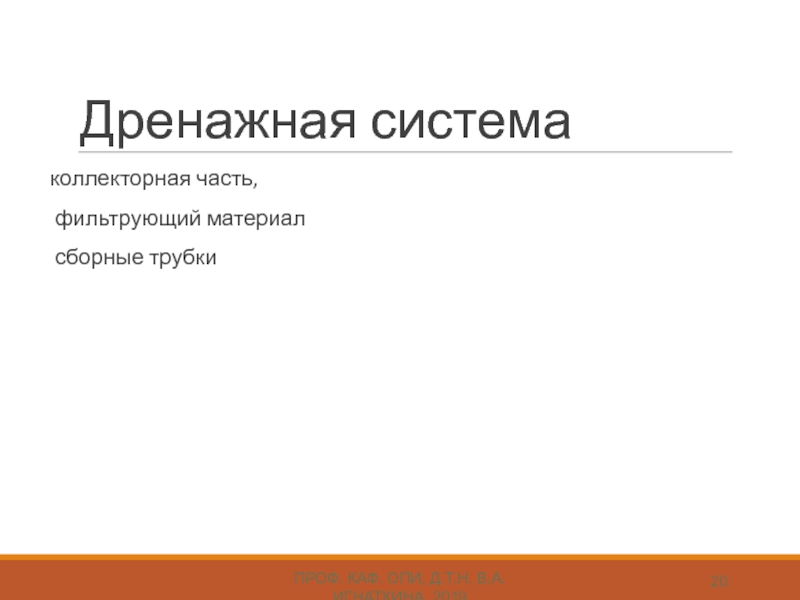

Слайд 20Дренажная система
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
коллекторная часть,
фильтрующий
материал
сборные трубки

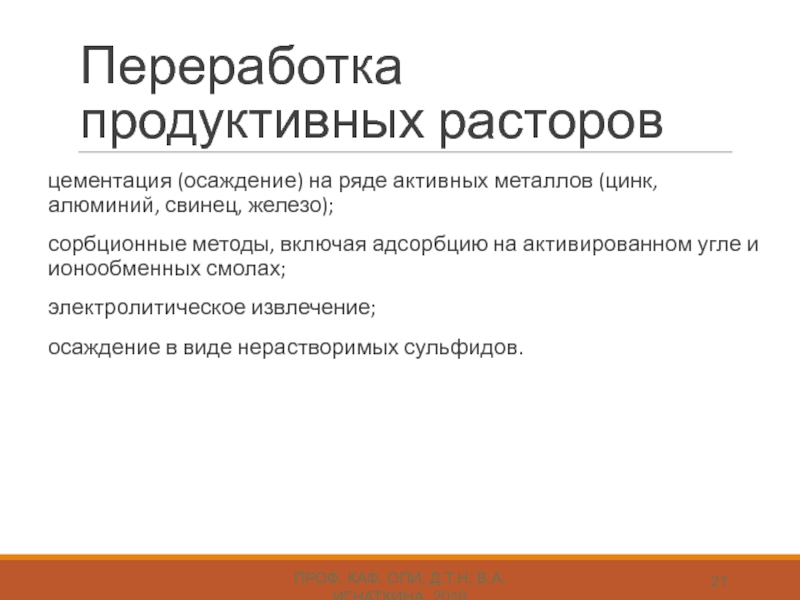

Слайд 21Переработка продуктивных расторов
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
цементация (осаждение)
на ряде активных металлов (цинк, алюминий, свинец, железо);
сорбционные методы, включая
адсорбцию на активированном угле и ионообменных смолах;электролитическое извлечение;
осаждение в виде нерастворимых сульфидов.

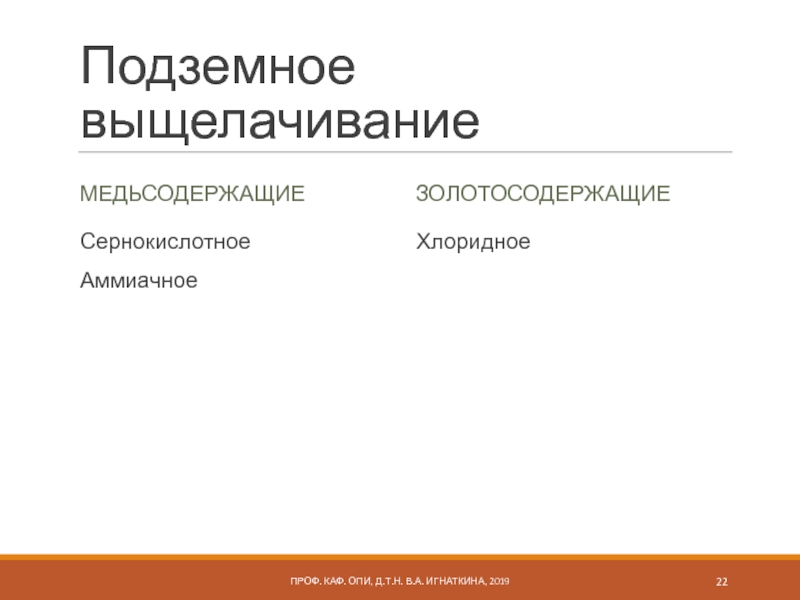

Слайд 22Подземное выщелачивание
медьсодержащие
Сернокислотное
Аммиачное
золотосодержащие
Хлоридное
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019

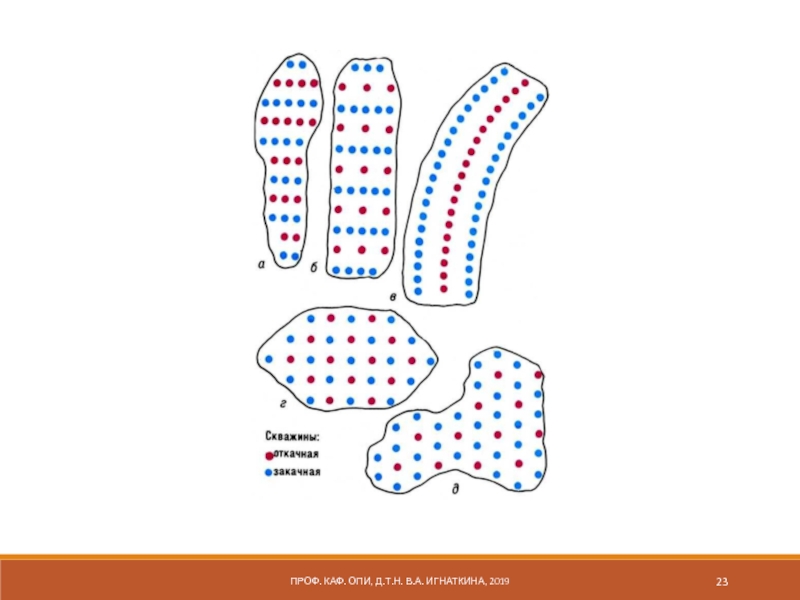

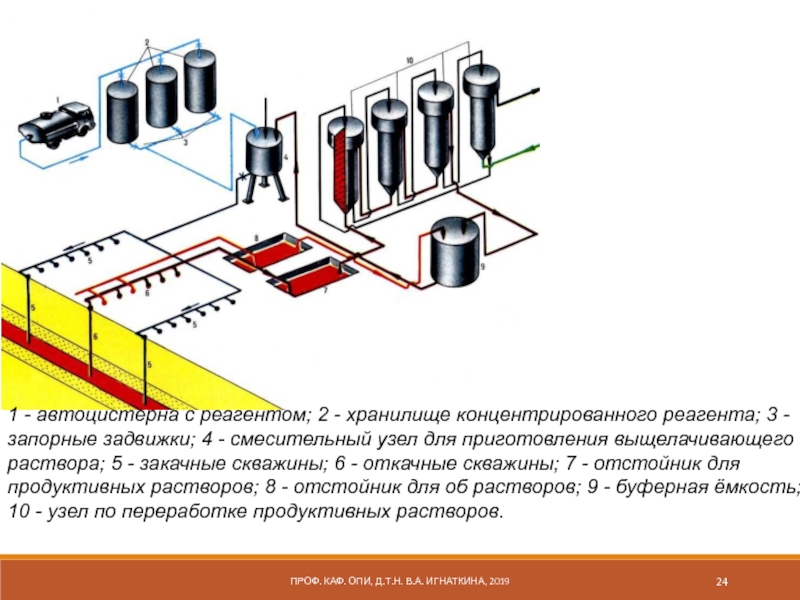

Слайд 24проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
1 - автоцистерна c
реагентом; 2 - хранилище концентрированного реагента; 3 - запорные задвижки;
4 - смесительный узел для приготовления выщелачивающего раствора; 5 - закачные скважины; 6 - откачные скважины; 7 - отстойник для продуктивных растворов; 8 - отстойник для об растворов; 9 - буферная ёмкость; 10 - узел по переработке продуктивных растворов.
Слайд 25проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019

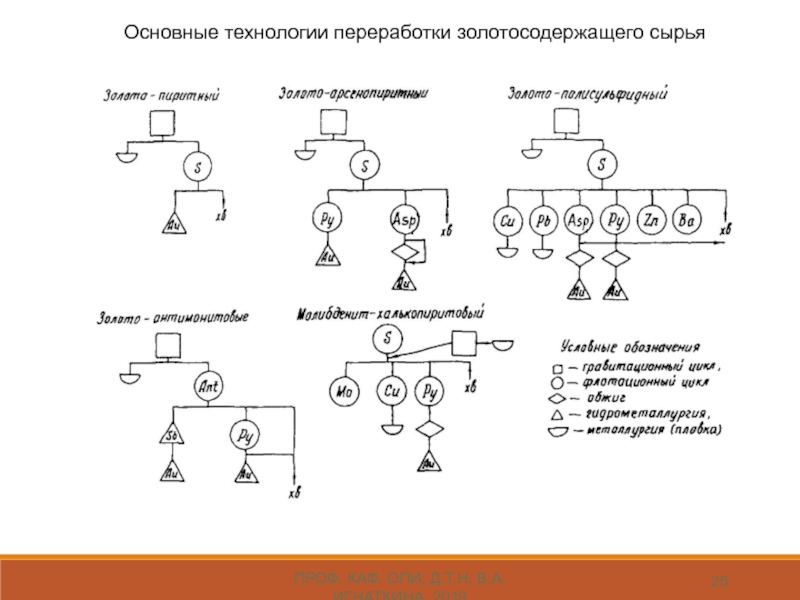

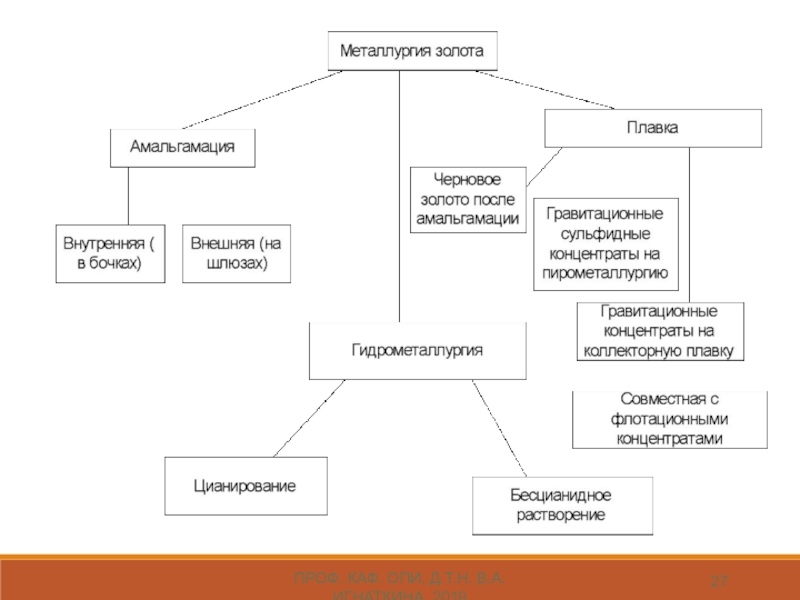

Основные технологии переработки золотосодержащего
сырья

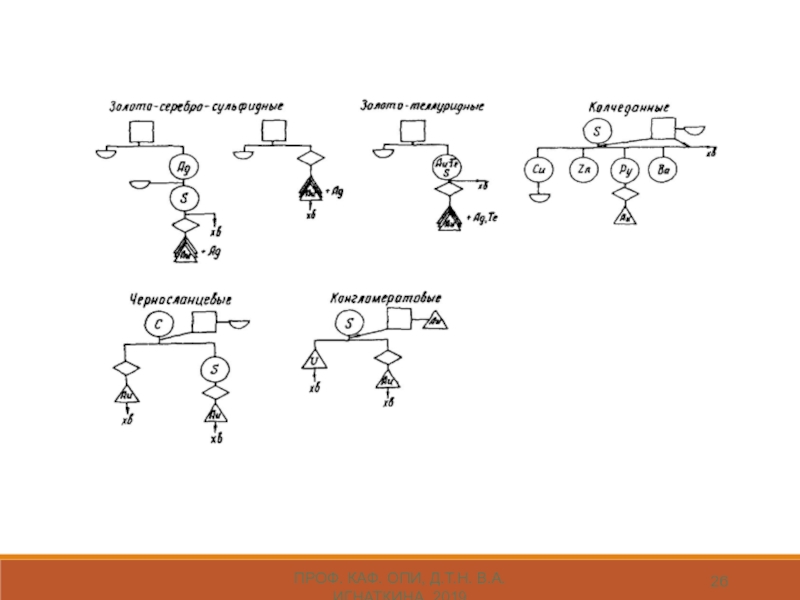

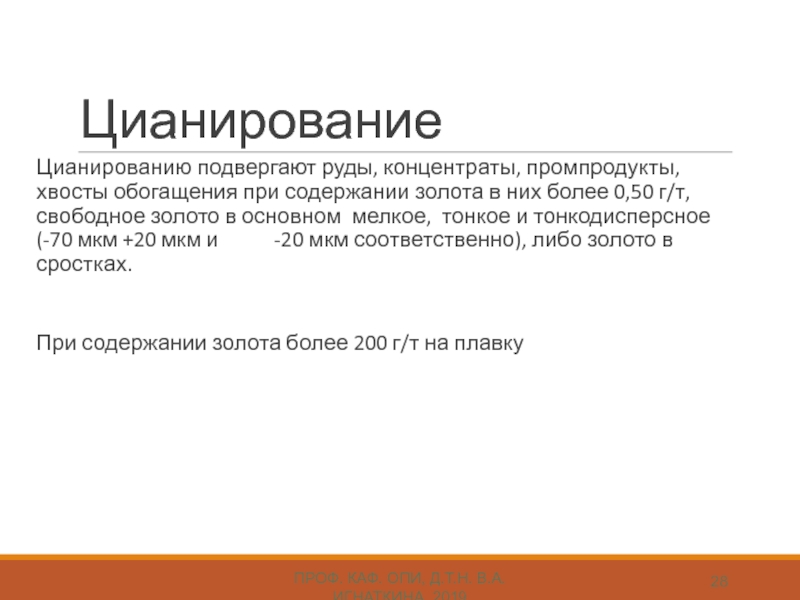

Слайд 28Цианирование
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Цианированию подвергают руды, концентраты,
промпродукты, хвосты обогащения при содержании золота в них более 0,50
г/т, свободное золото в основном мелкое, тонкое и тонкодисперсное (-70 мкм +20 мкм и -20 мкм соответственно), либо золото в сростках.При содержании золота более 200 г/т на плавку

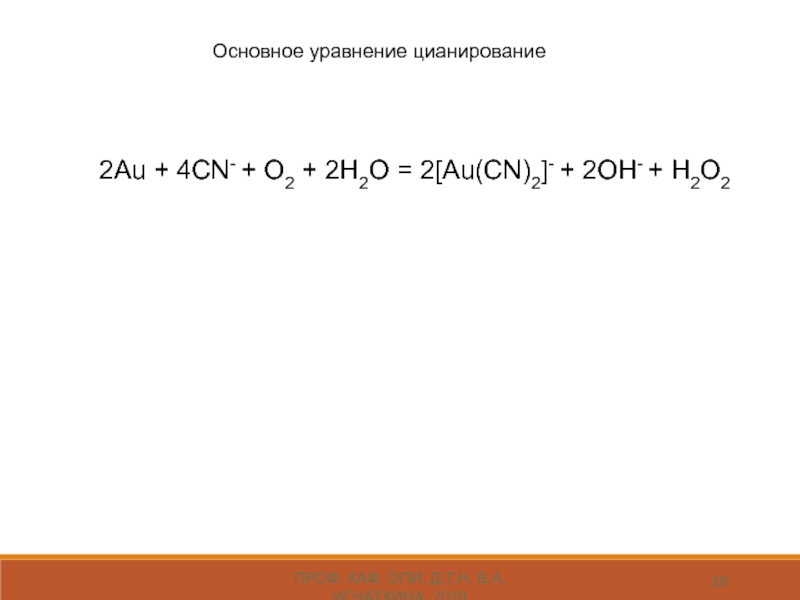

Слайд 29проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
2Au + 4CN- +
O2 + 2H2О = 2[Au(CN)2]- + 2OH- + H2O2
Основное уравнение
цианирование![проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 20192Au + 4CN- + O2 + 2H2О = 2[Au(CN)2]- + 2OH-](/img/thumbs/097e2334b5e26db92ca8e5dc3da2b06e-800x.jpg "основы обогащения полезных ископаемых проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 20192Au + 4CN- + O2")

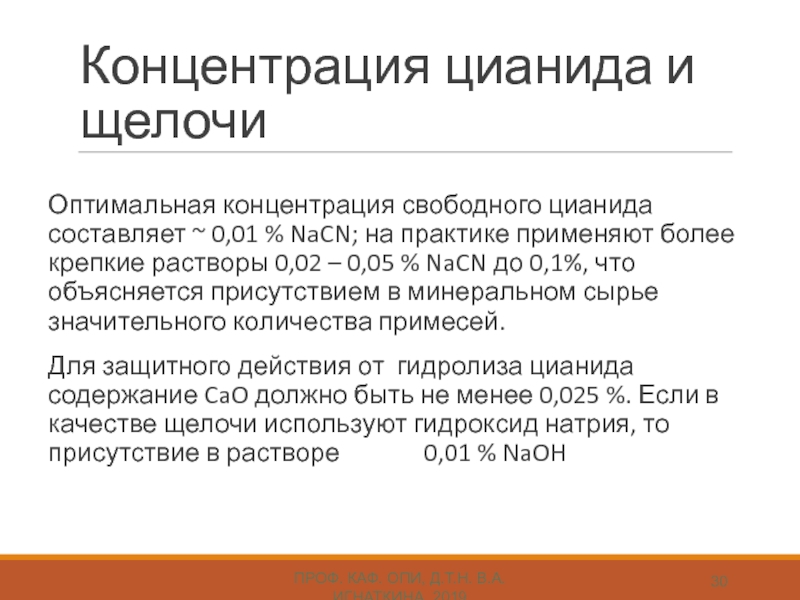

Слайд 30Концентрация цианида и щелочи
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Оптимальная
концентрация свободного цианида составляет ~ 0,01 % NaCN; на практике
применяют более крепкие растворы 0,02 – 0,05 % NaCN до 0,1%, что объясняется присутствием в минеральном сырье значительного количества примесей.Для защитного действия от гидролиза цианида содержание CaO должно быть не менее 0,025 %. Если в качестве щелочи используют гидроксид натрия, то присутствие в растворе 0,01 % NaOH

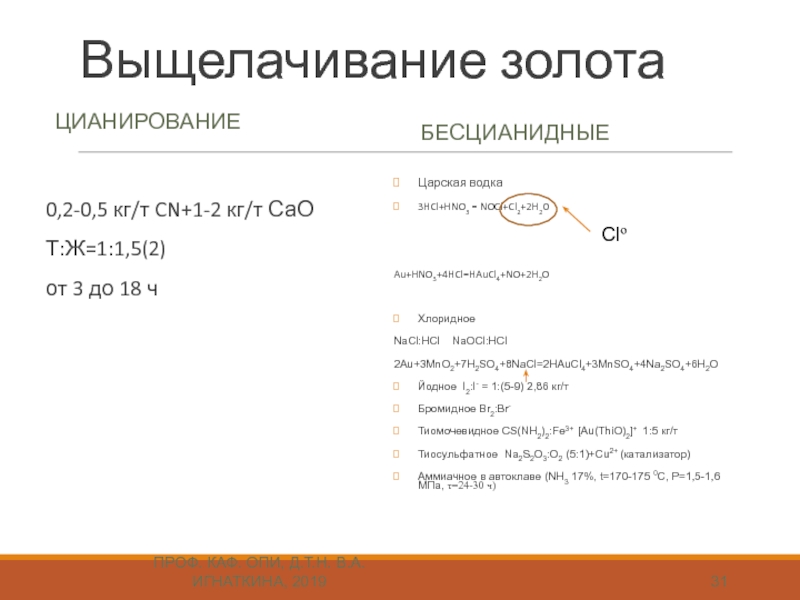

Слайд 31Выщелачивание золота
цианирование
бесцианидные
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
0,2-0,5 кг/т CN+1-2
кг/т СаО
Т:Ж=1:1,5(2)
от 3 до 18 ч
Царская водка
3HCl+HNO3 = NOCl+Cl2+2H2O
Au+HNO3+4HCl=HAuCl4+NO+2H2O
Хлоридное
NaCl:HCl
NaOCl:HCl2Au+3MnO2+7H2SO4+8NaCl=2HAuCl4+3MnSO4+4Na2SO4+6H2O
Йодное I2:I- = 1:(5-9) 2,86 кг/т
Бромидное Br2:Br-
Тиомочевидное CS(NH2)2:Fe3+ [Au(ThiO)2]+ 1:5 кг/т
Тиосульфатное Na2S2O3:O2 (5:1)+Cu2+ (катализатор)
Аммиачное в автоклаве (NH3 17%, t=170-175 0C, P=1,5-1,6 МПа, τ=24-30 ч)
Clº

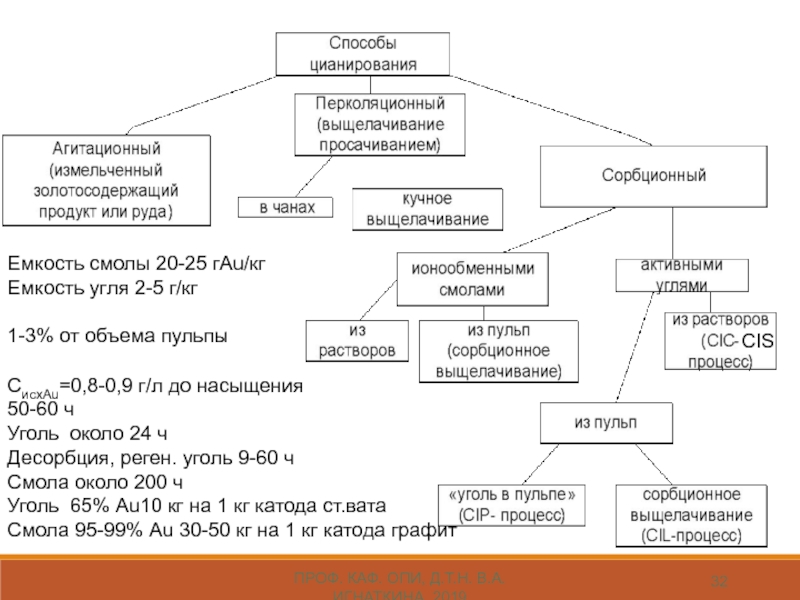

Слайд 32проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
СисхAu=0,8-0,9 г/л до насыщения
50-60
ч
Уголь около 24 ч
Десорбция, реген. уголь 9-60 ч
Смола около 200
чУголь 65% Au10 кг на 1 кг катода ст.вата
Смола 95-99% Au 30-50 кг на 1 кг катода графит
Емкость смолы 20-25 гAu/кг
Eмкость угля 2-5 г/кг
1-3% от объема пульпы
CIS

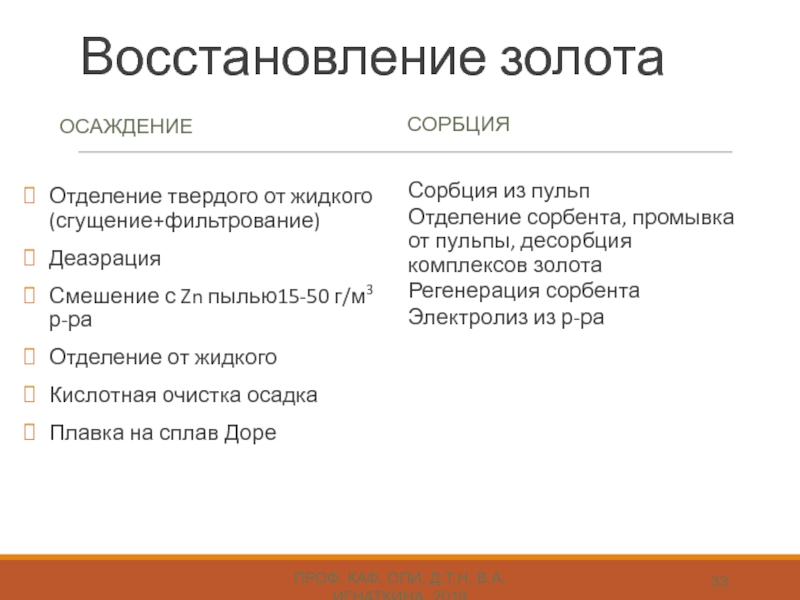

Слайд 33Восстановление золота
Осаждение
Сорбция
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Отделение твердого от
жидкого (сгущение+фильтрование)
Деаэрация
Смешение с Zn пылью15-50 г/м3 р-ра
Отделение от жидкого
Кислотная очистка
осадкаПлавка на сплав Доре
Сорбция из пульп
Отделение сорбента, промывка от пульпы, десорбция комплексов золота
Регенерация сорбента
Электролиз из р-ра

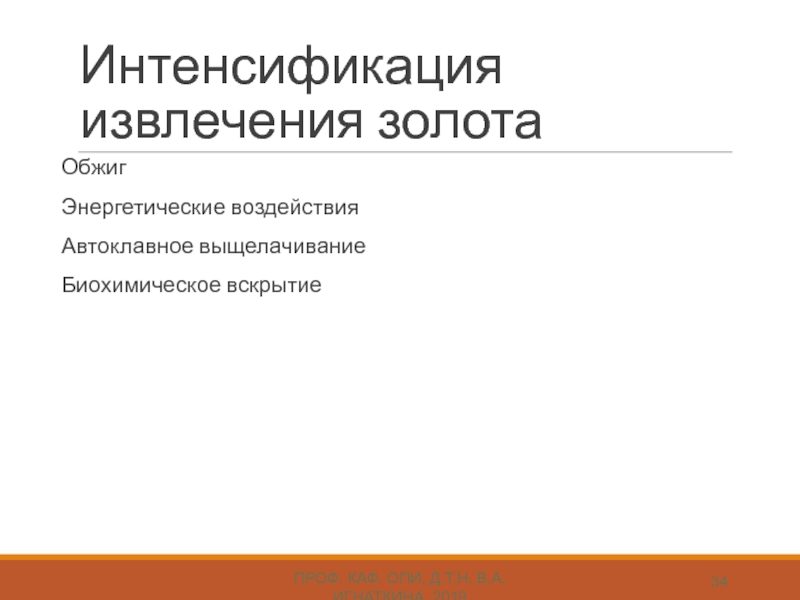

Слайд 34Интенсификация извлечения золота
проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
Обжиг
Энергетические воздействия
Автоклавное выщелачивание
Биохимическое вскрытие

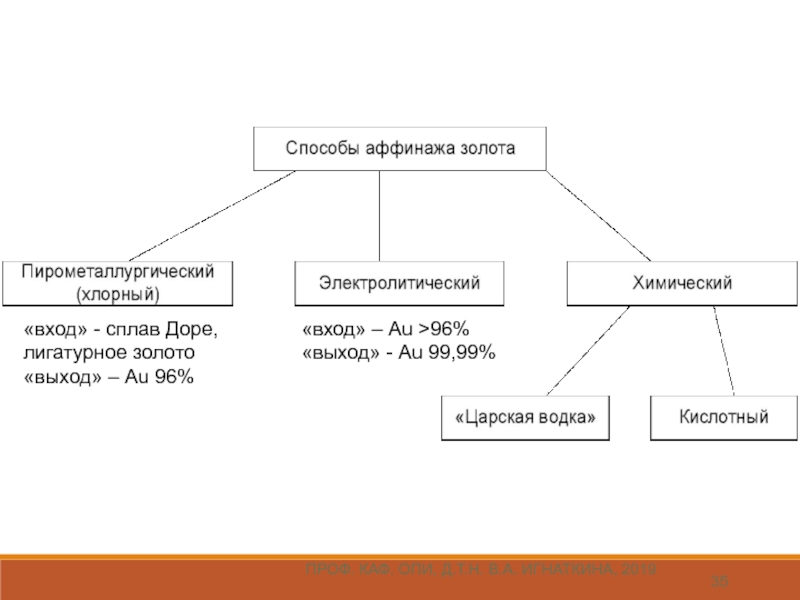

Слайд 35проф. каф. ОПИ, д.т.н. В.А. Игнаткина, 2019
«вход» - сплав Доре,
лигатурное золото
«выход» – Au 96%
«вход» – Au >96%
«выход» - Au
99,99%
