ОСНОВЫ РАСЧЁТА СК, РАБОТАЮЩИХ НА ИЗГИБ
Содержание
- 1. ОСНОВЫ РАСЧЁТА СК, РАБОТАЮЩИХ НА ИЗГИБ
- 2. Общие положения расчёта 1. Балки работают
- 3. Слайд 3
- 4. Слайд 4

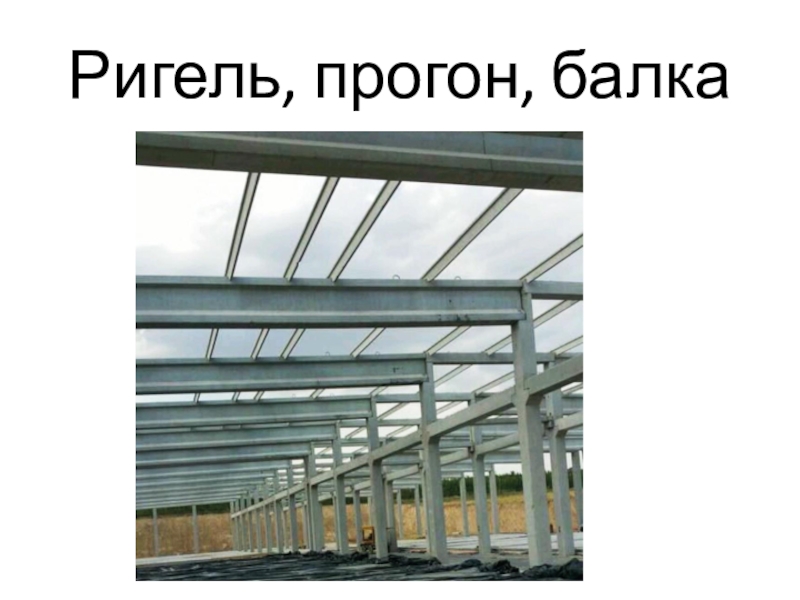

- 5. Ригель, прогон, балка
- 6. Слайд 6
- 7. Слайд 7
- 8. 4. Балки по назначению: ригель, прогон, перемычка
- 9. Ригель, прогон

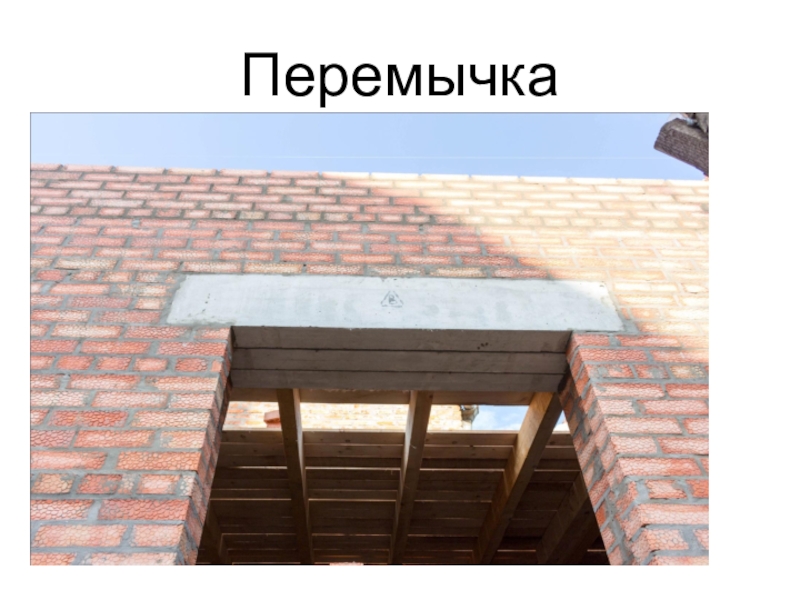

- 10. Перемычка

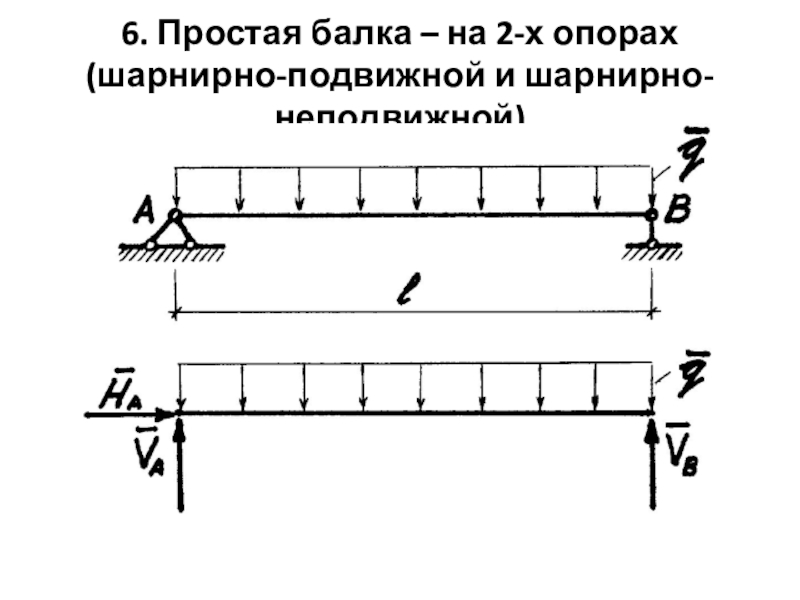

- 11. 6. Простая балка – на 2-х опорах (шарнирно-подвижной и шарнирно-неподвижной)
- 12. Работа простых балок под нагрузкой и
- 13. 3. Характеристика прямого изгиба:
- 14. Б) с точки зрения статики -
- 15. Напряжения при прямом изгибе
- 16. 2. Касательные
- 17. ОСНОВЫ РАСЧЁТА СК, РАБОТАЮЩИХ НА ИЗГИБ
- 18. 1. Сталь, древесина: А) не являются
- 19. 2. Железобетон: А) бетон упруго-пластичный, т.е.
- 20. 3. Прогибы балок: А) могут быть
- 21. 4. Требования по ограничению прогиба: А)
- 22. В) физиологические - не должно быть дискомфорта
- 23. 5. Прогибы конструкций зависят от жёсткости элемента;6.
- 24. Скачать презентанцию
Общие положения расчёта 1. Балки работают на изгиб (простой или сложный) и воспринимают нагрузки от покрытий, перекрытий и др; 2. Длина балок – до 24 м, при больших пролётах применяют арки,
Слайды и текст этой презентации
Слайд 2
Общие положения расчёта
1. Балки работают на изгиб (простой или сложный)
и воспринимают нагрузки от покрытий, перекрытий и др;
– до 24 м, при больших пролётах применяют арки, фермы.3. Материал для балок: сталь, ЖБ, ДК

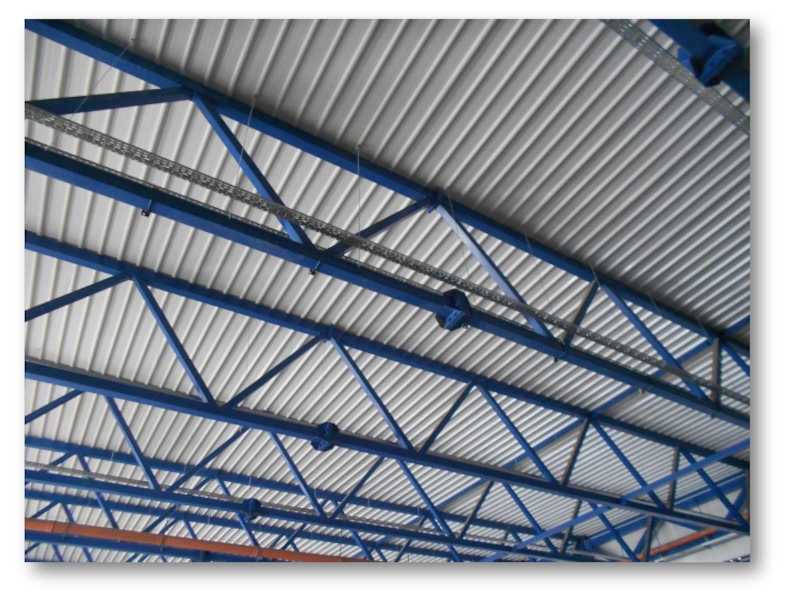

Слайд 84. Балки по назначению: ригель, прогон, перемычка (над окном);
5. Плиты
перекрытия, ростверки и др. работают как балки, т.е. на изгиб
Слайд 12Работа простых балок под нагрузкой и предпосылки для расчёта 1. Прямой
изгиб – силы действуют в одной вертикальной плоскости и перпендикулярны
оси балки.
Слайд 13 3. Характеристика прямого изгиба: А) с геометрической точки зрения –
искривление оси, удлинение нижних волокон, укорочение верхних, нейтральная ось длину
не меняет;
Слайд 14 Б) с точки зрения статики - в любом сечении по
длине балки возникают изгибающие моменты М и поперечные силы Q

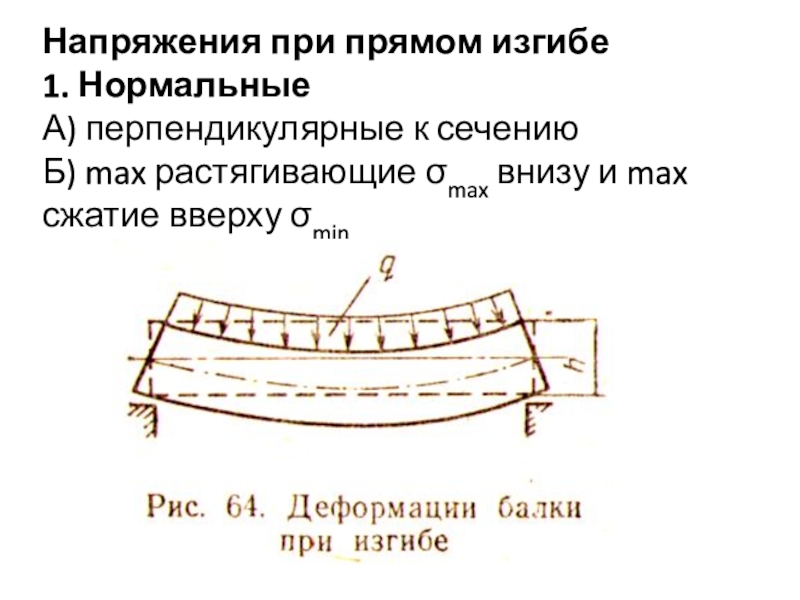

Слайд 15 Напряжения при прямом изгибе 1. Нормальные А) перпендикулярные к сечению Б) max растягивающие
σmax внизу и max сжатие вверху σmin
Слайд 16 2. Касательные А) параллельные плоскости сечения («лежат» на сечении) Б) достигают
max значений на опорах и равны нулю в середине балки.
Слайд 18
1. Сталь, древесина:
А) не являются абсолютно упругими, но имеют упругую
стадию под нагрузкой, поэтому их называют упругими.
Б) главный расчёт
- по деформациям (прогибам) – 2 гр. п.с.
Слайд 19

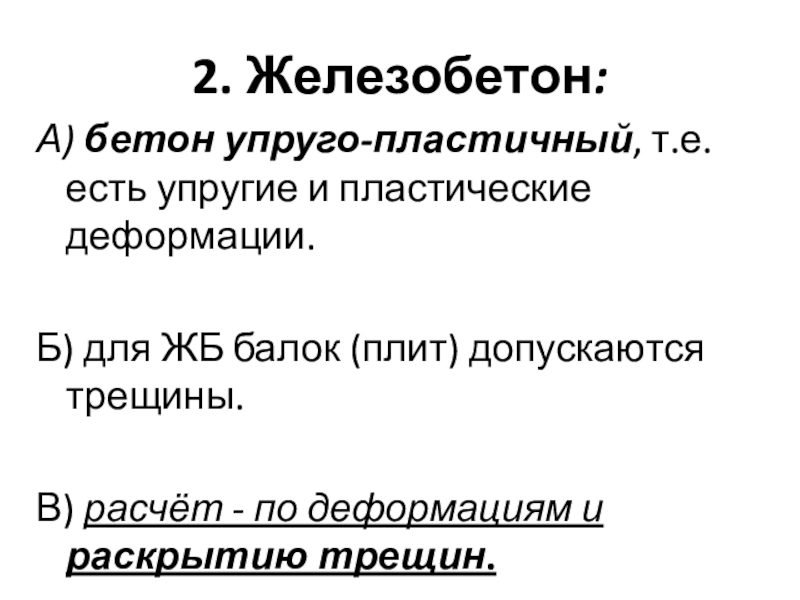

2. Железобетон:
А) бетон упруго-пластичный, т.е. есть упругие и пластические деформации.
Б)
для ЖБ балок (плит) допускаются трещины.
В) расчёт - по деформациям
и раскрытию трещин.
Слайд 20
3. Прогибы балок:
А) могут быть больше нормативных
Б) условие при расчёте
прогибов - расчётный прогиб меньше предельного
Слайд 21
4. Требования по ограничению прогиба:
А) технологические – не должна нарушаться
работа оборудования;
Б) конструктивные – не должны нарушаться целостность стыков.

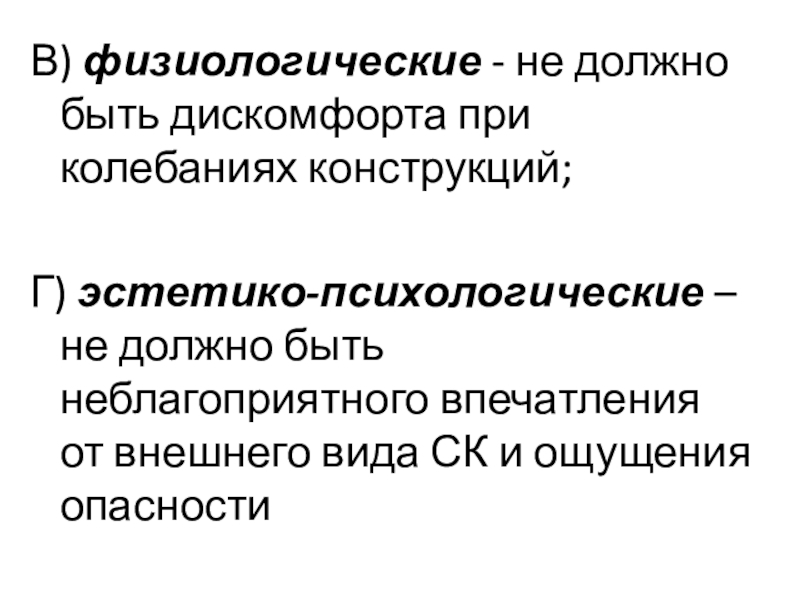

Слайд 22В) физиологические - не должно быть дискомфорта при колебаниях конструкций;
Г)
эстетико-психологические – не должно быть неблагоприятного впечатления от внешнего вида
СК и ощущения опасности

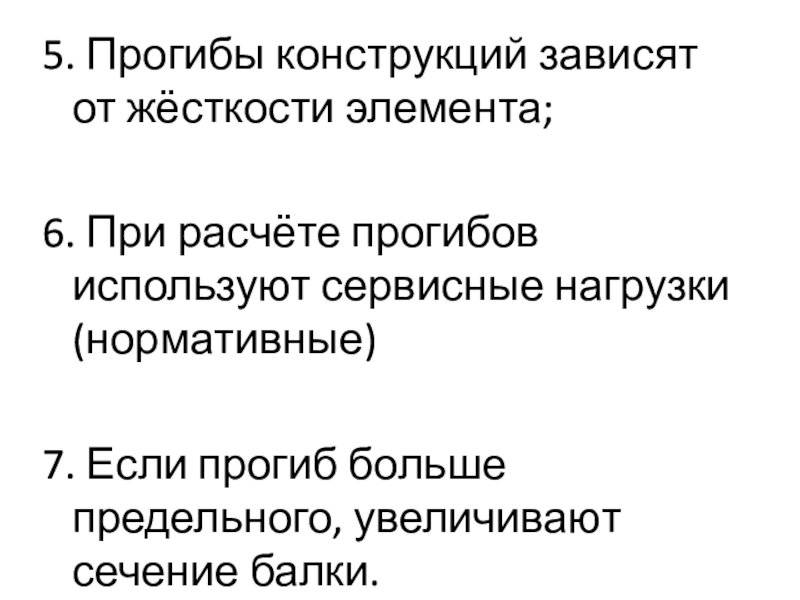

Слайд 235. Прогибы конструкций зависят от жёсткости элемента;
6. При расчёте прогибов
используют сервисные нагрузки (нормативные)
7. Если прогиб больше предельного, увеличивают
сечение балки.
