Лекция
ТЕМА № 6 Основы военной связи.
ЗАНЯТИЕ № 1 Основы военной связи.
Общая тактика
Слайд 3ЛИТЕРАТУРА
1) Боевой устав Сухопутных войск. Ч. 1 М. Воениздат, 1989.
С. 65-67.;
2) Наставление по службе штабов соединений и частей
Сухопутных войск. М.: Воениздат. 1992. С. 41-46; 1.
3) Наставление по связи Вооруженных сил. Связь в объединениях. М.: Воениздат. 1990. Гл.1; 1.
4) Левитин В.П. Основы организации связи в сухопутных войсках. СПб. ВАА. 1992. Гл 1-3.; 1.
5) Науменко Е. А. Подготовка офицера запаса сухопутных войск М.: Воениздат. 1988.1. Справочник по вооруженным силам иностранных государств

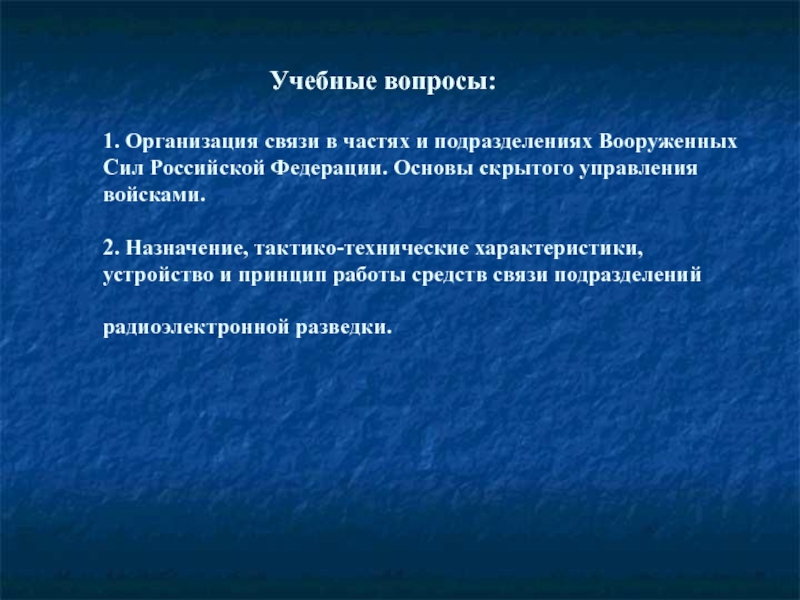

Учебные вопросы:
1. Организация связи в
частях и подразделениях Вооруженных Сил Российской Федерации. Основы скрытого управления войсками.
2. Назначение, тактико-технические характеристики, устройство и принцип работы средств связи подразделений радиоэлектронной разведки.
УЧЕБНЫЕ МАТЕРИАЛЫ
1. Организация связи в частях и подразделениях Вооруженных
Сил Российской Федерации. Основы скрытого управления войсками.
ОРГАНИЗАЦИЯ СВЯЗИ в любом войсковом формировании, заключается в деятельности должностных лиц по связи, охватывающей вопросы подготовки и боевого применения сил и средств связи, включающие:
- планирование;
- постановку задач соответствующим подразделениям;
- управление этими подразделениями, системой связи в целом в процессе развертывания, функционирования и свертывания системы связи.
ПЛАНИРОВАНИЕ СВЯЗИ в любом войсковом формировании заключается в разработке наиболее эффективных способов применения сил и средств связи для обеспечения непрерывного управления войсками. Связь планируется на весь период боевых действий.
Слайд 6ОСНОВНЫЕ ЗАДАЧИ СВЯЗИ, которые должны решаться при управлении подразделениями:
- обеспечение
своевременного обмена информацией между командиром (штабом) и вышестоящим начальником, а
также своевременного приема сигналов и команд боевого управления;
- обеспечение надежного и устойчивого управления командиру (штабу) элементами боевого порядка;
обеспечение своевременного доведения до подчиненных сигналов оповещения и предупреждения войск о непосредственной угрозе применения противником ОМП, а также о своих ядерных ударах;
оповещение о воздушном противнике, о РХБЗ;
обеспечении обмена информацией с командиром подчиненной части (подразделения), а также с, командиром приданного подразделения разведки;
своевременный обмен информацией по техническому и тыловому обеспечению боевых действий.

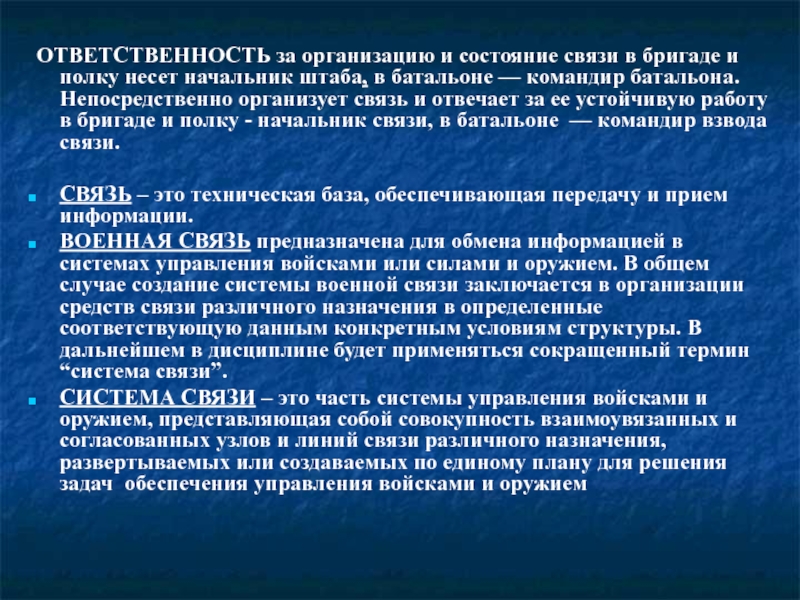

Слайд 7 ОТВЕТСТВЕННОСТЬ за организацию и состояние связи в бригаде и
полку несет начальник штаба, в батальоне — командир батальона. Непосредственно
организует связь и отвечает за ее устойчивую работу в бригаде и полку - начальник связи, в батальоне — командир взвода связи.
СВЯЗЬ – это техническая база, обеспечивающая передачу и прием информации.
ВОЕННАЯ СВЯЗЬ предназначена для обмена информацией в системах управления войсками или силами и оружием. В общем случае создание системы военной связи заключается в организации средств связи различного назначения в определенные соответствующую данным конкретным условиям структуры. В дальнейшем в дисциплине будет применяться сокращенный термин “система связи”.
СИСТЕМА СВЯЗИ – это часть системы управления войсками и оружием, представляющая собой совокупность взаимоувязанных и согласованных узлов и линий связи различного назначения, развертываемых или создаваемых по единому плану для решения задач обеспечения управления войсками и оружием
Слайд 8ВИД ВОЕННОЙ СВЯЗИ – классификационная группировка военной связи, выполненная по
виду передаваемого сообщения.
Краткая характеристика пяти видов военной электросвязи. В военной
связи принимаются следующие ВИДЫ СВЯЗИ :
- телефонная;
- телеграфная;
- передача данных;
- факсимильная;
- видеотелефонная.
Классификационная группировка военной связи, выделенная по средствам распространения сигналов или применяемым средствам, называется РОДОМ СВЯЗИ. В военной связи различают следующие рода связи: радиосвязь:
- прямой видимости - “радиосвязь земными волнами”
- тропосферная;
- ионосферная;
- метеорная;
- - космическая;
- радиорелейная;
- проводная связь;
- оптоэлектронная;
- гидроакустическая;
- связь подвижными средствами.
Слайд 9СРЕДСТВА ВОЕННОЙ СВЯЗИ – (средства связи) – это технические средства,
осуществляющие передачу, обработку и (или) прием сообщений в системе военной
связи. По своему функциональному предназначению в системе военной связи можно выделить четыре основные группы средств связи :
1. Каналообразующие средства, предназначены для образования типовых каналов передачи. В свою очередь, каналообразующие средства в зависимости от среды распространения электрических сигналов подразделяют на радио, радиорелейные, космические и проводные.
2. Коммутационные средства. Под коммутацией понимается процесс замыкания, размыкания и переключения электрических цепей. Данная группа средств связи предназначена для коммутации каналов связи.
Специальные средства связи предназначены для выполнения специальных функций обработки сигналов с целью засекречивания передаваемой информации, повышения достоверности, управления связью, обеспечения безопасности или оповещения.
Слайд 10
Оконечные средства связи предназначены для передачи и (или) приема сообщений
и преобразования их к виду удобному для восприятия.
Организационно и технически
средства связи в соответствии с принятой системой управления объединяются в узлы и линии связи.
УЗЕЛ СВЯЗИ – это элемент системы связи, представляющий собой организационно – техническое объединение сил, средств связи и автоматизированного управления развернутых на пункте управления или в пункте распределения каналов для обмена информацией в процессе выполнения задач войсками. Узлы в системе связи соединяются линиями связи.
ЛИНИЯ СВЯЗИ – это элемент системы связи, обеспечивающий образование каналов передачи, имеющих общую среду распространения, а также силы и средства их обслуживания. Узлы и линия связи, как правило, объединяются в более сложные как в структурном, так и в функциональном отношении образования – сети связи различного назначения.
СЕТЬ СВЯЗИ – часть системы связи, выделяемая по определенному признаку (виду, роду связи, функциональной автономности и тому подобное).
Слайд 11АБОНЕНТ военной связи – это орган управления, должностное лицо или
техническое средство, использующее систему военной связи для обмена информацией.
Узлы связи
пунктов управления обеспечивают прием и образование каналов для различных видов связи, представление их оперативному составу для обмена информацией с другими пунктами управления и внутри пункта управления.
Полевой узел связи – организационно-техническое объединение сил, средств связи и автоматизированного управления, развернутых на пункте управления или в пункте распределения каналов, для обмена информацией в процессе управления войсками.
Радиосвязь между военными радиостанциями осуществляется по единым для всех звеньев управления ВС РФ правилам радиосвязи, которые определяют порядок установления радиосвязи, передачи радиограмм и ведения переговоров по радио, общие требования к оформлению радиограмм и ведению учетной документации на узлах связи и радиостанциях.
Слайд 12 Установление радиосвязи есть процесс обнаружения, опознавания радиостанций и получения
связи заданного вида и качества за счет настройки и регулировки
аппаратуры, выбора частот и антенн. Передача по радиоканалам информации и ведение переговоров именуются радиообменом. По своему содержанию информация подразделяется на радиограммы и сигналы, а радиообмен – на служебный и оперативный.
1.2 Основы скрытого управления войсками.
Р/связь должна обладать такими свойствами, как :
надежность – способность обеспечить бесперебойное управление войсками в любых условиях обстановки.
достоверность (точность и безыскаженность) – способность воспроизведения принятого сообщения в точном соответствии с переданными.
своевременность - обеспечение прохождения сообщений и ведение переговоров в системе в установленные сроки
скрытность – способность исключить или предельно затруднить получение противником разведданных по работе наших средств связи.
Слайд 13Скрытность достигается выполнением требований безопасности связи.
Понятие
о безопасности связи
безопасность связи достигается:
применением способов организации связи, систем паролирования и адресования, назначение радиоданных и установление режимов работы средств связи, обеспечивающих максимальную скорость работы;
применением засекречивания при передаче боевых приказов, распоряжений и другой важной информации;
ограничением круга должностных лиц, допущенных к пользованию открытыми аппаратами связи;
выполнением правил использования радиостанций;
размещением средств связи вне пунктов управления;
соблюдением режимов секретности при отработке, хранении и передаче сообщений;
повышением уровня специальной подготовки должностных лиц всех категорий
Скрытность повышается при использовании проводных, радиорелейных и спутниковых каналов связи.
Слайд 14Разведзащищенность связи достигается следующими мероприятиями:.
- Проверка радиосвязи:
Проверка радиосвязи производится с
целью поддержания ее в постоянной готовности к радиообмену и контроля
бдительности несения службы дежурными радистами. Проверка радиосвязи может производится путем вызова и ответа на вызов или передачей сигналов и радиограмм. Проверки могут быть двусторонними и односторонними. Двусторонние проверки должны производится путем вызова и ответа.
- Запрос пароля.
Паролирование применяется в целях определения подлинности радиостанций, ведущих переговоры, и своевременного пресечения возможных попыток радиостанций противника вступить в связь с нашими радиостанциями с целью радиодиверсий.
Пароль запрашивается:
при первоначальном установлении радиосвязи на новых радиоданных
перед передачей боевых приказов и распоряжений
при вхождении в сеть радиостанции, позывные которой не значатся в
радиоданных.

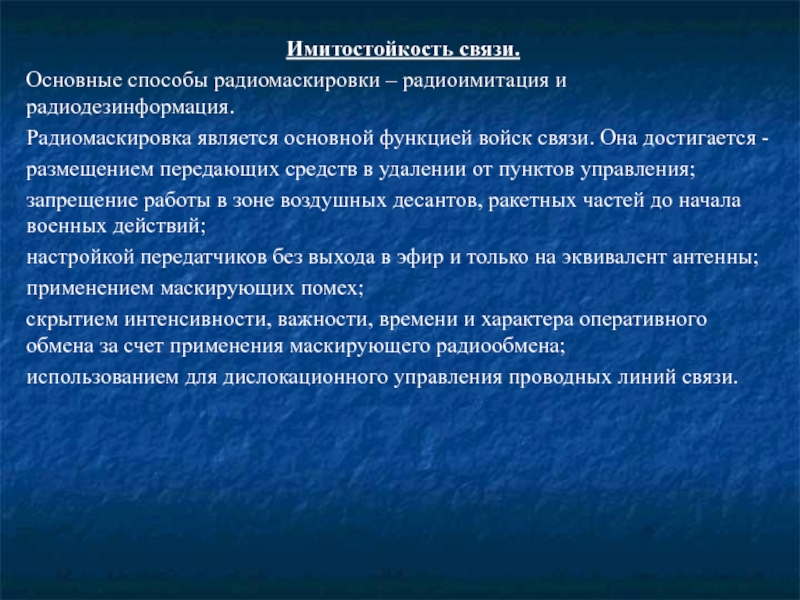

Слайд 15Имитостойкость связи.
Основные способы радиомаскировки – радиоимитация и радиодезинформация.
Радиомаскировка является основной
функцией войск связи. Она достигается -
размещением передающих средств в удалении
от пунктов управления;
запрещение работы в зоне воздушных десантов, ракетных частей до начала военных действий;
настройкой передатчиков без выхода в эфир и только на эквивалент антенны;
применением маскирующих помех;
скрытием интенсивности, важности, времени и характера оперативного обмена за счет применения маскирующего радиообмена;
использованием для дислокационного управления проводных линий связи.
Слайд 162. Назначение, тактико-технические характеристики, устройство и принцип работы средств связи
подразделений.
Средства радиосвязи подразделяются на подвижные и стационарные.
Подвижные радиосредства в зависимости
от их назначения и мощности
выпускаются в переносном (носимом) варианте или монтируются в автомобилях, бронетранспортерах, боевых машинах пехоты, танках, вертолетах, самолетах и кораблях. В настоящее время подвижные радиосредства внедрены до отделения, бронеобъекта и в некоторых случаях до солдата, выполняющего важные или специфические задачи.
Стационарные радиосредства устанавливаются для постоянной работы в специально оборудованных сооружениях и неподвижных объектах.
В зависимости от номинальной мощности передатчиков радиостанции делятся на четыре класса:
Малой мощности – с мощностью до 100 Вт;
Средней мощности – с мощностью от 100 до 1000 Вт;
Мощные – с мощностью от 1 до 10 кВт;
Большой мощности – с мощностью свыше 10 кВт.
Слайд 17 В зависимости от используемого спектра радиочастот (волн) радиостанции условно делятся
на: СДВ, ДВ, СВ, КВ, УКВ.
Радиостанции малой мощности
Большинство радиостанций малой мощности являются возимыми и входят в состав как аппаратных различных комплексов, так и командно-штабных машин. В настоящее время применяются:
– УКВ радиостанции: Р-105м, Р-108м, Р-109м, Р-107м, Р-123м, Р-173, Р-111, Р-158, Р-159, Р-147, Р-148, Р-802, Р-809м, Р-832.
- КВ радиостанции: Р-143, Р-131, Р-130, Р-134

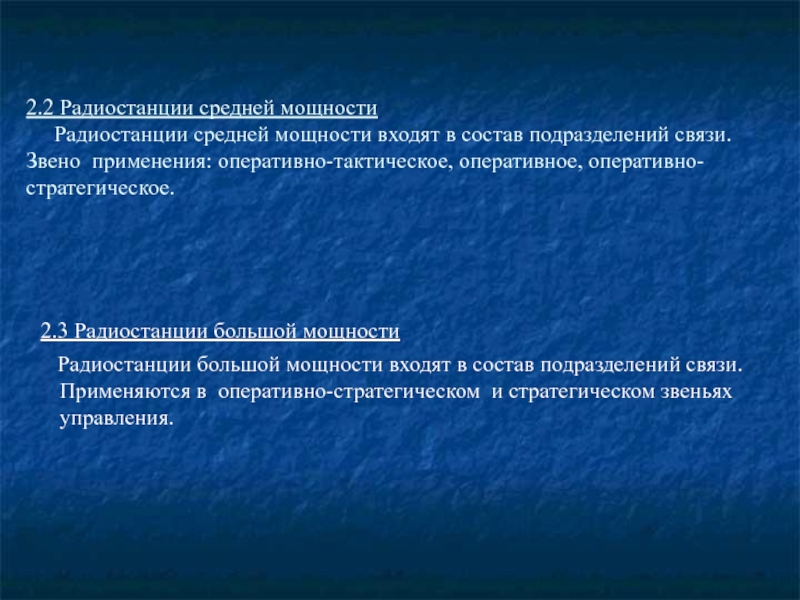

Слайд 182.2 Радиостанции средней мощности
Радиостанции средней мощности входят
в состав подразделений связи. Звено применения: оперативно-тактическое, оперативное, оперативно-стратегическое.
2.3
Радиостанции большой мощности
Радиостанции большой мощности входят в состав подразделений связи. Применяются в оперативно-стратегическом и стратегическом звеньях управления.
