Отклонения и допуски формы (ГОСТ 24462-83)

реального профиля  от формы номинальной поверхности или номинального профиля.

Номинальная поверхность – это идеальная

поверхность, размеры и форма которой соответствуют заданным номинальным размерам и номинальной форме.

Прилегающая поверхность - поверхность, имеющая форму номинальной поверхности, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение.

формы поле допуска может представлять собой:
1). Область в пространстве, ограниченную

двумя поверхностями, эквидистантными номинальной поверхности и отстоящими друг от друга по нормали к ним на расстоянии, равном допуску формы поверхности.
2). Область в пространстве, ограниченную цилиндром, диаметр которого равен допуску формы оси (линия) в пространстве.
З). Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам формы оси (линия) в двух взаимно перпендикулярных направлениях.
4). Область на плоскости заданного направления, ограниченную двумя линиями, эквидистантными номинальному профилю и отстоящим друг от друга по нормали к ним на расстоянии, равном допуску формы профиля.

точек реального профиля до прилегающей прямой  в пределах нормируемого участка (L).

Допуск прямолинейности - наибольшее допускаемое отклонение от прямолинейности.

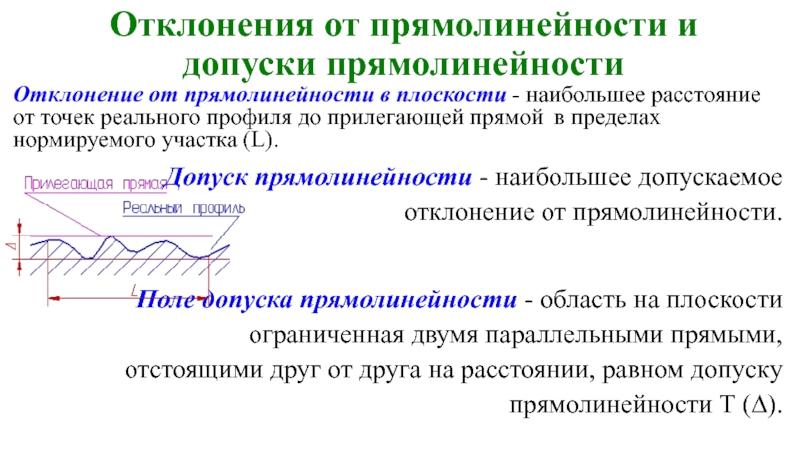

Поле допуска прямолинейности - область на плоскости ограниченная двумя параллельными прямыми, отстоящими друг от друга на расстоянии, равном допуску прямолинейности Т (∆).

диаметра D цилиндра, внутри которого располагается реальная ось  поверхности вращения (линия) в пределах нормируемого

участка.

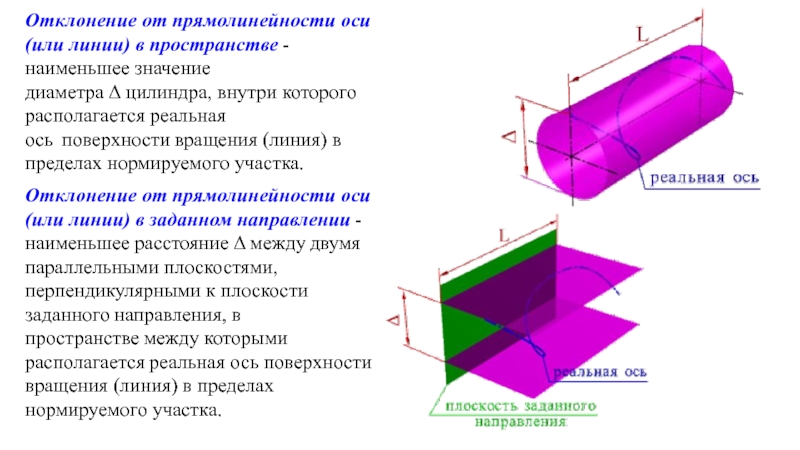

Отклонение от прямолинейности оси (или линии) в заданном направлении - наименьшее расстояние D между двумя параллельными плоскостями, перпендикулярными к плоскости заданного направления, в пространстве между которыми располагается реальная ось поверхности вращения (линия) в пределах нормируемого участка.

ограниченная цилиндром, диаметр которого равен допуску прямолинейности Т.
2. Область в

пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях Т1 и Т2 боковые грани соответственно перпендикулярны плоскостям заданных направлений.
3. Область в пространстве, ограниченная двумя параллельными плоскостями, отстоящими друг от друга на расстоянии, равном допуску прямолинейности оси (или линии) TFL и перпендикулярными плоскости заданного направления.

от прилегающей прямой уменьшается от краев к середине.


Вогнутость — отклонение от,

прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине.

поверхности до прилегающей плоскости в пределах нормируемого участка.


Допуск плоскостности (∆) -
наибольшее

допускаемое
значение отклонения
от плоскостности.

отстоящими друг от друга на расстоянии равном допуску плоскостности Т.

от прилегающей плоскости уменьшается от краев к середине.

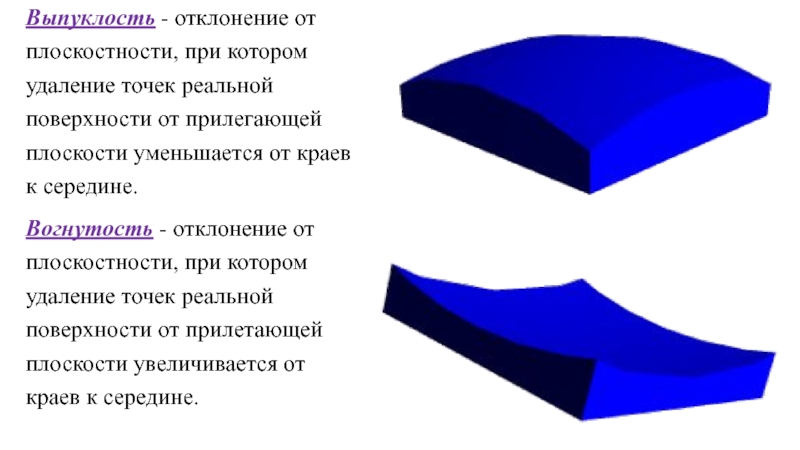

Вогнутость - отклонение

от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине.

реального профиля до прилегающей окружности.

Допуск круглости - наибольшее допускаемое значение отклонения

от круглости.

или проходящей через центр сферы ограниченная двумя концентричными окружностями, отстоящими

друг от друга на расстоянии равном допуску круглости Т.

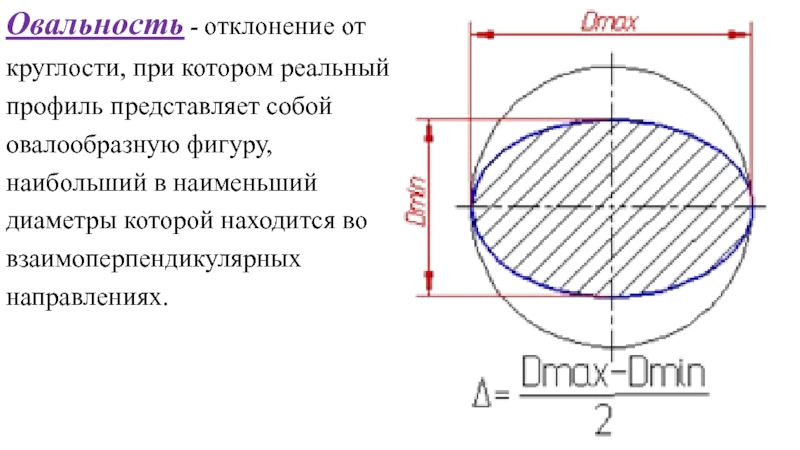

овалообразную фигуру, наибольший в наименьший диаметры которой находится во взаимоперпендикулярных

направлениях.

многогранную фигуру.
Огранка подразделяется по числу граней – с чётным

и нечётным.







Количественно овальность и огранка оцениваются так же, как отклонение от круглости.

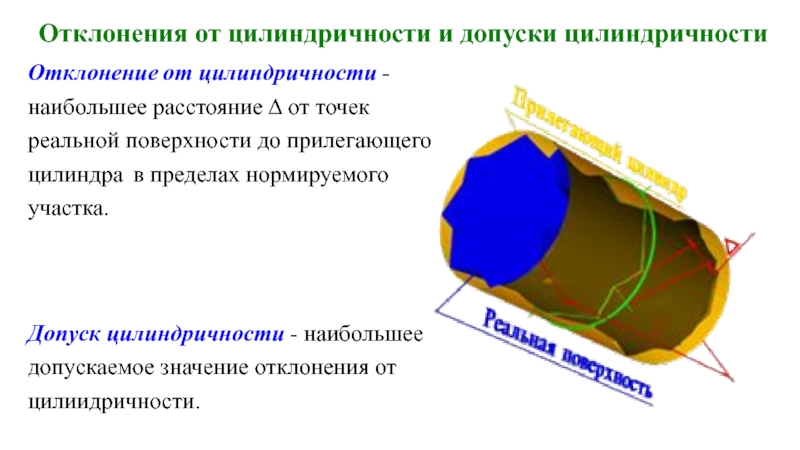

реальной поверхности до прилегающего цилиндра  в пределах нормируемого участка.


Допуск цилиндричности - наибольшее

допускаемое значение отклонения от цилиидричности.

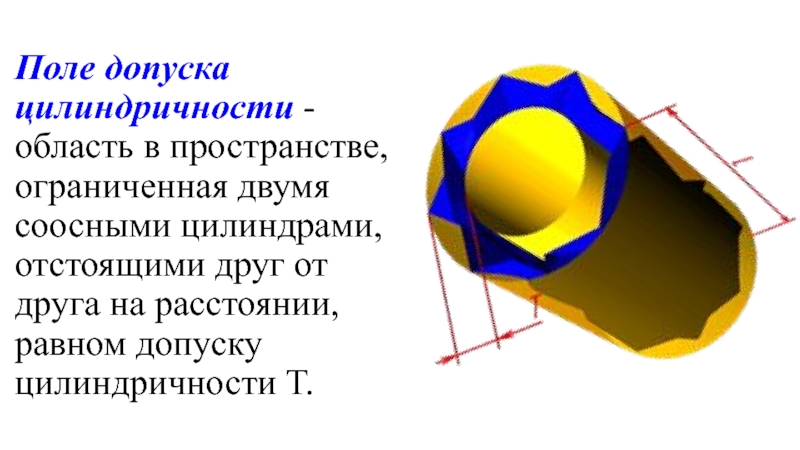

отстоящими друг от друга на расстоянии, равном допуску цилиндричности Т.

сечения цилиндрической поверхности - наибольшее расстояние D от точек образующих реальной поверхности, лежащих

в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля  в пределах нормируемого участка.

образующих.
Конусообразность - отклонение профиля продольного сечения, при котором образующие прямолинейны,

но не параллельны.
Бочкообразность - отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.
Седлообразность - отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения.

профиля продольного сечения.

Поле допуска профиля продольного сечения цилиндрической поверхности - области на

плоскости, проходящей через ось цилиндрической поверхности, ограниченные двумя парами параллельных прямых, имеющих общую ось симметрии и отстоящих друг от друга на расстоянии, равном допуску профиля продольного сечения Т.
