Отопление

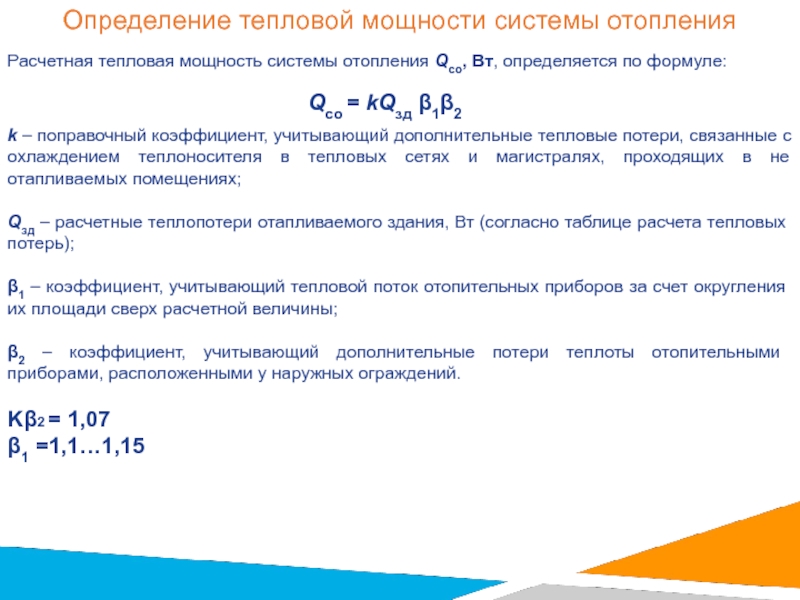

Вт, определяется по формуле:
Qсо = kQзд β1β2

k – поправочный коэффициент,

учитывающий дополнительные тепловые потери, связанные с охлаждением теплоносителя в тепловых сетях и магистралях, проходящих в не отапливаемых помещениях;

Qзд – расчетные теплопотери отапливаемого здания, Вт (согласно таблице расчета тепловых потерь);

β1 – коэффициент, учитывающий тепловой поток отопительных приборов за счет округления их площади сверх расчетной величины;

β2 – коэффициент, учитывающий дополнительные потери теплоты отопительными приборами, расположенными у наружных ограждений.

Kβ2 = 1,07
β1 =1,1…1,15

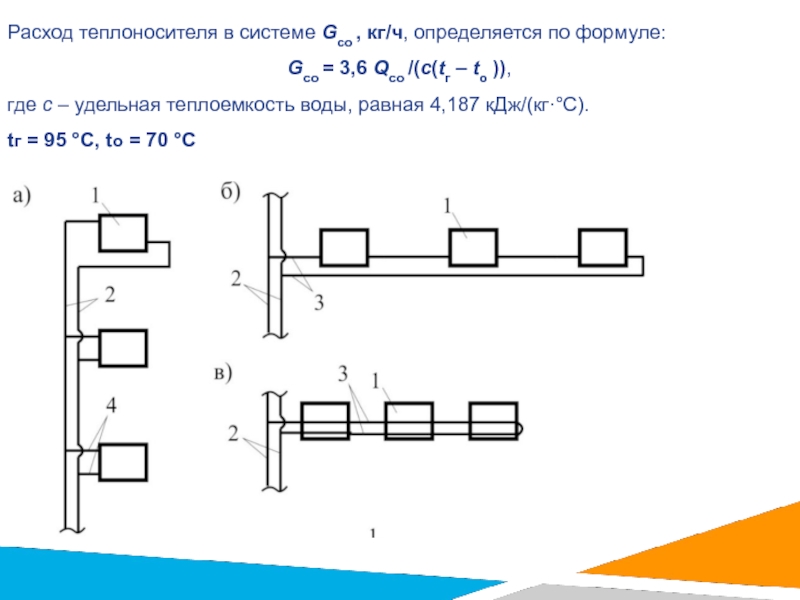

Gсо = 3,6 Qсо /(c(tг – tо )),
где с – удельная теплоемкость воды, равная 4,187 кДж/(кг∙°С).
tг = 95 °С, tо = 70 °С

Подготовка проектной и рабочей документации.
3. Демонтаж установленного оборудования.
4. Монтаж новой

системы.
5. Проведение испытаний и составление актов.
6. Подготовка исполнительной документации.

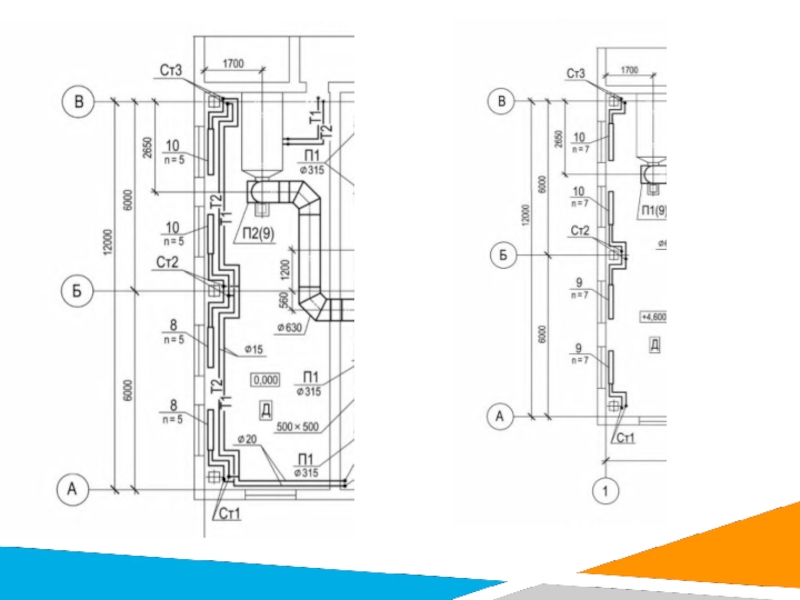

строительства (СПДС). Правила выполнения рабочей документации систем отопления, вентиляции и

кондиционирования

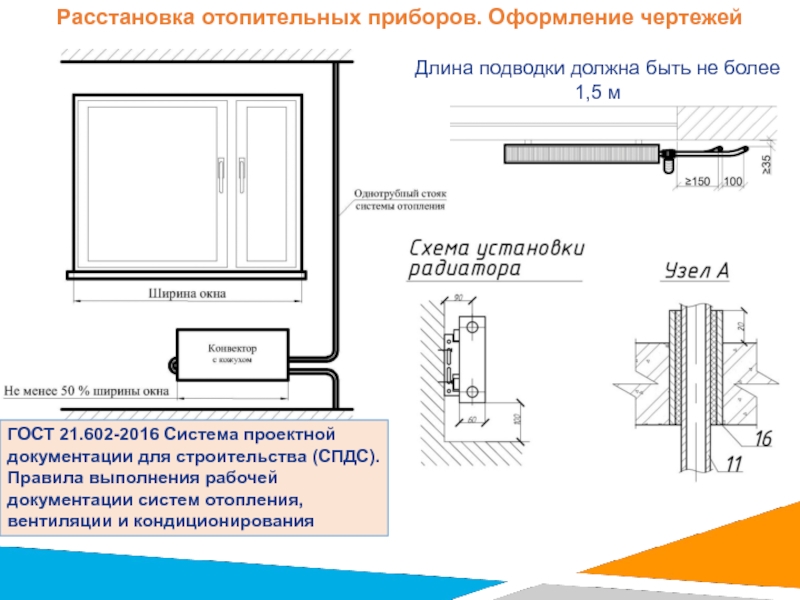

Длина подводки должна быть не более 1,5 м

линий можно уменьшать до 0,3 мм, для обозначения арматуры, если

это необходимо для удобства чтения чертежа.

Линии, обозначающие архитектуру здания, принимают толщиной 0,2–0,3 мм, а сноски и вспомогательный линии 0,05 мм.

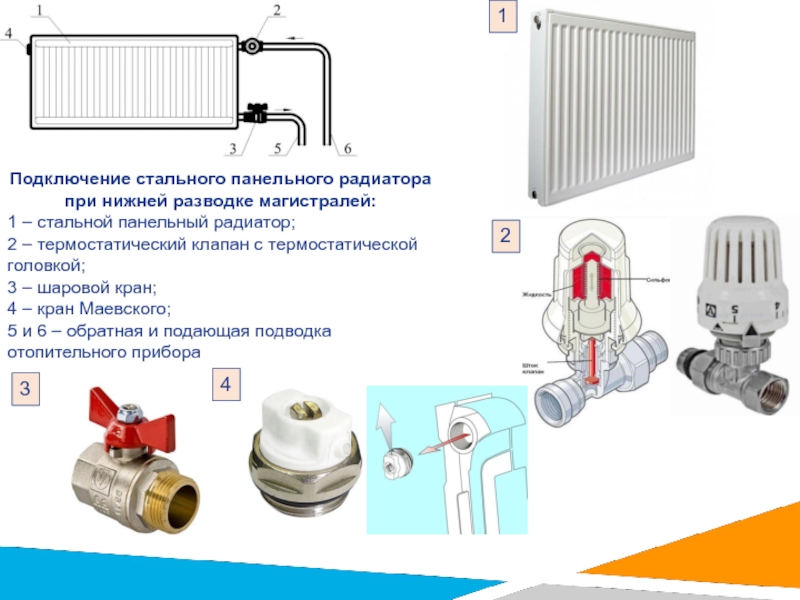

радиатор;
2 – термостатический клапан с термостатической головкой;
3 –

шаровой кран;
4 – кран Маевского;
5 и 6 – обратная и подающая подводка отопительного прибора

1

2

3

4

2 – термостатический клапан с термостатической головкой;
3 – шаровой

кран;
4 – шаровой кран для выпуска воздуха;
5 и 6 – обратная и подающая подводка отопительного прибора

1

4

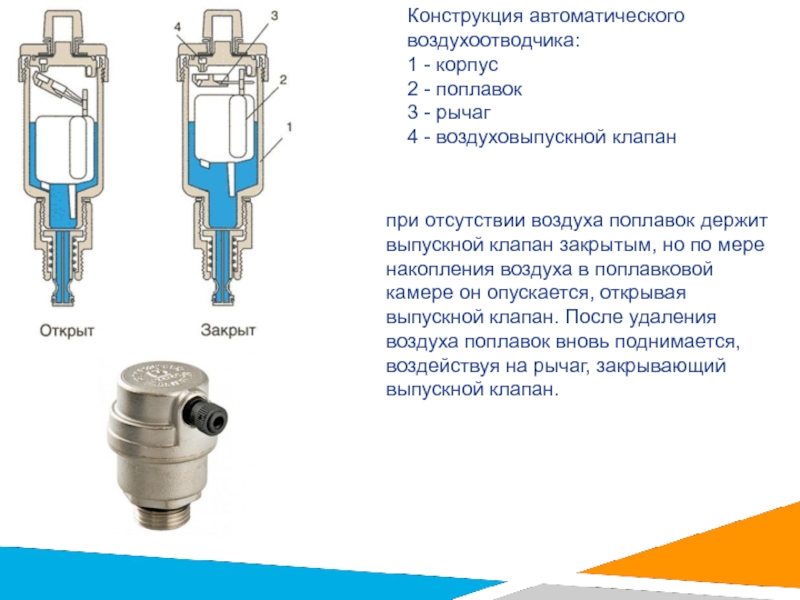

воздуховыпускной клапан
при отсутствии воздуха поплавок держит выпускной клапан закрытым, но

по мере накопления воздуха в поплавковой камере он опускается, открывая выпускной клапан. После удаления воздуха поплавок вновь поднимается, воздействуя на рычаг, закрывающий выпускной клапан.

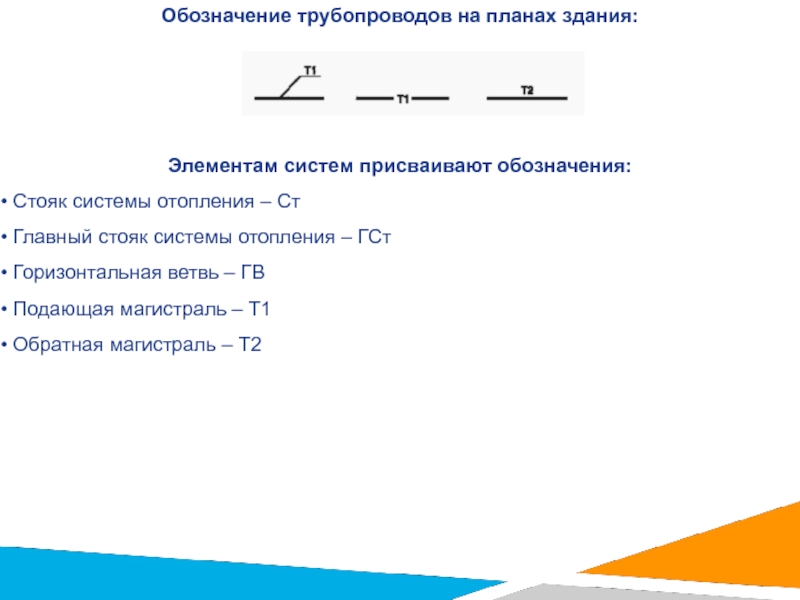

отопления – Ст
Главный стояк системы отопления – ГСт
Горизонтальная

ветвь – ГВ
Подающая магистраль – Т1
Обратная магистраль – Т2

систем отопления:

ребристых труб

Количество труб в регистре и длина регистра из

гладких труб или обозначения регистра (для других отопительных приборов указывают аналогичные сведения)

При установке у отопительного прибора автоматического терморегулятора под полкой линии-выноски допускается указывать расчетный показатель по шкале настройки

кронштейнах на расстоянии не менее 100 мм от стен.
Подающая

магистраль на чердаке или верхнем техническом этаже (при верхней разводке) прокладываются на высоте 100–200 мм от верха перекрытия (на опорах) на расстоянии 0,5 м от наружных стен и соединяется со стояками.

Верхняя разводка подающей магистрали

не менее 400 мм от поверхности потолка, при применении только

отключающей арматуры на стояке, и не менее 500 мм, для размещения регуляторов.

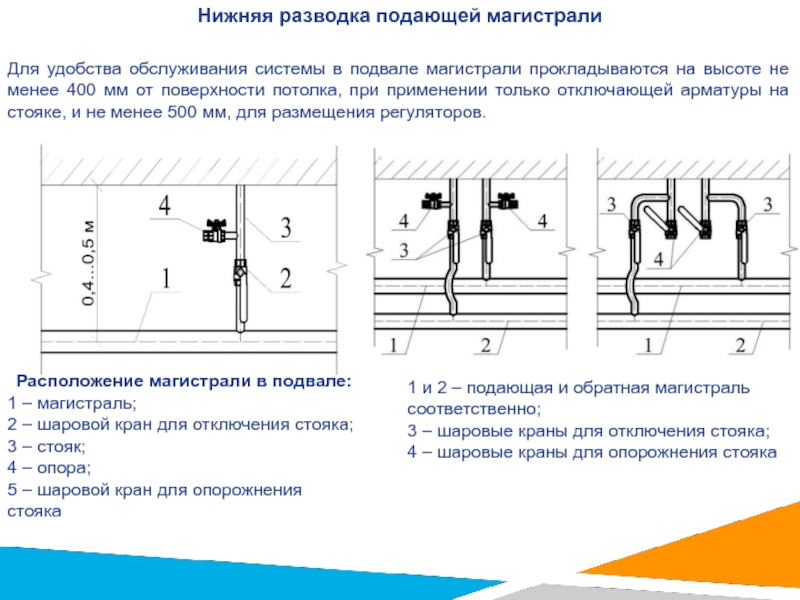

Нижняя разводка подающей магистрали

Расположение магистрали в подвале:
1 – магистраль; 2 – шаровой кран для отключения стояка; 3 – стояк; 4 – опора; 5 – шаровой кран для опорожнения стояка

1 и 2 – подающая и обратная магистраль соответственно; 3 – шаровые краны для отключения стояка; 4 – шаровые краны для опорожнения стояка
