Слайд 1ОЦЕНКА ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ И ЭКОЛОГИЧЕСКАЯ ЭКСПЕРТИЗА

ОЦЕНКА ВОЗДЕЙСТВИЯ НА ОКРУЖАЮЩУЮ СРЕДУ И ЭКОЛОГИЧЕСКАЯ ЭКСПЕРТИЗА

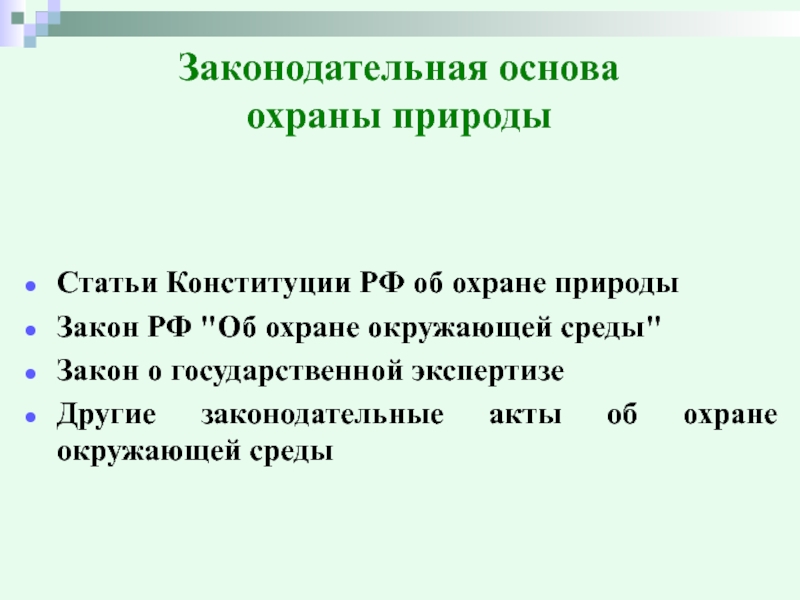

Слайд 2Законодательная основа охраны природы
Статьи Конституции РФ об охране природы
Закон РФ

"Об охране окружающей среды"
Закон о государственной экспертизе
Другие законодательные акты об

охране окружающей среды
Законодательная основа  охраны природыСтатьи Конституции РФ об охране природыЗакон РФ

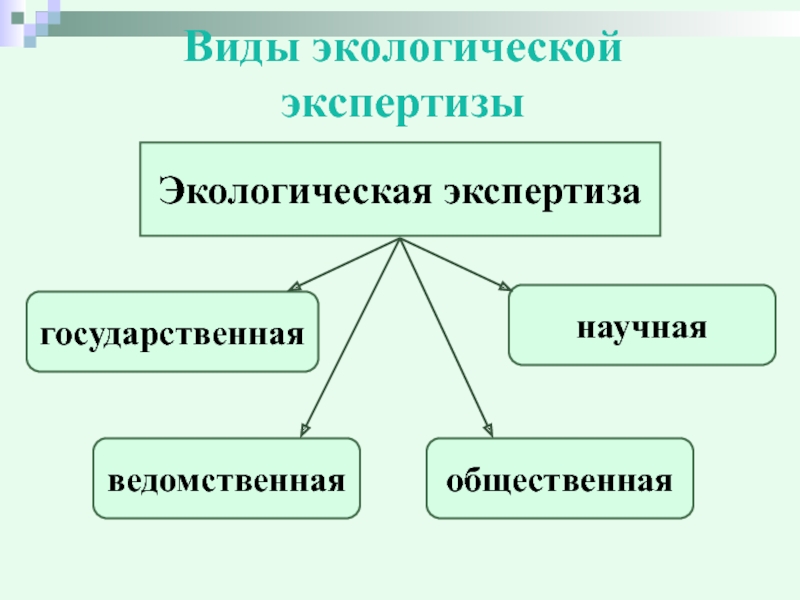

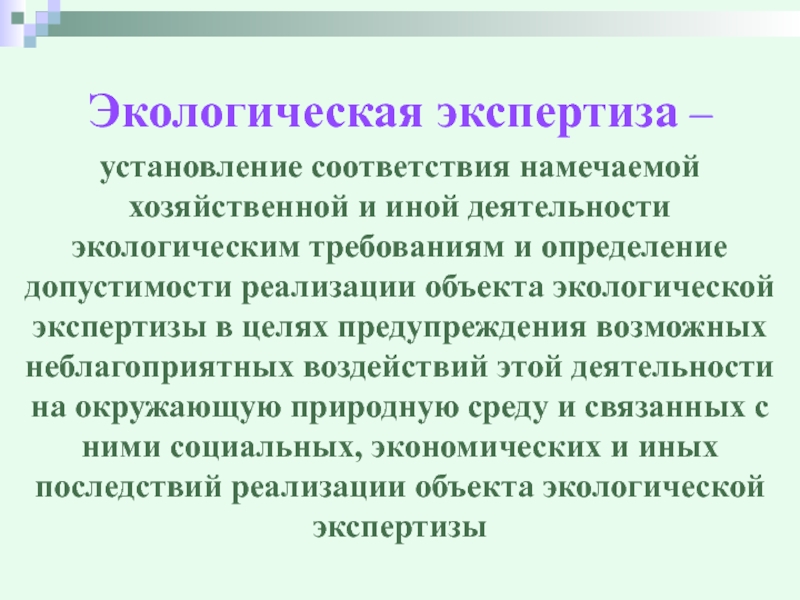

Слайд 4Экологическая экспертиза
государственная
ведомственная
общественная
научная
Виды экологической экспертизы

Экологическая экспертизагосударственнаяведомственнаяобщественнаянаучнаяВиды экологической экспертизы

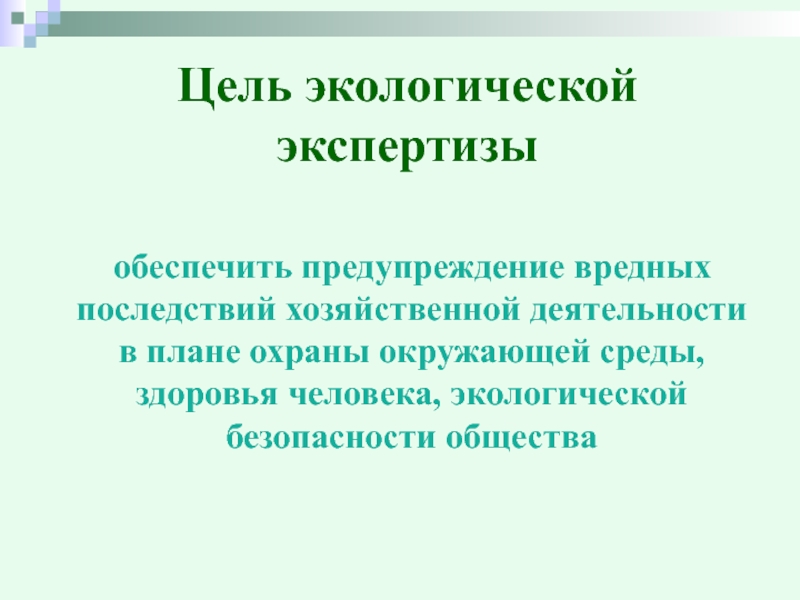

Слайд 5Цель экологической экспертизы
обеспечить предупреждение вредных последствий хозяйственной деятельности в плане

охраны окружающей среды, здоровья человека, экологической безопасности общества

Цель экологической экспертизыобеспечить предупреждение вредных последствий хозяйственной деятельности в плане охраны окружающей среды, здоровья человека, экологической безопасности

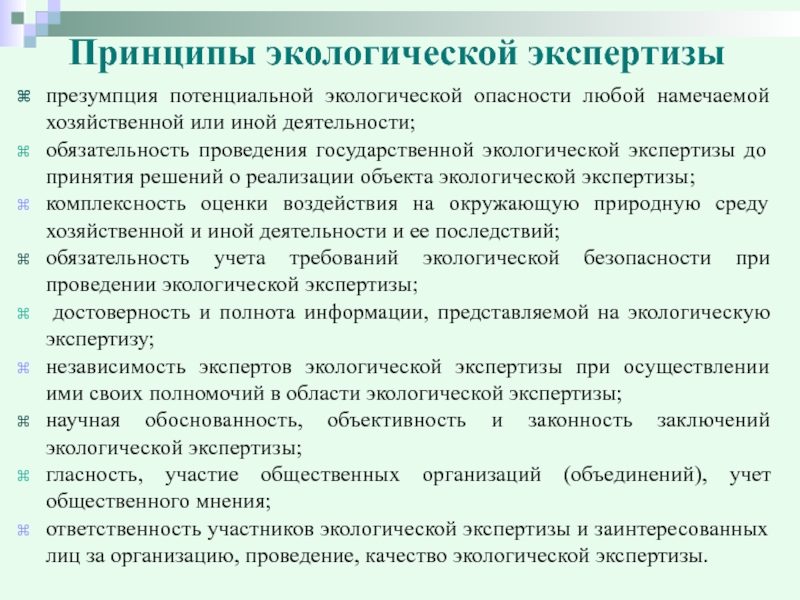

Слайд 8Принципы экологической экспертизы

презумпция потенциальной экологической опасности любой намечаемой хозяйственной или

иной деятельности;
обязательность проведения государственной экологической экспертизы до принятия решений о

реализации объекта экологической экспертизы;
комплексность оценки воздействия на окружающую природную среду хозяйственной и иной деятельности и ее последствий;
обязательность учета требований экологической безопасности при проведении экологической экспертизы;
достоверность и полнота информации, представляемой на экологическую экспертизу;
независимость экспертов экологической экспертизы при осуществлении ими своих полномочий в области экологической экспертизы;
научная обоснованность, объективность и законность заключений экологической экспертизы;
гласность, участие общественных организаций (объединений), учет общественного мнения;
ответственность участников экологической экспертизы и заинтересованных лиц за организацию, проведение, качество экологической экспертизы.
Принципы экологической экспертизыпрезумпция потенциальной экологической опасности любой намечаемой хозяйственной или иной деятельности;обязательность проведения государственной экологической экспертизы до

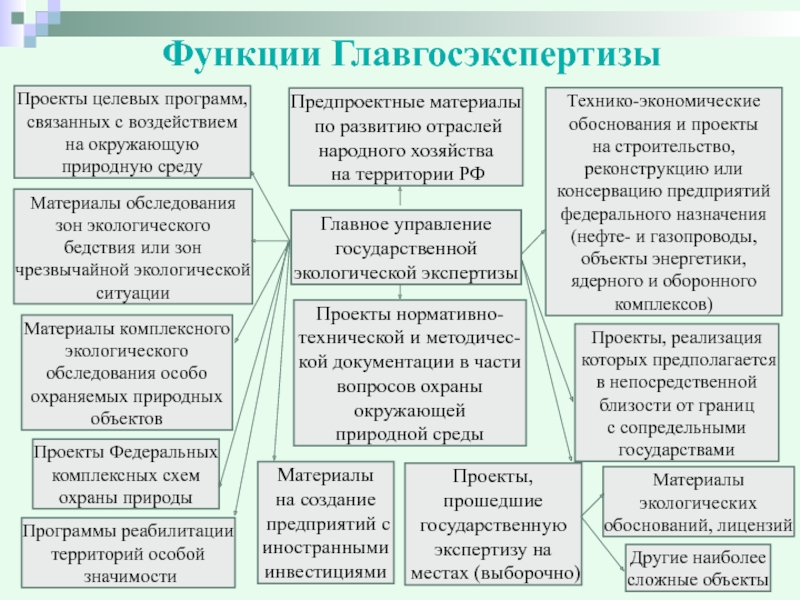

Слайд 9Функции Главгосэкспертизы

Функции Главгосэкспертизы

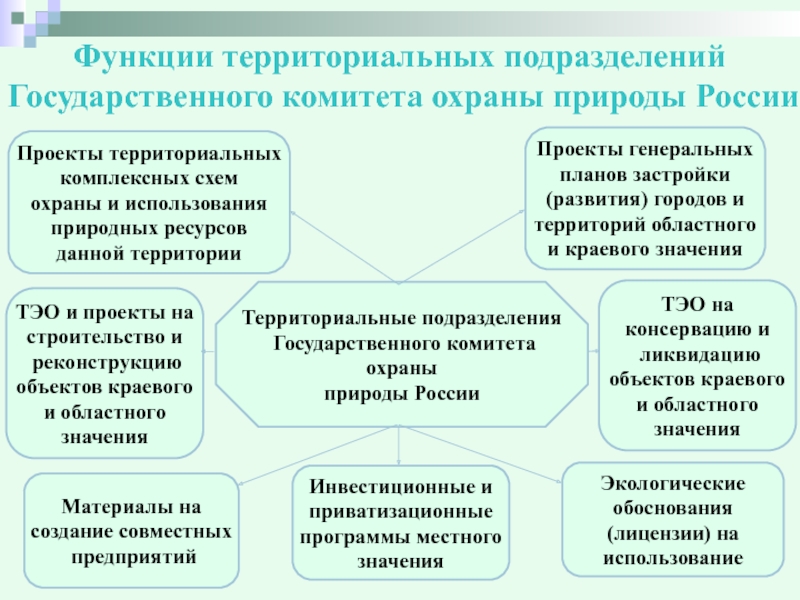

Слайд 10Функции территориальных подразделений
Государственного комитета охраны природы России

Функции территориальных подразделений Государственного комитета охраны природы России

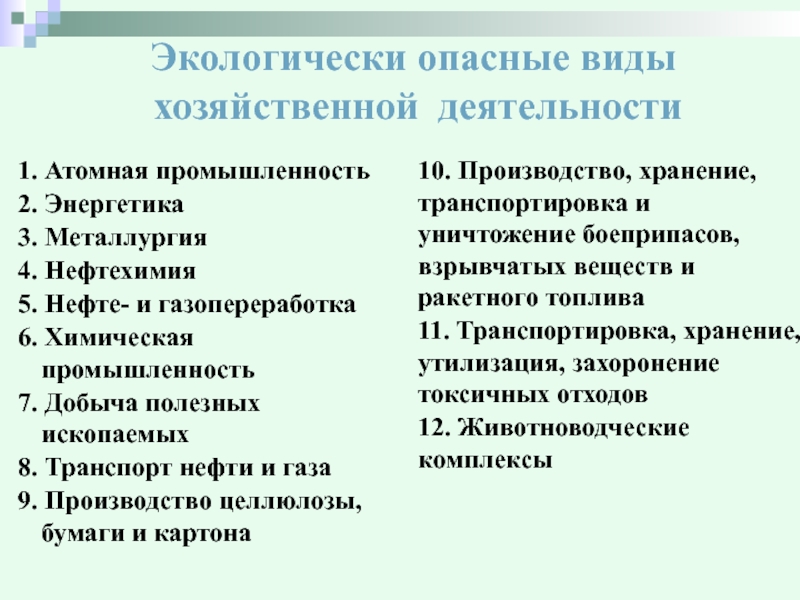

Слайд 11Экологически опасные виды
хозяйственной деятельности

Экологически опасные виды хозяйственной деятельности

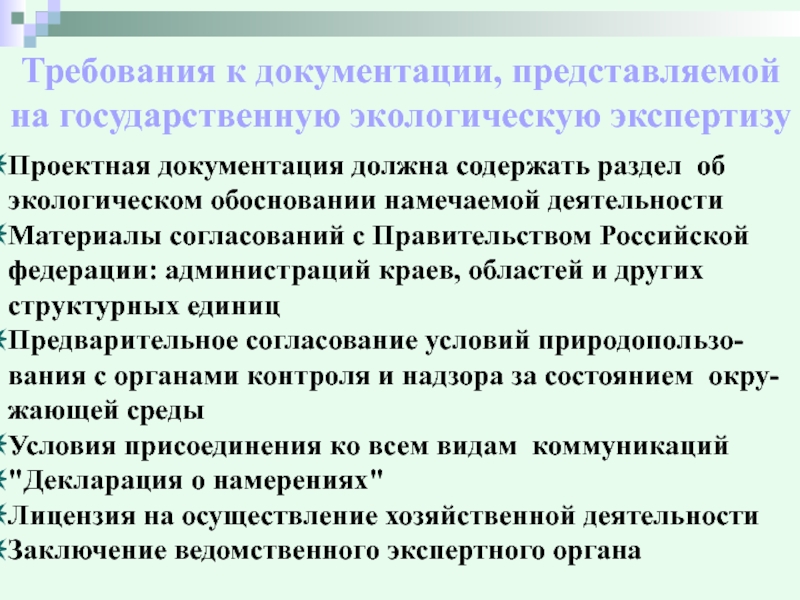

Слайд 12Требования к документации, представляемой
на государственную экологическую экспертизу
Проектная документация должна

содержать раздел об экологическом обосновании намечаемой деятельности
Материалы согласований с Правительством

Российской федерации: администраций краев, областей и других структурных единиц
Предварительное согласование условий природопользо-вания с органами контроля и надзора за состоянием окру-жающей среды
Условия присоединения ко всем видам коммуникаций
"Декларация о намерениях"
Лицензия на осуществление хозяйственной деятельности
Заключение ведомственного экспертного органа

Требования к документации, представляемой на государственную экологическую экспертизуПроектная документация должна содержать раздел об экологическом обосновании намечаемой деятельностиМатериалы

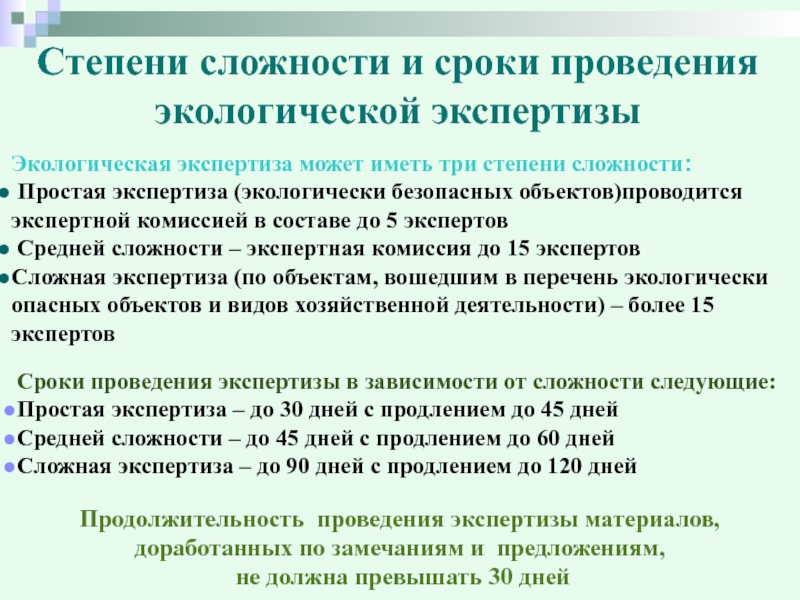

Слайд 13Степени сложности и сроки проведения
экологической экспертизы
Экологическая экспертиза может иметь

три степени сложности:
Простая экспертиза (экологически безопасных объектов)проводится
экспертной комиссией

в составе до 5 экспертов
Средней сложности – экспертная комиссия до 15 экспертов
Сложная экспертиза (по объектам, вошедшим в перечень экологически опасных объектов и видов хозяйственной деятельности) – более 15 экспертов

Сроки проведения экспертизы в зависимости от сложности следующие:
Простая экспертиза – до 30 дней с продлением до 45 дней
Средней сложности – до 45 дней с продлением до 60 дней
Сложная экспертиза – до 90 дней с продлением до 120 дней

Продолжительность проведения экспертизы материалов, доработанных по замечаниям и предложениям,
не должна превышать 30 дней

Степени сложности и сроки проведения экологической экспертизыЭкологическая экспертиза может иметь три степени сложности: Простая экспертиза (экологически безопасных

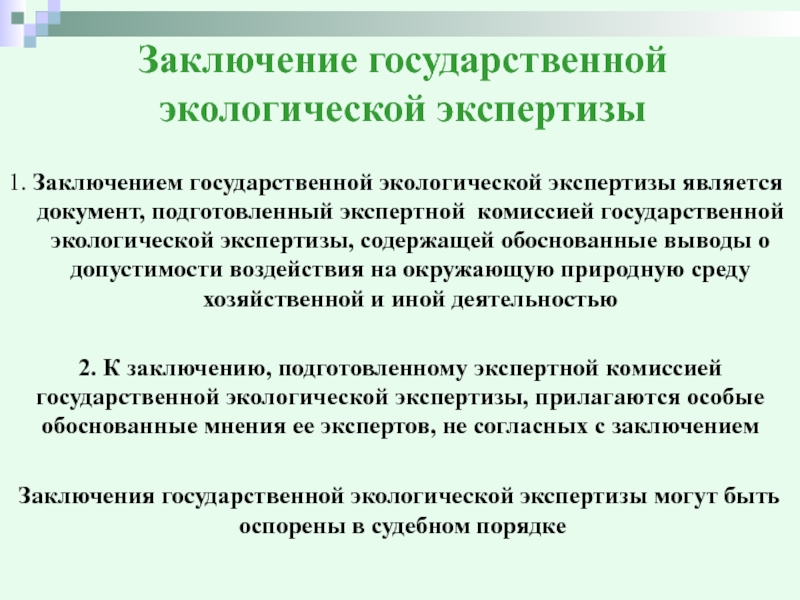

Слайд 14Заключение государственной
экологической экспертизы
1. Заключением государственной экологической экспертизы является документ,

подготовленный экспертной комиссией государственной экологической экспертизы, содержащей обоснованные выводы о

допустимости воздействия на окружающую природную среду хозяйственной и иной деятельностью

2. К заключению, подготовленному экспертной комиссией
государственной экологической экспертизы, прилагаются особые
обоснованные мнения ее экспертов, не согласных с заключением

Заключения государственной экологической экспертизы могут быть
оспорены в судебном порядке

Заключение государственной экологической экспертизы1. Заключением государственной экологической экспертизы является документ, подготовленный экспертной комиссией государственной экологической экспертизы, содержащей

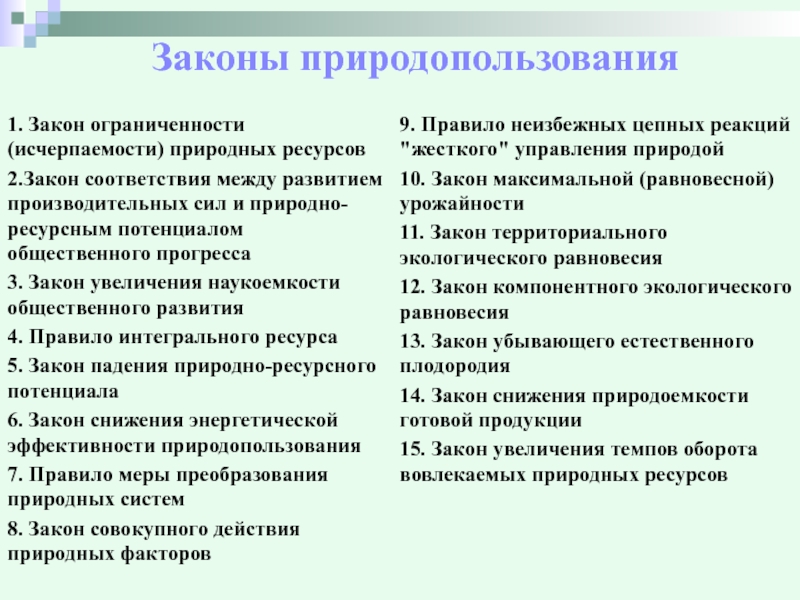

Слайд 15Законы природопользования

Законы природопользования

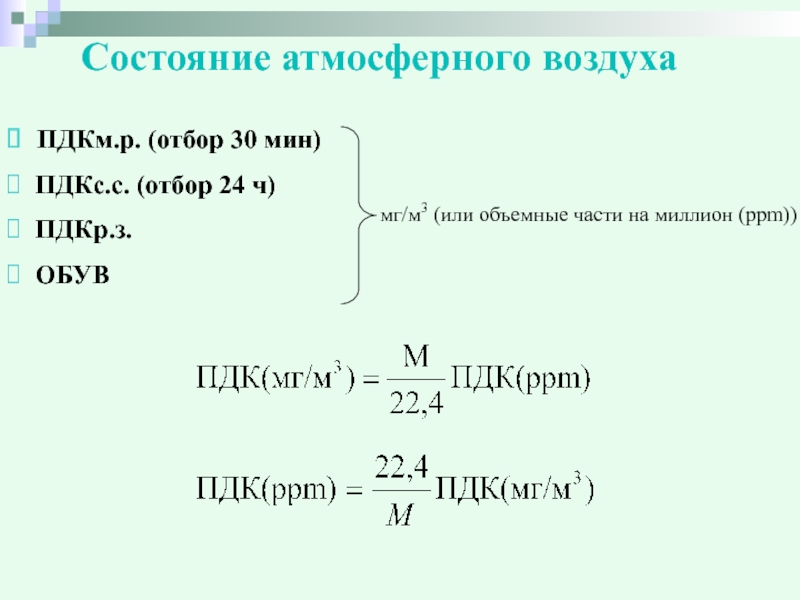

Слайд 16Состояние атмосферного воздуха
ПДКм.р. (отбор 30 мин)
ПДКс.с. (отбор

24 ч)
ПДКр.з.
ОБУВ
мг/м3 (или объемные части на миллион

(ppm))
Состояние атмосферного воздуха ПДКм.р. (отбор 30 мин)  ПДКс.с. (отбор 24 ч)  ПДКр.з. ОБУВмг/м3 (или объемные

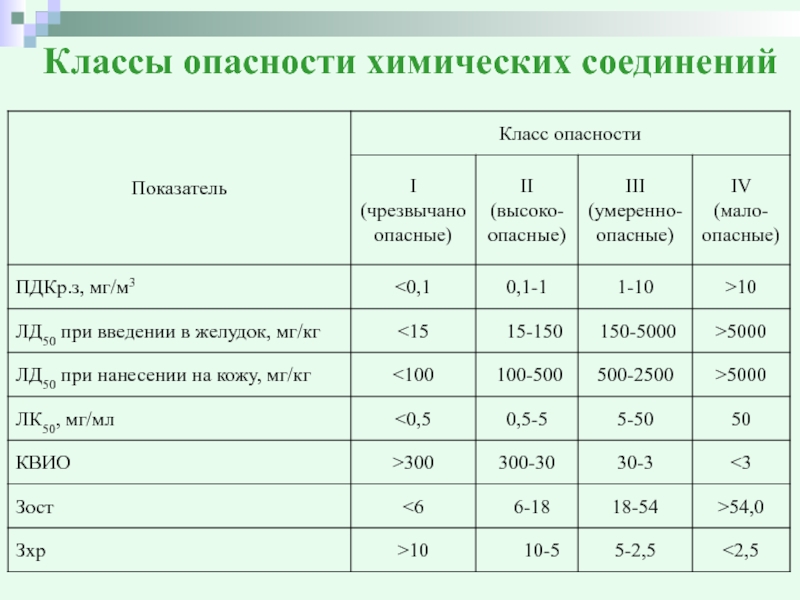

Слайд 17Классы опасности химических соединений

Классы опасности химических соединений

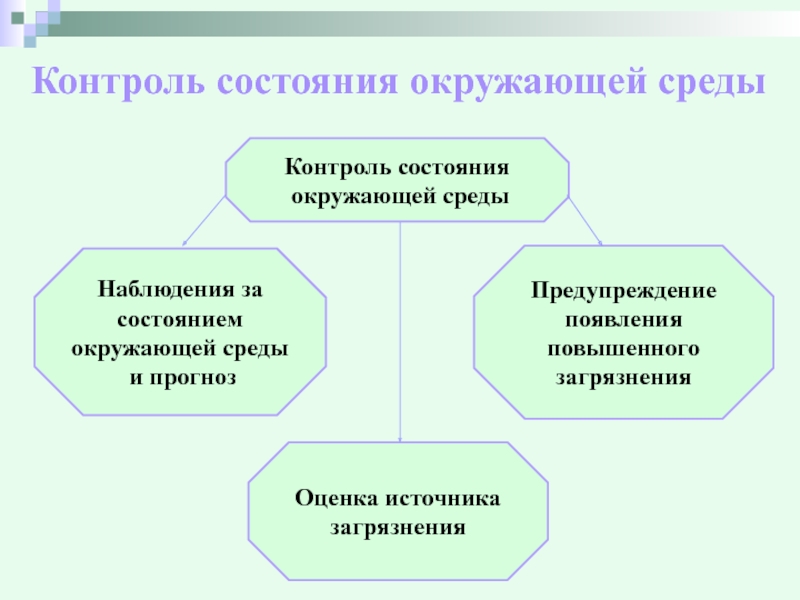

Слайд 18Контроль состояния окружающей среды

Контроль состояния окружающей среды

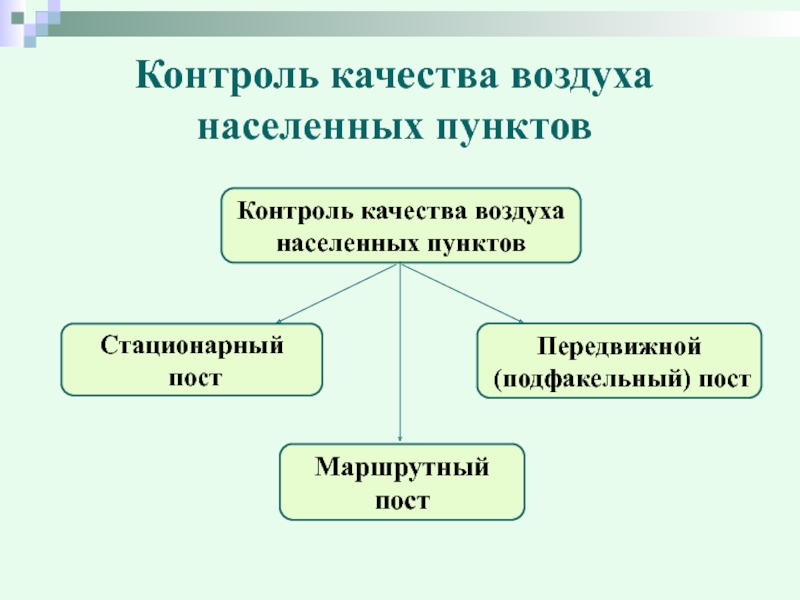

Слайд 19Контроль качества воздуха населенных пунктов

Контроль качества воздуха населенных пунктов

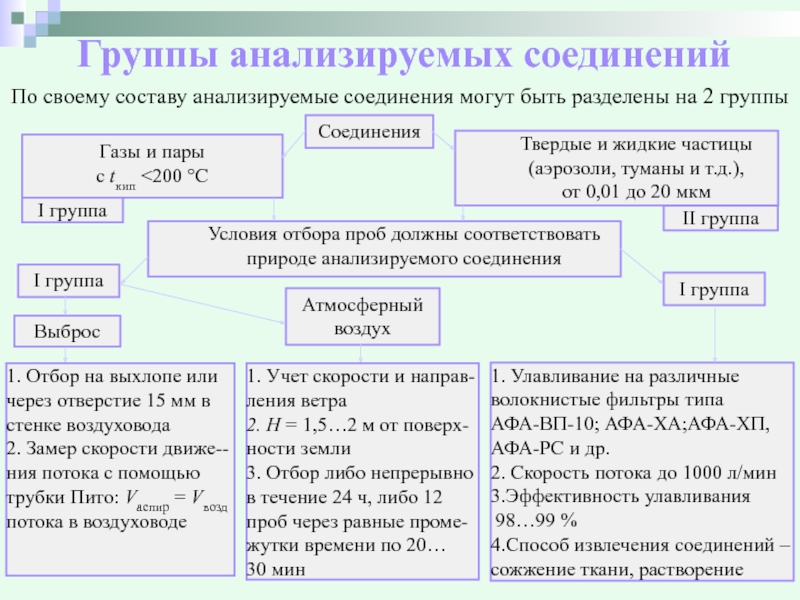

Слайд 20Группы анализируемых соединений
По своему составу анализируемые соединения могут быть разделены

на 2 группы

Группы анализируемых соединенийПо своему составу анализируемые соединения могут быть разделены на 2 группы

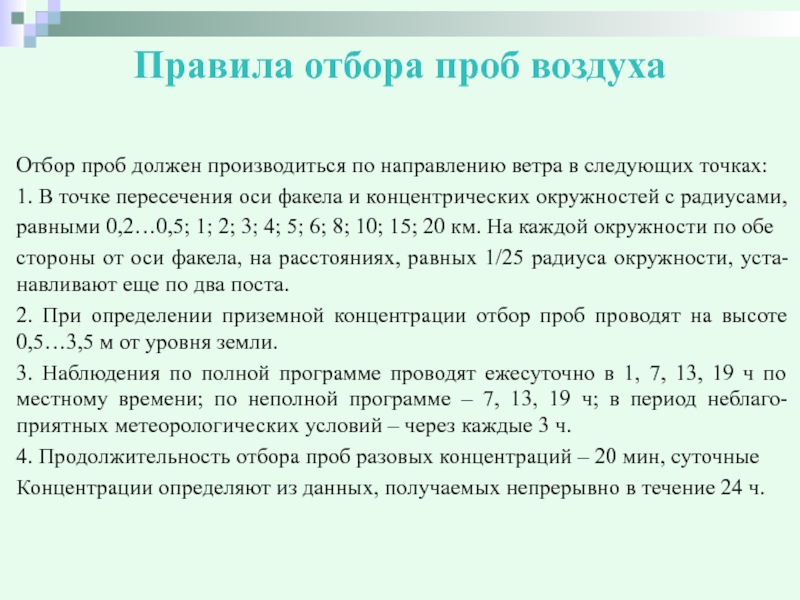

Слайд 21Правила отбора проб воздуха
Отбор проб должен производиться по направлению ветра

в следующих точках:
1. В точке пересечения оси факела и концентрических

окружностей с радиусами,
равными 0,2…0,5; 1; 2; 3; 4; 5; 6; 8; 10; 15; 20 км. На каждой окружности по обе
стороны от оси факела, на расстояниях, равных 1/25 радиуса окружности, уста-навливают еще по два поста.
2. При определении приземной концентрации отбор проб проводят на высоте 0,5…3,5 м от уровня земли.
3. Наблюдения по полной программе проводят ежесуточно в 1, 7, 13, 19 ч по местному времени; по неполной программе – 7, 13, 19 ч; в период неблаго-приятных метеорологических условий – через каждые 3 ч.
4. Продолжительность отбора проб разовых концентраций – 20 мин, суточные
Концентрации определяют из данных, получаемых непрерывно в течение 24 ч.
Правила отбора проб воздухаОтбор проб должен производиться по направлению ветра в следующих точках:1. В точке пересечения оси

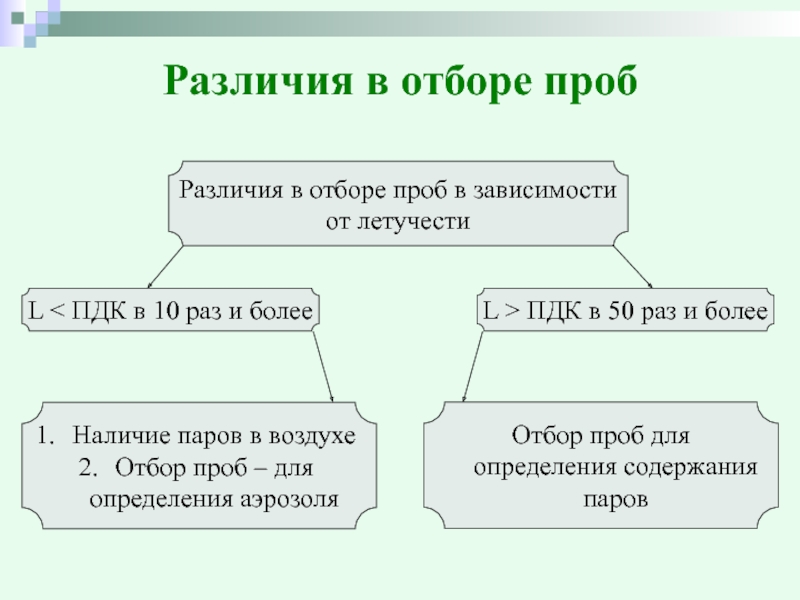

Слайд 22Различия в отборе проб

Различия в отборе проб

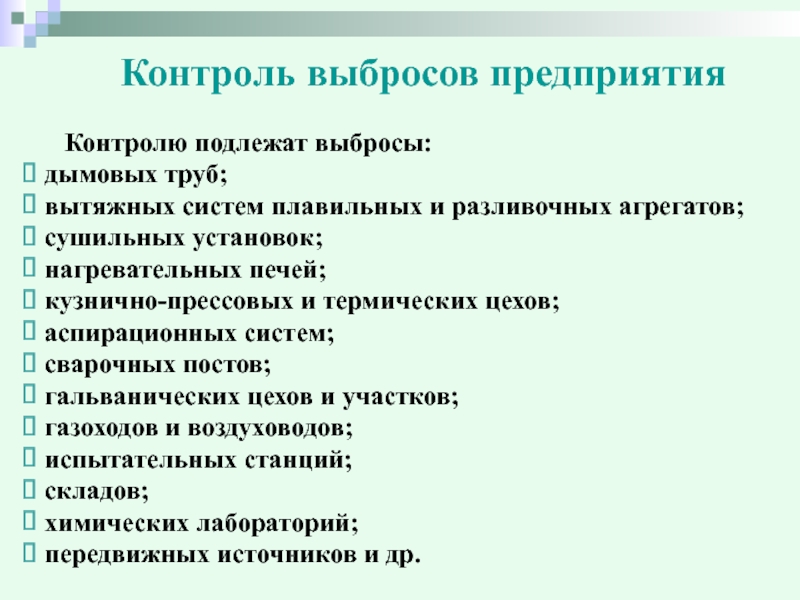

Слайд 23Контроль выбросов предприятия
Контролю подлежат выбросы:
дымовых труб;
вытяжных

систем плавильных и разливочных агрегатов;
сушильных установок;
нагревательных печей;
кузнично-прессовых

и термических цехов;
аспирационных систем;
сварочных постов;
гальванических цехов и участков;
газоходов и воздуховодов;
испытательных станций;
складов;
химических лабораторий;
передвижных источников и др.

Контроль выбросов предприятия  Контролю подлежат выбросы: дымовых труб; вытяжных систем плавильных и разливочных агрегатов; сушильных установок;

Слайд 24Правила контроля выбросов предприятия
Пользование прямыми методами измерения концентраций
вредных веществ

в местах их непосредственного выброса или
после газоочистных установок.
2. Наличие

выбросов определяют в течение 20 мин, а также в
среднем за сутки, месяц, год.
3. Обследования проводят в период работы оборудования в
рабочем (проектном) режиме.
4. В периоды нестационарной работы обследования проводят
при максимальной нагрузке
5. Для определения расхода газа по трубопроводу эксперимен-
тально находят распределение скоростей газа в поперечном
сечении газохода
Правила контроля выбросов предприятияПользование прямыми методами измерения концентраций вредных веществ в местах их непосредственного выброса или после

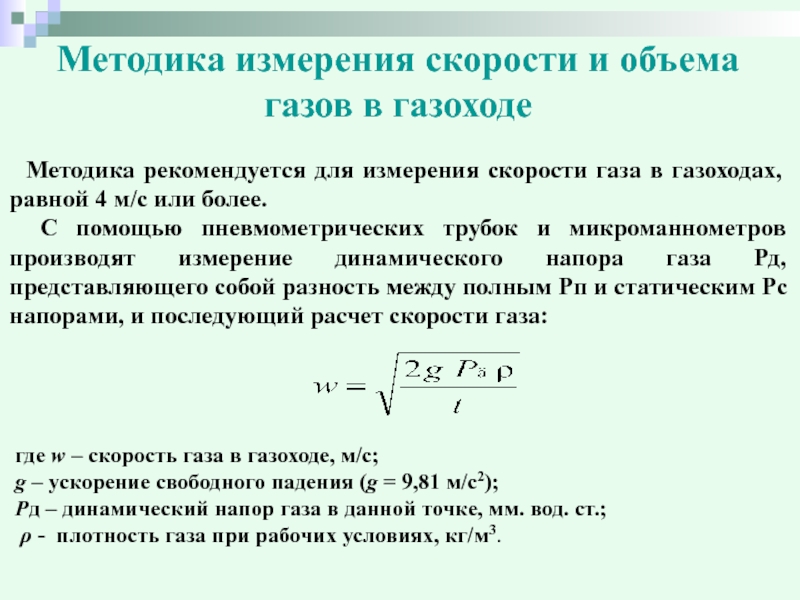

Слайд 25Методика измерения скорости и объема газов в газоходе



Методика

рекомендуется для измерения скорости газа в газоходах, равной 4 м/с

или более.
С помощью пневмометрических трубок и микроманнометров производят измерение динамического напора газа Рд, представляющего собой разность между полным Рп и статическим Рс напорами, и последующий расчет скорости газа:



где w – скорость газа в газоходе, м/с;
g – ускорение свободного падения (g = 9,81 м/с2);
Рд – динамический напор газа в данной точке, мм. вод. ст.;
ρ - плотность газа при рабочих условиях, кг/м3.

Методика измерения скорости и объема газов в газоходе  Методика рекомендуется для измерения скорости газа в газоходах,

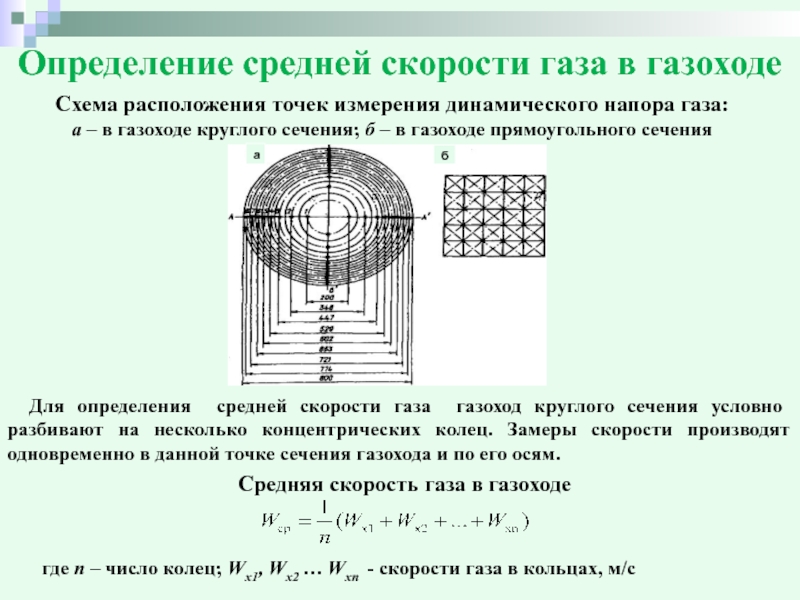

Слайд 26Определение средней скорости газа в газоходе
Схема расположения точек измерения динамического

напора газа:
а – в газоходе круглого сечения; б – в

газоходе прямоугольного сечения

Для определения средней скорости газа газоход круглого сечения условно разбивают на несколько концентрических колец. Замеры скорости производят одновременно в данной точке сечения газохода и по его осям.

Средняя скорость газа в газоходе

где n – число колец; Wx1, Wx2 … Wxn - скорости газа в кольцах, м/с

Определение средней скорости газа в газоходеСхема расположения точек измерения динамического напора газа:а – в газоходе круглого сечения;

Слайд 27Определение количества газа, проходящего
в газоходе в единицу времени

Количество газа, проходящего в газоходе в единицу времени, рассчитывают по

средней скорости газа в газоходе и площади его сечения:

V = 3600 ∙ Wcp ∙ F

где V – объемный расход газа в рабочих условиях, м3/ч;
Wср – средняя скорость газа в газоходе, м/с;
F – площадь сечения газохода, м2.

Определение количества газа, проходящего в газоходе в единицу времени  Количество газа, проходящего в газоходе в единицу

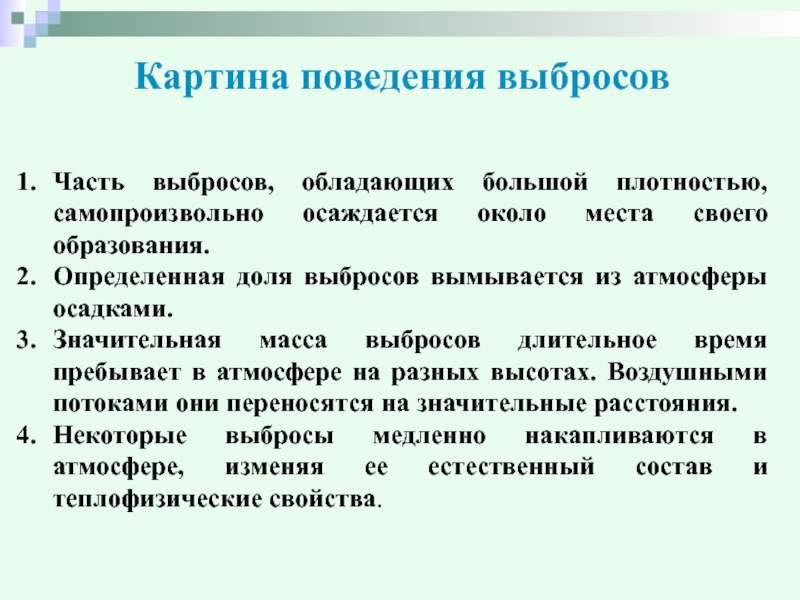

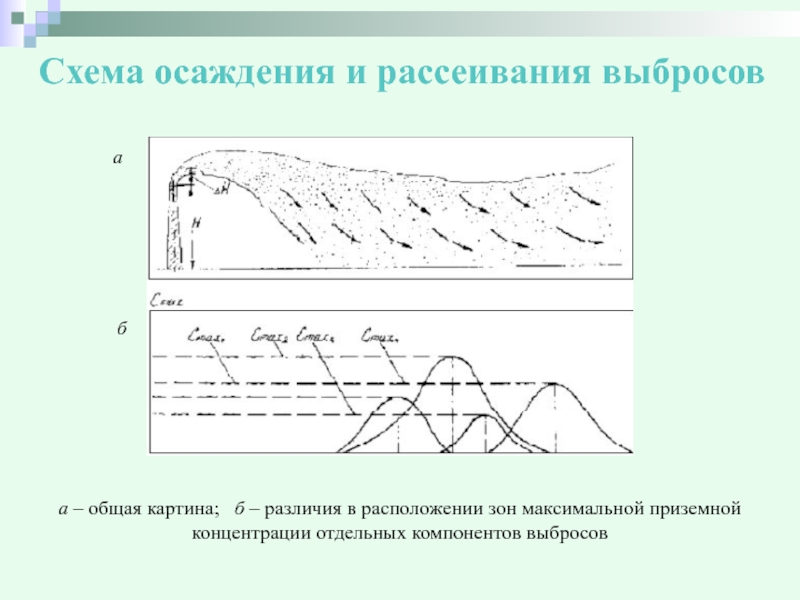

Слайд 28Картина поведения выбросов
Часть выбросов, обладающих большой плотностью, самопроизвольно осаждается около

места своего образования.
Определенная доля выбросов вымывается из атмосферы осадками.
Значительная масса

выбросов длительное время пребывает в атмосфере на разных высотах. Воздушными потоками они переносятся на значительные расстояния.
Некоторые выбросы медленно накапливаются в атмосфере, изменяя ее естественный состав и теплофизические свойства.
Картина поведения выбросовЧасть выбросов, обладающих большой плотностью, самопроизвольно осаждается около места своего образования.Определенная доля выбросов вымывается из

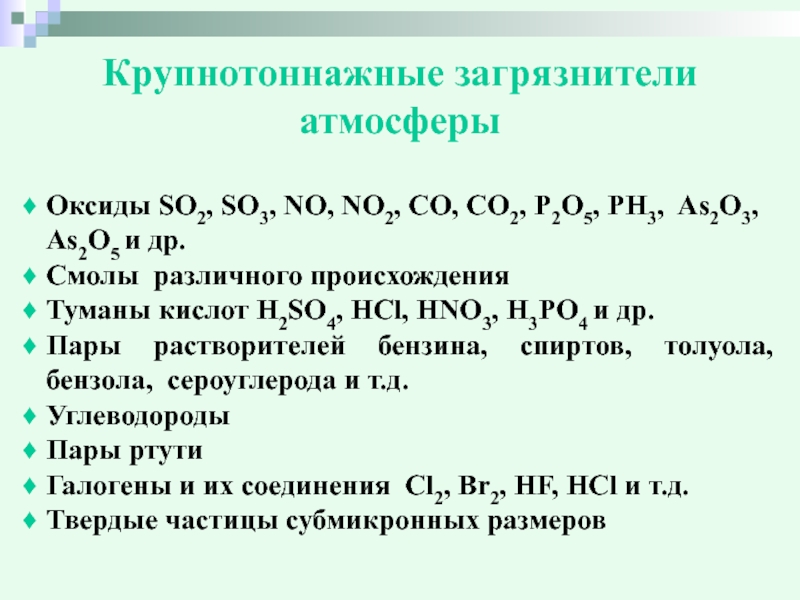

Слайд 29Крупнотоннажные загрязнители
атмосферы
Оксиды SO2, SO3, NO, NO2, CO, CO2, P2O5,

PH3, As2O3, As2O5 и др.
Смолы различного происхождения
Туманы кислот H2SO4, HCl,

HNO3, H3PO4 и др.
Пары растворителей бензина, спиртов, толуола, бензола, сероуглерода и т.д.
Углеводороды
Пары ртути
Галогены и их соединения Cl2, Br2, HF, HCl и т.д.
Твердые частицы субмикронных размеров

Крупнотоннажные загрязнители атмосферыОксиды SO2, SO3, NO, NO2, CO, CO2, P2O5, PH3, As2O3, As2O5 и др.Смолы различного происхожденияТуманы

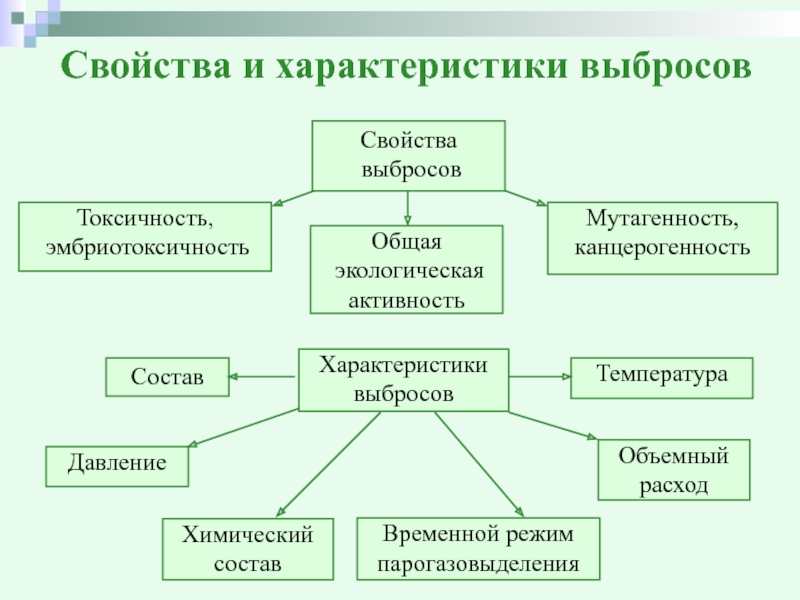

Слайд 30Свойства и характеристики выбросов

Свойства и характеристики выбросов

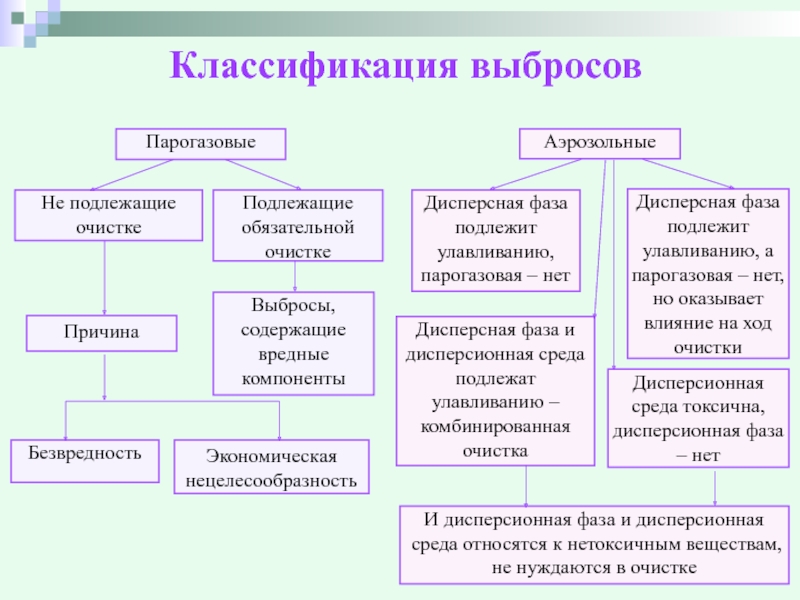

Слайд 31Классификация выбросов
Безвредность

Классификация выбросовБезвредность

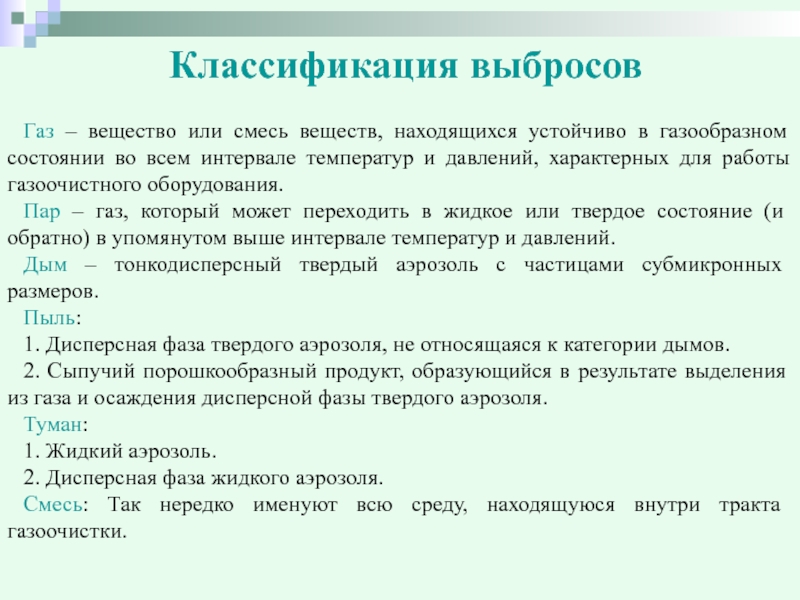

Слайд 32Классификация выбросов
Газ – вещество или смесь веществ, находящихся устойчиво в

газообразном состоянии во всем интервале температур и давлений, характерных для

работы газоочистного оборудования.
Пар – газ, который может переходить в жидкое или твердое состояние (и обратно) в упомянутом выше интервале температур и давлений.
Дым – тонкодисперсный твердый аэрозоль с частицами субмикронных размеров.
Пыль:
1. Дисперсная фаза твердого аэрозоля, не относящаяся к категории дымов.
2. Сыпучий порошкообразный продукт, образующийся в результате выделения из газа и осаждения дисперсной фазы твердого аэрозоля.
Туман:
1. Жидкий аэрозоль.
2. Дисперсная фаза жидкого аэрозоля.
Смесь: Так нередко именуют всю среду, находящуюся внутри тракта газоочистки.
Классификация выбросовГаз – вещество или смесь веществ, находящихся устойчиво в газообразном состоянии во всем интервале температур и

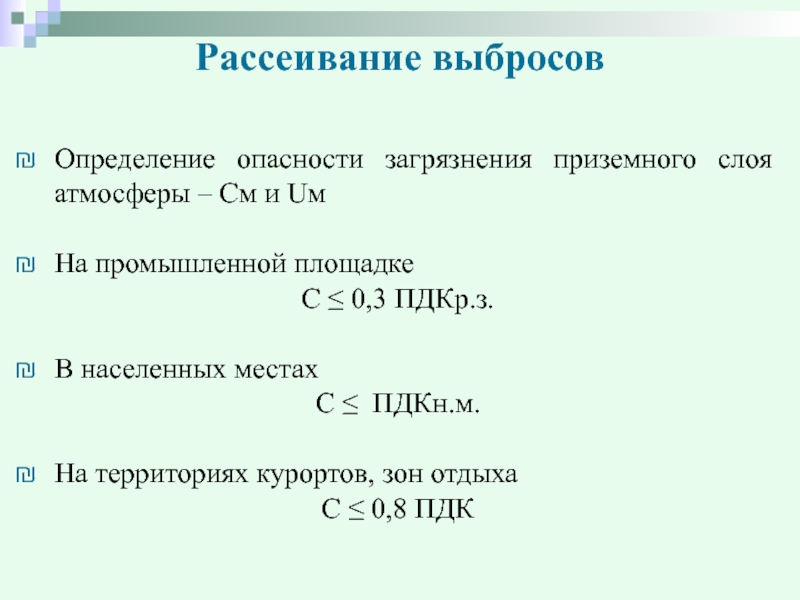

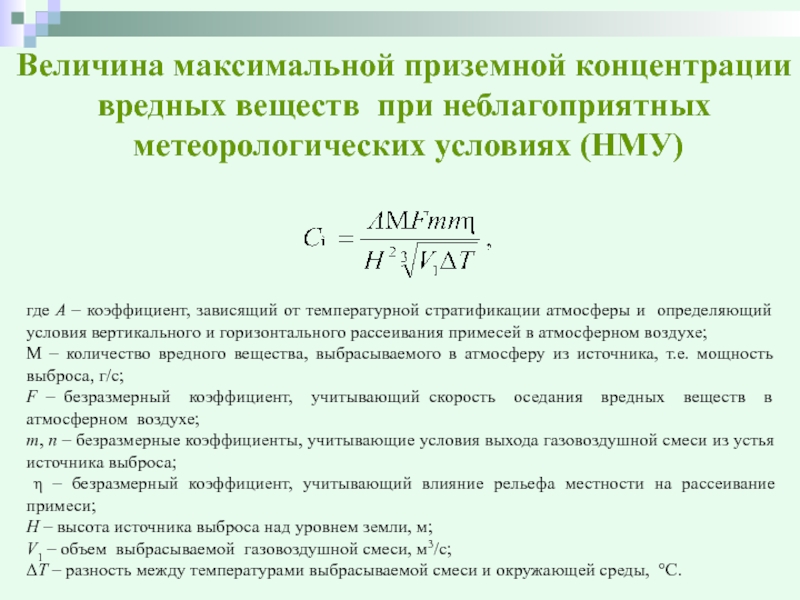

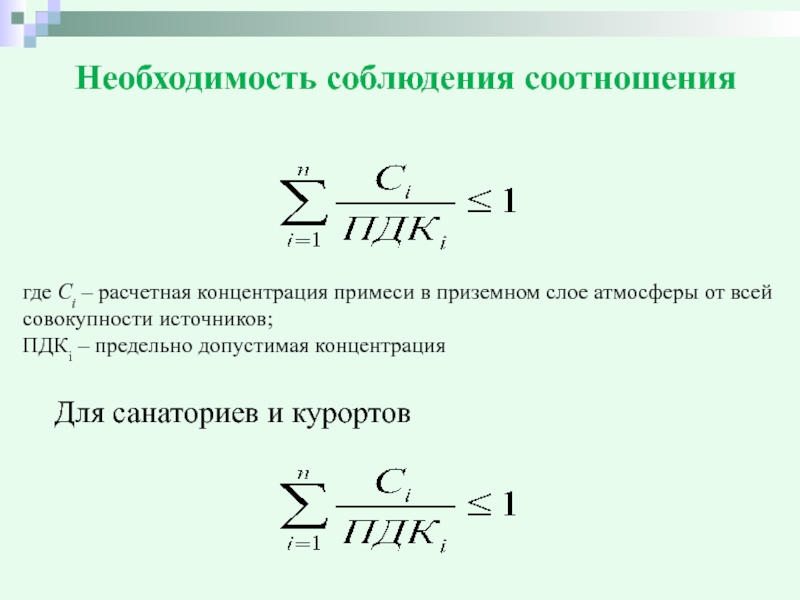

Слайд 33Рассеивание выбросов
Определение опасности загрязнения приземного слоя атмосферы – См и



На промышленной площадке
С ≤ 0,3 ПДКр.з.

В населенных местах
С ≤ ПДКн.м.

На

территориях курортов, зон отдыха
С ≤ 0,8 ПДК

Рассеивание выбросовОпределение опасности загрязнения приземного слоя атмосферы – См и UмНа промышленной площадкеС ≤ 0,3 ПДКр.з.В населенных

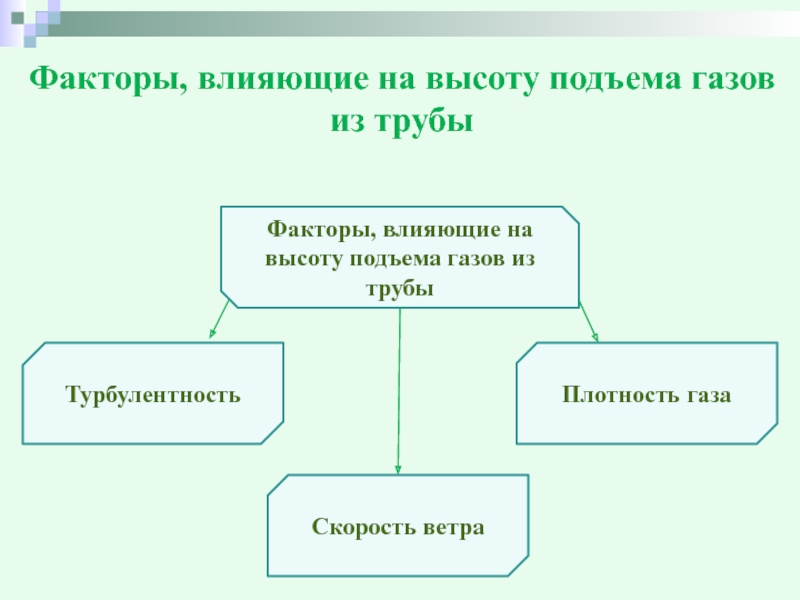

Слайд 34Факторы, влияющие на выброс после выхода из трубы

Факторы, влияющие на выброс после выхода из трубы

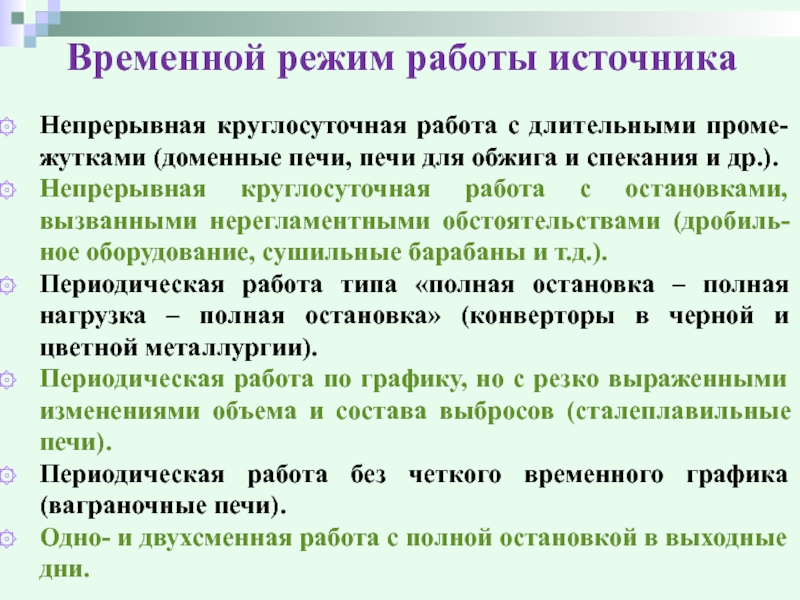

Слайд 35Временной режим работы источника
Непрерывная круглосуточная работа с длительными проме-жутками (доменные

печи, печи для обжига и спекания и др.).
Непрерывная круглосуточная работа

с остановками, вызванными нерегламентными обстоятельствами (дробиль-ное оборудование, сушильные барабаны и т.д.).
Периодическая работа типа «полная остановка – полная нагрузка – полная остановка» (конверторы в черной и цветной металлургии).
Периодическая работа по графику, но с резко выраженными изменениями объема и состава выбросов (сталеплавильные печи).
Периодическая работа без четкого временного графика (ваграночные печи).
Одно- и двухсменная работа с полной остановкой в выходные дни.
Временной режим работы источникаНепрерывная круглосуточная работа с длительными проме-жутками (доменные печи, печи для обжига и спекания и

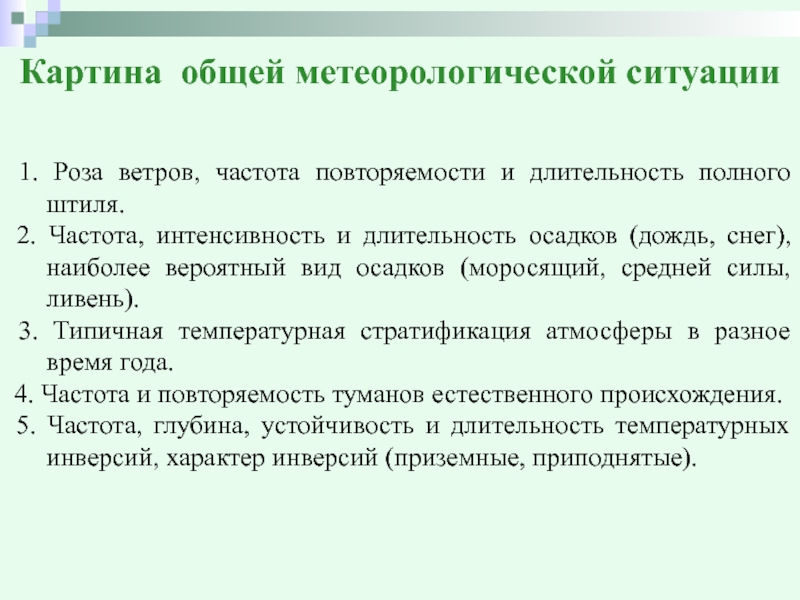

Слайд 36Картина общей метеорологической ситуации
1. Роза ветров, частота повторяемости и

длительность полного штиля.
2. Частота, интенсивность и длительность осадков (дождь,

снег), наиболее вероятный вид осадков (моросящий, средней силы, ливень).
3. Типичная температурная стратификация атмосферы в разное время года.
4. Частота и повторяемость туманов естественного происхождения.
5. Частота, глубина, устойчивость и длительность температурных инверсий, характер инверсий (приземные, приподнятые).
Картина общей метеорологической ситуации 1. Роза ветров, частота повторяемости и длительность полного штиля. 2. Частота, интенсивность и

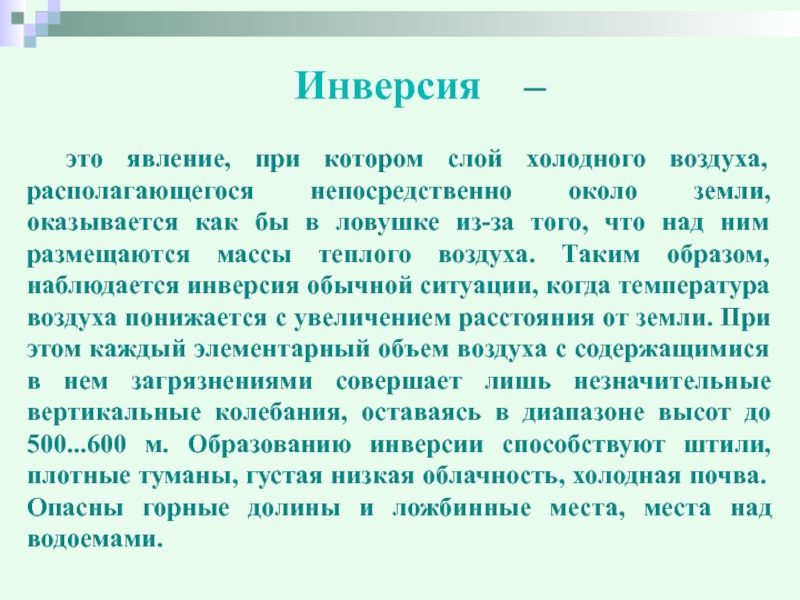

Слайд 37Инверсия –

это явление, при котором слой холодного воздуха,

располагающегося непосредственно около земли, оказывается как бы в ловушке из-за

того, что над ним размещаются массы теплого воздуха. Таким образом, наблюдается инверсия обычной ситуации, когда температура воздуха понижается с увеличением расстояния от земли. При этом каждый элементарный объем воздуха с содержащимися в нем загрязнениями совершает лишь незначительные вертикальные колебания, оставаясь в диапазоне высот до 500...600 м. Образованию инверсии способствуют штили, плотные туманы, густая низкая облачность, холодная почва. Опасны горные долины и ложбинные места, места над водоемами.

Инверсия  – это явление, при котором слой холодного воздуха, располагающегося непосредственно около земли, оказывается как бы

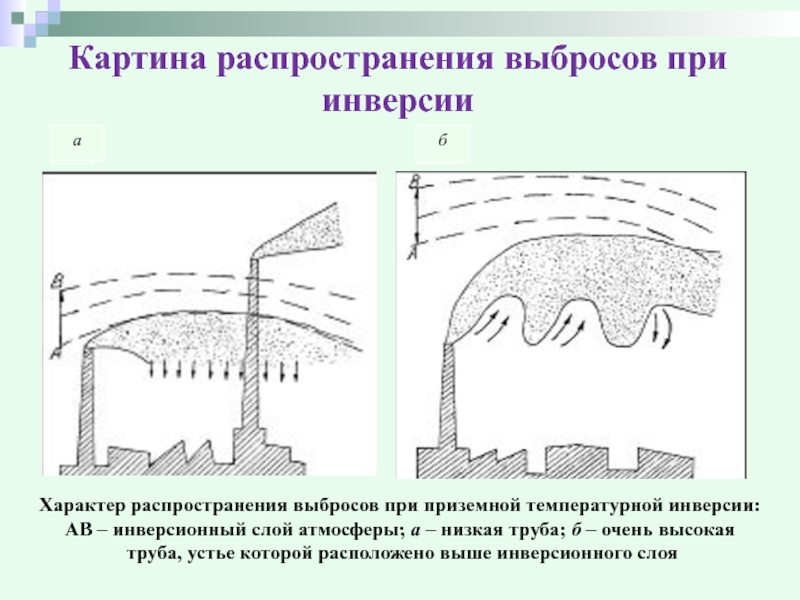

Слайд 38Картина распространения выбросов при инверсии
б
а
Характер распространения выбросов при приземной температурной

инверсии:
АВ – инверсионный слой атмосферы; а – низкая труба; б

– очень высокая
труба, устье которой расположено выше инверсионного слоя
Картина распространения выбросов при инверсиибаХарактер распространения выбросов при приземной температурной инверсии:АВ – инверсионный слой атмосферы; а –

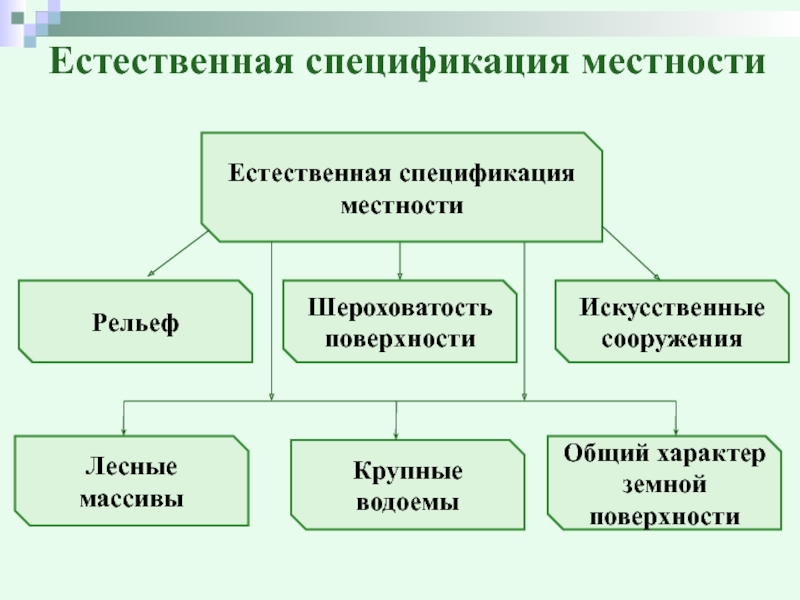

Слайд 39Естественная спецификация местности
Естественная спецификация местности
Рельеф
Шероховатость поверхности
Искусственные сооружения
Лесные
массивы
Крупные водоемы
Общий характер

земной поверхности

Естественная спецификация местностиЕстественная спецификация местностиРельефШероховатость поверхностиИскусственные сооруженияЛесные массивыКрупные водоемыОбщий характер земной поверхности

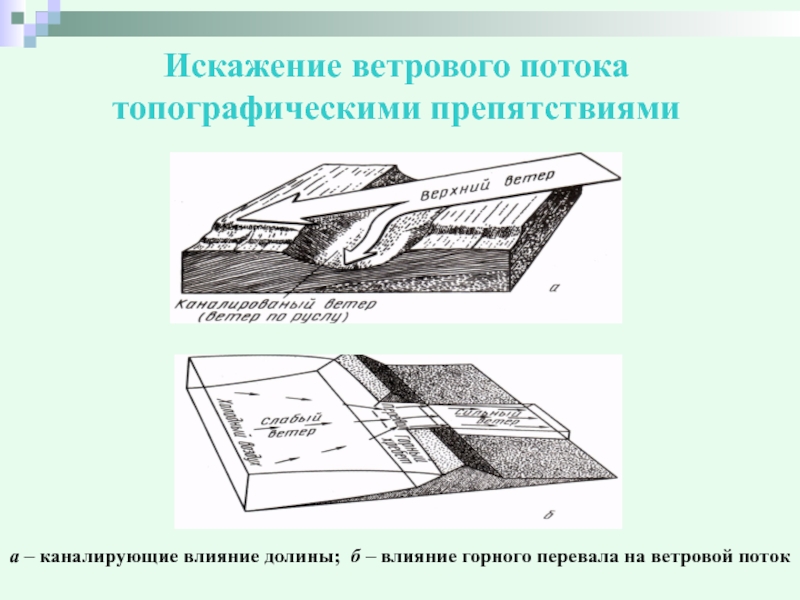

Слайд 40Искажение ветрового потока топографическими препятствиями
а – каналирующие влияние долины; б

– влияние горного перевала на ветровой поток

Искажение ветрового потока топографическими препятствиямиа – каналирующие влияние долины; б – влияние горного перевала на ветровой поток

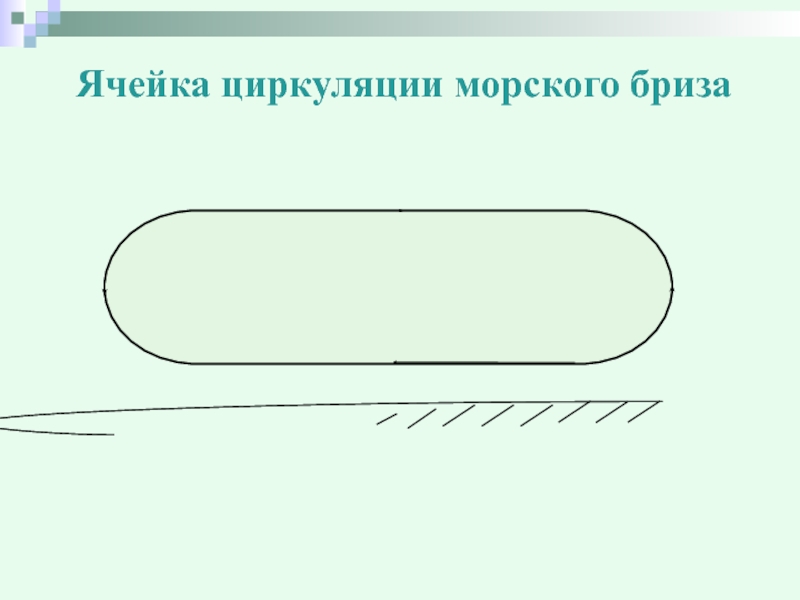

Слайд 41Ячейка циркуляции морского бриза

Ячейка циркуляции морского бриза

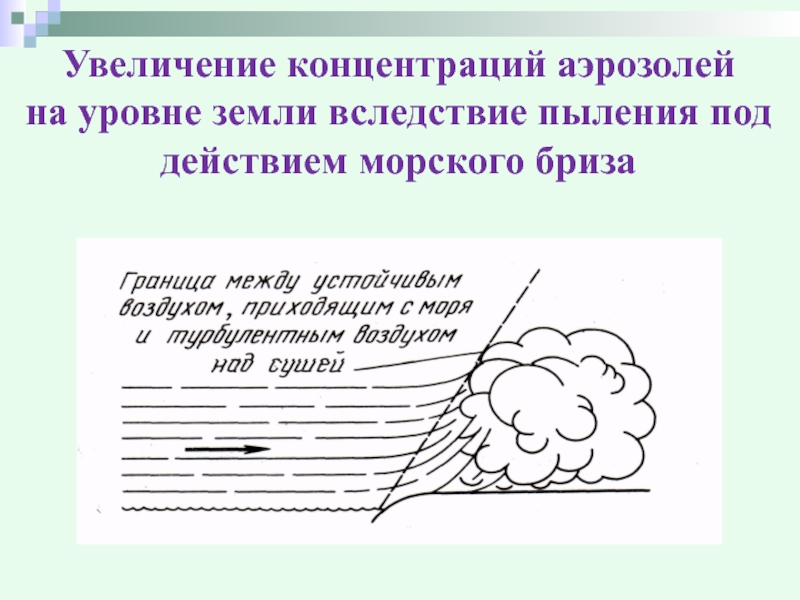

Слайд 42Увеличение концентраций аэрозолей
на уровне земли вследствие пыления под
действием

морского бриза

Увеличение концентраций аэрозолей на уровне земли вследствие пыления под действием морского бриза

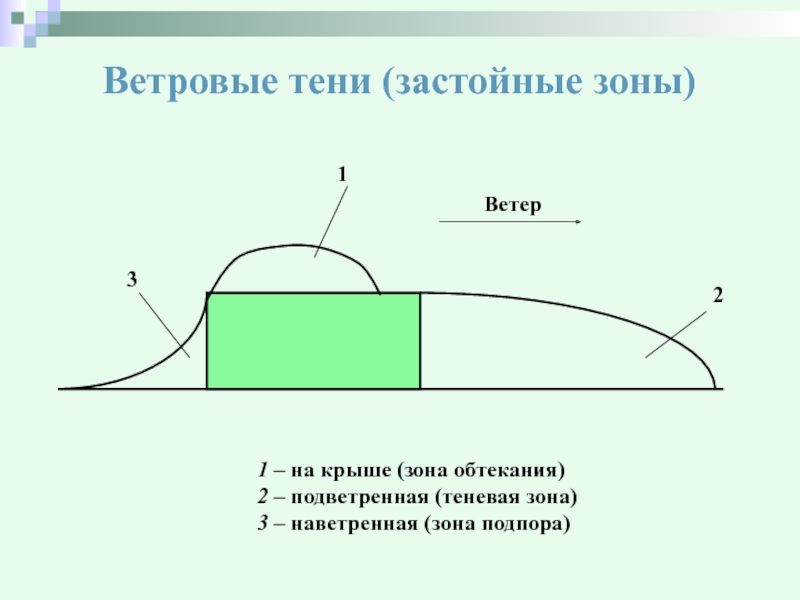

Слайд 43Ветровые тени (застойные зоны)
1 – на крыше (зона обтекания)


2 – подветренная (теневая зона)
3 – наветренная (зона

подпора)
Ветровые тени (застойные зоны) 1 – на крыше (зона обтекания) 2 – подветренная (теневая зона) 3 –

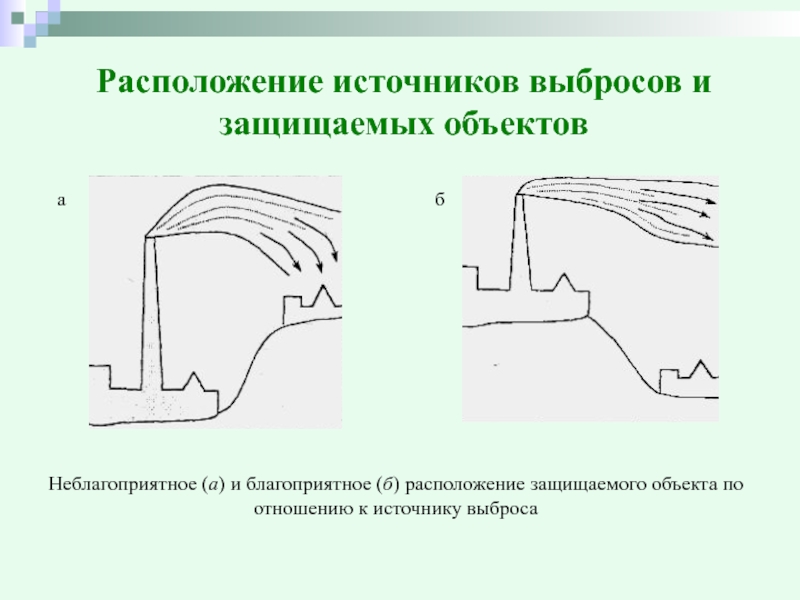

Слайд 44Расположение источников выбросов и защищаемых объектов
Неблагоприятное (а) и благоприятное (б)

расположение защищаемого объекта по
отношению к источнику выброса
а
б

Расположение источников выбросов и защищаемых объектовНеблагоприятное (а) и благоприятное (б) расположение защищаемого объекта по отношению к источнику

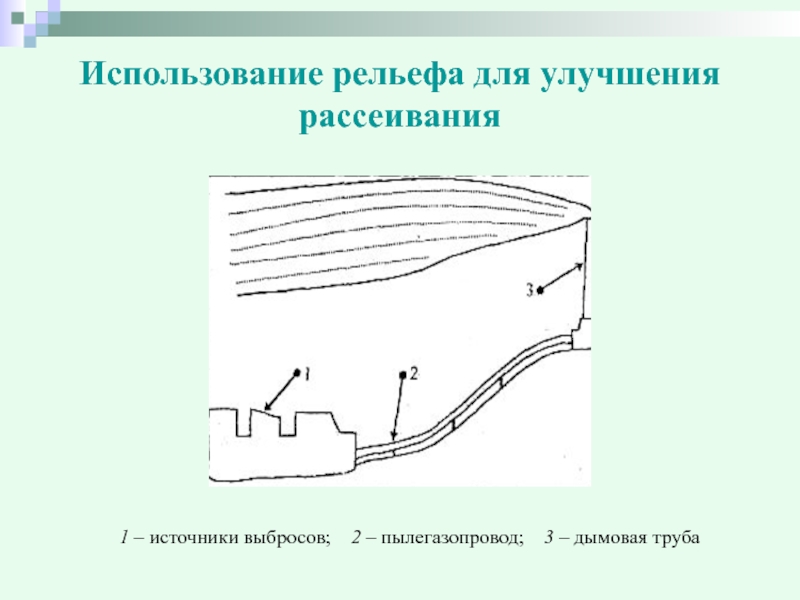

Слайд 45Использование рельефа для улучшения рассеивания
1 – источники выбросов; 2

– пылегазопровод; 3 – дымовая труба

Использование рельефа для улучшения рассеивания1 – источники выбросов;  2 – пылегазопровод;  3 – дымовая труба

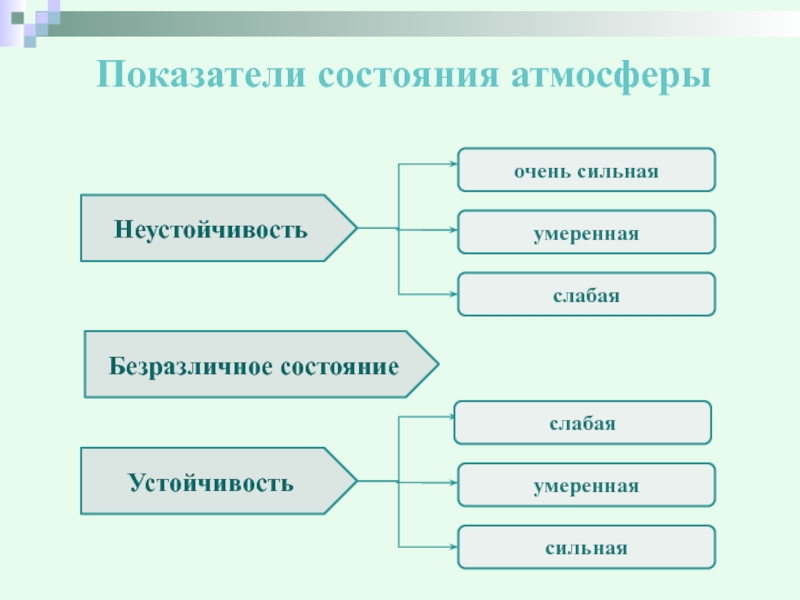

Слайд 46Показатели состояния атмосферы
Безразличное состояние

Показатели состояния атмосферыБезразличное состояние

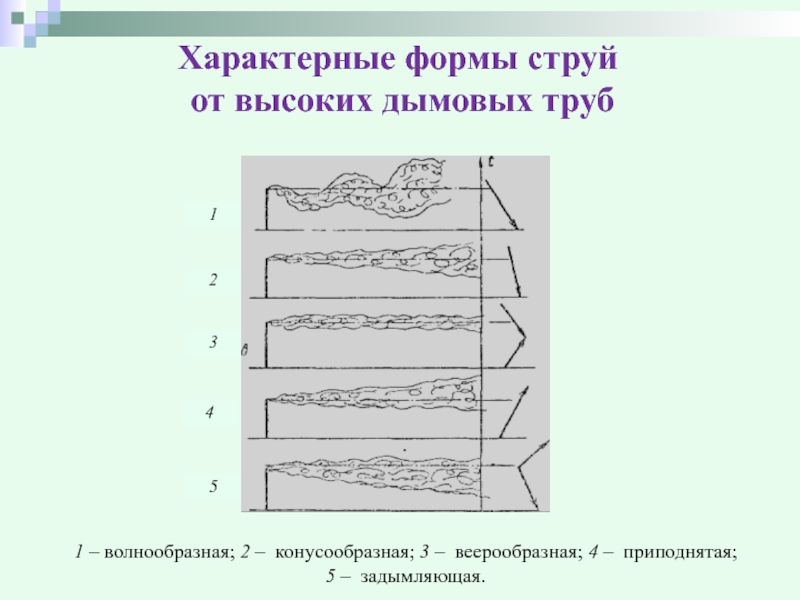

Слайд 47Характерные формы струй
от высоких дымовых труб
1 – волнообразная; 2

– конусообразная; 3 – веерообразная; 4 – приподнятая;
5 –

задымляющая.
Характерные формы струй от высоких дымовых труб1 – волнообразная; 2 – конусообразная; 3 – веерообразная; 4 –

Слайд 48Факторы, влияющие на высоту подъема газов из трубы

Факторы, влияющие на высоту подъема газов из трубы

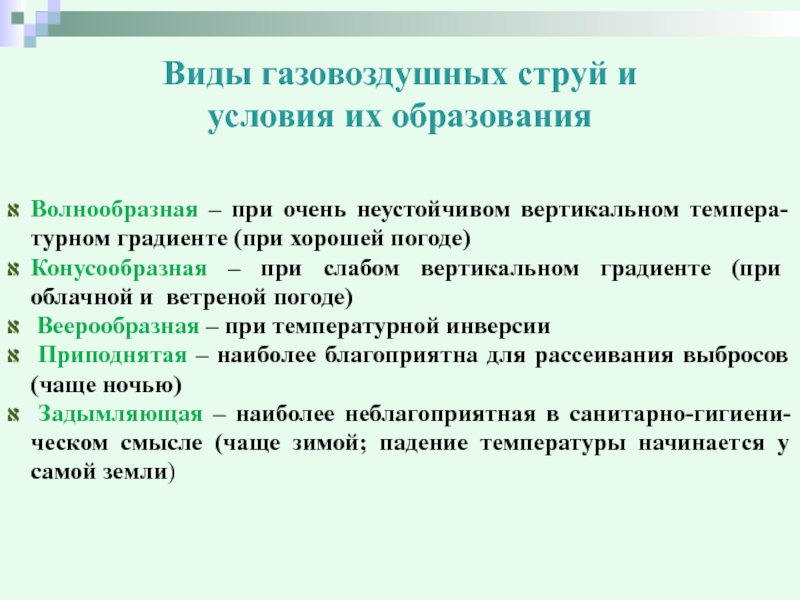

Слайд 49Виды газовоздушных струй и
условия их образования
Волнообразная – при очень неустойчивом

вертикальном темпера-турном градиенте (при хорошей погоде)
Конусообразная – при слабом вертикальном

градиенте (при облачной и ветреной погоде)
Веерообразная – при температурной инверсии
Приподнятая – наиболее благоприятна для рассеивания выбросов (чаще ночью)
Задымляющая – наиболее неблагоприятная в санитарно-гигиени-ческом смысле (чаще зимой; падение температуры начинается у самой земли)
Виды газовоздушных струй иусловия их образованияВолнообразная – при очень неустойчивом вертикальном темпера-турном градиенте (при хорошей погоде)Конусообразная –

Слайд 50Схема осаждения и рассеивания выбросов
а – общая картина; б

– различия в расположении зон максимальной приземной концентрации отдельных компонентов

выбросов

а

б

Схема осаждения и рассеивания выбросова – общая картина;  б – различия в расположении зон максимальной приземной

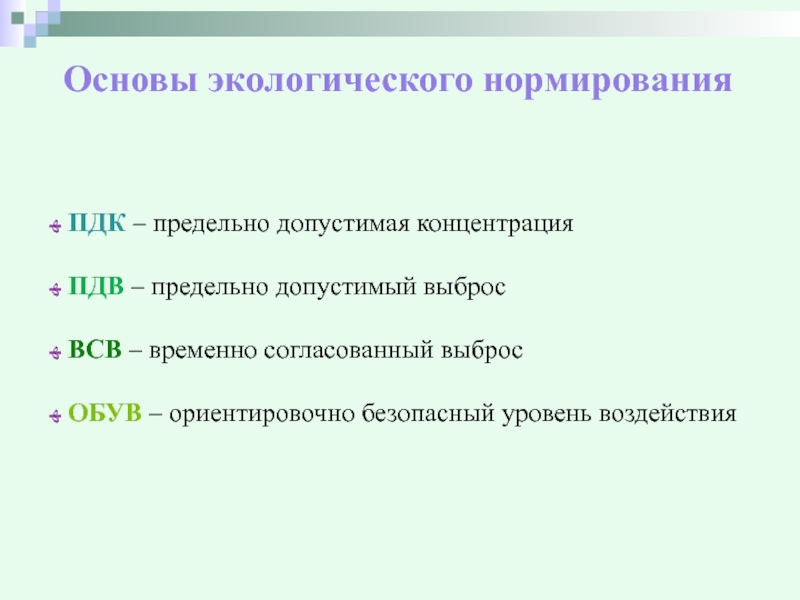

Слайд 51Основы экологического нормирования
ПДК – предельно допустимая концентрация

ПДВ –

предельно допустимый выброс

ВСВ – временно согласованный выброс

ОБУВ –

ориентировочно безопасный уровень воздействия
Основы экологического нормирования ПДК – предельно допустимая концентрация ПДВ – предельно допустимый выброс ВСВ – временно согласованный

Слайд 52Необходимость соблюдения соотношения
где Ci – расчетная концентрация примеси в приземном

слое атмосферы от всей
совокупности источников;
ПДКi – предельно допустимая концентрация
Для санаториев

и курортов
Необходимость соблюдения соотношениягде Ci – расчетная концентрация примеси в приземном слое атмосферы от всейсовокупности источников;ПДКi – предельно

Слайд 53Примеры веществ, обладающих эффектом суммации
SО2 и H2SO4

SО2 и H2S

SО2

и NO2

SO2 и фенол

SO2 и HF

SО2, SО3, NH3 и NxOy

SO2,

CO, фенол и пыль конверторного производства.
Примеры веществ, обладающих эффектом суммации SО2 и H2SO4SО2 и H2SSО2 и NO2SO2 и фенолSO2 и HFSО2, SО3,

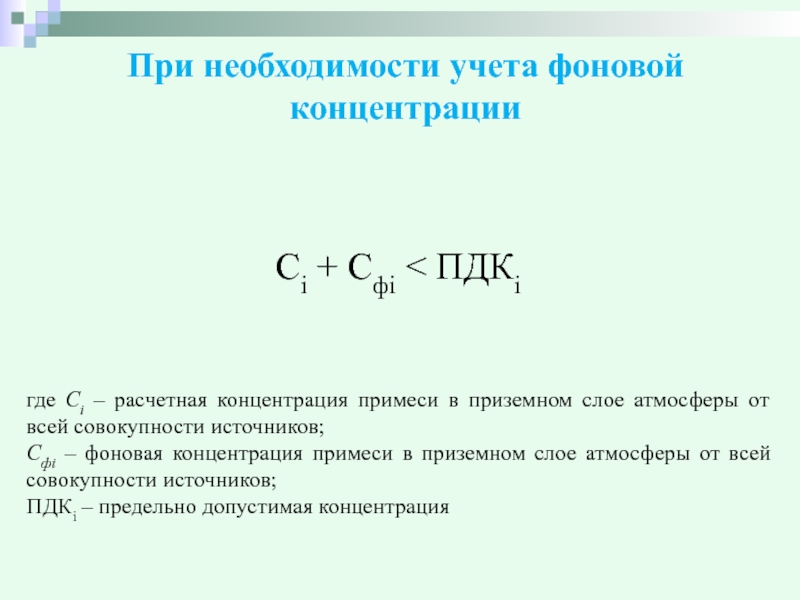

Слайд 54При необходимости учета фоновой концентрации
Сi + Сфi < ПДКi
где Ci

– расчетная концентрация примеси в приземном слое атмосферы от всей

совокупности источников;
Cфi – фоновая концентрация примеси в приземном слое атмосферы от всей совокупности источников;
ПДКi – предельно допустимая концентрация
При необходимости учета фоновой концентрацииСi + Сфi < ПДКiгде Ci – расчетная концентрация примеси в приземном слое

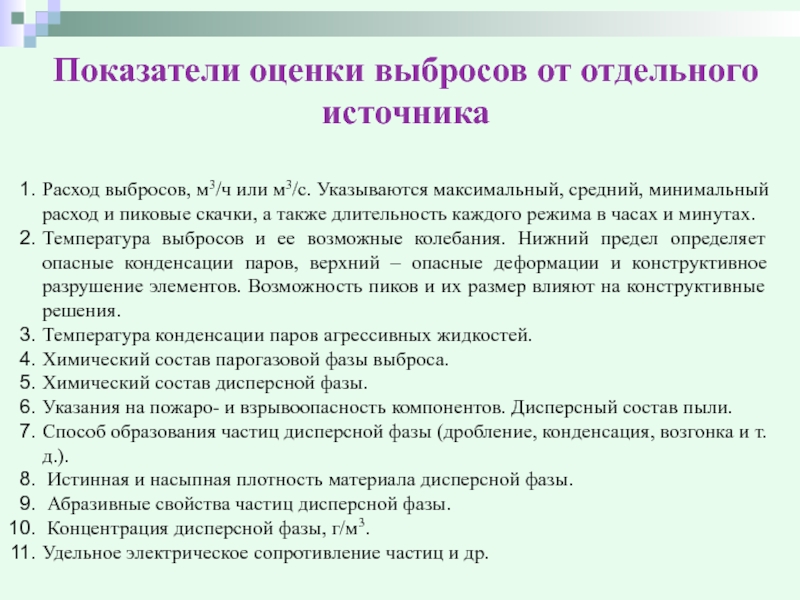

Слайд 55Показатели оценки выбросов от отдельного источника
Расход выбросов, м3/ч или м3/с.

Указываются максимальный, средний, минимальный расход и пиковые скачки, а также

длительность каждого режима в часах и минутах.
Температура выбросов и ее возможные колебания. Нижний предел определяет опасные конденсации паров, верхний – опасные деформации и конструктивное разрушение элементов. Возможность пиков и их размер влияют на конструктивные решения.
Температура конденсации паров агрессивных жидкостей.
Химический состав парогазовой фазы выброса.
Химический состав дисперсной фазы.
Указания на пожаро- и взрывоопасность компонентов. Дисперсный состав пыли.
Способ образования частиц дисперсной фазы (дробление, конденсация, возгонка и т.д.).
Истинная и насыпная плотность материала дисперсной фазы.
Абразивные свойства частиц дисперсной фазы.
Концентрация дисперсной фазы, г/м3.
Удельное электрическое сопротивление частиц и др.
Показатели оценки выбросов от отдельного источникаРасход выбросов, м3/ч или м3/с. Указываются максимальный, средний, минимальный расход и пиковые

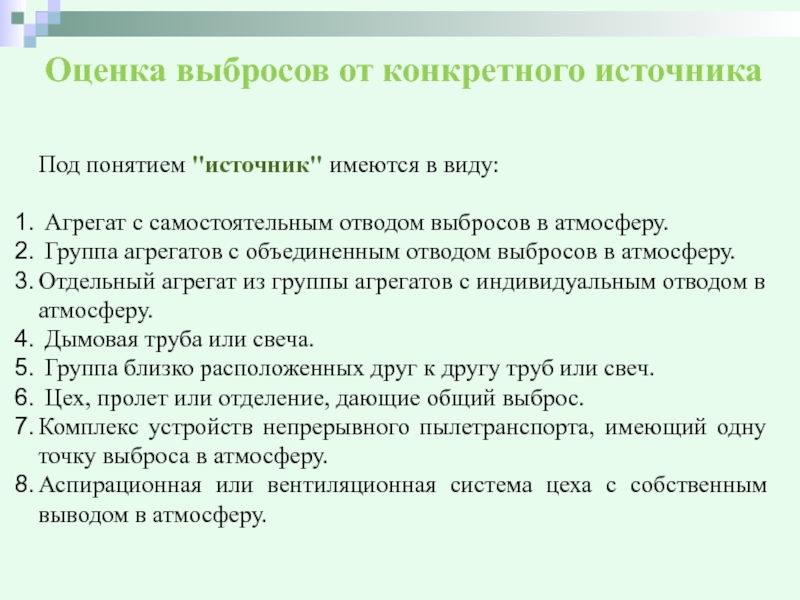

Слайд 56Оценка выбросов от конкретного источника
Под понятием "источник" имеются в виду:

Агрегат с самостоятельным отводом выбросов в атмосферу.
Группа агрегатов с

объединенным отводом выбросов в атмосферу.
Отдельный агрегат из группы агрегатов с индивидуальным отводом в атмосферу.
Дымовая труба или свеча.
Группа близко расположенных друг к другу труб или свеч.
Цех, пролет или отделение, дающие общий выброс.
Комплекс устройств непрерывного пылетранспорта, имеющий одну точку выброса в атмосферу.
Аспирационная или вентиляционная система цеха с собственным выводом в атмосферу.
Оценка выбросов от конкретного источникаПод понятием

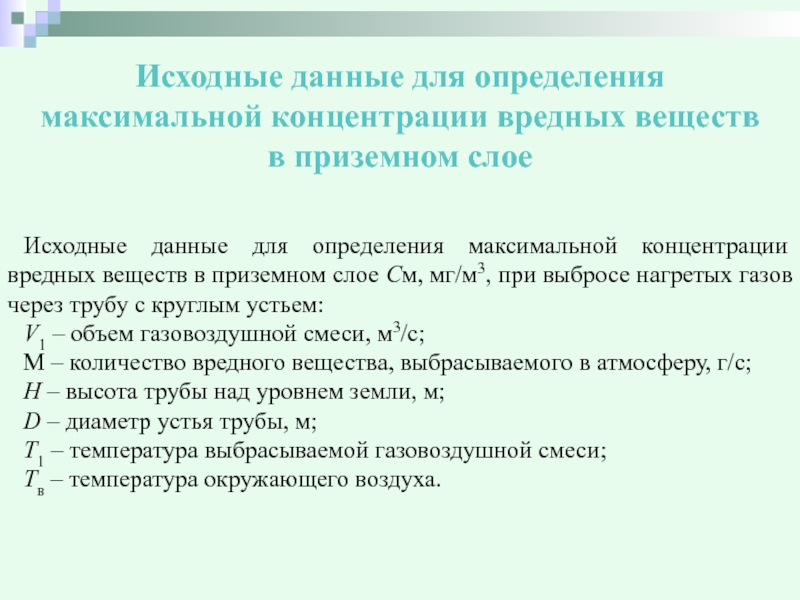

Слайд 57Исходные данные для определения максимальной концентрации вредных веществ в приземном

слое См, мг/м3, при выбросе нагретых газов через трубу с

круглым устьем:
V1 – объем газовоздушной смеси, м3/с;
М – количество вредного вещества, выбрасываемого в атмосферу, г/с;
Н – высота трубы над уровнем земли, м;
D – диаметр устья трубы, м;
T1 – температура выбрасываемой газовоздушной смеси;
Тв – температура окружающего воздуха.

Исходные данные для определения максимальной концентрации вредных веществ в приземном слое

Исходные данные для определения максимальной концентрации вредных веществ в приземном слое См, мг/м3, при выбросе нагретых газов

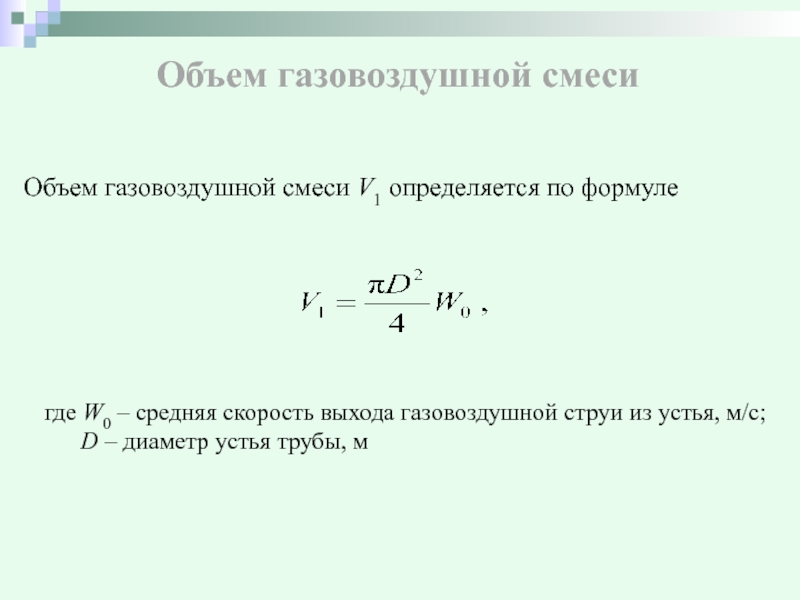

Слайд 58Объем газовоздушной смеси
Объем газовоздушной смеси V1 определяется по формуле


где W0 – средняя скорость выхода газовоздушной струи из устья, м/с;
D – диаметр устья трубы, м


Объем газовоздушной смесиОбъем газовоздушной смеси V1 определяется по формуле

Слайд 59Величина максимальной приземной концентрации
вредных веществ при неблагоприятных
метеорологических условиях

(НМУ)
где А – коэффициент, зависящий от температурной стратификации атмосферы

и определяющий условия вертикального и горизонтального рассеивания примесей в атмосферном воздухе;
М – количество вредного вещества, выбрасываемого в атмосферу из источника, т.е. мощность выброса, г/с;
F – безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе;
m, n – безразмерные коэффициенты, учитывающие условия выхода газовоздушной смеси из устья источника выброса;
η – безразмерный коэффициент, учитывающий влияние рельефа местности на рассеивание примеси;
Н – высота источника выброса над уровнем земли, м;
V1 – объем выбрасываемой газовоздушной смеси, м3/с;
ΔТ – разность между температурами выбрасываемой смеси и окружающей среды, °С.
Величина максимальной приземной концентрации вредных веществ при неблагоприятных метеорологических условиях (НМУ) где А – коэффициент, зависящий от

Слайд 60Значение коэффициента А при НМУ
для субтропической зоны ниже 40°

с.ш. – 240;

для остальных районов Средней Азии, Казахстана, Нижнего Поволжья,

Кавказа, Молдавии, Сибири, Дальнего Востока – 200;

для Северной и Северо-западной территории РФ, Среднего Поволжья, Урала и Украины – 160;

для Центральной части Европейской территории страны – 120.
Значение коэффициента А при НМУ для субтропической зоны ниже 40° с.ш. – 240;для остальных районов Средней Азии,

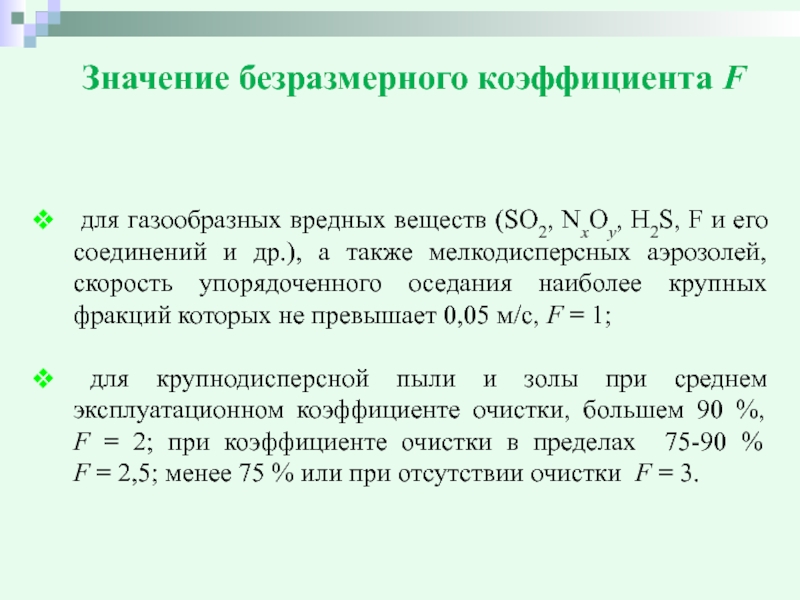

Слайд 61Значение безразмерного коэффициента F
для газообразных вредных веществ (SО2,

NxOy, H2S, F и его соединений и др.), а также

мелкодисперсных аэрозолей, скорость упорядоченного оседания наиболее крупных фракций которых не превышает 0,05 м/с, F = 1;

для крупнодисперсной пыли и золы при среднем эксплуатационном коэффициенте очистки, большем 90 %, F = 2; при коэффициенте очистки в пределах 75-90 % F = 2,5; менее 75 % или при отсутствии очистки F = 3.
Значение безразмерного коэффициента F для газообразных вредных веществ (SО2, NxOy, H2S, F и его соединений и др.),

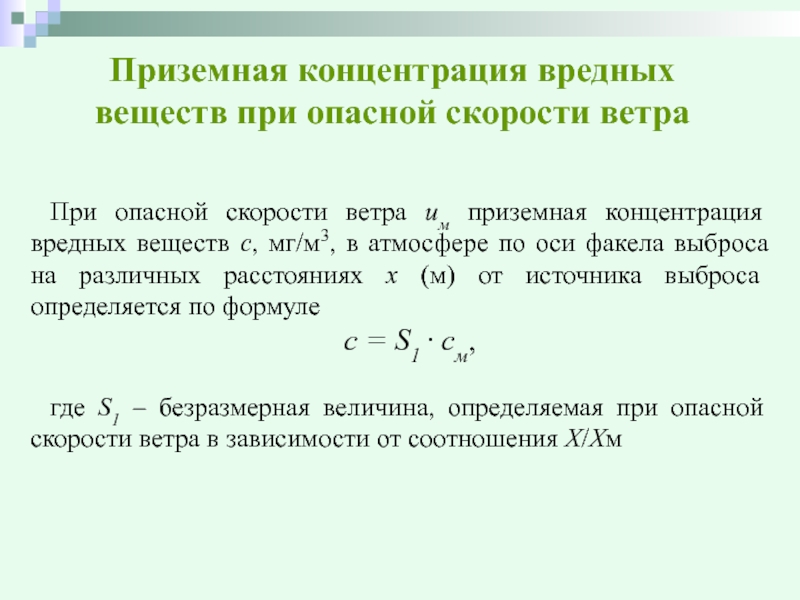

Слайд 62При опасной скорости ветра uм приземная концентрация вредных веществ с,

мг/м3, в атмосфере по оси факела выброса на различных расстояниях

х (м) от источника выброса определяется по формуле
c = S1 ∙ см,

где S1 – безразмерная величина, определяемая при опасной скорости ветра в зависимости от соотношения Х/Хм

Приземная концентрация вредных веществ при опасной скорости ветра

При опасной скорости ветра uм приземная концентрация вредных веществ с, мг/м3, в атмосфере по оси факела выброса

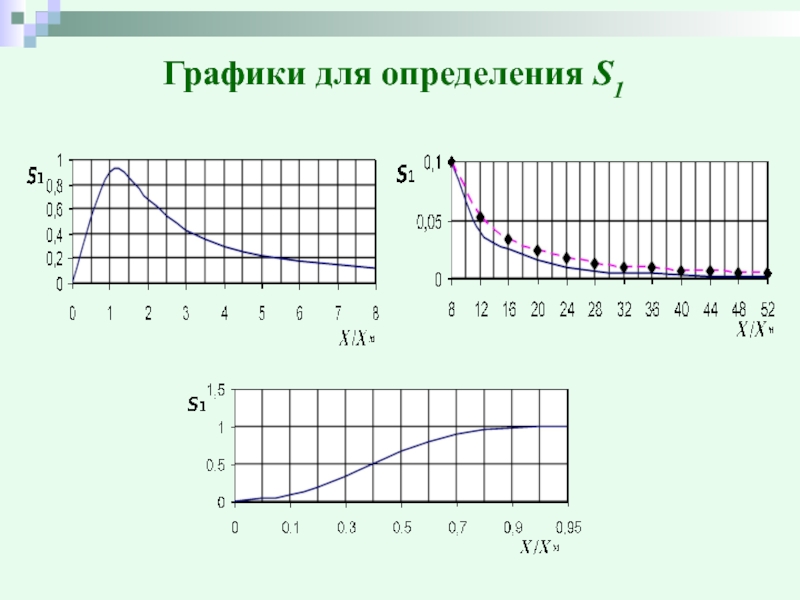

Слайд 63Графики для определения S1

Графики для определения S1

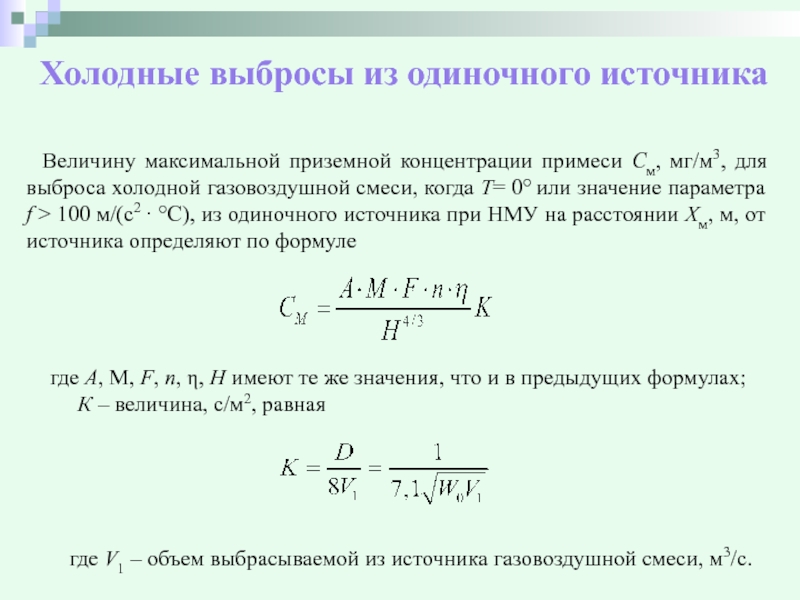

Слайд 64Холодные выбросы из одиночного источника
Величину максимальной приземной концентрации примеси См,

мг/м3, для выброса холодной газовоздушной смеси, когда Т= 0° или

значение параметра f > 100 м/(с2 · °С), из одиночного источника при НМУ на расстоянии Хм, м, от источника определяют по формуле

где A, M, F, n, η, Н имеют те же значения, что и в предыдущих формулах;
К – величина, с/м2, равная

где V1 – объем выбрасываемой из источника газовоздушной смеси, м3/с.

Холодные выбросы из одиночного источникаВеличину максимальной приземной концентрации примеси См, мг/м3, для выброса холодной газовоздушной смеси, когда

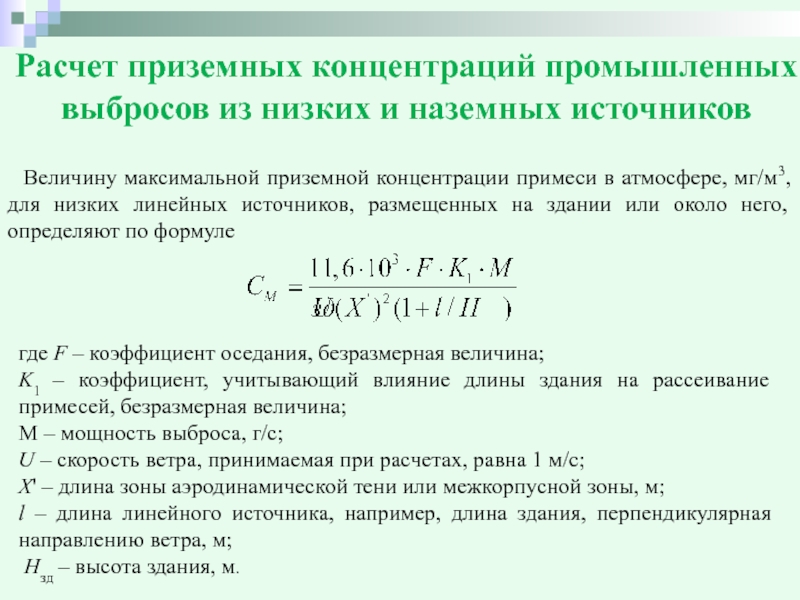

Слайд 65Расчет приземных концентраций промышленных
выбросов из низких и наземных источников
Величину

максимальной приземной концентрации примеси в атмосфере, мг/м3, для низких линейных

источников, размещенных на здании или около него, определяют по формуле

где F – коэффициент оседания, безразмерная величина;
K1 – коэффициент, учитывающий влияние длины здания на рассеивание примесей, безразмерная величина;
М – мощность выброса, г/с;
U – скорость ветра, принимаемая при расчетах, равна 1 м/с;
X' – длина зоны аэродинамической тени или межкорпусной зоны, м;
l – длина линейного источника, например, длина здания, перпендикулярная направлению ветра, м;
Нзд – высота здания, м.

Расчет приземных концентраций промышленных выбросов из низких и наземных источниковВеличину максимальной приземной концентрации примеси в атмосфере, мг/м3,

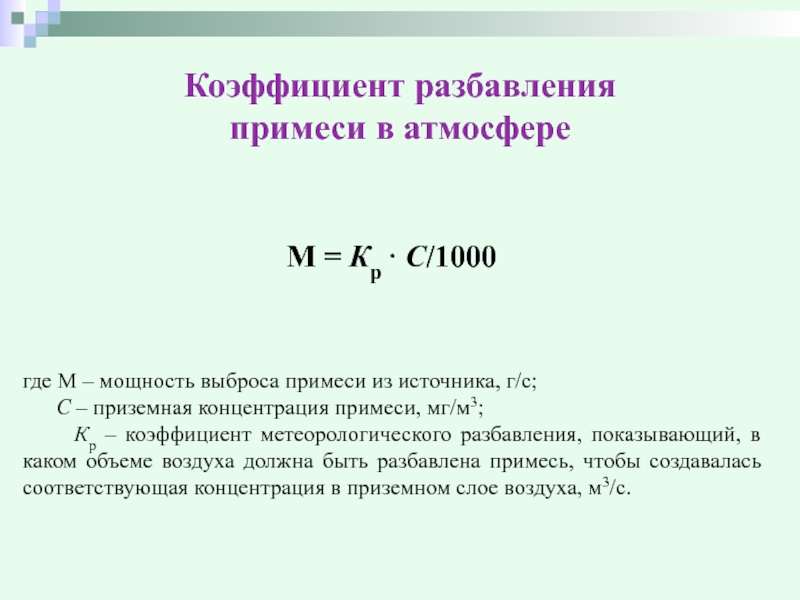

Слайд 66Коэффициент разбавления
примеси в атмосфере
М = Кр · С/1000
где М

– мощность выброса примеси из источника, г/с;

С – приземная концентрация примеси, мг/м3;
Кр – коэффициент метеорологического разбавления, показывающий, в каком объеме воздуха должна быть разбавлена примесь, чтобы создавалась соответствующая концентрация в приземном слое воздуха, м3/с.
Коэффициент разбавления примеси в атмосфереМ = Кр · С/1000где М – мощность выброса примеси из источника, г/с;

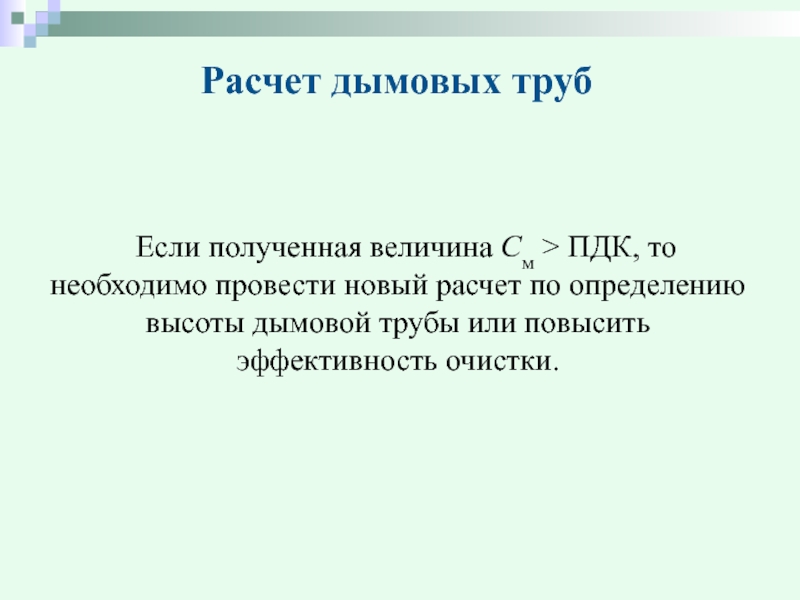

Слайд 67Расчет дымовых труб
Если полученная величина См > ПДК, то необходимо

провести новый расчет по определению высоты дымовой трубы или повысить

эффективность очистки.
Расчет дымовых трубЕсли полученная величина См > ПДК, то необходимо провести новый расчет по определению высоты дымовой

Слайд 68Эффективная высота выброса вредных веществ из устья трубы
Минимальная высота

дымовых труб, м, для одиночного источника
Высота подъема струи

где D

– диаметр устья, м;
W0 и V – соответственно скорость выброса и ветра на высоте устья, м/с;
g – ускорение силы тяжести, м/с2;
ΔT – разность температур выбрасываемой газовоздушной смеси Тг и окружающего воздуха Тв.
Эффективная высота выброса вредных веществ из устья трубы Минимальная высота дымовых труб, м, для одиночного источникаВысота подъема

Слайд 69Определение предельно допустимого выброса
и максимальной высоты выброса
Для горячих выбросов
При

этом концентрация вредного вещества в устье трубы Смт не должна

превышать значений

Для холодных вентиляционных выбросов

Определение предельно допустимого выброса и максимальной высоты выбросаДля горячих выбросовПри этом концентрация вредного вещества в устье трубы

Слайд 70Максимальная высота трубы h, м, для одиночного источника, при которой

максимальная концентрация вредных веществ не превышает в приземном слое ПДК,

для горячих выбросов при Uм > 2 м/с, рассчитывается по формуле


Максимальная высота трубы для одиночного источника

Максимальная высота трубы h, м, для одиночного источника, при которой максимальная концентрация вредных веществ не превышает в

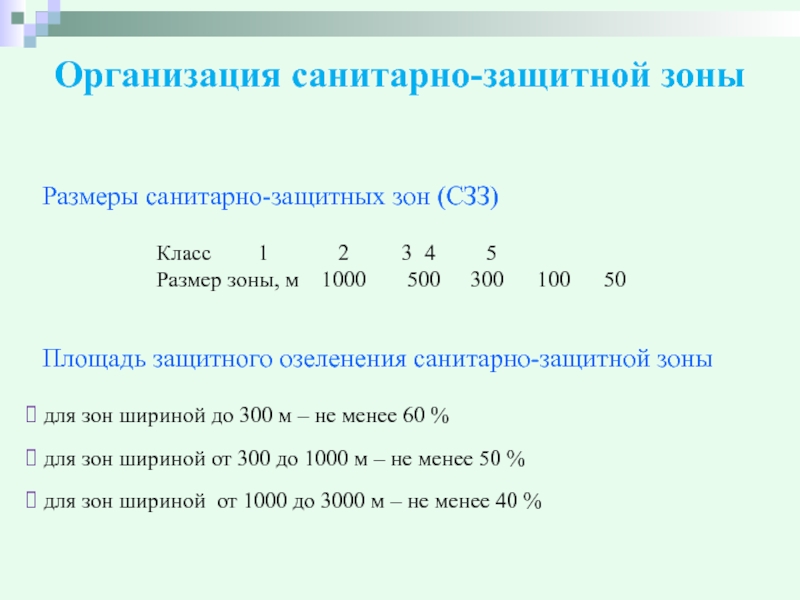

Слайд 71Организация санитарно-защитной зоны
Размеры санитарно-защитных зон (СЗЗ)
Класс 1

2 3 4 5
Размер зоны,

м 1000 500 300 100 50

Площадь защитного озеленения санитарно-защитной зоны

для зон шириной до 300 м – не менее 60 %

для зон шириной от 300 до 1000 м – не менее 50 %

для зон шириной от 1000 до 3000 м – не менее 40 %

Организация санитарно-защитной зоныРазмеры санитарно-защитных зон (СЗЗ)Класс	   1	   2	  3	4

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
