Слайд 1Передача пакетных данных в сетях 2G/3G

Передача пакетных данных в сетях 2G/3G

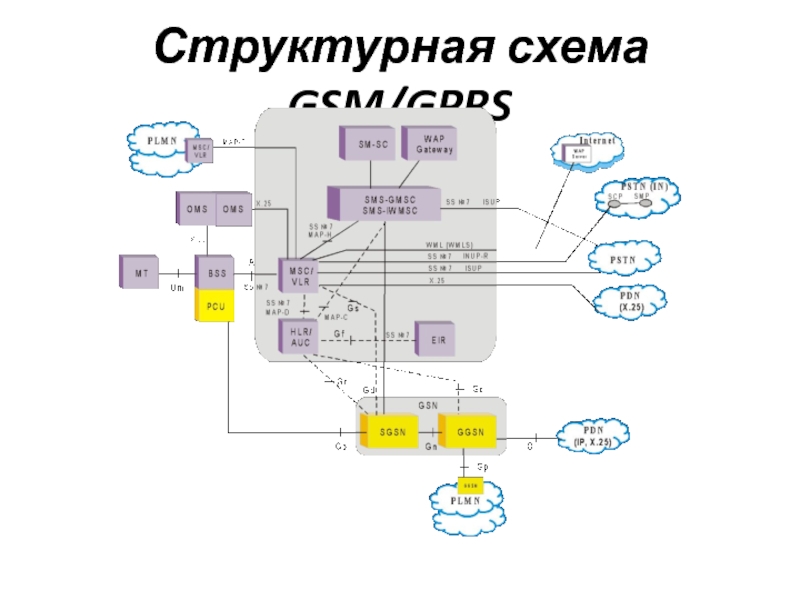

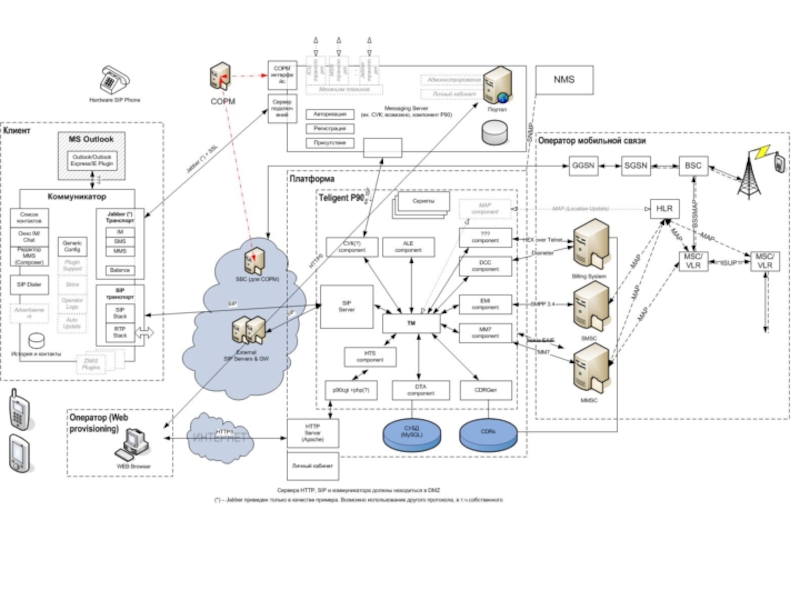

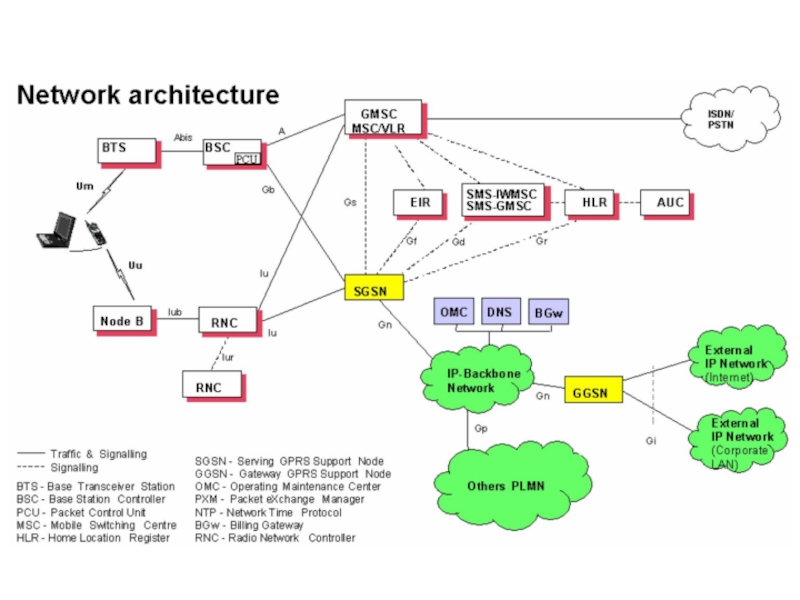

Слайд 3Структурная схема GSM/GPRS

Структурная схема GSM/GPRS

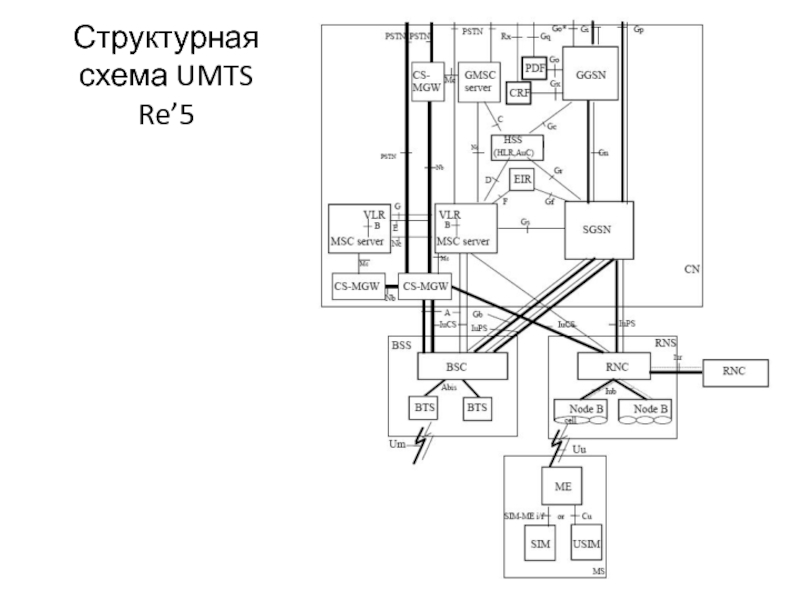

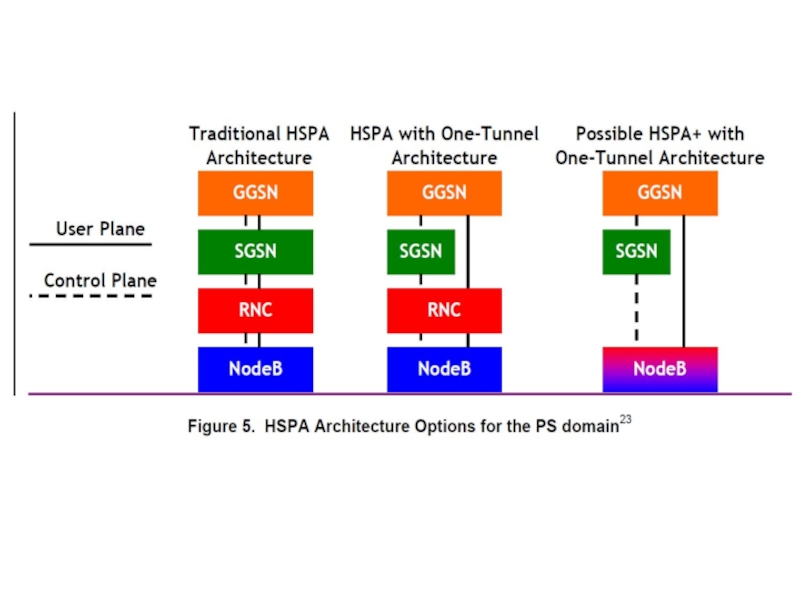

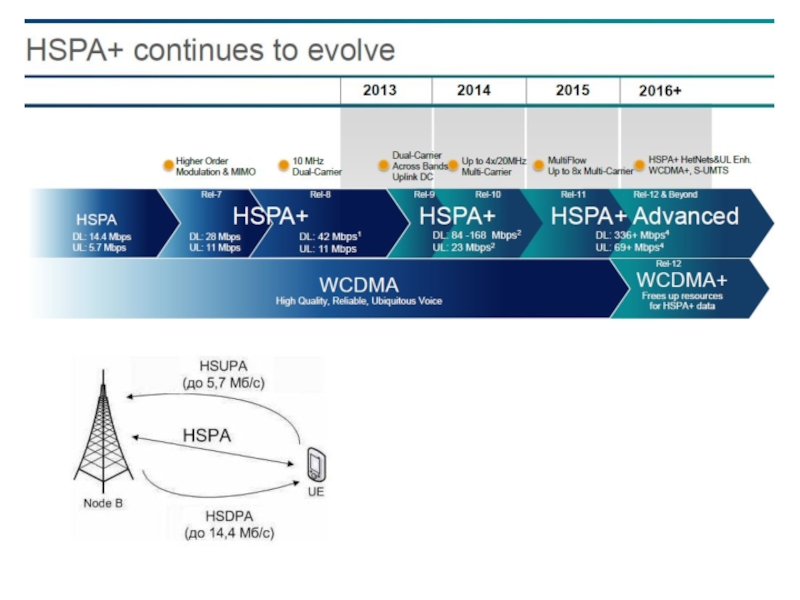

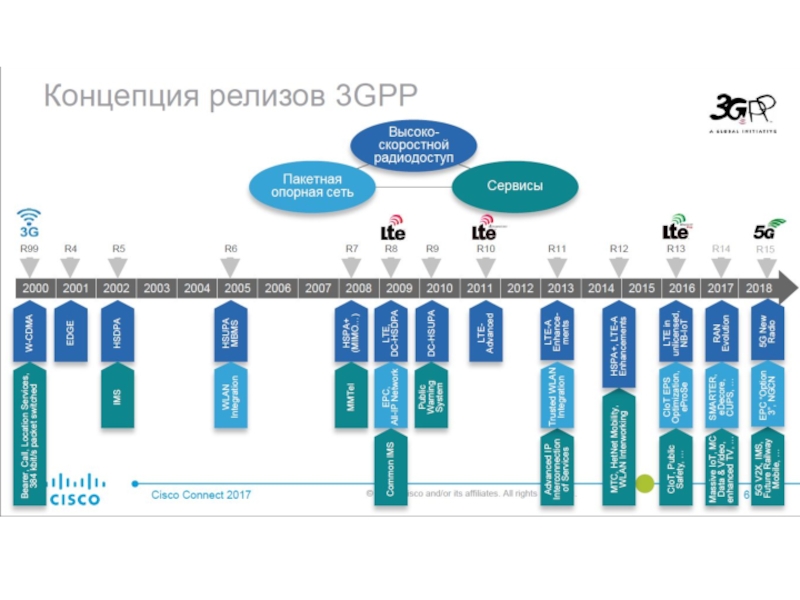

Слайд 5Структурная схема UMTS Re’5

Структурная схема UMTS Re’5

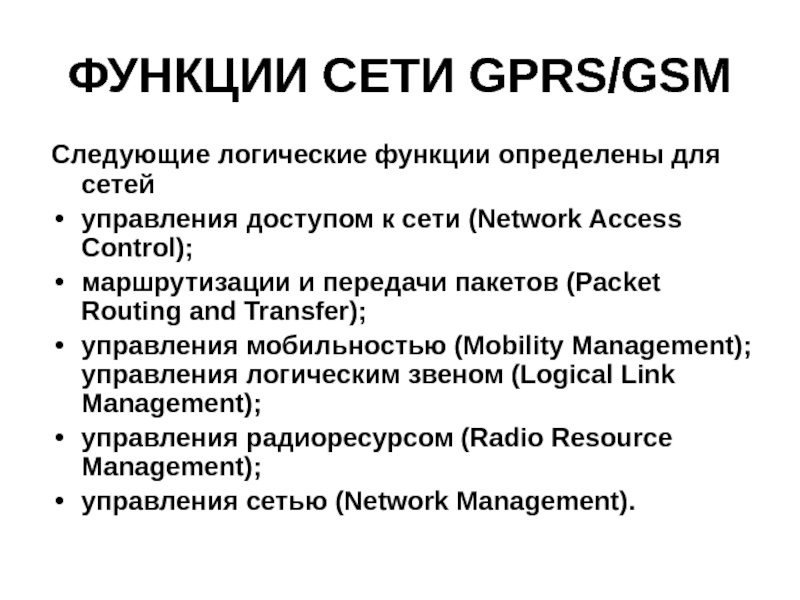

Слайд 10ФУНКЦИИ СЕТИ GPRS/GSM
Следующие логические функции определены для сетей
управления доступом

к сети (Network Access Control);
маршрутизации и передачи пакетов (Packet

Routing and Transfer);
управления мобильностью (Mobility Management); управления логическим звеном (Logical Link Management);
управления радиоресурсом (Radio Resource Management);
управления сетью (Network Management).
ФУНКЦИИ СЕТИ GPRS/GSMСледующие логические функции определены для сетей управления доступом к сети (Network Access Control); маршрутизации и

Слайд 11Узел текущей поддержки GPRS: назначение и основные функции
преобразование протокола между

базовой сетью IP и протоколом, используемым в подсистеме базовых (BSS)

и мобильных (MS)станций;
аутентификации и шифрования;
управления мобильностью;
маршрутизации данных к соответствующему GGSN, когда требуется осуществить связь с внешней сетью;
сбор данных для начисления платы за предоставление доступа к услуге GPRS; сбор статистических данных.

Узел текущей поддержки GPRS:  назначение и основные функциипреобразование протокола между базовой сетью IP и протоколом, используемым

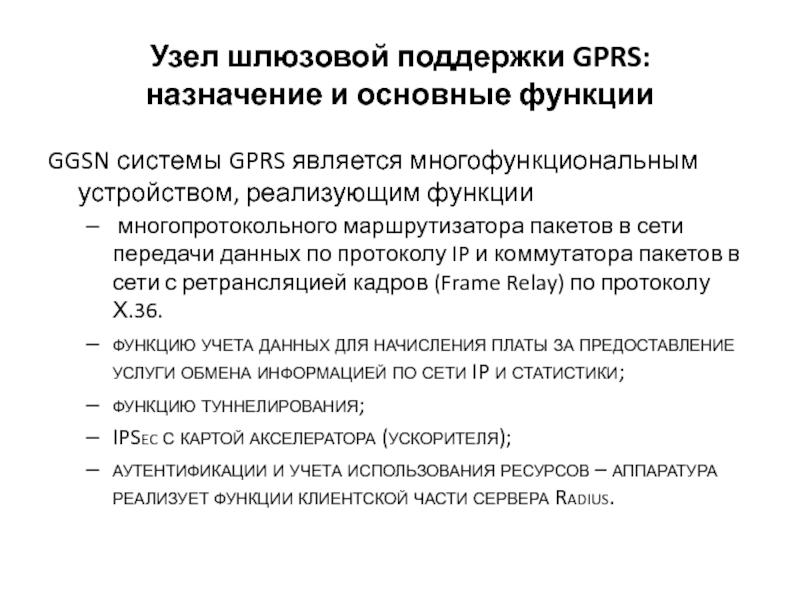

Слайд 12Узел шлюзовой поддержки GPRS: назначение и основные функции
GGSN системы GPRS

является многофункциональным устройством, реализующим функции
многопротокольного маршрутизатора пакетов в сети

передачи данных по протоколу IP и коммутатора пакетов в сети с ретрансляцией кадров (Frame Relay) по протоколу Х.36.
функцию учета данных для начисления платы за предоставление услуги обмена информацией по сети IP и статистики;
функцию туннелирования;
IPSec с картой акселератора (ускорителя);
аутентификации и учета использования ресурсов – аппаратура реализует функции клиентской части сервера Radius.

Узел шлюзовой поддержки GPRS:  назначение и основные функцииGGSN системы GPRS является многофункциональным устройством, реализующим функции многопротокольного

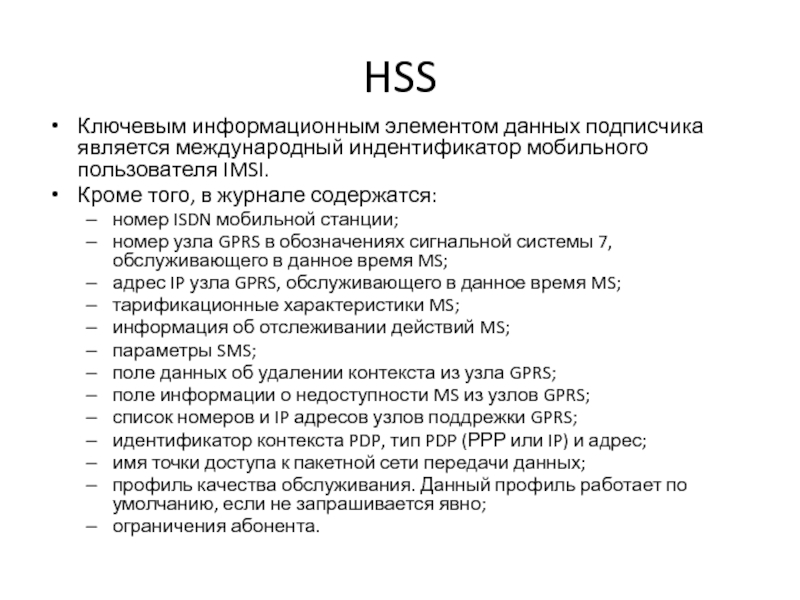

Слайд 13HSS
Ключевым информационным элементом данных подписчика является международный индентификатор мобильного пользователя

IMSI.
Кроме того, в журнале содержатся:
номер ISDN мобильной станции;
номер узла GPRS

в обозначениях сигнальной системы 7, обслуживающего в данное время MS;
адрес IP узла GPRS, обслуживающего в данное время MS;
тарификационные характеристики MS;
информация об отслеживании действий MS;
параметры SMS;
поле данных об удалении контекста из узла GPRS;
поле информации о недоступности MS из узлов GPRS;
список номеров и IP адресов узлов поддрежки GPRS;
идентификатор контекста PDP, тип PDP (РРР или IP) и адрес;
имя точки доступа к пакетной сети передачи данных;
профиль качества обслуживания. Данный профиль работает по умолчанию, если не запрашивается явно;
ограничения абонента.

HSSКлючевым информационным элементом данных подписчика является международный индентификатор мобильного пользователя IMSI.Кроме того, в журнале содержатся:номер ISDN мобильной

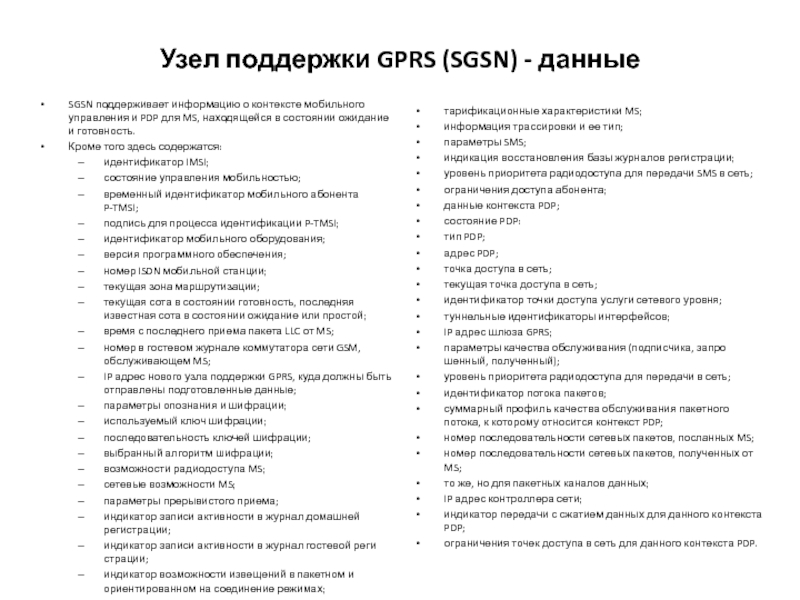

Слайд 14Узел поддержки GPRS (SGSN) - данные
SGSN поддерживает информацию о контексте

мобильного управления и PDP для MS, находящейся в состоянии ожидание

и готовность.
Кроме того здесь содержатся:
идентификатор IMSI;
состояние управления мобильностью;
временный идентификатор мобильного абонента P-TMSI;
подпись для процесса идентификации P-TMSI;
идентификатор мобильного оборудования;
версия программного обеспечения;
номер ISDN мобильной станции;
текущая зона маршрутизации;
текущая сота в состоянии готовность, последняя извест­ная сота в состоянии ожидание или простой;
время с последнего приема пакета LLC от MS;
номер в гостевом журнале коммутатора сети GSM, обслуживающем MS;
IP адрес нового узла поддержки GPRS, куда должны быть отправлены подготовленные данные;
параметры опознания и шифрации;
используемый ключ шифрации;
последовательность ключей шифрации;
выбранный алгоритм шифрации;
возможности радиодоступа MS;
сетевые возможности MS;
параметры прерывистого приема;
индикатор записи активности в журнал домашней регистрации;
индикатор записи активности в журнал гостевой реги­страции;
индикатор возможности извещений в пакетном и ориентированном на соединение режимах;

тарификационные характеристики MS;
информация трассировки и ее тип;
параметры SMS;
индикация восстановления базы журналов регистрации;
уровень приоритета радиодоступа для передачи SMS в сеть;
ограничения доступа абонента;
данные контекста PDP;
состояние PDP:
тип PDP;
адрес PDP;
точка доступа в сеть;
текущая точка доступа в сеть;
идентификатор точки доступа услуги сетевого уровня;
туннельные идентификаторы интерфейсов;
IP адрес шлюза GPRS;
параметры качества обслуживания (подписчика, запро­шенный, полученный);
уровень приоритета радиодоступа для передачи в сеть;
идентификатор потока пакетов;
суммарный профиль качества обслуживания пакетного потока, к которому относится контекст PDP;
номер последовательности сетевых пакетов, посланных MS;
номер последовательности сетевых пакетов, полученных от MS;
то же, но для пакетных каналов данных;
IP адрес контроллера сети;
индикатор передачи с сжатием данных для данного кон­текста PDP;
ограничения точек доступа в сеть для данного контекста PDP.

Узел поддержки GPRS (SGSN) - данные SGSN поддерживает информацию о контексте мобильного управления и PDP для MS,

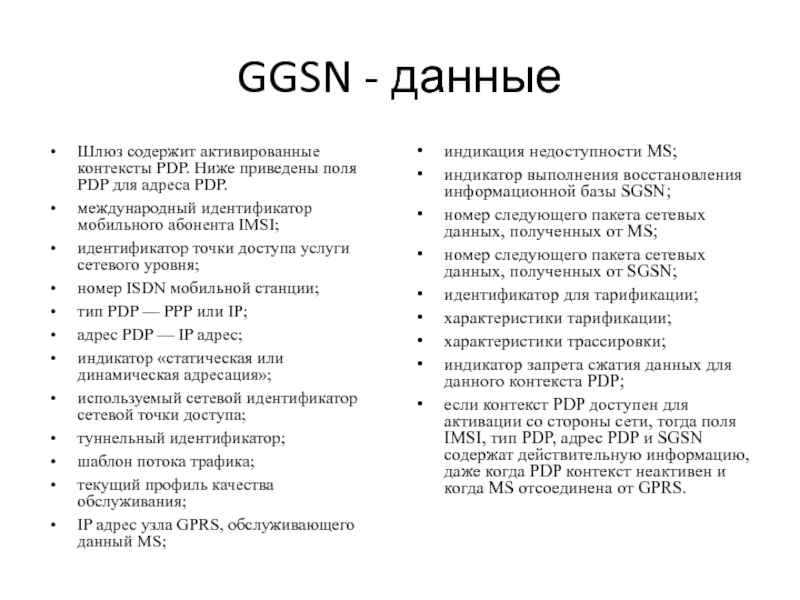

Слайд 15GGSN - данные
Шлюз содержит активированные контексты PDP. Ниже приведены поля

PDP для адреса PDP.
международный идентификатор мобильного абонента IMSI;
идентификатор точки доступа

услуги сетевого уровня;
номер ISDN мобильной станции;
тип PDP — РРР или IP;
адрес PDP — IP адрес;
индикатор «статическая или динамическая адресация»;
используемый сетевой идентификатор сетевой точки доступа;
туннельный идентификатор;
шаблон потока трафика;
текущий профиль качества обслуживания;
IP адрес узла GPRS, обслуживающего данный MS;

индикация недоступности MS;
индикатор выполнения восстановления информационной базы SGSN;
номер следующего пакета сетевых данных, полученных от MS;
номер следующего пакета сетевых данных, полученных от SGSN;
идентификатор для тарификации;
характеристики тарификации;
характеристики трассировки;
индикатор запрета сжатия данных для данного контекста PDP;
если контекст PDP доступен для активации со стороны сети, тогда поля IMSI, тип PDP, адрес PDP и SGSN содержат действительную информацию, даже когда PDP контекст неактивен и когда MS отсоединена от GPRS.

GGSN - данныеШлюз содержит активированные контексты PDP. Ниже приведены поля PDP для адреса PDP.международный идентификатор мобильного абонента

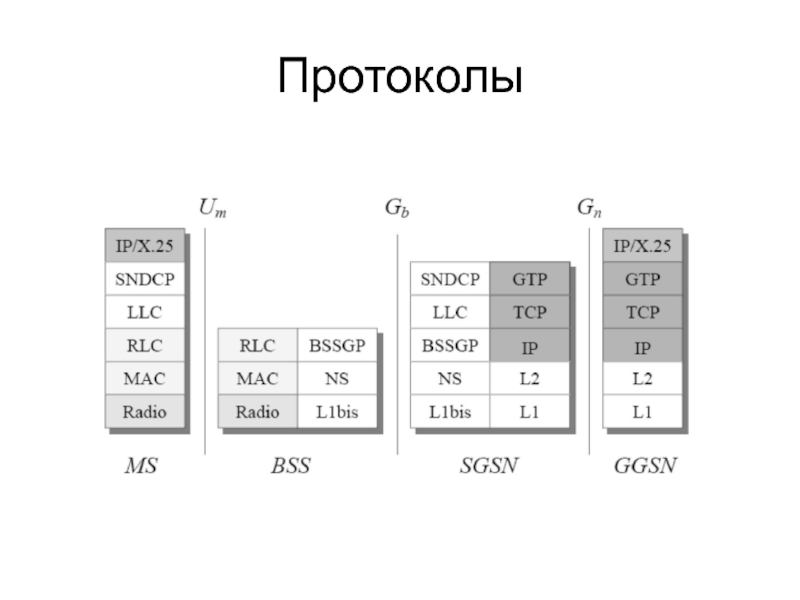

Слайд 16Протоколы

Протоколы

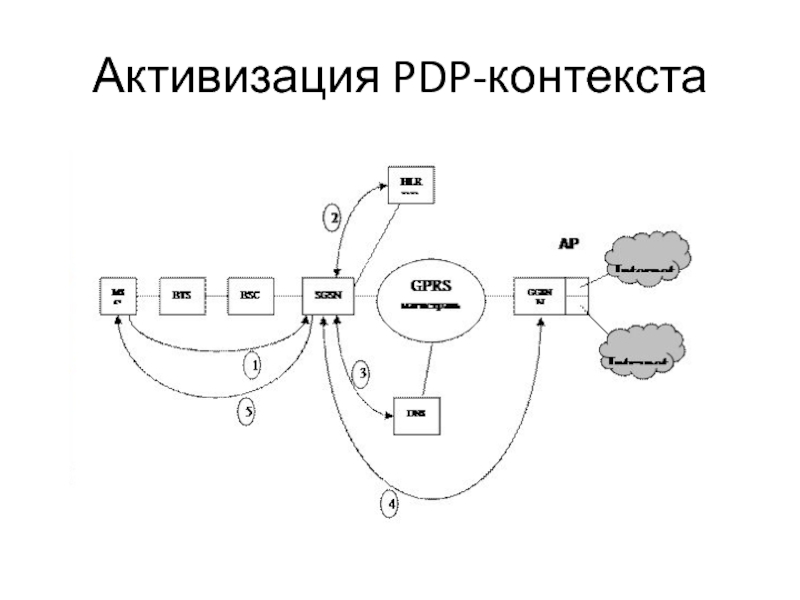

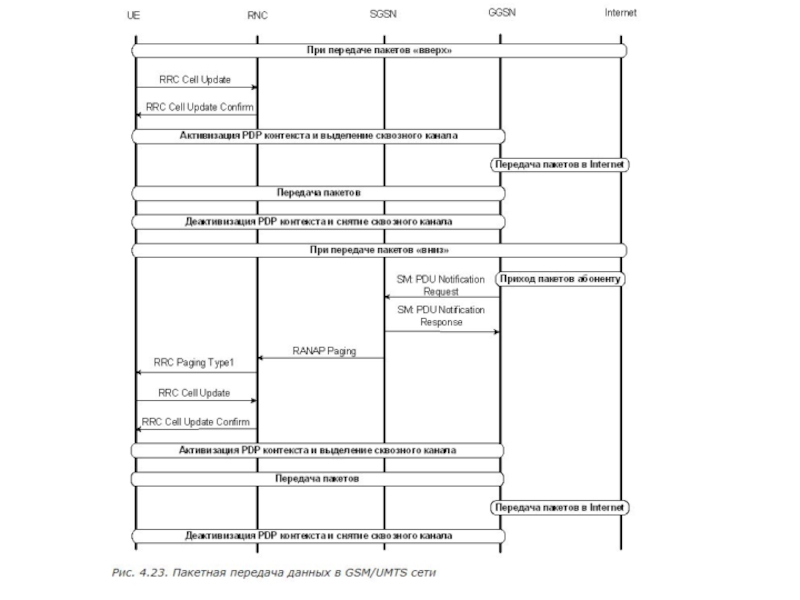

Слайд 17Активизация PDP-контекста

Активизация PDP-контекста

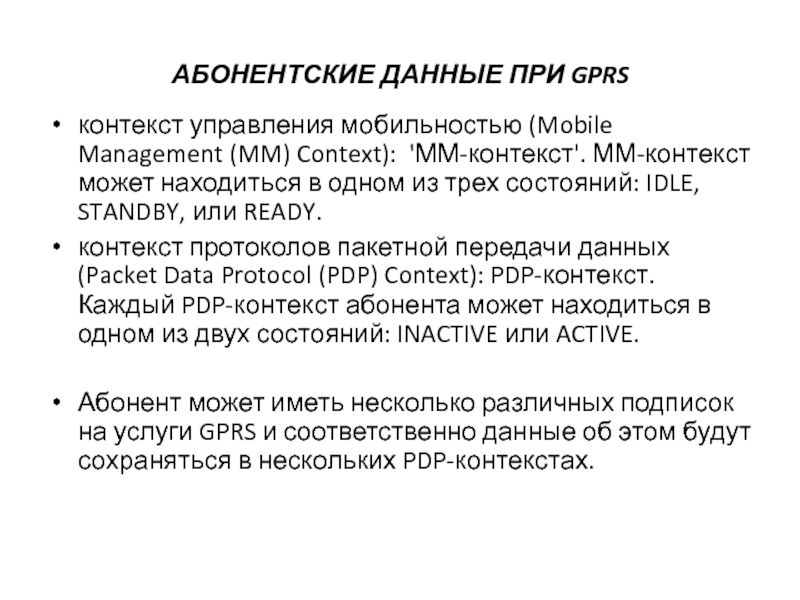

Слайд 19АБОНЕНТСКИЕ ДАННЫЕ ПРИ GPRS
контекст управления мобильностью (Mobile Management (MM) Context):

'ММ-контекст'. ММ-контекст может находиться в одном из трех состояний: IDLE,

STANDBY, или READY.
контекст протоколов пакетной передачи данных (Packet Data Protocol (PDP) Context): PDP-контекст. Каждый PDP-контекст абонента может находиться в одном из двух состояний: INACTIVE или ACTIVE.

Абонент может иметь несколько различных подписок на услуги GPRS и соответственно данные об этом будут сохраняться в нескольких PDP-контекстах.
АБОНЕНТСКИЕ ДАННЫЕ ПРИ GPRSконтекст управления мобильностью (Mobile Management (MM) Context): 'ММ-контекст'. ММ-контекст может находиться в одном из

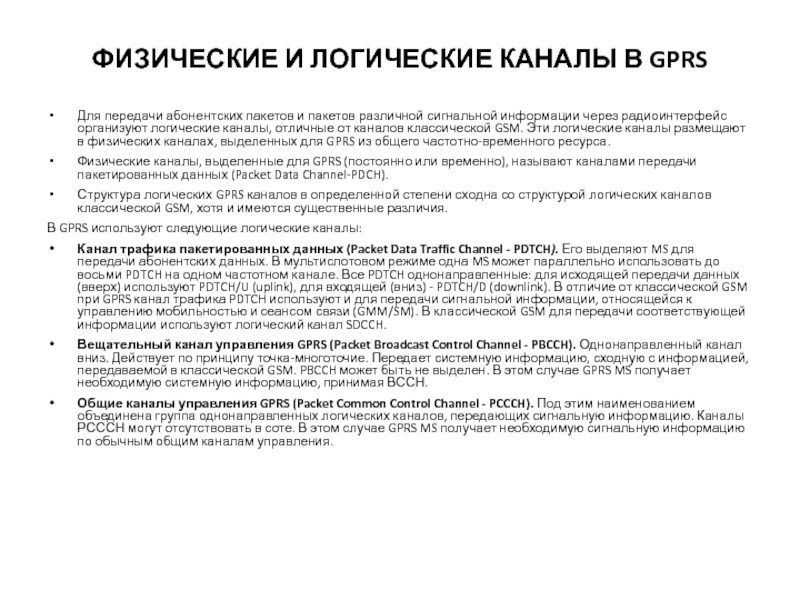

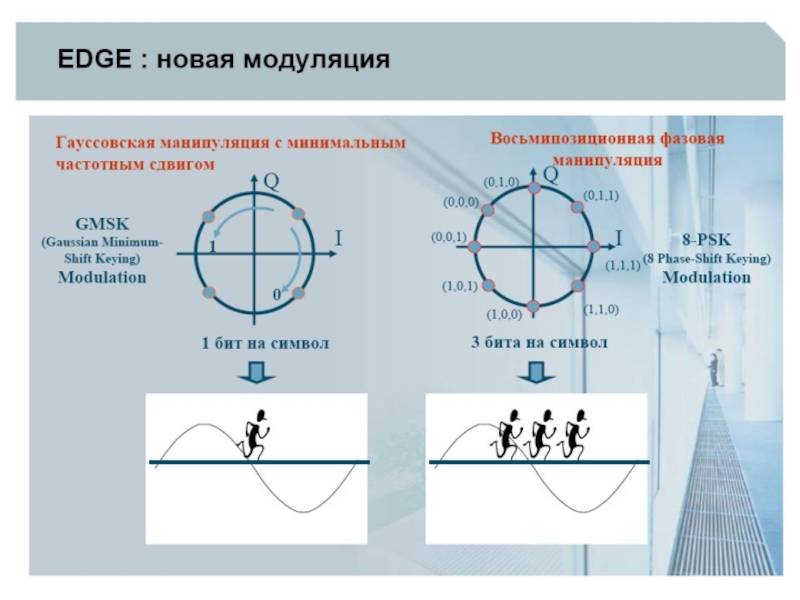

Слайд 20ФИЗИЧЕСКИЕ И ЛОГИЧЕСКИЕ КАНАЛЫ В GPRS
Для передачи абонентских пакетов и

пакетов различной сигнальной информации через радиоинтерфейс организуют логические каналы, отличные

от каналов классической GSM. Эти логические каналы размещают в физических каналах, выделенных для GPRS из общего частотно-временного ресурса.
Физические каналы, выделенные для GPRS (постоянно или временно), называют каналами передачи пакетированных данных (Packet Data Channel-PDCH).
Структура логических GPRS каналов в определенной степени сходна со структурой логических каналов классической GSM, хотя и имеются существенные различия.
В GPRS используют следующие логические каналы:
Канал трафика пакетированных данных (Packet Data Traffic Channel - PDTCH). Его выделяют MS для передачи абонентских данных. В мультислотовом режиме одна MS может параллельно использовать до восьми PDTCH на одном частотном канале. Все PDTCH однонаправленные: для исходящей передачи данных (вверх) используют PDTCH/U (uplink), для входящей (вниз) - PDTCH/D (downlink). В отличие от классической GSM при GPRS канал трафика PDTCH используют и для передачи сигнальной информации, относящейся к управлению мобильностью и сеансом связи (GMM/SM). В классической GSM для передачи соответствующей информации используют логический канал SDCCH.
Вещательный канал управления GPRS (Packet Broadcast Control Channel - PBCCH). Однонаправленный канал вниз. Действует по принципу точка-многоточие. Передает системную информацию, сходную с информацией, передаваемой в классической GSM. PBCCH может быть не выделен. В этом случае GPRS MS получает необходимую системную информацию, принимая ВССН.
Общие каналы управления GPRS (Packet Common Control Channel - PCCCH). Под этим наименованием объединена группа однонаправленных логических каналов, передающих сигнальную информацию. Каналы РСССН могут отсутствовать в соте. В этом случае GPRS MS получает необходимую сигнальную информацию по обычным общим каналам управления.
ФИЗИЧЕСКИЕ И ЛОГИЧЕСКИЕ КАНАЛЫ В GPRS Для передачи абонентских пакетов и пакетов различной сигнальной информации через радиоинтерфейс

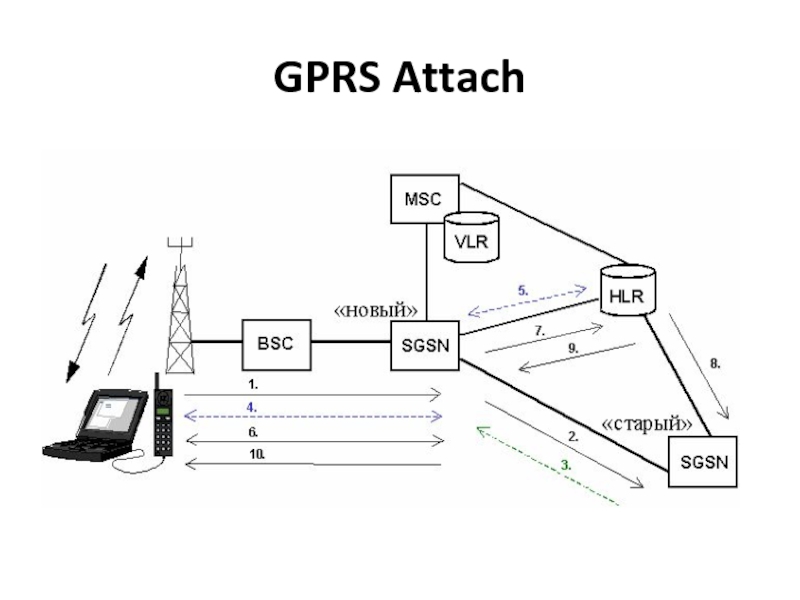

Слайд 21GPRS Attach

GPRS Attach
