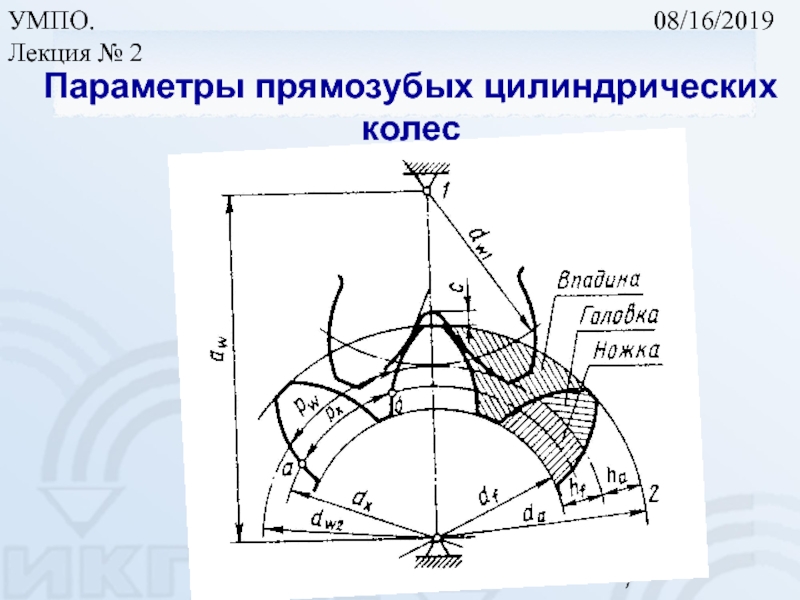

- 7. 08/16/2019УМПО. Лекция № 2Параметры прямозубых цилиндрических колес
- 8. 08/16/2019УМПО. Лекция № 2МОДУЛЬ ЗАЦЕПЛЕНИЯ
- 9. 08/16/2019УМПО. Лекция № 2СТАНДАРТНЫЕ ЗНАЧЕНИЯ МОДУЛЕЙ ГОСТ 9563-60 (СТ СЭВ 310-76)

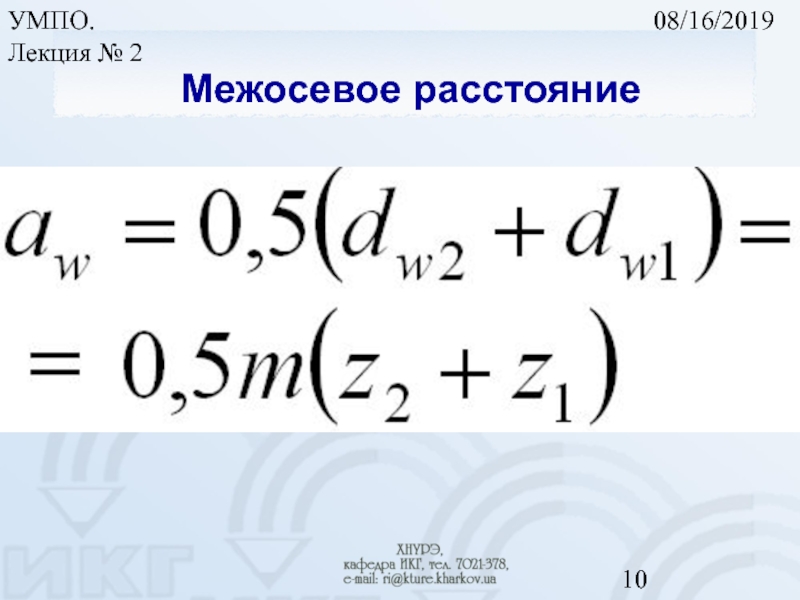

- 10. 08/16/2019УМПО. Лекция № 2Межосевое расстояние
- 11. 08/16/2019УМПО. Лекция № 2ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕПередаточным отношением какого-либо
- 12. 08/16/2019УМПО. Лекция № 2Для многоступенчатых зубчатых передач
- 13. 08/16/2019УМПО. Лекция № 2Выбор числа ступеней i ij = k√ i общ = 2…7
- 14. 08/16/2019УМПО. Лекция № 2ОСНОВНАЯ ТЕОРЕМА ЗАЦЕПЛЕНИЯУсловие нормальной
- 15. 08/16/2019УМПО. Лекция № 2Суть основной теоремы зацепления
- 16. 08/16/2019УМПО. Лекция № 2
- 17. 08/16/2019УМПО. Лекция № 2Эвольвентные цилиндрические передачи Главные
- 18. 08/16/2019УМПО. Лекция № 2Схема зацепления зубьев NN –линия зацепленияDD’-дуга зацепления
- 19. 08/16/2019УМПО. Лекция № 2Силы в зацеплении прямозубой
- 20. 08/16/2019УМПО. Лекция № 2РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА1. Тексты лекций
- 21. 08/16/2019УМПО. Лекция № 2ВОПРОСЫ ДЛЯ САМОПРОВЕРКИНазовите основные
- 22. Скачать презентанцию
08/16/2019УМПО. Лекция № 2План лекции2.1 Зубчатые механизмы, назначение, классификация2.2. Параметры прямозубых цилиндрических колес2.3 Передаточное отношение. Основная теорема зацепления2.4. Эвольвентные цилиндрические передачи
Слайды и текст этой презентации
Слайд 108/16/2019
УМПО. Лекция № 2
УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО)
ЛЕКЦИЯ № 2
ПЕРЕДАТОЧНЫЕ МЕХАНИЗМЫ
Манаков В. П.
Факультет электронных аппаратов,
кафедра инженерной и компьютерной
графики, ХНУРЭ
Слайд 208/16/2019
УМПО. Лекция № 2

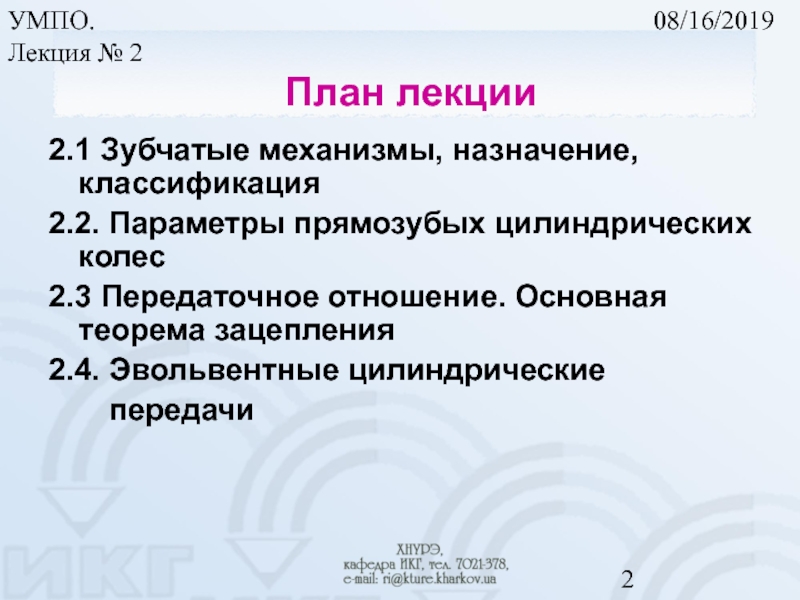

План лекции
2.1 Зубчатые механизмы, назначение, классификация
2.2. Параметры прямозубых
цилиндрических колес
2.3 Передаточное отношение. Основная теорема зацепления
2.4. Эвольвентные цилиндрические
передачи
Слайд 408/16/2019
УМПО. Лекция № 2
ДОСТОИНСТВА ЗУБЧАТЫХ ПЕРЕДАЧ
относительно малые габариты;
постоянство передаточного
отношения (2 ÷ 7) для круглых колес или его изменение
по заданному закону для специальных видов;высокий коэффициент полезного действия (0,92÷0,94);
высокая долговечность и надежность работы.
Слайд 508/16/2019
УМПО. Лекция № 2

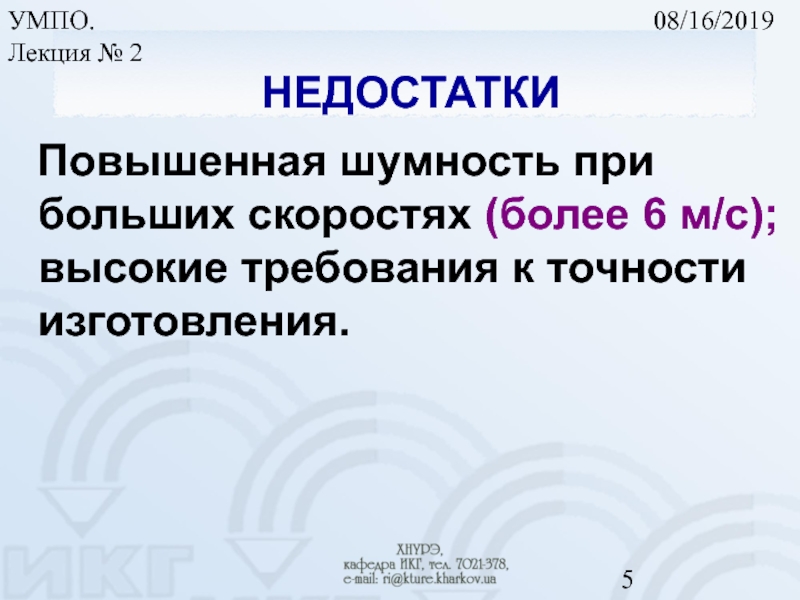

НЕДОСТАТКИ
Повышенная шумность при больших
скоростях (более 6 м/с); высокие требования к точности изготовления.
Слайд 1108/16/2019
УМПО. Лекция № 2
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ
Передаточным отношением какого-либо механизма принято называть
отношение угловых скоростей входного и выходного звеньев этого механизма.
Слайд 1208/16/2019
УМПО. Лекция № 2
Для многоступенчатых зубчатых передач общее передаточное отношение
iобщ определяется по формуле
iобщ=i14=i12i34=z4z2/(z1z3).
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ
Слайд 1408/16/2019
УМПО. Лекция № 2
ОСНОВНАЯ ТЕОРЕМА ЗАЦЕПЛЕНИЯ
Условие нормальной работы зубчатой передачи
с круглыми колесами – обеспечение постоянного передаточного отношения.
Слайд 1508/16/2019
УМПО. Лекция № 2

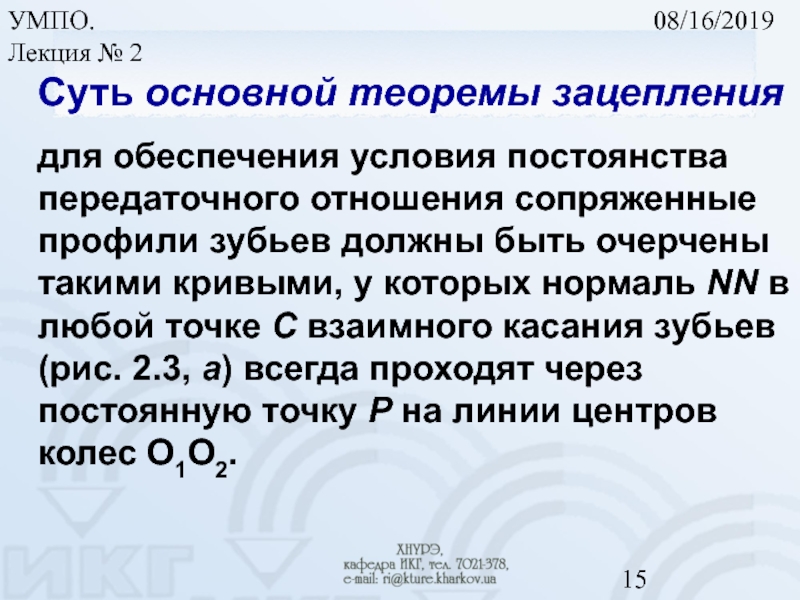

Суть основной теоремы зацепления
для обеспечения
условия постоянства передаточного отношения сопряженные профили зубьев должны быть очерчены
такими кривыми, у которых нормаль NN в любой точке С взаимного касания зубьев (рис. 2.3, а) всегда проходят через постоянную точку Р на линии центров колес О1О2.
Слайд 1608/16/2019
УМПО. Лекция № 2

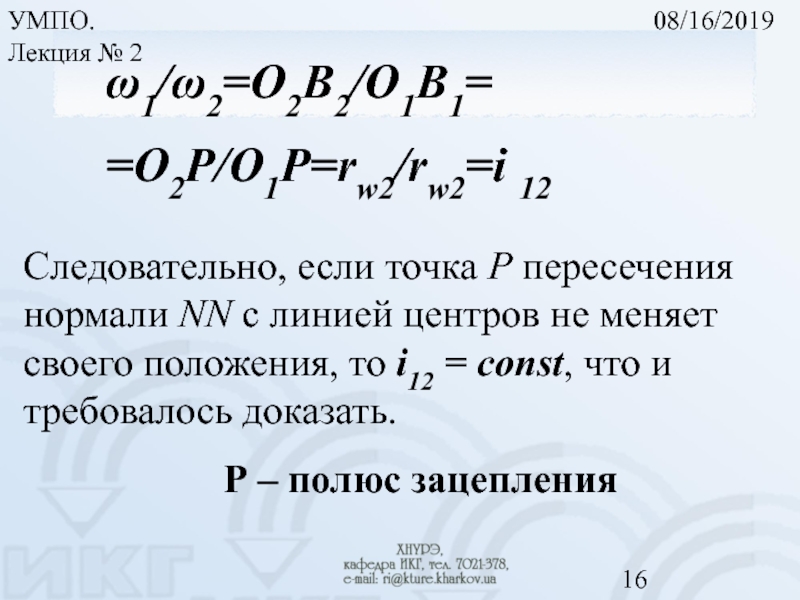

ω1/ω2=O2B2/O1B1=
=O2P/O1P=rw2/rw2=i 12
Следовательно, если точка Р пересечения нормали NN с линией центров
не меняет своего положения, то i12 = const, что и требовалось доказать.Р – полюс зацепления
Слайд 1708/16/2019
УМПО. Лекция № 2
Эвольвентные цилиндрические передачи
Главные свойства эвольвенты: нормаль
в любой точке С эвольвенты Э1 − это касательная к основной окружности;
радиус кривизны эвольвенты в точке С – отрезок СВ1, т.е. основная окружность является геометрическим местом центров кривизны.
Слайд 1908/16/2019
УМПО. Лекция № 2
Силы в зацеплении прямозубой передачи
Fn =
Ft + Fr
Ft = T/rw
Fr = Ft × tg α
По
линии KK ┴ NN действует сила трения Ff=fFn, где f –коэффициент трения скольжения.
Слайд 2008/16/2019
УМПО. Лекция № 2
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Тексты лекций по курсу «Узлы
и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П.
– Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант)2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.
Слайд 2108/16/2019
УМПО. Лекция № 2
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Назовите основные достоинства зубчатых передач.
По
каким признакам классифицируются зубчатые передачи?
Назовите основные параметры зубчатых передач.
Что такое
модуль зубчатой передачи?Как определить передаточное отношение многоступенчатой зубчатой передачи?
Сформулируйте и докажите основную теорему зацепления.
