ПЕРСПЕКТИВЫ И ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕГАЮЩИХ СИСТЕМ ОСВЕЩЕНИЯ

Содержание

Потенциал энергосбереженияДо 60% электроэнергии, потребляемой осветительными установками (ОУ) в общественных зданиях, на спортивных площадках или территории, может быть сэкономлено, если использовать современные технологии повышения эффективности освещения.

Слайды и текст этой презентации

Слайд 1ПЕРСПЕКТИВЫ И ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕГАЮЩИХ СИСТЕМ ОСВЕЩЕНИЯ
Лекция 9

ПЕРСПЕКТИВЫ И ТЕХНОЛОГИИ ЭНЕРГОСБЕРЕГАЮЩИХ СИСТЕМ  ОСВЕЩЕНИЯЛекция 9

Слайд 2Потенциал энергосбережения
До 60% электроэнергии, потребляемой осветительными установками (ОУ) в общественных

зданиях, на спортивных площадках или территории, может быть сэкономлено, если

использовать современные технологии повышения эффективности освещения.
Потенциал энергосбереженияДо 60% электроэнергии, потребляемой осветительными установками (ОУ) в общественных зданиях, на спортивных площадках или территории, может

Слайд 3Потенциал энергосбережения
В целом эффективность любой ОУ зависит прежде всего от:
световой

отдачи источников света (ИС) и их срока службы;
КПД светильников;
стабильности параметров

светильников на протяжении эксплуатации, и в частности характеристик ИС при работе их в светильнике;
оптимизации режима работы ОУ.
Потенциал энергосбереженияВ целом эффективность любой ОУ зависит прежде всего от:световой отдачи источников света (ИС) и их срока

Слайд 415 %
137.5
млрд. кВт*ч в год
85 %
Расходы ЭЭ на освещение составляют

15 % от общего электропотребления в стране

15 %137.5млрд. кВт*ч в год85 %Расходы ЭЭ на освещение составляют 15 % от общего электропотребления в стране

Слайд 5УСТАНОВЛЕННАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ СИСТЕМ ОСВЕЩЕНИЯ ПО СЕКТОРАМ ПОТРЕБЛЕНИЯ
ПРОМЫШЛЕННОСТЬ
И КОММЕРЧЕСКИЕ
ЗДАНИЯ
УЛИЧНОЕ
ОСВЕЩЕНИЕ
28000 Мвт
15000 Мвт
8000

Мвт
12000 Мвт
1500 Мвт

УСТАНОВЛЕННАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ СИСТЕМ ОСВЕЩЕНИЯ ПО СЕКТОРАМ ПОТРЕБЛЕНИЯПРОМЫШЛЕННОСТЬИ КОММЕРЧЕСКИЕЗДАНИЯУЛИЧНОЕОСВЕЩЕНИЕ28000 Мвт15000 Мвт8000 Мвт12000 Мвт1500 Мвт

Слайд 6ПОТЕНЦИАЛ ЭНЕРГОСБЕРЕЖЕНИЯ ПО СЕКТОРАМ
ТЕХНИЧЕСКИЙ ПОТЕНЦИАЛ ( млрд. кВт * ч в

год )
ЭНЕРГОПОТРЕБЛЕНИЕ ( млрд. кВт * ч в год )
70
30
25
15
11
16
22
8

ПОТЕНЦИАЛ ЭНЕРГОСБЕРЕЖЕНИЯ ПО СЕКТОРАМТЕХНИЧЕСКИЙ ПОТЕНЦИАЛ ( млрд. кВт * ч в год )ЭНЕРГОПОТРЕБЛЕНИЕ ( млрд. кВт *

Слайд 7СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ УДЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ В СИСТЕМАХ ОСВЕЩЕНИЯ
ЖИЛЫЕ ДОМА
(Вт/м2 на 100 лк

освещения )
КОММЕРЧЕСКИЕ, ПРОМЫШЛЕННЫЕ
И ОБЩЕСТВЕННЫЕ ЗДАНИЯ
(Вт/м2 на 100 лк освещения )
ИНДЕКС

КАЧЕСТВА СВЕТА В РАБОЧИХ ПОМЕЩЕНИЯХ
( ОФИСЫ, МАГАЗИНЫ, КЛАССЫ ) Ra

10
Россия

4
Япония

6
Европа и США

8
Россия

2,5
Япония

4
Европа и США

55
Россия

80
Япония

80
Европа и США

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ УДЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ В СИСТЕМАХ ОСВЕЩЕНИЯЖИЛЫЕ ДОМА(Вт/м2 на 100 лк освещения )КОММЕРЧЕСКИЕ, ПРОМЫШЛЕННЫЕИ ОБЩЕСТВЕННЫЕ ЗДАНИЯ(Вт/м2

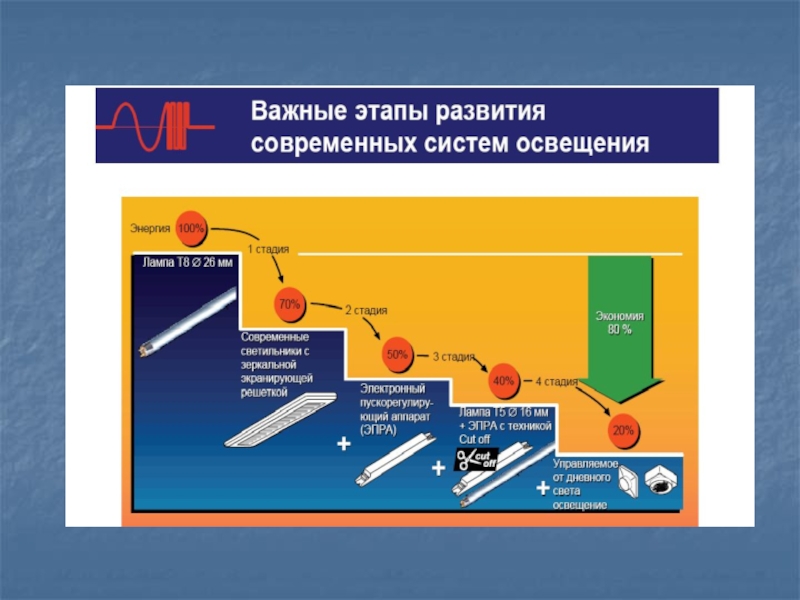

Слайд 8Технологии освещения 2008 – 2012 г.

Технологии освещения  2008 – 2012 г.

Слайд 9Состав осветительных приборов
Весь комплекс технических средств в ОУ составляют:
источники света

(лампы);
осветительные приборы (светильники);
пускорегулирующие аппараты;
аппаратура систем автоматизированного управления освещением.

Состав осветительных приборовВесь комплекс технических средств в ОУ составляют:источники света (лампы);осветительные приборы (светильники);пускорегулирующие аппараты;аппаратура систем автоматизированного управления

Слайд 10Характеристики источников света

Характеристики источников света

Слайд 11Характеристики источников света

Характеристики источников света

Слайд 15Используемая лампа
Светоотдача лампы
Потери в пускорегулирующей
аппаратуре (ПРА)
Эффективность отражателя
Управление
Срок службы

лампы
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ
ПАРАМЕТРЫ ОСВЕТИТЕЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ТИПОВОЙ
ОСВЕТИТЕЛЬНЫЙ
ПРИБОР
ЭНЕРГОЭФФЕКТИВНЫЙ
ОСВЕТИТЕЛЬНЫЙ
ПРИБОР
Т5
100 Лм / Вт


75

%
Встроенный модуль
20000 часов
60 %

T12
75 Лм / Вт


50 %
нет
5000 часов
-

25 %

10 %

Используемая лампаСветоотдача лампы Потери в пускорегулирующейаппаратуре (ПРА) Эффективность отражателяУправлениеСрок службы лампыЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИПАРАМЕТРЫ ОСВЕТИТЕЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙТИПОВОЙОСВЕТИТЕЛЬНЫЙПРИБОРЭНЕРГОЭФФЕКТИВНЫЙОСВЕТИТЕЛЬНЫЙПРИБОРТ5100

Слайд 18Осветительные приборы

Осветительные приборы

Слайд 21Световые акценты и местное освещение
Светодиодные технологии

Световые акценты и местное освещениеСветодиодные технологии

Слайд 22ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ НА ОСВЕЩЕНИЕ В ЖИЛЫХ ЗДАНИЯХ
ПЕРЕДАЧА
35 %
ГЕНЕРАЦИЯ
40 %
ТОПЛИВО
100

%
СВЕТ
10 %
СВЕТ
1,5 %

ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ  НА ОСВЕЩЕНИЕ В ЖИЛЫХ ЗДАНИЯХПЕРЕДАЧА35 %ГЕНЕРАЦИЯ40 %ТОПЛИВО100 %СВЕТ10 %СВЕТ1,5 %

Слайд 23СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ СТОИМОСТИ ИСТОЧНИКОВ СВЕТА
USD / 1000 Лм
СВЕТОДИОДЫ
ВЫСОКОЭФФЕКТИВНЫЕ
ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ СТОИМОСТИ ИСТОЧНИКОВ СВЕТАUSD / 1000 ЛмСВЕТОДИОДЫВЫСОКОЭФФЕКТИВНЫЕГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Слайд 24Реконструкция систем освещения
Варианты технических решения. Потенциал

Реконструкция систем освещенияВарианты технических решения. Потенциал

Слайд 25Анализ состояния систем освещения
Площадь помещений
Структура помещений по назначению
Режим работы
Состояние

естественного освещения
Технологии освещения и оборудование
Расчетные значения электрической мощности и электропотребления

Анализ состояния систем освещенияПлощадь помещенийСтруктура помещений по назначениюРежим работы Состояние естественного освещенияТехнологии освещения и оборудованиеРасчетные значения электрической

Слайд 26ВЫБОР ТЕХНОЛОГИИ ЭНЕРГОЭФФЕКТИВНОГО ОСВЕЩЕНИЯ
Анализ качественных требований к освещению
Анализ конструкции и

состояния помещений и электрической сети
Расчет типовых решений
Расчет удельной стоимости
Анализ сроков

окупаемости
ВЫБОР ТЕХНОЛОГИИ ЭНЕРГОЭФФЕКТИВНОГО ОСВЕЩЕНИЯАнализ качественных требований к освещениюАнализ конструкции и состояния помещений и электрической сетиРасчет типовых решенийРасчет

Слайд 27Технологии для типовых решений
Компактные люминесцентные лампы (КЛЛ) с корректором мощности

(15 000 часов)
Светильник с КЛЛ и оптико- акустическим датчиком
Галогеновые лампы

накаливания на сетевое напряжение для систем освещения с режимом работы менее 1000 часов в год
Люминесцентные светильники с ЭПРА и модулем управления DALI
Светодиодные светильники для мест общего пользования без естественного освещения и для дежурного освещения (режим работы более 6000 часов в год)

Технологии для типовых решенийКомпактные люминесцентные лампы (КЛЛ) с корректором мощности (15 000 часов)Светильник с КЛЛ и оптико-

Слайд 28Используемая лампа
Светоотдача лампы
Потери в пускорегулирующей
аппаратуре (ПРА)
Эффективность отражателя
Управление
Срок службы

лампы
ЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИ
ПАРАМЕТРЫ ОСВЕТИТЕЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ
ТИПОВОЙ
ОСВЕТИТЕЛЬНЫЙ
ПРИБОР
ЭНЕРГОЭФФЕКТИВНЫЙ
ОСВЕТИТЕЛЬНЫЙ
ПРИБОР
Т5
100 Лм / Вт


75

%
Встроенный модуль
20000 часов
60 %

T12
75 Лм / Вт


50 %
нет
5000 часов
-

25 %

10 %

Используемая лампаСветоотдача лампы Потери в пускорегулирующейаппаратуре (ПРА) Эффективность отражателяУправлениеСрок службы лампыЭКОНОМИЯ ЭЛЕКТРОЭНЕРГИИПАРАМЕТРЫ ОСВЕТИТЕЛЬНОГО ОБОРУДОВАНИЯ ДЛЯ ОБЩЕСТВЕННЫХ ЗДАНИЙТИПОВОЙОСВЕТИТЕЛЬНЫЙПРИБОРЭНЕРГОЭФФЕКТИВНЫЙОСВЕТИТЕЛЬНЫЙПРИБОРТ5100

Слайд 30Осветительные приборы

Осветительные приборы

Слайд 31Типовой расчет освещения аудитории

Типовой расчет освещения аудитории

Слайд 34Управление освещением

Управление освещением

Слайд 35Управление освещением
Система управления освещением состоит из датчика присутствия (объемных, или

акустических); датчика уровня естественной освещенности и контроллера - реле.
Экономия электроэнергии

- до 50%.
Управление освещениемСистема управления освещением состоит из датчика присутствия (объемных, или акустических); датчика уровня естественной освещенности и контроллера

Слайд 36Пример расчета затрат

Пример расчета затрат

Слайд 37Пример расчета эффективности

Пример расчета эффективности

Слайд 38Рекомендуемые европейские нормы освещения

Рекомендуемые европейские нормы освещения

Слайд 39Рекомендуемые нормы освещения для лекционных аудиторий, актовых залов и библиотек

Рекомендуемые нормы освещения для лекционных аудиторий, актовых залов и библиотек

Слайд 40Окупаемость проекта
Срок окупаемости проекта
Т = 2930/1249,4 =2,5 года

Окупаемость проектаСрок окупаемости проекта Т = 2930/1249,4 =2,5 года
