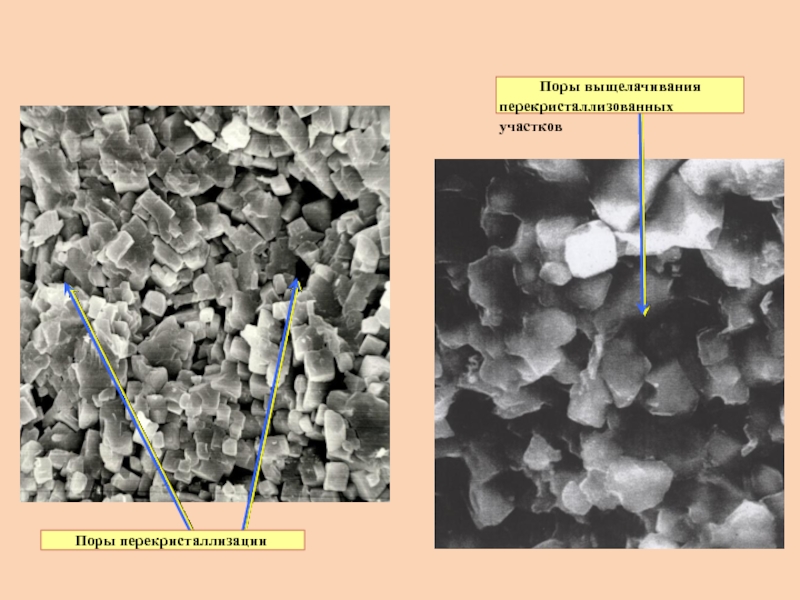

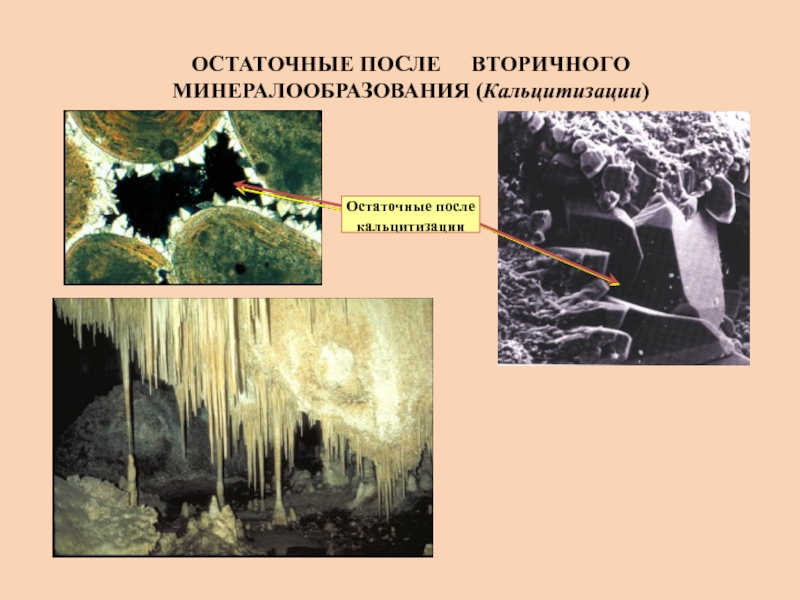

- 8. ОСТАТОЧНЫЕ ПОСЛЕ ВТОРИЧНОГОМИНЕРАЛООБРАЗОВАНИЯ (Кальцитизации)Остаточные после кальцитизации
- 9. Поры выщелачивания перекристаллизованных участковПоры перекристаллизации
- 10. По характеру смачиваемости поверхности твердой фазы различают
- 11. Для выделения коллекторов в разрезах скважин по
- 12. Для выделения коллекторов в разрезах скважин по
- 13. Слайд 13
- 14. Метод ГДК – ОПК более известен под
- 15. Принципиальная схема прибора ГДК – ОПК ОПРОБОВАНИЕ ПЛАСТОВ
- 16. Прямые качественные признаки являются наиболее надежным способом
- 17. Прямые качественные признаки выделения коллекторов Наличие глинистой
- 18. Прямые качественные признаки выделения коллекторов Методы получения
- 19. Слайд 19
- 20. Характеристика различных горных пород по конфигурации кривых
- 21. Косвенные качественные признаки обычно сопутствуют прямым признакам

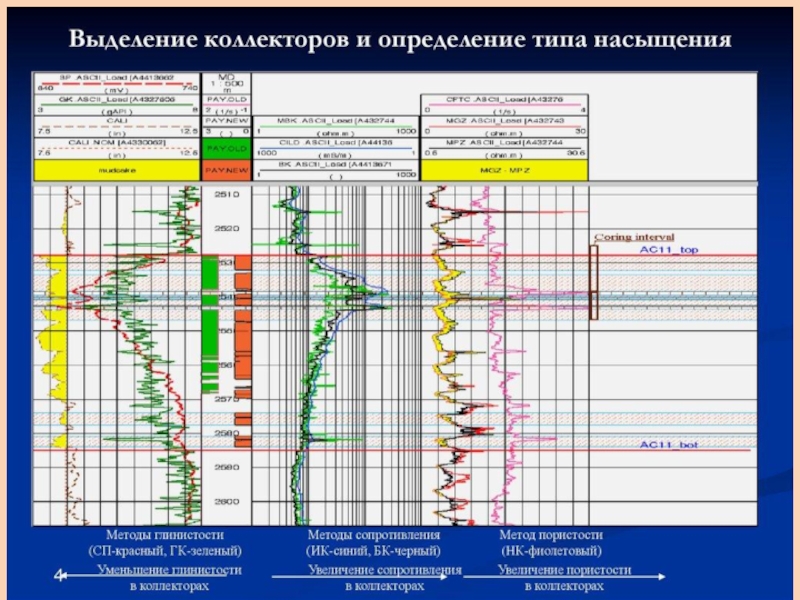

- 22. Выделение коллекторов
- 23. Выделение коллекторов
- 24. Слайд 24
- 25. Использование данных ГТИ для выделения коллекторовПри вскрытии
- 26. Диагностика наличия коллектора в том или ином
- 27. Наиболее надежно выделение коллекторов реализуется с использованием
- 28. Слайд 28
- 29. Выделение коллекторов с использованием количественных критериев основано
- 30. При использовании в качестве основного критерия результатов
- 31. Важнейшими исследованиями, необходимыми для получения зависимостей и
- 32. Пористость пород характеризуется коэффициентом пористости Кn, который
- 33. КОЛЛЕКТОРСКИЕ СВОЙСТВАПористостьОбщаяОбъем всех пустотОбъем породыОткрытаяОбъем сообщающихся пустот
- 34. В Лабораторных условиях на образцах пород величину
- 35. Слайд 35
- 36. Слайд 36

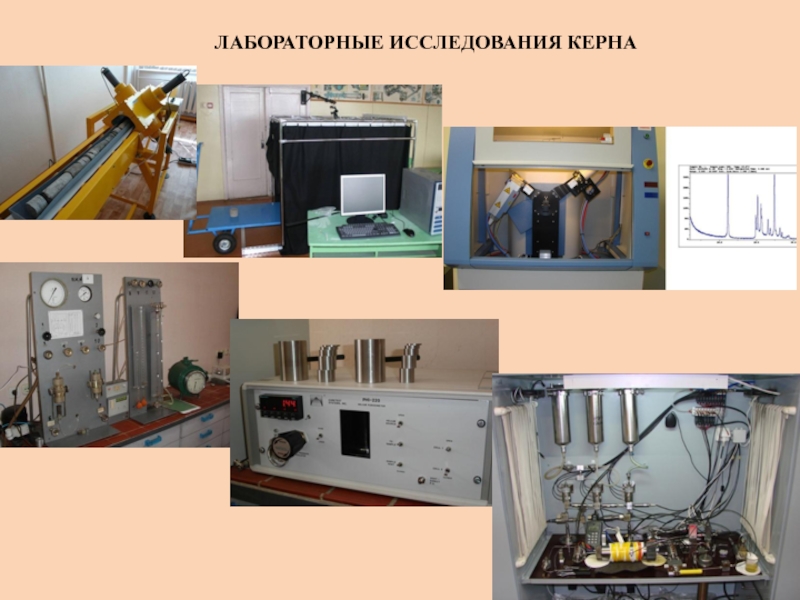

- 37. ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ КЕРНА
- 38. Пустоты по их форме различают трех видов:
- 39. Пористость может определяться как по данным отдельных

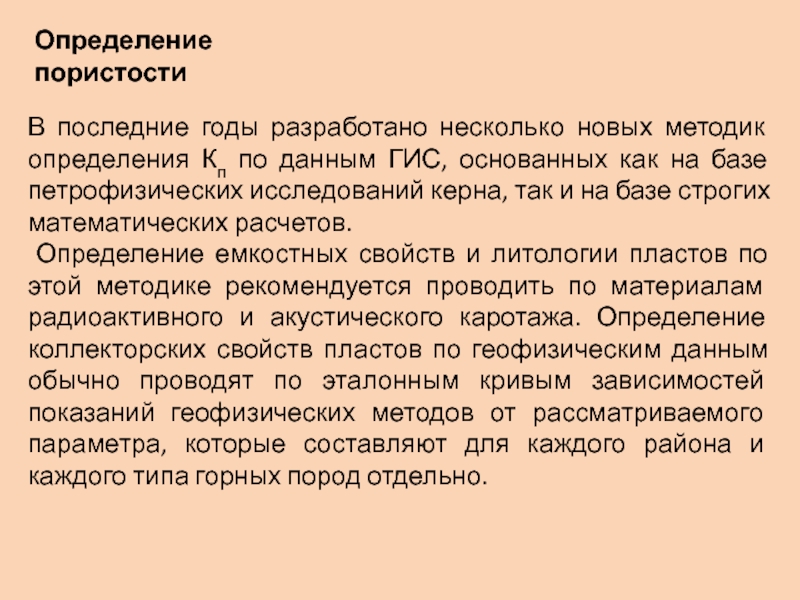

- 40. В последние годы разработано несколько новых методик

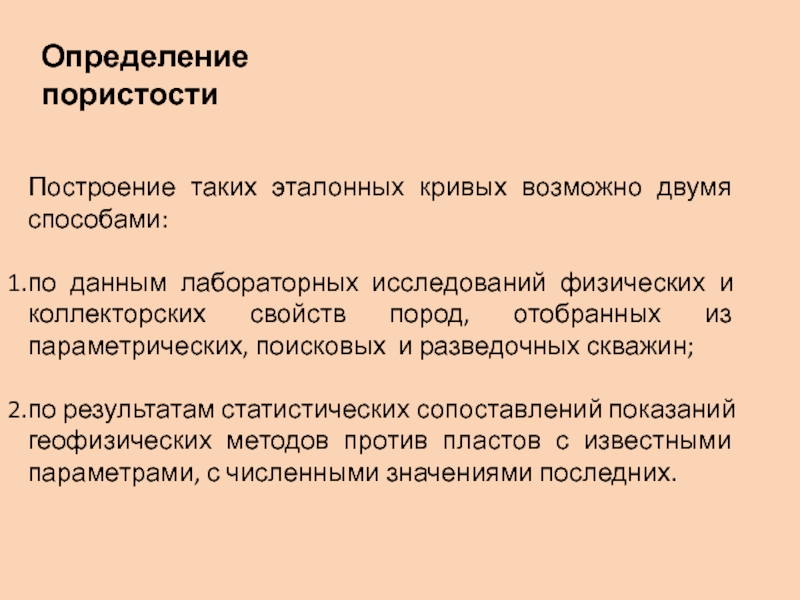

- 41. Построение таких эталонных кривых возможно двумя способами:
- 42. Достоверность сведений о средних значениях параметров пласта

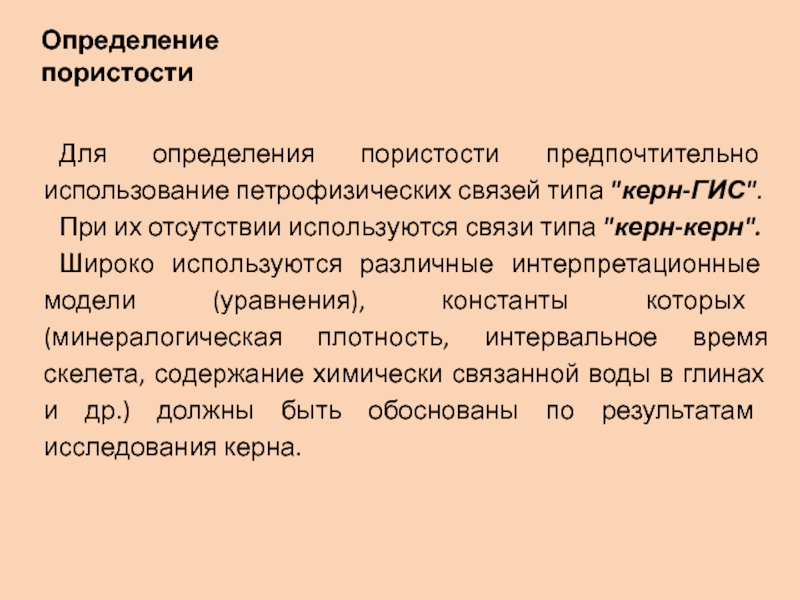

- 43. Для определения пористости предпочтительно использование петрофизических связей

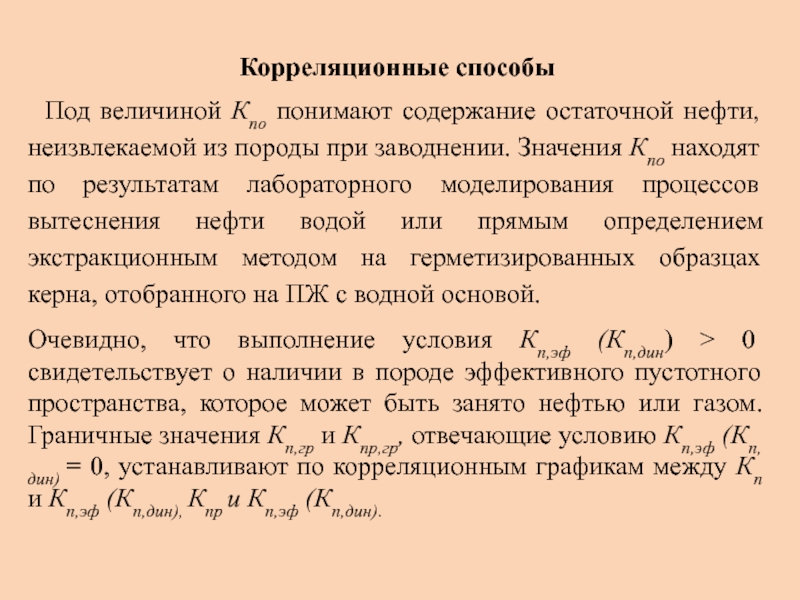

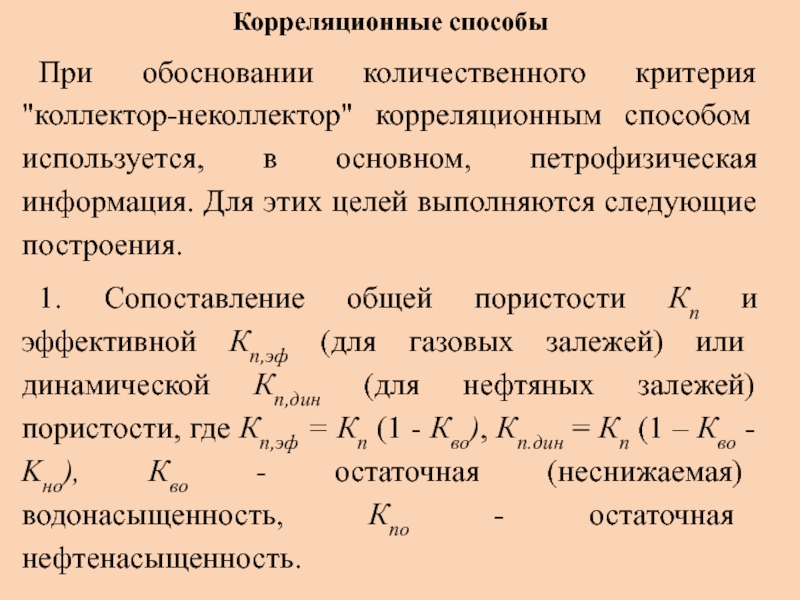

- 44. Корреляционные способыПри обосновании количественного критерия "коллектор-неколлектор" корреляционным
- 45. Корреляционные способыПод величиной Кno понимают содержание остаточной
- 46. Сопоставление эффективной пористости Кп,эф с пористостью Кп
- 47. Методические принципы нахождения основных связей сводятся к
- 48. в) в качестве насыщающей жидкости должна использоваться
- 49. Количество образцов, необходимых для построения связей "керн-керн",
- 50. Петрофизические зависимости (керн-керн и керн-ГИС)
- 51. Слайд 51

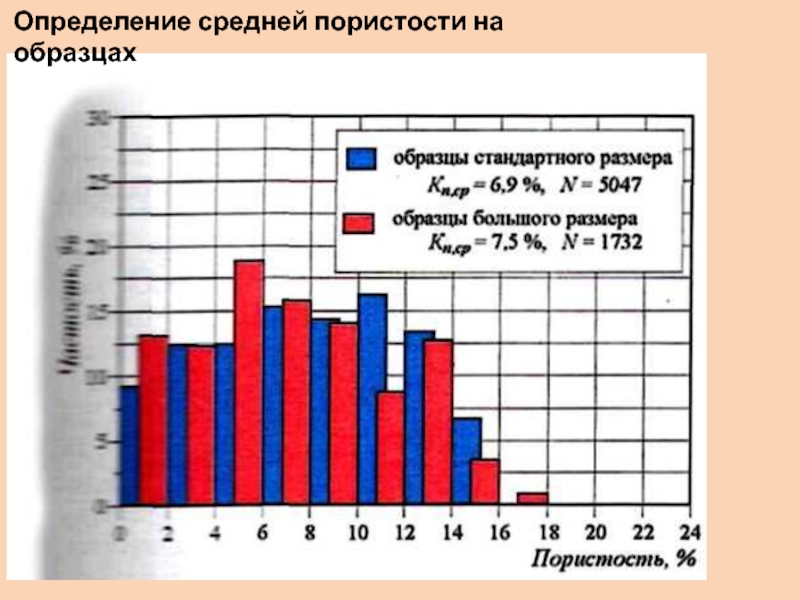

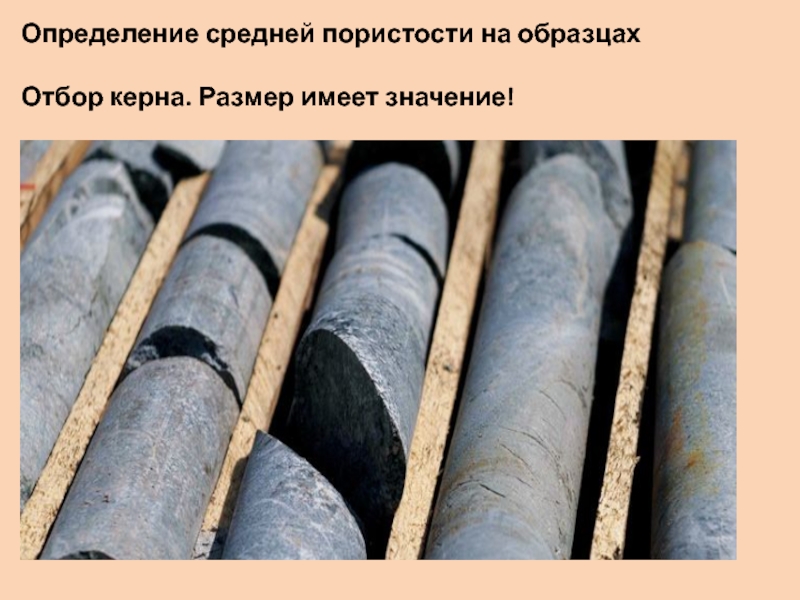

- 52. Определение средней пористости на образцах Отбор керна. Размер имеет значение!
- 53. Определение средней пористости на образцах

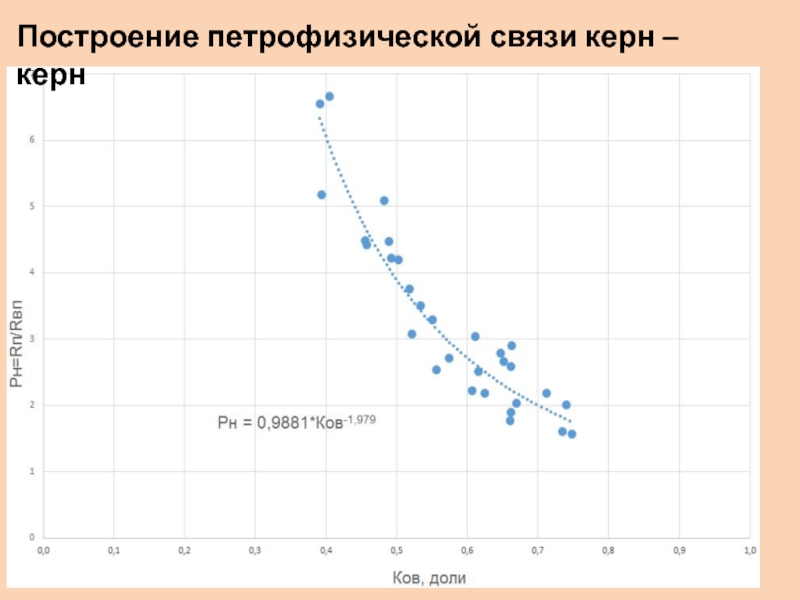

- 54. Построение петрофизической связи керн – керн

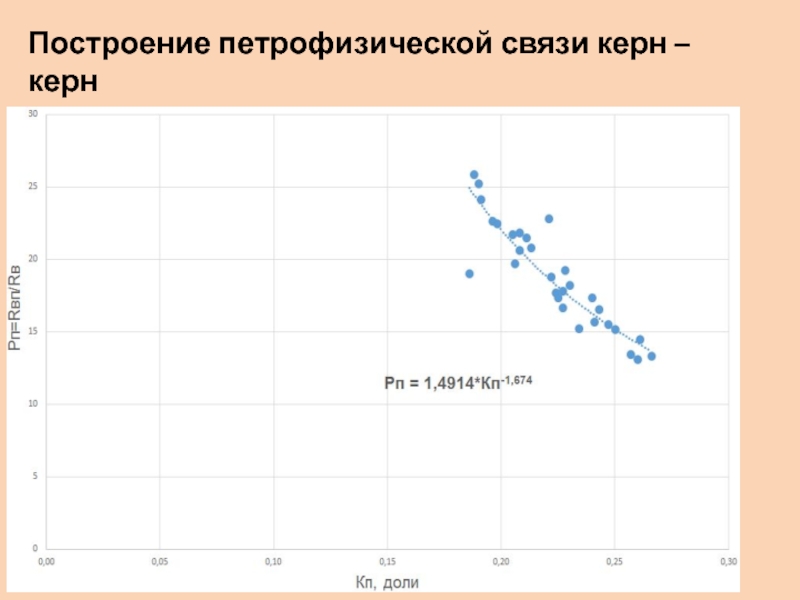

- 55. Построение петрофизической связи керн – керн

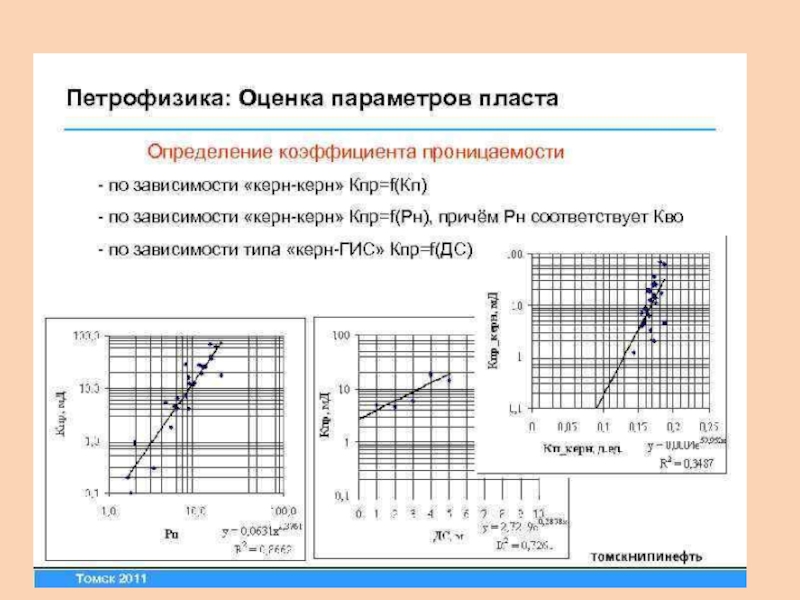

- 56. Петрофизические связи типа "керн-ГИС" получают по результатам

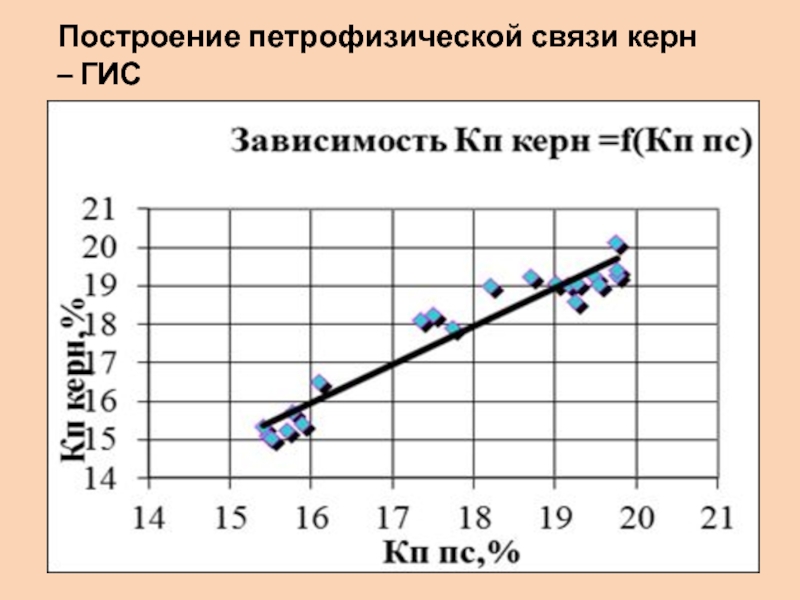

- 57. Построение петрофизической связи керн – ГИС

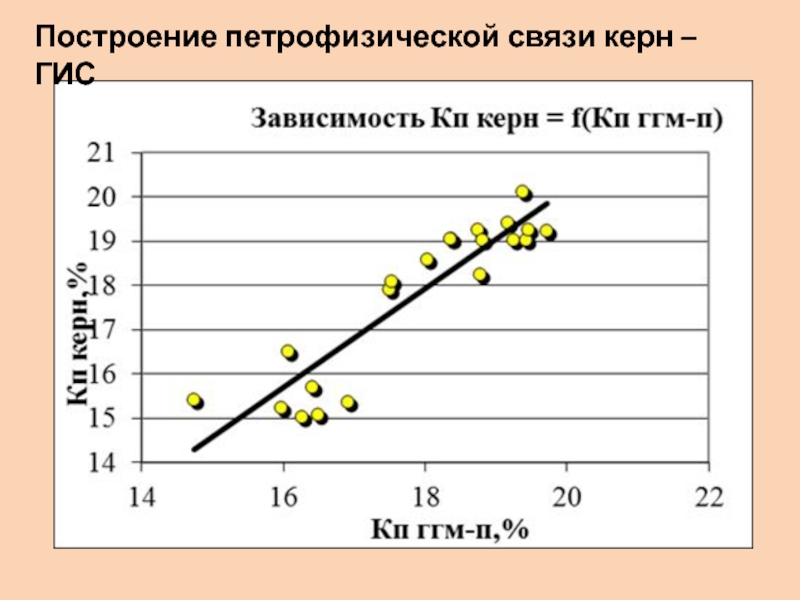

- 58. Построение петрофизической связи керн – ГИС
- 59. Значения Кn, используемые для получения связи, следует
- 60. Проницаемость – способность породы пропускать жидкость и
- 61. Скачать презентанцию
ВЫДЕЛЕНИЕ КОЛЛЕКТОРОВ
Слайды и текст этой презентации
Слайд 1ПОДСЧЕТ ЗАПАСОВ И ОЦЕНКА РЕСУРСОВ
ЛЕКЦИЯ 10
ВЫДЕЛЕНИЕ КОЛЛЕКТОРОВ

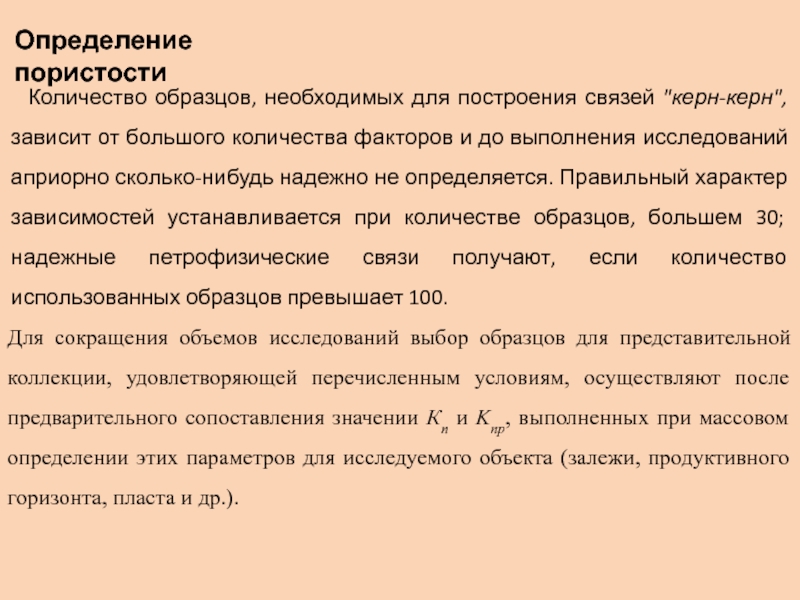

Определение пористости
Определение
нефтенасыщенности

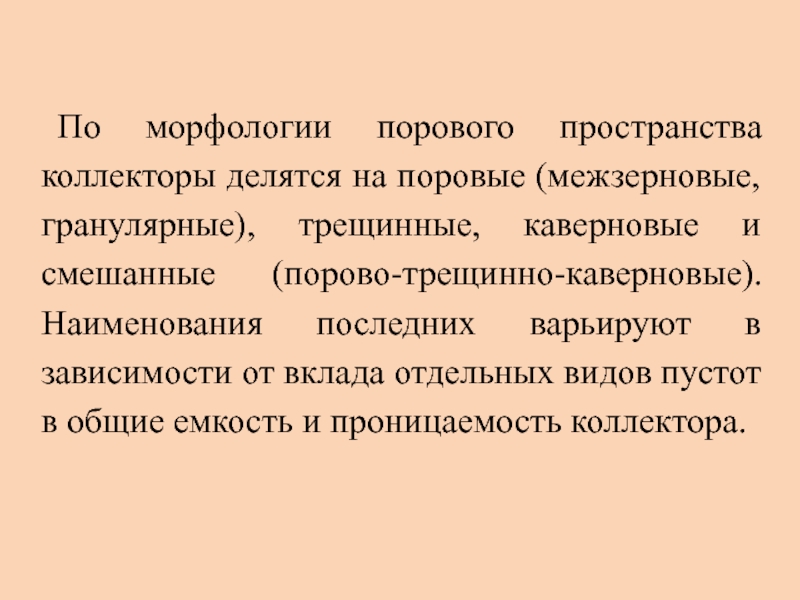

Слайд 3По морфологии порового пространства коллекторы делятся на поровые (межзерновые, гранулярные),
трещинные, каверновые и смешанные (порово-трещинно-каверновые). Наименования последних варьируют в зависимости
от вклада отдельных видов пустот в общие емкость и проницаемость коллектора.
Слайд 4Комбинированный

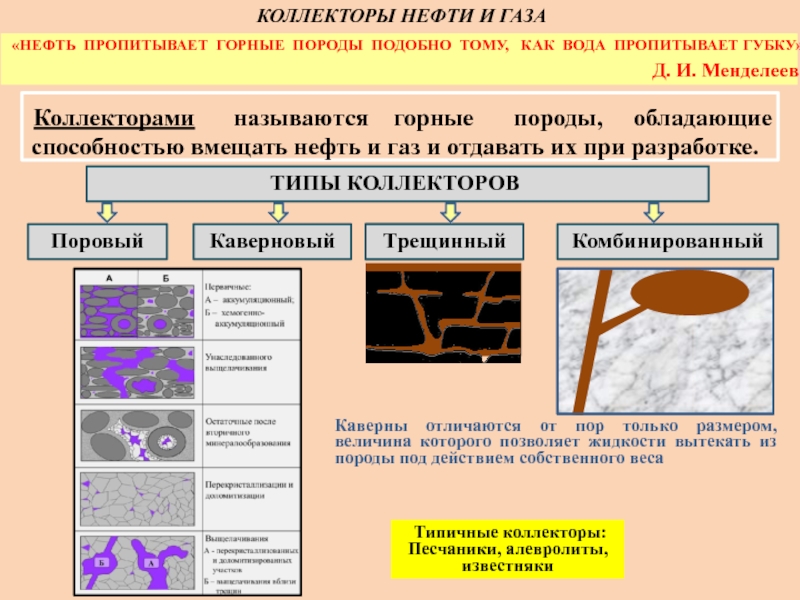

ТИПЫ КОЛЛЕКТОРОВ
Поровый
Трещинный
Каверновый
..
6 e
Каверны отличаются от пор только размером, величина которого
позволяет жидкости вытекать из породы под действием собственного веса
Типичные коллекторы:
Песчаники, алевролиты, известнякиКОЛЛЕКТОРЫ НЕФТИ И ГАЗА
«НЕФТЬ ПРОПИТЫВАЕТ ГОРНЫЕ ПОРОДЫ ПОДОБНО ТОМУ, КАК ВОДА ПРОПИТЫВАЕТ ГУБКУ»
Д. И. Менделеев
Коллекторами называются горные породы, обладающие
способностью вмещать нефть и газ и отдавать их при разработке.

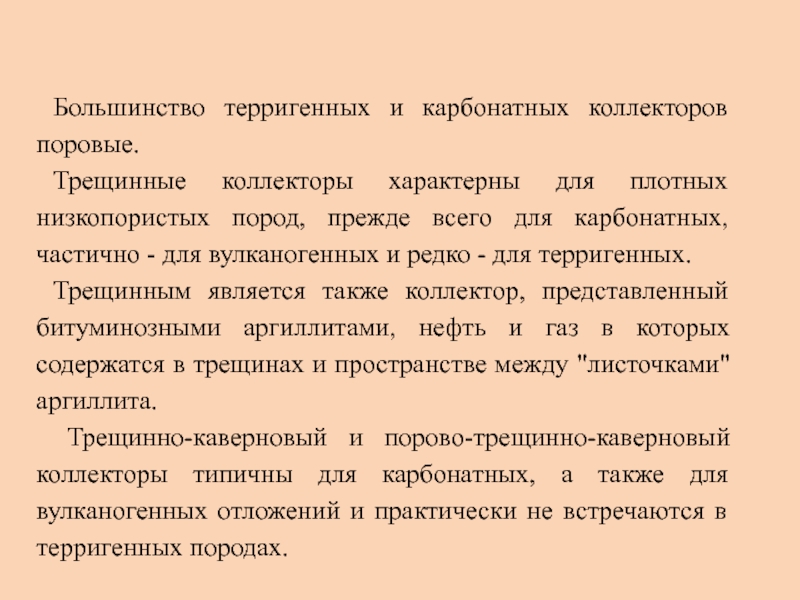

Слайд 5Большинство терригенных и карбонатных коллекторов поровые.
Трещинные коллекторы характерны для
плотных низкопористых пород, прежде всего для карбонатных, частично - для
вулканогенных и редко - для терригенных.Трещинным является также коллектор, представленный битуминозными аргиллитами, нефть и газ в которых содержатся в трещинах и пространстве между "листочками" аргиллита.
Трещинно-каверновый и порово-трещинно-каверновый коллекторы типичны для карбонатных, а также для вулканогенных отложений и практически не встречаются в терригенных породах.
Слайд 6КОЛЛЕКТОРЫ НЕФТИ И ГАЗА

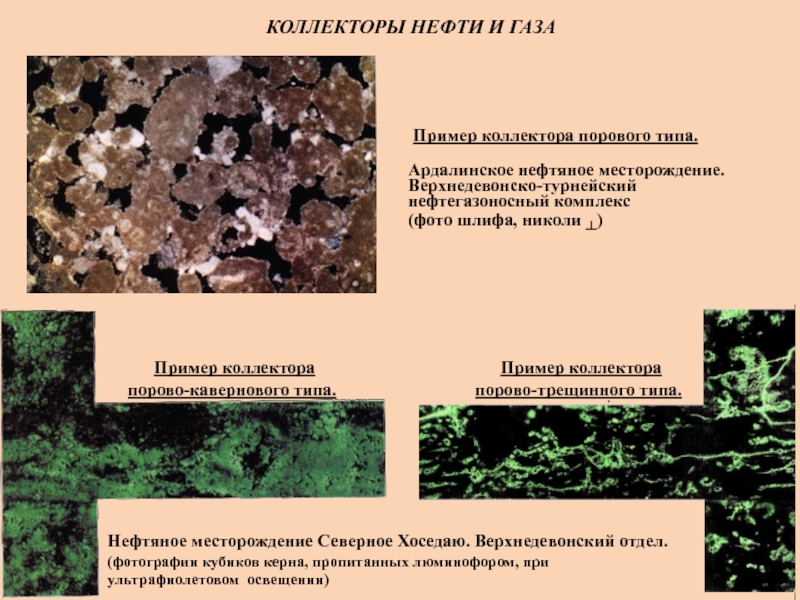

Нефтяное месторождение Северное Хоседаю. Верхнедевонский отдел. (фотографии
кубиков керна, пропитанных люминофором, при ультрафиолетовом освещении)
Пример коллектора порового типа.
Ардалинское
нефтяное месторождение. Верхнедевонско-турнейский нефтегазоносный комплекс(фото шлифа, николи ┴)
Пример коллектора
порово-кавернового типа.
Пример коллектора
порово-трещинного типа.

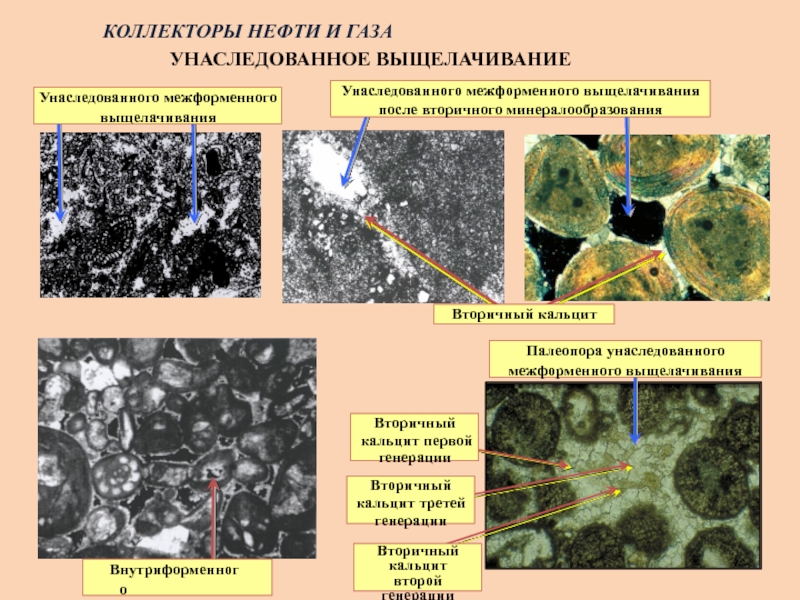

Слайд 7КОЛЛЕКТОРЫ НЕФТИ И ГАЗА
УНАСЛЕДОВАННОЕ ВЫЩЕЛАЧИВАНИЕ
Унаследованного межформенного выщелачивания
Палеопора унаследованного
межформенного выщелачивания
Унаследованного межформенного
выщелачивания
после вторичного минералообразования
Вторичный кальцит
Вторичный кальцит первой генерации
Вторичный кальцит второй генерации
Внутриформенного
выщелачиванияВторичный кальцит третей генерации

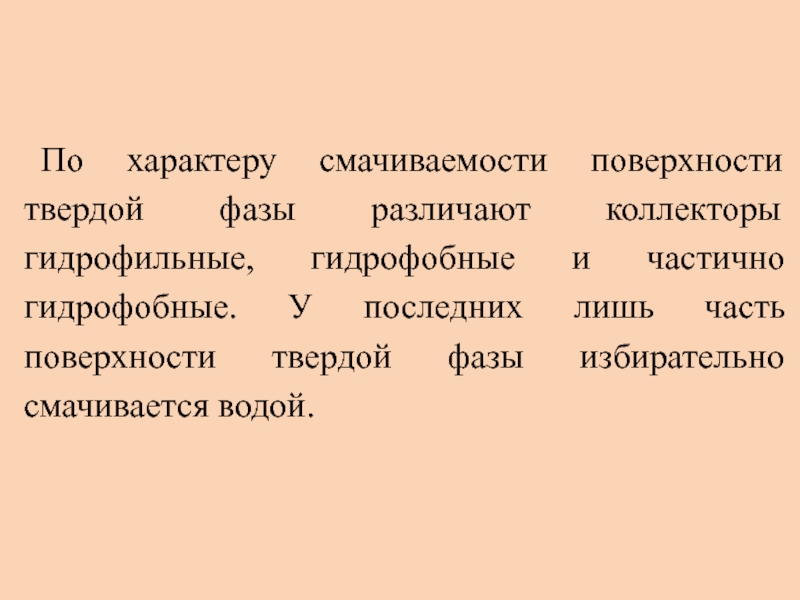

Слайд 10По характеру смачиваемости поверхности твердой фазы различают коллекторы гидрофильные, гидрофобные
и частично гидрофобные. У последних лишь часть поверхности твердой фазы
избирательно смачивается водой.

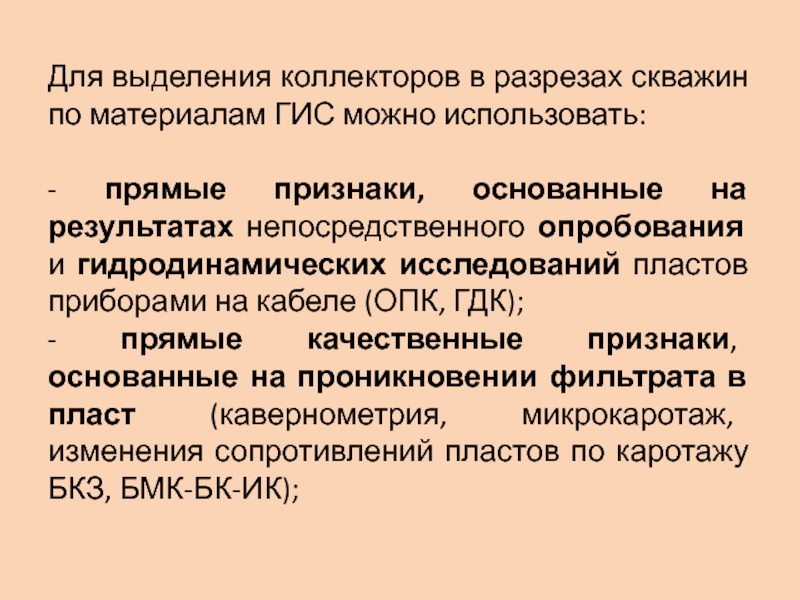

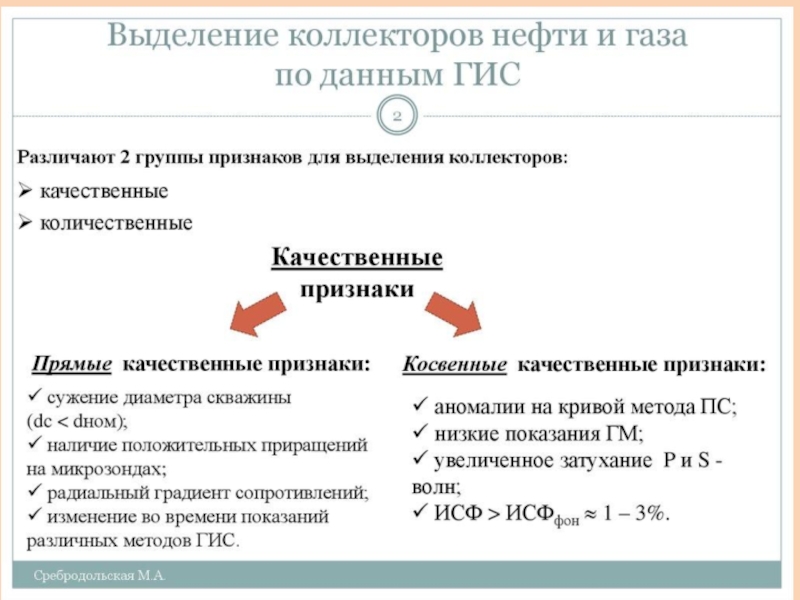

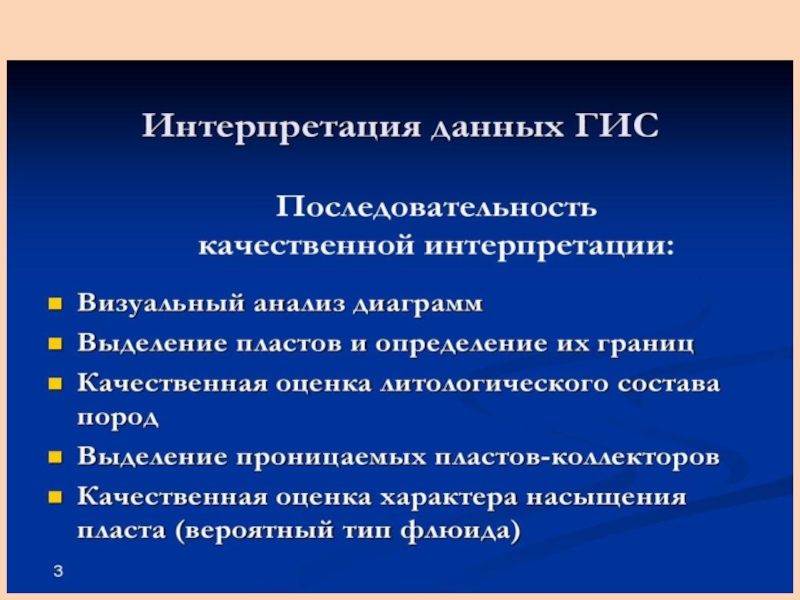

Слайд 11Для выделения коллекторов в разрезах скважин по материалам ГИС можно
использовать:
- прямые признаки, основанные на результатах непосредственного опробования и гидродинамических
исследований пластов приборами на кабеле (ОПК, ГДК);- прямые качественные признаки, основанные на проникновении фильтрата в пласт (кавернометрия, микрокаротаж, изменения сопротивлений пластов по каротажу БКЗ, БМК-БК-ИК);
Слайд 12Для выделения коллекторов в разрезах скважин по материалам ГИС можно
использовать:

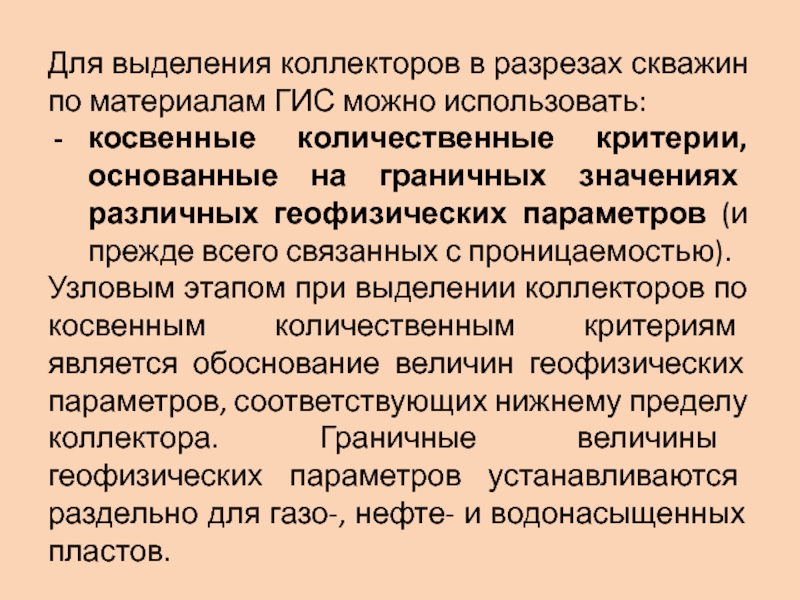

косвенные количественные критерии, основанные на граничных значениях различных геофизических параметров
(и прежде всего связанных с проницаемостью). Узловым этапом при выделении коллекторов по косвенным количественным критериям является обоснование величин геофизических параметров, соответствующих нижнему пределу коллектора. Граничные величины геофизических параметров устанавливаются раздельно для газо-, нефте- и водонасыщенных пластов.

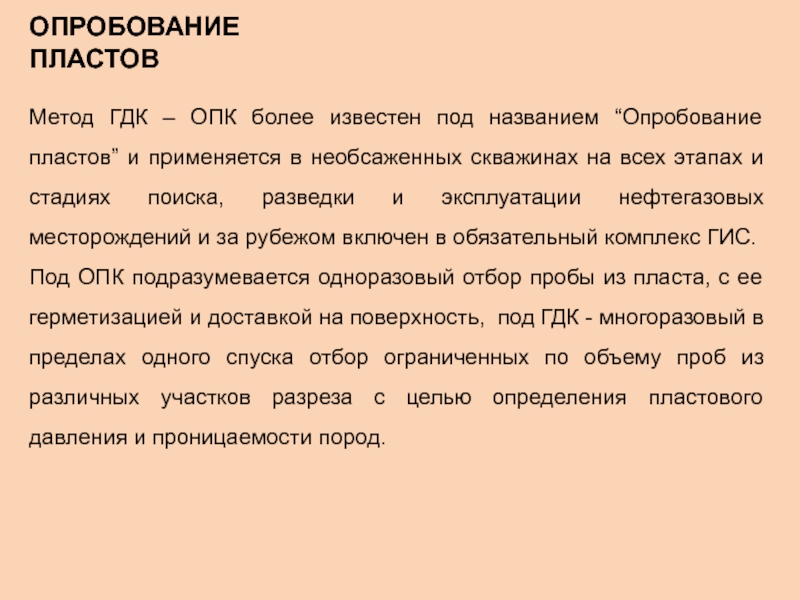

Слайд 14Метод ГДК – ОПК более известен под названием “Опpобование пластов”
и пpименяется в необсаженных скважинах на всех этапах и стадиях
поиска, pазведки и эксплуатации нефтегазовых местоpождений и за pубежом включен в обязательный комплекс ГИС.Под ОПК подpазумевается одноpазовый отбоp пpобы из пласта, с ее геpметизацией и доставкой на повеpхность, под ГДК - многоpазовый в пpеделах одного спуска отбоp огpаниченных по объему пpоб из pазличных участков pазpеза с целью опpеделения пластового давления и пpоницаемости поpод.

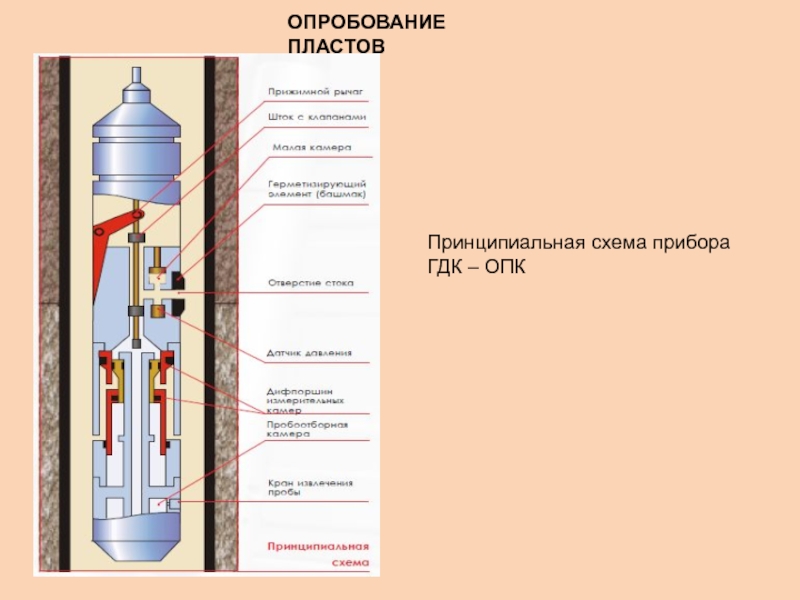

ОПРОБОВАНИЕ ПЛАСТОВ
Слайд 16Прямые качественные признаки являются наиболее надежным способом выделения коллекторов. Они
основаны на доказательстве подвижности пластовых флюидов. Таким доказательством является установление
факта наличия проникновения в пласты фильтрата ПЖ и формирования (или расформирования) зон проникновения; эти факты в большинстве случаев являются достаточным признаком коллектора.Признаками проникновения по данным ГИС являются:
сужение диаметра скважин, зафиксированное на кривой кавернометрии, вследствие образования глинистой или шламовой корки;
радиальный градиент сопротивлений, измеренных зондами с разной глубинностью исследований;
изменение показаний методов ГИС, выполненных по специальным методикам и фиксирующих формирование или расформирование зоны проникновения.
Слайд 17Прямые качественные признаки выделения коллекторов
Наличие глинистой (шламовой) корки
Наличие
положительных приращений на кривых микрокаротажа
Наличие радиального градиента сопротивлений
Методы получения прямых
признаков Повторные измерения сопротивлений
Повторные измерения ГК при принудительном задавливании
в пласты индикаторной (меченой) жидкости, содержащей
растворенные вещества с повышенной естественной радиоактивностью,
- методика "ГК-активация-ГК”
Слайд 18Прямые качественные признаки выделения коллекторов
Методы получения прямых признаков
Повторные
измерения НК при задавливании в пласты жидкости,
содержащей вещества с
высоким сечением поглощения нейтронов,-методика "НК-активация-НК“
Выделение коллекторов в разрезах скважин, бурящихся
с применением ПЖ на нефтяной основе
Выделение коллекторов по повторным замерам ПС при цементных заливках
Выделение коллекторов по данным ГИС, выполняемых в обсаженных скважинах

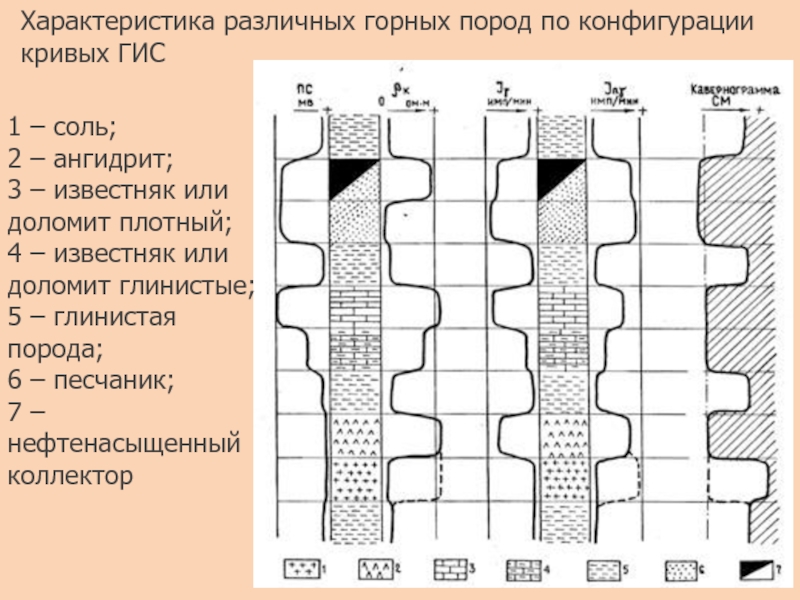

Слайд 20Характеристика различных горных пород по конфигурации кривых ГИС
1 – соль;
2 – ангидрит;
3 – известняк или доломит плотный;
4
– известняк или доломит глинистые; 5 – глинистая порода;
6 – песчаник;
7 – нефтенасыщенный коллектор
Слайд 21Косвенные качественные признаки обычно сопутствуют прямым признакам и характеризуют породы,
которые по своим емкостным свойствам и чистоте минерального скелета могут
принадлежать к коллекторам. К этим признакам относятся:аномалии на кривой самопроизвольной поляризации ПС (отрицательные, если удельное сопротивление ПЖ больше сопротивления пластовой воды, и положительные при их обратном соотношении);
низкие показания на кривой гамма-каротажа (ГК);
показания ядерно-магнитного каротажа (ЯМК), превышающие фоновые;
затухание упругих волн, создаваемое трещинами и кавернами, при акустическом каротаже.
Слайд 25Использование данных ГТИ для выделения коллекторов
При вскрытии коллектора происходит резкое
изменение механической скорости бурения (обычно в сторону увеличения) и наблюдаются
поглощение ПЖ или приток в скважину пластового флюида.Песчано-глинистые коллекторы, залегающие на относительно небольшой глубине (до 2,5 - 3 км), практически всегда уверенно выделяются по скорости бурения. Для них характерны незначительные поглощения ПЖ с быстрым снижением интенсивности поглощения. При вскрытии коллектора очень часто отмечается снижение давления в нагнетательной линии.
Повышение газопоказаний, соответствующее с учетом времени отставания моменту вскрытия коллектора, является дополнительным важным признаком коллектора.

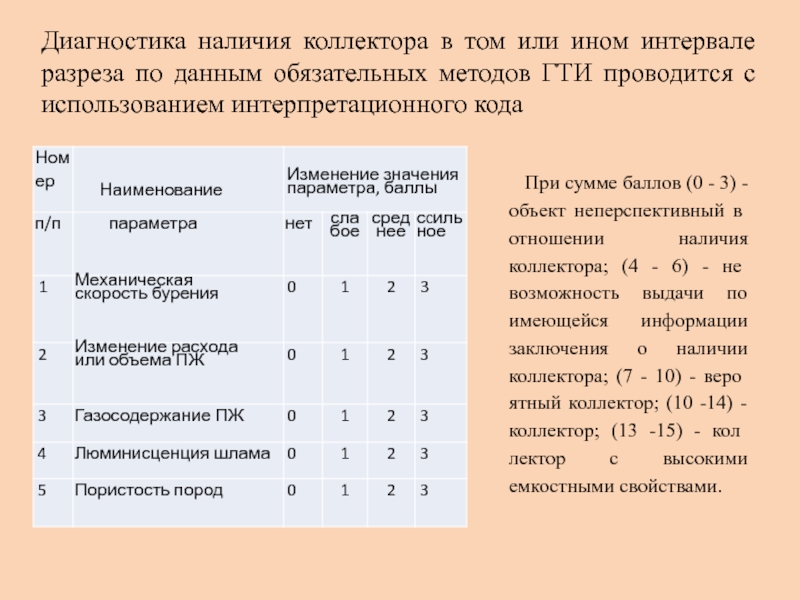

Слайд 26Диагностика наличия коллектора в том или ином интервале разреза по
данным обязательных методов ГТИ проводится с использованием интерпретационного кода
При сумме
баллов (0 - 3) - объект неперспективный в отношении наличия коллектора; (4 - 6) - невозможность выдачи по имеющейся информации заключения о наличии коллектора; (7 - 10) - вероятный коллектор; (10 -14) - коллектор; (13 -15) - коллектор с высокими емкостными свойствами.
Слайд 27Наиболее надежно выделение коллекторов реализуется с использованием прямых качественных признаков.
При отсутствии информации для этого выделение коллекторов реализуется на статистическом
уровне с использованием количественных критериев коллектора. Основными причинами отсутствия информации для выделения коллекторов по прямым признакам являются следующие:отсутствие в выполненном комплексе ГИС диаграмм методов, по которым устанавливается проникновение фильтрата ПЖ в пласт (МК, каверномер, БК+БМК, многозондовые БК, ИК, ВИКИЗ и др.); в абсолютном большинстве регионов в эксплуатационных скважинах эти диаграммы не записывают;
плохое качество диаграмм вышеназванных методов;
бурение скважин на токонепроводящих. малофильтрующихся или высокоминерализованных ПЖ;
бурение скважин на равновесии.

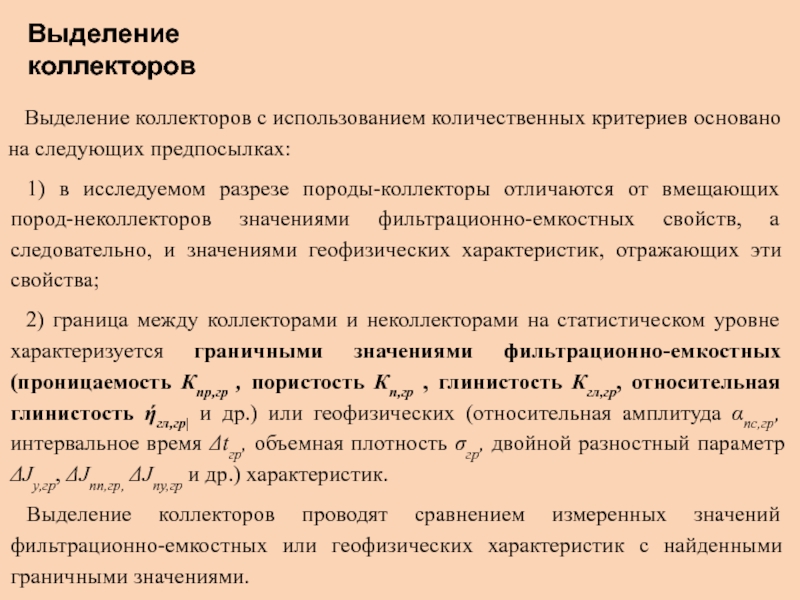

Слайд 29Выделение коллекторов с использованием количественных критериев основано на следующих предпосылках:
1)
в исследуемом разрезе породы-коллекторы отличаются от вмещающих пород-неколлекторов значениями фильтрационно-емкостных
свойств, а следовательно, и значениями геофизических характеристик, отражающих эти свойства;2) граница между коллекторами и неколлекторами на статистическом уровне характеризуется граничными значениями фильтрационно-емкостных (проницаемость Кпр,гр , пористость Кп,гр , глинистость Кгл,гр, относительная глинистость ήгл,гр| и др.) или геофизических (относительная амплитуда αпс,гр, интервальное время Δtгр, объемная плотность σгр, двойной разностный параметр ΔJy,гр, ΔJnn,гр, ΔJny,гр и др.) характеристик.
Выделение коллекторов проводят сравнением измеренных значений фильтрационно-емкостных или геофизических характеристик с найденными граничными значениями.

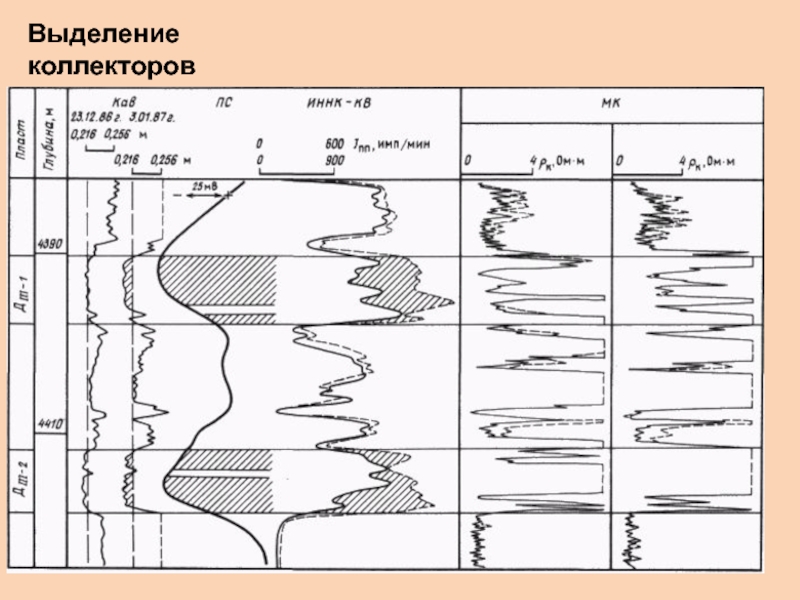

Выделение коллекторов
Слайд 30При использовании в качестве основного критерия результатов испытаний пластов граничные
значения выбранных параметров (Кп, Δt, αпс и др.) получают по
точкам пересечения интегральных функций распределения усредненных значений этих параметров (например, пористости) для объектов, давших притоки и бесприточных.Выделение коллекторов

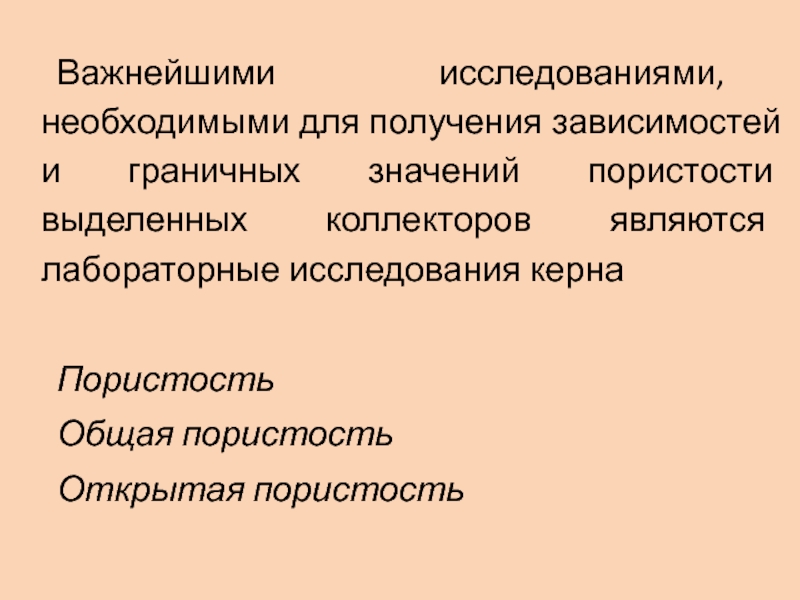

Слайд 31Важнейшими исследованиями, необходимыми для получения зависимостей и граничных значений пористости
выделенных коллекторов являются лабораторные исследования керна
Пористость
Общая пористость
Открытая пористость
Слайд 32Пористость пород характеризуется коэффициентом пористости Кn, который численно равен отношению
объема пор к общему объему породы и выражается в долях
единицы или в процентах.Различают пористость общую (полную), представленную всеми пустотами, открытую, образованную открытыми пустотами, сообщающимися межу собой и составляющими единую систему пор, и закрытую, образованную изолированными пустотами, не сообщающимся друг с другом и с основной системой открытых пор.
Слайд 33КОЛЛЕКТОРСКИЕ СВОЙСТВА
Пористость
Общая
Объем всех пустот
Объем породы
Открытая
Объем сообщающихся пустот Объем породы
Эффективная
Объем сообщающихся
пустот, не заполненных остаточной водой
Объем породы
Динамическая
Объем сообщающихся пустот, не заполненных
остаточной водойи остаточной нефтью Объем породы
Связанная и защемленная вода
Связанная и защемленная нефть
Объем остаточной водонасыщенности
Объем породы
Остаточная водонасыщенность – суммарное содержание в породе капиллярно-удержанной и физически связанной воды
Изолированная пора

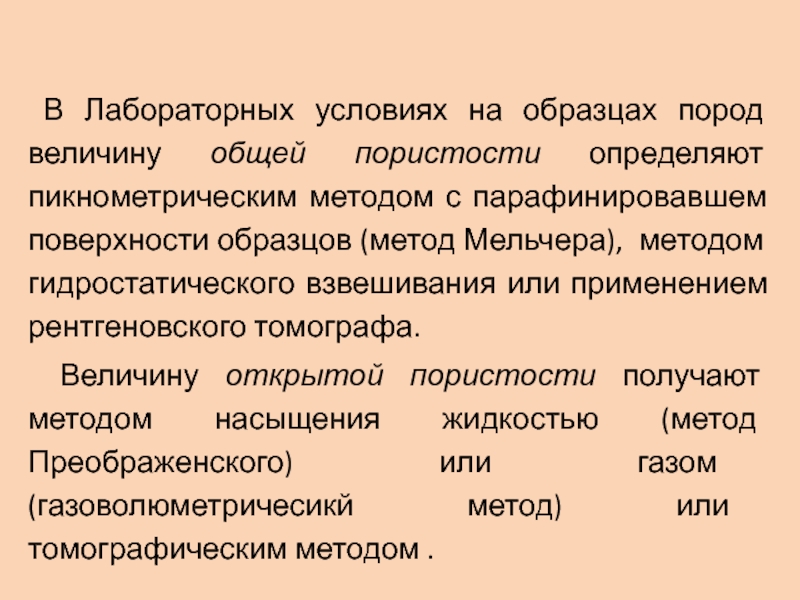

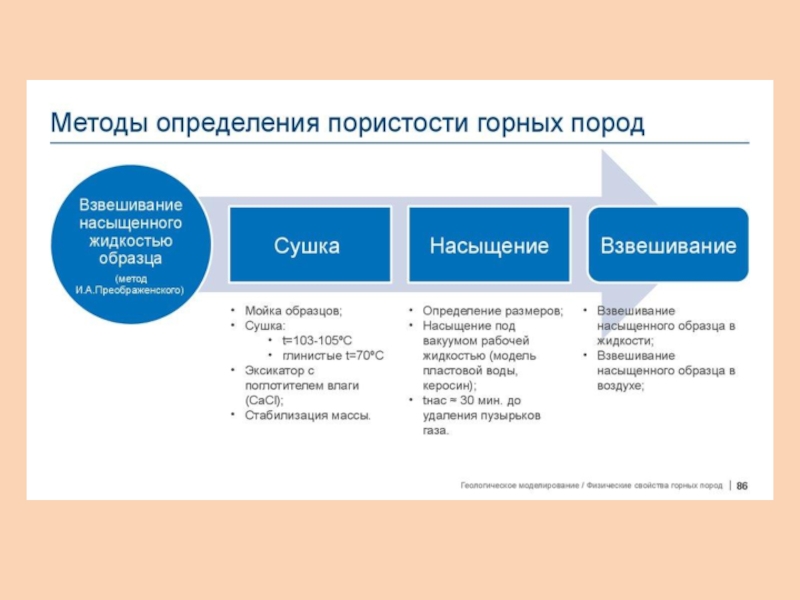

Слайд 34В Лабораторных условиях на образцах пород величину общей пористости определяют
пикнометрическим методом с парафинировавшем поверхности образцов (метод Мельчера), методом гидростатического
взвешивания или применением рентгеновского томографа.Величину открытой пористости получают методом насыщения жидкостью (метод Преображенского) или газом (газоволюметричесикй метод) или томографическим методом .

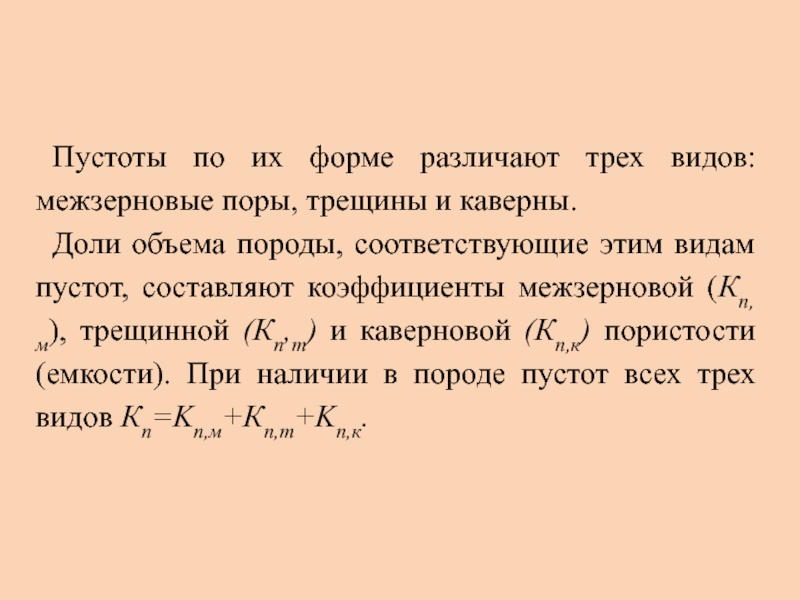

Слайд 38Пустоты по их форме различают трех видов: межзерновые поры, трещины
и каверны.
Доли объема породы, соответствующие этим видам пустот, составляют
коэффициенты межзерновой (Кn,м), трещинной (Кn,т) и каверновой (Кn,к) пористости (емкости). При наличии в породе пустот всех трех видов Кn=Kn,м+Кn,m+Kn,к.
Слайд 39Пористость может определяться как по данным отдельных видов ГИС (НК,
ГГКП, АК, ПС и др.), так и по комплексу этих

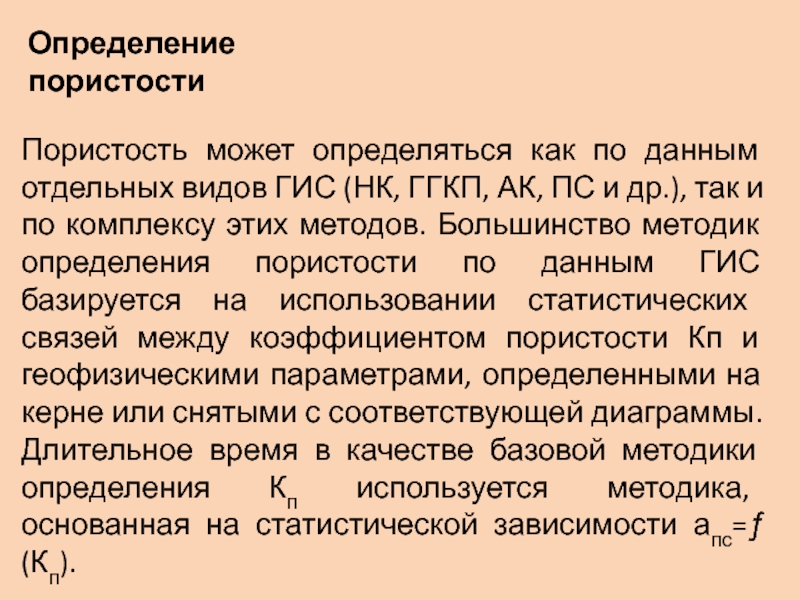

методов. Большинство методик определения пористости по данным ГИС базируется на использовании статистических связей между коэффициентом пористости Кп и геофизическими параметрами, определенными на керне или снятыми с соответствующей диаграммы. Длительное время в качестве базовой методики определения Кп используется методика, основанная на статистической зависимости апс=ƒ(Кп).Определение пористости
Слайд 40В последние годы разработано несколько новых методик определения Кп по
данным ГИС, основанных как на базе петрофизических исследований керна, так
и на базе строгих математических расчетов.Определение емкостных свойств и литологии пластов по этой методике рекомендуется проводить по материалам радиоактивного и акустического каротажа. Определение коллекторских свойств пластов по геофизическим данным обычно проводят по эталонным кривым зависимостей показаний геофизических методов от рассматриваемого параметра, которые составляют для каждого района и каждого типа горных пород отдельно.
Определение пористости
Слайд 41Построение таких эталонных кривых возможно двумя способами:
по данным лабораторных
исследований физических и коллекторских свойств пород, отобранных из параметрических, поисковых
и разведочных скважин;по результатам статистических сопоставлений показаний геофизических методов против пластов с известными параметрами, с численными значениями последних.
Определение пористости
Слайд 42Достоверность сведений о средних значениях параметров пласта определяют числом исследованных
образцов керна, отобранных из пласта. Принято считать, что для достаточно
однородных пластов сведения о величине средних значений его параметров достаточно достоверны, если на 1 м разреза приходится одно или более определений. С повышением неоднородности пласта число образцов керна должно быть увеличено. Обычно в песчано-глинистом разрезе наилучшие результаты дают электрические, а в карбонатном — радиоактивные методыОпределение пористости
Слайд 43Для определения пористости предпочтительно использование петрофизических связей типа "керн-ГИС".
При их
отсутствии используются связи типа "керн-керн".
Широко используются различные интерпретационные модели (уравнения),
константы которых (минералогическая плотность, интервальное время скелета, содержание химически связанной воды в глинах и др.) должны быть обоснованы по результатам исследования керна.Определение пористости
Слайд 44Корреляционные способы
При обосновании количественного критерия "коллектор-неколлектор" корреляционным способом используется, в
основном, петрофизическая информация. Для этих целей выполняются следующие построения.
1. Сопоставление
общей пористости Кп и эффективной Кп,эф (для газовых залежей) или динамической Кп,дин (для нефтяных залежей) пористости, где Кп,эф = Кп (1 - Кво), Кп.дин = Кn (1 – Кво - Kно), Кво - остаточная (неснижаемая) водонасыщенность, Кno - остаточная нефтенасыщенность.
Слайд 45Корреляционные способы
Под величиной Кno понимают содержание остаточной нефти, неизвлекаемой из
породы при заводнении. Значения Кno находят по результатам лабораторного моделирования
процессов вытеснения нефти водой или прямым определением экстракционным методом на герметизированных образцах керна, отобранного на ПЖ с водной основой.Очевидно, что выполнение условия Кп,эф (Кп,дин) > 0 свидетельствует о наличии в породе эффективного пустотного пространства, которое может быть занято нефтью или газом. Граничные значения Кп,гр и Кпр,гр, отвечающие условию Кп,эф (Кn,дин) = 0, устанавливают по корреляционным графикам между Кп и Кп,эф (Кn,дин), Кпр и Кп,эф (Кn,дин).
Слайд 47Методические принципы нахождения основных связей сводятся к следующему:
а) объем
выборки должен обеспечить представительность образцов во всем диапазоне изменения фильтрационно-емкостных
характеристик;б) подготовка образцов должна обеспечить сохранение коллекторских и физических свойств пород, в том числе при измерении электрических характеристик, когда должно наблюдаться равенство поверхностных свойств пород, имеющих место в пластовых условиях, свойствам керна в лабораторных условиях;
Определение пористости
Слайд 48в) в качестве насыщающей жидкости должна использоваться пластовая вода или
ее модель, обычно представляющая собой водный раствор хлористого натрия с
концентрацией, устанавливаемой по результатам химического анализа пластовых вод;г) исследования образцов глинистых, разбухающих и разрушающихся пород должны быть выполнены при насыщении образцов водным раствором хлористого кальция, смеси хлористого натрия и хлористого кальция или керосином;
д) при построении связей между Рп и Кп. Δt и Кп измерения должны выполняться в термобарических условиях, имитирующих пластовые.
Слайд 49Количество образцов, необходимых для построения связей "керн-керн", зависит от большого
количества факторов и до выполнения исследований априорно сколько-нибудь надежно не
определяется. Правильный характер зависимостей устанавливается при количестве образцов, большем 30; надежные петрофизические связи получают, если количество использованных образцов превышает 100.Для сокращения объемов исследований выбор образцов для представительной коллекции, удовлетворяющей перечисленным условиям, осуществляют после предварительного сопоставления значении Кп и Knр, выполненных при массовом определении этих параметров для исследуемого объекта (залежи, продуктивного горизонта, пласта и др.).
Определение пористости
Слайд 56Петрофизические связи типа "керн-ГИС" получают по результатам анализов керна и
интерпретации данных ГИС в базовых скважинах или пластопересечениях. В качестве
таких пластопересечений рекомендуются пласты, отвечающие следующим требованиям: а) толщина - не менее 1.5 м (для обеспечения надежности оценки любой геофизической характеристики, используемой для построения связи): б) вынос керна из исследуемых пластов (интервалов, долблений) - не менее 80%; в) плотность анализов -не менее 3-5 на 1 м вынесенного керна.Определение пористости
Слайд 59Значения Кn, используемые для получения связи, следует определять в условиях,
аналогичных пластовым, и необходимо приводить к ним, если измерения выполнены
при атмосферных условиях.Определение пористости

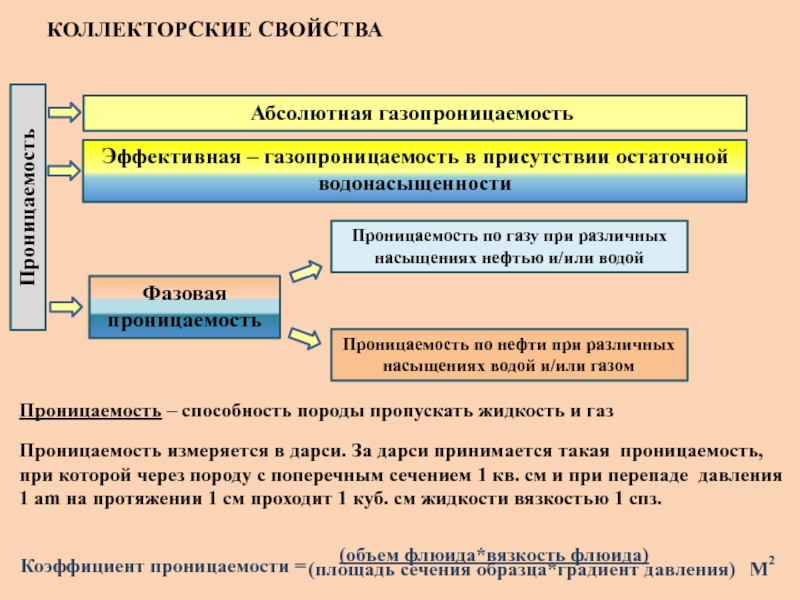

Слайд 60Проницаемость – способность породы пропускать жидкость и газ
Проницаемость измеряется в
дарси. За дарси принимается такая проницаемость, при которой через породу
с поперечным сечением 1 кв. см и при перепаде давления 1 am на протяжении 1 см проходит 1 куб. см жидкости вязкостью 1 спз.КОЛЛЕКТОРСКИЕ СВОЙСТВА
Проницаемость
Проницаемость по нефти при различных насыщениях водой и/или газом
Фазовая
проницаемость
Эффективная – газопроницаемость в присутствии остаточной
водонасыщенности
Абсолютная газопроницаемость
(площадь сечения образца*градиент давления)
Коэффициент проницаемости = (объем флюида*вязкость флюида)
М2
Проницаемость по газу при различных
насыщениях нефтью и/или водой
