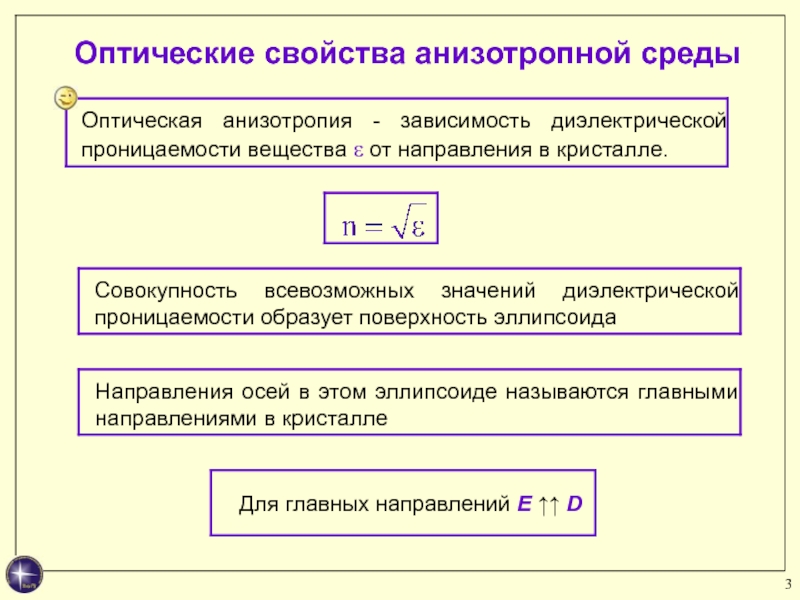

- 3. Оптические свойства анизотропной среды
- 4. - тензор диэлектрической проницаемости- электромагнитная волна, распространяющаяся в кристалле
- 5. Основной признак оптической анизотропии вещества − несовпадение
- 6. Структура электромагнитной волны в анизотропной среде Cвет
- 7. Величины, характеризующие структуру электромагнитной волны в каждой
- 8. Взаимное направление векторов для изотропной и анизотропной

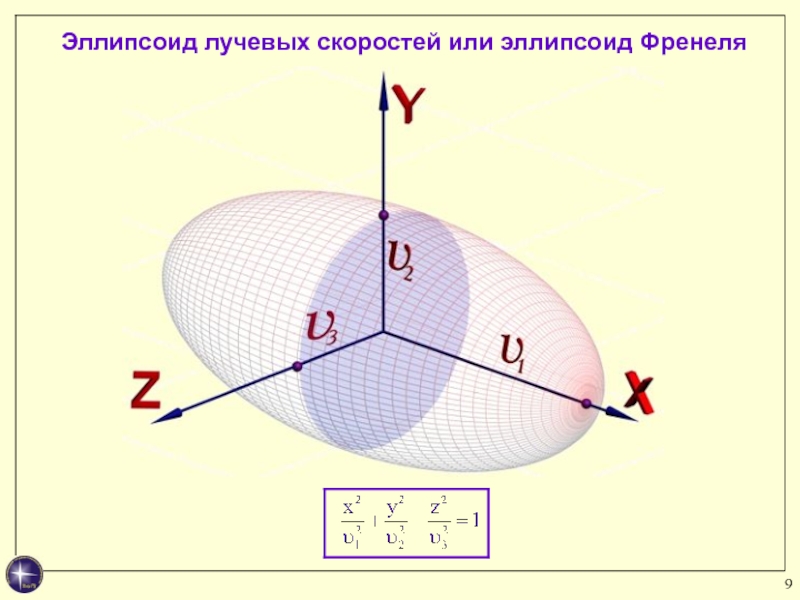

- 9. Эллипсоид лучевых скоростей или эллипсоид Френеля

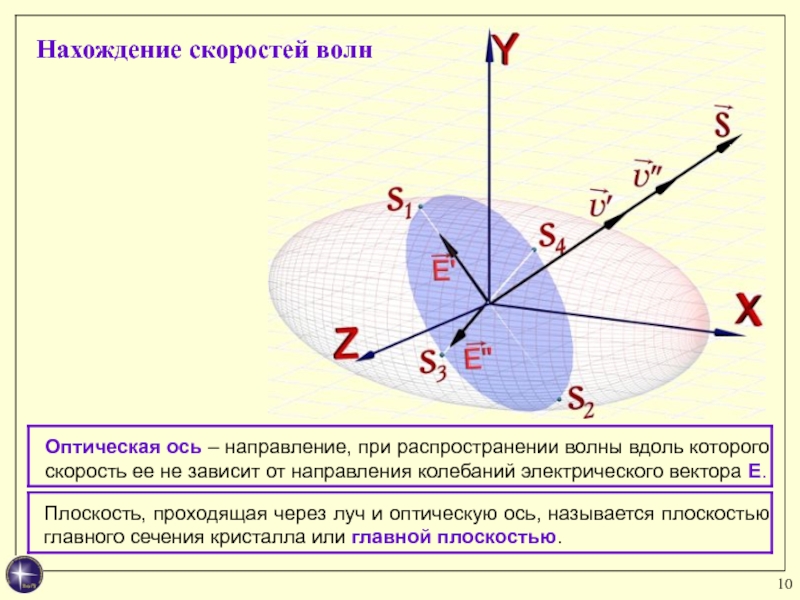

- 10. Нахождение скоростей волн

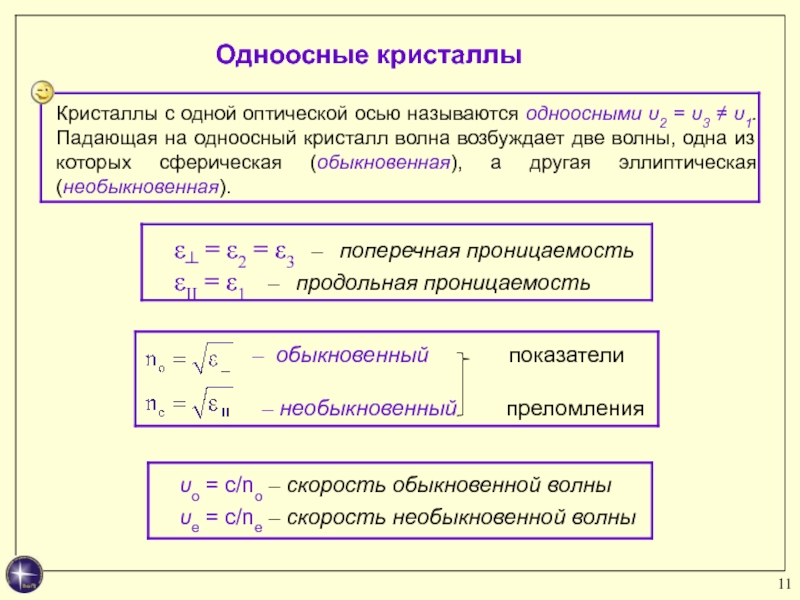

- 11. Одноосные кристаллы

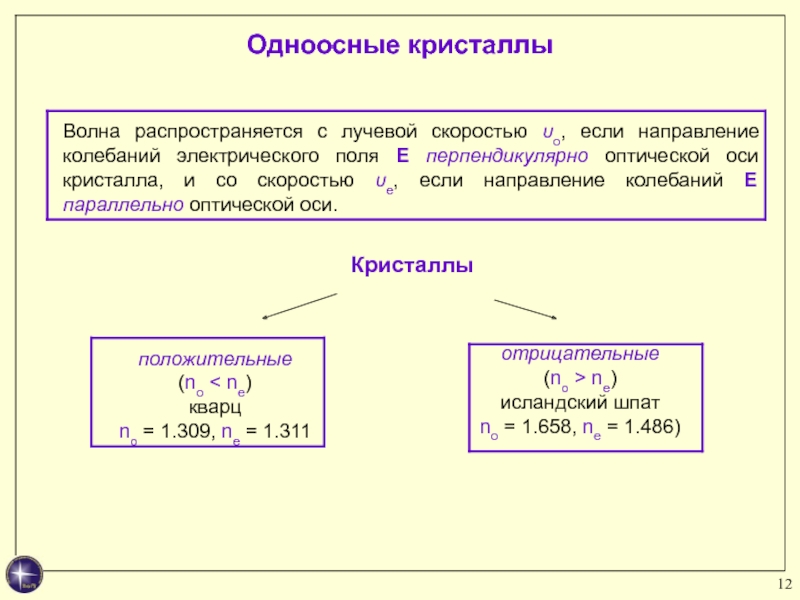

- 12. Одноосные кристаллы Кристаллыотрицательные (no > ne)исландский шпатno = 1.658, ne = 1.486)
- 13. Лучевые поверхности обыкновенной и необыкновенной волн в одноосных кристаллахположительный кристалл:отрицательный кристалл:

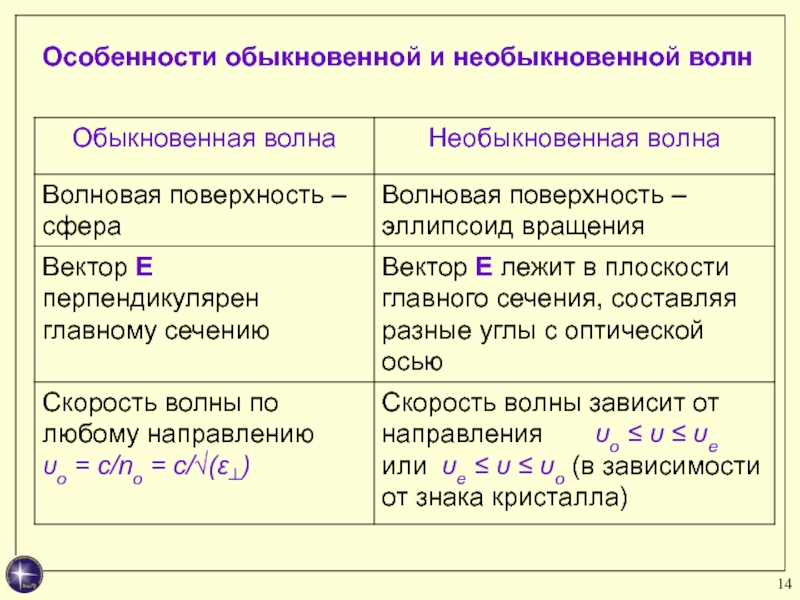

- 14. Особенности обыкновенной и необыкновенной волн

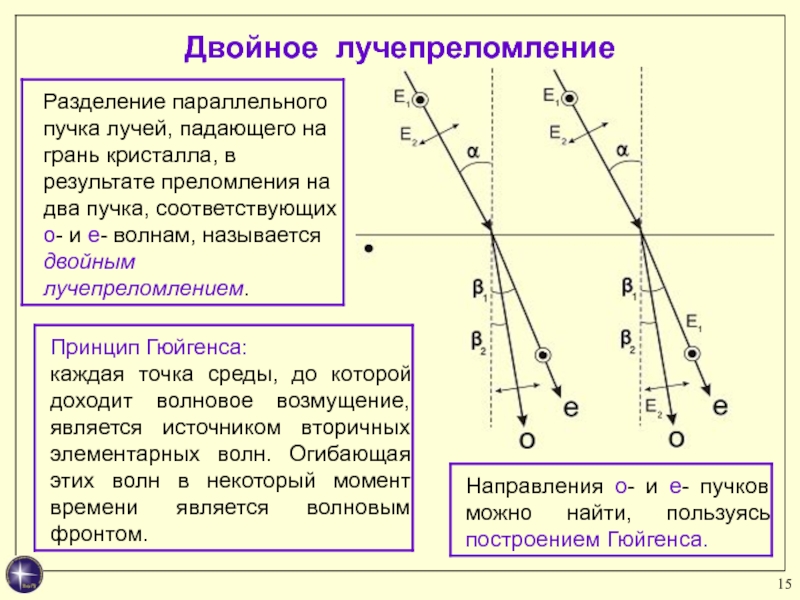

- 15. Двойное лучепреломление

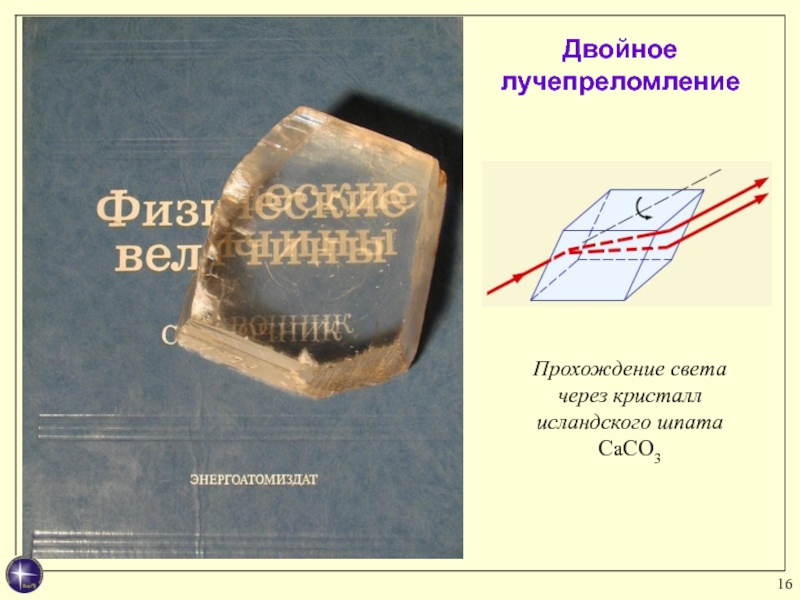

- 16. Двойное лучепреломлениеПрохождение света через кристалл исландского шпата CaCO3
- 17. Луч линейно поляризованного света расщепляется
- 18. Построение Гюйгенса в одноосном кристалле
- 19. Построение Гюйгенса для нормального падения света на поверхность отрицательного кристалла

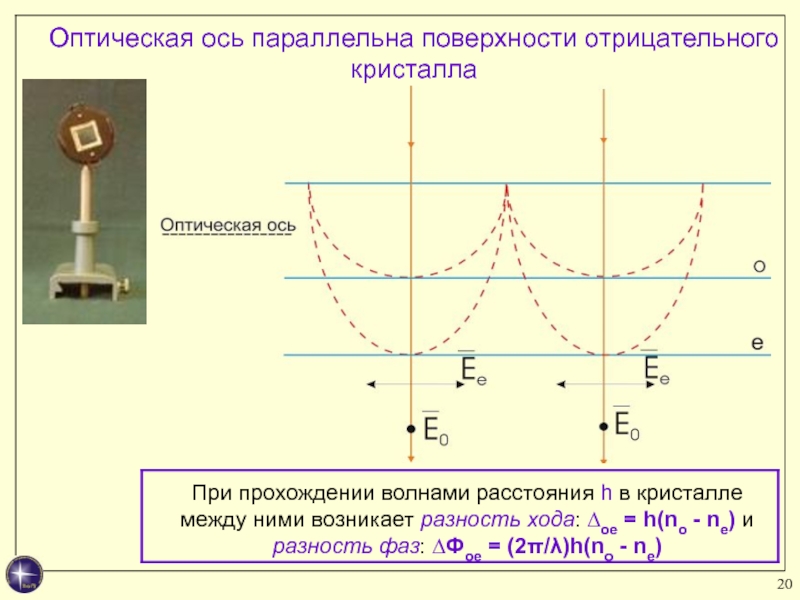

- 20. Оптическая ось параллельна поверхности отрицательного кристалла

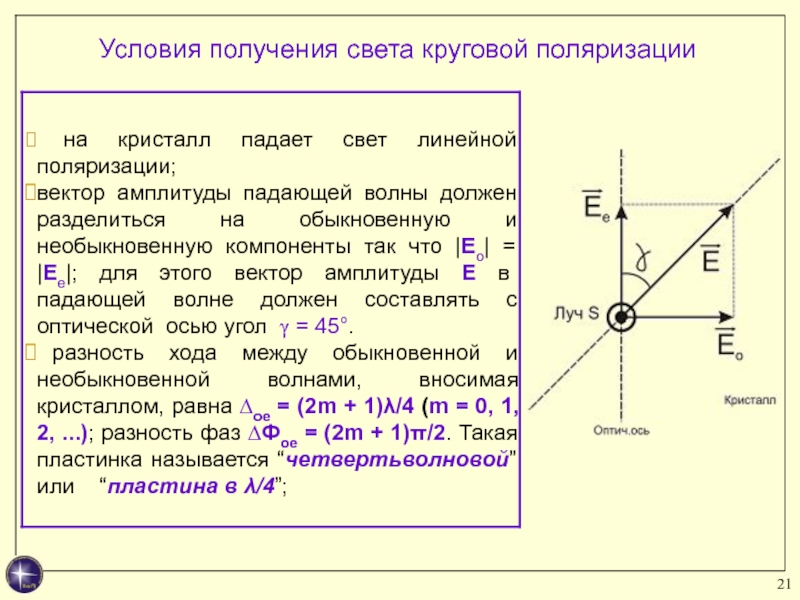

- 21. Условия получения света круговой поляризации
- 22. - это оптический элемент, предназначенный для преобразования
- 23. Полуволновые фазовые пластины используются для вращения плоскости
- 24. Анализ состояния поляризации света1. Линейно поляризованный свет2.
- 25. Анализ состояния поляризации света3. эллиптически и частично

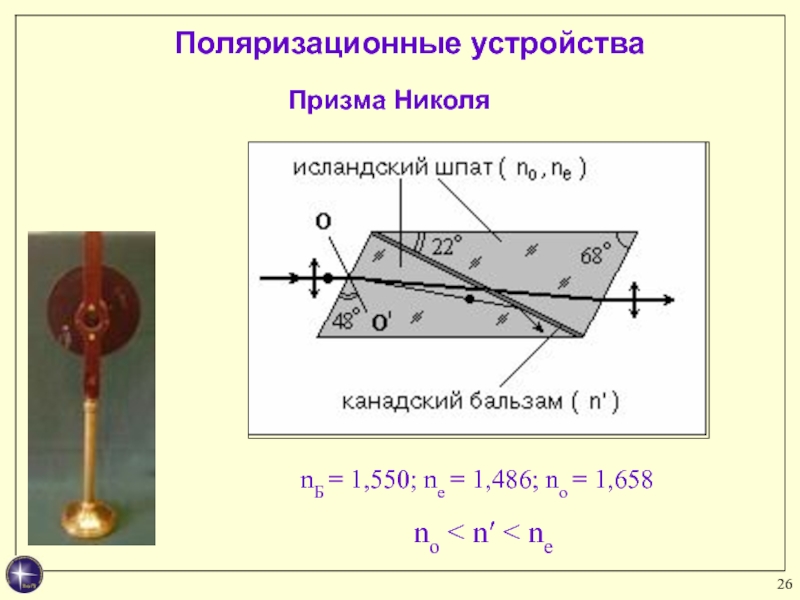

- 26. Поляризационные устройстваПризма Николяno < n′ < ne
- 27. Если имеется 8 -10 пластинок, то при
- 28. ПоляризаторыДействие двоякопреломляющего кристалла как поляризатораНедостатки:кристалл должен быть

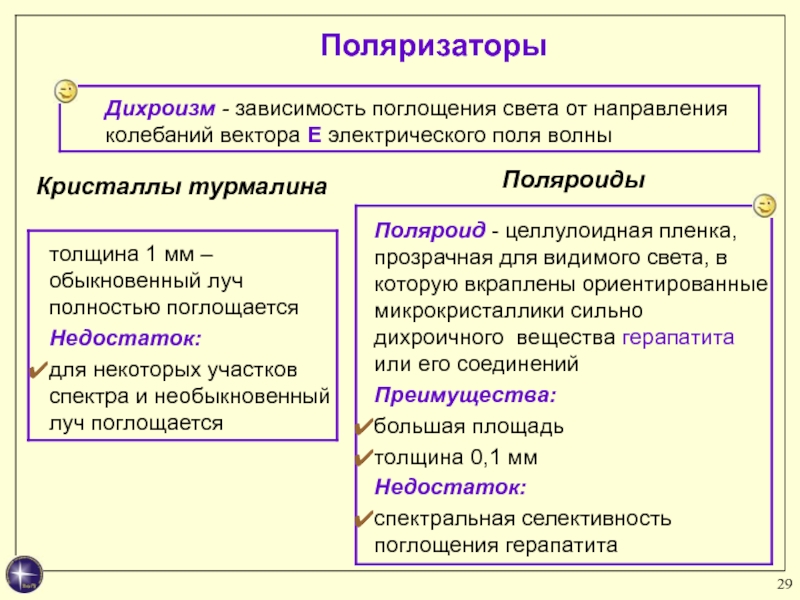

- 29. ПоляризаторыКристаллы турмалина Поляроиды
- 30. Искусственная анизотропияI. Анизотропия при деформации (фотоупругость)Деформационное двойное
- 31. Анизотропия при деформацииВ отсутствие механической деформации свет
- 32. II. Анизотропия в электрическом поле (эффект Керра)Двойное лучепреломление в электрическом полеБыстродействие до 10-12 с.

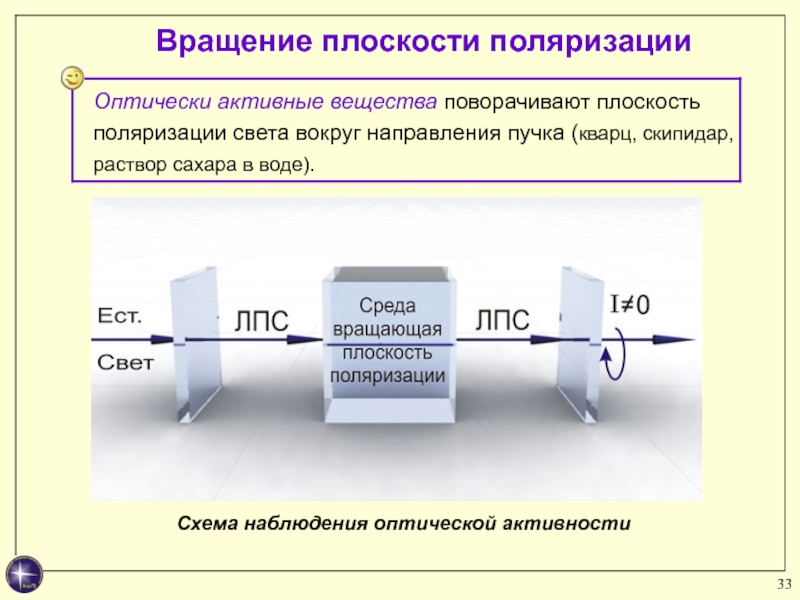

- 33. Вращение плоскости поляризацииСхема наблюдения оптической активности
- 34. ЛУИ ПАСТЕР (1822-1895) В 1848 г.
- 35. Многие биологические молекулы могут существовать
- 36. Все живое обладает определенной асимметрией ДНК всегда правосторонние Белки всегда левосторонние
- 37. С (кг/м3) − объемно-массовая концентрация раствораВращение плоскости
- 38. Вращение плоскости поляризациигде L – толщина слоя
- 39. Скачать презентанцию
Поляризация волн. Часть 2.Лекция 6Оптические свойства анизотропной среды. Линейное двулучепреломление Прохождение света через линейные фазовые пластинкиИскусственная оптическая анизотропия. Фотоупругость.Циркулярная фазовая анизотропия. Электрооптические и магнитооптические эффекты.
Слайды и текст этой презентации
Слайд 2Поляризация волн.
Часть 2.
Лекция 6
Оптические свойства анизотропной среды. Линейное двулучепреломление
Прохождение света через линейные фазовые пластинки
Искусственная оптическая анизотропия. Фотоупругость.
Циркулярная фазовая
анизотропия. Электрооптические и магнитооптические эффекты.
Слайд 4- тензор диэлектрической проницаемости
- электромагнитная волна, распространяющаяся в кристалле

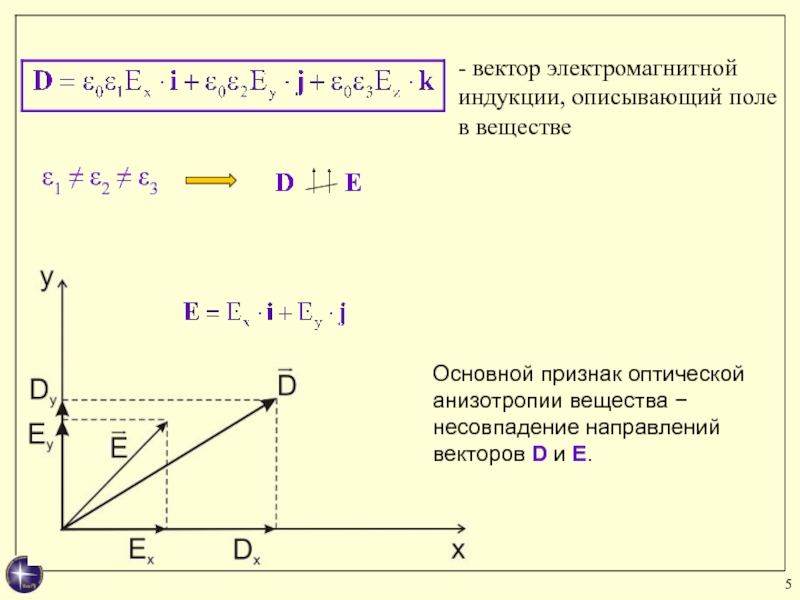

Слайд 5
Основной признак оптической анизотропии вещества − несовпадение направлений векторов D
и E.
- вектор электромагнитной индукции, описывающий поле в веществе

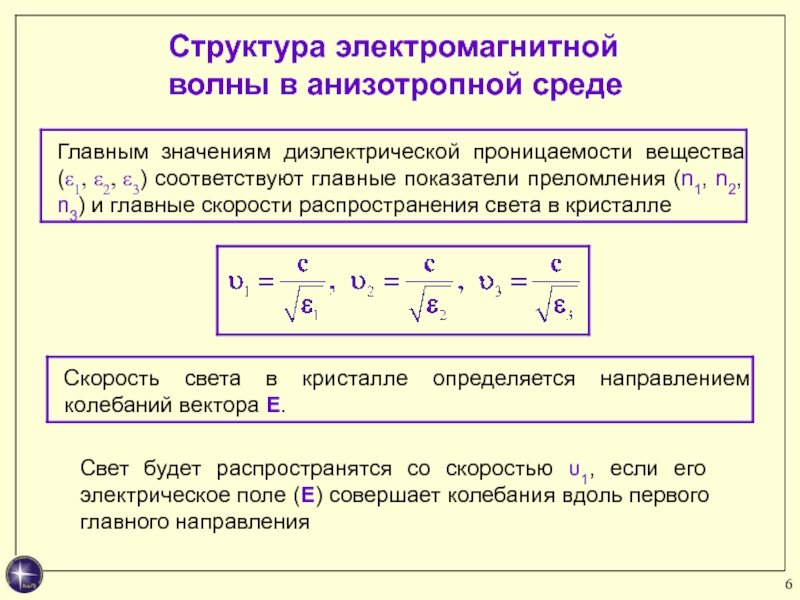

Слайд 6Структура электромагнитной волны в анизотропной среде
Cвет будет распространятся со
скоростью υ1, если его электрическое поле (E) совершает колебания вдоль
первого главного направления

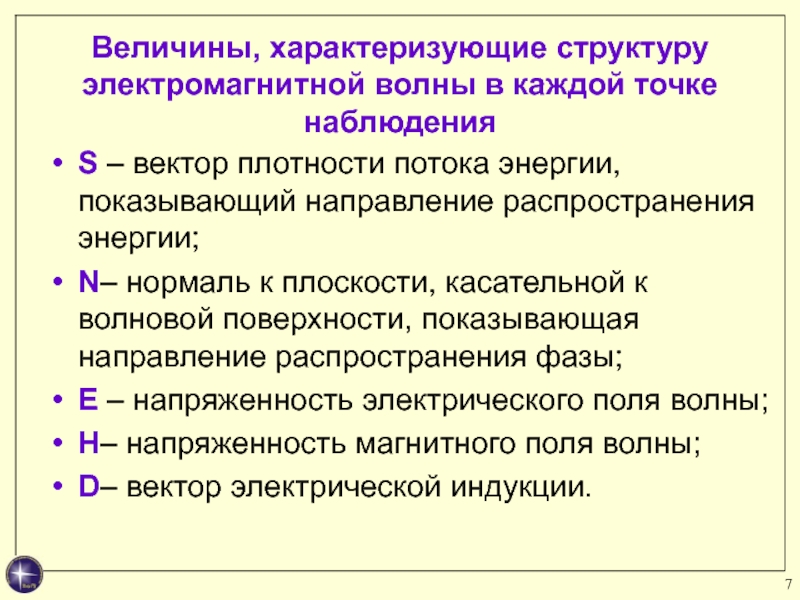

Слайд 7Величины, характеризующие структуру электромагнитной волны в каждой точке наблюдения
S –
вектор плотности потока энергии, показывающий направление распространения энергии;
N– нормаль к
плоскости, касательной к волновой поверхности, показывающая направление распространения фазы;E – напряженность электрического поля волны;
H– напряженность магнитного поля волны;
D– вектор электрической индукции.

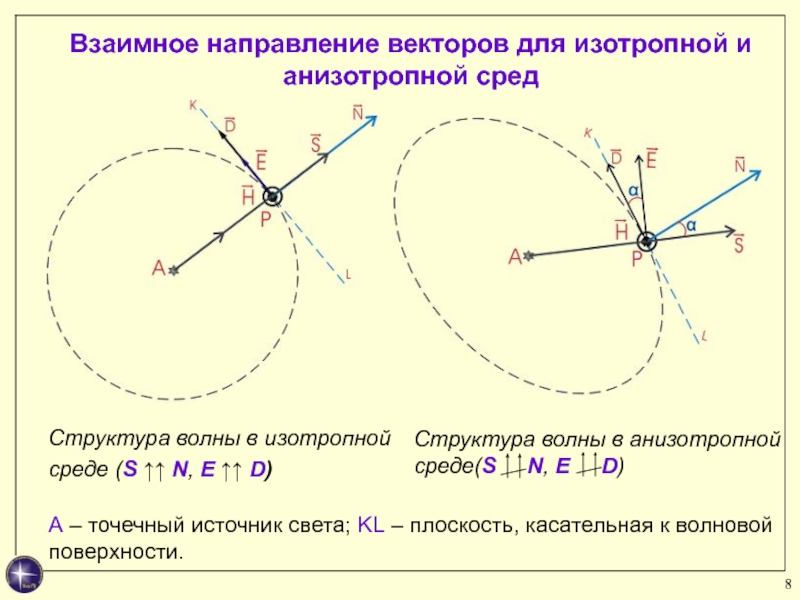

Слайд 8Взаимное направление векторов для изотропной и анизотропной сред
Структура волны
в изотропной среде (S ↑↑ N, E ↑↑ D)
Структура
волны в анизотропной среде(S N, E D)А – точечный источник света; KL – плоскость, касательная к волновой поверхности.
Слайд 13Лучевые поверхности обыкновенной и необыкновенной волн в одноосных кристаллах
положительный кристалл:
отрицательный
кристалл:

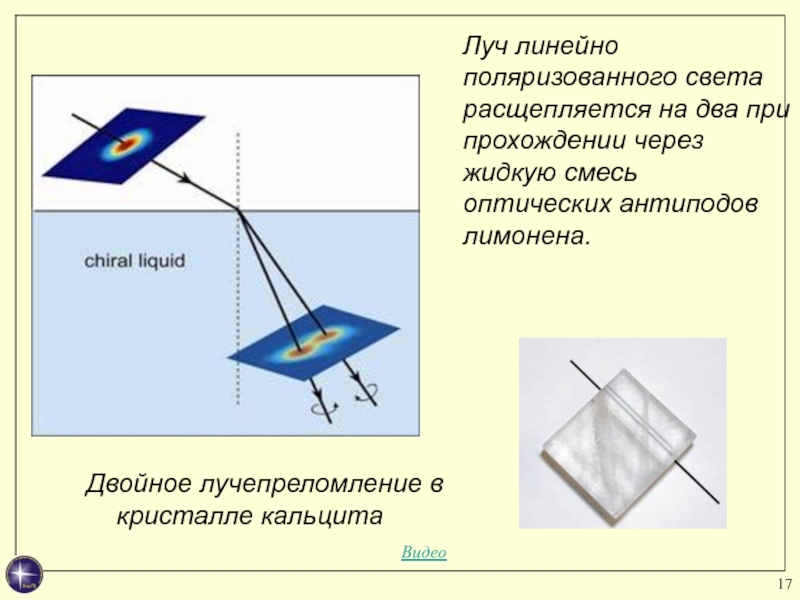

Слайд 17 Луч линейно поляризованного света расщепляется на два при
прохождении через жидкую смесь оптических антиподов лимонена.
Двойное лучепреломление в
кристалле кальцита Видео

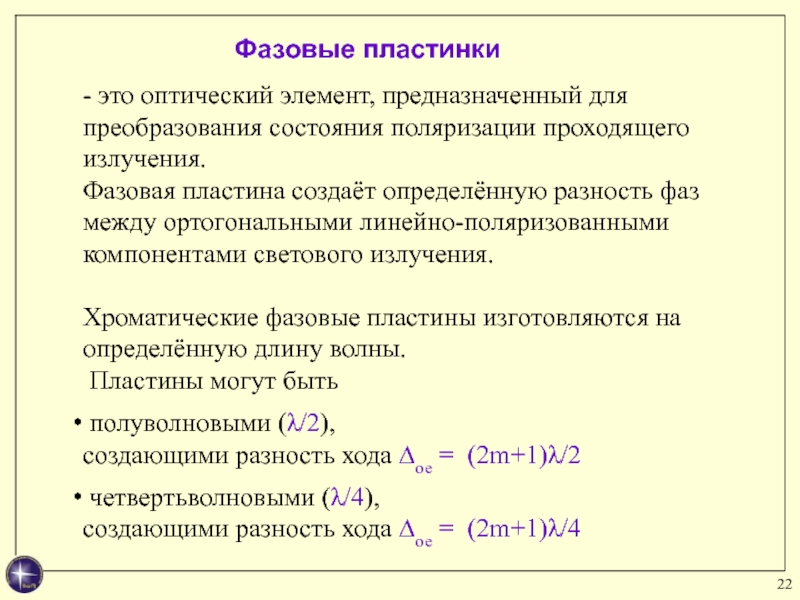

Слайд 22- это оптический элемент, предназначенный для преобразования состояния поляризации проходящего
излучения.
Фазовая пластина создаёт определённую разность фаз между ортогональными линейно-поляризованными компонентами
светового излучения. Хроматические фазовые пластины изготовляются на определённую длину волны.
Пластины могут быть
полуволновыми (λ/2),
создающими разность хода ∆ое = (2m+1)λ/2
четвертьволновыми (λ/4),
создающими разность хода ∆ое = (2m+1)λ/4
Фазовые пластинки

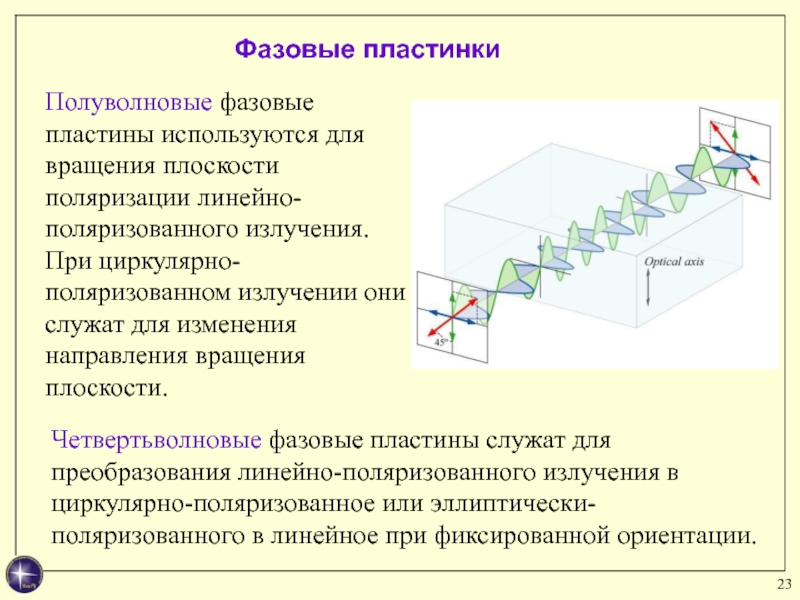

Слайд 23Полуволновые фазовые пластины используются для вращения плоскости поляризации линейно-поляризованного излучения.
При циркулярно-поляризованном излучении они служат для изменения направления вращения плоскости.
Фазовые
пластинкиЧетвертьволновые фазовые пластины служат для преобразования линейно-поляризованного излучения в циркулярно-поляризованное или эллиптически-поляризованного в линейное при фиксированной ориентации.
Слайд 24Анализ состояния поляризации света
1. Линейно поляризованный свет
2. Свет естественный и
поляризованный по кругу
Ориентация пластинки – любая: ЦПС
ЛПС
Слайд 25Анализ состояния поляризации света
3. эллиптически и частично поляризованный свет
Главные направления
пластинки совпадают с главными осями эллипса: ЭПС
ЛПС

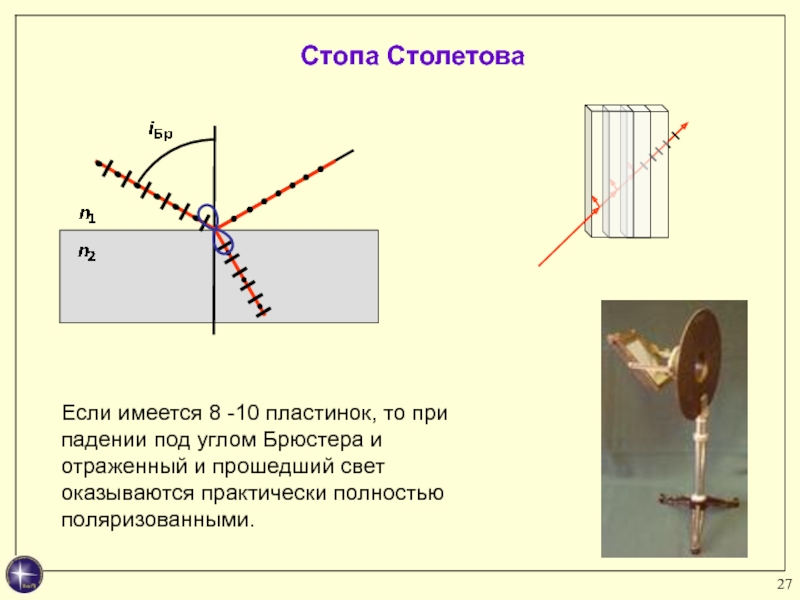

Слайд 27Если имеется 8 -10 пластинок, то при падении под углом
Брюстера и отраженный и прошедший свет оказываются практически полностью поляризованными.
Стопа Столетова
Слайд 28Поляризаторы
Действие двоякопреломляющего кристалла как поляризатора
Недостатки:
кристалл должен быть однородным и достаточной
толщины,
световой пучок должен быть узким
Слайд 30Искусственная анизотропия
I. Анизотропия при деформации (фотоупругость)
Деформационное двойное лучепреломление
nо – ne
= kσ, где σ – напряжение, k – коэффициент фотоупругости
Применение: фотоупругий метод анализа механических напряжений.

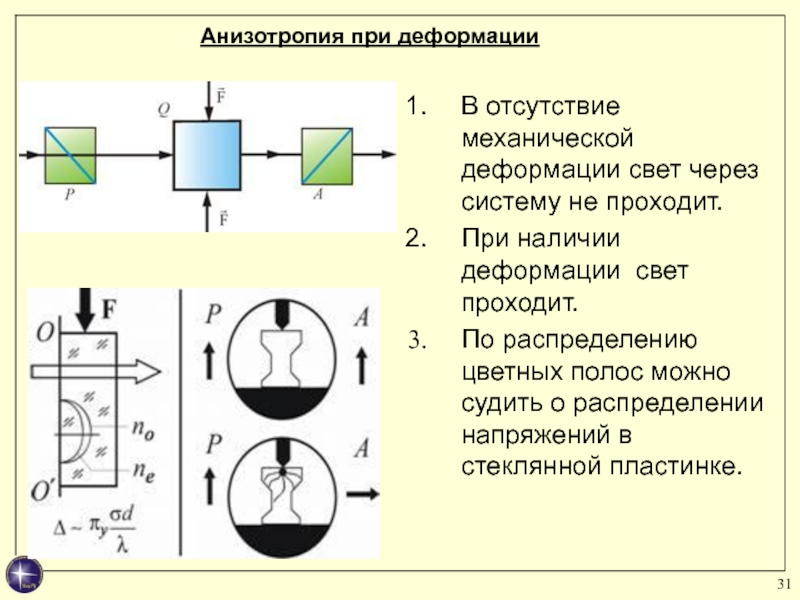

Слайд 31Анизотропия при деформации
В отсутствие механической деформации свет через систему не
проходит.
При наличии деформации свет проходит.
По распределению цветных полос можно судить
о распределении напряжений в стеклянной пластинке.
Слайд 32II. Анизотропия в электрическом поле (эффект Керра)
Двойное лучепреломление
в электрическом
поле
Быстродействие до 10-12 с.

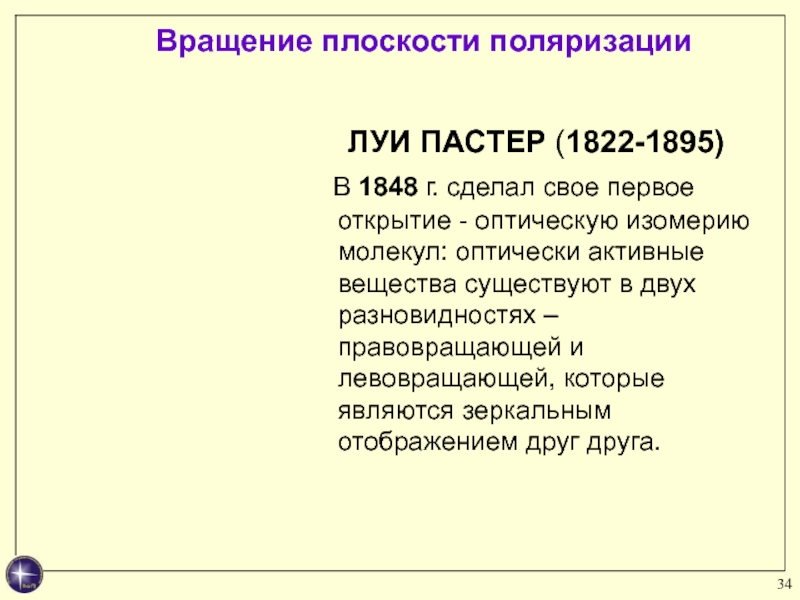

Слайд 34ЛУИ ПАСТЕР (1822-1895)
В 1848 г. сделал свое первое
открытие - оптическую изомерию молекул: оптически активные вещества существуют в
двух разновидностях – правовращающей и левовращающей, которые являются зеркальным отображением друг друга.Вращение плоскости поляризации

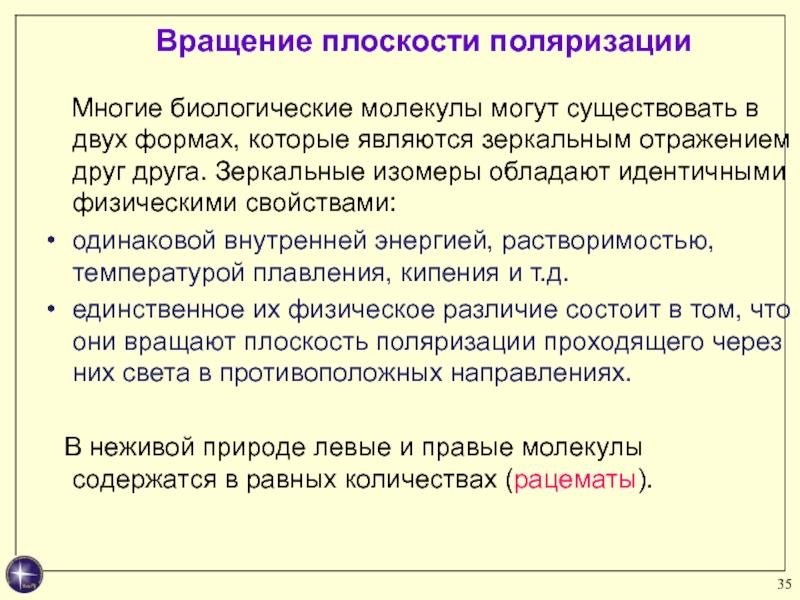

Слайд 35 Многие биологические молекулы могут существовать в двух формах,
которые являются зеркальным отражением друг друга. Зеркальные изомеры обладают идентичными
физическими свойствами:одинаковой внутренней энергией, растворимостью, температурой плавления, кипения и т.д.
единственное их физическое различие состоит в том, что они вращают плоскость поляризации проходящего через них света в противоположных направлениях.
В неживой природе левые и правые молекулы содержатся в равных количествах (рацематы).
Вращение плоскости поляризации
Слайд 36Все живое обладает определенной асимметрией
ДНК всегда правосторонние
Белки всегда левосторонние
Слайд 37С (кг/м3) − объемно-массовая концентрация раствора
Вращение плоскости поляризации
в оптически активных
кристаллах и чистых жидкостях
в оптически активных растворах
Структура волны
на входе в активное вещество (а) и выходе (б).а)
б)
ЛПВ Еm 2 ЦПВ Е1 и Е2

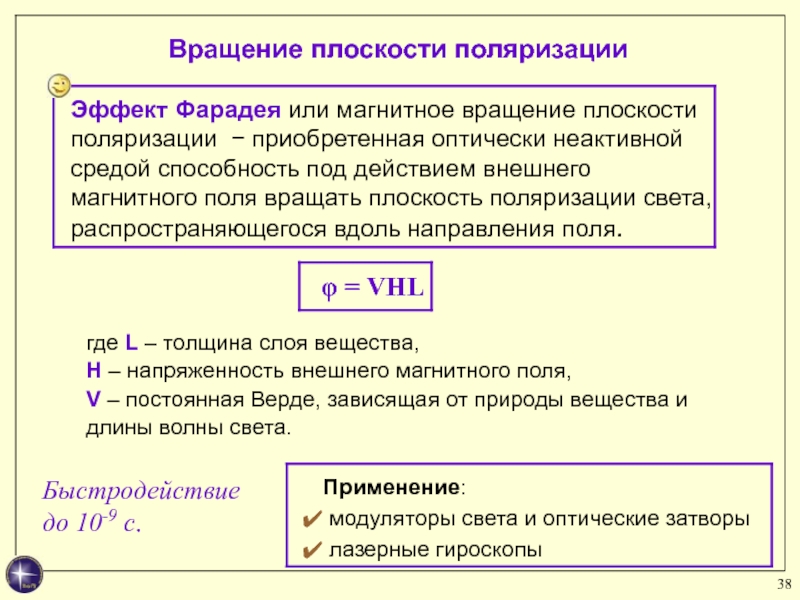

Слайд 38Вращение плоскости поляризации
где L – толщина слоя вещества,
Н –
напряженность внешнего магнитного поля,
V – постоянная Верде, зависящая от
природы вещества и длины волны света.Быстродействие до 10-9 с.
