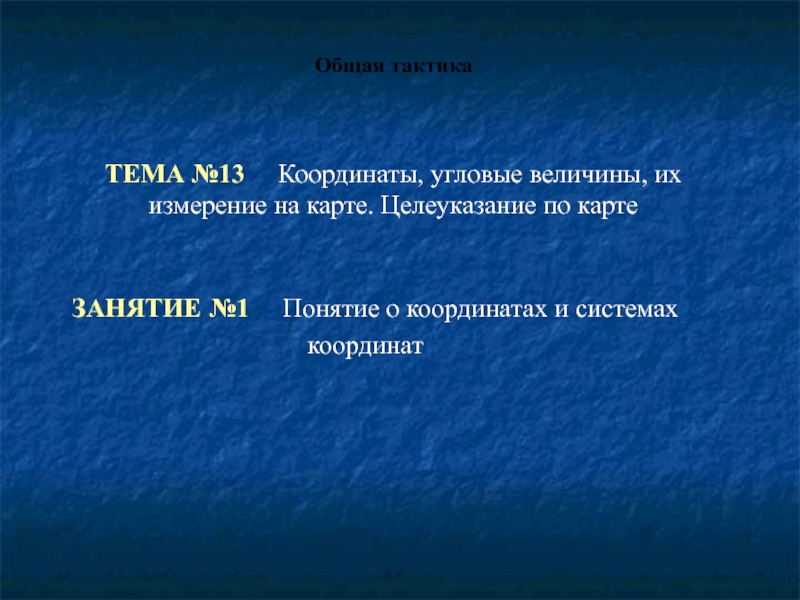

ЗАНЯТИЕ №1 Понятие о

координатах и системах
координат

Общая тактика

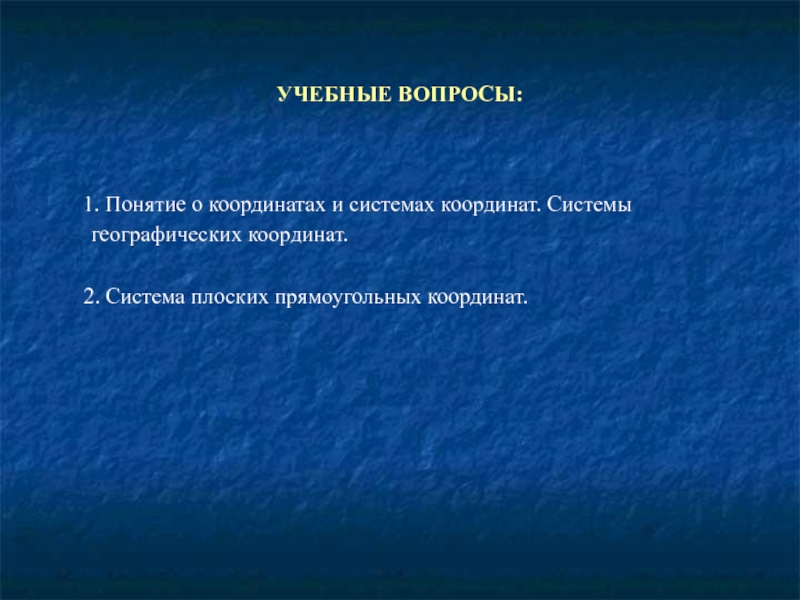

географических координат.

2. Система плоских прямоугольных координат.

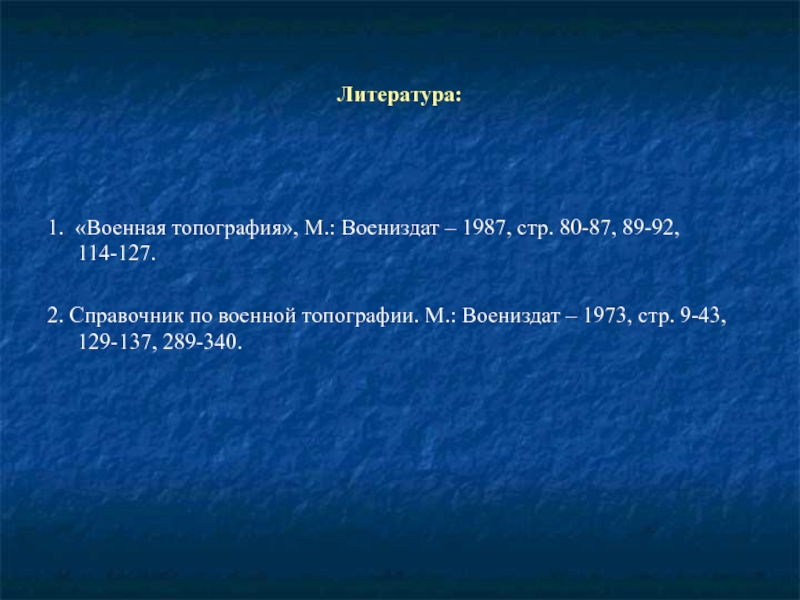

114-127.

2. Справочник по военной топографии. М.: Воениздат – 1973, стр.

9-43, 129-137, 289-340.

линейные величины, определяющие положение точек на какой - либо поверхности

или пространстве.

Системой координат- это совокупность линий и плоскостей, сориентированных определенным образом в пространстве, с помощью которых определяют местоположение точек.

Наиболее широкое применение в военном деле нашли следующие системы координат:
Система географических координат;
Система плоских прямоугольных координат;
Система полярных координат;
Система биполярных координат.

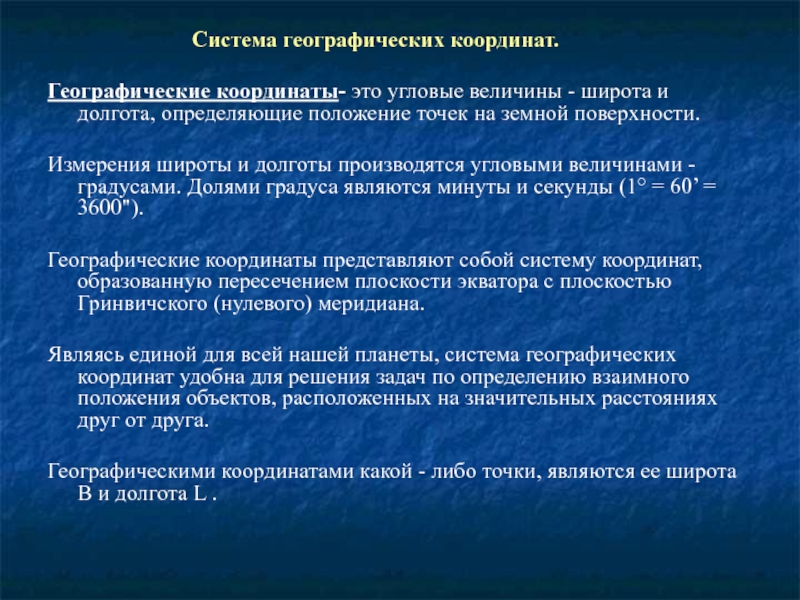

Система географических координат.

Географические координаты- это угловые величины

- широта и долгота, определяющие положение точек на земной поверхности.

Измерения широты и долготы производятся угловыми величинами - градусами. Долями градуса являются минуты и секунды (1° = 60’ = 3600").

Географические координаты представляют собой систему координат, образованную пересечением плоскости экватора с плоскостью Гринвичского (нулевого) меридиана.

Являясь единой для всей нашей планеты, система географических координат удобна для решения задач по определению взаимного положения объектов, расположенных на значительных расстояниях друг от друга.

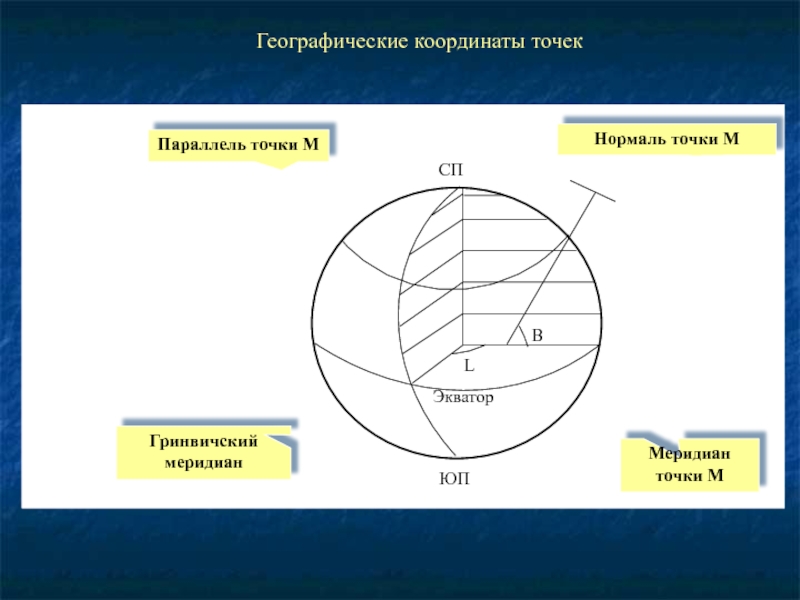

Географическими координатами какой - либо точки, являются ее широта В и долгота L .

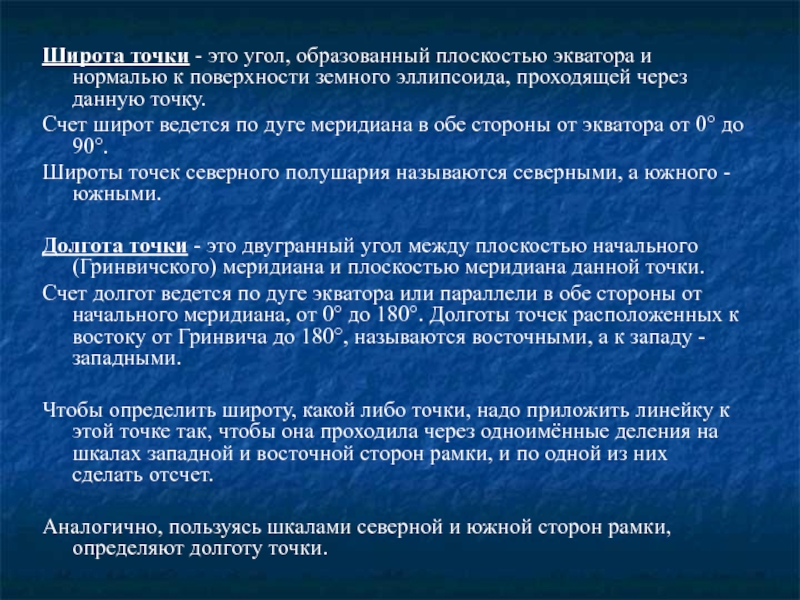

к поверхности земного эллипсоида, проходящей через данную точку.
Счет широт ведется

по дуге меридиана в обе стороны от экватора от 0° до 90°.
Широты точек северного полушария называются северными, а южного - южными.

Долгота точки - это двугранный угол между плоскостью начального (Гринвичского) меридиана и плоскостью меридиана данной точки.
Счет долгот ведется по дуге экватора или параллели в обе стороны от начального меридиана, от 0° до 180°. Долготы точек расположенных к востоку от Гринвича до 180°, называются восточными, а к западу - западными.

Чтобы определить широту, какой либо точки, надо приложить линейку к этой точке так, чтобы она проходила через одноимённые деления на шкалах западной и восточной сторон рамки, и по одной из них сделать отсчет.

Аналогично, пользуясь шкалами северной и южной сторон рамки, определяют долготу точки.

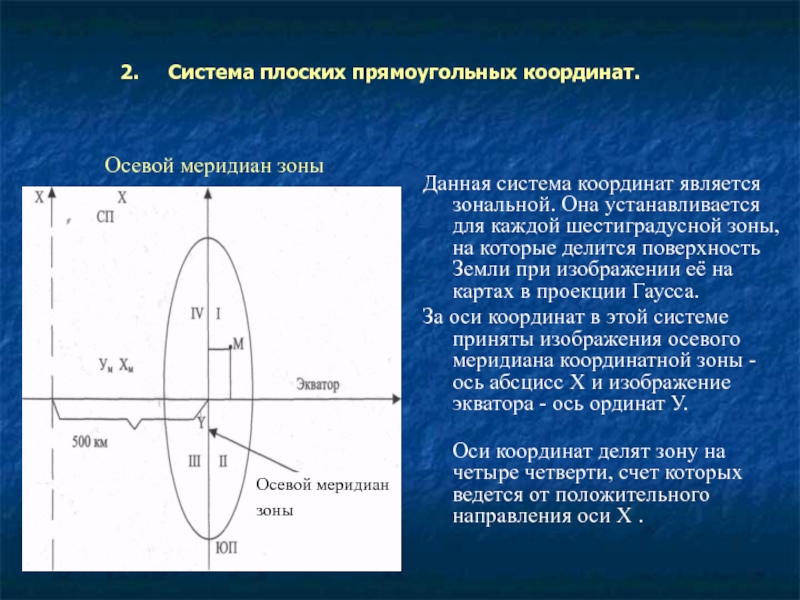

устанавливается для каждой шестиградусной зоны, на которые делится поверхность Земли

при изображении её на картах в проекции Гаусса.
За оси координат в этой системе приняты изображения осевого меридиана координатной зоны - ось абсцисс X и изображение экватора - ось ординат У.
Оси координат делят зону на четыре четверти, счет которых ведется от положительного направления оси X .

2. Система плоских прямоугольных координат.

Осевой меридиан
зоны

Осевой меридиан зоны

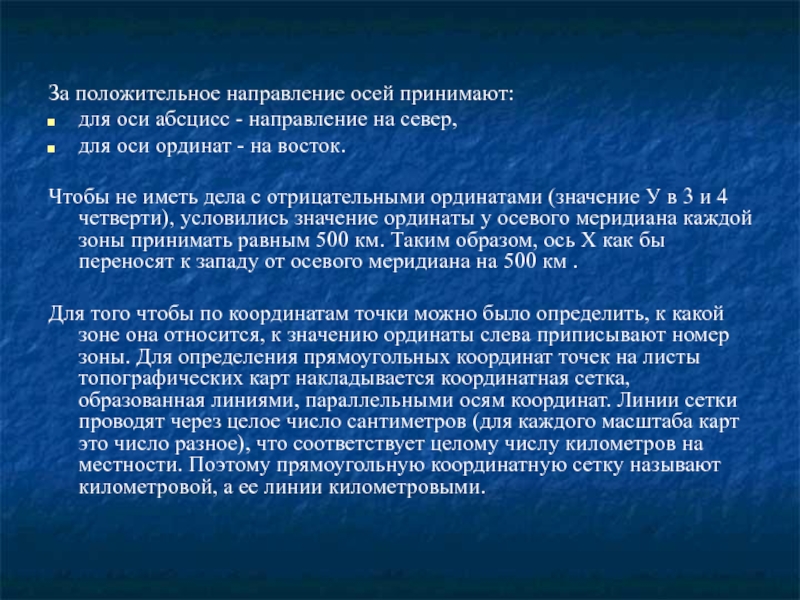

на север,
для оси ординат - на восток.

Чтобы не иметь

дела с отрицательными ординатами (значение У в 3 и 4 четверти), условились значение ординаты у осевого меридиана каждой зоны принимать равным 500 км. Таким образом, ось X как бы переносят к западу от осевого меридиана на 500 км .

Для того чтобы по координатам точки можно было определить, к какой зоне она относится, к значению ординаты слева приписывают номер зоны. Для определения прямоугольных координат точек на листы топографических карт накладывается координатная сетка, образованная линиями, параллельными осям координат. Линии сетки проводят через целое число сантиметров (для каждого масштаба карт это число разное), что соответствует целому числу километров на местности. Поэтому прямоугольную координатную сетку называют километровой, а ее линии километровыми.

нанесения на карту точек по их координатам.


При измерении прямоугольных координат

точек измеряют (циркулем, линейкой) по перпендикуляру расстояние от данной точки до нижней километровой линии и по масштабу определяют его действительную величину. Затем эту величину в метрах приписывают справа к подписи километровой линии. Это будет координата объекта X (абсцисса). Таким же приёмом определяют и координату У (ординату).

Нанесение на карту точек с известными координатами производится, также, с использованием километровых линий и их цифровых обозначений.
