Потенциал электростатического поля
Содержание
- 1. Потенциал электростатического поля
- 2. Лекция №3. Потенциал эл.поля- Работа сил эл.
- 3. dr+qr1r2rFdℓα1. Работа сил электростатического поляНа +q в
- 4. drQ+q1r1r2rFdℓαРабота сил эл. поля по пе-ремещ-ю q
- 5. Работа по перемещ. q по замкнутой траектории
- 6. 2. Циркуляция вектора ЕЦиркуляция вектора Е по
- 7. Если Е потенц-ное, то заряд q в
- 8. (Вольт)Потенциал φ – энергетическая хар-ка эл. поля,
- 9. FrП =0 и φ=0 при r =
- 10. Потенциал – физ. вел-на, численно равная работе,
- 11. Потенц. эл. поля от системы q равен
- 12. 4. Эквипотенциальные поверхностиГрафически φ эл. поля изобр-ся
- 13. Изображение эл. полей с помощью силовых линий и эквипот-ных пов-стей:+φ и работа по перемещению qЕφ
- 14. Раб. внешних сил по переносу q на bda: А=-q(φ1-φ2)=q(φ2-φ1). A0A
- 15. φхFdхЕхφ+dφ+Q- градиент потенц-ла, вектор, показывает быстроту изменения
- 16. - вектор, направлен в сторону возрастания φ.хgrad φφ2
- 17. 6. Вычисление Δφ через Е эл. поля6.1. Δφ поля от заряжен. ∞ плос-ти +σφ1φ2

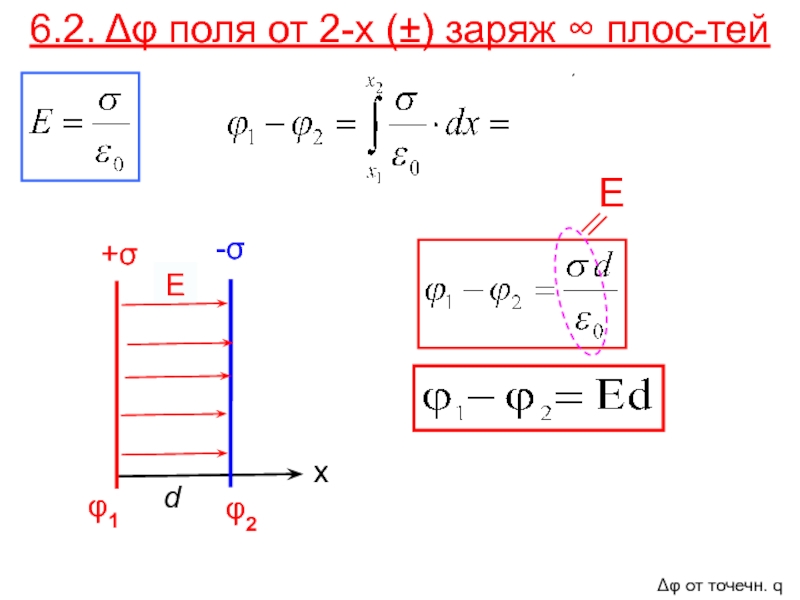

- 18. 6.2. Δφ поля от 2-х (±) заряж ∞ плос-тей φ1φ2Ed-σхΔφ от точечн. q

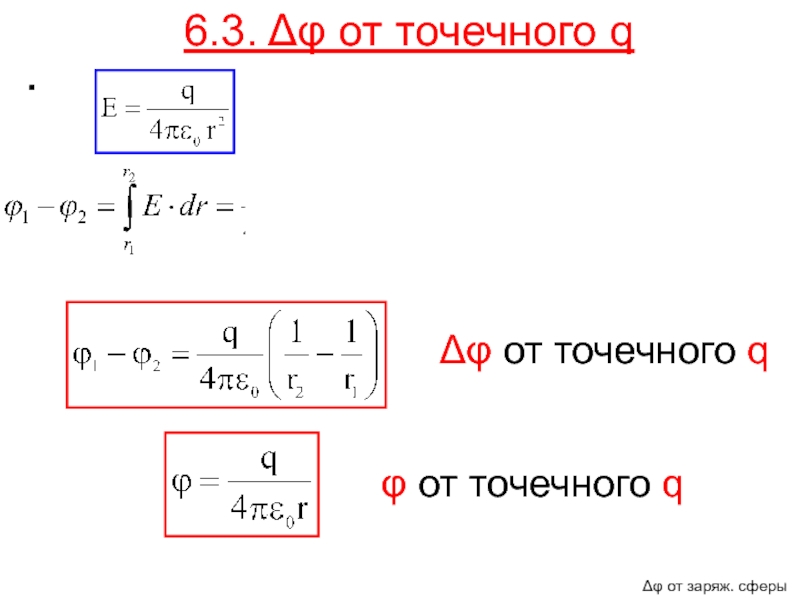

- 19. 6.3. Δφ от точечного q.Δφ от точечного qφ от точечного qΔφ от заряж. сферы
- 20. 6.4. Δφ поля от полой заряжен. (+q)
- 21. 6.5. Δφ поля от зар. ∞ длинной
- 22. Тест 1Поле создано заряж. ∞ плоскостью с
- 23. Эл. поле создано двумя ∞ парал. плос-ми,
- 24. Слайд 24
- 25. Эл. поле создано двумя ∞ парал-ми плос-ми,
- 26. Слайд 26
- 27. Тест 2Указать эквипотенц-ую пов-сть эл. поля от
- 28. Слайд 28
- 29. q в потенц. Е, и облад-т. потенц.
- 30. Для трехмерного пр-ва:хgrad φφ2
- 31. Скачать презентанцию
Лекция №3. Потенциал эл.поля- Работа сил эл. поля по перемещению q,Т.И. Трофимова, Курс физики § 83 – 86 стр:158 - 164- Связь напряжённости и потенциала эл. поля.- Циркуляция вектора Е,-
Слайды и текст этой презентации

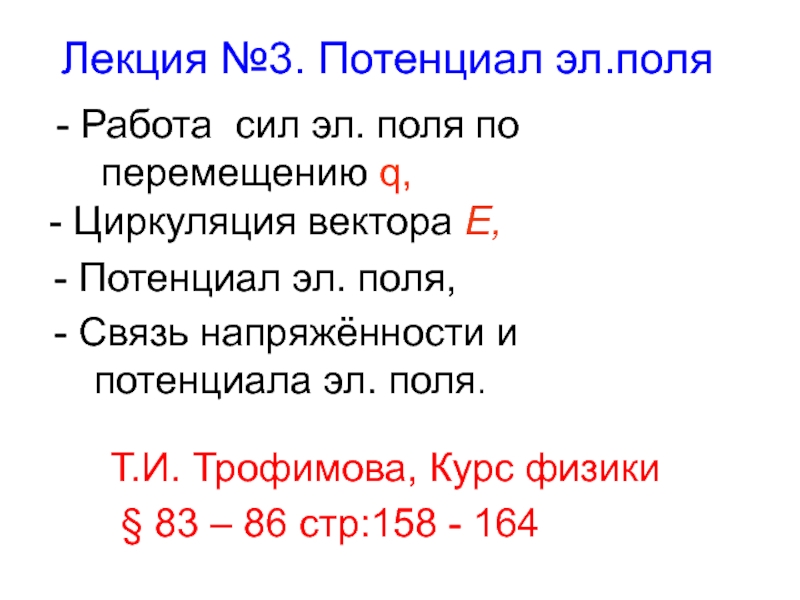

Слайд 2Лекция №3. Потенциал эл.поля
- Работа сил эл. поля по перемещению
q,
164
Слайд 3dr
+q
r1
r2
r
F
dℓ
α

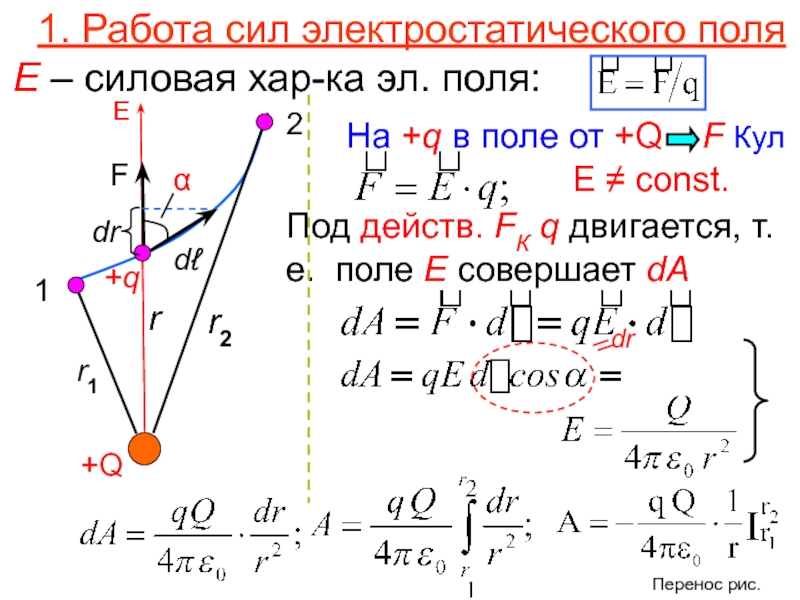

1. Работа сил электростатического поля
На +q в поле от +Q
F Кул
Е – силовая хар-ка эл. поля:
Под действ. FК
q двигается, т.е. поле Е совершает dАЕ
Е ≠ const.
Перенос рис.
Слайд 4dr
Q
+q
1
r1
r2
r
F
dℓ
α
Работа сил эл. поля по пе-ремещ-ю q опред-ся только положением
нач. и конечной точек и не зависит от формы пути.
Для перемещ. q из т.2 в т.1 такую же раб. надо соверш. сторонними силами (-А2-1)
Е
L
Работа по замкн. пути
+
Слайд 5Работа по перемещ. q по замкнутой траектории L в эл.
поле равна нулю
А1-2 +(-А2-1) = 0
Электростат. поле – потенциальное, а
электростат. силы -консервативныеСиловые линии потенциального поля Е нач-ся и заканч-ся на q или в ∞.
Аналог – поле тяготения Земли.
Циркуляция вектора Е

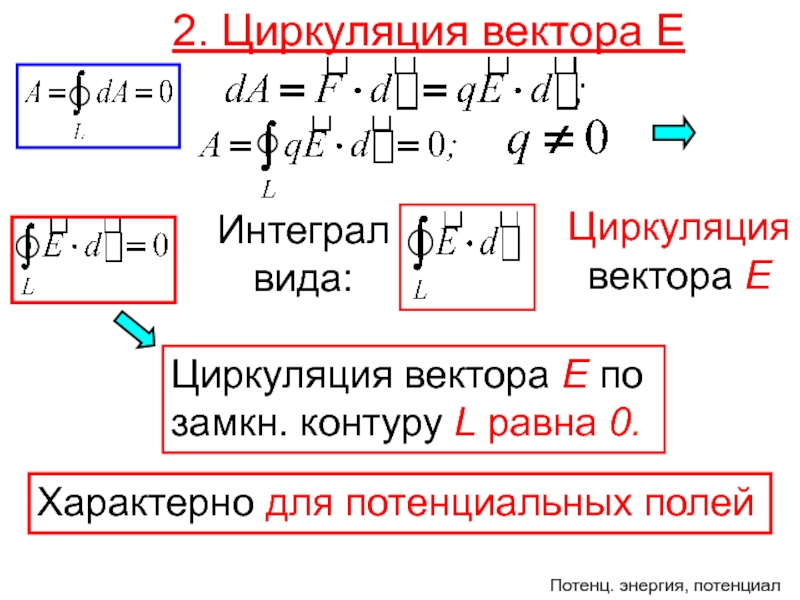

Слайд 62. Циркуляция вектора Е
Циркуляция вектора Е по замкн. контуру L
равна 0.
Циркуляция вектора Е
Потенц. энергия, потенциал
Интеграл вида:
Характерно для
потенциальных полей
Слайд 7Если Е потенц-ное, то заряд q в нём обладает потенц.
энергией П.
-Q
Е
Если q отпустить, то под действием FК его П
превр-ся в энергию кинет.Может П быть хар-кой эл. поля?
Нет, т.к. П зависит от q.
А П/q – может, т.к. от q не зависит.
Потенциал.
3. Потенциал
Слайд 8(Вольт)
Потенциал φ – энергетическая хар-ка эл. поля, скаляр.
Потенциальная энергия зар.
q в эл. поле с потенц. φ.
П=q∙φ
Нулевое значение φ?
φ
эл. поля равен потенциальной энергии ед. полож. заряда в этом поле
Слайд 9F
r
П =0 и φ=0 при r = ∞,
Практически потенциал любых
заряжен. тел измеряют относ-но Земли, φ которой принимают за нуль.
+q
П
=0 и φ=0 при r = 0,r

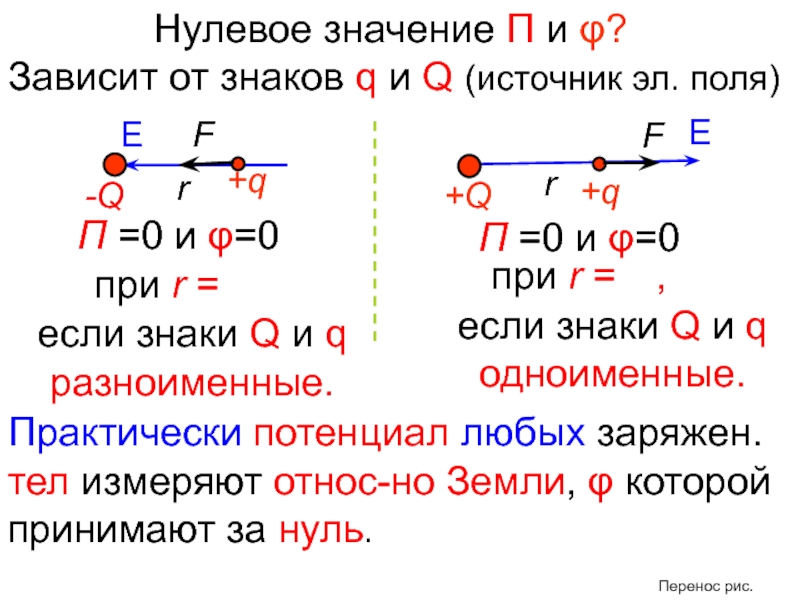

Нулевое значение П и φ?
Зависит от знаков q и Q (источник эл. поля)
Е
F
Е
если знаки Q и q разноименные.
если знаки Q и q одноименные.
Перенос рис.
Слайд 10Потенциал – физ. вел-на, численно равная работе, соверш-ой силами поля
над ед. +q при удалении его из данной точки поля
в ∞.Потенциал от точечного q и многих q

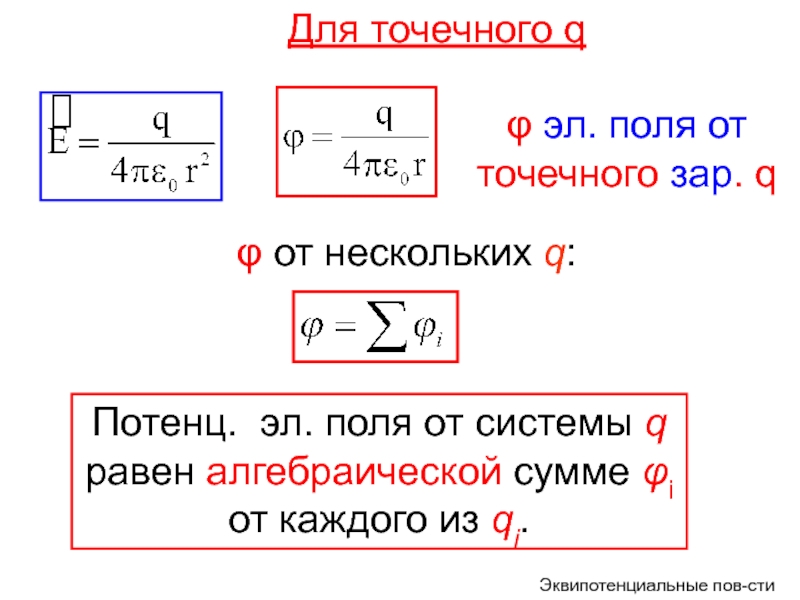

Слайд 11Потенц. эл. поля от системы q равен алгебраической сумме φi
от каждого из qi.
φ от нескольких q:
Эквипотенциальные пов-сти
φ эл. поля
от точечного зар. qДля точечного q
Слайд 124. Эквипотенциальные поверхности
Графически φ эл. поля изобр-ся поверх-ностями равного φ
или эквипотенциаль-ными поверх-ми.
Для точеч. зар. q:
Эквипотенц. пов-сти φ всегда
силовым линиям вектора Е .Пов-сти с φ =const -это сферы рад. r.
Примеры
Е
φ2
φ1
+q
<φ1

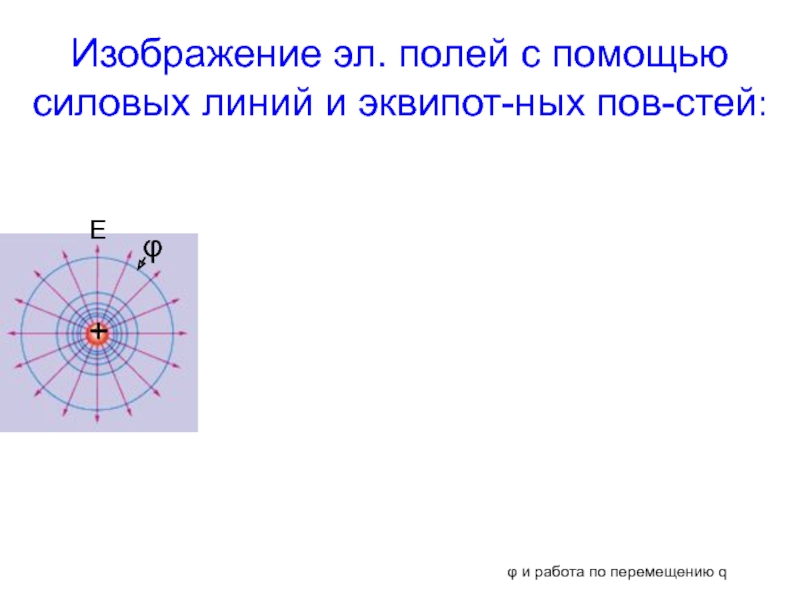

Слайд 13Изображение эл. полей с помощью силовых линий и эквипот-ных пов-стей:
+
φ
и работа по перемещению q
Е
φ
Слайд 14Раб. внешних сил по переносу q на bda: А=-q(φ1-φ2)=q(φ2-φ1). A0
A
эл. сил по переносу q на acb: А=q(φ1-φ2). A>0.
Работа эл.
и внешн. сил по перемещ. qв эл. поле от точ.+Q.
На q действует F Кул.
d
А=П1-П2=q(φ1-φ2)
П=qφ
А=q(φ1-φ2)
Знак работы?
Связь Е и φ
c
Слайд 15φ
х
F
dх
Ех
φ+dφ
+Q

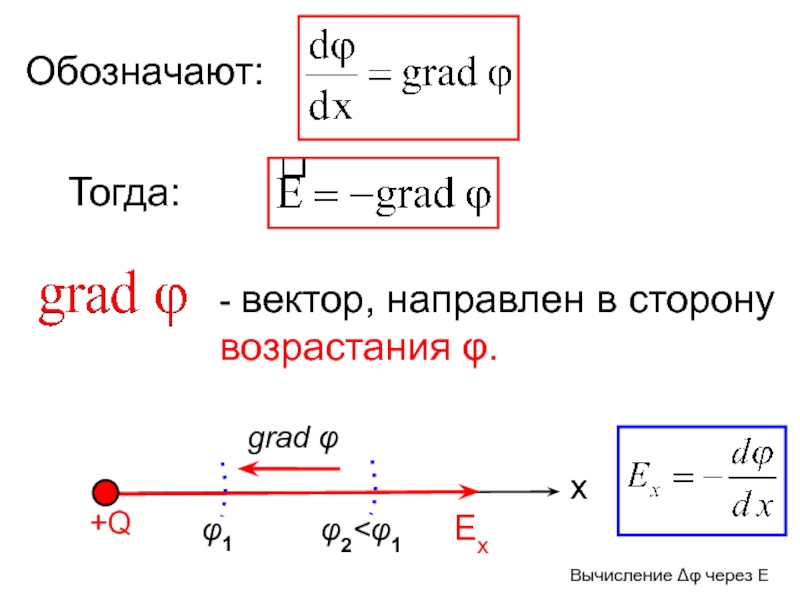

- градиент потенц-ла, вектор, показывает быстроту изменения φ вдоль оси
х.
Вектор направлен в сторону убыли φ
5. Связь между
Е и φ dA по перемещ-ю q в одномерном пр-ве
grad φ

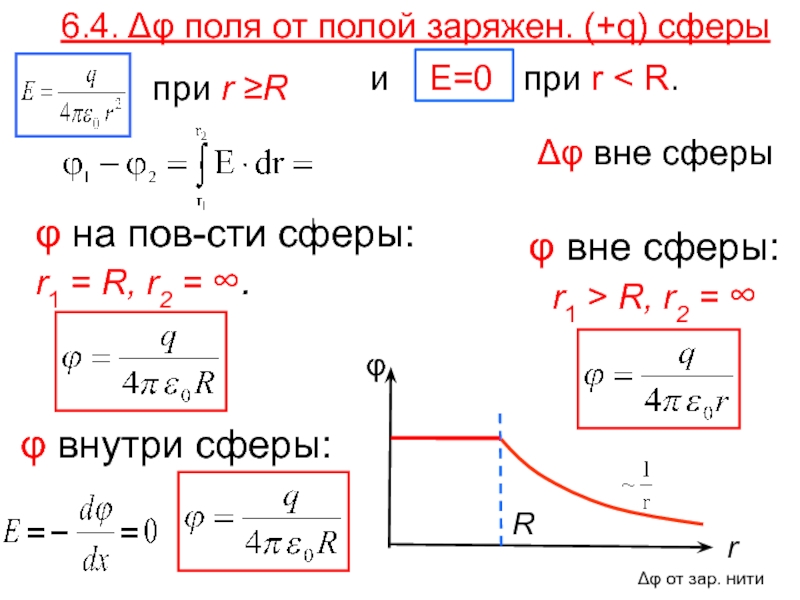

Слайд 206.4. Δφ поля от полой заряжен. (+q) сферы
при r ≥R
и
E=0 при r < R.
φ на пов-сти сферы:
r1 = R, r2 = ∞.φ вне сферы: r1 > R, r2 = ∞
φ внутри сферы:
Δφ от зар. нити
Δφ вне сферы
Слайд 216.5. Δφ поля от зар. ∞ длинной нити
τ –линейная плотность
q.
Е
φ2
φ1
r1
r2
Эквипотенц-ные пов-сти зар. нити – цилиндры радиуса r.
Тесты
Слайд 22Тест 1

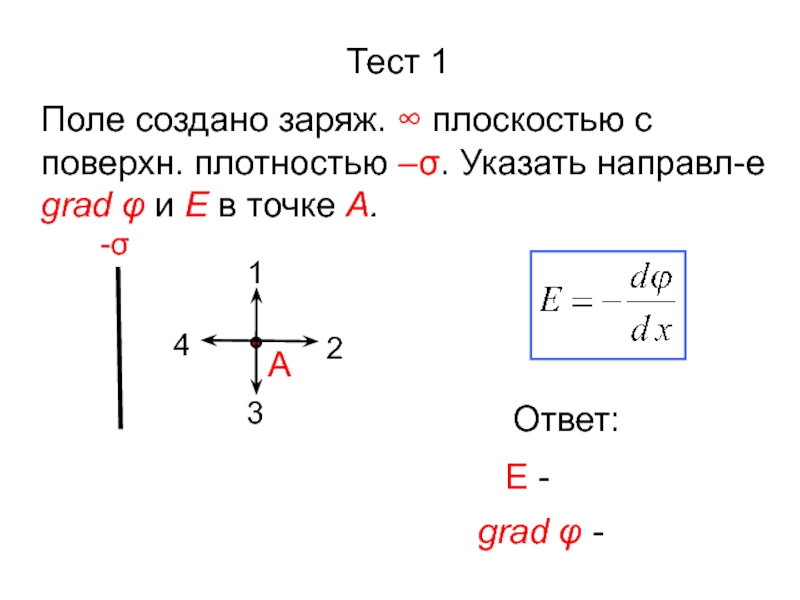

Поле создано заряж. ∞ плоскостью с поверхн. плотностью –σ.
Указать направл-е grad φ и E в точке А.
1
4
3
2
-σ
Ответ:
grad
φ - 2Е - 4
А

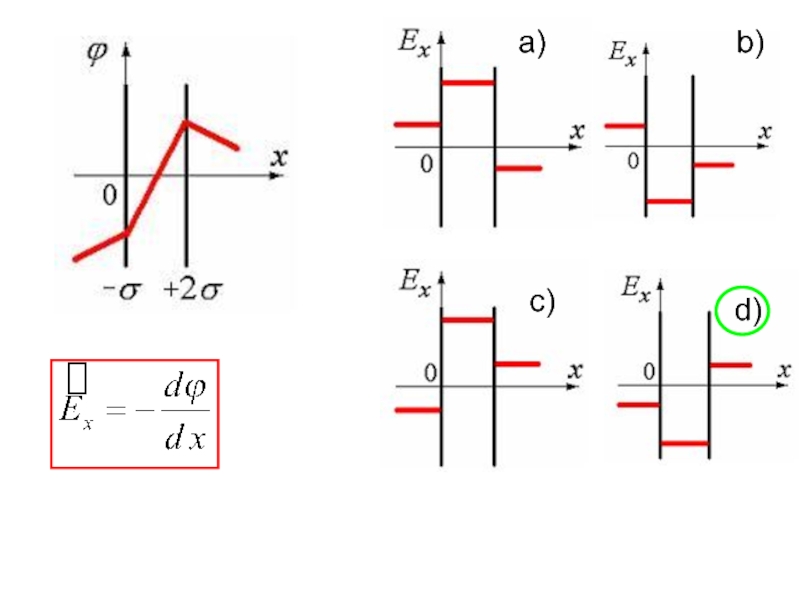

Слайд 23Эл. поле создано двумя ∞ парал. плос-ми, заряж. с поверхн.
плотнос-ю –σ и +2σ. На рис. дана зависимость изменения потенц.
φ этого поля от координаты х вне и между пласт-ми.Правильно отражает качественную зависимость проекции напряженности поля Ех на ось х график …
Тест2

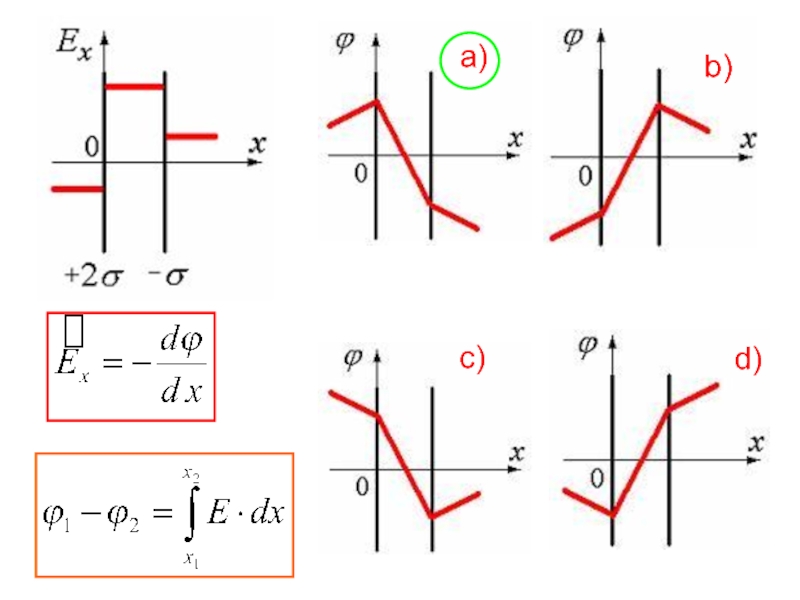

Слайд 25Эл. поле создано двумя ∞ парал-ми плос-ми, зар. с поверхн.
плотн. +2σ и –σ. На рис. дана качеств. зависимость проекции
напряж. поля Ех от координаты х вне и между пласт-ми.Правильно отражает характер изменения потенц. φ этого поля график …
Тест 3

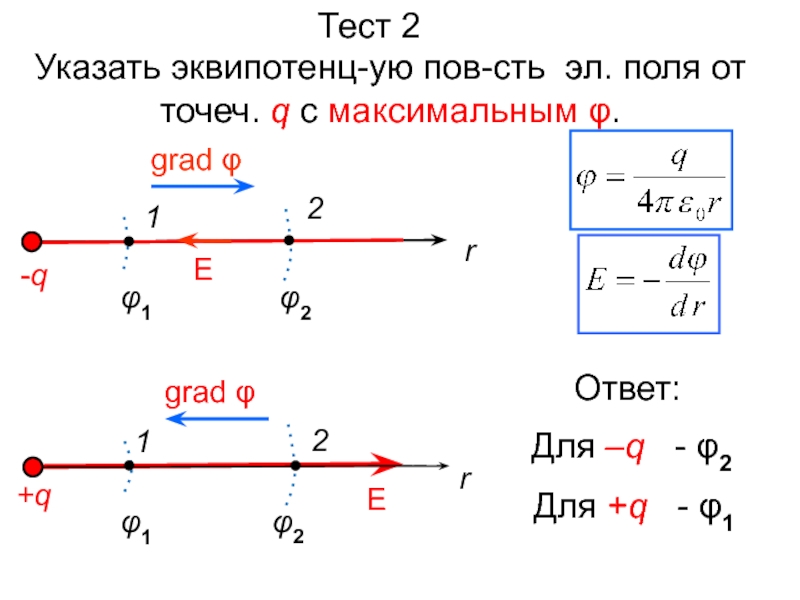

Слайд 27Тест 2
Указать эквипотенц-ую пов-сть эл. поля от точеч. q с
максимальным φ.
φ2
Е
φ1
1
2
r
φ2
Е
φ1
1
2
r
Ответ:
Для –q - φ2
Для +q - φ1
Слайд 29q в потенц. Е, и облад-т. потенц. энерг. П
П заряда

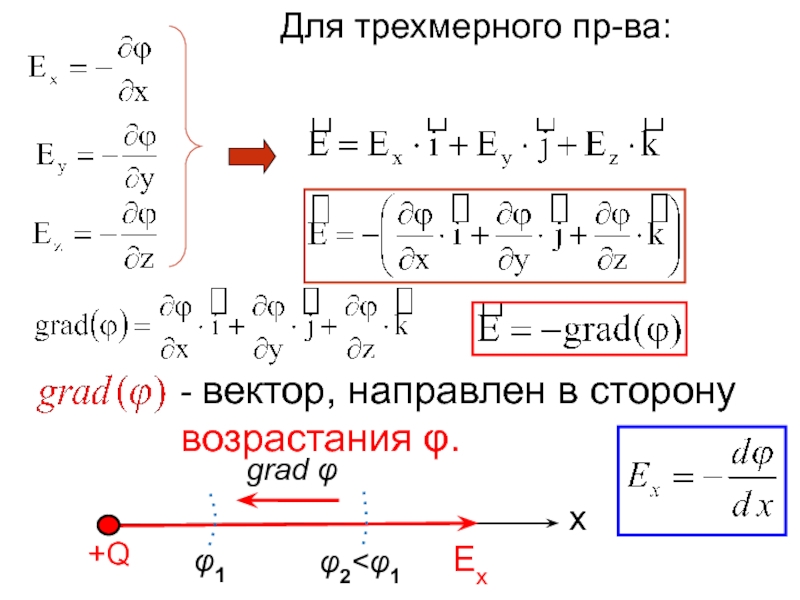

q в поле Е от точ.Q:
3. Потенциал эл. поля
Раб. по
перемещ. q в поле Е: А=П1- П2П зависит от q и не может быть хар-кой поля Е. Что может?
Потенциал φ – энергетическая хар-ка эл. поля, скаляр.
