Слайд 1ПОВЕРХНОСТНЫЕ ЯВЛЕНИЯ И ДИСПЕРСНЫЕ СИСТЕМЫ
ЛЕКЦИЯ 15

ПОВЕРХНОСТНЫЕ ЯВЛЕНИЯ  И  ДИСПЕРСНЫЕ СИСТЕМЫЛЕКЦИЯ 15

Слайд 2Содержание лекции
Методы и приборы для исследования свойств дисперсных систем
Методы и

приборы для исследования дисперсных систем, основанные на молекулярно-кинетических свойствах.
Методы и

приборы для исследования дисперсных систем, основанные на оптических свойствах.
Методы и приборы для исследования дисперсных систем, основанные на реологических свойствах.
Содержание лекцииМетоды и приборы для исследования свойств дисперсных системМетоды и приборы для исследования дисперсных систем, основанные на

Слайд 3Молекулярно-кинетические свойства дисперсных систем


Броуновское движение

X – средний сдвиг частиц
 – вязкость среды
NA – число Авогадро
– время
r – радиус частицы

Осмос

p=VДФ·RT/4r3NA

p – осмотическое давление
VДФ – концентрация ДФ
r – радиус частицы
 – плотность среды
NA – число Авогадро

Диффузия

dm/d=-DS·dc/dx

dm/d – скорость диффузии
dc/dx – градиент концентрации
S – площадь диффузии
D – коэффициент диффузии

Седиментация

0,69RT

4/3r 3 (Ф- СР)gNA

H1/2 – высота на которой концентрация ДФ уменьшается в два раза
r – радиус частицы
Ф–СР – разность плотностей ДФ и ДС
NA – число Авогадро

Молекулярно-кинетические свойства дисперсных систем

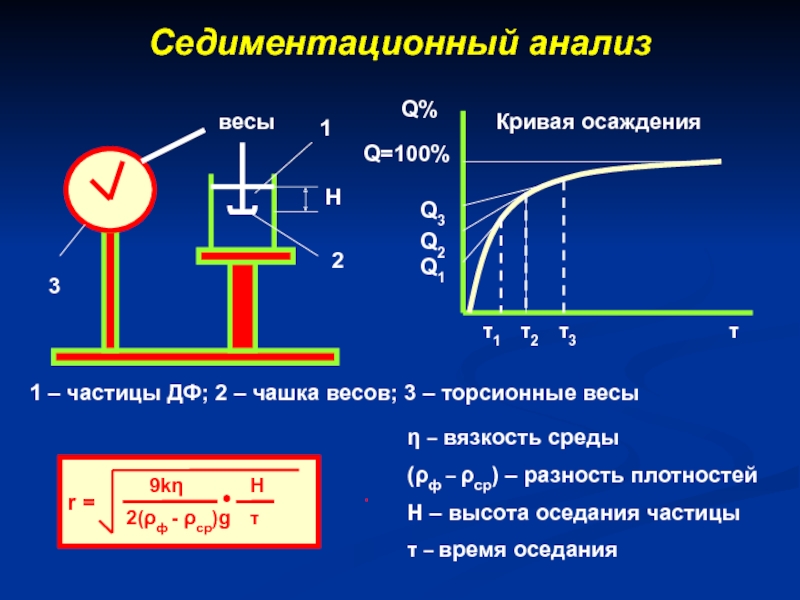

Слайд 4Седиментационный анализ
весы
1
1 – частицы ДФ; 2 – чашка весов;

3 – торсионные весы
Q%
Q1
Q2
Q3
Q=100%

3
2
1
Кривая осаждения
·
 – вязкость среды
(ф

– ср) – разность плотностей
Н – высота оседания частицы
 – время оседания
Седиментационный анализ весы11 – частицы ДФ; 2 – чашка весов; 3 – торсионные весы Q%Q1Q2Q3Q=100%321Кривая осаждения ·

Слайд 5Кривые распределения частиц по размерам
Дифференциальная кривая
Интегральная кривая
r – размер частиц
Q

– характеризует долю, приходящуюся на частицы данного размера
r –

характеризует диапазон размеров частниц, который соответствует этой доле

Q/ r

Q/ r

r

r

rmin

rmax

rmin

rmax

Кривые распределения частиц по размерамДифференциальная криваяИнтегральная криваяr – размер частицQ – характеризует долю, приходящуюся на частицы данного

Слайд 6Оптические свойства дисперсных систем Оптическая плотность
Iпрош = I0e-εlС
ε – коэффициент

поглощения или экстинция
l – толщина слоя
С – концентрация дисперсной фазы
Iпрош

= I0 – (Iпогл. +Iрас.)

Ln(I0 – Iпрош.) = D

Взаимодействие света
с дисперсной системой

Закон Бугера-Ламберта-Бера

Оптические свойства дисперсных систем Оптическая плотностьIпрош = I0e-εlСε – коэффициент поглощения или экстинцияl – толщина слояС –

Слайд 7Оптические свойства дисперсных систем Светорассеивание
I=I024π3Nv2/λ4ρ·((n12-n22)/(n12+2n22))2
или
I=I0Кv2/λ4
K – коэффициент, К=f(n1,n2,ρ,N)
λ –

длина волны падающего света
I0 – падающий световой поток
N – число

частиц дисперсной фазы
ν – объем частицы
ρ – плотность среды
n1, n2 – показатели преломления среды и фазы

Уравнение Релея

Оптические свойства дисперсных систем Светорассеивание I=I024π3Nv2/λ4ρ·((n12-n22)/(n12+2n22))2илиI=I0Кv2/λ4K – коэффициент, К=f(n1,n2,ρ,N)λ – длина волны падающего светаI0 – падающий световой

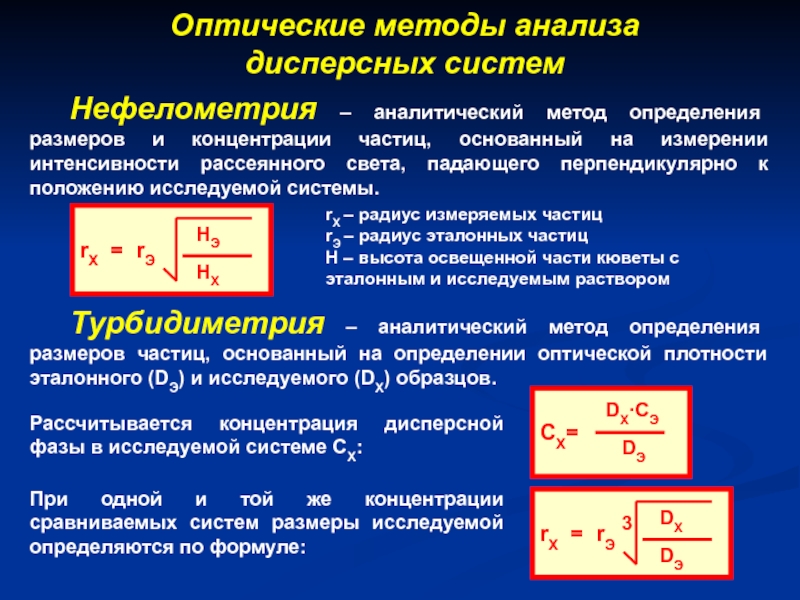

Слайд 8Оптические методы анализа дисперсных систем
Нефелометрия – аналитический метод определения размеров

и концентрации частиц, основанный на измерении интенсивности рассеянного света, падающего

перпендикулярно к положению исследуемой системы.

rX – радиус измеряемых частиц
rЭ – радиус эталонных частиц
Н – высота освещенной части кюветы с эталонным и исследуемым раствором

Турбидиметрия – аналитический метод определения размеров частиц, основанный на определении оптической плотности эталонного (DЭ) и исследуемого (DX) образцов.

Рассчитывается концентрация дисперсной фазы в исследуемой системе СХ:

При одной и той же концентрации сравниваемых систем размеры исследуемой определяются по формуле:

rX = rЭ


3


Оптические методы анализа  дисперсных систем	Нефелометрия – аналитический метод определения размеров и концентрации частиц, основанный на измерении

Слайд 9Приборы для определения структурно-механических характеристик дисперсных систем
Сдвиговые характеристики
Компрессионные характеристики
Поверхностные характеристики
Вискозиметры

Пенетрометры
Сдвигомеры
Адгезиометры
Трибометры
Компрессионные и универсальные приборы
Структурно-механические свойства дисперсных систем

Приборы для определения структурно-механических характеристик дисперсных системСдвиговые характеристикиКомпрессионные характеристикиПоверхностные характеристикиВискозиметры ПенетрометрыСдвигомерыАдгезиометрыТрибометрыКомпрессионные и универсальные приборыСтруктурно-механические свойства дисперсных систем

Слайд 10Приборы для измерения сдвиговых характеристик
Сдвигомеры
Вискозиметры
Пенетрометры
Ротационные
Капиллярные
Шариковые
Виброреометры
С постоянной
скоростью
деформации
С постоянным
напряжением
сдвига
с

соосными цилиндрами
с параллельными плоскостями
типа конус – плоскость
типа сфера –

сфера

Сдвигомеры

Вискозиметры

Сдвигомеры

Приборы для измерения сдвиговых характеристик СдвигомерыВискозиметрыПенетрометрыРотационныеКапиллярныеШариковыеВиброреометрыС постояннойскоростью деформацииС постояннымнапряжением сдвигас соосными цилиндрамис параллельными плоскостямитипа конус – плоскость

Слайд 11Классификация
методов для измерения
реологических параметров
дисперсных систем

По результатам
измерений

По области
применения
По

виду измеряемых
реологических констант
По конструктивным
особенностям
реометров
По размерности
получаемых
констант
По физической природе
экспериментально
определяемых


параметров

По виду поля
напряжений
и деформаций

По принципу нагружения
исследуемых масс

Классификация методов для измерения реологических параметров дисперсных системПо результатамизмеренийПо областипримененияПо виду измеряемыхреологических констант По конструктивнымособенностям реометровПо размерностиполучаемых

Слайд 12Метод капиллярной вискозиметрии
Капиллярные вискозиметры:
а – Убеллоде; б – Оствальда


Лабораторная установка для капиллярной вискозиметрии
1 – емкость для измерения

количества протекающей через капилляр жидкости
2 – капилляр
4 – емкость для сбора жидкости

 =( R4P)/(8 L)

Формула Пуазейля

где  – скорость истечения жидкости; R – радиус капилляра, P – перепад давления;  – вязкость жидкости; L – длина капилляра

Метод капиллярной вискозиметрииКапиллярные вискозиметры: а – Убеллоде; б – Оствальда Лабораторная установка для капиллярной вискозиметрии 1 –

Слайд 13Метод шариковой вискозиметрии
=k(ш-ж)t
где k – константа прибора
Ш и

Ж – плотность шарика и исследуемой жидкости
t – время

Метод шариковой вискозиметрии=k(ш-ж)t где k – константа прибора Ш и Ж – плотность шарика и исследуемой жидкостиt

Слайд 14Ротационная реометрия
Сущность метода состоит в установлении

связи между крутящим моментом и угловой частотой вращения одной из

измерительных поверхностей.
Основные режимы работы: постоянная скорость деформации (ω ‘ = const) и постоянное напряжение сдвига ( = const).
Использование ротационных приборов для исследования физико-механических свойств материалов имеет следующие преимущества:
Возможность создания однородного по объему образца режима деформации со строго контролируемыми кинематическими и динамическими характеристиками.
Возможность поддержания заданного режима в течение неограниченно долгого времени.

Ротационная реометрия    Сущность метода состоит в установлении связи между крутящим моментом и угловой частотой

Слайд 15Схема вискозиметра Воларовича
1 – шкив
2 – блоки
3 –

установочная гайка
4 – спираль электронагревателя
5 – ротор
6 –

стакан
7 – стакан для термостатирования
8 – изоляция
9 – стопор
10 – шкала
11 – стрелка
12 – вал
Схема вискозиметра Воларовича1 – шкив 2 – блоки 3 – установочная гайка 4 – спираль электронагревателя5 –

Слайд 16Схемы рабочих органов ротационных вискозиметров

Схемы рабочих органов ротационных вискозиметров

Слайд 17Метод Ребиндера-Вейлера
 =F/2S
F= L
где
 – константа жесткости пружины
S

– площадь одной стороны пластины
L – удлинение пружины
Прибор

Ребиндера-Вейлера
Метод Ребиндера-Вейлера =F/2S F= L где – константа жесткости пружиныS – площадь одной стороны пластины L –

Слайд 181
2
1
2

’1
’2
’1
’2
’
 ‘1 / ’2 = 2
1 ≠ 2
1 ≈ 2

≈ 0
К определению предельного
напряжения сдвига

1212’1’2’1’2’ ‘1 / ’2 = 21 ≠ 21 ≈ 2 ≈ 0К определению предельного напряжения сдвига

Слайд 19Метод пенетрации
0=km/h2
k – константа пенетрометра, зависящая от угла при

вершине конуса
m – масса, действующая на исследуемый материал
h

– глубина погружения конуса
Метод пенетрации0=km/h2 k – константа пенетрометра, зависящая от угла при вершине конуса m – масса, действующая на

Слайд 20Методы и приборы для определения поверхностных характеристик
Способы измерения адгезионной

прочности

Методы и приборы для определения поверхностных характеристик Способы измерения адгезионной прочности

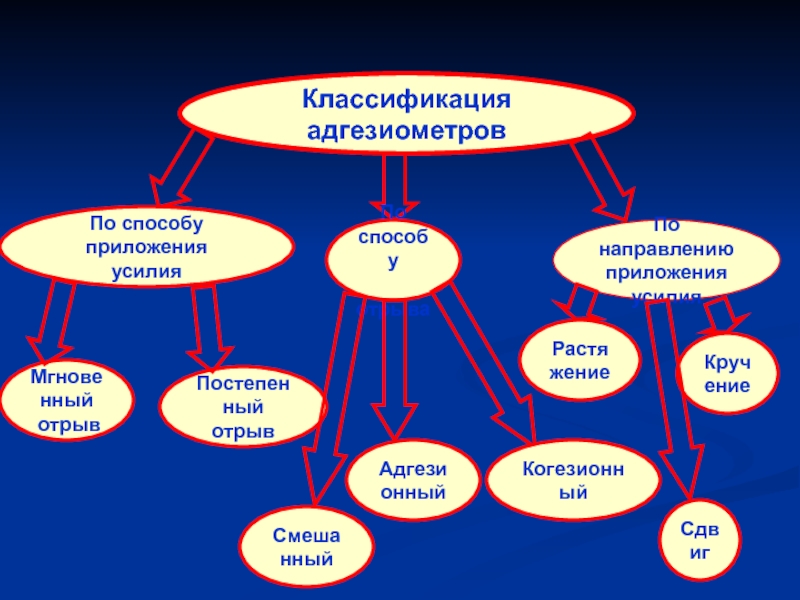

Слайд 21Классификация адгезиометров
По способу приложения
усилия
По способу
отрыва
По направлению
приложения усилия
Мгновенный
отрыв
Постепенный


отрыв
Адгезионный
Когезионный
Смешанный
Растяжение
Кручение
Сдвиг

Классификация адгезиометровПо способу приложенияусилияПо способу отрываПо направлению приложения усилияМгновенный отрывПостепенный отрывАдгезионныйКогезионныйСмешанныйРастяжениеКручениеСдвиг

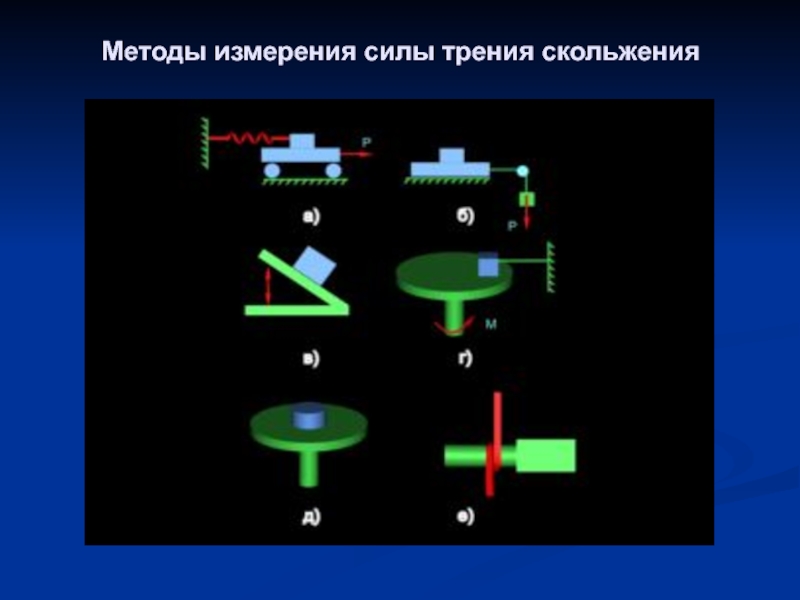

Слайд 22Методы измерения силы трения скольжения

Методы измерения силы трения скольжения

Слайд 23Примеры растяжения и сжатия при переработке пищевых масс

Примеры растяжения и сжатия  при переработке пищевых масс

Слайд 24Приборы для определения прочностных и компрессионных характеристик пищевых продуктов

Приборы для определения прочностных и компрессионных характеристик пищевых продуктов

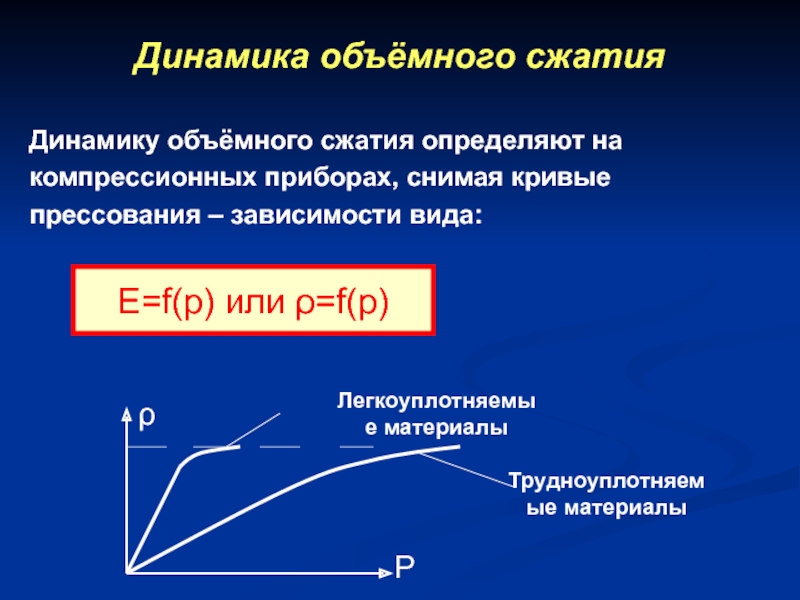

Слайд 25Динамика объёмного сжатия
Динамику объёмного сжатия определяют на
компрессионных приборах, снимая кривые
прессования

– зависимости вида:

Ε=f(p) или ρ=f(p)
ρ
Р
Легкоуплотняемые материалы
Трудноуплотняемые материалы

Динамика объёмного сжатияДинамику объёмного сжатия определяют накомпрессионных приборах, снимая кривыепрессования – зависимости вида:Ε=f(p) или ρ=f(p)ρРЛегкоуплотняемые материалыТрудноуплотняемые материалы

Слайд 26Формулы для расчёта компрессионных характеристик
Коэффициент
бокового давления
Kб=Pб/Pп
Кажущийся
объёмный модуль
Ev=-Pп/(ΔV/V0

)
Коэффициент
сжимаемости
Kс=1/Ev

Формулы для расчёта компрессионных характеристик Коэффициент бокового давленияKб=Pб/PпКажущийся объёмный модульEv=-Pп/(ΔV/V0 )Коэффициент сжимаемостиKс=1/Ev

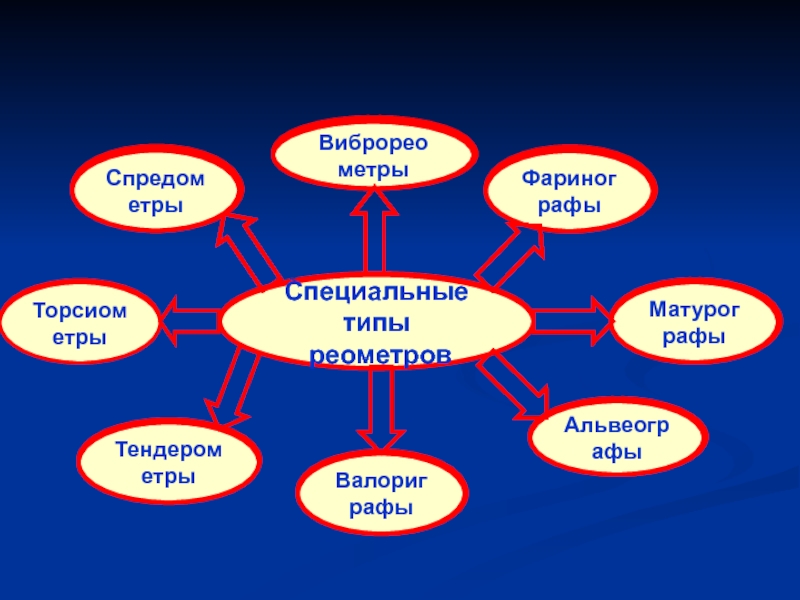

Слайд 27Специальные типы
реометров
Виброреометры
Фаринографы
Матурографы
Альвеографы
Валориграфы
Тендерометры
Торсиометры
Спредометры
Спредометры
Виброреометры
Спредометры
Фаринографы
Виброреометры
Спредометры
Матурографы
Фаринографы
Виброреометры
Спредометры
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры
Валориграфы
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры
Тендерометры
Валориграфы
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры
Торсиометры
Тендерометры
Валориграфы
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры
Специальные типы
реометров
Торсиометры
Тендерометры
Валориграфы
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры
Специальные типы
реометров
Торсиометры
Тендерометры
Валориграфы
Альвеографы
Матурографы
Фаринографы
Виброреометры
Спредометры

Специальные типы реометровВиброреометрыФаринографыМатурографыАльвеографыВалориграфыТендерометрыТорсиометрыСпредометрыСпредометрыВиброреометрыСпредометрыФаринографыВиброреометрыСпредометрыМатурографыФаринографыВиброреометрыСпредометрыАльвеографыМатурографыФаринографыВиброреометрыСпредометрыВалориграфыАльвеографыМатурографыФаринографыВиброреометрыСпредометрыТендерометрыВалориграфыАльвеографыМатурографыФаринографыВиброреометрыСпредометрыТорсиометрыТендерометрыВалориграфыАльвеографыМатурографыФаринографыВиброреометрыСпредометрыСпециальные типы реометровТорсиометрыТендерометрыВалориграфыАльвеографыМатурографыФаринографыВиброреометрыСпредометрыСпециальные типы реометровТорсиометрыТендерометрыВалориграфыАльвеографыМатурографыФаринографыВиброреометрыСпредометры

Слайд 28Вопросы к лекции 15
Для определения каких свойств дисперсных систем используют

метод седиментационного анализа?
Как можно на основании анализа интегральных и дифференциальных

кривых распределения частиц по размерам сделать вывод о монодисперсности или полидисперсности?
Какими специфическими оптическими свойствами обладают дисперсные системы?
В чем заключается сущность методов нефелометрии и турбидиметрии?
Какие методы используют для изучения структурно-механических характеристик дисперсных систем?
В чем заключается сущность методов капиллярной, шариковой и ротационной вискозиметрии, пенетрации?
Какие приборы используют для определения поверхностных характеристик?
Какие реологические константы пищевых масс можно определить с помощью перечисленных методов?
Вопросы к лекции 15Для определения каких свойств дисперсных систем используют метод седиментационного анализа?Как можно на основании анализа

Слайд 29?
Ваши вопросы

?Ваши вопросы
