Повышение безопасности электротехнологий АПК на основе интегрированного контроля электромагнитных излучений

проекта

А.А. Сошников

поля

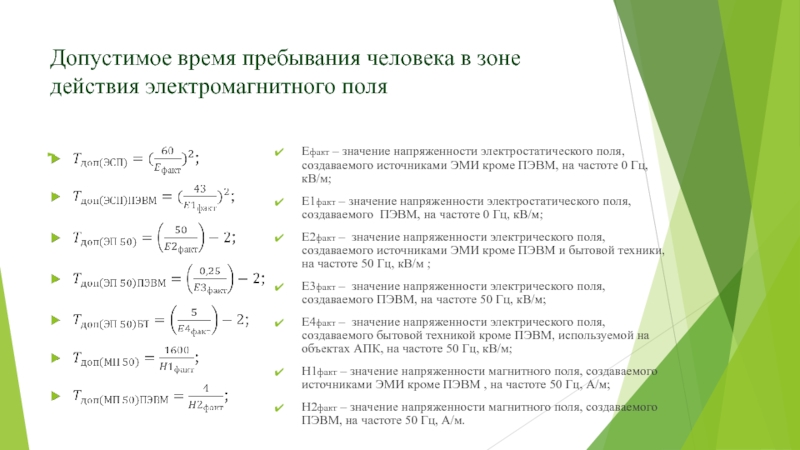

значение напряженности электростатического поля, создаваемого источниками ЭМИ кроме ПЭВМ, на

частоте 0 Гц, кВ/м;
Е1факт – значение напряженности электростатического поля, создаваемого ПЭВМ, на частоте 0 Гц, кВ/м;
Е2факт – значение напряженности электрического поля, создаваемого источниками ЭМИ кроме ПЭВМ и бытовой техники, на частоте 50 Гц, кВ/м ;
Е3факт – значение напряженности электрического поля, создаваемого ПЭВМ, на частоте 50 Гц, кВ/м;
Е4факт – значение напряженности электрического поля, создаваемого бытовой техникой кроме ПЭВМ, используемой на объектах АПК, на частоте 50 Гц, кВ/м;
Н1факт – значение напряженности магнитного поля, создаваемого источниками ЭМИ кроме ПЭВМ , на частоте 50 Гц, А/м;
Н2факт – значение напряженности магнитного поля, создаваемого ПЭВМ, на частоте 50 Гц, А/м.

монитор «ViewSonic Vg700»;
20, 24 – сканер «HP»;
21 –

фильтр-удлинитель «Power Cube SPG B» с 5 гнездами;
25 – мультифункциональное устройство «EcoSys FS-6950DN»;
26, 29 – радиотелефон «Panasonic»;
27 – сетевой коммутатор (switch) «3Com» (40 портов);
28 – жидкокристаллический монитор «NEC 17»;
30 – системный блок ПЭВМ «GLX» (сервер);
31 – факс «Panasonic»;
32 – блок питания зарядного устройства телефона «Fly»;
33 – электрический чайник «Scarlett Laura»;
35 – источник бесперебойного питания «APC 800 ВА»;
36 – источник бесперебойного питания «APC 1000 ВА»

1 – прибор приемно-контрольный охранно-пожарный «КВАРЦ»;
2 – многофункциональное устройство (МФУ) сканер-принтер-копир «Xerox Phaser 7700»;
3, 8 – аудио колонка «microlab M-400II»;
4 – принтер «HP LaserJet 1320»;
5 – сабвуфер «microlab M-400II»;
6, 18, 23 – системный блок персональной электронно-вычислительной машины (ПЭВМ) «MAKS line»;
7 – жидкокристаллический монитор (ЖК) «Samsung SyncMaster»;
9 – блок бесперебойного питания «PowerCom 800 ВА»;
10, 22 – электрический обогреватель мощностью 1 кВт;
11 – блок бесперебойного питания «UPS 800 ВА»;
12 – принтер «HP LaserJet 4200»;
13, 16 – сабвуфер «Swen SPS820»;
14 – жидкокристаллический монитор «Samsung SyncMaster 710N»;
15, 17, 34 – аудио колонка «Swen SPS820»;

– СВЧ-камера;
3 – транспортерная лента с ячейками;
4 – барабан;

5 – электродвигатель
Установка для обработки семян в СВЧ-поле

1 – транспортерная лента с ячейками;
2 – бункер; 3 – барабан; 4 – стол;
5 – СВЧ-камера; 6 – электродвигатель
План исследуемого помещения с
СВЧ-установкой

передней стенки СВЧ-камеры
Примечание – красным цветом выделено превышение уровней ЭМП

потока энергии и допустимого времени пребывания от расстояния до исследуемой

установки при первичном исследовании

передней стенки СВЧ-камеры в условиях экранирования
Примечание – красным цветом выделено

превышение уровней ЭМП

в условиях экранирования
Зависимость плотности потока энергии и допустимого времени пребывания

от расстояния до исследуемой установки в условиях экранирования

использованием различных источников электромагнитных излучений могут представлять высокую опасность из-за

превышения ПДУ составляющих электромагнитного поля. Для повышения электромагнитной безопасности на объектах АПК необходимо обеспечить контроль состояния электромагнитной обстановки и применять обоснованные защитные мероприятия.
Известные способы контроля электромагнитной обстановки имеют узкую область применения и реализуют измерение только отдельных составляющих электромагнитного поля. При этом отсутствует возможность получения полной картины опасности контролируемого пространства.
В качестве критерия оценки опасности ЭМИ от нескольких источников целесообразно использование минимально допустимого времени пребывания человека в различных зонах помещения, соответствующего наиболее опасным составляющим электромагнитного поля.

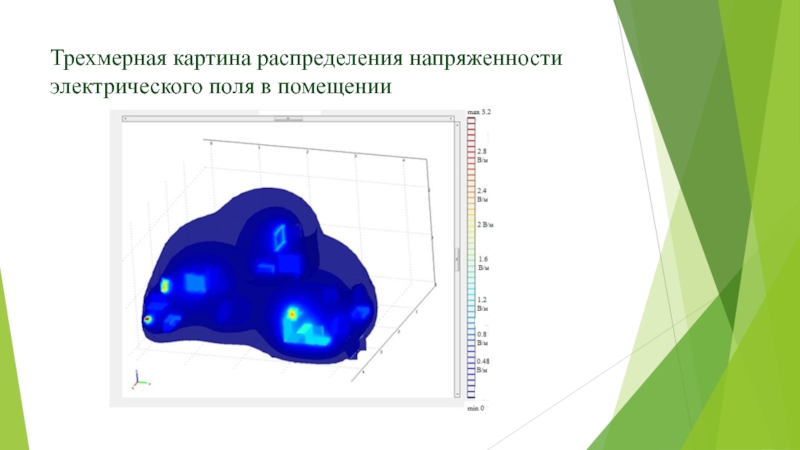

Совершенствование механизма контроля электромагнитных излучений возможно на основе разработанной концепции комплексных исследований электромагнитной обстановки, предусматривающей получение пространственной картины электромагнитной опасности, которая представляет собой карту допустимого времени пребывания человека в различных зонах пространства.
Практическую реализацию разработанной концепции обеспечивают новый способ и методика интегрированного контроля электромагнитных излучений, позволяющие получить карту допустимого времени пребывания человека в различных зонах пространства в результате выявления наиболее опасных составляющих электромагнитного излучения от различных источников в диапазоне исследуемых частот и компьютерного моделирования электромагнитных полей.

электромагнитной обстановки позволяет не только выявить наиболее опасные составляющие электромагнитных

излучений, но и оценить эффективность защитных мероприятий. В частности, для технологического процесса предпосевной обработки семян в СВЧ-поле предложенное защитное экранирование увеличивает безопасное время пребывания человека в зоне от 0,5 м до 2,5 м от СВЧ-камеры до 10 ч, а на расстоянии более 2,5 м – до 24 ч. Без экранирования допустимое время пребывания в зоне от 0,5 м до 1,5 м составляло 8 мин, а в зоне от 1,5 м до 2,5 м – 20 мин.
Экономическая эффективность предложенного способа определяется уменьшением удельных затрат на обследование электромагнитной обстановки до 3 раз и увеличением, более, чем в 2 раза, числа исследуемых объектов в течение года.
Социальный эффект обусловлен упорядочением процесса оценки состояния электромагнитной обстановки. При этом не только снижается трудоемкость, но и повышается достоверность результатов контроля, а полученная пространственная картина опасности электромагнитных излучений позволяет обоснованно выбирать защитные мероприятия в условиях экономических и технических ограничений.
