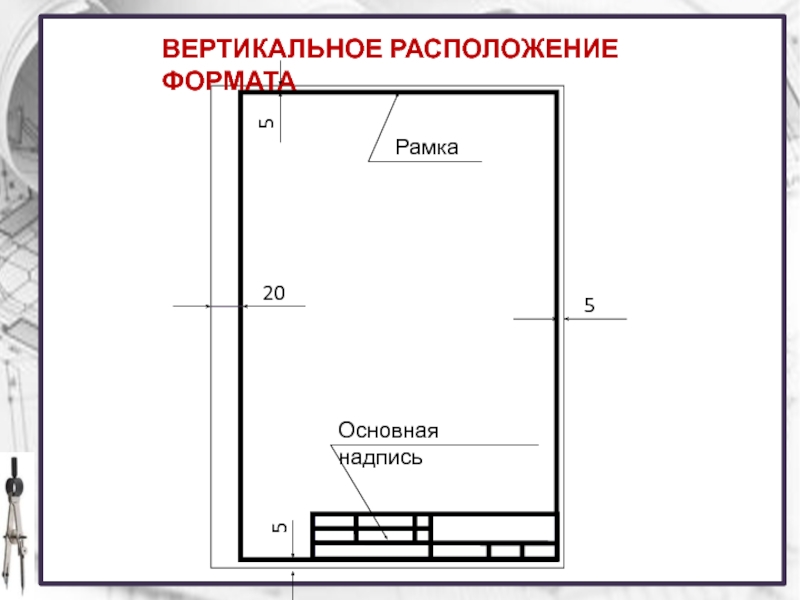

- 11. ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТАРамка55520Основная надпись
- 12. ЛИНИИ ЧЕРТЕЖАЧертёж детали выполнен правильноЧертёж детали выполнен неправильно(ГОСТ 2.303 – 68*)
- 13. ЛИНИИ ЧЕРТЕЖА2. ШТРИХОВАЯ ЛИНИЯ3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ4.
- 14. ЛИНИИ ЧЕРТЕЖА (продолжение)6. РАЗОМКНУТАЯ ЛИНИЯ7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ
- 15. 1. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯПрименяется для изображения
- 16. 2. ШТРИХОВАЯ ЛИНИЯ Толщина линии от
- 17. 3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯТолщина тонкой линии от
- 18. 4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ3…55…30Толщина штрихпунктирной линии от
- 19. 5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯТолщина волнистой линии от
- 20. 6. РАЗОМКНУТАЯ ЛИНИЯТолщина разомкнутой линии от S
- 21. 7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ Толщина
- 22. 8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМТолщина линии

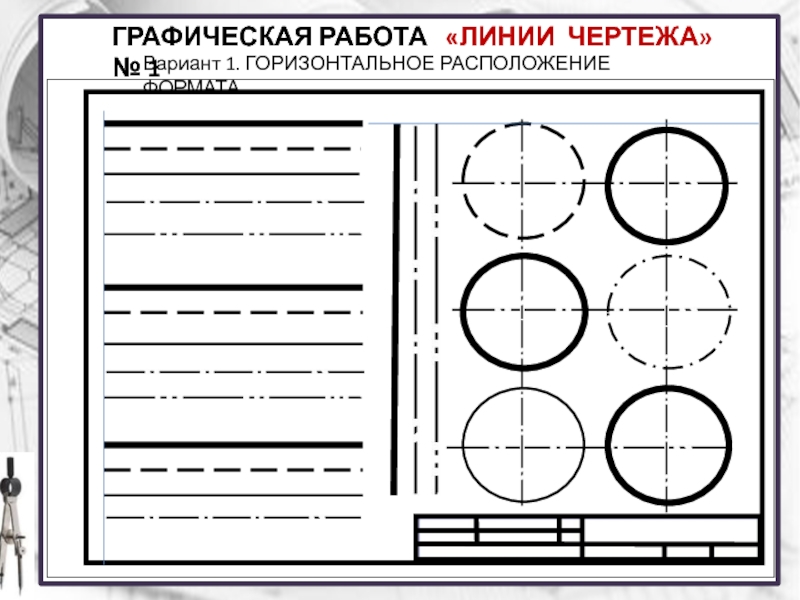

- 23. ГРАФИЧЕСКАЯ РАБОТА № 1«ЛИНИИ ЧЕРТЕЖА»Вариант 1. ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА

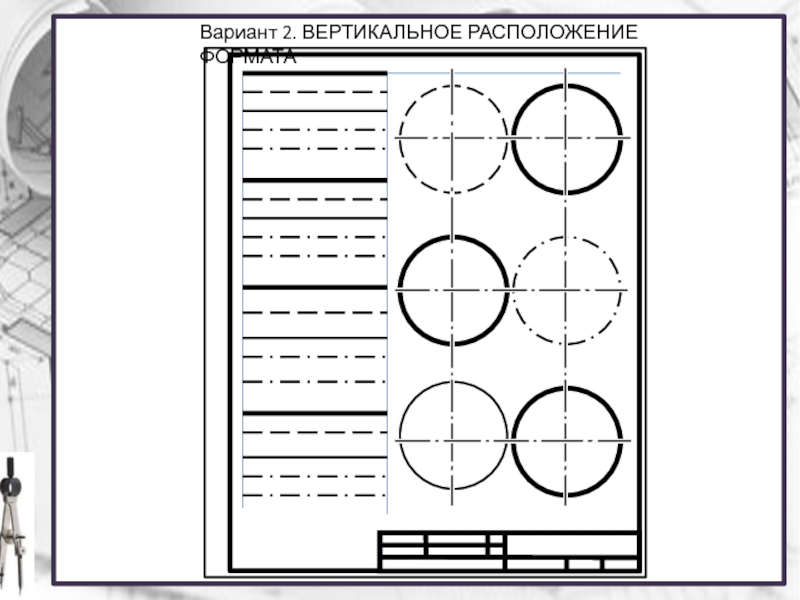

- 24. Вариант 2. ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА
- 25. Скачать презентанцию
ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙПонятие о стандартахФорматы Линии чертежа Рамка поля чертежаОсновная надпись чертежаГрафическая работа №1
Слайды и текст этой презентации
Слайд 2
ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ
Понятие о стандартах
Форматы
Линии чертежа
Рамка поля чертежа
Основная
надпись чертежа

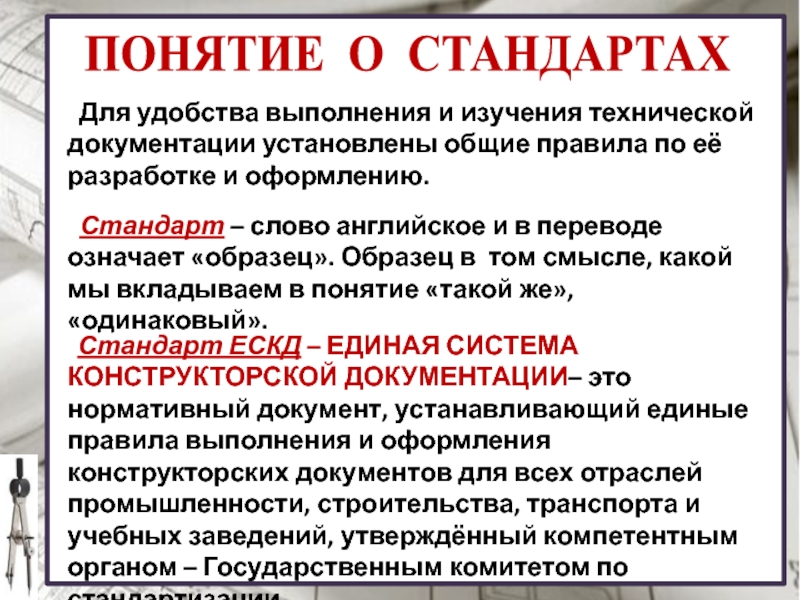

Слайд 3
ПОНЯТИЕ О СТАНДАРТАХ
Стандарт – слово английское и в переводе
означает «образец». Образец в том смысле, какой мы вкладываем в
понятие «такой же», «одинаковый». Для удобства выполнения и изучения технической документации установлены общие правила по её разработке и оформлению.
Стандарт ЕСКД – ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ– это нормативный документ, устанавливающий единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности, строительства, транспорта и учебных заведений, утверждённый компетентным органом – Государственным комитетом по стандартизации.
Слайд 4
Соблюдение государственных стандартов обязательно для всех отраслей промышленности, проектных организаций,
научных учреждений и т. д. Во всех учебных заведениях, где
изучают инженерную графику, учебные чертежи выполняют по изложенным в ГОСТах правилам.Стандарт имеет буквенное и цифровое обозначение. Далее представлена расшифровка обозначения стандарта:

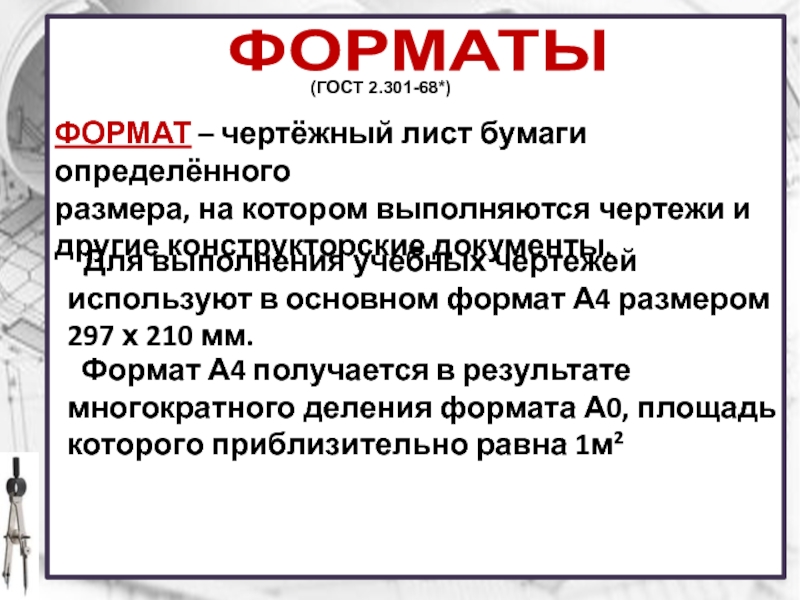

Слайд 5
ФОРМАТЫ
ФОРМАТ – чертёжный лист бумаги определённого
размера, на котором выполняются
чертежи и другие конструкторские документы.
Для выполнения учебных чертежей
используют в основном формат А4 размером 297 х 210 мм. Формат А4 получается в результате многократного деления формата А0, площадь которого приблизительно равна 1м²
(ГОСТ 2.301-68*)
Слайд 6

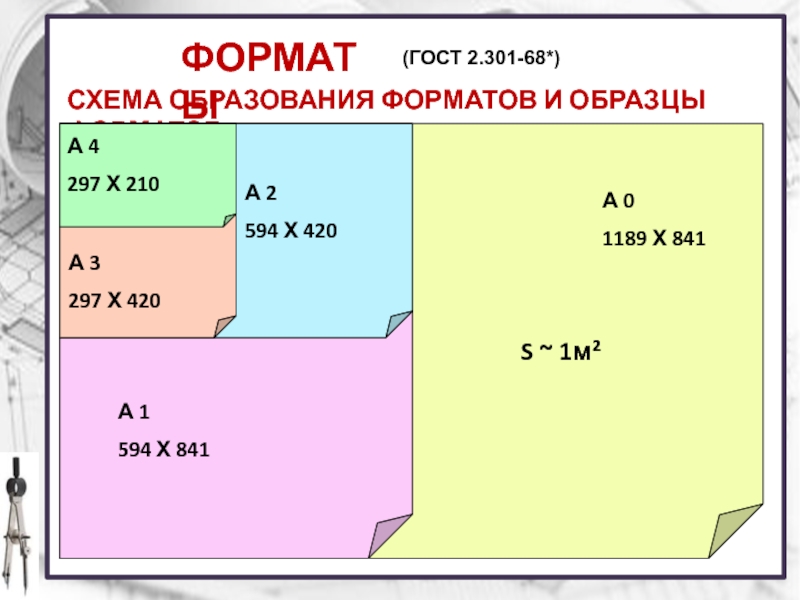

СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВ
А 0
1189 Х 841
А 1
594
Х 841
А 2
594 Х 420
А 3
297 Х 420
А 4
297 Х
210S ~ 1м²
ФОРМАТЫ
(ГОСТ 2.301-68*)
Слайд 7

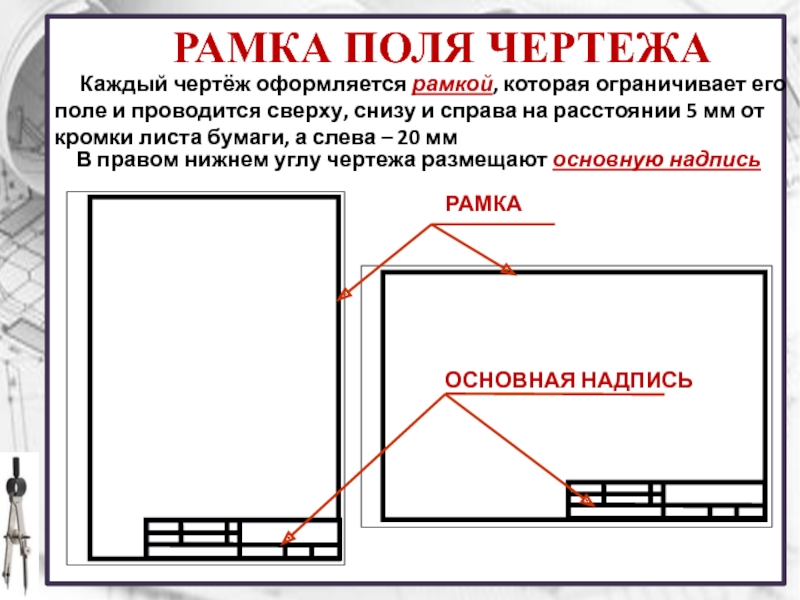

Каждый чертёж оформляется рамкой, которая ограничивает его
поле и проводится сверху, снизу и справа на расстоянии 5
мм от кромки листа бумаги, а слева – 20 ммВ правом нижнем углу чертежа размещают основную надпись
ОСНОВНАЯ НАДПИСЬ
РАМКА
РАМКА ПОЛЯ ЧЕРТЕЖА
Слайд 9
Чертил
Иванов С.
10.11
Проверил
Чертёж детали
Петров А.И.
13.11
Школа №2034 класс
8Б
Резина
1:1
№2
Образец заполненной основной надписи
Размеры учебной школьной основной надписи
Слайд 10
На производстве, согласно ГОСТ 2.301 – 68, листы формата А4
располагают только вертикально. В учебных общеобразовательных заведениях их используют как
вертикально, так и горизонтально .ГОРИЗОНТАЛЬНОЕ РАСПОЛОЖЕНИЕ ФОРМАТА А4
210
297
20
5
5
5
ОСНОВНАЯ НАДПИСЬ
РАМКА
Слайд 12

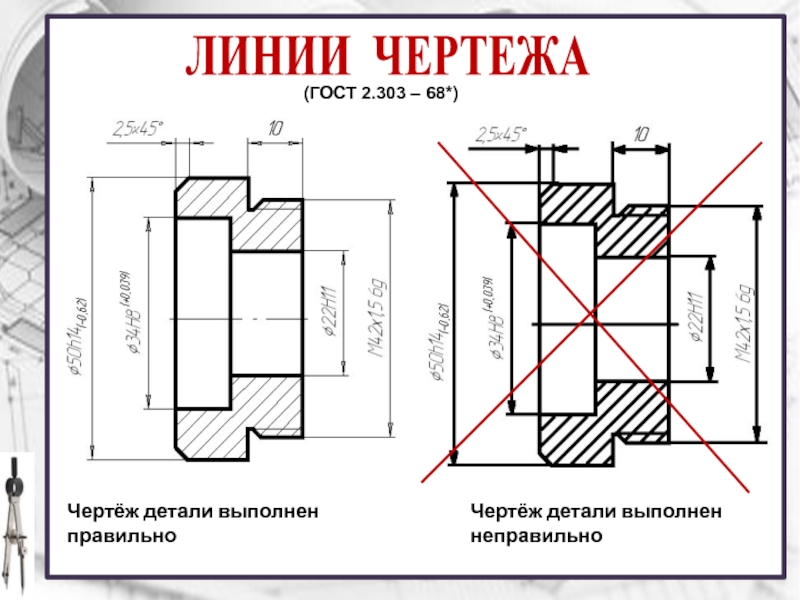

ЛИНИИ ЧЕРТЕЖА
Чертёж детали выполнен правильно
Чертёж детали выполнен неправильно
(ГОСТ 2.303 –
68*)

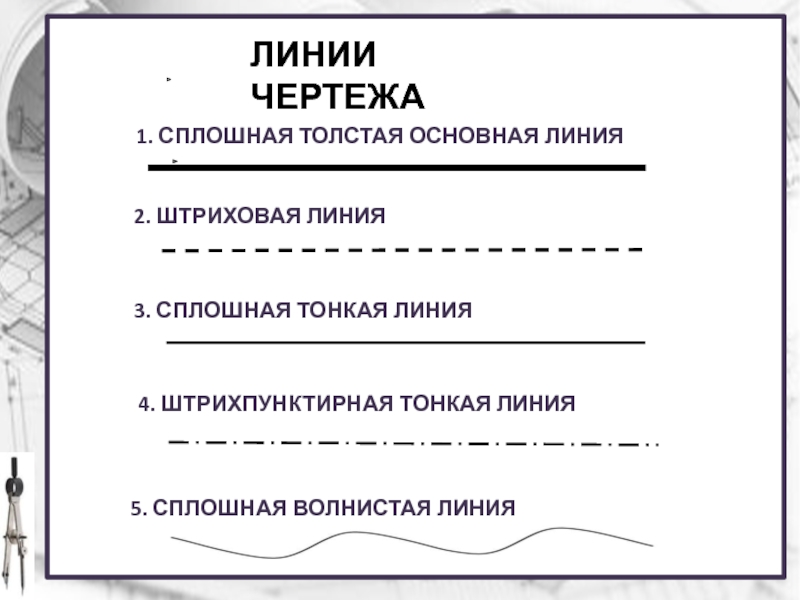

Слайд 13
ЛИНИИ ЧЕРТЕЖА
2. ШТРИХОВАЯ ЛИНИЯ
3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
5.
СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ
Слайд 14
ЛИНИИ ЧЕРТЕЖА (продолжение)
6. РАЗОМКНУТАЯ ЛИНИЯ
7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ
ЛИНИЯ
8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ
Слайд 15
1. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯ
Применяется для изображения видимого контура предмета,
оформления рамки поля чертежа и граф основной надписи
Толщина
сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 ммВидимый контур предмета
Рамка
Основная надпись

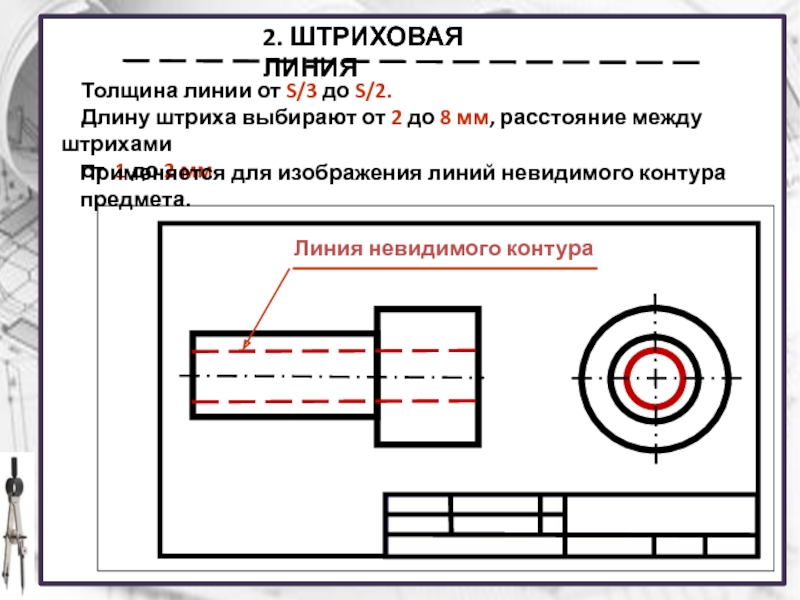

Слайд 16
2. ШТРИХОВАЯ ЛИНИЯ
Толщина линии от S/3 до S/2.
Длину штриха выбирают от 2 до 8 мм,
расстояние между штрихами от 1 до 2 мм
Применяется для изображения линий невидимого контура предмета.
Линия невидимого контура
Слайд 17

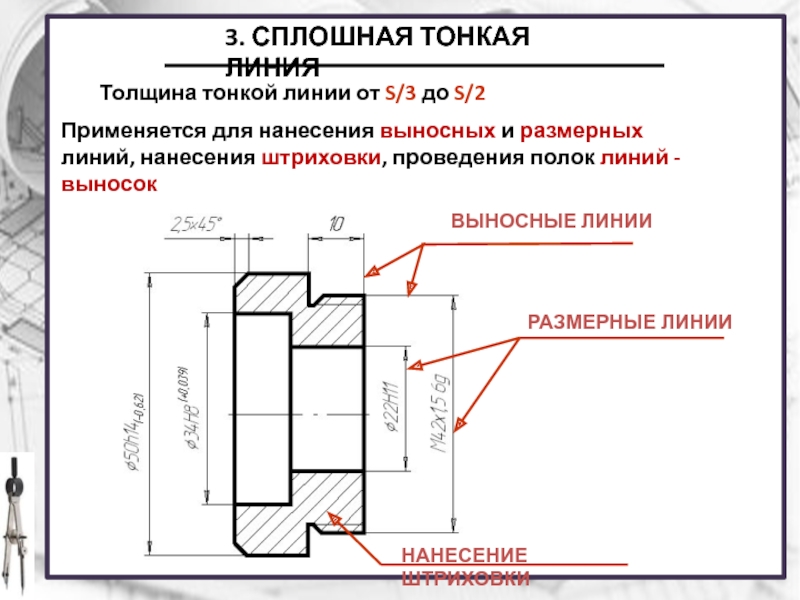

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
Толщина тонкой линии от S/3 до S/2
Применяется
для нанесения выносных и размерных линий, нанесения штриховки, проведения полок
линий - выносокВЫНОСНЫЕ ЛИНИИ
РАЗМЕРНЫЕ ЛИНИИ
НАНЕСЕНИЕ ШТРИХОВКИ

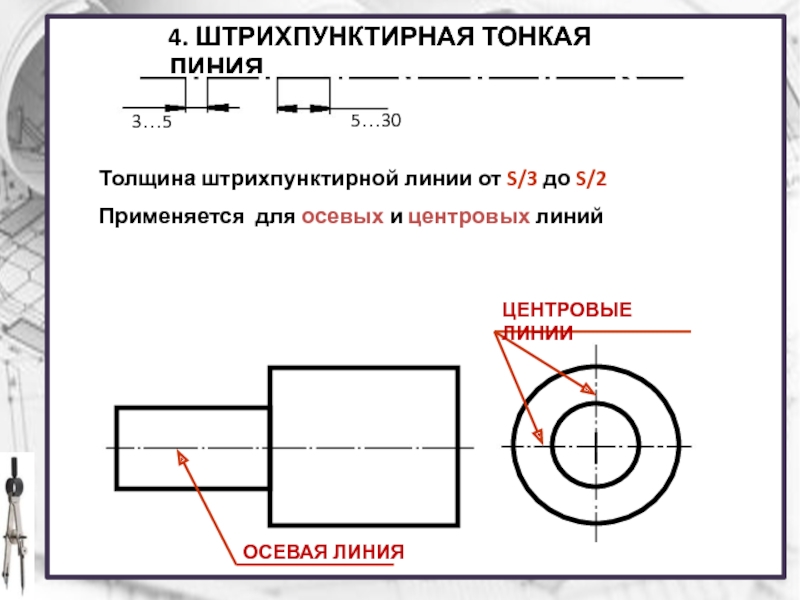

Слайд 18
4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
3…5
5…30
Толщина штрихпунктирной линии от S/3 до S/2
Применяется
для осевых и центровых линий
ОСЕВАЯ ЛИНИЯ
ЦЕНТРОВЫЕ ЛИНИИ
Слайд 19
5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
Толщина волнистой линии от S/3 до S/2
Применяется
для изображения линии обрыва, разграничения вида и разреза
ЛИНИИ ОБРЫВА
ЛИНИЯ РАЗГРАНИЧЕНИЯ
ВИДА И РАЗРЕЗА
Слайд 20
6. РАЗОМКНУТАЯ ЛИНИЯ
Толщина разомкнутой линии от S до 1,5S
Применяется для
изображений места секущей плоскости при построении сечений и разрезов
РАЗОМКНУТАЯ ЛИНИЯ
8…20
Слайд 21
7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ
Толщина линии от S/3
до S/2
Применяется для изображения линий сгиба на развёртках
ЛИНИИ СГИБА
4…6
5…30
Слайд 22
8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ
Толщина линии от S/3 до
S/2
Применяется для изображения длинных линий обрыва
ДЛИННЫЕ ЛИНИИ ОБРЫВА
