ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ презентация, доклад

Содержание

СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВА 01189 Х 841А 1594 Х 841А 2594 Х 420А 3297 Х 420А 4297 Х 210S ~ 1м²

Слайды и текст этой презентации

Слайд 1ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖЕЙ

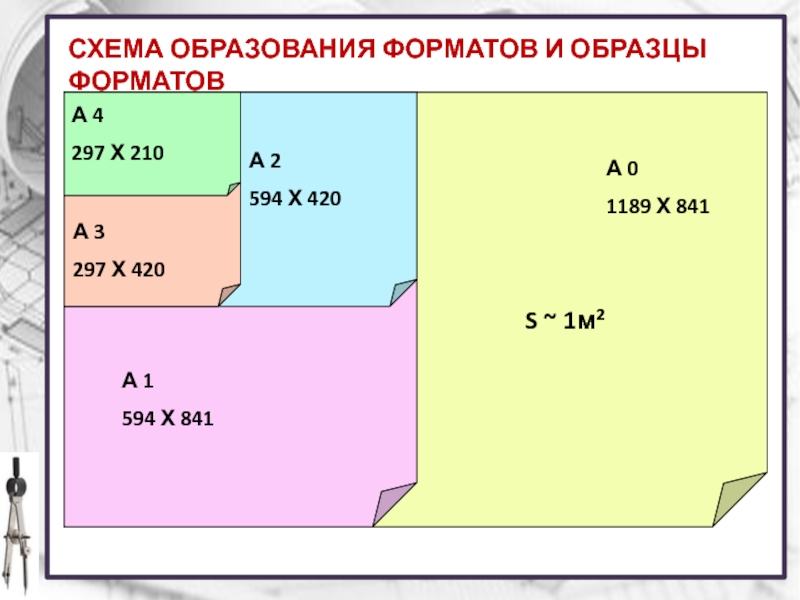

Слайд 2СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВ
А 0
1189 Х 841
А 1
594

Х 841
А 2
594 Х 420
А 3
297 Х 420
А 4
297 Х

210

S ~ 1м²

СХЕМА ОБРАЗОВАНИЯ ФОРМАТОВ И ОБРАЗЦЫ ФОРМАТОВА 01189 Х 841А 1594 Х 841А 2594 Х 420А 3297 Х

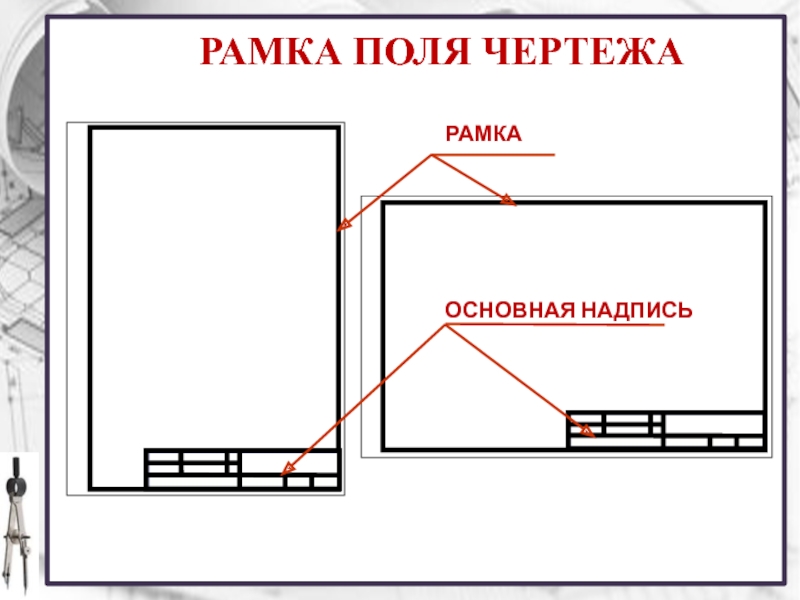

Слайд 3ОСНОВНАЯ НАДПИСЬ
РАМКА
РАМКА ПОЛЯ ЧЕРТЕЖА

ОСНОВНАЯ НАДПИСЬРАМКА РАМКА ПОЛЯ ЧЕРТЕЖА

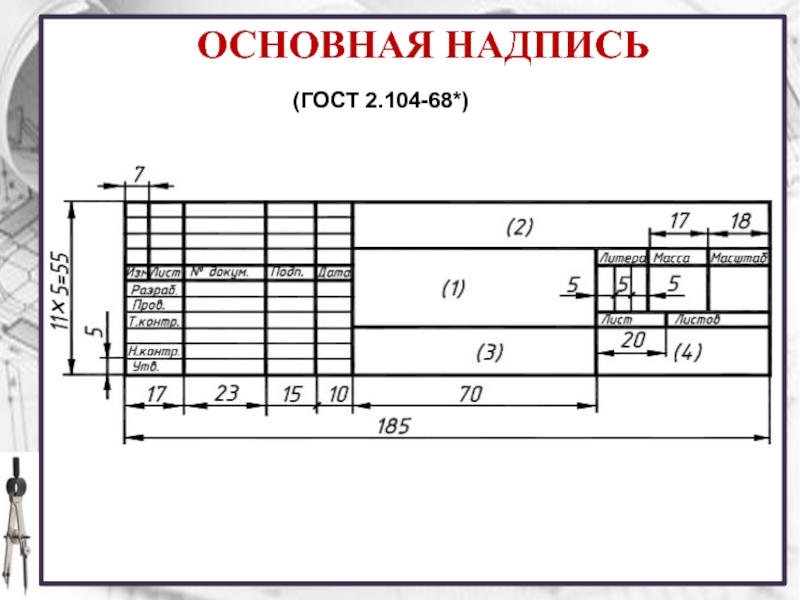

Слайд 4ОСНОВНАЯ НАДПИСЬ
(ГОСТ 2.104-68*)

ОСНОВНАЯ НАДПИСЬ(ГОСТ 2.104-68*)

Слайд 5ЛИНИИ ЧЕРТЕЖА
Чертёж детали выполнен правильно
Чертёж детали выполнен неправильно
(ГОСТ 2.303 –

68*)

ЛИНИИ ЧЕРТЕЖАЧертёж детали выполнен правильноЧертёж детали выполнен неправильно(ГОСТ 2.303 – 68*)

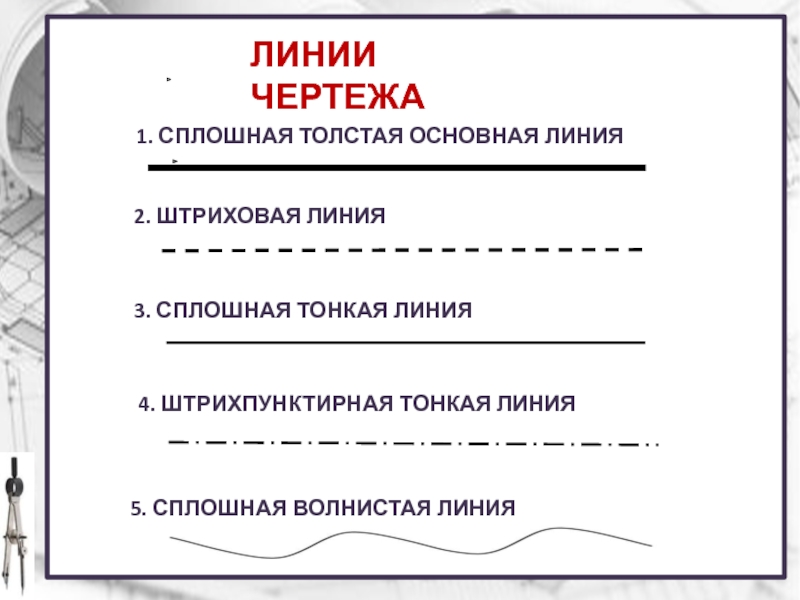

Слайд 6ЛИНИИ ЧЕРТЕЖА
2. ШТРИХОВАЯ ЛИНИЯ
3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
5.

СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ

ЛИНИИ ЧЕРТЕЖА2. ШТРИХОВАЯ ЛИНИЯ3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ1. СПЛОШНАЯ ТОЛСТАЯ ОСНОВНАЯ ЛИНИЯ

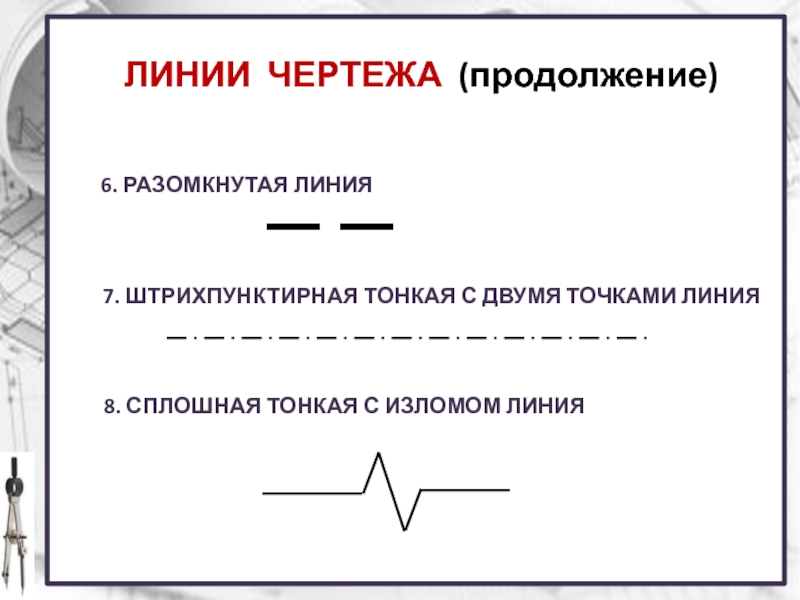

Слайд 7ЛИНИИ ЧЕРТЕЖА (продолжение)
6. РАЗОМКНУТАЯ ЛИНИЯ
7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ

ЛИНИЯ
8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ

ЛИНИИ ЧЕРТЕЖА (продолжение)6. РАЗОМКНУТАЯ ЛИНИЯ7. ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ8. СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ ЛИНИЯ

Слайд 81. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯ
Применяется для изображения видимого контура предмета,

оформления рамки поля чертежа и граф основной надписи
Толщина

сплошной основной линии (S) выбирается в пределах от 0,5 до 1,4 мм

ВИДИМЫЙ КОНТУР ПРЕДМЕТА

РАМКА

ОСНОВНАЯ НАДПИСЬ

1. ОСНОВНАЯ СПЛОШНАЯ ТОЛСТАЯ ЛИНИЯПрименяется для изображения видимого контура предмета,   оформления рамки поля чертежа и

Слайд 92. ШТРИХОВАЯ ЛИНИЯ
Толщина линии от S/3 до S/2.


Длину штриха выбирают от 2 до 8 мм,

расстояние между штрихами
от 1 до 2 мм

Применяется для изображения линий невидимого контура предмета.

ЛИНИИ НЕВИДИМОГО КОНТУРА

2. ШТРИХОВАЯ ЛИНИЯ  Толщина линии от S/3 до S/2.   Длину штриха выбирают от 2

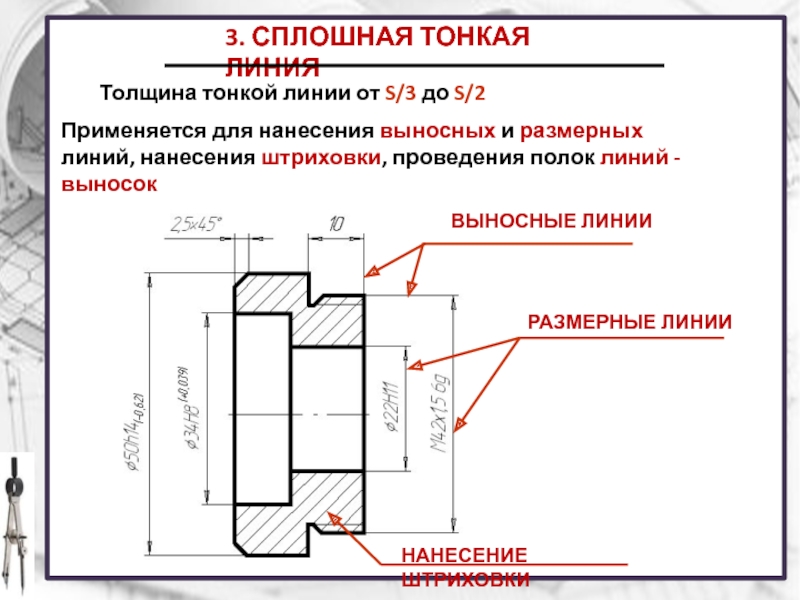

Слайд 103. СПЛОШНАЯ ТОНКАЯ ЛИНИЯ
Толщина тонкой линии от S/3 до S/2
Применяется

для нанесения выносных и размерных линий, нанесения штриховки, проведения полок

линий - выносок

ВЫНОСНЫЕ ЛИНИИ

РАЗМЕРНЫЕ ЛИНИИ

НАНЕСЕНИЕ ШТРИХОВКИ

3. СПЛОШНАЯ ТОНКАЯ ЛИНИЯТолщина тонкой линии от S/3 до S/2Применяется для нанесения выносных и размерных линий, нанесения

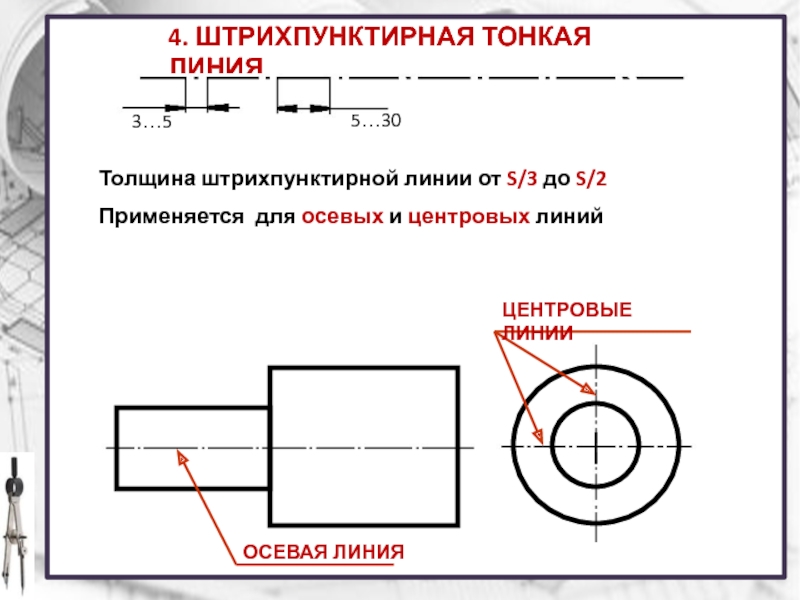

Слайд 114. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ
3…5
5…30
Толщина штрихпунктирной линии от S/3 до S/2
Применяется

для осевых и центровых линий
ОСЕВАЯ ЛИНИЯ
ЦЕНТРОВЫЕ ЛИНИИ

4. ШТРИХПУНКТИРНАЯ ТОНКАЯ ЛИНИЯ3…55…30Толщина штрихпунктирной линии от S/3 до S/2Применяется для осевых и центровых линийОСЕВАЯ ЛИНИЯЦЕНТРОВЫЕ ЛИНИИ

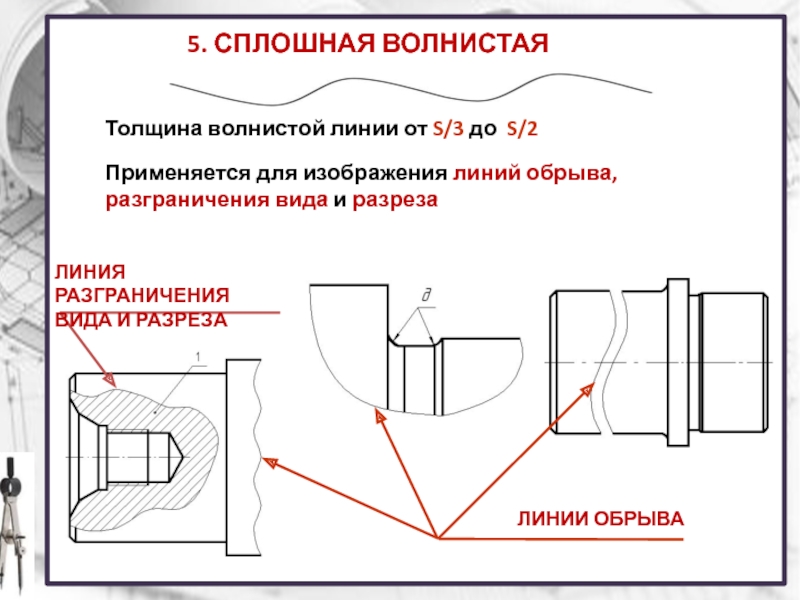

Слайд 125. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ
Толщина волнистой линии от S/3 до S/2
Применяется

для изображения линий обрыва, разграничения вида и разреза
ЛИНИИ ОБРЫВА
ЛИНИЯ РАЗГРАНИЧЕНИЯ

ВИДА И РАЗРЕЗА
5. СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯТолщина волнистой линии от S/3 до S/2Применяется для изображения линий обрыва, разграничения вида и

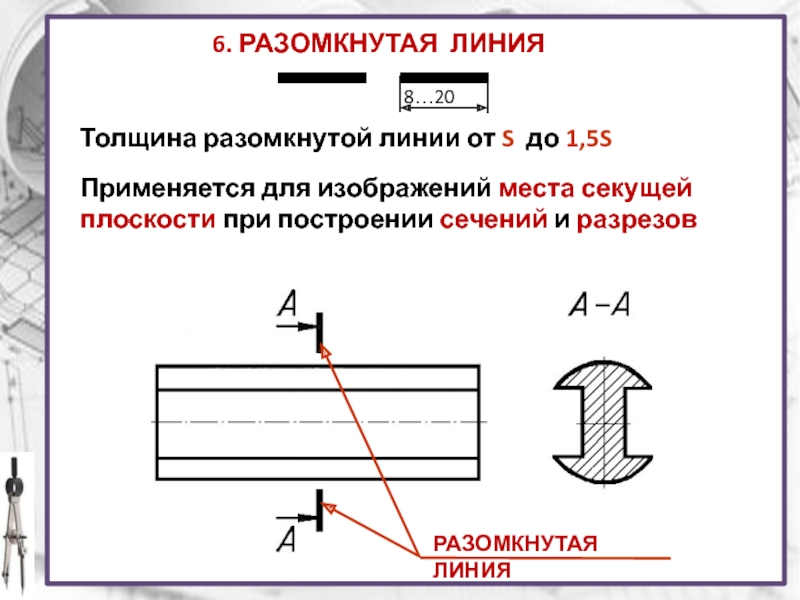

Слайд 136. РАЗОМКНУТАЯ ЛИНИЯ
Толщина разомкнутой линии от S до 1,5S
Применяется для

изображений места секущей плоскости при построении сечений и разрезов
РАЗОМКНУТАЯ ЛИНИЯ
8…20

6. РАЗОМКНУТАЯ ЛИНИЯТолщина разомкнутой линии от S до 1,5SПрименяется для изображений места секущей плоскости при построении сечений

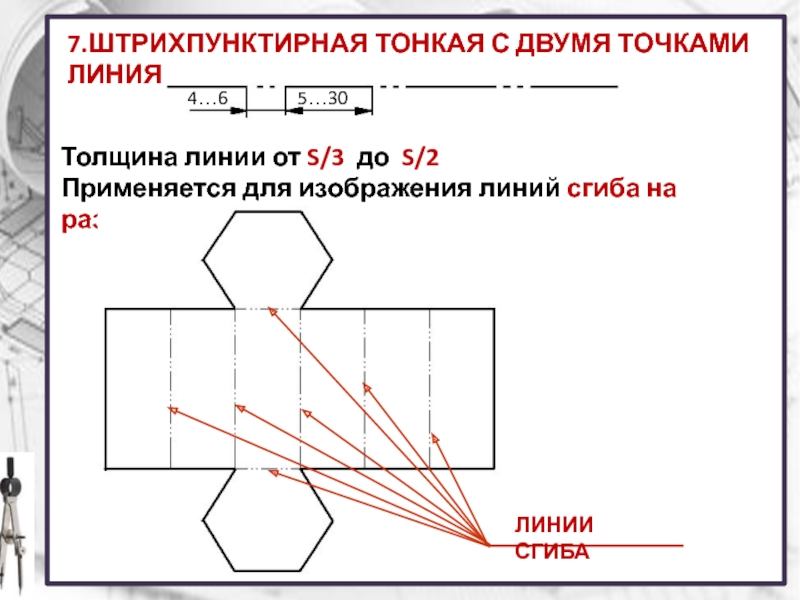

Слайд 147.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ
Толщина линии от S/3

до S/2
Применяется для изображения линий сгиба на развёртках
ЛИНИИ СГИБА
4…6
5…30

7.ШТРИХПУНКТИРНАЯ ТОНКАЯ С ДВУМЯ ТОЧКАМИ ЛИНИЯ Толщина линии от S/3 до S/2Применяется для изображения линий сгиба на

Слайд 158. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМ
Толщина линии от S/3 до

S/2
Применяется для изображения длинных линий обрыва
ДЛИННЫЕ ЛИНИИ ОБРЫВА

8. ЛИНИЯ СПЛОШНАЯ ТОНКАЯ С ИЗЛОМОМТолщина линии от S/3 до S/2Применяется для изображения длинных линий обрываДЛИННЫЕ ЛИНИИ

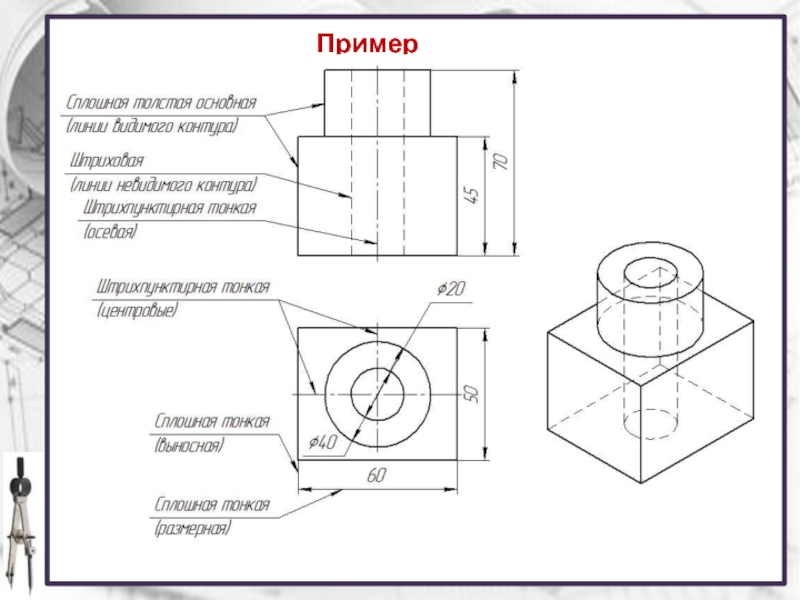

Слайд 16Пример чертежа

Пример чертежа

Слайд 17Пример чертежа

Пример чертежа

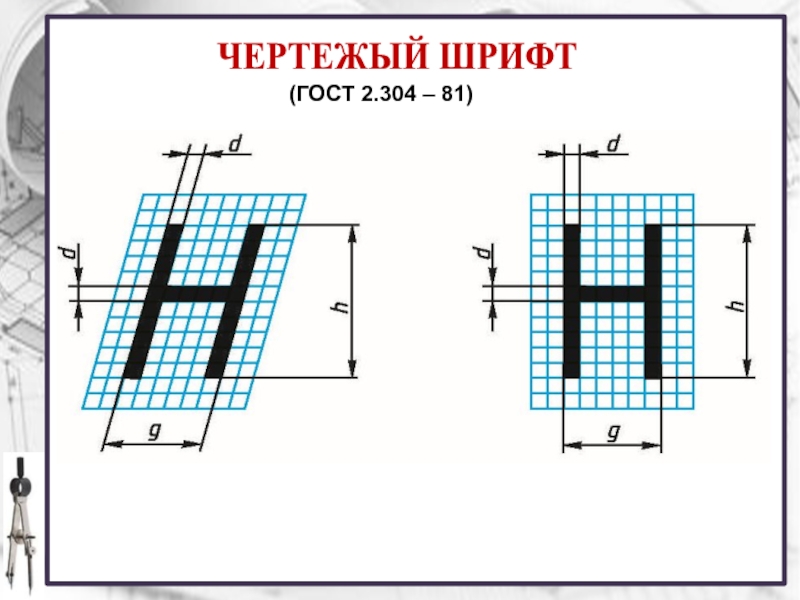

Слайд 18ЧЕРТЕЖЫЙ ШРИФТ
(ГОСТ 2.304 – 81)

ЧЕРТЕЖЫЙ ШРИФТ(ГОСТ 2.304 – 81)

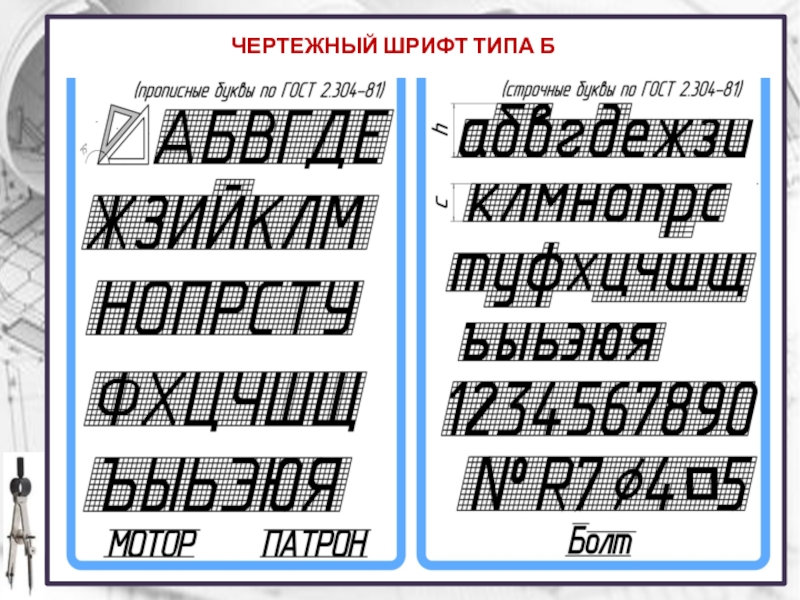

Слайд 19ЧЕРТЕЖНЫЙ ШРИФТ ТИПА Б

ЧЕРТЕЖНЫЙ ШРИФТ ТИПА Б

Слайд 20Масштаб
(ГОСТ 2.304 – 81)
МАСШТАБ — это отношение линейных размеров изображения

предмета на чертеже к его действительным размерам

Масштаб(ГОСТ 2.304 – 81)МАСШТАБ — это отношение линейных размеров изображения предмета на чертеже к его действительным размерам
