Слайд 1Приземный слой атмосферы
50 лет теории подобия Монина-Обухова
Слайд 2Что должны знать географы по физике приземного слоя
Определение приземного слоя
Определение,
размерность и порядок величины касательных напряжений (сравнительно с давлением)
Определение динамической
скорости и назначение ее
Определение турбулентных потоков тепла и влаги, их размерность и порядок величин
Постоянство потоков и напряжений

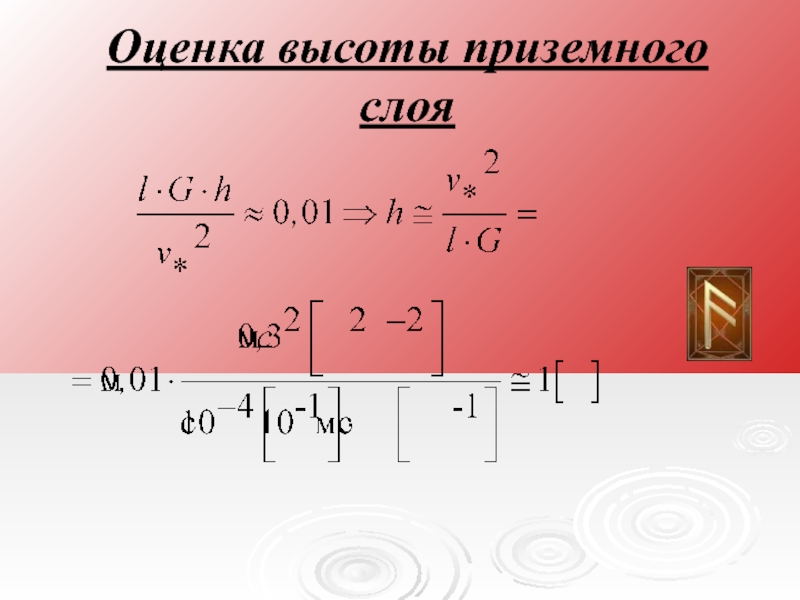

Определение и значения высоты ПрзС при устойчивой и неустойчивой стратификации
Значения градиентов скоростей, температуры и массовой доли
Выражения для потоков в К-теории
Выражение потоков через коэффициент проводимости и сопротивления
Турбулентные числа Прандтля и Шмидта, их значения

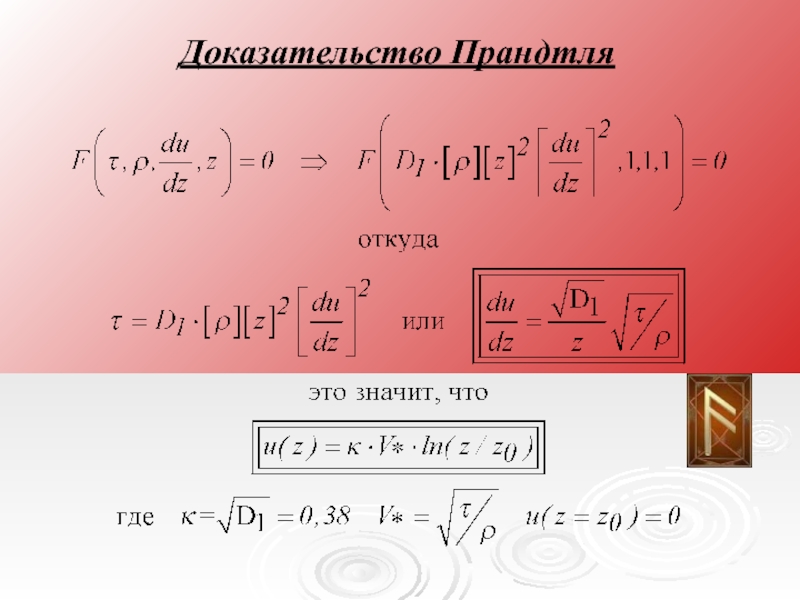

ДОк-во теоремы Прандтля о логарифмическом профиле
Уровень шероховатости и как его вычислить
Высота вытеснения, определение назначение и значения для разных п/п
Теорема Монина-Обухова о подобии профилей в стратифицированном ПрзС
Понятие о масштаба М-О и методе его оценки
Понятие о числе Ричардсона
Связь числа Ричардсона с z/L
О практических методах оценки турбулентных потоков по градиентным наблюдениям
Слайд 3Определения и основные понятия
Приземный слой – это ближайшая и сильнее
всего связанная с землей часть турбулентной атмосферы
Турбулентность в нем зависит
от расстояния до подстилающей поверхности
В приземном слое самые большие градиенты скорости ветра, температуры и диффундирующих субстанций, переносимых от земной поверхности.
Слайд 5Суточный ход ветра и температуры в пограничном слое
Слайд 6Напряжение – это сила, действующая на единицу площади (Н/м2 или
кг м1с-2)

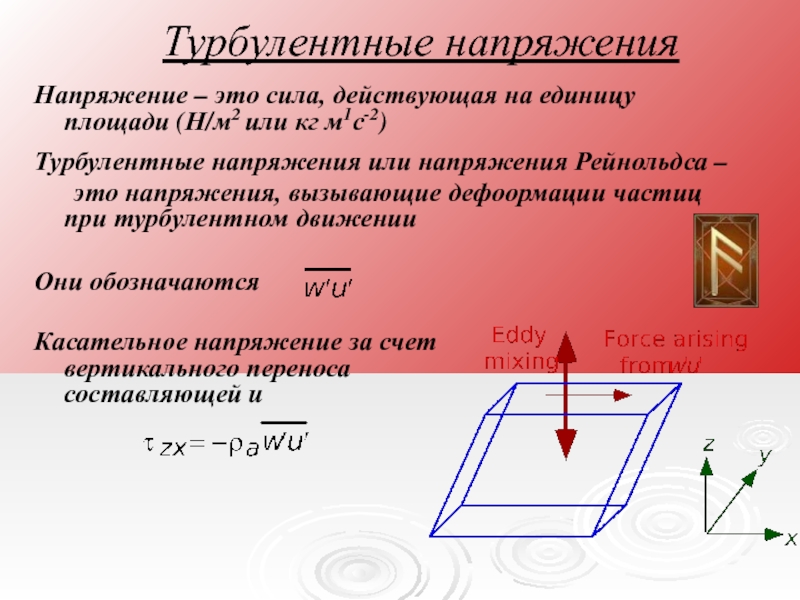

Турбулентные напряжения
Турбулентные напряжения или напряжения Рейнольдса –
это напряжения, вызывающие
дефоормации частиц при турбулентном движении
Они обозначаются
Касательное напряжение за счет вертикального переноса составляющей u

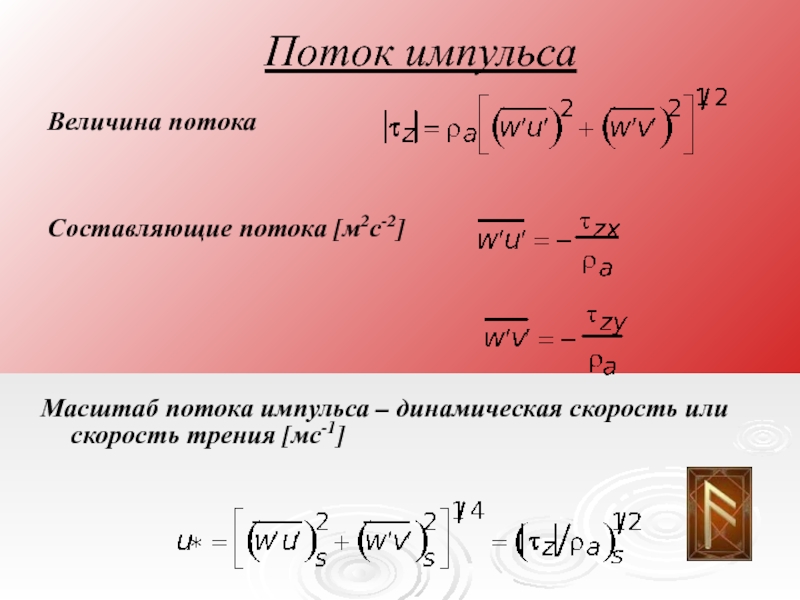

Слайд 7Величина потока
Поток импульса
Составляющие потока [м2с-2]
Масштаб потока импульса – динамическая скорость
или скорость трения [мс-1]
Слайд 8Турбулентный поток тепла (Вт м-2)
Потоки тепла и влаги
Его кинематический
эквивалент (м K с-1)
Его кинематический эквивалент (м кг с-1 кг-1)
Турбулентный поток пара (кг м-2 с-1)
Слайд 9Свойство приземного слоя 1 –
вектор касательного напряжения у земли
строго противоположен направлению приземного ветра
Иначе: ветер и касательное напряжение
лежат на одной прямой

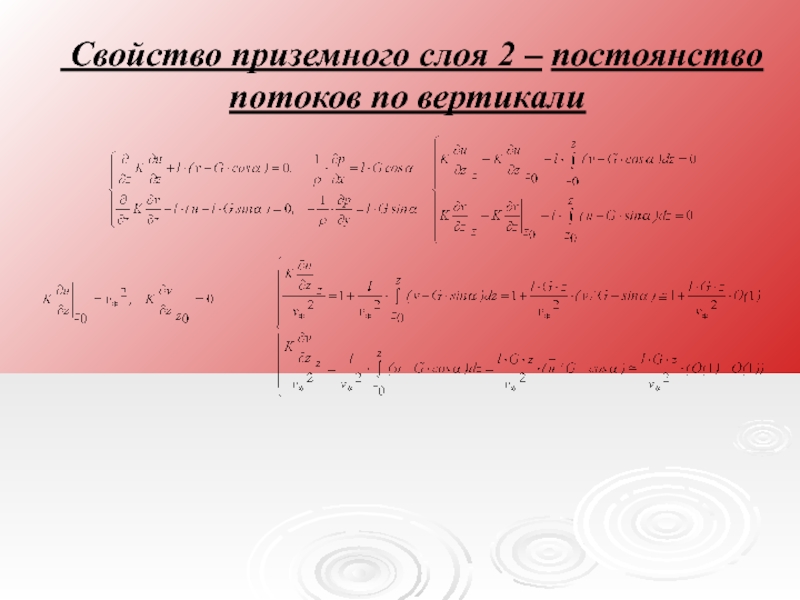

Слайд 10 Свойство приземного слоя 2 – постоянство потоков по вертикали

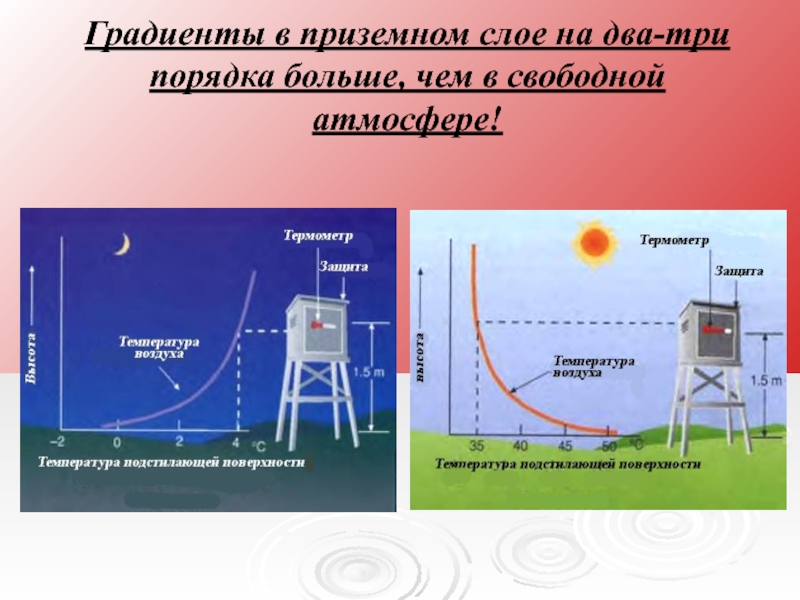

Слайд 12Градиенты в приземном слое на два-три порядка больше, чем в
свободной атмосфере!

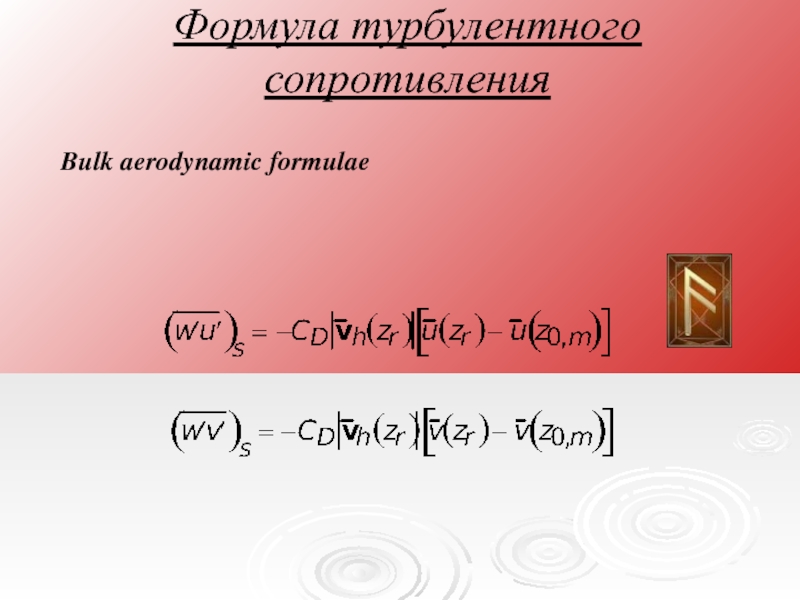

Слайд 13Bulk aerodynamic formulae
Формула турбулентного
сопротивления
Слайд 14Сравним с формулой К-теории
K-теория
Связь коэффициента турбулентности и
коэффициента сопротивления
Вертикальный
сдвиг скорости
Формула сопротивления

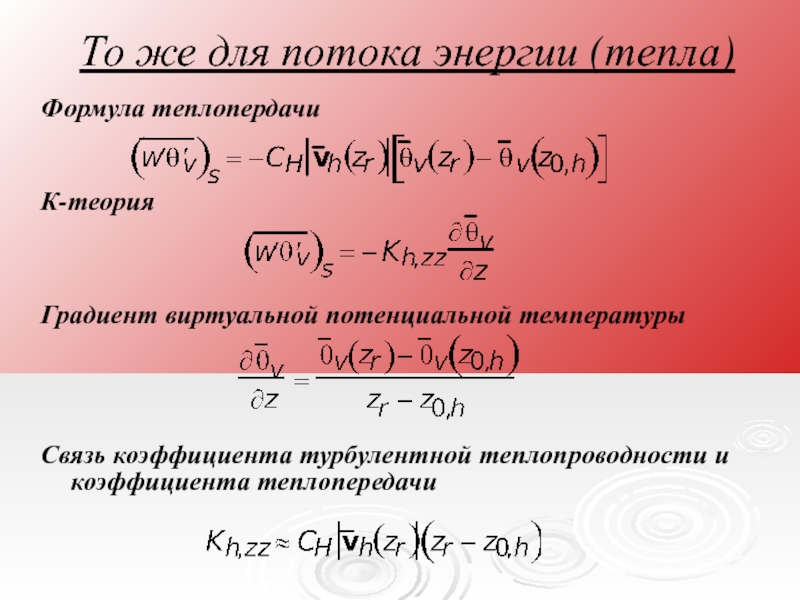

Слайд 15То же для потока энергии (тепла)
К-теория
Связь коэффициента турбулентной теплопроводности и
коэффициента теплопередачи
Градиент виртуальной потенциальной температуры
Формула теплопердачи
Слайд 16Число Прандтля
Из предыдущего понятно, что коэффициенты турбулентности и турбулентной теплопроводности
не равны
Для упрощения вводится их отношение
Оно называется числом Прандтля
Слайд 18Теория Прандтля для нестратифицированного пристенного слоя
Он указал, что для градиента
скорости течения любой турбулентной жидкости вблизи стенки влияющими параметрами являются:
значение касательного напряжения в пристеночном слое τ,
плотность жидкости ρ,
расстояние до стенки z
(А вязкость несущественна!)
Слайд 19Подробно в лекции 1
Пусть имеется зависимость:
В нее входят величины:
Здесь
три основные величины (M,L,t ), поэтому их можно заменить на
три другие величины, например: плотность (в нее входит M), градиент скорости (в него входит t ) и высоту над стенкой Z (в нее входит L).
Тогда, по 1 теореме Бриджмена, размерность касательного напряжения в этих единицах определяется по формуле:
Слайд 20Сравнив размерности, получим значения показателей:
Слайд 21Пусть в эксперименте получено,что
du/dz=A[du/dz] - т.е. значение величины градиента скорости
равно числу А с размерностью [du/dz]
ρ=B[ρ] - т.е. значение величины
плотности жидкости равно числу А с размерностью [ρ]
z=C[z] - т.е. значение величины расстояния до стенки равно числу С с размерностью [z]
τ=D[τ] - т.е. значение величины напряжения трения равно числу D с размерностью [τ]=[ρ][z]2[du/dz]2

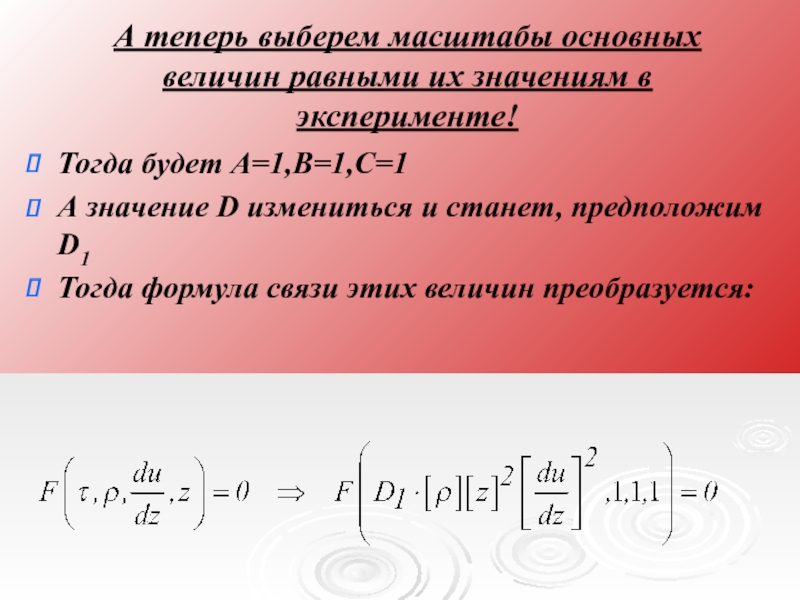

Слайд 22А теперь выберем масштабы основных величин равными их значениям в
эксперименте!
Тогда будет А=1,В=1,С=1
А значение D измениться и станет, предположим D1
Тогда
формула связи этих величин преобразуется:
Слайд 24Нужна нейтральная стратификация
Логарифмический профиль ветра
Вычислено при u* = 1
м с-1.
k =0,4 – безразмерная постоянная Кармана
Теодор фон Карман

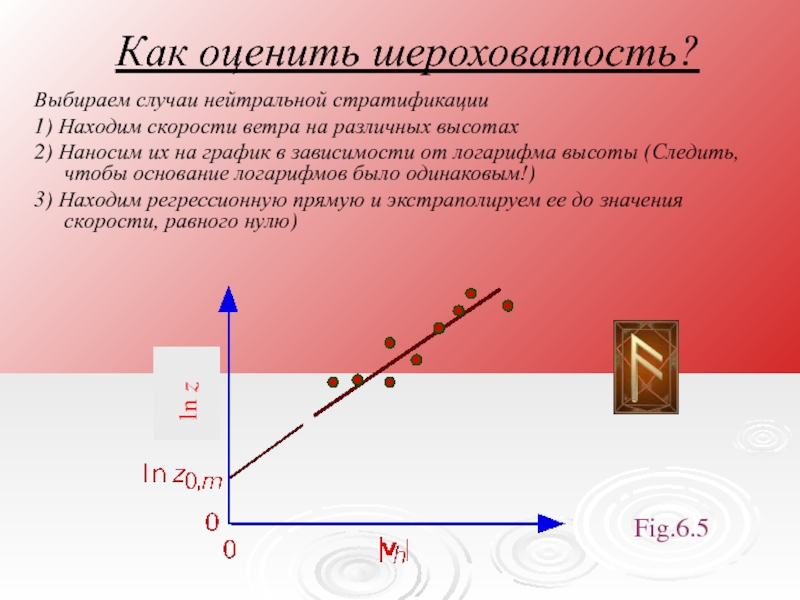

Слайд 25Как оценить шероховатость?
Выбираем случаи нейтральной стратификации
1) Находим скорости ветра на
различных высотах
2) Наносим их на график в зависимости от логарифма
высоты (Следить, чтобы основание логарифмов было одинаковым!)
3) Находим регрессионную прямую и экстраполируем ее до значения скорости, равного нулю)
Слайд 26Над гладкой водой при слабом ветре
Значение шероховатости для импульса
Над
волнами при сильном ветре (Чарнок)
Над растительным покровом
Над городской застройкой

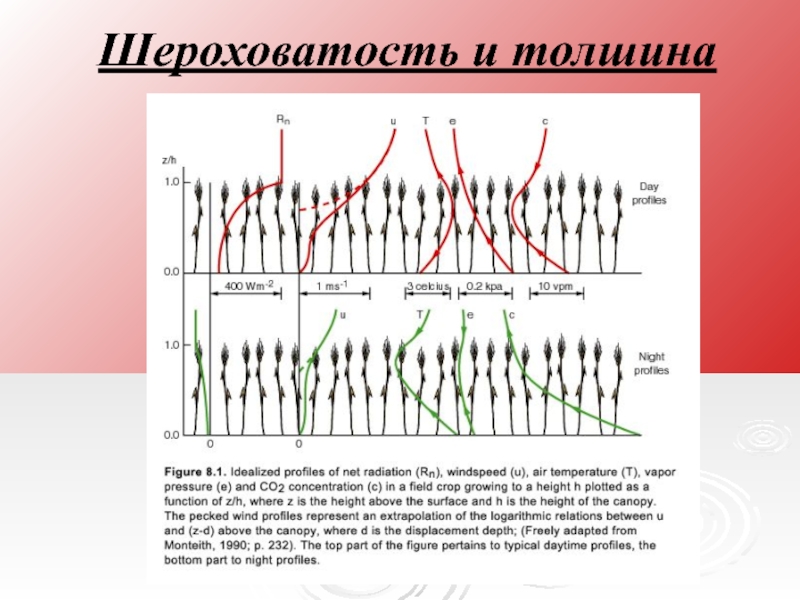

Слайд 27Шероховатость и толшина вытеснения
Слайд 28Профиль скорости в растительности и параметры поверхности
Толщина вытеснения dc,
высота
покрова hc,
шероховатость поверхности z0,m
ln z0,m

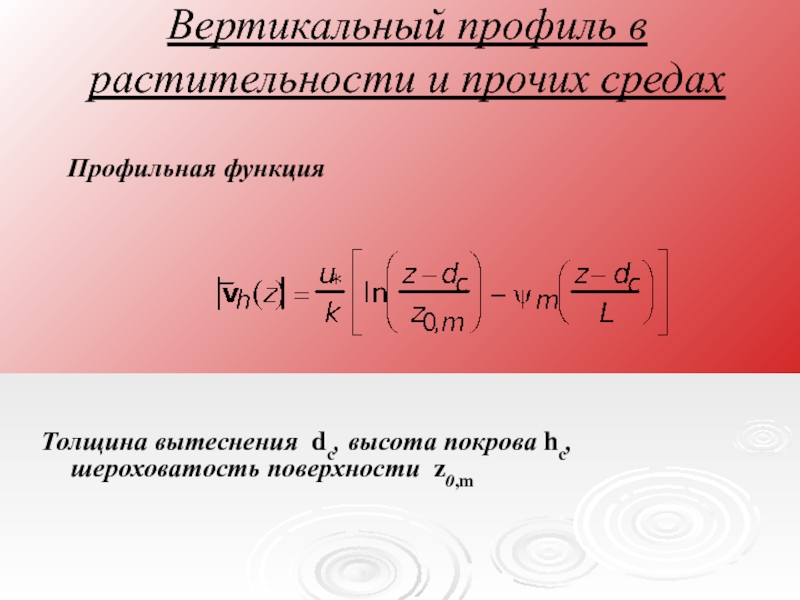

Слайд 29Вертикальный профиль в растительности и прочих средах
Профильная функция
Толщина вытеснения dc,
высота покрова hc, шероховатость поверхности z0,m

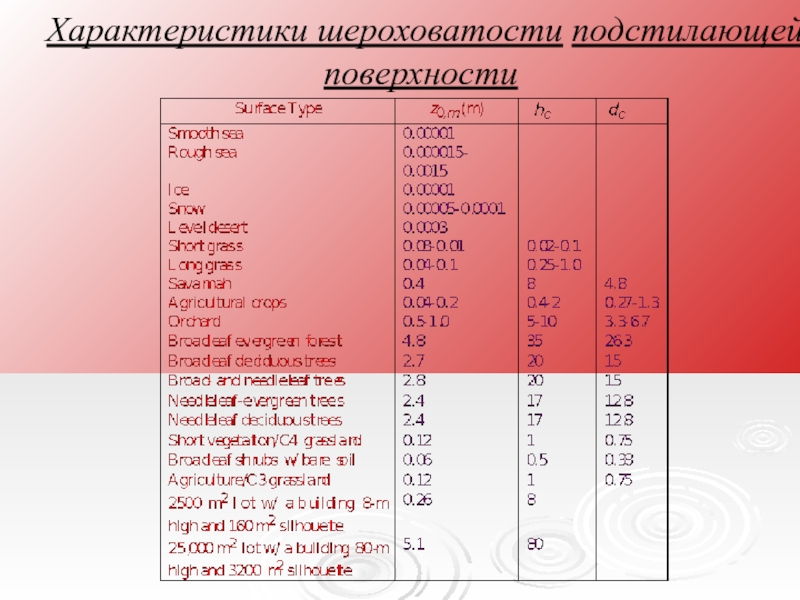

Слайд 30Характеристики шероховатости подстилающей поверхности
Слайд 31Обобщение теории Прандтля
Обухов, A. M.,1946: Турбулентность в температурно-неоднородной атмосфере
Параметры,
характеризующие динамику атмосферы выше вязкого подслоя:
g: gravity acceleration
T0: surface temperature
v∗:
friction velocity
q: kinematic heat flux
cp: specific heat
ρ: air density
Слайд 32Обухов ввел масштаб высоты:
Κ=0,38 is the von Karman constant.
L характеризует
толщину динамического подслоя, где влияние стратификации пренебрежимо мало
L пропорционально толщине,
а не равно
L помогает провести анализ размерностей для замыкания УБЭТ
Масштаб высоты приземного слоя
Слайд 33Универсальное описание приземного слоя
А.С.Монин, А.М. Обухов. Безразмерные характеристики турбулентности в
приземном слое атмосферы. ДАН СССР,93,№2.
Слайд 34Основное содержание теории Монина-Обухова
Факторы, влияющие на турбулентность:
динамической скоростью V*, размерность
которой [LT-1]
Параметр пловучести. Размерность величины gβ это [LT-2K-1].
Поток
тепла w’T’=H0/cpρ, Размерность этого потока [LT-1K].
высота рассматриваемого уровня над земной поверхностью z, размерность которой – [L].
Таким образом, задача определения формы профиля скорости ветра в стратифицированном приземном слое состоит в нахождении функциональной зависимости между пятью переменными
Слайд 35Отличие от теории Прандля
Выразим через влияющие переменные размерности u и
z в виде степенных комплексов. Функция F преобразуется к виду
В
теории Прандтля получается равенство с одной переменной (уравнение), а в теории Монина-Обухова – с двумя ( т.е. зависимость одной переменной от другой)!
Слайд 36
Выберем показатели степени так, чтобы все входящие в зависимость аргументы
были безразмерны.

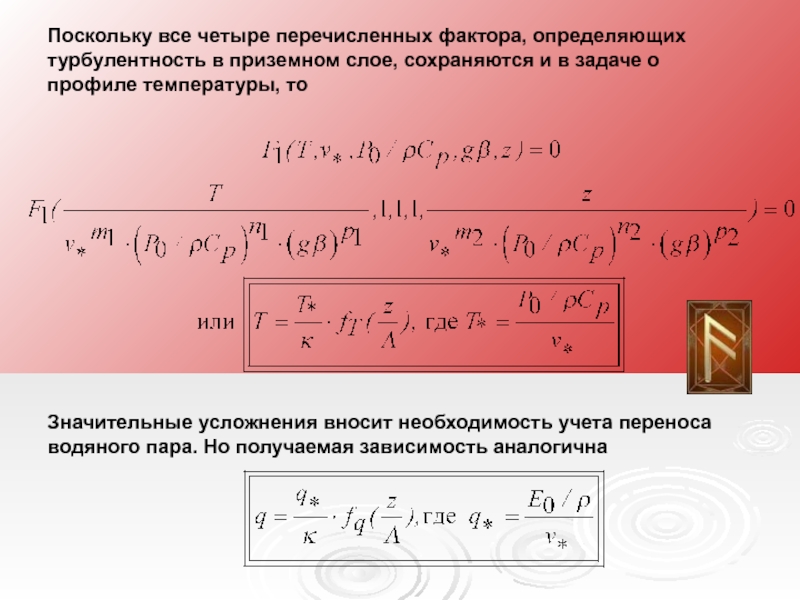

Слайд 37Поскольку все четыре перечисленных фактора, определяющих турбулентность в приземном слое,
сохраняются и в задаче о профиле температуры, то
Значительные усложнения
вносит необходимость учета переноса водяного пара. Но получаемая зависимость аналогична
Слайд 38Профильные функции получают экспериментально
Слайд 39Современное состояние теории
Hogstrom (1988) получил используемые в настоящее время формулы
универсальных функций
Используются значения κ =0.40, α=Prt−1=1.05
До настоящего времени значение числа
Прандтля известно не точно, а значение числа Шмидта, совсем плохо изучено.
Слайд 40Число Ричадсона для слоя
Льюис Фрай Ричардсон,
Математик, метеоролог, психолог. Основоположник численных
прогнозов погоды
Значения от 1 до 10 – типичны для устойчивости.
Если меньше 0,1, то в потоке преобладает термическая конвекция. Интервал от 0,1 до 0,25 – переходный от неустойчивости к устойчивости.

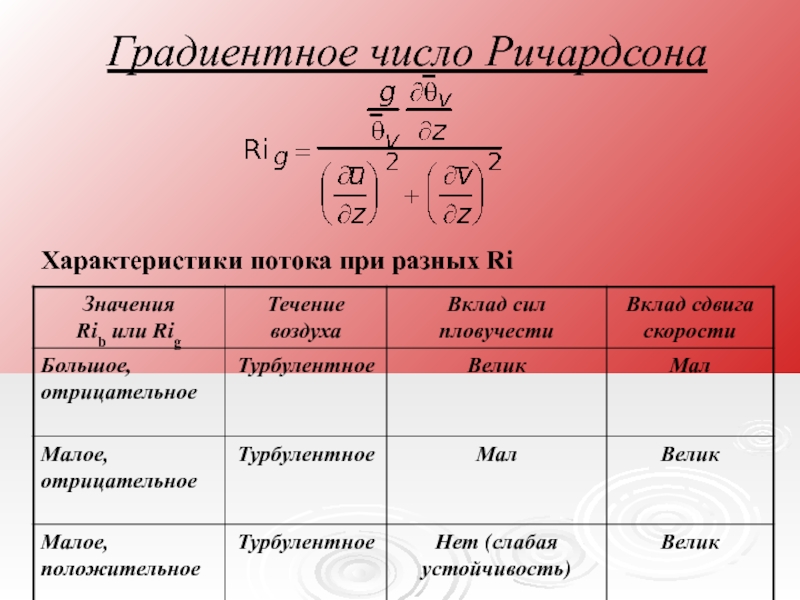

Слайд 41Градиентное число Ричардсона
Характеристики потока при разных Ri

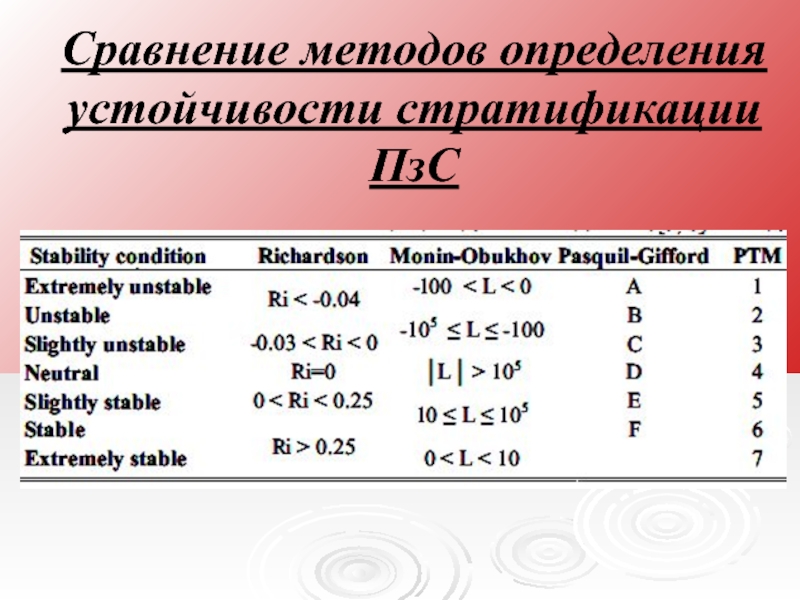

Слайд 42Сравнение методов определения устойчивости стратификации ПзС
Слайд 43Классы устойчивости Паскуила-Тернера
