Производственное освещение
Слайд 208/13/2019
Производственное освещение

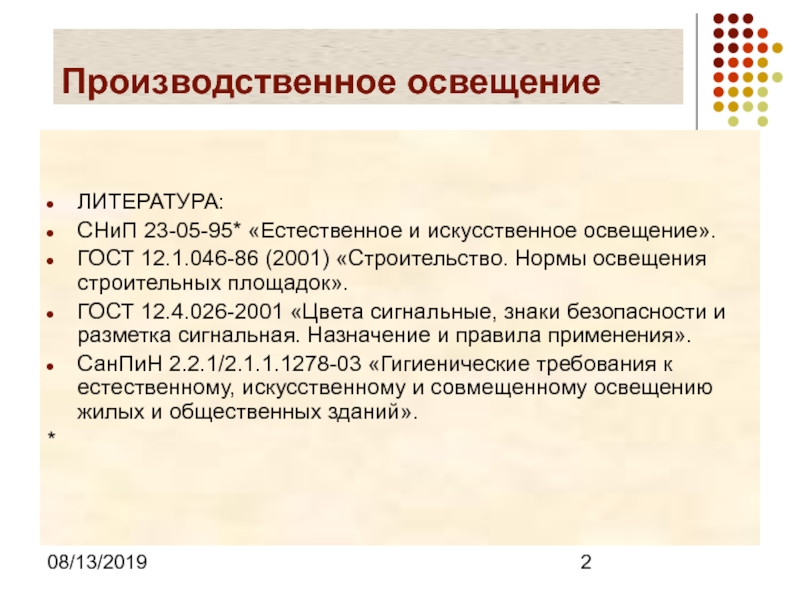

ЛИТЕРАТУРА:
СНиП 23-05-95* «Естественное и искусственное освещение».
ГОСТ 12.1.046-86 (2001) «Строительство.
Нормы освещения строительных площадок».
ГОСТ 12.4.026-2001 «Цвета сигнальные, знаки безопасности и
разметка сигнальная. Назначение и правила применения».
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
*
Слайд 308/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 408/13/2019

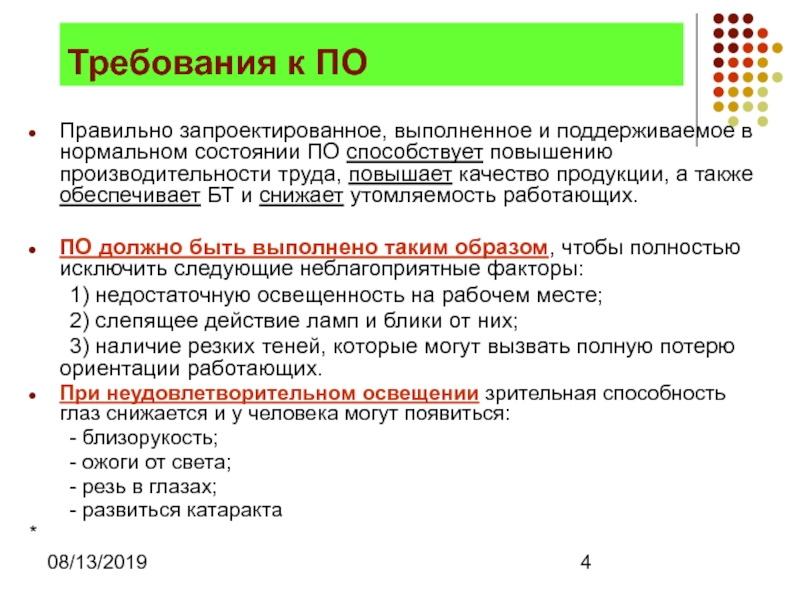

Требования к ПО
Правильно запроектированное, выполненное и поддерживаемое в нормальном состоянии
ПО способствует повышению производительности труда, повышает качество продукции, а также
обеспечивает БТ и снижает утомляемость работающих.
ПО должно быть выполнено таким образом, чтобы полностью исключить следующие неблагоприятные факторы:
1) недостаточную освещенность на рабочем месте;
2) слепящее действие ламп и блики от них;
3) наличие резких теней, которые могут вызвать полную потерю ориентации работающих.
При неудовлетворительном освещении зрительная способность глаз снижается и у человека могут появиться:
- близорукость;
- ожоги от света;
- резь в глазах;
- развиться катаракта
*
Слайд 508/13/2019

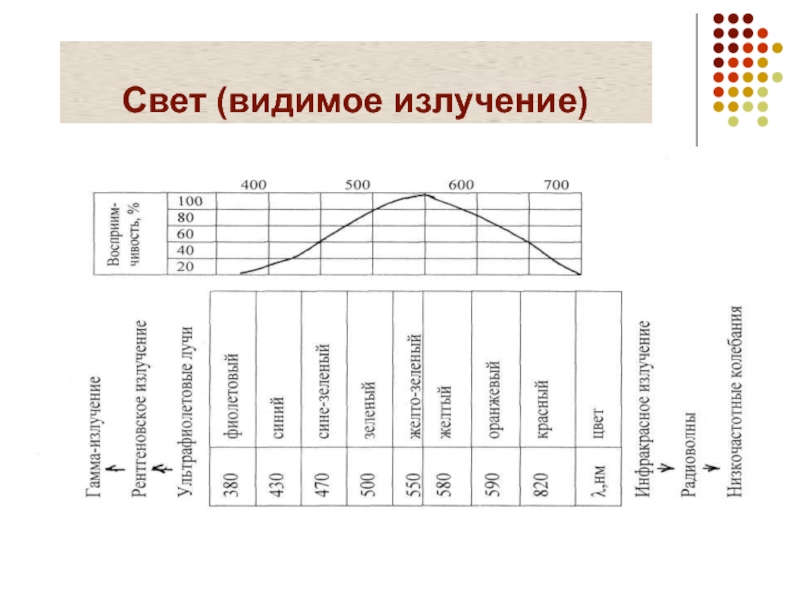

Видимое излучение
Электромагнитное излучение
с длиной волны в пределах от 380
до 760 Нм
(1 нана-метр = 10-9 м), воздействуя на
глаз
человека, вызывает ощущение света.
В зависимости от длины волны излучения глаз человека ощущает тот или иной цвет.
Излучения могут быть:
монохроматическими (одной длины волны)
сложные, состоящие из многих монохроматических лучей, образующих линейчатый спектр (например, натриевые или ртутные лампы) или сплошной спектр (лампы накаливания).
Воздействуя на глаза, свет тем самым влияет на весь организм человека.
*
Слайд 708/13/2019
Свет (видимое излучение)
Слайд 808/13/2019

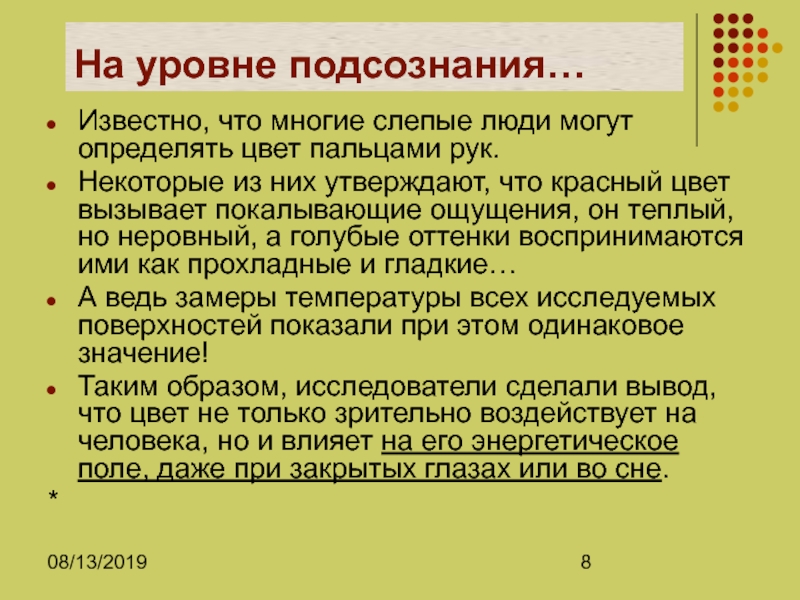

На уровне подсознания…
Известно, что многие слепые люди могут определять цвет
пальцами рук.
Некоторые из них утверждают, что красный цвет вызывает покалывающие
ощущения, он теплый, но неровный, а голубые оттенки воспринимаются ими как прохладные и гладкие…
А ведь замеры температуры всех исследуемых поверхностей показали при этом одинаковое значение!
Таким образом, исследователи сделали вывод, что цвет не только зрительно воздействует на человека, но и влияет на его энергетическое поле, даже при закрытых глазах или во сне.
*
Слайд 908/13/2019

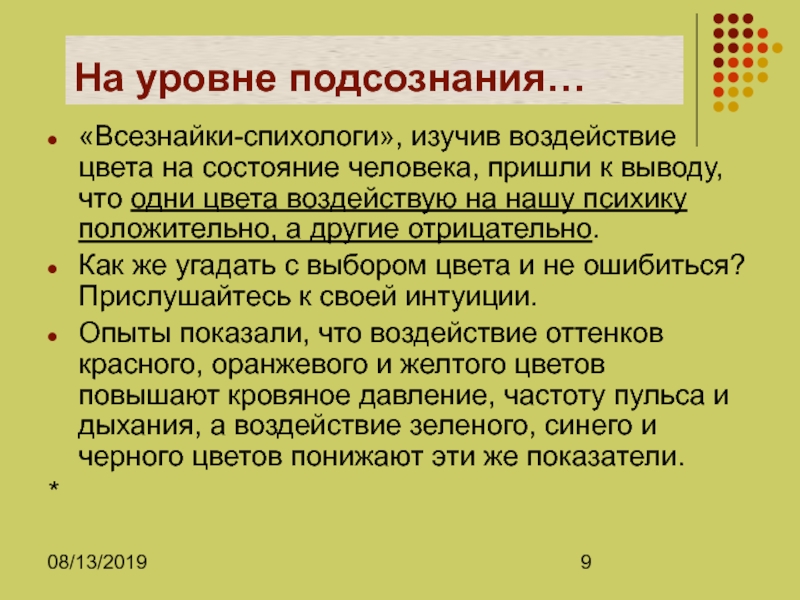

На уровне подсознания…
«Всезнайки-спихологи», изучив воздействие цвета на состояние человека, пришли
к выводу, что одни цвета воздействую на нашу психику положительно,
а другие отрицательно.
Как же угадать с выбором цвета и не ошибиться? Прислушайтесь к своей интуиции.
Опыты показали, что воздействие оттенков красного, оранжевого и желтого цветов повышают кровяное давление, частоту пульса и дыхания, а воздействие зеленого, синего и черного цветов понижают эти же показатели.
*
Слайд 1008/13/2019
На уровне подсознания…

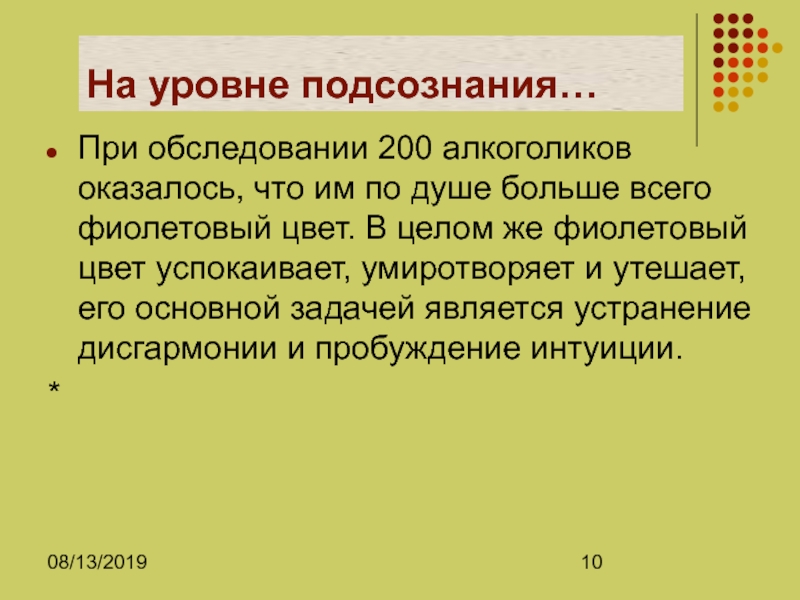

При обследовании 200 алкоголиков оказалось, что им по
душе больше всего фиолетовый цвет. В целом же фиолетовый цвет
успокаивает, умиротворяет и утешает, его основной задачей является устранение дисгармонии и пробуждение интуиции.
*
Слайд 1108/13/2019

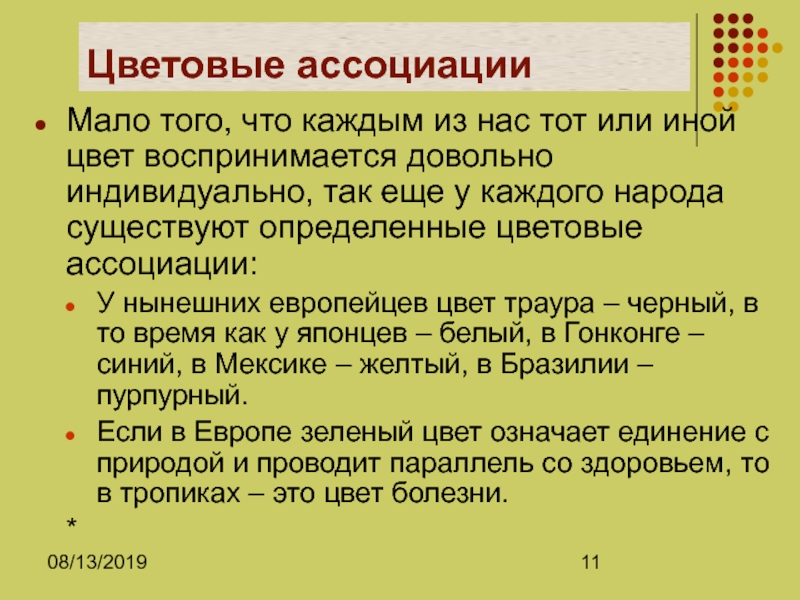

Цветовые ассоциации
Мало того, что каждым из нас тот или иной
цвет воспринимается довольно индивидуально, так еще у каждого народа существуют
определенные цветовые ассоциации:
У нынешних европейцев цвет траура – черный, в то время как у японцев – белый, в Гонконге – синий, в Мексике – желтый, в Бразилии – пурпурный.
Если в Европе зеленый цвет означает единение с природой и проводит параллель со здоровьем, то в тропиках – это цвет болезни.
*
Слайд 1208/13/2019

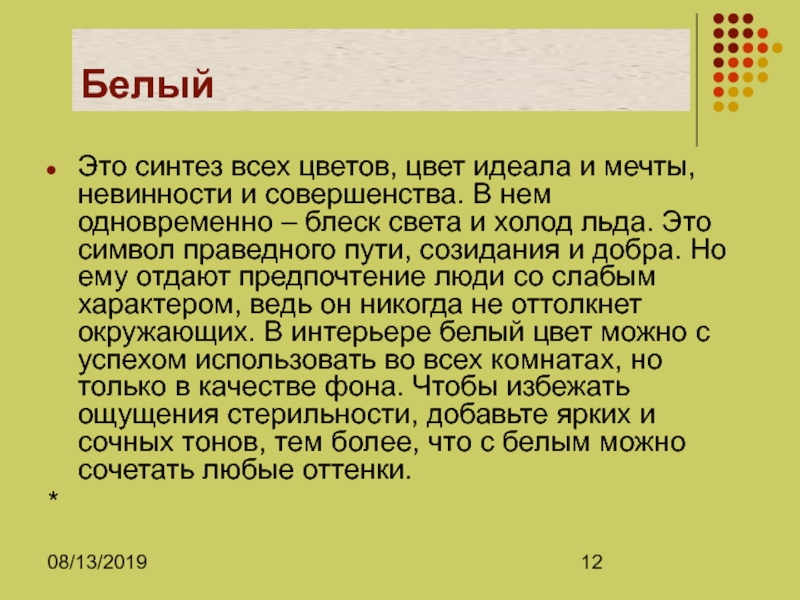

Белый
Это синтез всех цветов, цвет идеала и мечты, невинности и
совершенства. В нем одновременно – блеск света и холод льда.
Это символ праведного пути, созидания и добра. Но ему отдают предпочтение люди со слабым характером, ведь он никогда не оттолкнет окружающих. В интерьере белый цвет можно с успехом использовать во всех комнатах, но только в качестве фона. Чтобы избежать ощущения стерильности, добавьте ярких и сочных тонов, тем более, что с белым можно сочетать любые оттенки.
*
Слайд 1308/13/2019

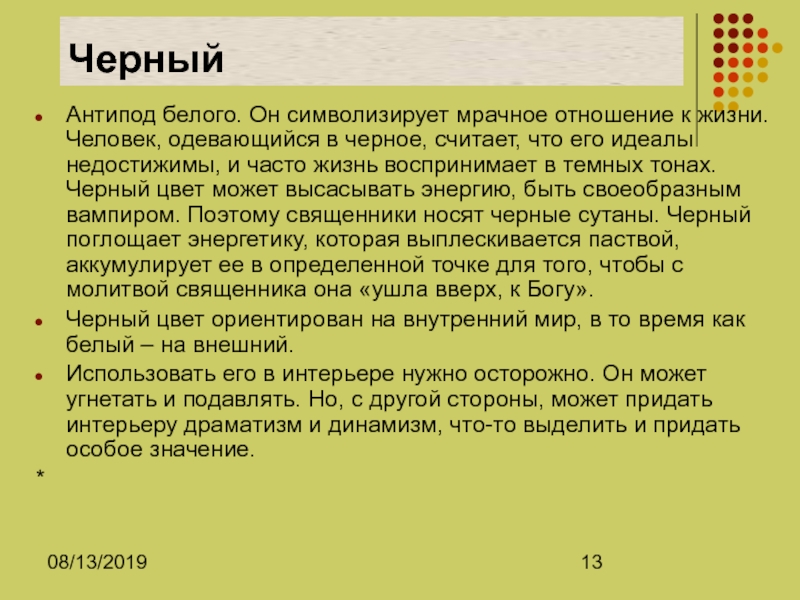

Черный
Антипод белого. Он символизирует мрачное отношение к жизни. Человек, одевающийся
в черное, считает, что его идеалы недостижимы, и часто жизнь
воспринимает в темных тонах. Черный цвет может высасывать энергию, быть своеобразным вампиром. Поэтому священники носят черные сутаны. Черный поглощает энергетику, которая выплескивается паствой, аккумулирует ее в определенной точке для того, чтобы с молитвой священника она «ушла вверх, к Богу».
Черный цвет ориентирован на внутренний мир, в то время как белый – на внешний.
Использовать его в интерьере нужно осторожно. Он может угнетать и подавлять. Но, с другой стороны, может придать интерьеру драматизм и динамизм, что-то выделить и придать особое значение.
*
Слайд 1408/13/2019
Зеленый
Этот цвет предпочитают те, кто ищет способа самоутвердиться, кто боится
чужого влияния. И не любят те, кто страшится житейских проблем
и вообще любых трудностей.
Зеленый успокаивает нервы и оказывает гармонизирующее действие на весь организм, помогает концентрации внимания.
Он воплощает в себе оздоровление и очищение. Для оформления дома его выбирают люди с творческим началом.
*
Слайд 1508/13/2019

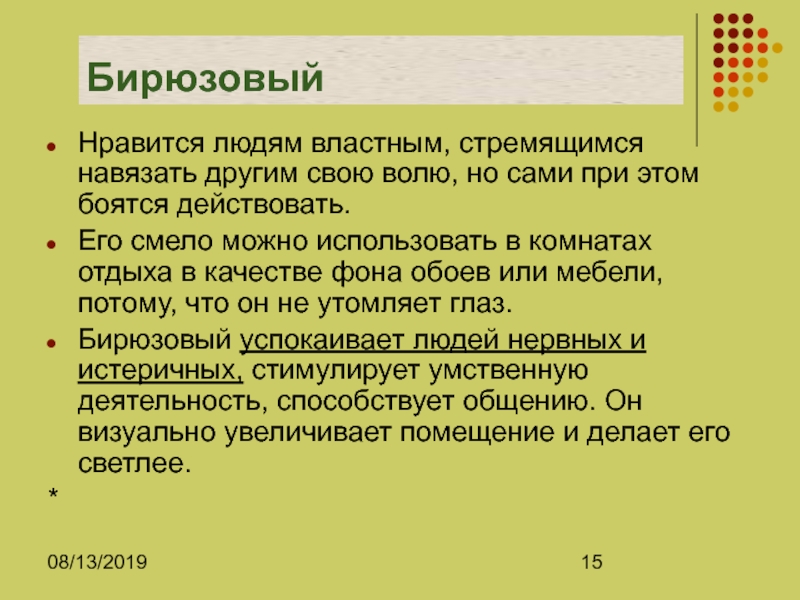

Бирюзовый
Нравится людям властным, стремящимся навязать другим свою волю, но сами
при этом боятся действовать.
Его смело можно использовать в комнатах отдыха
в качестве фона обоев или мебели, потому, что он не утомляет глаз.
Бирюзовый успокаивает людей нервных и истеричных, стимулирует умственную деятельность, способствует общению. Он визуально увеличивает помещение и делает его светлее.
*
Слайд 1608/13/2019

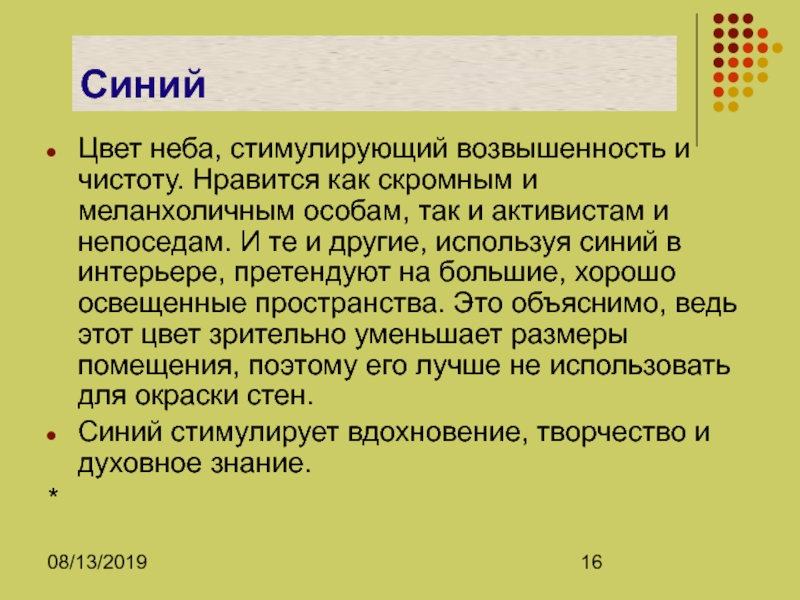

Синий
Цвет неба, стимулирующий возвышенность и чистоту. Нравится как скромным и
меланхоличным особам, так и активистам и непоседам. И те и
другие, используя синий в интерьере, претендуют на большие, хорошо освещенные пространства. Это объяснимо, ведь этот цвет зрительно уменьшает размеры помещения, поэтому его лучше не использовать для окраски стен.
Синий стимулирует вдохновение, творчество и духовное знание.
*
Слайд 1708/13/2019

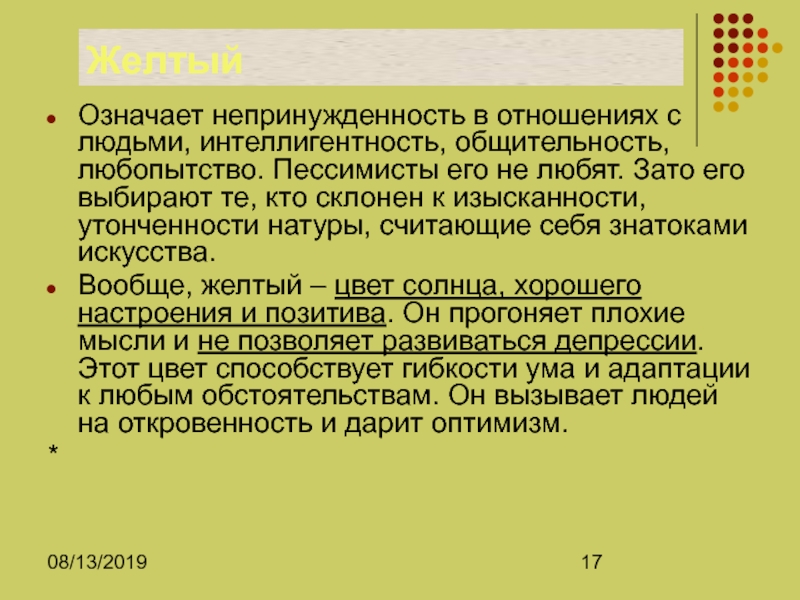

Желтый
Означает непринужденность в отношениях с людьми, интеллигентность, общительность, любопытство. Пессимисты
его не любят. Зато его выбирают те, кто склонен к
изысканности, утонченности натуры, считающие себя знатоками искусства.
Вообще, желтый – цвет солнца, хорошего настроения и позитива. Он прогоняет плохие мысли и не позволяет развиваться депрессии. Этот цвет способствует гибкости ума и адаптации к любым обстоятельствам. Он вызывает людей на откровенность и дарит оптимизм.
*
Слайд 1808/13/2019

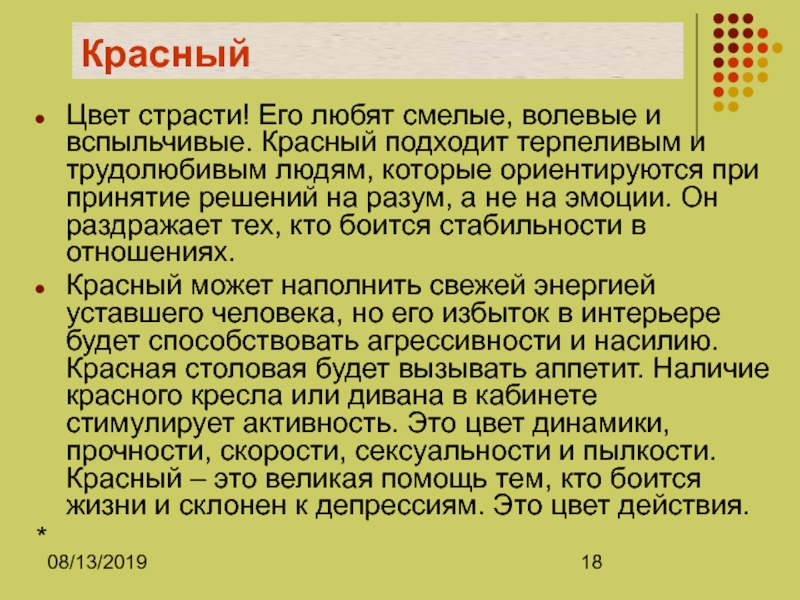

Красный
Цвет страсти! Его любят смелые, волевые и вспыльчивые. Красный подходит
терпеливым и трудолюбивым людям, которые ориентируются при принятие решений на
разум, а не на эмоции. Он раздражает тех, кто боится стабильности в отношениях.
Красный может наполнить свежей энергией уставшего человека, но его избыток в интерьере будет способствовать агрессивности и насилию. Красная столовая будет вызывать аппетит. Наличие красного кресла или дивана в кабинете стимулирует активность. Это цвет динамики, прочности, скорости, сексуальности и пылкости. Красный – это великая помощь тем, кто боится жизни и склонен к депрессиям. Это цвет действия.
*
Слайд 1908/13/2019

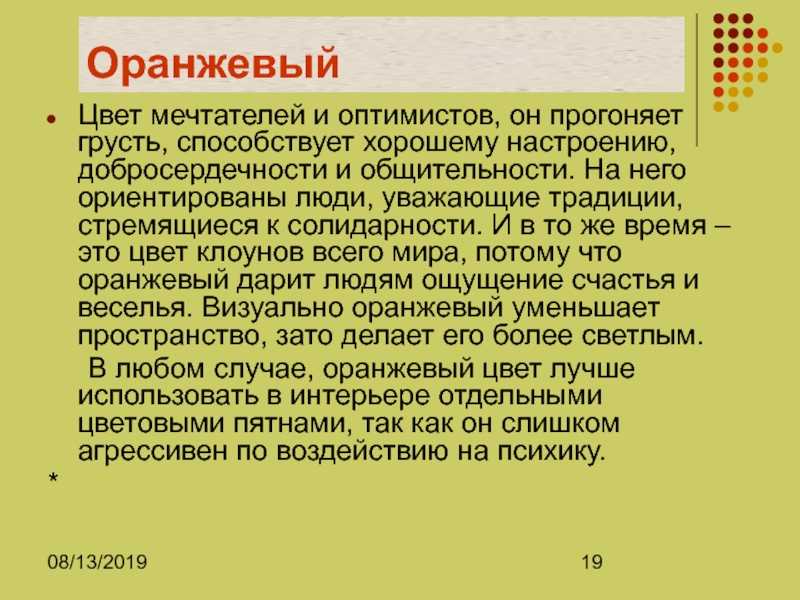

Оранжевый
Цвет мечтателей и оптимистов, он прогоняет грусть, способствует хорошему настроению,
добросердечности и общительности. На него ориентированы люди, уважающие традиции, стремящиеся
к солидарности. И в то же время – это цвет клоунов всего мира, потому что оранжевый дарит людям ощущение счастья и веселья. Визуально оранжевый уменьшает пространство, зато делает его более светлым.
В любом случае, оранжевый цвет лучше использовать в интерьере отдельными цветовыми пятнами, так как он слишком агрессивен по воздействию на психику.
*
Слайд 2008/13/2019

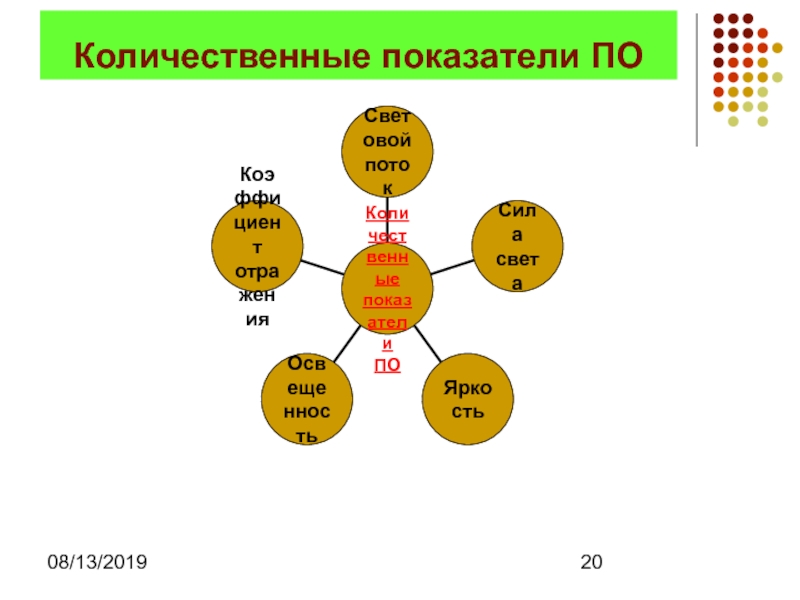

Количественные показатели ПО
Слайд 2108/13/2019
Количественные
показатели ПО
Световой поток Ф –
определяется как мощность лучистой
энергии, оцениваемая по световому ощущению, которое она производит на глаз
человека.
За единицу светового потока принят ЛЮМЕН (лм). Световой поток определяется как величина не только физическая, но и физиологическая, поскольку измерения ее основываются на зрительном восприятии.
*
Слайд 2208/13/2019
Количественные показатели ПО

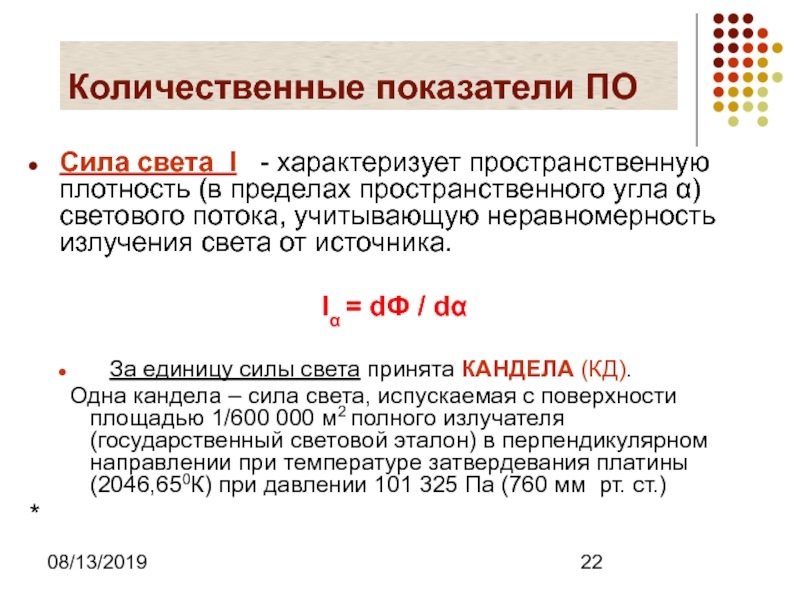

Сила света I - характеризует пространственную плотность
(в пределах пространственного угла α) светового потока, учитывающую неравномерность излучения
света от источника.
Iα = dФ / dα
За единицу силы света принята КАНДЕЛА (КД).
Одна кандела – сила света, испускаемая с поверхности площадью 1/600 000 м2 полного излучателя (государственный световой эталон) в перпендикулярном направлении при температуре затвердевания платины (2046,650К) при давлении 101 325 Па (760 мм рт. ст.)
*
Слайд 2308/13/2019
Количественные показатели ПО

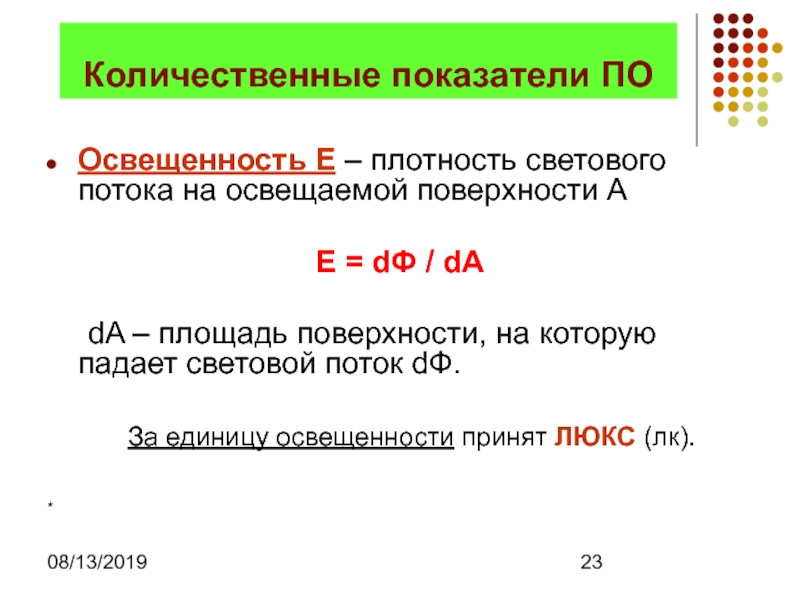

Освещенность Е – плотность светового потока на освещаемой
поверхности A
Е = dФ / dA
dA – площадь поверхности, на
которую падает световой поток dФ.
За единицу освещенности принят ЛЮКС (лк).
*
Слайд 2408/13/2019
Количественные показатели ПО

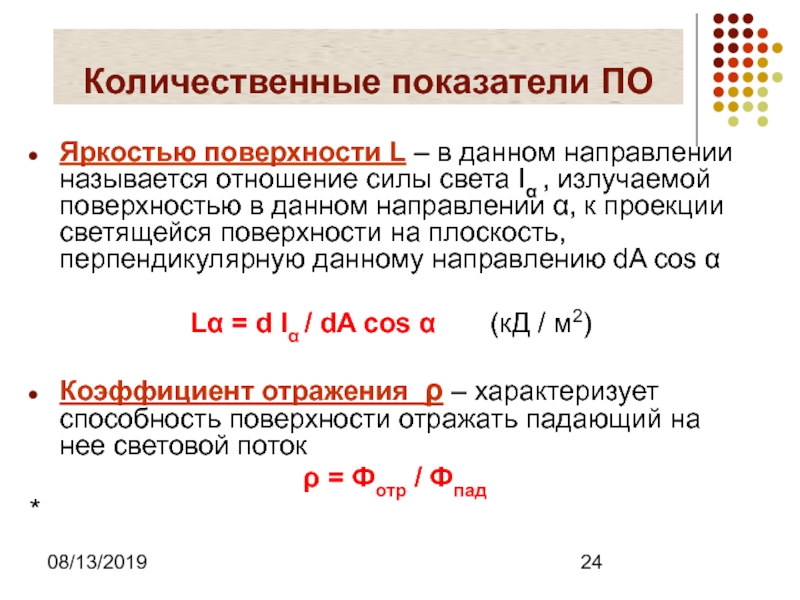

Яркостью поверхности L – в данном направлении называется
отношение силы света Iα , излучаемой поверхностью в данном направлении
α, к проекции светящейся поверхности на плоскость, перпендикулярную данному направлению dA cos α
Lα = d Iα / dA cos α (кД / м2)
Коэффициент отражения ρ – характеризует способность поверхности отражать падающий на нее световой поток
ρ = Фотр / Фпад
*
Слайд 2508/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 2608/13/2019
Основные принципы нормирования

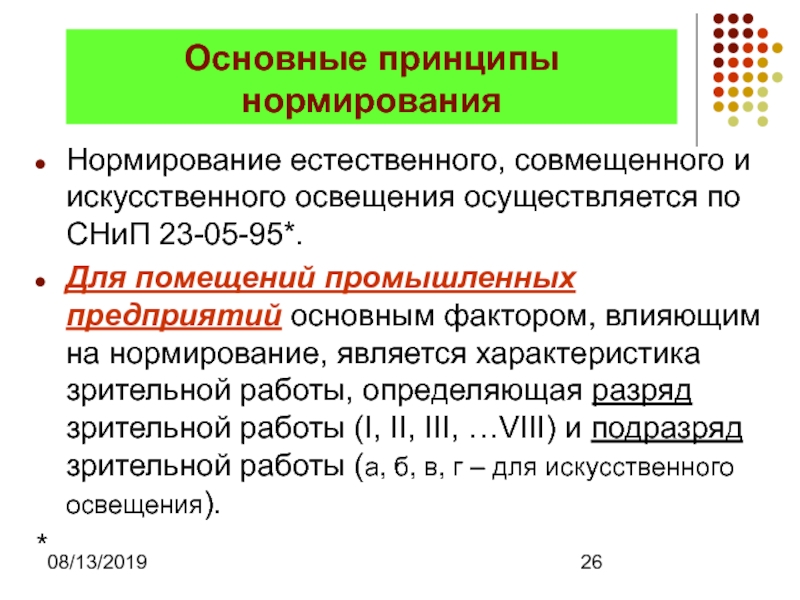

Нормирование естественного, совмещенного и искусственного освещения осуществляется по
СНиП 23-05-95*.
Для помещений промышленных предприятий основным фактором, влияющим на нормирование,
является характеристика зрительной работы, определяющая разряд зрительной работы (I, II, III, …VIII) и подразряд зрительной работы (а, б, в, г – для искусственного освещения).
*
Слайд 2708/13/2019

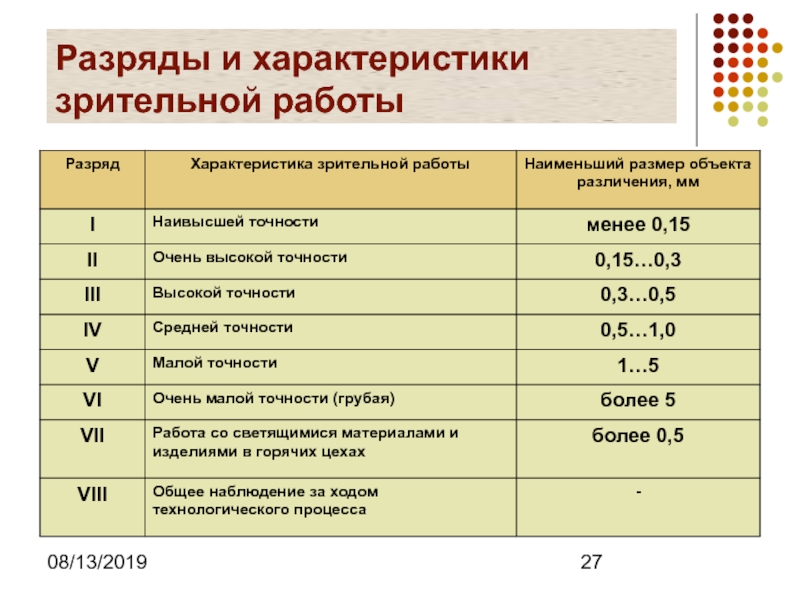

Разряды и характеристики зрительной работы
Слайд 2808/13/2019

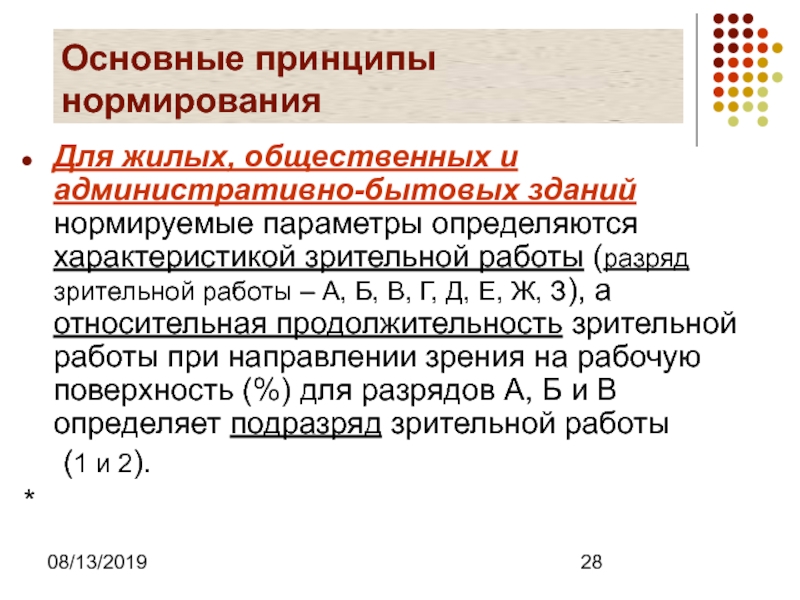

Основные принципы нормирования
Для жилых, общественных и административно-бытовых зданий нормируемые параметры
определяются характеристикой зрительной работы (разряд зрительной работы – А, Б,
В, Г, Д, Е, Ж, З), а относительная продолжительность зрительной работы при направлении зрения на рабочую поверхность (%) для разрядов А, Б и В определяет подразряд зрительной работы
(1 и 2).
*
Слайд 2908/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 3008/13/2019

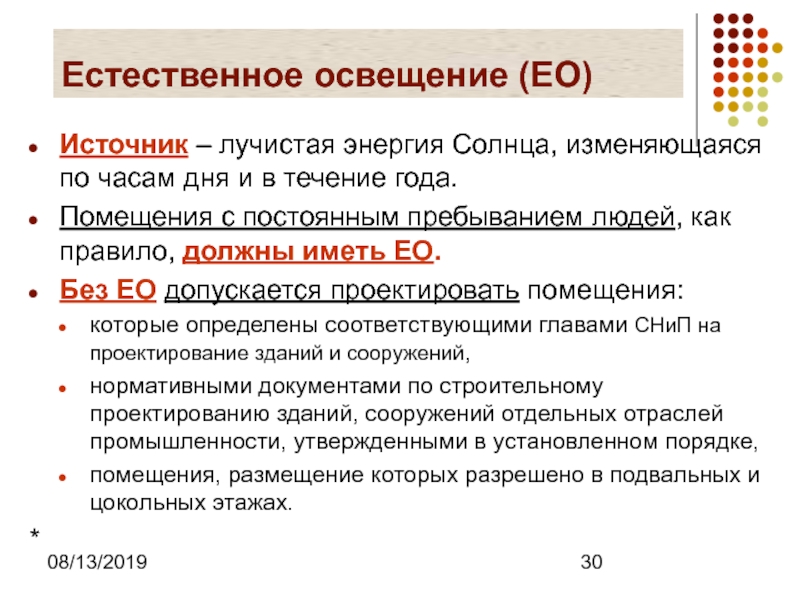

Естественное освещение (ЕО)
Источник – лучистая энергия Солнца, изменяющаяся по часам
дня и в течение года.
Помещения с постоянным пребыванием людей, как
правило, должны иметь ЕО.
Без ЕО допускается проектировать помещения:
которые определены соответствующими главами СНиП на проектирование зданий и сооружений,
нормативными документами по строительному проектированию зданий, сооружений отдельных отраслей промышленности, утвержденными в установленном порядке,
помещения, размещение которых разрешено в подвальных и цокольных этажах.
*
Слайд 3108/13/2019

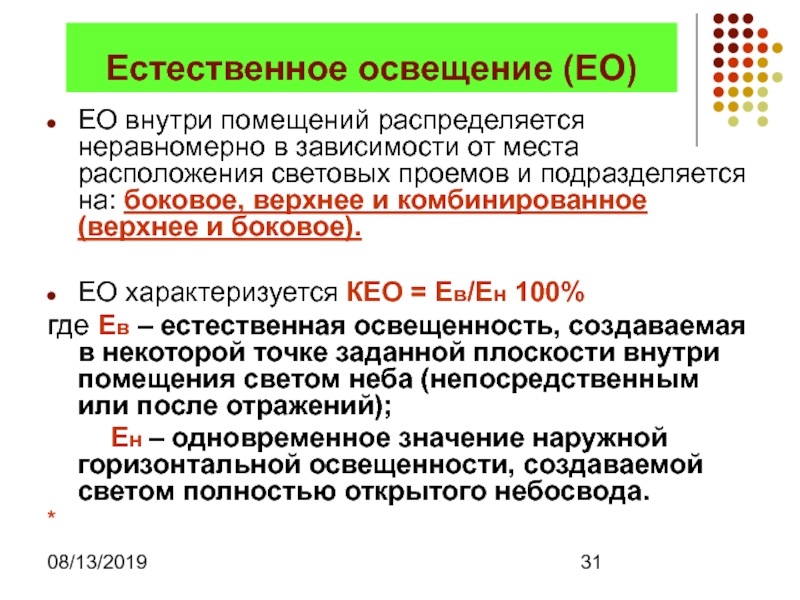

Естественное освещение (ЕО)
ЕО внутри помещений распределяется неравномерно в зависимости от
места расположения световых проемов и подразделяется на: боковое, верхнее и
комбинированное (верхнее и боковое).
ЕО характеризуется КЕО = Ев/Ен 100%
где Ев – естественная освещенность, создаваемая в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражений);
Ен – одновременное значение наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода.
*
Слайд 3208/13/2019

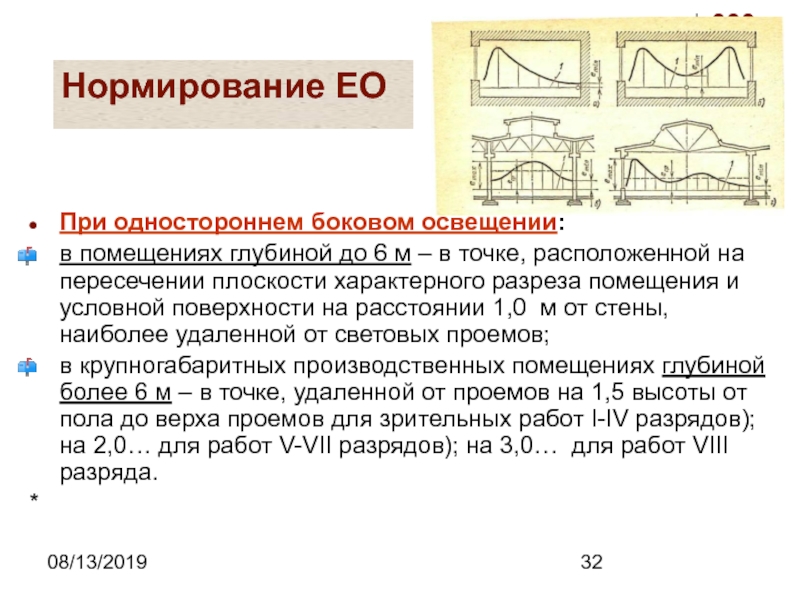

Нормирование ЕО
При одностороннем боковом освещении:
в помещениях глубиной до 6 м
– в точке, расположенной на пересечении плоскости характерного разреза помещения
и условной поверхности на расстоянии 1,0 м от стены, наиболее удаленной от световых проемов;
в крупногабаритных производственных помещениях глубиной более 6 м – в точке, удаленной от проемов на 1,5 высоты от пола до верха проемов для зрительных работ I-IV разрядов); на 2,0… для работ V-VII разрядов); на 3,0… для работ VIII разряда.
*
Слайд 3308/13/2019
Нормирование ЕО
При верхнем или комбинированном освещении:
Нормируется среднее значение в точках,
расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной
поверхности 9или пола). Первая и последняя точки принимаются на расстоянии 1,0 м от поверхностей стен (перегородок) или осей колонн.
Допускается деление помещений на зоны с боковым освещением (зоны, примыкающие к наружным стенам с окнами) и зоны с верхним освещением. Нормирование и расчет ЕО в каждой зоне производится независимо друг от друга.
*
Слайд 3408/13/2019
Нормирование ЕО
Нормативное значение КЕО для зданий, располагаемых в различных районах
(в приложении Д* к СНиП приведено 5 групп административных районов
по ресурсам светового климата) следует определять по формуле:
eN = eн mN
где N – номер группы обеспеченности естественным светом (Ростовская область – 5 группа);
eн – значение КЕО по табл.1 и 2 СНиП;
mN – коэффициент светового климата (от 0,7 до 1,2), определяемый по табл.4 СНиП. Зависит от N, ориентации световых проемов (С, СВ, В… ЮЗ… СЗ) и вида проема (в наружных стенах, фонарях и т.п.).
Зная eн , рассчитывают площадь световых проемов (окон или фонарей) в зависимости от : площади пола помещения; загрязненности помещений (коэффициент запаса); световых характеристик окон и фонарей и т.п.
*
Слайд 3508/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 3608/13/2019

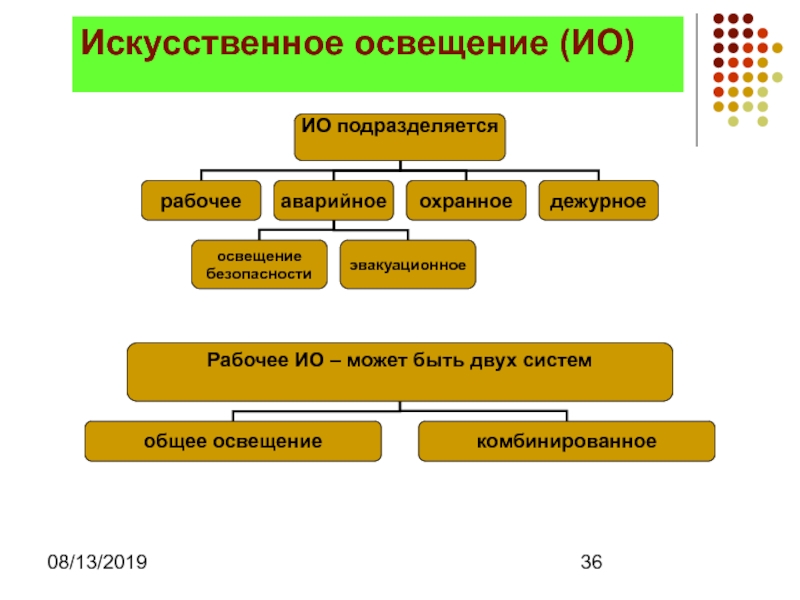

Искусственное освещение (ИО)
Слайд 3708/13/2019

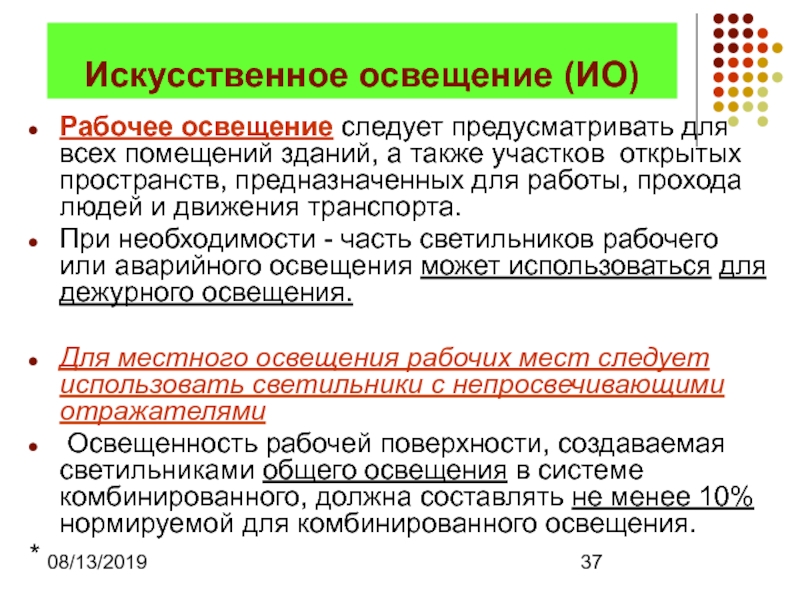

Искусственное освещение (ИО)
Рабочее освещение следует предусматривать для всех помещений зданий,
а также участков открытых пространств, предназначенных для работы, прохода людей
и движения транспорта.
При необходимости - часть светильников рабочего или аварийного освещения может использоваться для дежурного освещения.
Для местного освещения рабочих мест следует использовать светильники с непросвечивающими отражателями
Освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна составлять не менее 10% нормируемой для комбинированного освещения.
*
Слайд 3808/13/2019

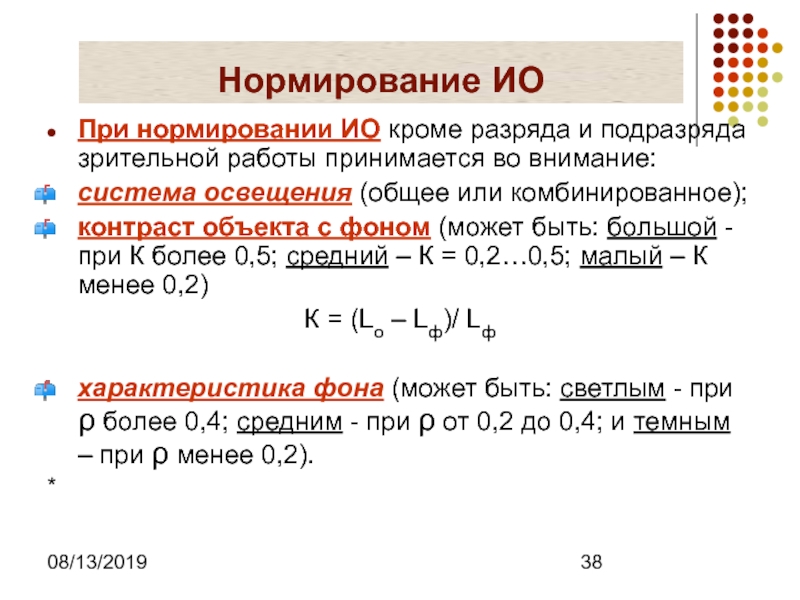

Нормирование ИО
При нормировании ИО кроме разряда и подразряда зрительной работы
принимается во внимание:
система освещения (общее или комбинированное);
контраст объекта с фоном
(может быть: большой - при К более 0,5; средний – К = 0,2…0,5; малый – К менее 0,2)
К = (Lo – Lф)/ Lф
характеристика фона (может быть: светлым - при ρ более 0,4; средним - при ρ от 0,2 до 0,4; и темным – при ρ менее 0,2).
*
Слайд 3908/13/2019

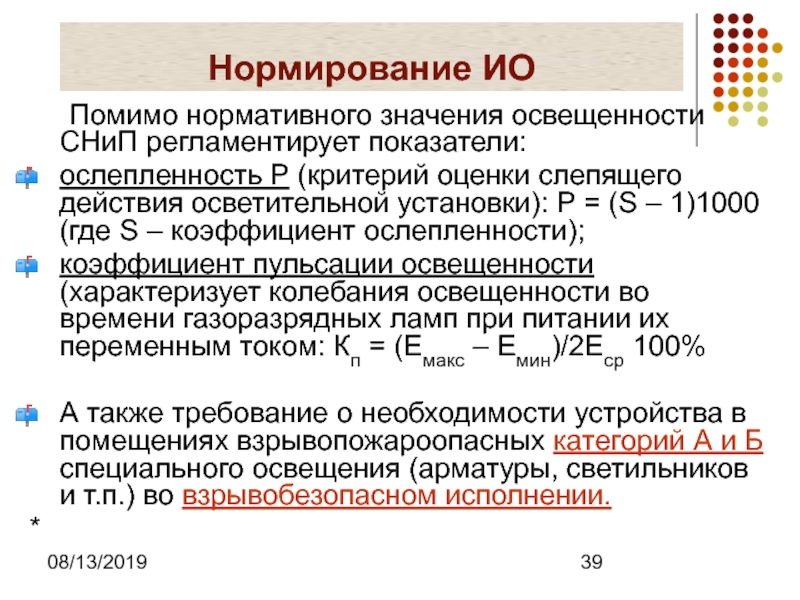

Нормирование ИО
Помимо нормативного значения освещенности СНиП регламентирует показатели:
ослепленность Р (критерий
оценки слепящего действия осветительной установки): Р = (S – 1)1000
(где S – коэффициент ослепленности);
коэффициент пульсации освещенности (характеризует колебания освещенности во времени газоразрядных ламп при питании их переменным током: Кп = (Емакс – Емин)/2Еср 100%
А также требование о необходимости устройства в помещениях взрывопожароопасных категорий А и Б специального освещения (арматуры, светильников и т.п.) во взрывобезопасном исполнении.
*
Слайд 4008/13/2019

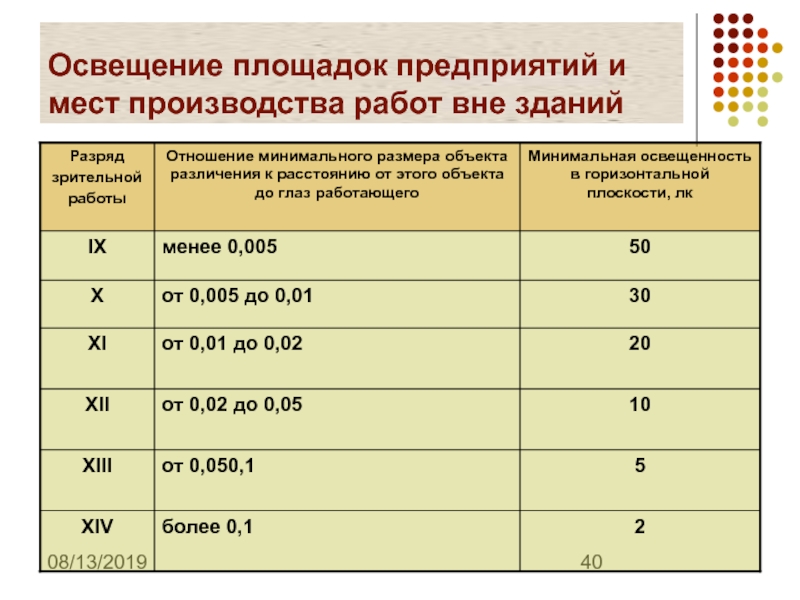

Освещение площадок предприятий и мест производства работ вне зданий
Слайд 4108/13/2019

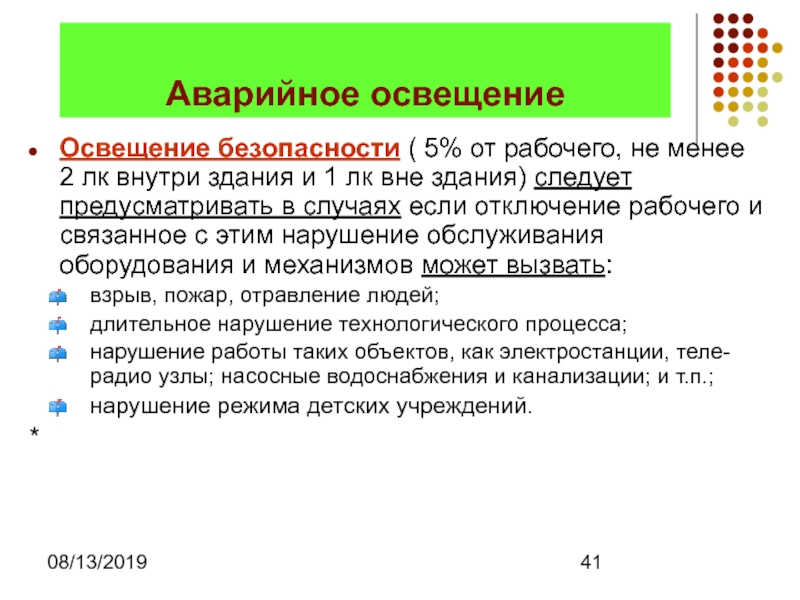

Аварийное освещение
Освещение безопасности ( 5% от рабочего, не менее 2
лк внутри здания и 1 лк вне здания) следует предусматривать
в случаях если отключение рабочего и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:
взрыв, пожар, отравление людей;
длительное нарушение технологического процесса;
нарушение работы таких объектов, как электростанции, теле- радио узлы; насосные водоснабжения и канализации; и т.п.;
нарушение режима детских учреждений.
*
Слайд 4208/13/2019
Аварийное освещение
Эвакуационное освещение в помещениях (на полу – 0,5 лк)
или в местах производства работ вне зданий (0,2 лк) следует
предусматривать:
в местах опасных для прохода людей;
в проходах и на лестницах, служащих для эвакуации более 50 чел.;
по основным проходам в производственных помещениях, в которых работают более 50 чел.;
в производственных помещениях с постоянно работающими в них людьми, где выход людей связан с опасностью травматизма из-за продолжения работы производственного оборудования;
в помещениях общественных и вспомогательных зданий промышленных предприятий, если в помещениях одновременно могут находиться более 100 чел.;
в производственных помещениях без естественного света.
*
Слайд 4308/13/2019

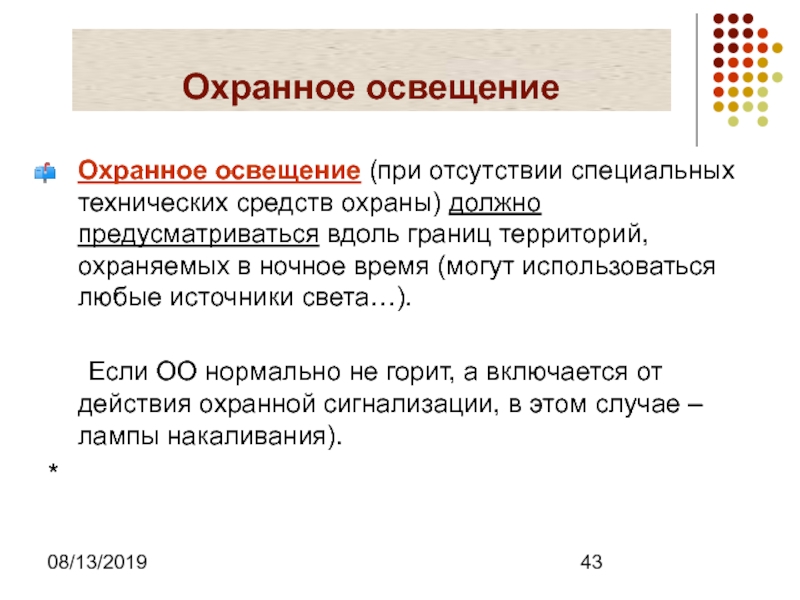

Охранное освещение
Охранное освещение (при отсутствии специальных технических средств охраны) должно
предусматриваться вдоль границ территорий, охраняемых в ночное время (могут использоваться
любые источники света…).
Если ОО нормально не горит, а включается от действия охранной сигнализации, в этом случае – лампы накаливания).
*
Слайд 4408/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 4508/13/2019
Совмещенное освещение
Совмещенное освещение – освещение, при котором недостаточное по нормам
ЕО дополняется ИО.
СО следует предусматривать:
- для производственных помещений, в которых
выполняются работы I – III разрядов;
- для производственных помещений… когда по разным причинам невозможно обеспечить нормы ЕО;
в соответствии с нормативными документами по строительному проектированию зданий и сооружений отдельных отраслей промышленности, утвержденными в установленном порядке.
Нормативные значения КЕО должны приниматься по табл. 1 СНиП для совмещенного освещения.
*
Слайд 4608/13/2019

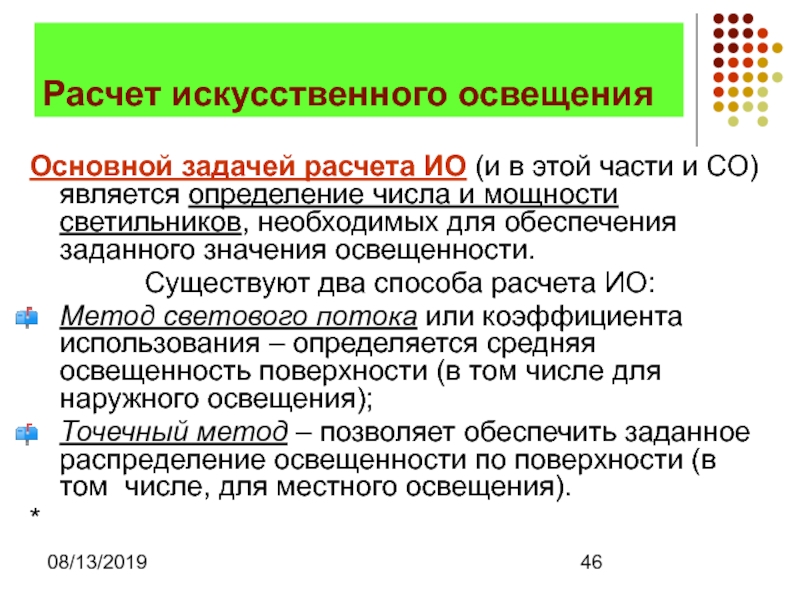

Расчет искусственного освещения
Основной задачей расчета ИО (и в этой части
и СО) является определение числа и мощности светильников, необходимых для
обеспечения заданного значения освещенности.
Существуют два способа расчета ИО:
Метод светового потока или коэффициента использования – определяется средняя освещенность поверхности (в том числе для наружного освещения);
Точечный метод – позволяет обеспечить заданное распределение освещенности по поверхности (в том числе, для местного освещения).
*
Слайд 4708/13/2019
Что такое….
1. Требования к ПО
2. Общие принципы нормирования
3. Естественное освещение
4.
Искусственное освещение
5. Совмещенное освещение
6. Сигнальный цвета и знаки безопасности
*
Слайд 4808/13/2019
Сигнальные цвета и знаки безопасности
Окраска машин, оборудования
и сооружений должна
удовлетворять физиологическим, психологическим и эстетическим потребностям человека.
Рациональной считают такую световую
окраску, которая позволяет уменьшить утомление зрения, сократить время адаптации глаз и исключить отблеск окраски при солнечном освещении.
*
Слайд 4908/13/2019

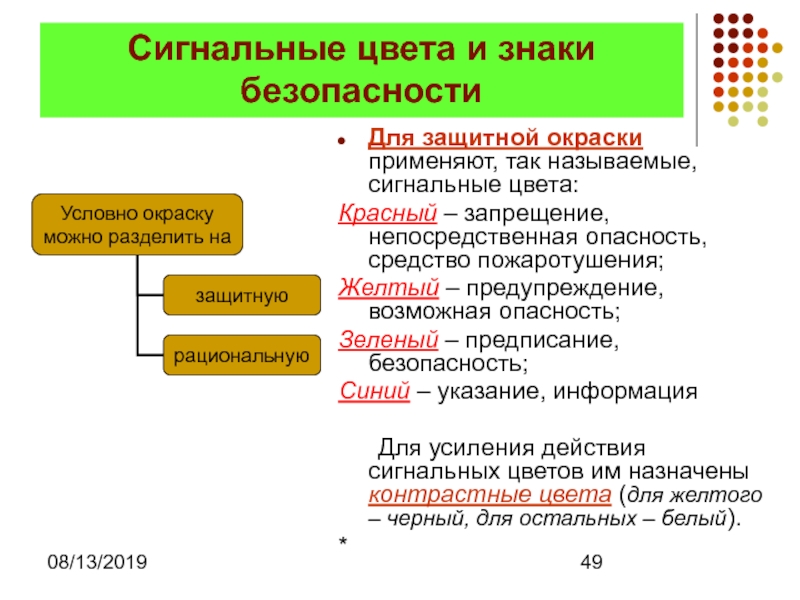

Сигнальные цвета и знаки безопасности
Для защитной окраски применяют, так называемые,
сигнальные цвета:
Красный – запрещение, непосредственная опасность, средство пожаротушения;
Желтый – предупреждение,
возможная опасность;
Зеленый – предписание, безопасность;
Синий – указание, информация
Для усиления действия сигнальных цветов им назначены контрастные цвета (для желтого – черный, для остальных – белый).
*
Слайд 5008/13/2019

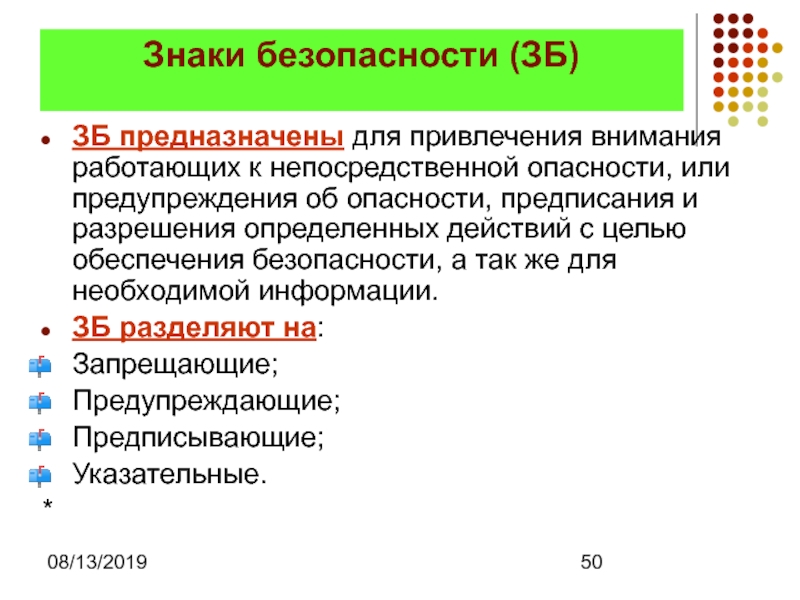

Знаки безопасности (ЗБ)
ЗБ предназначены для привлечения внимания работающих к непосредственной
опасности, или предупреждения об опасности, предписания и разрешения определенных действий
с целью обеспечения безопасности, а так же для необходимой информации.
ЗБ разделяют на:
Запрещающие;
Предупреждающие;
Предписывающие;
Указательные.
*
