Слайд 1Полиграфические материалы
Лекция №2

Полиграфические материалы Лекция №2

Слайд 2

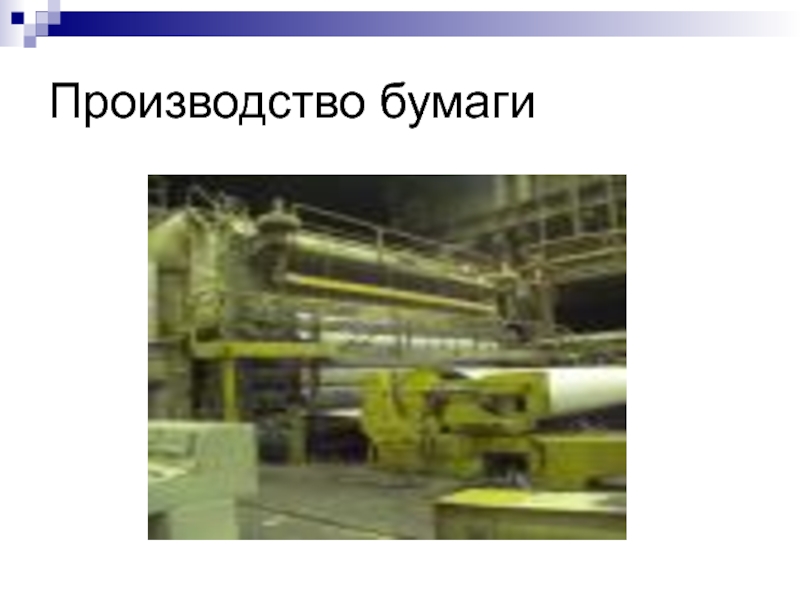

Производство бумаги

Производство бумаги

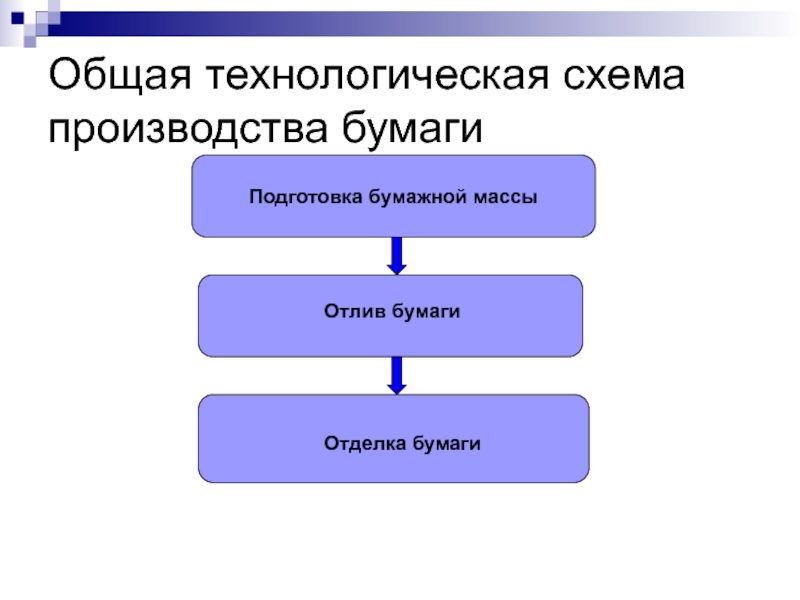

Слайд 3Общая технологическая схема производства бумаги
Подготовка бумажной массы


Отлив бумаги


Отделка бумаги

Общая технологическая схема производства бумагиПодготовка бумажной массыОтлив бумагиОтделка бумаги

Слайд 4Этап 1. Подготовка бумажной массы


Отбелка волокнистых полуфабрикатов
Размол волокнистых полуфабрикатов
Составление композиции

бумаги
Введение наполнителей
Введение проклеивающих веществ
Введение красящих веществ (подцветки)
Разбавление бумажной массы

Этап 1. Подготовка бумажной массыОтбелка волокнистых полуфабрикатовРазмол волокнистых полуфабрикатовСоставление композиции бумагиВведение наполнителейВведение проклеивающих веществВведение красящих веществ (подцветки)Разбавление

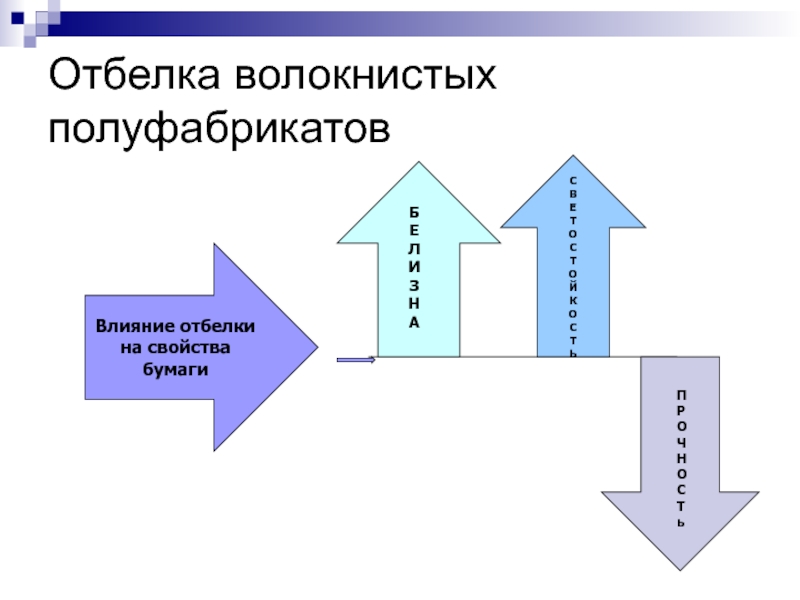

Слайд 5Отбелка волокнистых полуфабрикатов
Влияние отбелки
на свойства бумаги

Б
Е
Л
И
З
Н
А

С
В
Е
Т
О
С
Т
О
Й
К
О
С
Т
Ь


П
Р
О
Ч
Н
О
С
Т
ь

Отбелка волокнистых полуфабрикатовВлияние отбелки на свойства бумаги БЕЛИЗНАСВЕТОСТОЙКОСТЬПРОЧНОСТь

Слайд 6Отбелка волокнистых полуфабрикатов
Суть процесса отбелки
Удаление и обесцвечивание природных
красящих веществ
Удаление

и обесцвечивание лигнина

Отбелка волокнистых полуфабрикатовСуть процесса отбелкиУдаление и обесцвечивание природных красящих веществУдаление и обесцвечивание лигнина

Слайд 7Размол волокнистых полуфабрикатов. Задачи операции
Измельчение комков и сгустков волокон;
Укорачивание волокон;
Фибриллирование

(расщепление) волокон;
Гидратация волокон.

Размол волокнистых полуфабрикатов. Задачи операцииИзмельчение комков и сгустков волокон;Укорачивание волокон;Фибриллирование (расщепление) волокон;Гидратация волокон.

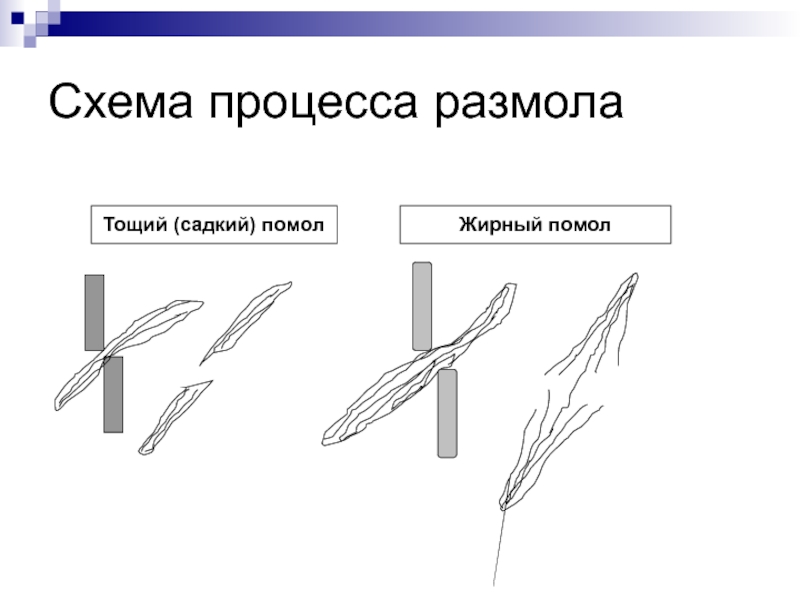

Слайд 8Схема процесса размола
Тощий (садкий) помол
Жирный помол






















Схема процесса размолаТощий (садкий) помолЖирный помол

Слайд 9Влияние типа помола на свойства бумаги
Тощий (садкий)
Малая прочность
Низкая гладкость
Малая плотность
Высокая

пористость
Высокая светонепроницаемость

Жирный
Высокая прочность
Высокая гладкость
Высокая плотность
Малая пористость
Высокая светопроницаемость

Влияние типа помола на свойства бумагиТощий (садкий)Малая прочностьНизкая гладкостьМалая плотностьВысокая пористостьВысокая светонепроницаемостьЖирныйВысокая прочностьВысокая гладкостьВысокая плотностьМалая пористостьВысокая светопроницаемость

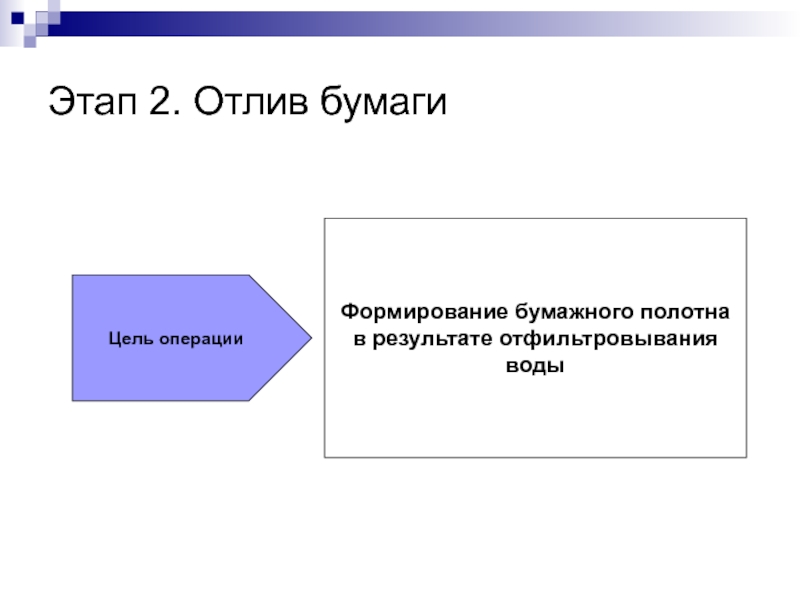

Слайд 10Этап 2. Отлив бумаги
Цель операции
Формирование бумажного полотна
в результате отфильтровывания


воды

Этап 2. Отлив бумагиЦель операцииФормирование бумажного полотна в результате отфильтровывания воды

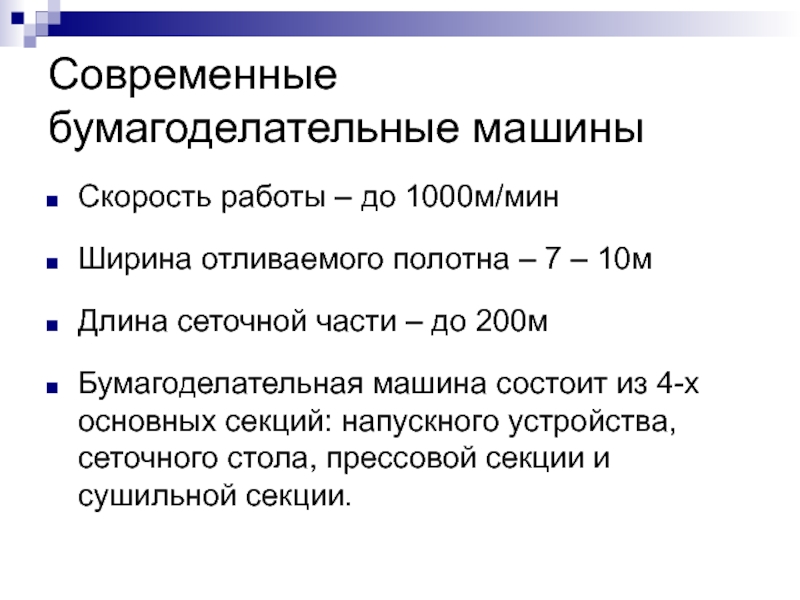

Слайд 11Современные бумагоделательные машины
Скорость работы – до 1000м/мин
Ширина отливаемого полотна –

7 – 10м
Длина сеточной части – до 200м
Бумагоделательная машина состоит

из 4-х основных секций: напускного устройства, сеточного стола, прессовой секции и сушильной секции.
Современные бумагоделательные машиныСкорость работы – до 1000м/минШирина отливаемого полотна – 7 – 10мДлина сеточной части – до

Слайд 13Влияние режима отлива на свойства бумаги
Анизотропность механических свойств из-за ориентации

волокон в направлении движения сетки;
Анизотропность свойств и структуры из-за ориентации

волокон вдоль поверхности бумажного полотна;
Неоднородность гладкости с двух сторон листа;
Неоднородность структуры из-за неравномерного распределения бумажной массы;
Влияние режима отлива на свойства бумагиАнизотропность механических свойств из-за ориентации волокон в направлении движения сетки;Анизотропность свойств и

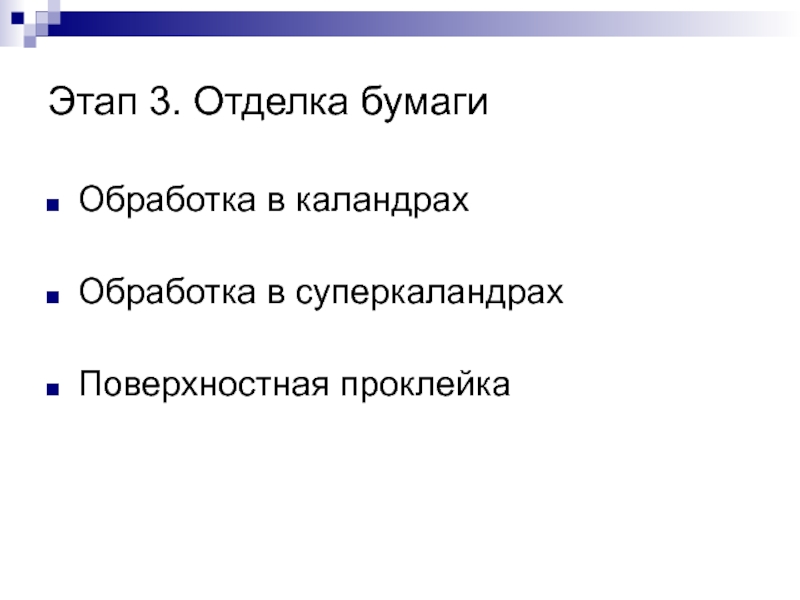

Слайд 14Этап 3. Отделка бумаги
Обработка в каландрах
Обработка в суперкаландрах
Поверхностная проклейка

Этап 3. Отделка бумагиОбработка в каландрахОбработка в суперкаландрахПоверхностная проклейка

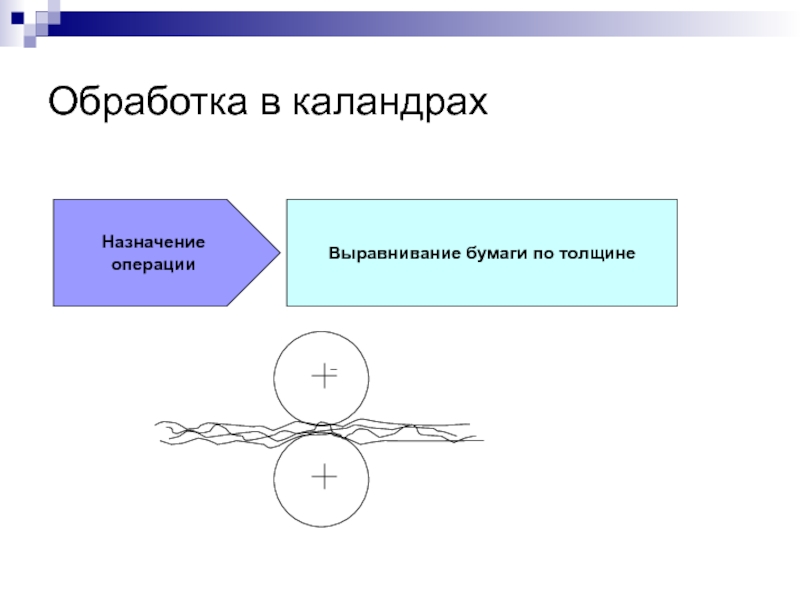

Слайд 15Обработка в каландрах
Назначение операции
Выравнивание бумаги по толщине






Обработка в каландрахНазначение операцииВыравнивание бумаги по толщине

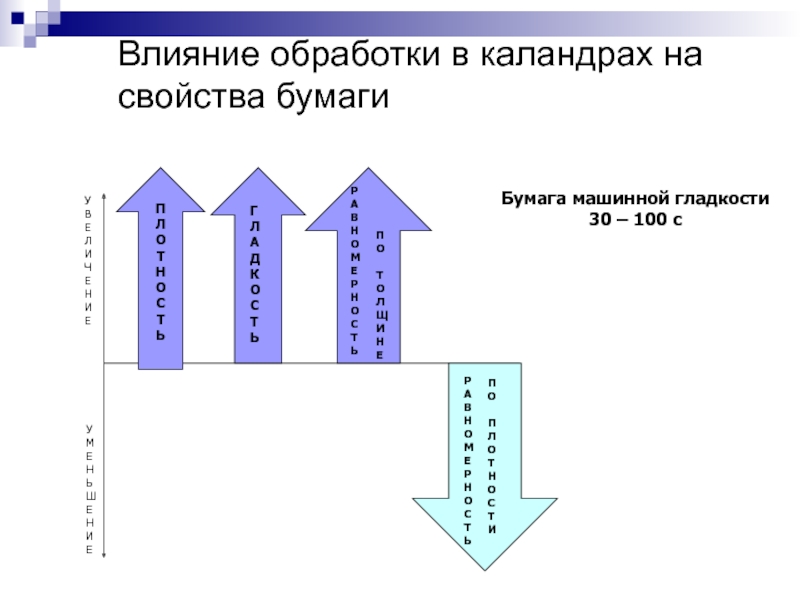

Слайд 16Влияние обработки в каландрах на свойства бумаги
У
В
Е
Л
И
Ч
Е
Н
И
Е
У
М
Е
Н
Ь
Ш
Е
Н
И
Е

П
Л
О
Т
Н
О
С
Т
Ь


Г
Л
А
Д
К
О
С
Т
Ь


Р
А
В
Н
О
М
Е
Р
Н
О
С
Т
Ь

П
О

П
Л
О
Т
Н
О
С
Т
И


Р
А
В
Н
О
М
Е
Р
Н
О
С
Т
Ь

П
О

Т
О
Л
Щ
И
Н
Е

Бумага машинной гладкости
30 –

100 с

Влияние обработки в каландрах на свойства бумагиУВЕЛИЧЕНИЕУМЕНЬШЕНИЕПЛОТНОСТЬГЛАДКОСТЬРАВНОМЕРНОСТЬПОПЛОТНОСТИРАВНОМЕРНОСТЬПОТОЛЩИНЕБумага машинной гладкости30 – 100 с

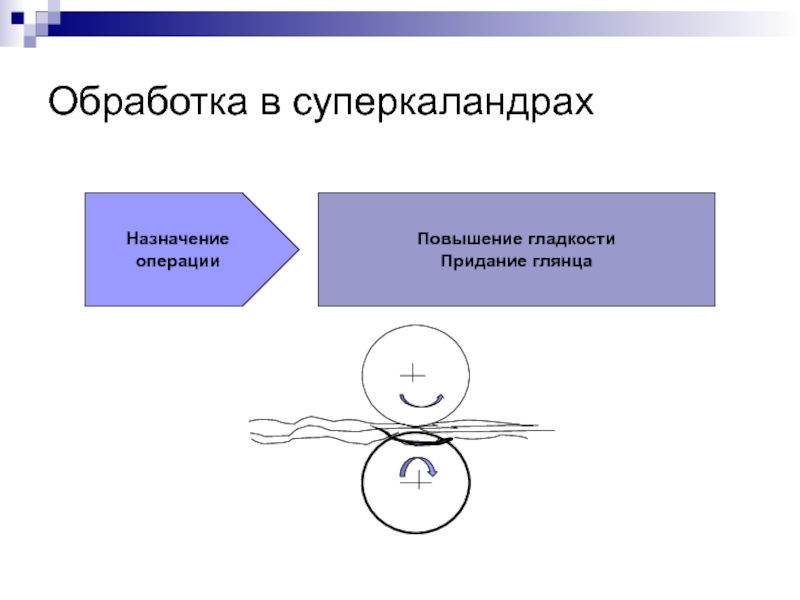

Слайд 17Обработка в суперкаландрах
Назначение операции
Повышение гладкости
Придание глянца











Обработка в суперкаландрахНазначение операцииПовышение гладкостиПридание глянца

Слайд 18Поверхностная проклейка

Назначение операции
Повышение стойкости к выщипыванию
Повышение стойкости к истиранию


Снижение ворсистости

Снижение

пылимости

Поверхностная проклейкаНазначение операцииПовышение стойкости к выщипываниюПовышение стойкости к истираниюСнижение ворсистостиСнижение пылимости

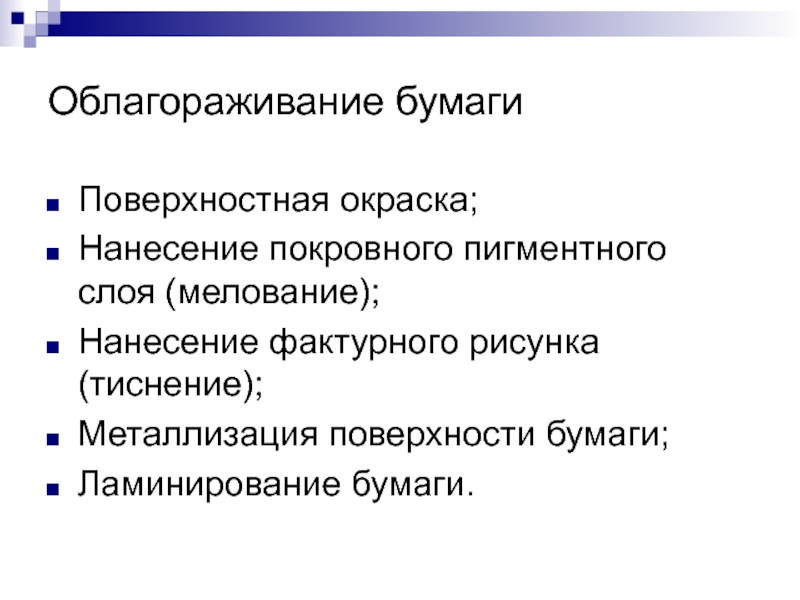

Слайд 20Облагораживание бумаги
Поверхностная окраска;
Нанесение покровного пигментного слоя (мелование);
Нанесение фактурного рисунка (тиснение);
Металлизация

поверхности бумаги;
Ламинирование бумаги.

Облагораживание бумагиПоверхностная окраска;Нанесение покровного пигментного слоя (мелование);Нанесение фактурного рисунка (тиснение);Металлизация поверхности бумаги;Ламинирование бумаги.

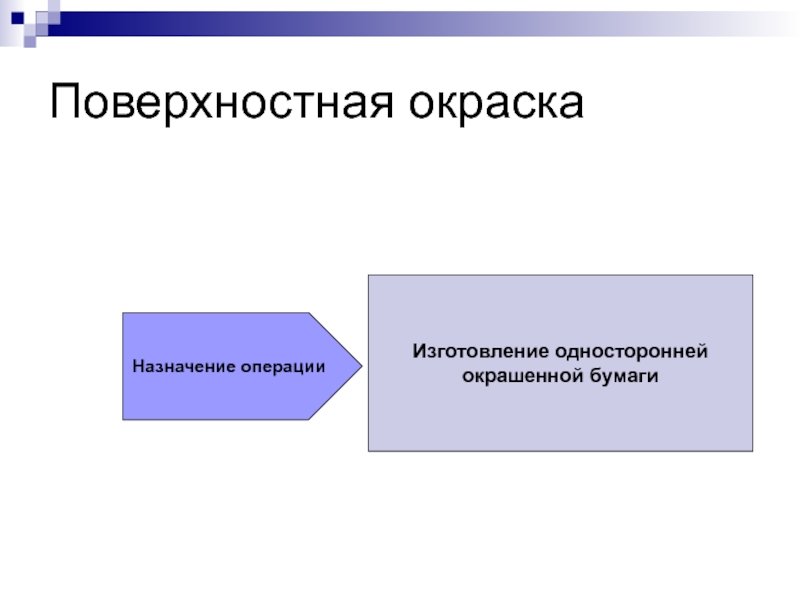

Слайд 21Поверхностная окраска

Назначение операции
Изготовление односторонней
окрашенной бумаги

Поверхностная окраскаНазначение операцииИзготовление односторонней окрашенной бумаги

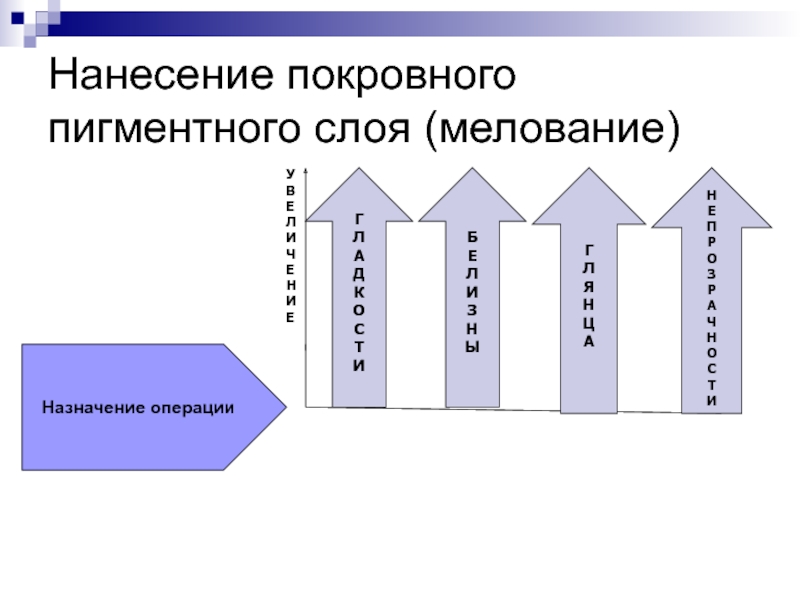

Слайд 22Нанесение покровного пигментного слоя (мелование)
Назначение операции
У
В
Е
Л
И
Ч
Е
Н
И
Е

Г
Л
А
Д
К
О
С
Т
И

Б
Е
Л
И
З
Н
Ы

Г
Л
Я
Н
Ц
А

Н
Е
П
Р
О
З
Р
А
Ч
Н
О
С
Т
И

Нанесение покровного пигментного слоя (мелование)Назначение операцииУВЕЛИЧЕНИЕГЛАДКОСТИБЕЛИЗНЫГЛЯНЦАНЕПРОЗРАЧНОСТИ

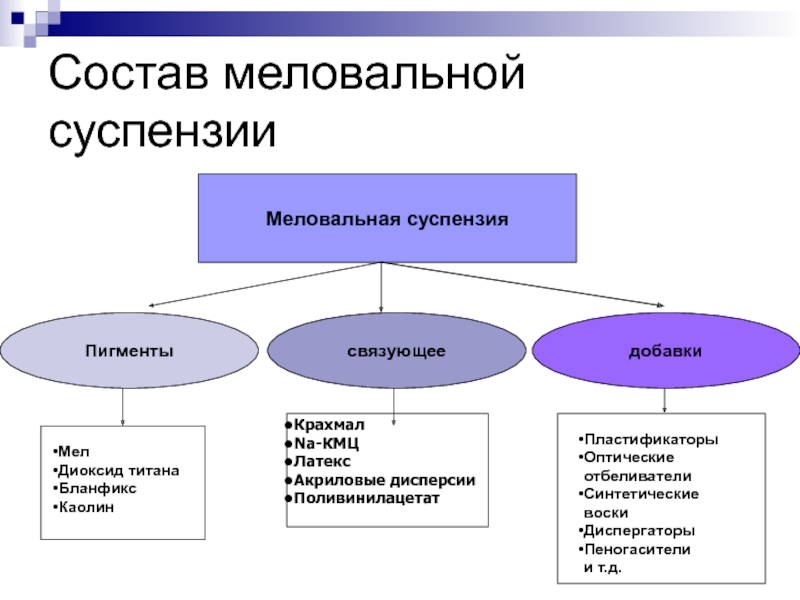

Слайд 23Состав меловальной суспензии
Меловальная суспензия
Пигменты
связующее
добавки

Мел
Диоксид титана
Бланфикс
Каолин
Крахмал
Na-КМЦ
Латекс
Акриловые дисперсии
Поливинилацетат



Пластификаторы
Оптические отбеливатели
Синтетические воски
Диспергаторы
Пеногасители
и т.д.

Состав меловальной суспензииМеловальная суспензияПигментысвязующеедобавкиМелДиоксид титанаБланфиксКаолинКрахмалNa-КМЦЛатексАкриловые дисперсииПоливинилацетатПластификаторыОптические  отбеливателиСинтетические воскиДиспергаторыПеногасителии т.д.

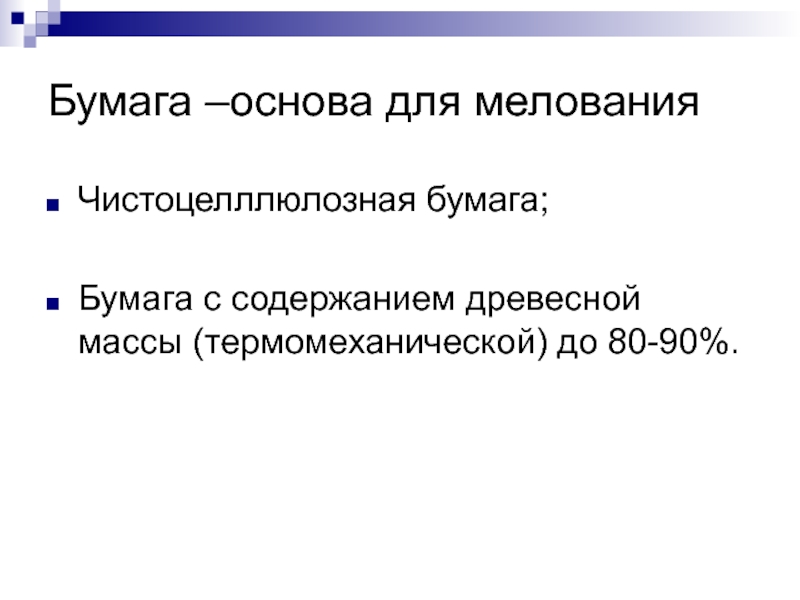

Слайд 24Бумага –основа для мелования
Чистоцелллюлозная бумага;

Бумага с содержанием древесной массы (термомеханической)

до 80-90%.

Бумага –основа для мелованияЧистоцелллюлозная бумага;Бумага с содержанием древесной массы (термомеханической) до 80-90%.

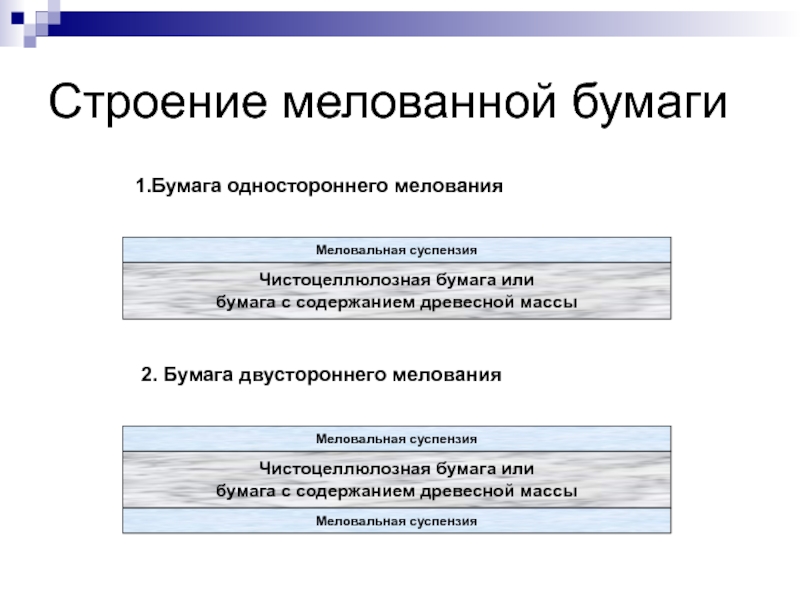

Слайд 26Строение мелованной бумаги
Чистоцеллюлозная бумага или
бумага с содержанием древесной массы
1.Бумага одностороннего

мелования

Меловальная суспензия
2. Бумага двустороннего мелования
Чистоцеллюлозная бумага или
бумага с содержанием

древесной массы

Меловальная суспензия

Меловальная суспензия

Строение мелованной бумагиЧистоцеллюлозная бумага илибумага с содержанием древесной массы1.Бумага одностороннего мелования Меловальная суспензия2. Бумага двустороннего мелованияЧистоцеллюлозная бумага

Слайд 27Классификация мелованной бумаги в зависимости от условий нанесения меловальной суспензии
Бумага

однократного мелования

Бумага двукратного мелования

Бумага трёхкратного мелования

Классификация мелованной бумаги в зависимости от условий нанесения меловальной суспензииБумага однократного мелованияБумага двукратного мелованияБумага трёхкратного мелования

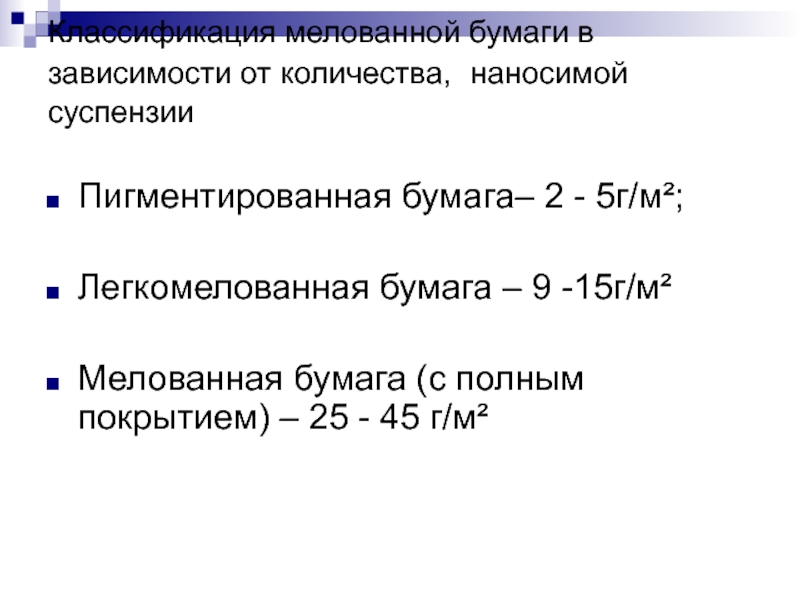

Слайд 28Классификация мелованной бумаги в зависимости от количества, наносимой суспензии
Пигментированная бумага–

2 - 5г/м²;

Легкомелованная бумага – 9 -15г/м²

Мелованная бумага (с полным

покрытием) – 25 - 45 г/м²
Классификация мелованной бумаги в зависимости от количества, наносимой суспензии Пигментированная бумага– 2 - 5г/м²;Легкомелованная бумага – 9

Слайд 29Классификация мелованной бумаги по способу отделки
Матовая (matt)
Глянцевая (gloss)
Шелковая (silk)
Мелованная (art)
«Литого»

мелования

Классификация мелованной бумаги по способу отделкиМатовая (matt)Глянцевая (gloss)Шелковая (silk)Мелованная (art)«Литого» мелования

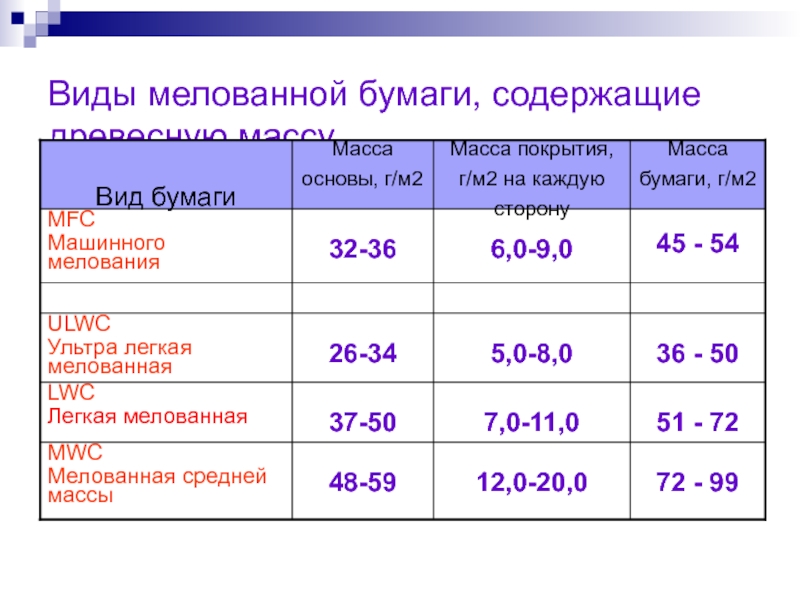

Слайд 30Виды мелованной бумаги, содержащие древесную массу

Виды мелованной бумаги, содержащие древесную массу

Слайд 31Продукция из бумаги LWC

Источник: VOIT 2005

Продукция из бумаги LWCИсточник: VOIT 2005

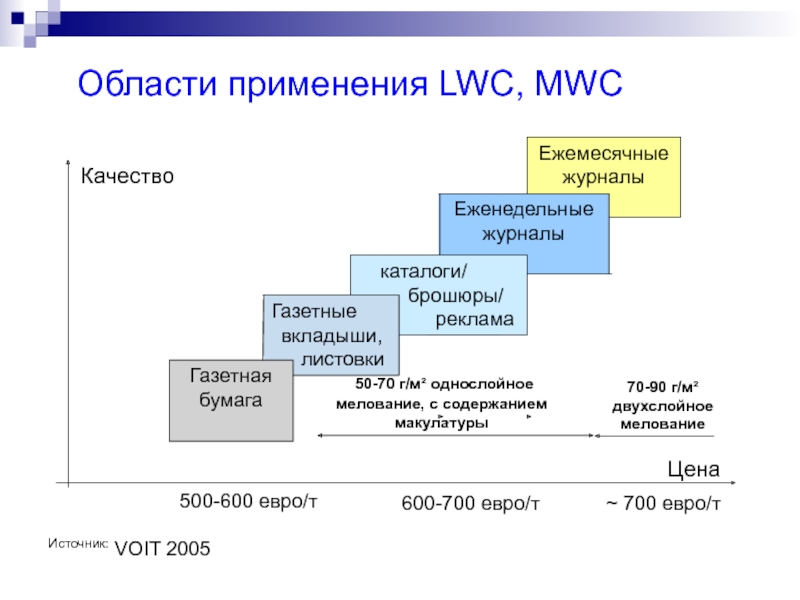

Слайд 32Ежемесячные журналы

Еженедельные журналы

каталоги/
брошюры/

реклама
Газетные
вкладыши,
листовки
Области

применения LWC, MWC

Качество

Газетная бумага

500-600 евро/т

600-700 евро/т ~ 700 евро/т

50-70 г/м² однослойное
мелование, с содержанием
макулатуры

70-90 г/м²
двухслойное
мелование

Цена

Источник: VOIT 2005

Ежемесячные журналыЕженедельные журналы  каталоги/     брошюры/       рекламаГазетные

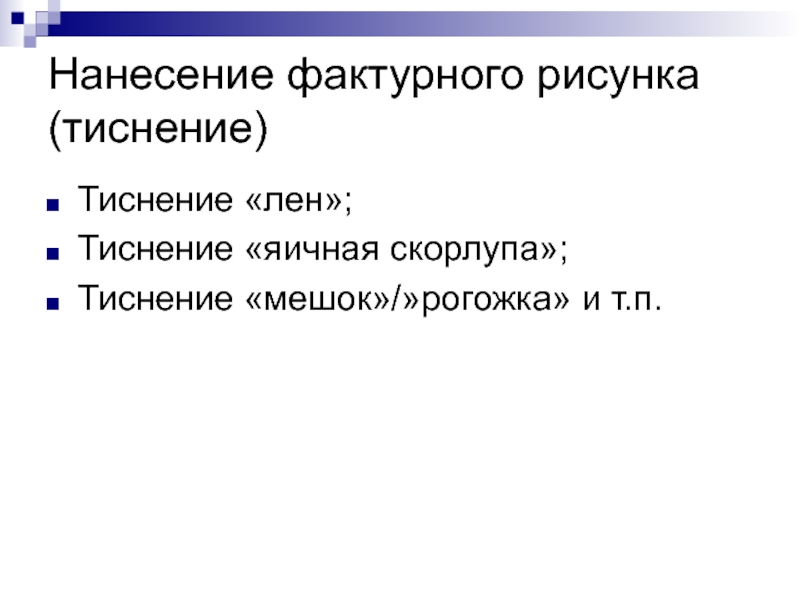

Слайд 33Нанесение фактурного рисунка (тиснение)
Тиснение «лен»;
Тиснение «яичная скорлупа»;
Тиснение «мешок»/»рогожка» и т.п.

Нанесение фактурного рисунка (тиснение)Тиснение «лен»;Тиснение «яичная скорлупа»;Тиснение «мешок»/»рогожка» и т.п.

Слайд 34Металлизация бумаги

Цель операции
Вакуумное нанесения слоя алюминия
(0,1 г/м²)

Металлизация бумагиЦель операцииВакуумное нанесения слоя алюминия(0,1 г/м²)

Слайд 35Металлизация бумаги. Требования к бумаге-основе
Должна обладать устойчивостью к линейной деформации



Должна обладать достаточной термостойкостью

Металлизация бумаги.  Требования к бумаге-основеДолжна обладать устойчивостью к линейной деформации Должна обладать достаточной термостойкостью

Слайд 36Строение металлизированной бумаги

Бумага-основа

Слой промежуточного лака (2,5 – 3 г/м²)

Слой алюминия,

нанесенный в вакууме (0,1 г/м²)

Лаковое покрытие
Промежуточный лак на основе
акрилатных

полимеров

Повышает гладкость металлизата

Повышает сомкнутость поверхности
металлизата

Лаковое покрытие


Улучшает адгезию красок

Строение металлизированной бумагиБумага-основаСлой промежуточного лака (2,5 – 3 г/м²)Слой алюминия, нанесенный в вакууме (0,1 г/м²)Лаковое покрытиеПромежуточный лак

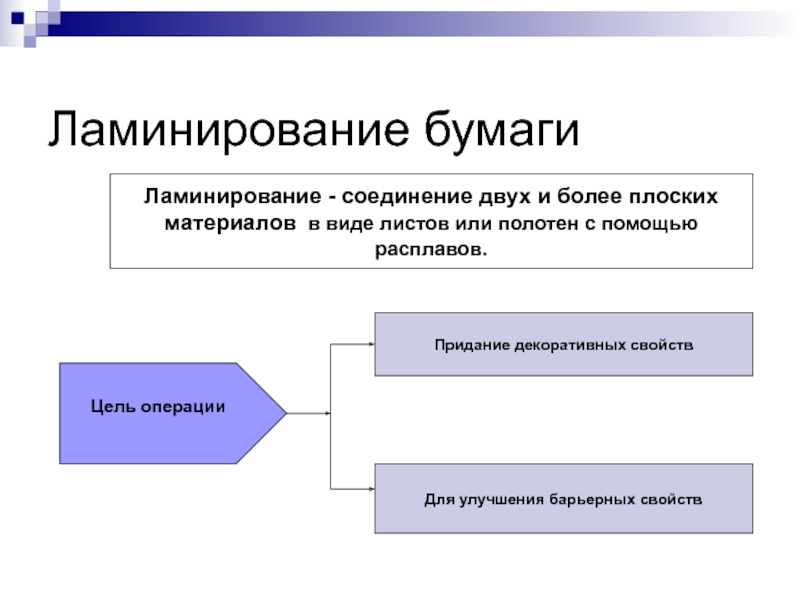

Слайд 37Ламинирование - соединение двух и более плоских
материалов в виде листов

или полотен с помощью
расплавов.

Цель операции
Придание декоративных свойств
Для улучшения

барьерных свойств

Ламинирование бумаги

Ламинирование - соединение двух и более плоскихматериалов в виде листов или полотен с помощью расплавов. Цель операцииПридание

Слайд 38Разрезка, сортировка и упаковка бумаги
Бумага продольного реза – «SB» или

«MD»

Бумага поперечного реза – «BB» или «CD»

Разрезка, сортировка и упаковка бумагиБумага продольного реза – «SB» или «MD»Бумага поперечного реза – «BB» или «CD»

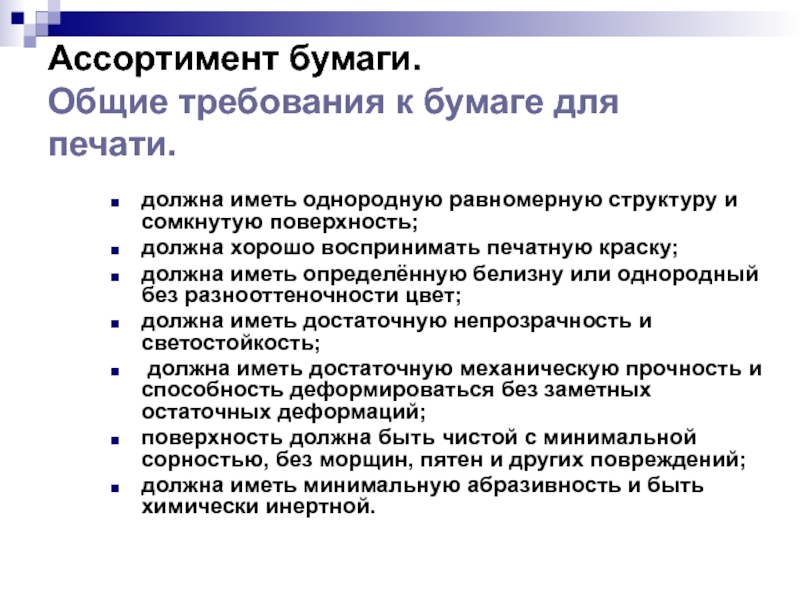

Слайд 39Ассортимент бумаги. Общие требования к бумаге для печати.
должна иметь однородную равномерную

структуру и сомкнутую поверхность;
должна хорошо воспринимать печатную краску;
должна иметь определённую

белизну или однородный без разнооттеночности цвет;
должна иметь достаточную непрозрачность и светостойкость;
должна иметь достаточную механическую прочность и способность деформироваться без заметных остаточных деформаций;
поверхность должна быть чистой с минимальной сорностью, без морщин, пятен и других повреждений;
должна иметь минимальную абразивность и быть химически инертной.
Ассортимент бумаги. Общие требования к бумаге для печати.должна иметь однородную равномерную структуру и сомкнутую поверхность;должна хорошо воспринимать

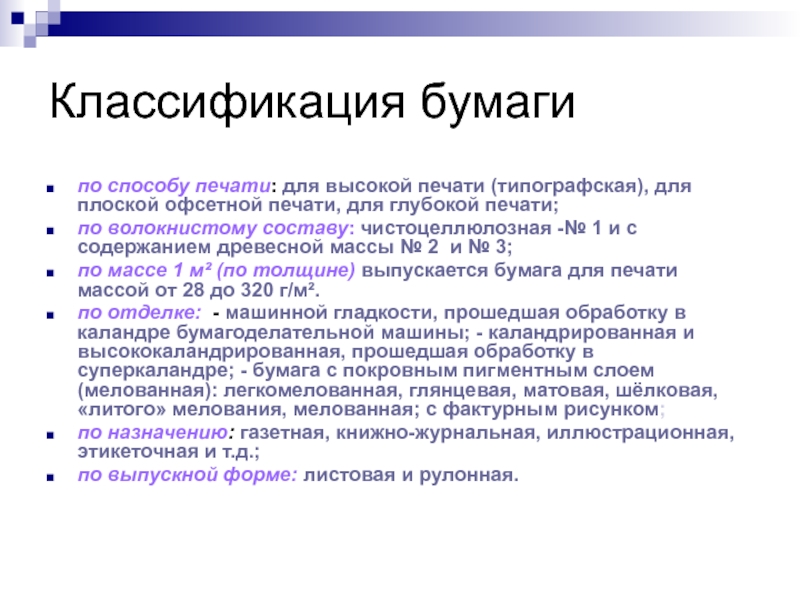

Слайд 40Классификация бумаги
по способу печати: для высокой печати (типографская), для плоской

офсетной печати, для глубокой печати;
по волокнистому составу: чистоцеллюлозная -№ 1

и с содержанием древесной массы № 2 и № 3;
по массе 1 м² (по толщине) выпускается бумага для печати массой от 28 до 320 г/м².
по отделке: - машинной гладкости, прошедшая обработку в каландре бумагоделательной машины; - каландрированная и высококаландрированная, прошедшая обработку в суперкаландре; - бумага с покровным пигментным слоем (мелованная): легкомелованная, глянцевая, матовая, шёлковая, «литого» мелования, мелованная; с фактурным рисунком;
по назначению: газетная, книжно-журнальная, иллюстрационная, этикеточная и т.д.;
по выпускной форме: листовая и рулонная.
Классификация бумагипо способу печати: для высокой печати (типографская), для плоской офсетной печати, для глубокой печати;по волокнистому составу:

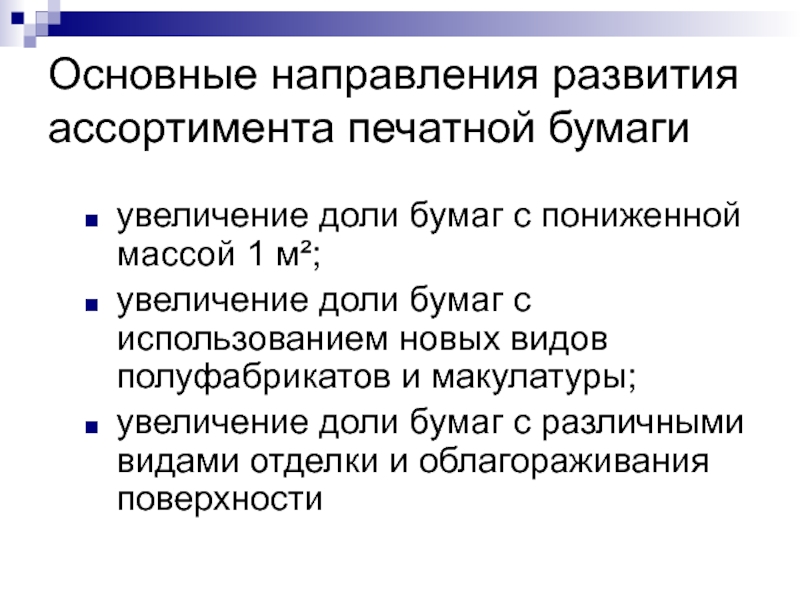

Слайд 41Основные направления развития ассортимента печатной бумаги
увеличение доли бумаг с пониженной

массой 1 м²;
увеличение доли бумаг с использованием новых видов полуфабрикатов

и макулатуры;
увеличение доли бумаг с различными видами отделки и облагораживания поверхности

Основные направления развития ассортимента печатной бумагиувеличение доли бумаг с пониженной массой 1 м²;увеличение доли бумаг с использованием

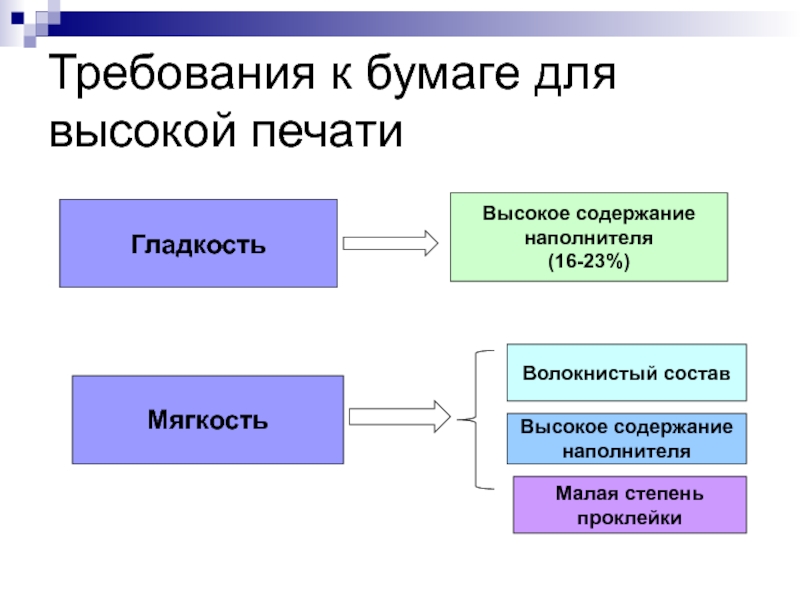

Слайд 42Требования к бумаге для высокой печати
Гладкость

Высокое содержание
наполнителя
(16-23%)
Мягкость


Волокнистый состав
Высокое содержание
наполнителя
Малая степень


проклейки

Требования к бумаге для высокой печатиГладкостьВысокое содержаниенаполнителя(16-23%)МягкостьВолокнистый составВысокое содержаниенаполнителяМалая степень проклейки

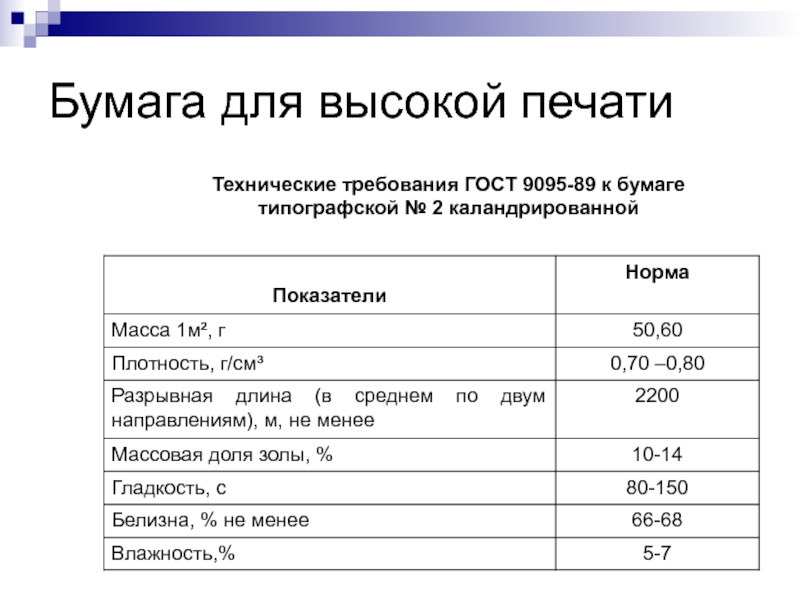

Слайд 43Бумага для высокой печати
Технические требования ГОСТ 9095-89 к бумаге
типографской

№ 2 каландрированной

Бумага для высокой печатиТехнические требования ГОСТ 9095-89 к бумаге типографской № 2 каландрированной

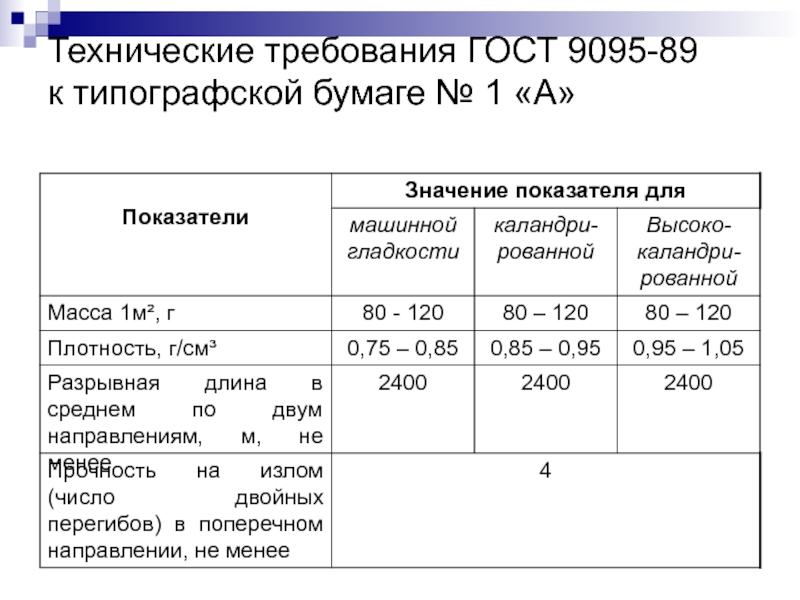

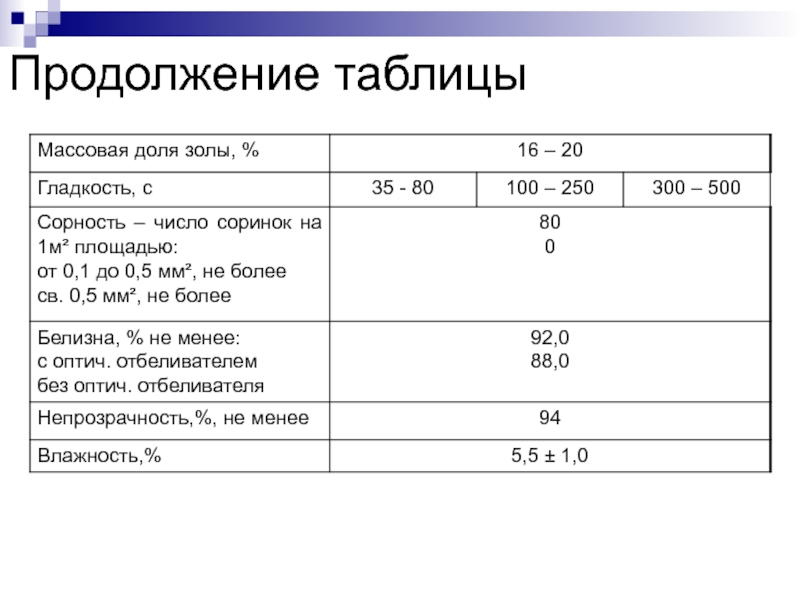

Слайд 44Технические требования ГОСТ 9095-89 к типографской бумаге № 1 «А»

Технические требования ГОСТ 9095-89  к типографской бумаге № 1 «А»

Слайд 45Продолжение таблицы

Продолжение таблицы

Слайд 46Схема плоской офсетной печати

Схема плоской офсетной печати

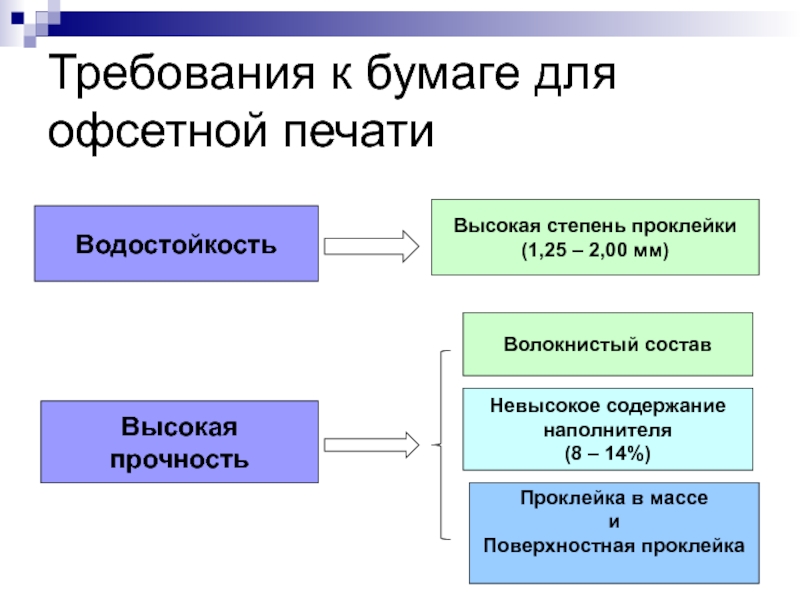

Слайд 47Требования к бумаге для офсетной печати
Водостойкость


Высокая степень проклейки
(1,25 – 2,00

мм)

Высокая прочность


Волокнистый состав
Невысокое содержание
наполнителя
(8 – 14%)
Проклейка в массе
и
Поверхностная проклейка

Требования к бумаге для офсетной печатиВодостойкостьВысокая степень проклейки(1,25 – 2,00 мм)Высокая прочностьВолокнистый составНевысокое содержание наполнителя(8 – 14%)Проклейка

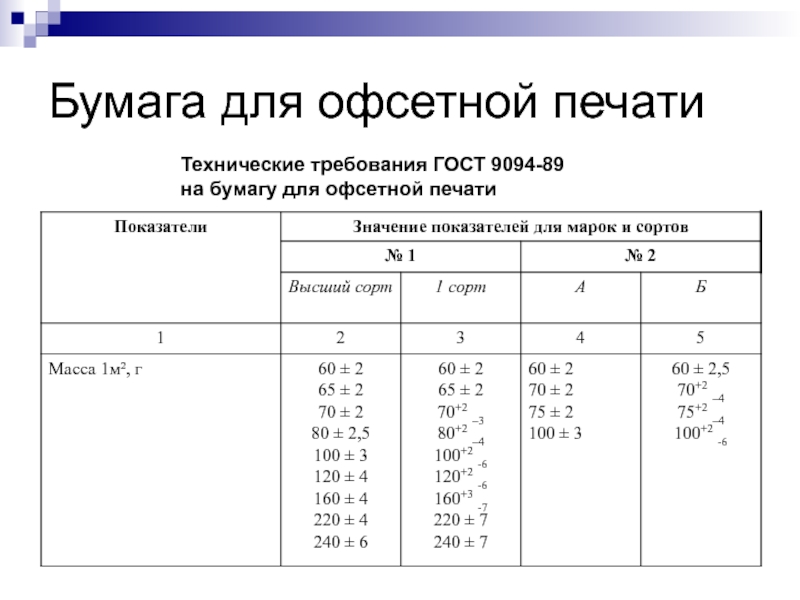

Слайд 48Бумага для офсетной печати
Технические требования ГОСТ 9094-89
на бумагу для офсетной

печати

Бумага для офсетной печатиТехнические требования ГОСТ 9094-89на бумагу для офсетной печати

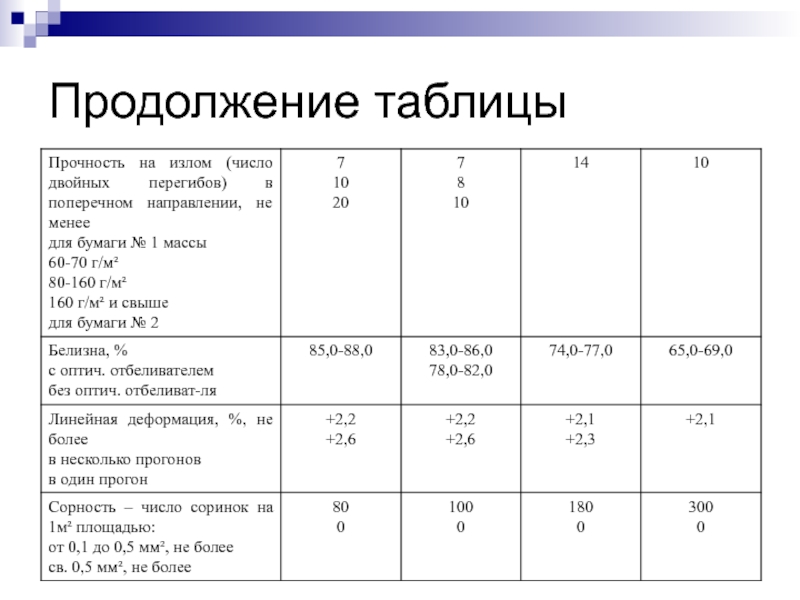

Слайд 49Продолжение таблицы

Продолжение таблицы

Слайд 50Продолжение таблицы

Продолжение таблицы

Слайд 51Продолжение таблицы

Продолжение таблицы

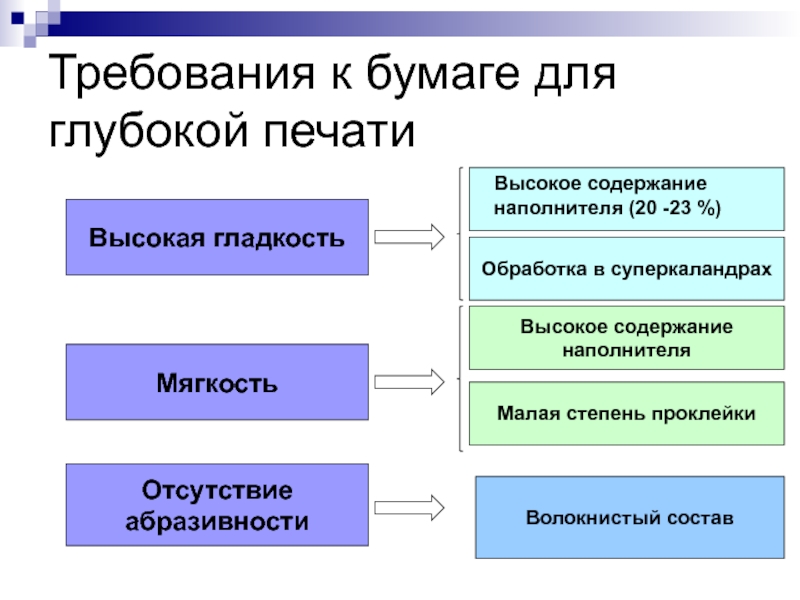

Слайд 52Требования к бумаге для глубокой печати
Высокая гладкость
Мягкость
Отсутствие
абразивности





Высокое содержание
наполнителя

(20 -23 %)
Обработка в суперкаландрах
Высокое содержание
наполнителя
Малая степень проклейки


Волокнистый состав

Требования к бумаге для глубокой печатиВысокая гладкостьМягкостьОтсутствие абразивностиВысокое содержание наполнителя (20 -23 %)Обработка в суперкаландрахВысокое содержание наполнителяМалая

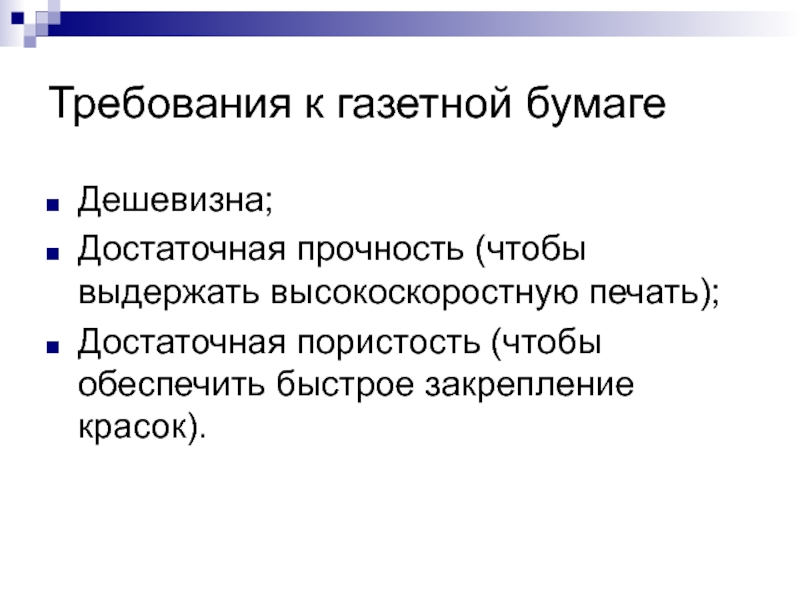

Слайд 53Требования к газетной бумаге
Дешевизна;
Достаточная прочность (чтобы выдержать высокоскоростную печать);
Достаточная

пористость (чтобы обеспечить быстрое закрепление красок).

Требования к газетной бумаге Дешевизна;Достаточная прочность (чтобы выдержать высокоскоростную печать);Достаточная пористость (чтобы обеспечить быстрое закрепление красок).

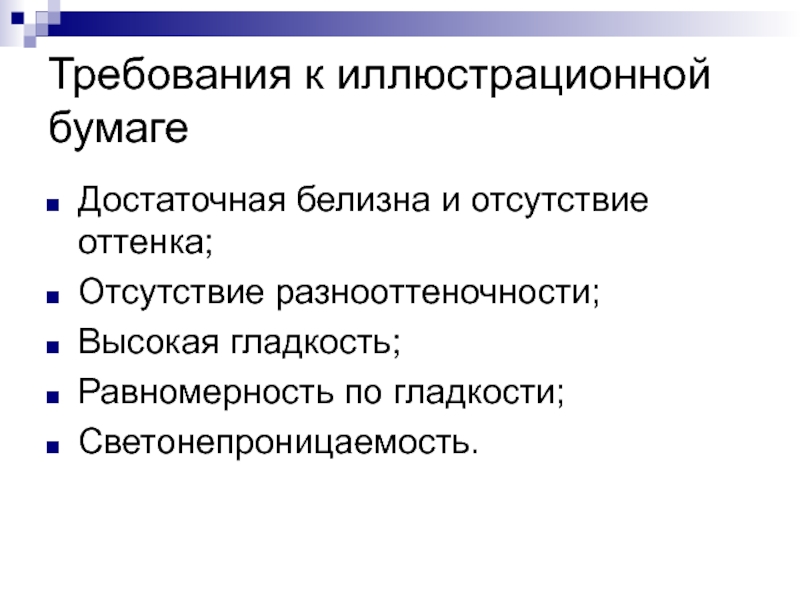

Слайд 54Требования к иллюстрационной бумаге
Достаточная белизна и отсутствие оттенка;
Отсутствие разнооттеночности;
Высокая гладкость;
Равномерность

по гладкости;
Светонепроницаемость.

Требования к иллюстрационной бумагеДостаточная белизна и отсутствие оттенка;Отсутствие разнооттеночности;Высокая гладкость;Равномерность по гладкости;Светонепроницаемость.

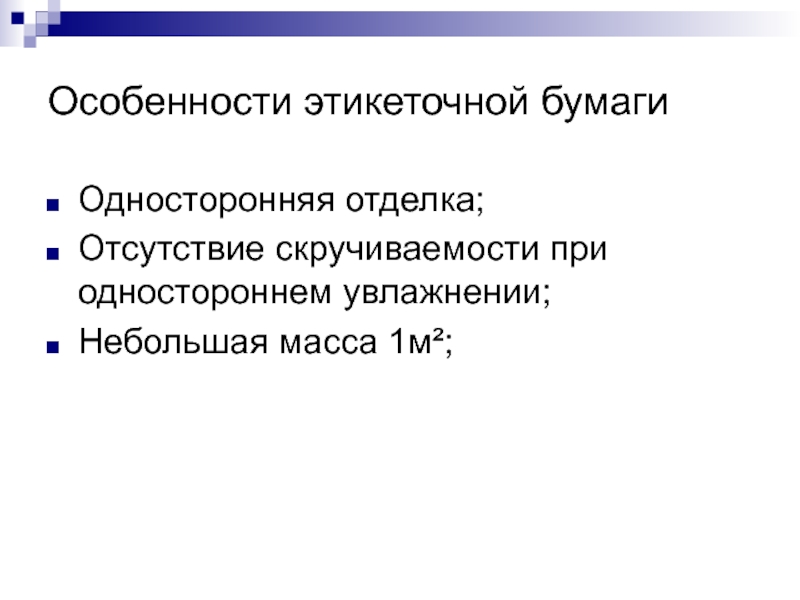

Слайд 55Особенности этикеточной бумаги
Односторонняя отделка;
Отсутствие скручиваемости при одностороннем увлажнении;
Небольшая масса 1м²;


Особенности этикеточной бумагиОдносторонняя отделка;Отсутствие скручиваемости при одностороннем увлажнении;Небольшая масса 1м²;

Слайд 56Классификация этикеточной бумаги
Этикеточная бумага
По влагостойкости
По щелочестойкости
По назначению

Влагопрочная

Водостойкая

неводостойкая


щелочестойкая

щелочепроницаемая
Для

кондитерских
изделий
Для табачных
изделий
-для горячего разлива
Для возвратной тары
и т.д.

Классификация этикеточной бумагиЭтикеточная бумагаПо влагостойкостиПо щелочестойкостиПо назначению Влагопрочная Водостойкая неводостойкаящелочестойкаящелочепроницаемаяДля кондитерских изделийДля табачныхизделий-для горячего разливаДля возвратной тарыи

Слайд 57Размещение этикетки на листе

этикетка
Машинное
направление

Размещение этикетки на листеэтикеткаМашинноенаправление

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
