Производство, передача и потребление электроэнергии
Содержание
- 1. Производство, передача и потребление электроэнергии
- 2. Типы электростанцийТепловые (ТЭС) - 50 %Гидроэлектростанции (ГЭС)
- 3. Тепловые электростанцииВнутренняя Энергия(энергия топлива)ТД (пароваяТурбина)МеханическаяэнергияГенератор Электрическаяэнергия
- 4. ГидроэлектростанцииМеханическая энергия(падающей воды)Генератор Электрическая энергия
- 5. Атомные электростанцииАтомная энергия(при делении атомных ядер)МеханическаяэнергияЭлектрическаяэнергияТДГенератор
- 6. Генератор электрического токаГенератор преобразует механическую энергию в электрическуюДействие генератора основано на явлении электромагнитной индукции
- 7. Рамка с током – основной элемент генератораВращающаяся
- 8. Передача электроэнергииДля передачи электроэнергии потребителям используют линии
- 9. Трансформатор – устройство, применяемое для повышения или понижения переменного напряжения
- 10. Принцип работы трансформатора
- 11. Трансформатор Состоит из двух катушек изолированного провода,
- 12. Схема трансформатораПервичная обмотка – катушка, на которую
- 13. Коэффициент трансформации – величина, равная отношению напряжений в первичной и втори-чной обмотках трансформатора
- 14. Повышающий трансформатор - трансформатор, увеличивающий напряжение. U1U2
- 15. Понижающий трансформатор - трансформатор, уменьшающий напряжение. U1U2
- 16. Влияние тепловых электростанций на окружающую средуТЭС –
- 17. Основные этапы производства, передачи и потребления электроэнергии1.Механическую
- 18. Скачать презентанцию
Типы электростанцийТепловые (ТЭС) - 50 %Гидроэлектростанции (ГЭС) - 20-25%Атомные (АЭС) - 15 %Альтернативные источники энергии- 2 – 5 % ( солнечная энергия, энергия термоядерного синтеза, приливная энергетика, ветроэнергетика)
Слайды и текст этой презентации

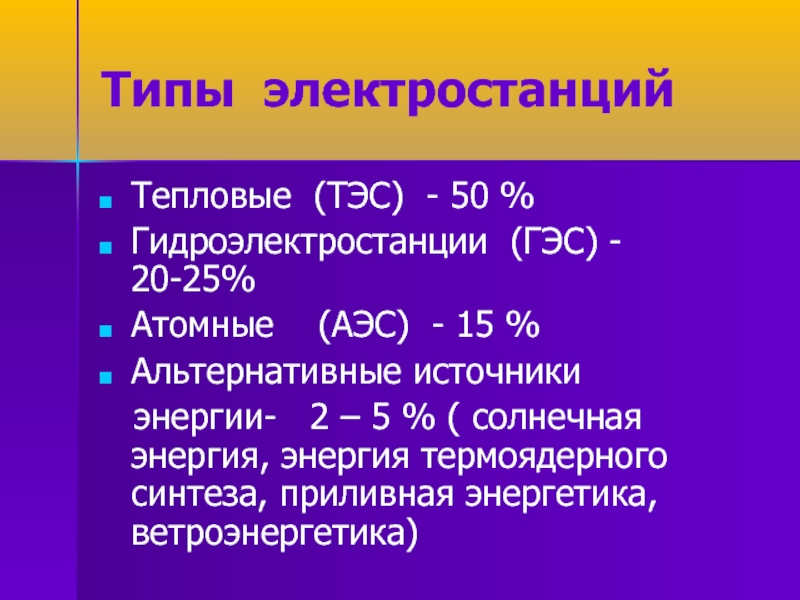

Слайд 2Типы электростанций
Тепловые (ТЭС) - 50 %
Гидроэлектростанции (ГЭС) - 20-25%
Атомные
(АЭС) - 15 %
– 5 % ( солнечная энергия, энергия термоядерного синтеза, приливная энергетика, ветроэнергетика)
Слайд 3Тепловые электростанции
Внутренняя
Энергия
(энергия топлива)
ТД (паровая
Турбина)
Механическая
энергия
Генератор
Электрическая
энергия
Слайд 5 Атомные электростанции
Атомная энергия
(при делении
атомных ядер)
Механическая
энергия
Электрическая
энергия
ТД
Генератор
Слайд 6Генератор электрического тока
Генератор преобразует механическую энергию в электрическую
Действие генератора основано
на явлении электромагнитной индукции

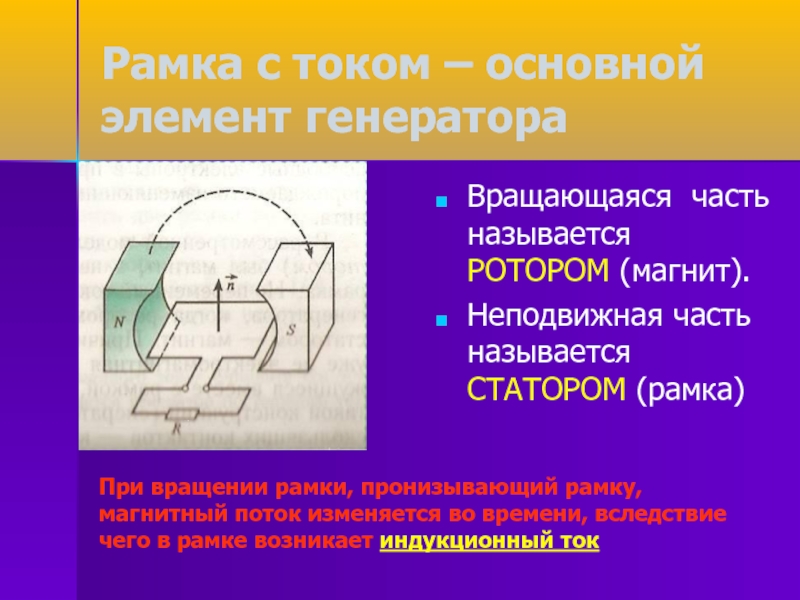

Слайд 7Рамка с током – основной элемент генератора
Вращающаяся часть называется РОТОРОМ
(магнит).
Неподвижная часть называется СТАТОРОМ (рамка)
При вращении рамки, пронизывающий рамку, магнитный
поток изменяется во времени, вследствие чего в рамке возникает индукционный ток
Слайд 8Передача электроэнергии
Для передачи электроэнергии потребителям используют линии электропередач ( ЛЭП
).
При передаче электроэнергии на расстояние происходят её потери за счёт
нагревания проводов (закон Джоуля - Ленца).Способы уменьшения тепловых потерь:
1) Уменьшение сопротивления проводов, но увеличение их диаметра (тяжелы – трудно подвешивать, и дорогостоящи – медь).
2) Уменьшение силы тока путём повышения напряжения.

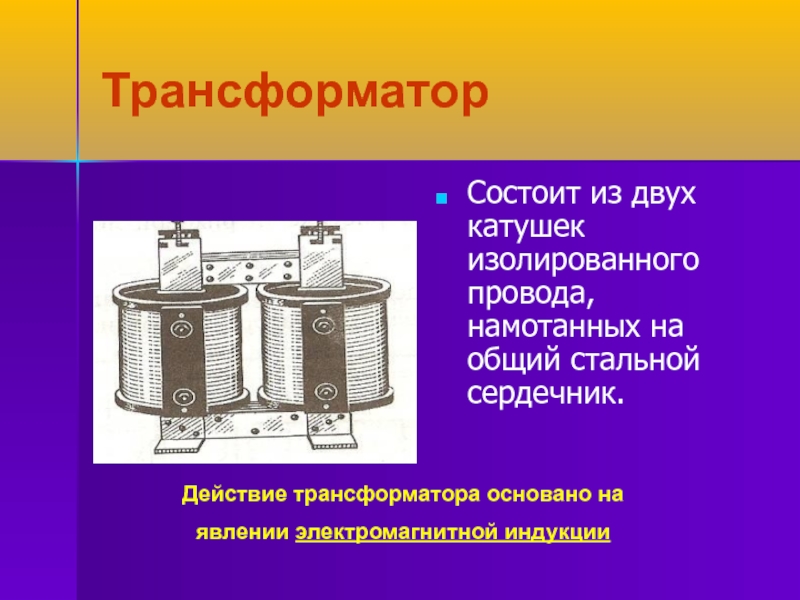

Слайд 11Трансформатор
Состоит из двух катушек изолированного провода, намотанных на общий
стальной сердечник.
Действие трансформатора основано на
явлении электромагнитной индукции

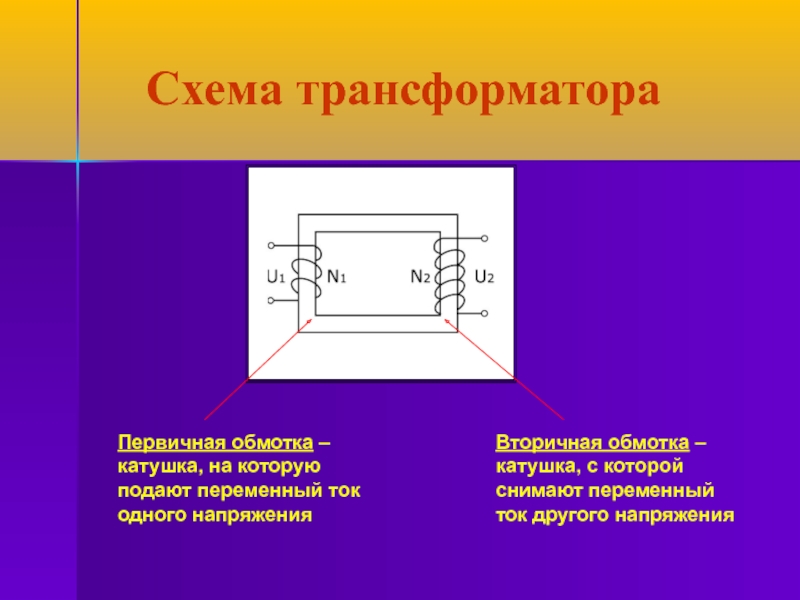

Слайд 12Схема трансформатора
Первичная обмотка – катушка, на которую подают переменный ток
одного напряжения
Вторичная обмотка – катушка, с которой снимают переменный ток
другого напряжения
Слайд 13Коэффициент трансформации – величина, равная отношению напряжений в первичной и
втори-чной обмотках трансформатора

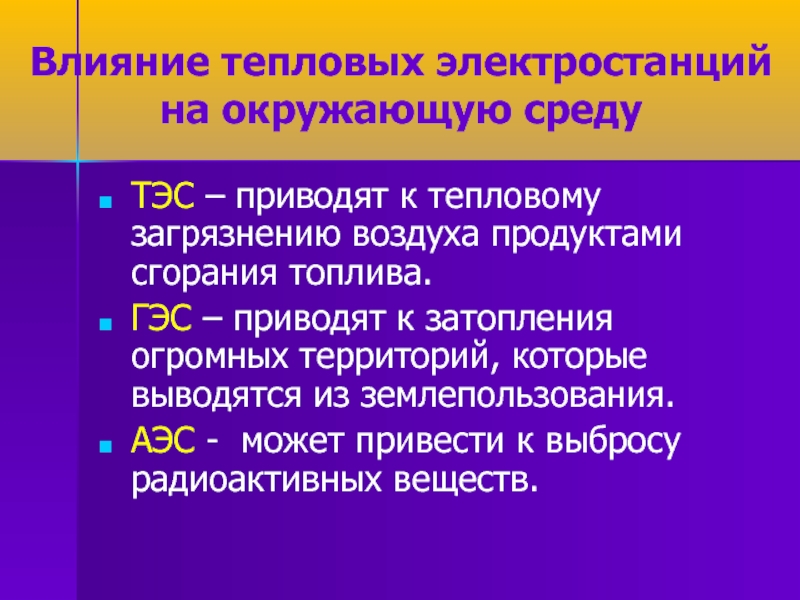

Слайд 16Влияние тепловых электростанций на окружающую среду
ТЭС – приводят к тепловому
загрязнению воздуха продуктами сгорания топлива.
ГЭС – приводят к затопления огромных
территорий, которые выводятся из землепользования.АЭС - может привести к выбросу радиоактивных веществ.
Слайд 17Основные этапы производства, передачи и потребления электроэнергии
1.Механическую энергию преобразуют в
электрическую с помощью генераторов на электростанциях.
2. Электрическое напряжение повышают для
передачи электроэнергии на большие расстояния.3. Электроэнергию передают под высоким напряжением по высоковольтным линиям электропередач.
4. При распределении электроэнергии потребителям электрическое напряжение понижают.
5. При потреблении электроэнергии её преобразуют в другие виды энергии – механическую, световую или внутреннюю.
