Процесс изготовления обшивок и панелей одинарной и двойной кривизны
Содержание
- 1. Процесс изготовления обшивок и панелей одинарной и двойной кривизны
- 2. Что же такое,
- 3. Требования предъявляемые к обшивкам К обшивкам предъявляются

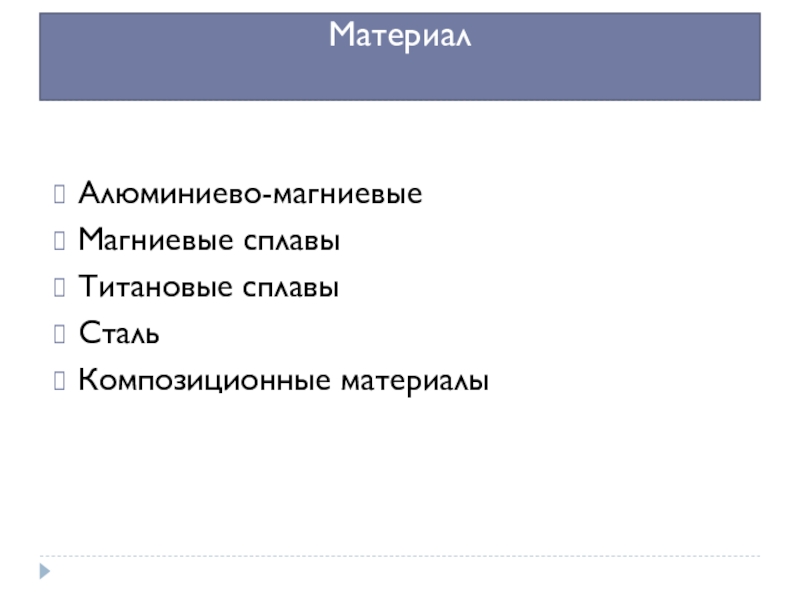

- 4. Материал Алюминиево-магниевыеМагниевые сплавыТитановые сплавыСтальКомпозиционные материалы
- 5. Технологический процесс изготовления 1) вырезка плоской

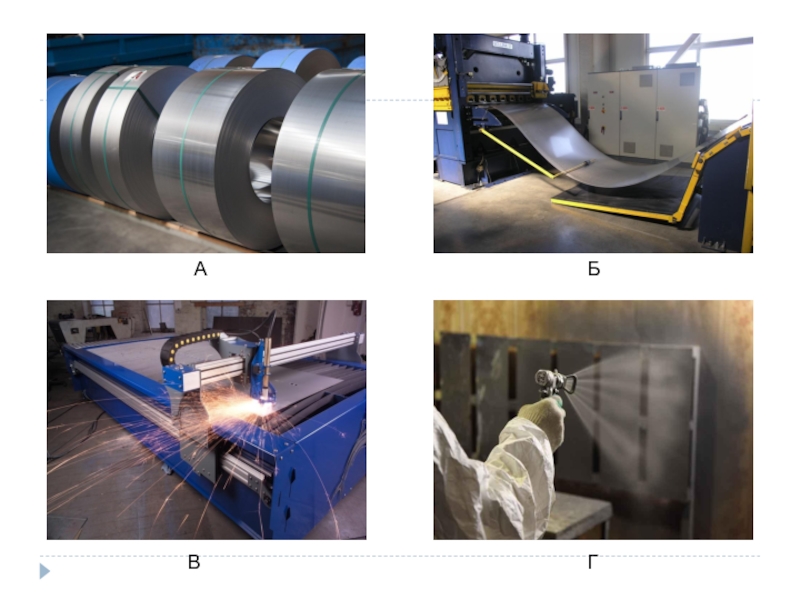

- 6. АБВГ
- 7. Обтяжка Обтяжкой называют процесс формообразования деталей двойной

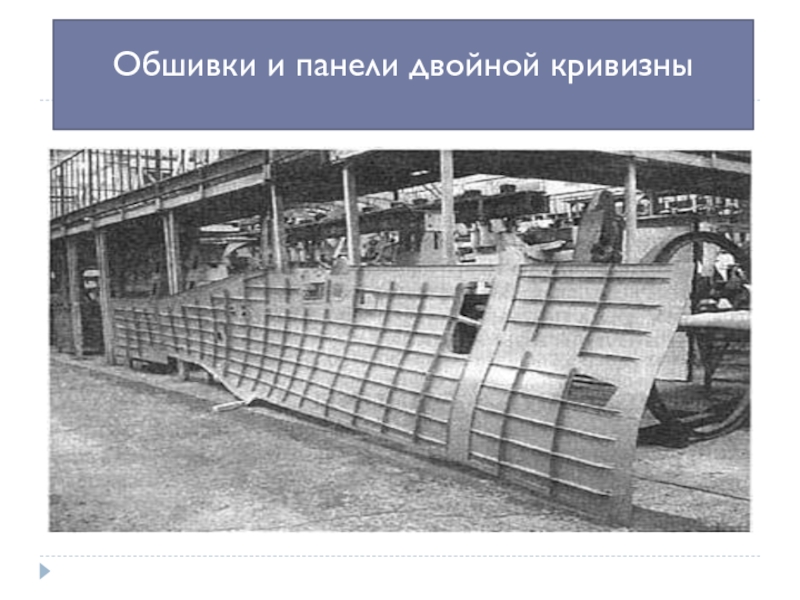

- 8. Обшивки и панели двойной кривизны
- 9. Методы изготовления панелей Обтяжка панелей может выполняться
- 10. Вывод Обтяжка, играет важную роль
- 11. Спасибо за внимание
- 12. Скачать презентанцию
Что же такое, обшивка? Обшивкой называется наружный листовой элемент оболочки, служащий для придания ей определенной (например, обтекаемой) формы и участвующий в восприятии аэродина-мической нагрузки.
Слайды и текст этой презентации
Слайд 1Процесс изготовления обшивок и панелей одинарной и двойной кривизны
Выполнил: Студент
группы АСВсв-21
Слайд 2

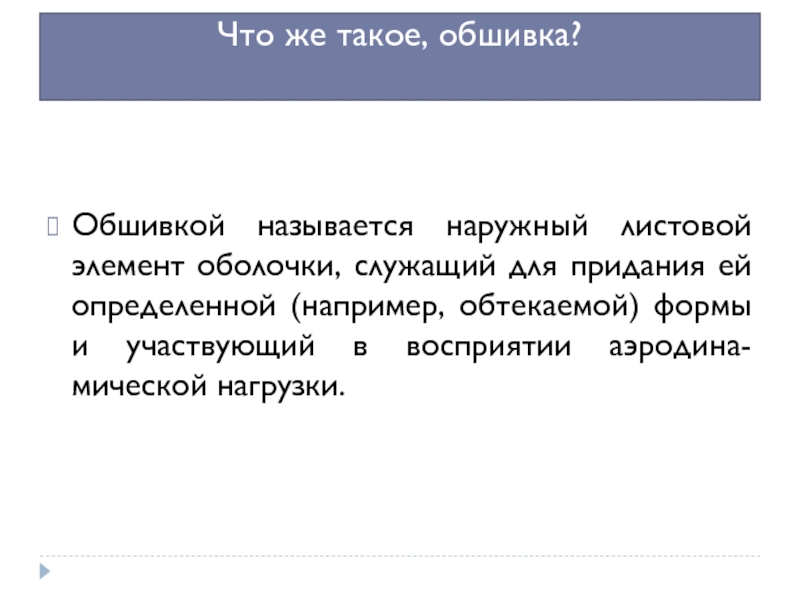

Что же такое, обшивка?
Обшивкой называется наружный листовой элемент оболочки, служащий
для придания ей определенной (например, обтекаемой) формы и участвующий в
восприятии аэродина-мической нагрузки.

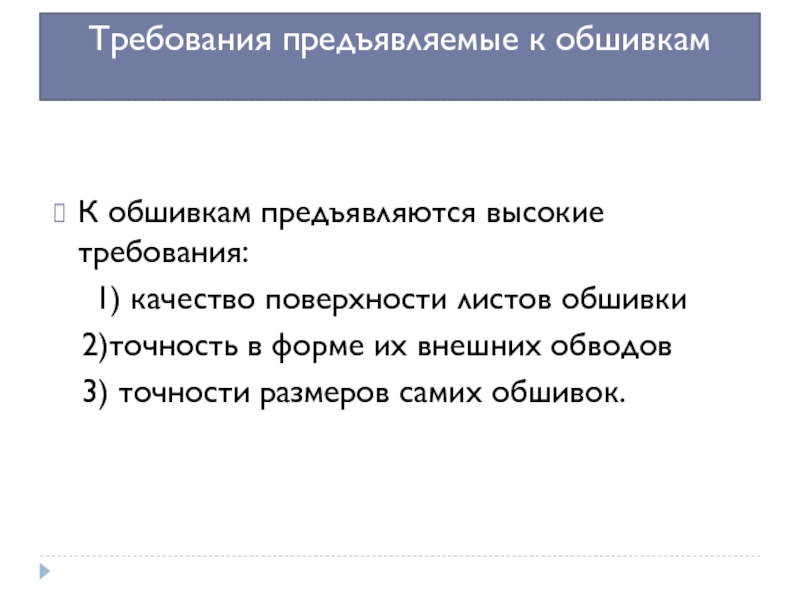

Слайд 3Требования предъявляемые к обшивкам
К обшивкам предъявляются высокие требования:
1) качество
поверхности листов обшивки
2)точность в форме их внешних
обводов 3) точности размеров самих обшивок.

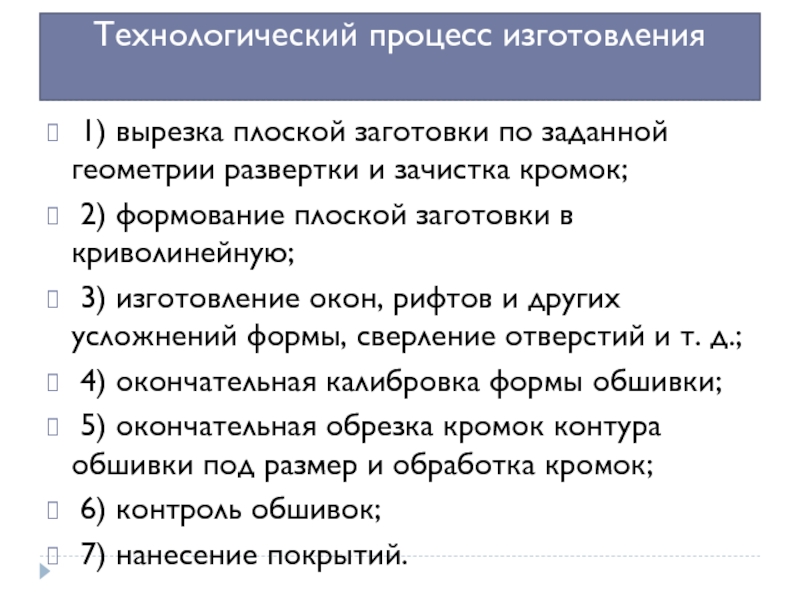

Слайд 5Технологический процесс изготовления
1) вырезка плоской заготовки по заданной геометрии
развертки и зачистка кромок;
2) формование плоской заготовки в криволинейную;
3) изготовление окон, рифтов и других усложнений формы, сверление отверстий и т. д.; 4) окончательная калибровка формы обшивки;
5) окончательная обрезка кромок контура обшивки под размер и обработка кромок;
6) контроль обшивок;
7) нанесение покрытий.
Слайд 7Обтяжка
Обтяжкой называют процесс формообразования деталей двойной кривизны растяжением листовых заготовок
до полного прилегания последних к профилированной оправке

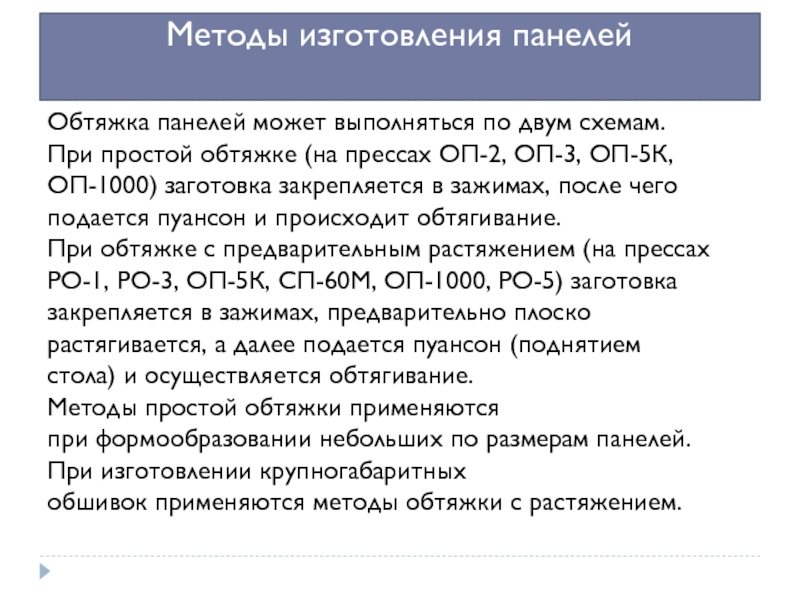

Слайд 9Методы изготовления панелей
Обтяжка панелей может выполняться по двум схемам.
При простой
обтяжке (на прессах ОП-2, ОП-3, ОП-5К,
ОП-1000) заготовка закрепляется в зажимах,
после чегоподается пуансон и происходит обтягивание.
При обтяжке с предварительным растяжением (на прессах
РО-1, РО-3, ОП-5К, СП-60М, ОП-1000, РО-5) заготовка
закрепляется в зажимах, предварительно плоско
растягивается, а далее подается пуансон (поднятием
стола) и осуществляется обтягивание.
Методы простой обтяжки применяются
при формообразовании небольших по размерам панелей.
При изготовлении крупногабаритных
обшивок применяются методы обтяжки с растяжением.

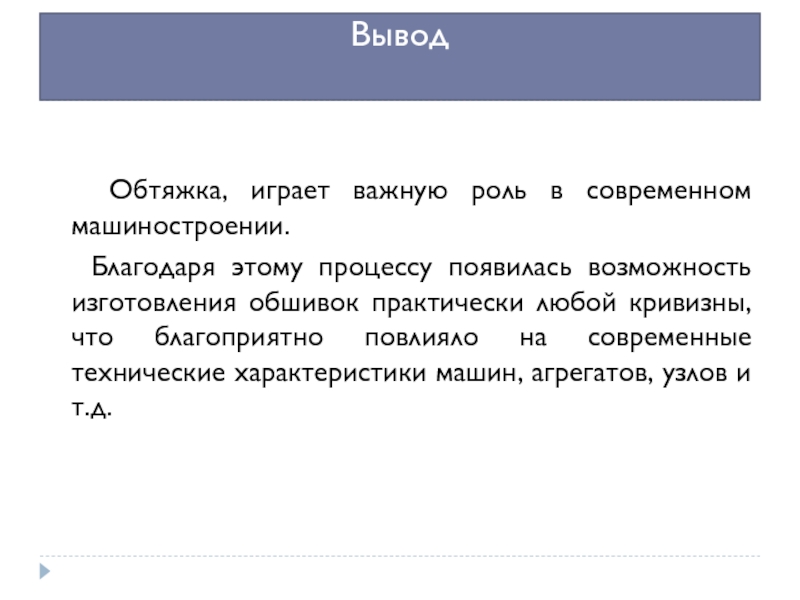

Слайд 10Вывод
Обтяжка, играет важную роль в современном машиностроении.
Благодаря этому процессу появилась возможность изготовления обшивок практически любой
кривизны, что благоприятно повлияло на современные технические характеристики машин, агрегатов, узлов и т.д.
