Процесс запуска и приема СОД
Содержание
- 1. Процесс запуска и приема СОД
- 2. Камера запуска СОДА – патрубок подвода продукта;
- 3. ЗапасовкаЗапасовочное устройство - приспособление, предназначенное для затягивания
- 4. Камера приёма-запуска СОД
- 5. Функции камер пуска-приёма СОДУзлы запуска, пропуска и

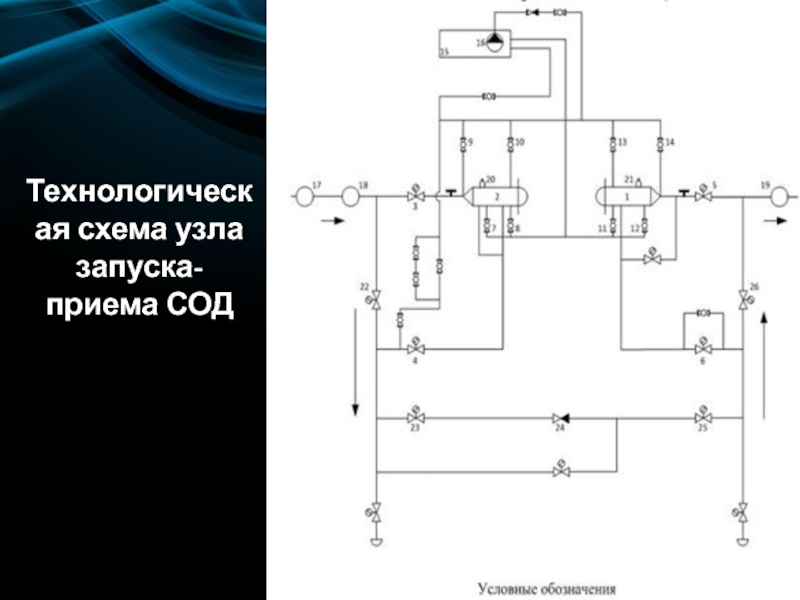

- 6. Технологическая схема узла запуска-приема СОД
- 7. Скачать презентанцию
Камера запуска СОДА – патрубок подвода продукта; В – патрубок для датчика давления; Г – патрубки для присоединения трубопроводов газовоздушной линии; Д – патрубок для подачи пара или инертного газа; Е
Слайды и текст этой презентации

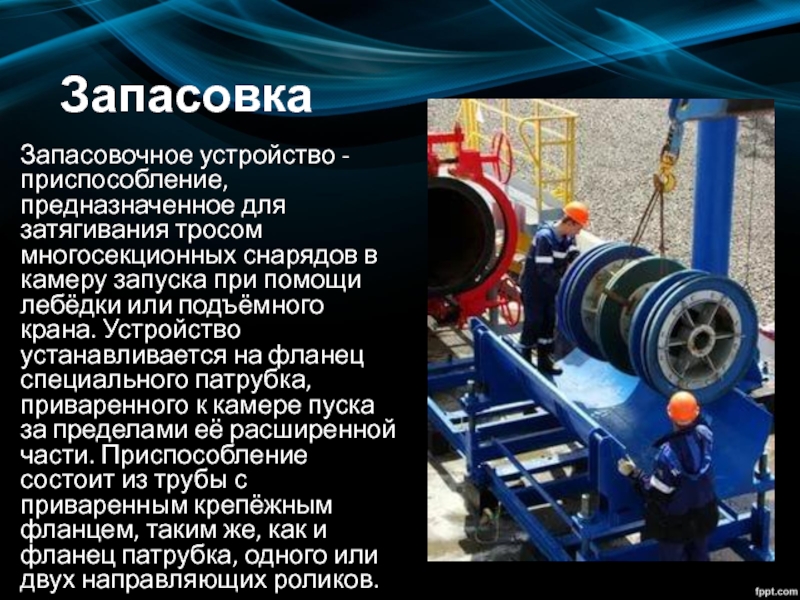

Слайд 3Запасовка
Запасовочное устройство - приспособление, предназначенное для затягивания тросом многосекционных снарядов
в камеру запуска при помощи лебёдки или подъёмного крана. Устройство
устанавливается на фланец специального патрубка, приваренного к камере пуска за пределами её расширенной части. Приспособление состоит из трубы с приваренным крепёжным фланцем, таким же, как и фланец патрубка, одного или двух направляющих роликов.
Слайд 5Функции камер пуска-приёма СОД
Узлы запуска, пропуска и приема СОД должны
выполнять следующие функции:
запуск внутритрубных очистных, диагностических и разделительных устройств;
прием внутритрубных
очистных, диагностических, герметизирующих и разделительных устройств;пропуск внутритрубных очистных, диагностических, герметизирующих и разделительных устройств.
