Слайд 1ПРОЦЕССЫ,
СВЯЗАННЫЕ С ДЕЯТЕЛЬНОСТЬЮ ГРАВИТАЦИОННЫХ СИЛ
Гравитация объединяет процессы механического перемещения
горных пород под действием силы тяжести на склонах
- оползни
- обвалы
-
осыпи

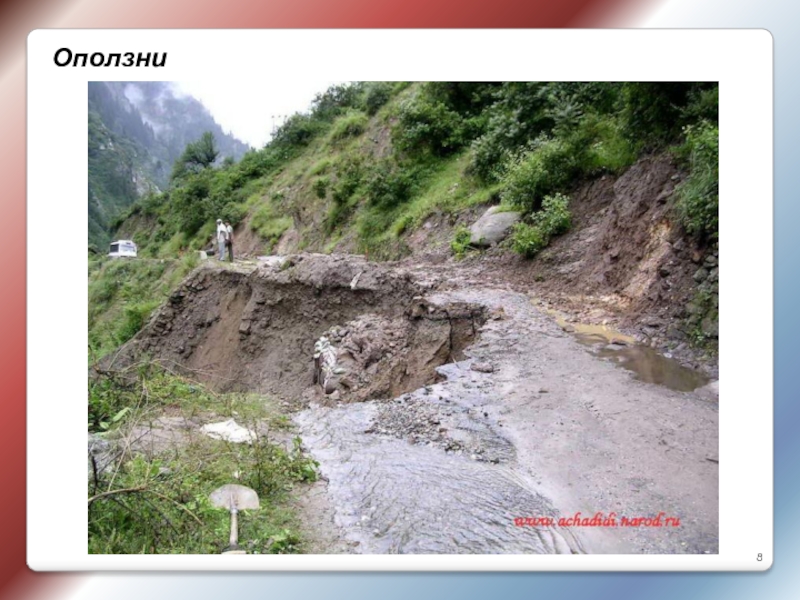

Слайд 13Оплывины на откосах
дорожной выемки
Автомобильная дорога
Пермь-Чусовой, 2012 г.
Слайд 14ОПОЛЗНЕВОЙ ПРОЦЕСС
Оползень – это смещение на более низкий уровень
части горных пород, слагающих склон, в виде скользящего движения в
основном без потери контакта между движущимися и неподвижными породами, под влиянием различных гравитационных сил (веса пород, давления воды, сейсмического воздействия, техногенной нагрузки)
Слайд 15Сведения об оползнях известны с древнейших времен. Полагают, что самым
крупным в мире по количеству оползневого материала (масса 50 млрд.
т, объем около 20 км3) был оползень, произошедший в начале н.э. в долине реки Саидмаррех на юге Ирана. Оползневая масса обрушилась с высоты 900 м (гора Кабир-Бух), пересекла долину реки шириной 8 км, перевалила через хребет высотой 450 м и остановилась в 17 км от места возникновения. При этом за счет перекрытия реки образовалось озеро длиной 65 км и глубиной 180 м. Наиболее разрушительными из когда-либо зарегистрированных были оползни, произошедшие в 1920 г. в Китае в провинции Ганьсу на обжитых лессовых террасах, что привело к гибели 100 тыс. человек

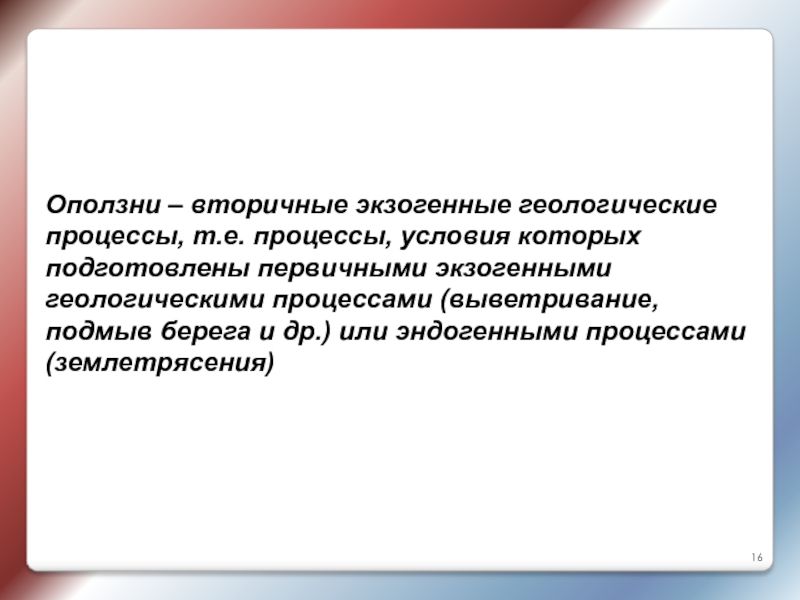

Слайд 16Оползни – вторичные экзогенные геологические процессы, т.е. процессы, условия которых
подготовлены первичными экзогенными геологическими процессами (выветривание, подмыв берега и др.)
или эндогенными процессами (землетрясения)
Слайд 17Признаки проявления
оползневого процесса
1) оползневые трещины, которые в начальной
стадии формирования оползня едва заметны, но по мере развития процесса
постепенно расширяются, удлиняются и, соединяясь друг с другом, создают сплошную линию отчленения оползневого тела
Слайд 18Признаки проявления
оползневого процесса
2) оползневые цирки, представляющие собой выемки,
образующиеся в склоне в результате оползания части грунтового массива
3) плоскости
срыва, формирующиеся при отрыве массы оползающих пород
Слайд 20Признаки проявления
оползневого процесса
4) валы, образующиеся у подножия склона
в результате клиновидного выпора пород, расположенных у подножия склона
Слайд 21Признаки проявления
оползневого процесса
5) оползневые уступы – площадки, наклоненные
обычно в сторону склона и образующиеся в результате скольжения оползневого
тела по криволинейной поверхности
6) заболоченные участки с развитием болотной растительности в тыловой части уступа оползня
Слайд 22Признаки проявления
оползневого процесса
7) «пьяный лес» – искривленные деревья,
произрастающие на оползневом склоне и принимающие наклонное положение в результате
оползневых подвижек
Слайд 23Признаки проявления
оползневого процесса
8) бугры на теле оползня, образованные
сглаживанием поверхности оползневых уступов эрозионными процессами
9) несовпадение высот залегания пластов
одних пород и изменение наклона пластов. В массиве склона может быть горизонтальное залегание пластов пород, а в теле оползня – с наклоном в сторону коренного склона
10) нарушение нормального состояния различных сооружений, находящихся на оползневом теле, образование трещин, разломов, смещений в конструкциях, разрушение труб и т.п.

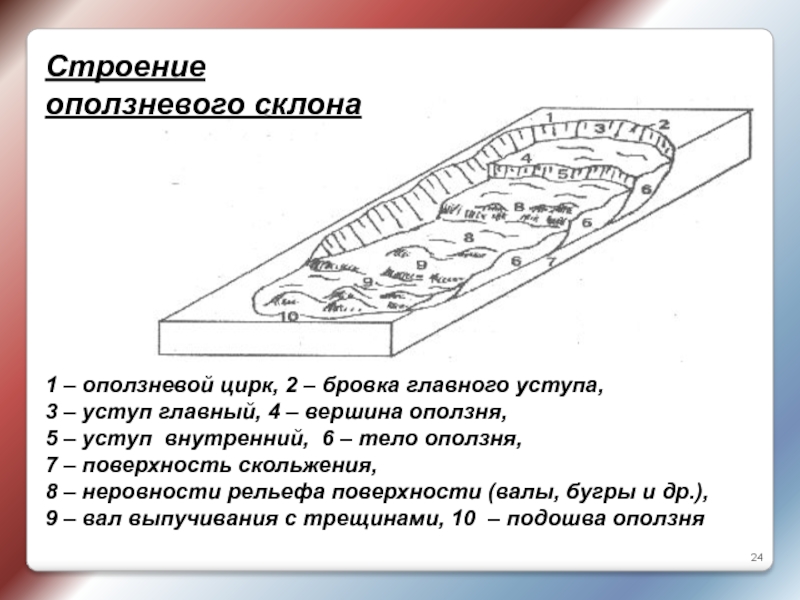

Слайд 24
Строение
оползневого склона
1 – оползневой цирк, 2 – бровка главного
уступа,
3 – уступ главный, 4 – вершина оползня,
5
– уступ внутренний, 6 – тело оползня,
7 – поверхность скольжения,
8 – неровности рельефа поверхности (валы, бугры и др.),
9 – вал выпучивания с трещинами, 10 – подошва оползня
Слайд 25Асеквентные оползни
перемещение по цилиндрическим поверхностям скольжения в однородной, неслоистой подстилающей
породе

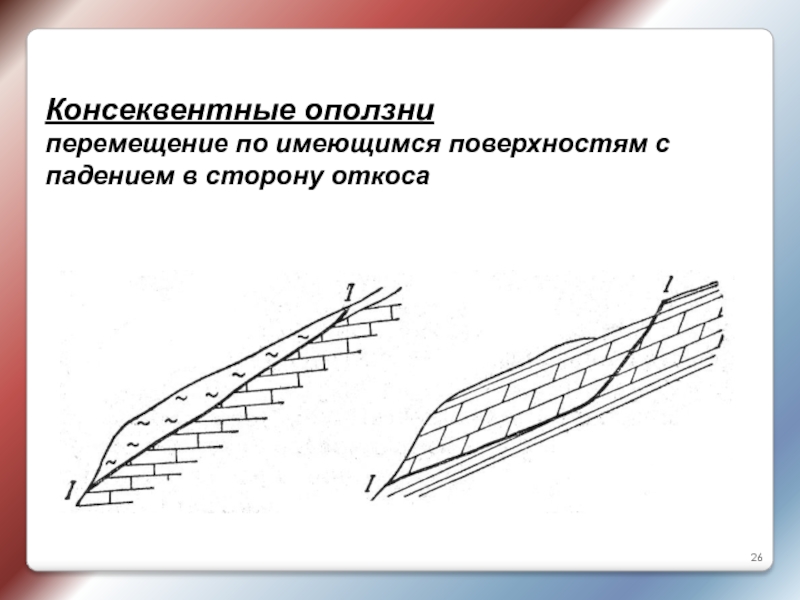

Слайд 26Консеквентные оползни
перемещение по имеющимся поверхностям с падением в сторону откоса
Слайд 27Инсеквентные оползни
перемещение, при котором поверхность скольжения частично (в основном в
верхней зоне) проходит поперек геологических структур
Слайд 28Природа оползневых смещений
Смещение масс на склоне происходит тогда,
когда нарушается
устойчивость этого склона – т.е. нарушается равновесие масс горных пород
на склоне
Р – сила тяжести
Т – сдвигающая
составляющая
силы тяжести
N – силы сопротивления
T > N – происходит смещение пород
T = N – склон находится в предельном равновесии
T < N – запас прочности склона

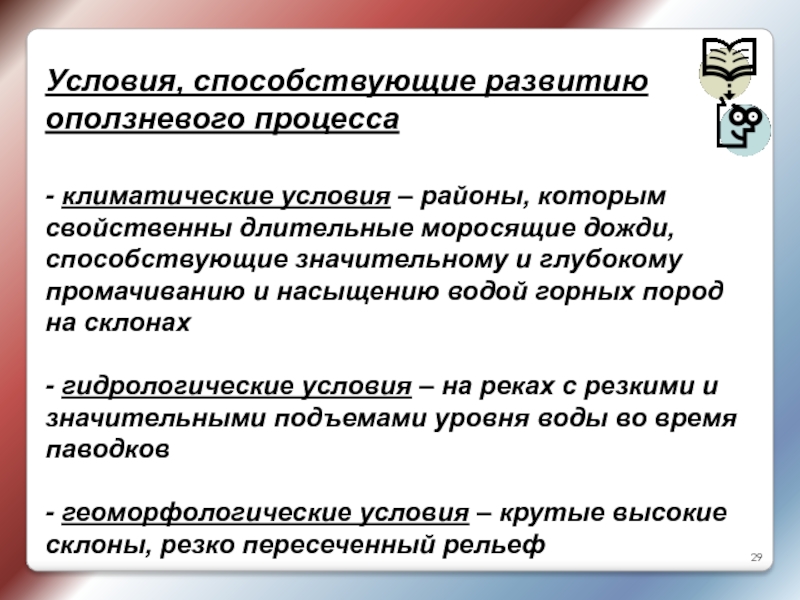

Слайд 29Условия, способствующие развитию оползневого процесса
- климатические условия – районы, которым
свойственны длительные моросящие дожди, способствующие значительному и глубокому промачиванию и
насыщению водой горных пород на склонах
- гидрологические условия – на реках с резкими и значительными подъемами уровня воды во время паводков
- геоморфологические условия – крутые высокие склоны, резко пересеченный рельеф

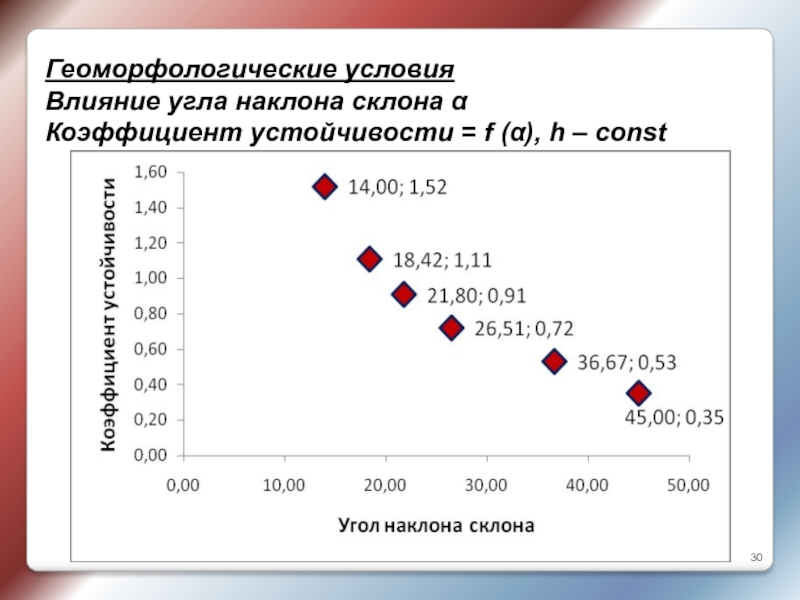

Слайд 30Геоморфологические условия
Влияние угла наклона склона α
Коэффициент устойчивости = f
(α), h – const

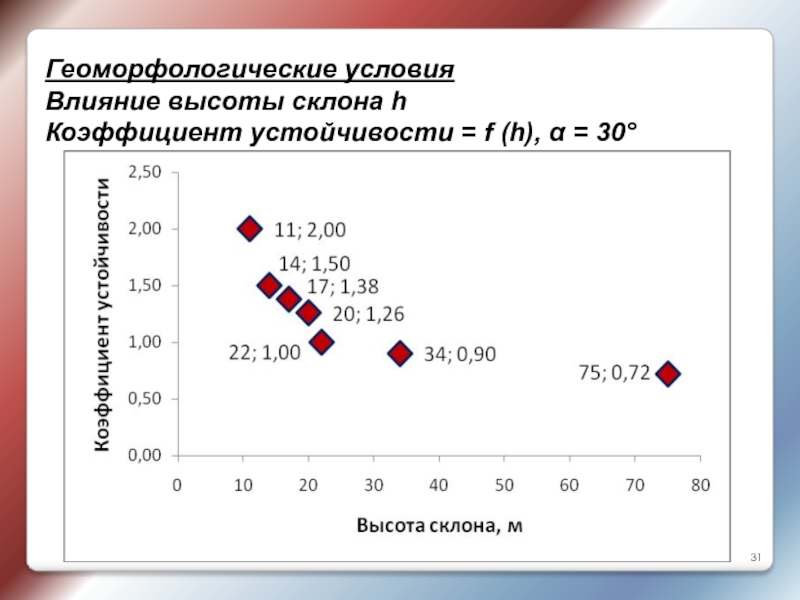

Слайд 31Геоморфологические условия
Влияние высоты склона h
Коэффициент устойчивости = f
(h), α = 30°

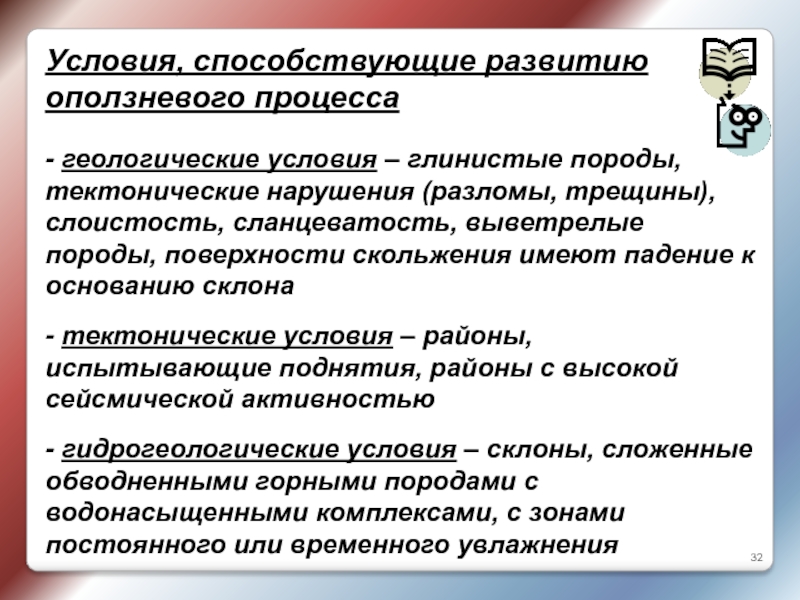

Слайд 32Условия, способствующие развитию оползневого процесса
- геологические условия – глинистые
породы, тектонические нарушения (разломы, трещины), слоистость, сланцеватость, выветрелые породы, поверхности
скольжения имеют падение к основанию склона
- тектонические условия – районы, испытывающие поднятия, районы с высокой сейсмической активностью
- гидрогеологические условия – склоны, сложенные обводненными горными породами с водонасыщенными комплексами, с зонами постоянного или временного увлажнения
Слайд 33Условия, способствующие развитию оползневого процесса
- геологические процессы и явления
– сопутствующие процессы выветривания, подмыва и разрушения склонов, суффозионные процессы
и др. облегчают действие сдвигающих усилий
- физико-механические свойства горных пород – определяют прочность горных пород – сопротивление сдвигу и скалыванию
Слайд 34Факторы развития оползневого процесса
вспомогательные процессы, воздействие которых на геологическую среду
приводит к развитию и проявлению оползня
- природные
- техногенные
По характеру воздействия
выделяются факторы:
- изменяющие состав, состояние и свойства горных пород, слагающих склон или откос, а в итоге влияющие на их прочность и деформируемость
- изменяющие напряженное состояние приоткосного массива горных пород
Слайд 35Факторы развития оползневых процессов
Слайд 36Факторы развития оползневых процессов
Ослабление прочности пород вследствие изменения их физического
состояния при увлажнении, набухании, разуплотнении, выветривании, нарушении естественного сложения. Все
это снижает структурную прочность пород, следовательно, снижает величины сцепления и трения, которые противопоставляются сдвигающим усилиям.

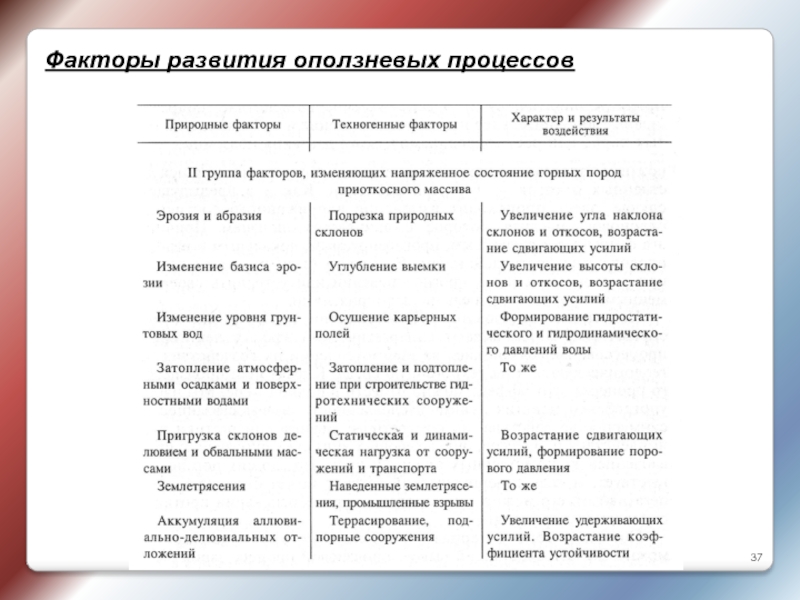

Слайд 37Факторы развития оползневых процессов

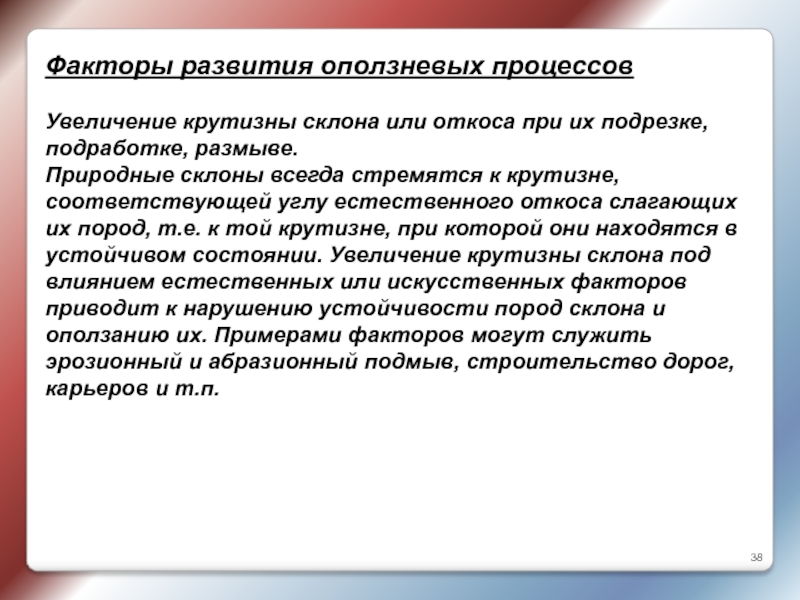

Слайд 38Факторы развития оползневых процессов
Увеличение крутизны склона или откоса при их
подрезке, подработке, размыве.
Природные склоны всегда стремятся к крутизне, соответствующей
углу естественного откоса слагающих их пород, т.е. к той крутизне, при которой они находятся в устойчивом состоянии. Увеличение крутизны склона под влиянием естественных или искусственных факторов приводит к нарушению устойчивости пород склона и оползанию их. Примерами факторов могут служить эрозионный и абразионный подмыв, строительство дорог, карьеров и т.п.

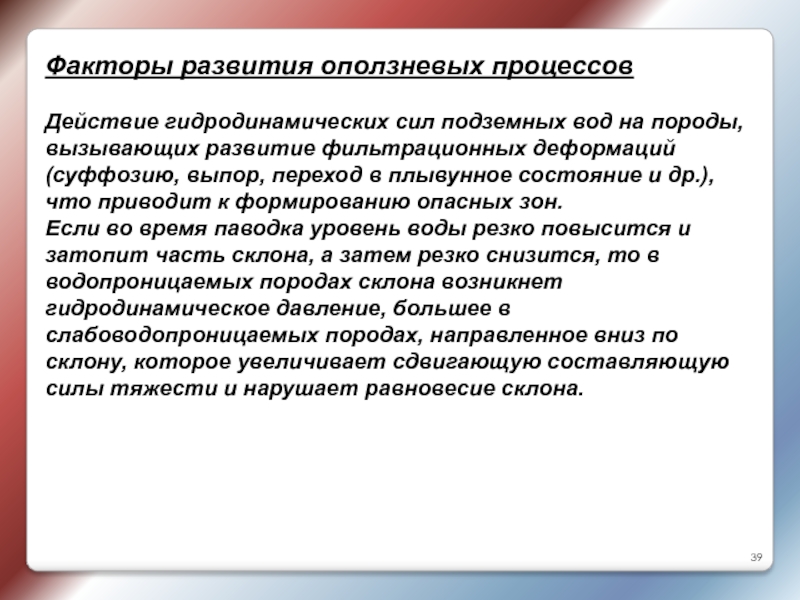

Слайд 39Факторы развития оползневых процессов
Действие гидродинамических сил подземных вод на породы,
вызывающих развитие фильтрационных деформаций (суффозию, выпор, переход в плывунное состояние
и др.), что приводит к формированию опасных зон.
Если во время паводка уровень воды резко повысится и затопит часть склона, а затем резко снизится, то в водопроницаемых породах склона возникнет гидродинамическое давление, большее в слабоводопроницаемых породах, направленное вниз по склону, которое увеличивает сдвигающую составляющую силы тяжести и нарушает равновесие склона.
Слайд 40Факторы развития оползневых процессов
Изменение напряженного состояния горных пород происходит в
зоне формирования склона и строительства откоса. Как известно, у поверхности
земли происходит разгрузка напряжений горных пород, их разуплотнение, часто образуются трещины разгрузки, ориентированные параллельно склону и зоны ослабления, по которым происходит смещение пород.
Слайд 41Факторы развития оползневых процессов
Процессы, создающие дополнительное давление на породы склона
– загрузка склона, откоса или участков, прилегающих к их бровкам
при строительстве зданий и сооружений на склонах, складировании материалов, длительных или кратковременных силовых воздействиях (взрывы, транспорт – колебания, нарушающие структурные связи и снижающие прочность пород)
Слайд 42Стадии развития оползневого процесса
1) Подготовительная стадия
2) Стадия возникновения оползня
3)
Стадия стабилизации

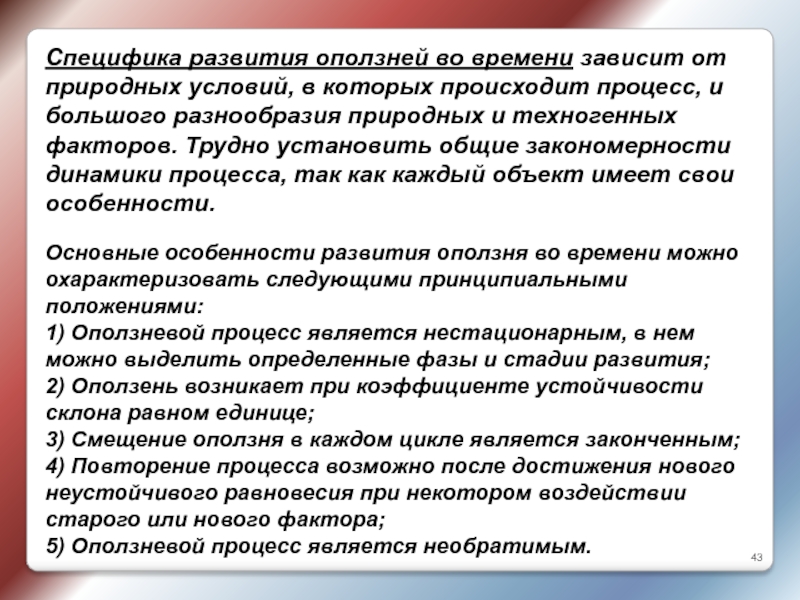

Слайд 43
Специфика развития оползней во времени зависит от природных условий, в
которых происходит процесс, и большого разнообразия природных и техногенных факторов.
Трудно установить общие закономерности динамики процесса, так как каждый объект имеет свои особенности.
Основные особенности развития оползня во времени можно охарактеризовать следующими принципиальными положениями:
1) Оползневой процесс является нестационарным, в нем можно выделить определенные фазы и стадии развития;
2) Оползень возникает при коэффициенте устойчивости склона равном единице;
3) Смещение оползня в каждом цикле является законченным;
4) Повторение процесса возможно после достижения нового неустойчивого равновесия при некотором воздействии старого или нового фактора;
5) Оползневой процесс является необратимым.
Слайд 44Стадии развития оползневого процесса и их характерные признаки
1) Подготовительная стадия
Начало
или активизация воздействия природных или техногенных факторов, уменьшающих степень устойчивости
склона или откоса
Продолжительность стадии: от нескольких месяцев до нескольких десятилетий
Появление трещин за верхней бровкой склона и вала выпирания
Неравномерное увеличение скорости
Слайд 45Стадии развития оползневого процесса и их характерные признаки
2) Стадия появления
оползня
Движение пород вниз по склону с большой скоростью в твердых
породах и небольшой в глинистых отложениях. Уменьшение угла наклона оползневого склона, оформление нового профиля склона
Скорость движения оползня – от 1 мм/ч до 1 м/ч, при катастрофических процессах – до 1 м/с
Возможен циклический ход процесса – с остановками и резкими подвижками
Оформление тела оползня, его поверхности(ей) скольжения
Слайд 46Стадии развития оползневого процесса и их характерные признаки
3) Стадия затухания
оползневого процесса
Быстрое затухание движения оползневых масс скальных пород. Время стабилизации
– несколько часов
Медленное затухание процесса в глинистых породах и при глинистой зоне скольжения. Время затухания – несколько суток (при отсутствии повторов); от нескольких месяцев до нескольких лет (при развитии склоновых процессов в оползневых массах)
Активизация оползня при проведении строительных и горных работ по ликвидации последствий оползня
Слайд 47Особенности изучения оползней
Задачи изучения:
- выявление структуры и геологического строения тела
оползня и окружающего горного массива;
- изучение гидрогеологических условий, как в
теле оползня, так и в окружающем массиве;
- оценка динамики (скорости движения) оползня, изменение напряженного состояния и определение ожидаемого времени подвижек

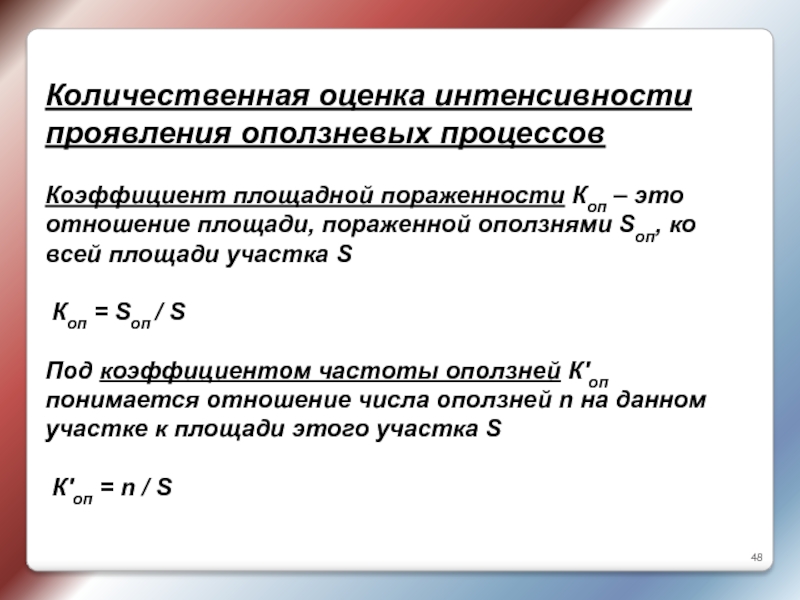

Слайд 48Количественная оценка интенсивности проявления оползневых процессов
Коэффициент площадной пораженности Коп –
это отношение площади, пораженной оползнями Sоп, ко всей площади участка
S
Коп = Sоп / S
Под коэффициентом частоты оползней Коп понимается отношение числа оползней n на данном участке к площади этого участка S
Коп = n / S
Слайд 49Категории территорий по пораженности оползневыми процессами
Слайд 50Количественная характеристика формы оползней в плане и в продольном и
поперечном сечениях
Индекс удлиненности Iдл, равный отношению длины оползня (измеренной по
направлению смещения) L к его максимальной ширине – Вmax:
Iдл = L / Вmax
Индекс глубины захвата Iгл, равный отношению максимальной мощности оползня hmax к его длине – L:
Iгл = hmax / L
Индекс уплощенности Iпл, равный отношению максимальной в каком-либо поперечном сечении мощности оползня hi к его ширине в этом же сечении Вi:
Iпл = hi / Вi
Слайд 51Определение скорости оползневых смещений
а) линейная скорость: L / T,
где L – длина пути, T – время;
б) объемная
скорость – Vo / T,
где Vo – объем оползня;
в) скорость по массе – Vm / T,
где Vm – масса оползня
Слайд 52Мероприятия по защите
Наиболее действенной защитой от оползней является их
предупреждение.
Чтобы избежать сползания, нельзя допускать: 1) перегрузки верхней части склона
(оползня); 2) подрезания основания (рекой, водохранилищем, инженерными мероприятиями); 3) дополнительного увлажнения всего косогора. Известно, что вода часто является инициатором оползания. Поэтому первым этапом охранительных работ должно явиться собирание и отведение поверхностных вод.

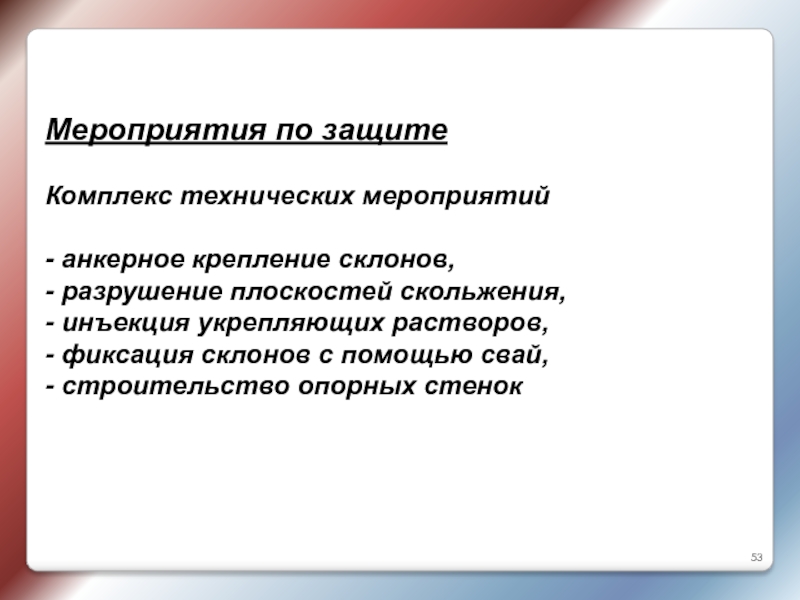

Слайд 53Мероприятия по защите
Комплекс технических мероприятий
- анкерное крепление склонов,
- разрушение плоскостей скольжения,
- инъекция укрепляющих растворов,
- фиксация
склонов с помощью свай,
- строительство опорных стенок
Слайд 54Противооползневые, противоосыпные и противообвальные мероприятия
1) мероприятия, предупреждающие нарушение устойчивого равновесия
естественных склонов и откосов;
2) мероприятия, ограничивающие развитие гравитационных процессов и
обеспечивающие безопасность жизнедеятельности;
3) мероприятия по ликвидации последствий гравитационных явлений
Слайд 55Противооползневые, противоосыпные и противообвальные мероприятия

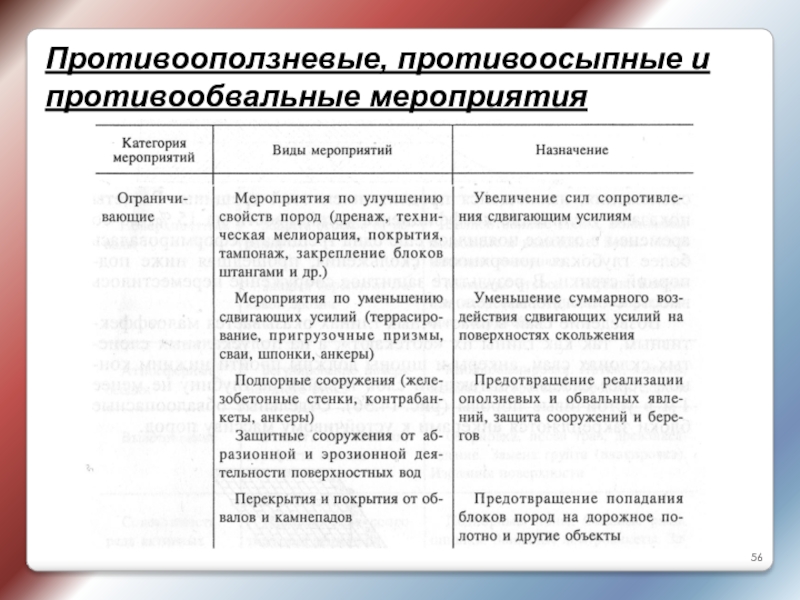

Слайд 56Противооползневые, противоосыпные и противообвальные мероприятия
Слайд 57Противооползневые, противоосыпные и противообвальные мероприятия
Слайд 58Мероприятия
по инженерной защите территории
Устройство контрбанкетов
Устройство подпорной стенки
Укрепление оползня сваями
Слайд 59Мероприятия
по инженерной защите территории
Слайд 60Мероприятия
по инженерной защите территории
Слайд 61Мероприятия
по инженерной защите территории

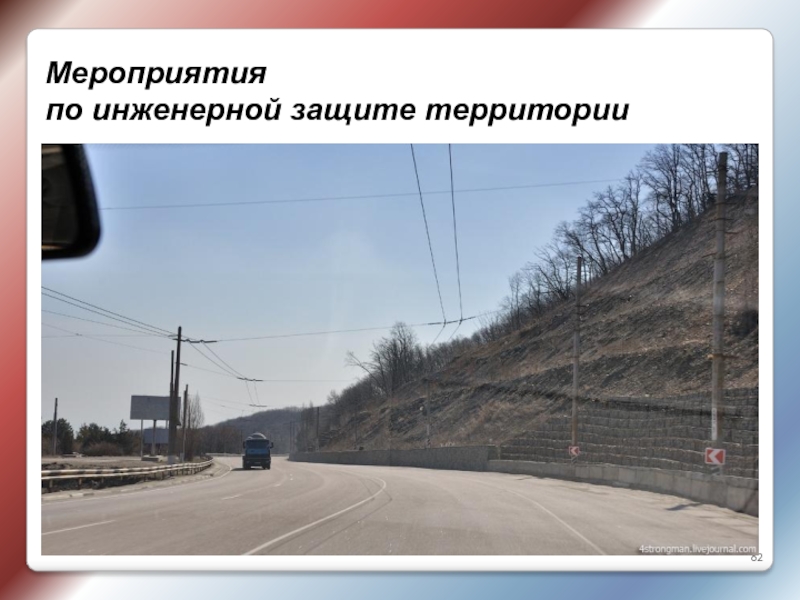

Слайд 62Мероприятия
по инженерной защите территории
Слайд 63Мероприятия
по инженерной защите территории
Слайд 64Противооползневые мероприятия
Подпорная стенка, построенная для обеспечения устойчивости склона в предположении
наличия только одной поверхности скольжения (1)
На полускальных
слоистых склонах
сваи,
анкеры и шпоны должны
пройти нижним концом
через слабый контактный
слой и войти на глубину
не менее 1 м
в устойчивые породы
Слайд 65Мероприятия по инженерной защите территории
Слайд 66Мероприятия по инженерной защите территории

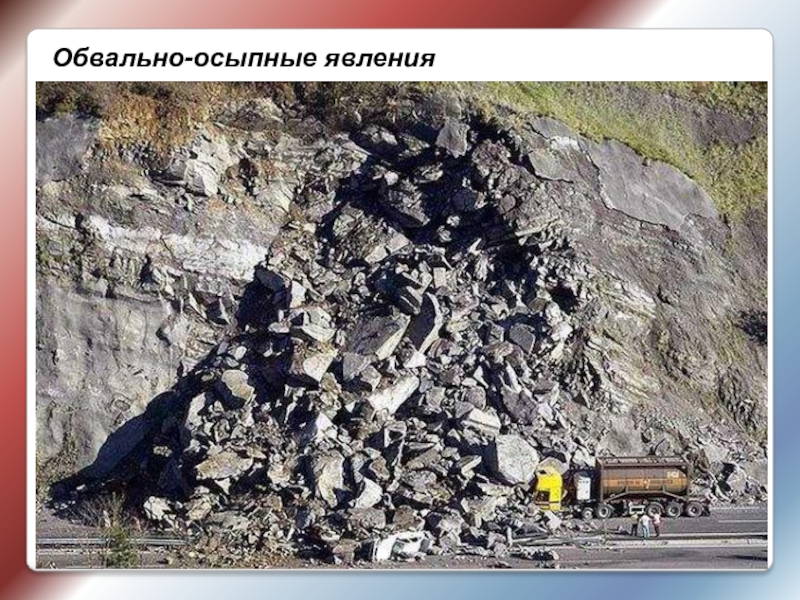

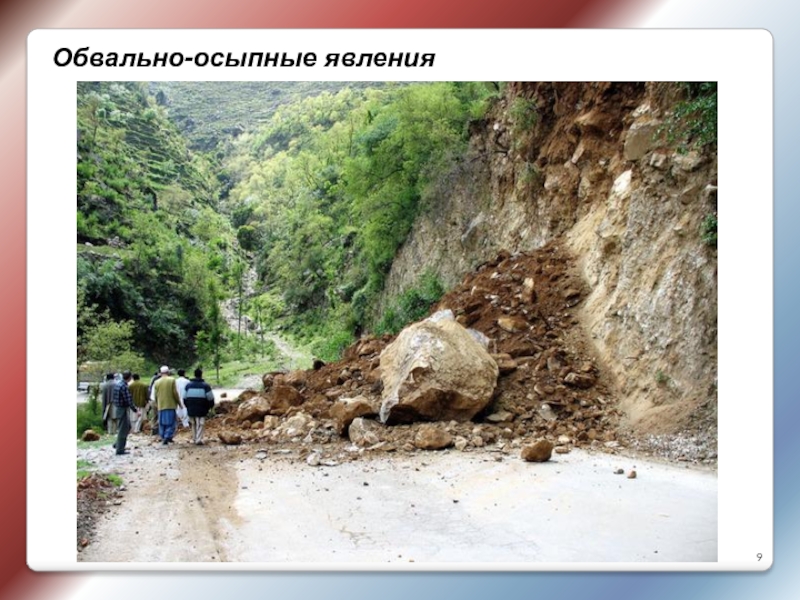

Слайд 68Обвалы
Внезапное обрушение крупных массивов горных пород или отдельных глыб, возникающее
под воздействием гравитационных сил и сопровождающееся дроблением сорвавшейся массы при
ее падении к подножию склона
Обвалы происходят с большой скоростью на очень крутых склонах (более 80°) и откосах, сложенных скальными трещиноватыми породами
Слайд 69Факторы развития процесса
Главной внешней причиной процесса является действие собственного веса
пород. К сопутствующим внешним причинам относятся землетрясения, сильные ливни, удары
молнии, а также взрывные работы.
Внутренними причинами обвалов считаются экзогенные геологические процессы, обусловливающие изменение свойств пород приконтактных зон и зон контакта между отдельными блоками, а также новейшие тектонические движения

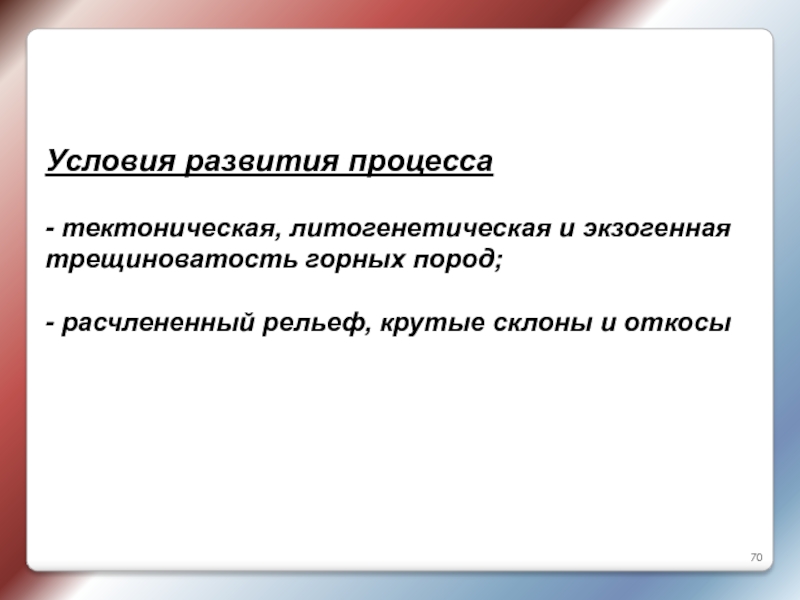

Слайд 70Условия развития процесса
- тектоническая, литогенетическая и экзогенная трещиноватость горных пород;
- расчлененный рельеф, крутые склоны и откосы
Слайд 71Задачи исследований
- выявление и картирование обвалоопасных зон и установление закономерностей
их пространственного расположения;
- установление основных причин возникновения обвалов;
- определение направления
движения, объемов обвалов, скоростей и характера их перемещений, повторяемости;
- сбор и систематизация архивных и натурных данных о проявлении процесса обвалообразования;
- анализ случаев разрушительного действия обвалов на различные сооружения.
Слайд 72Защитные мероприятия
направлены, прежде всего, на укрепление скального массива.
Используется метод
анкерирования.
Для защиты от обвалов наиболее эффективны канавы, валы, ограждающие
стенки, лесопосадки.
Важнейшими предупреждающими обвалы мероприятиями являются постоянный надзор за состоянием склонов, профилактическое искусственное обрушение потенциально неустойчивых глыб и обломков
Слайд 73Осыпи
Происходят на склоновой, откосной поверхности, сложенной несвязным обломочным материалом в
результате превышения касательной составляющей массы материала над силой трения с
поверхностью
Осыпь – скопление несортированных угловатых обломков горных пород, скатывающихся по склону под действием силы тяжести и отлагающихся у ее подножия
Слайд 74Условия развития процесса
Основными условиями для формирования осыпей являются наличие склонов
крутизной 30-50° и большое количество обнажений скальных горных пород, которые,
подвергаясь выветриванию, дезинтегрируются и в виде обломков перемещаются вниз по склону
Слайд 75Противоосыпные мероприятия
- сохранение существующего динамического равновесия осыпи: не допускать увеличения
крутизны склона, как естественным, так и искусственным путем, предотвращать возможность
увеличения мощности осыпи (своевременное удаление накопившегося у склона материала);
- медленное сползание осыпных отложений может быть предотвращено за счет регулирования поверхностного стока, выполаживания склона и закрепления его растительностью;
- для локализации процессов осыпания осуществляют проходку канав за пределами склона для улавливания камней и осыпного материала, возводят стабилизирующие конструкции в виде предохранительных щитов и уступов.
Слайд 76Мероприятия
по инженерной защите территории
Противокамнепадная галлерея (Швейцария)

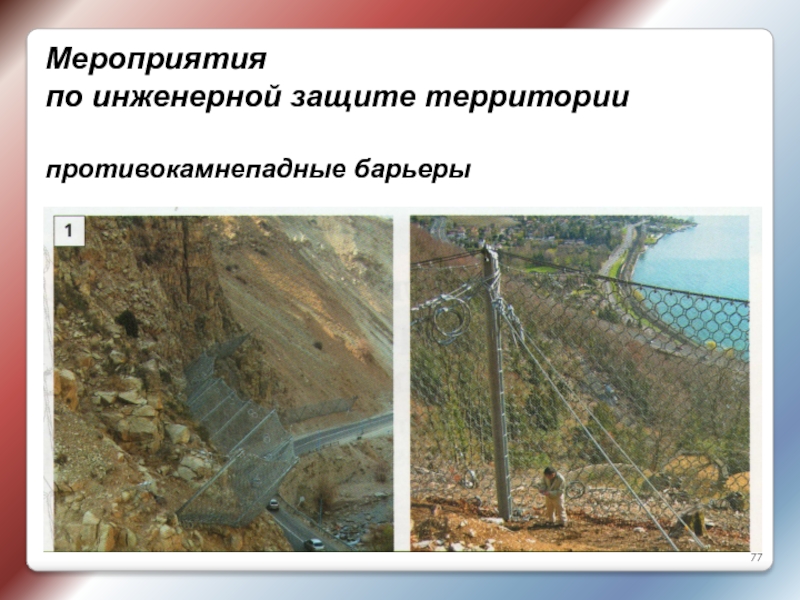

Слайд 77Мероприятия
по инженерной защите территории
противокамнепадные барьеры
Слайд 78Мероприятия
по инженерной защите территории
Укрепление склонов и откосов
стальной проволокой
Противокамнепадная
завеса
Слайд 79Мероприятия
по инженерной защите территории

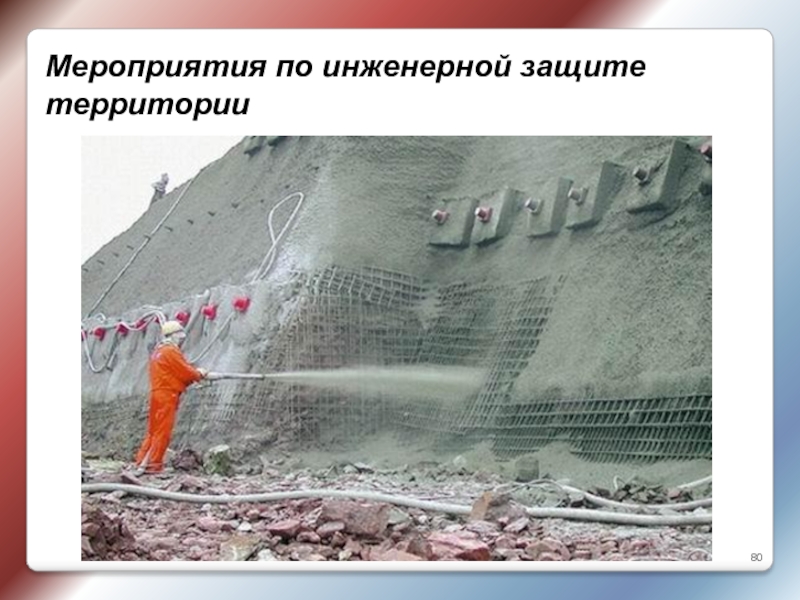

Слайд 80Мероприятия по инженерной защите территории
