Слайд 1Работа и мощность постоянного тока. Закон Джоуля-Ленца

Работа и мощность постоянного тока. Закон Джоуля-Ленца

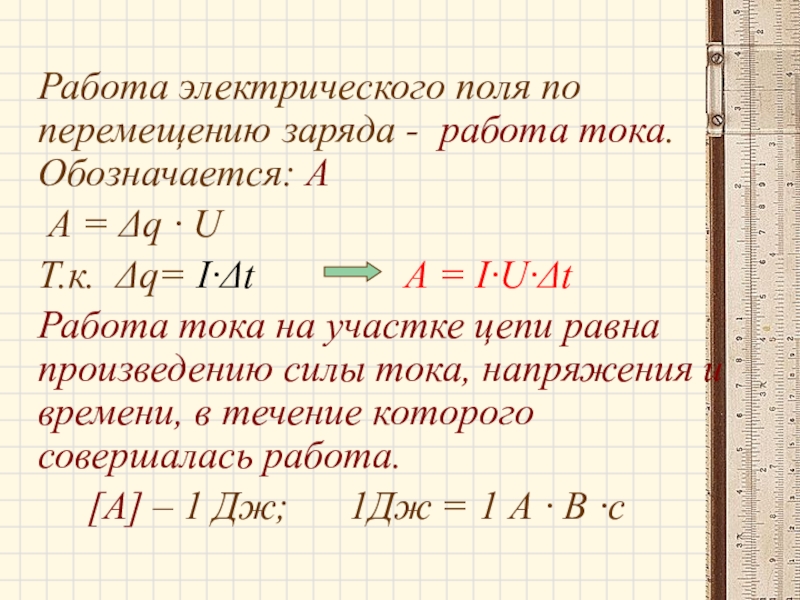

Слайд 2 Работа электрического поля по перемещению заряда - работа

тока. Обозначается: А
А = Δq · U
Т.к.

Δq= I·Δt А = I·U·Δt
Работа тока на участке цепи равна произведению силы тока, напряжения и времени, в течение которого совершалась работа.
[А] – 1 Дж; 1Дж = 1 А · В ·c

Работа электрического поля по перемещению заряда - работа тока. Обозначается: А А = Δq · U

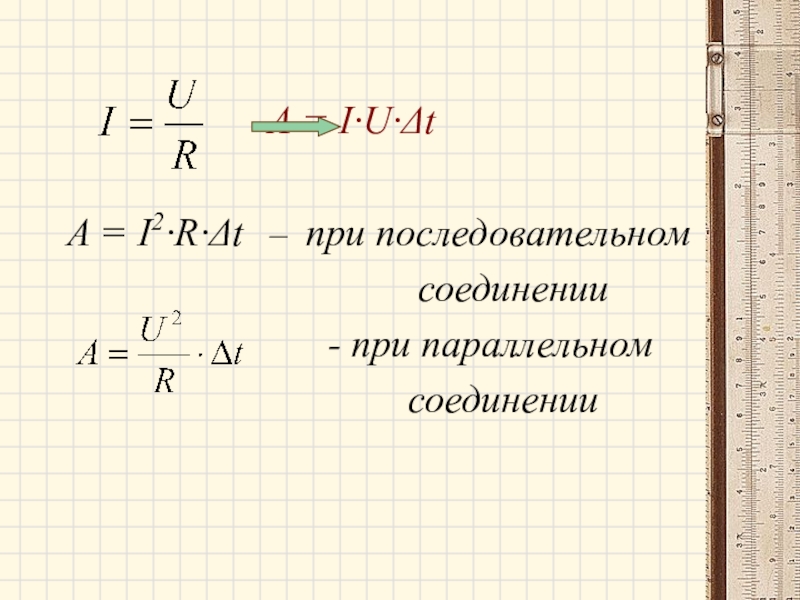

Слайд 3
А = I·U·Δt

A = I2·R·Δt – при

последовательном

соединении
- при параллельном
соединении

А = I·U·Δt A = I2·R·Δt – при последовательном

Слайд 4Счетчики - приборы для измерения работы
электрического тока

Счетчики - приборы для измерения работы электрического тока

Слайд 5 Энергии, которую прибор потребляет в единицу времени -

мощность.
Обозначается: Р

Мощность тока равна отношению работы

тока за время Δt к этому интервалу времени.
[P]=1Вт; 1 Вт = 1 Дж/с ; 1 Вт = 1 А · В

Энергии, которую прибор потребляет в единицу времени - мощность. Обозначается: Р Мощность тока

Слайд 6Приборы для измерения мощности:
Ваттметр
Вольтметр
Амперметр

Приборы для измерения мощности:ВаттметрВольтметрАмперметр

Слайд 7Закон Джоуля-Ленца
Q = I2·R·Δt
количество теплоты, выделяемое
проводником с током,

равно
произведению квадрата силы тока,
сопротивления проводника и времени
прохождения тока по проводнику.

Закон Джоуля-Ленца Q = I2·R·Δt количество теплоты, выделяемоепроводником с током, равнопроизведению квадрата силы тока,сопротивления проводника и временипрохождения

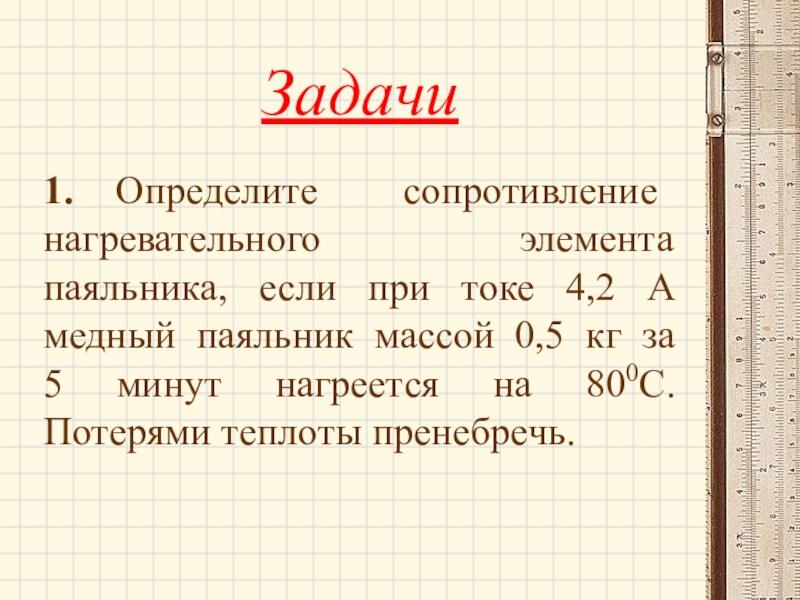

Слайд 8Задачи
1. Определите сопротивление нагревательного элемента паяльника, если при токе 4,2

А медный паяльник массой 0,5 кг за 5 минут

нагреется на 800С. Потерями теплоты пренебречь.

Задачи1. Определите сопротивление нагревательного элемента паяльника, если при токе 4,2 А медный паяльник массой 0,5 кг за

Слайд 92. Для нагревания 4,5 л воды от 230С до кипения

было израсходовано 0,50 кВт*ч электрической энергии. Чему равен КПД

двигателя?

2. Для нагревания 4,5 л воды от 230С до кипения было израсходовано 0,50 кВт*ч электрической энергии.

Слайд 10
