Ракетные топлива (РТ) Жидкие ракетные топлива (ЖРТ) Жидкое РТ – это вещество

вещество (совокупность веществ) в жидком
состоянии, способное к химическим реакциям

Компонент ЖРТ (КРТ)

– отдельно хранимая и подводимая к двигателю

составляющая ЖРТ.

1. Окислительные КРТ – кислород (О2), фтор (F), азот (N);

2. Восстановительные КРТ – водород (Н), углерод (С),
алюминий (Al), литий (Li), бор (В).

диапазон от Тпл до Ткип должен быть
шире, чем диапазон от Тmin до Тmax
– температур эксплуатации, то есть: Тпл < Тmin; Ткип > Тmax.

Для длительного хранения КРТ в баках ракет в жидком состоянии

которых начинается при нагреве
(перекись водорода), или
введении катализатора (гидразин).
Многокомпонентные
(горючее +

– сложнее система подачи топлива,

но выше энергетика

Горючее – НДМГ ("гептил");

Окислитель – АТ ("амил");

Энегетические добавки – окислы

легких металлов (АI, LI и т.п.)

газовой фазе, поэтому КС должна обеспечить:
- эффективную газификацию (испарение)

- перемешивание КРТ в заданном соотношении, близком

к стехиометрическому.

Кривая выгорания

1 – кривая выгорания мелких капель;

3 – кривая выгорания крупных капель

2 – среднеинтегральная кривая
выгорания основной части
топлива (80%),

твердом состоянии, содержащее в своем
составе все необходимые компоненты для

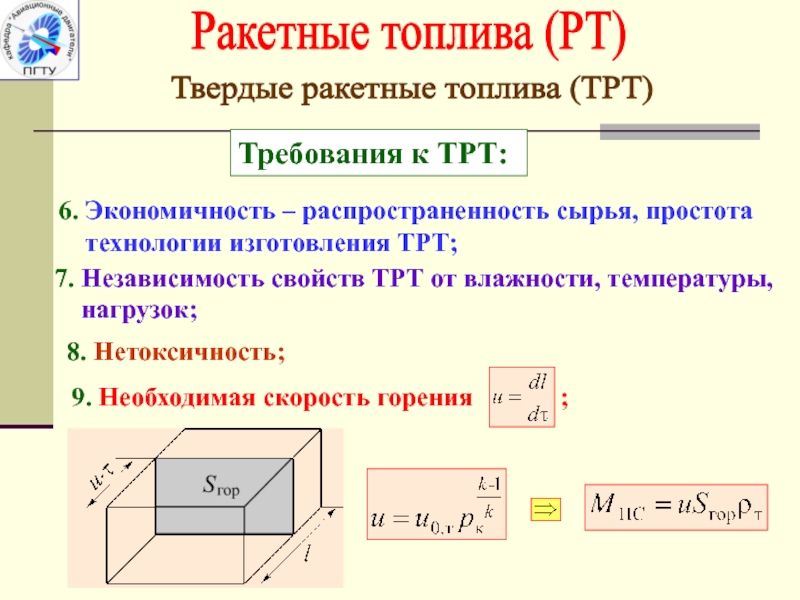

Требования к ТРТ:

1. Высокие энергетические свойства;

2. Высокая плотность;

3. Высокие механические свойства;

4. Химическая и физическая стабильность;

5. Равномерность состава ТРТ по объему заряда;

Экономичность – распространенность сырья, простота
технологии изготовления ТРТ;

7. Независимость свойств ТРТ от влажности, температуры,
нагрузок;

8. Нетоксичность;

9. Необходимая скорость горения ;

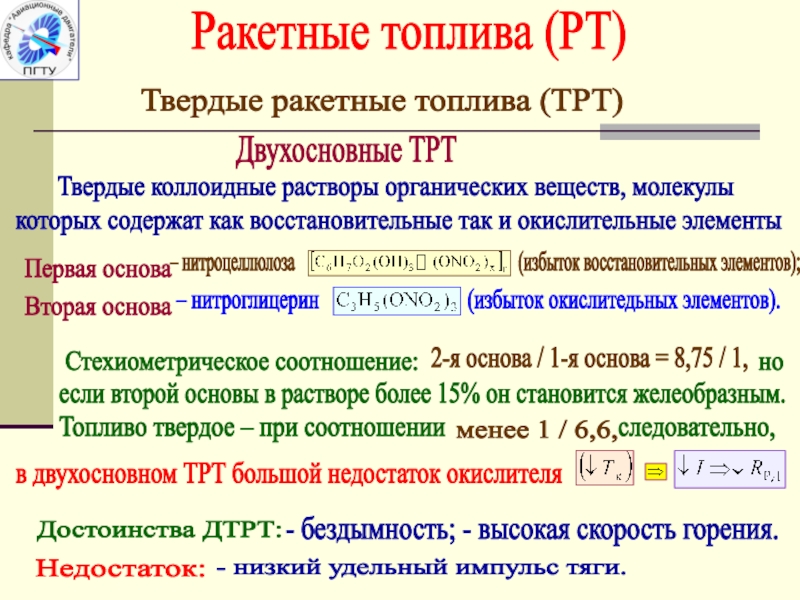

органических веществ, молекулы
которых содержат как восстановительные так и окислительные

Первая основа

– нитроцеллюлоза (избыток восстановительных элементов);

Вторая основа

– нитроглицерин (избыток окислитедьных элементов).

Достоинства ДТРТ:

- бездымность; - высокая скорость горения.

Недостаток:

- низкий удельный импульс тяги.

Стехиометрическое соотношение: но

если второй основы в растворе более 15% он становится желеобразным.

Топливо твердое – при соотношении следовательно,

в двухосновном ТРТ большой недостаток окислителя

2-я основа / 1-я основа = 8,75 / 1,

менее 1 / 6,6,

содержащих либо
преимущественно окислительные, либо преимущественно
восстановительные элементы.

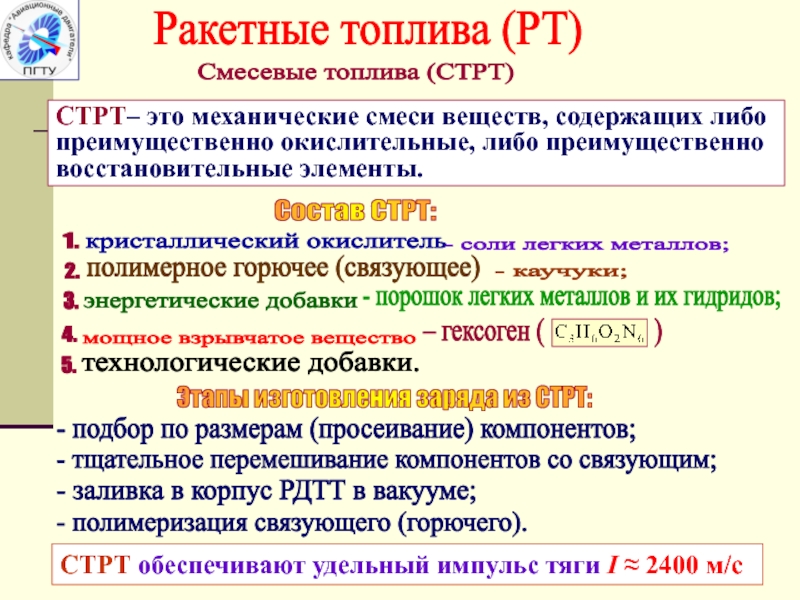

Состав СТРТ:
1.

кристаллический окислитель

полимерное горючее (связующее)

2.

3.

4.

5.

- порошок легких металлов и их гидридов;

мощное взрывчатое вещество

технологические добавки.

- соли легких металлов;

- каучуки;

энергетические добавки

– гексоген ( )

Этапы изготовления заряда из СТРТ:

- подбор по размерам (просеивание) компонентов;

- тщательное перемешивание компонентов со связующим;

- заливка в корпус РДТТ в вакууме;

- полимеризация связующего (горючего).

СТРТ обеспечивают удельный импульс тяги I ≈ 2400 м/с

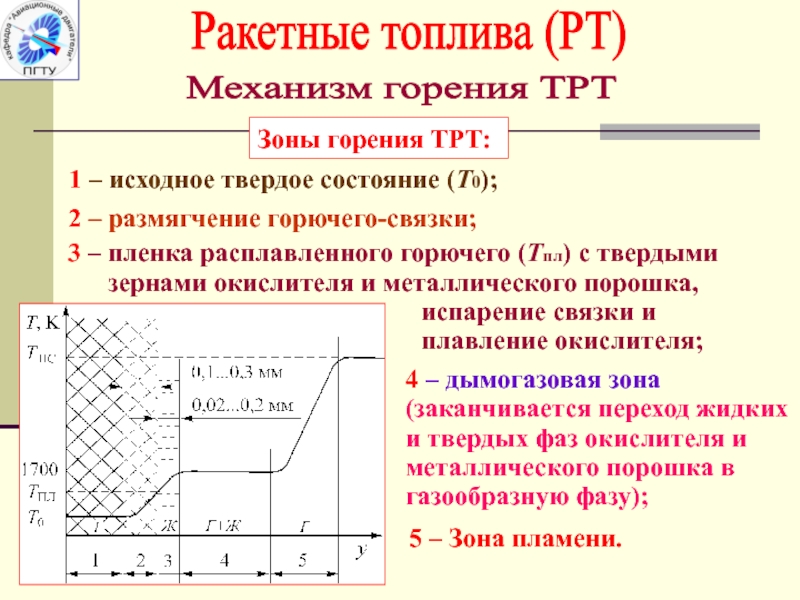

исходное твердое состояние (Т0);
2 – размягчение горючего-связки;
3 –

4 – дымогазовая зона
(заканчивается переход жидких
и твердых фаз окислителя и
металлического порошка в
газообразную фазу);

5 – Зона пламени.

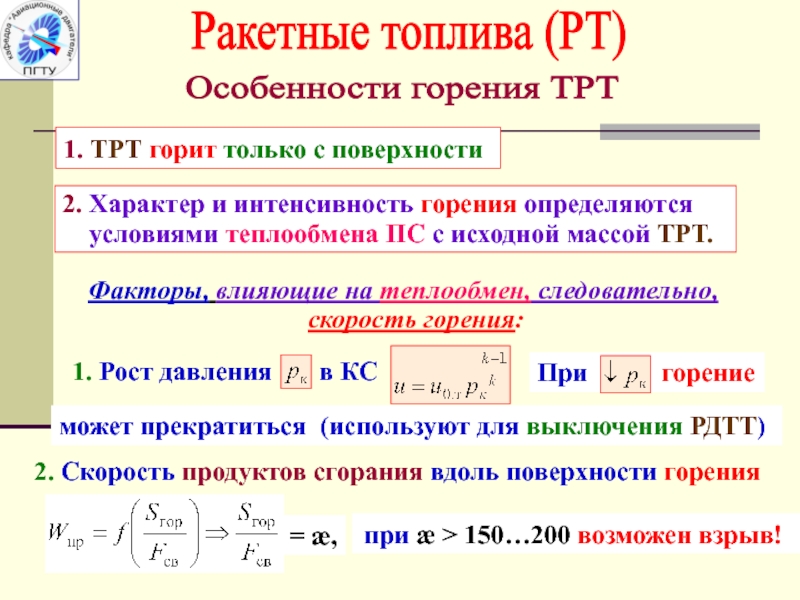

ТРТ
2. Характер и интенсивность горения определяются
условиями

Факторы, влияющие на теплообмен, следовательно,
скорость горения:

1. Рост давления в КС

может прекратиться (используют для выключения РДТТ)

При горение

2. Скорость продуктов сгорания вдоль поверхности горения

= æ,

при æ > 150…200 возможен взрыв!

находящееся
в твердом агрегатном

Состав РДТТ:

1 – корпус;

2 – сопловой блок;

3 – заряд твердого топлива;

4 – теплозащитное покрытие
(активное и пассивное ТЗП);

5 – воспламенительное
устройство.

Достоинства РДТТ:

- простота конструкции;

- нетоксичность топлива;

- отсутствие необходимости заправки ракеты при эксплуатации;

- простота и быстрота запуска;

- высокая жесткость конструкции.

Недостатки РДТТ:

- меньший, чем у ЖРД удельный импульс тяги;

- сложность управления величиной тяги;

- зависимость прочности корпуса и топлива от условий эксплуатации.
