Расчет электрических цепей
Содержание
- 1. Расчет электрических цепей
- 2. Последовательное соединение– соединение, при котором конец первого
- 3. R1Если R1 = R2 = R3 =
- 4. Параллельное соединение- соединение, при котором начала всех
- 5. R1Если R1 = R2 = R3 =
- 6. 1. Найдите общее сопротивление:

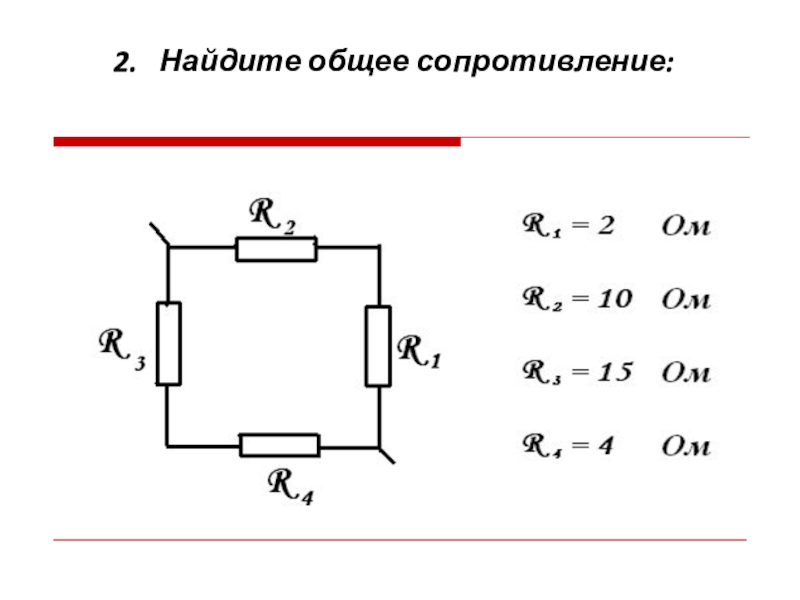

- 7. 2. Найдите общее сопротивление:

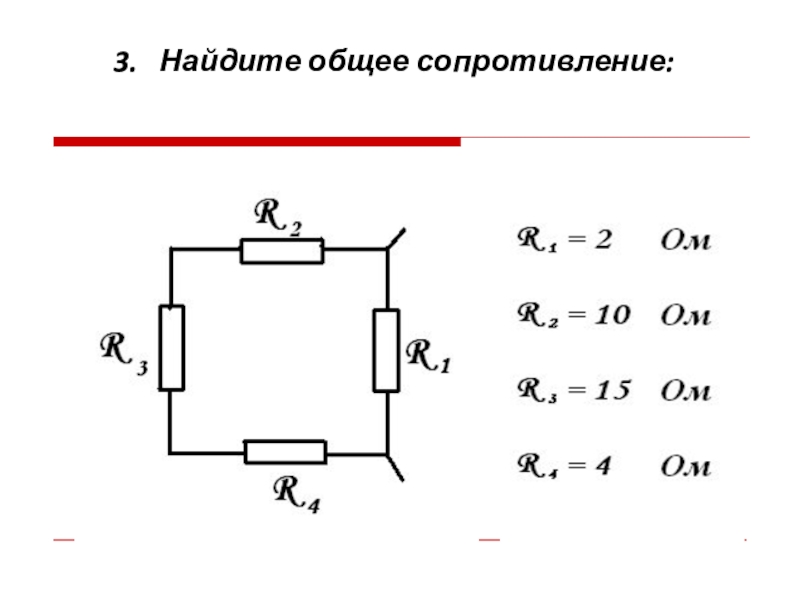

- 8. 3. Найдите общее сопротивление:
- 9. 5. Каково сопротивление цепи при разомкнутом и при замкнутом ключе? R1=R4=600 Ом, R2=R3=1,8 кОм.
- 10. 6. Найдите сопротивление цепи, если сопротивление каждого из резисторов 6 Ом.
- 11. 7. Каково сопротивление цепи, если ее подключать
- 12. 8. Найдите силу тока в каждом из
- 13. 9. Найдите силу тока и приложенное к
- 14. 10. Найдите распределение токов и напряжений в
- 15. 11. Два резистора сопротивлением r1 =
- 16. 12. Определите полное сопротивление цепи и токи
- 17. Скачать презентанцию
Последовательное соединение– соединение, при котором конец первого проводника соединяют с началом второго, конец второго – с началом третьего и т.д. R1R2
Слайды и текст этой презентации

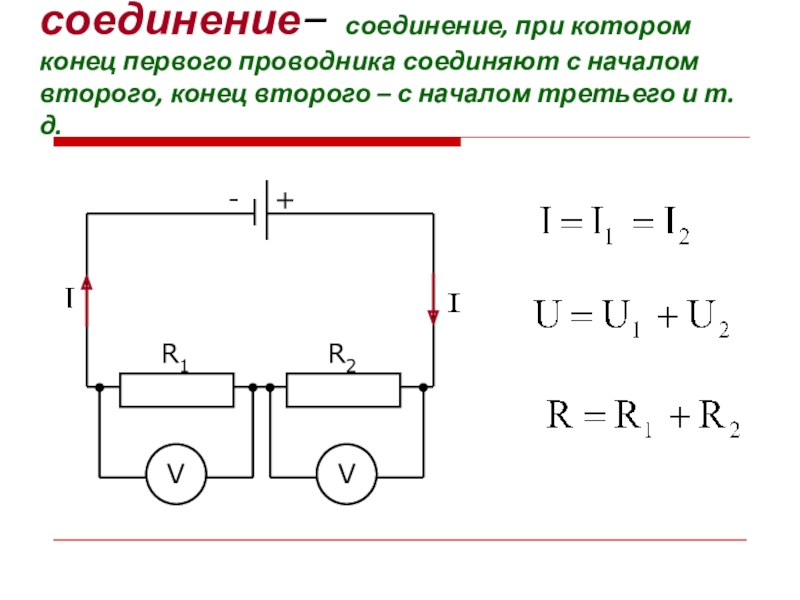

Слайд 2Последовательное соединение– соединение, при котором конец первого проводника соединяют с
началом второго, конец второго – с началом третьего и т.д.

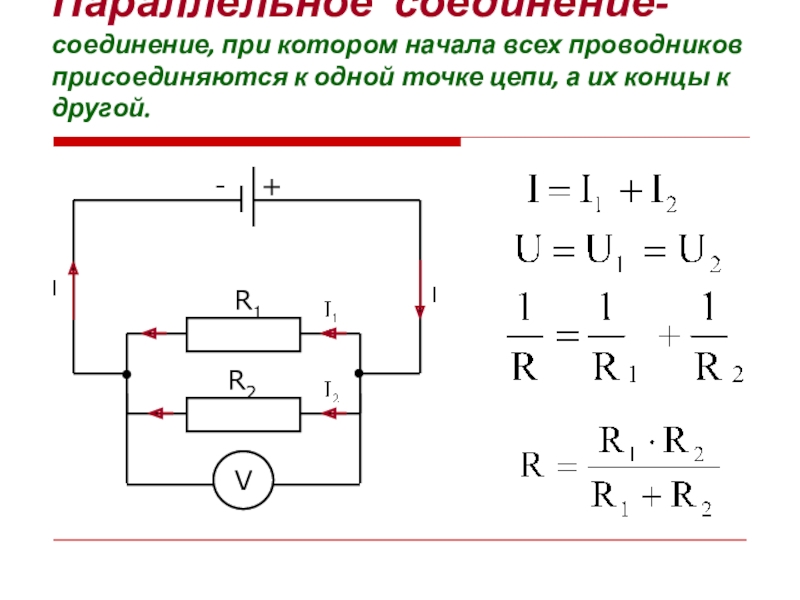

Слайд 4Параллельное соединение- соединение, при котором начала всех проводников присоединяются к
одной точке цепи, а их концы к другой.
Слайд 5R1

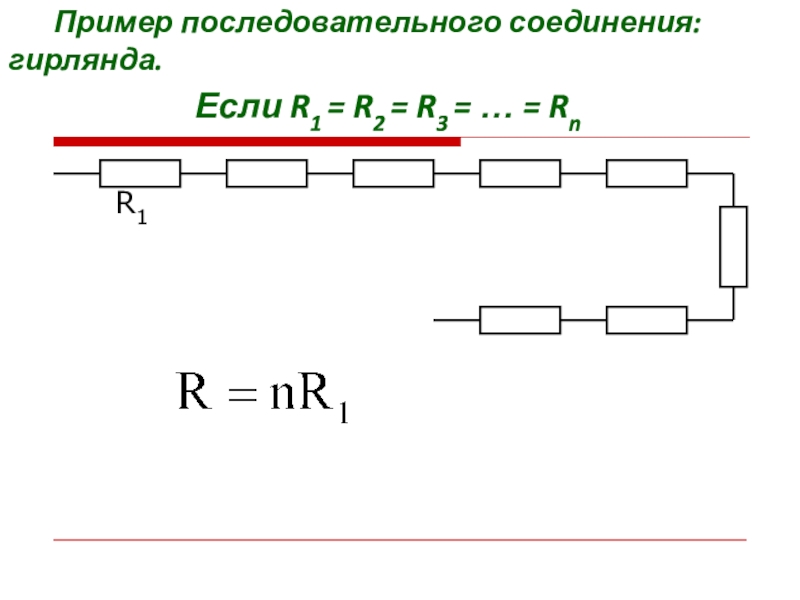

Если R1 = R2 = R3 = … = Rn

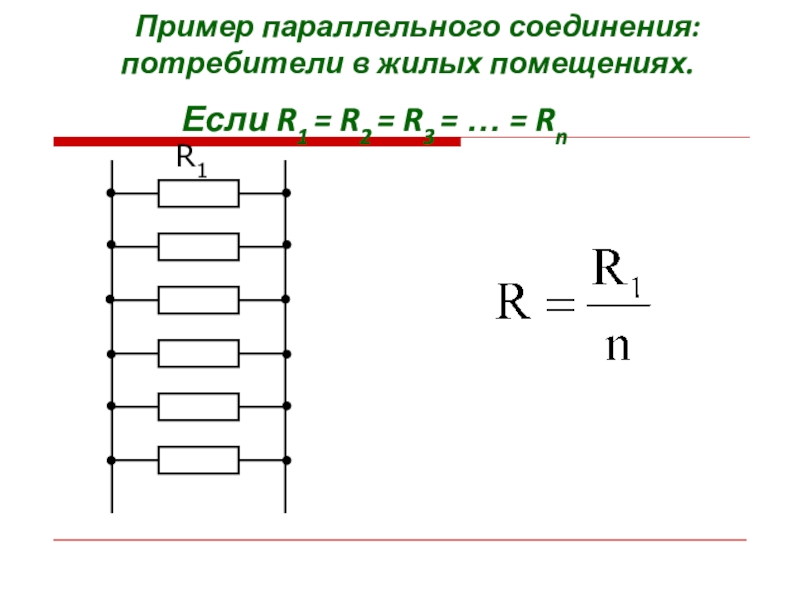

Пример параллельного
соединения:потребители в жилых помещениях.

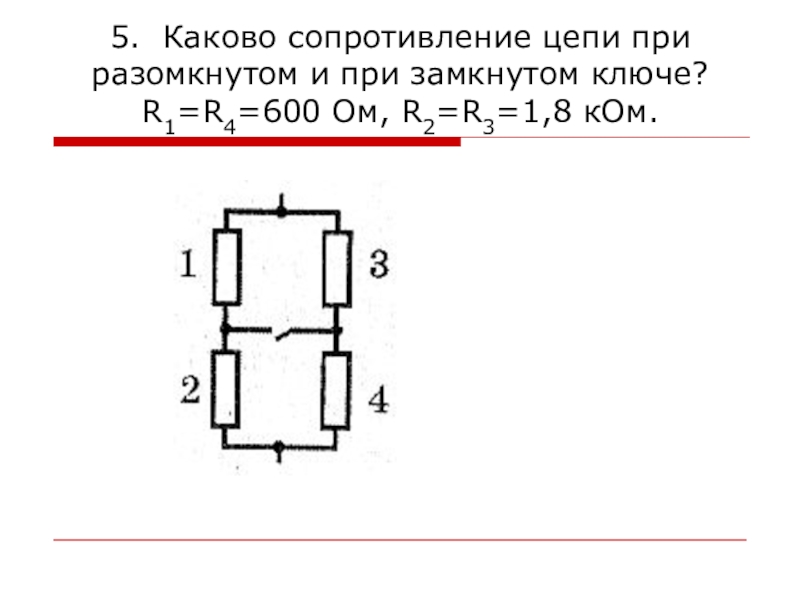

Слайд 95. Каково сопротивление цепи при разомкнутом и при замкнутом ключе?
R1=R4=600 Ом, R2=R3=1,8 кОм.

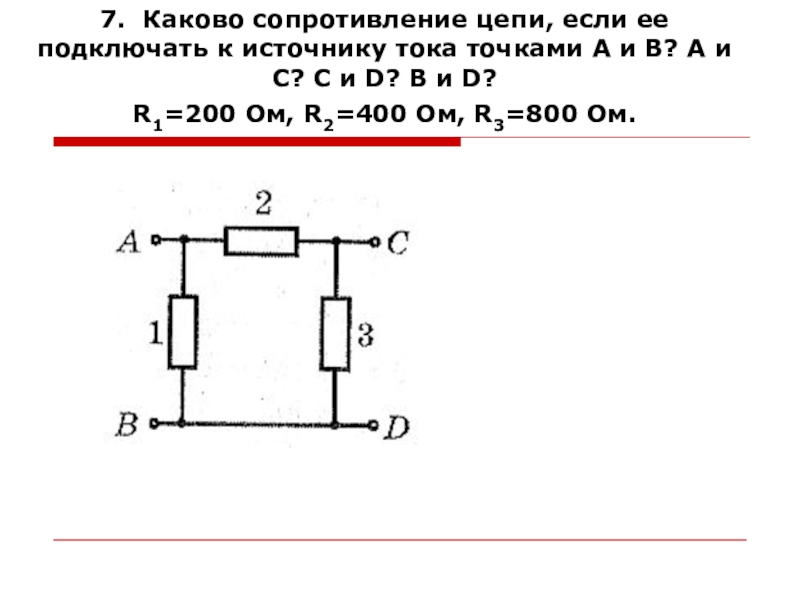

Слайд 117. Каково сопротивление цепи, если ее подключать к источнику тока
точками А и В? А и С? С и D?
В и D? R1=200 Ом, R2=400 Ом, R3=800 Ом.
Слайд 128. Найдите силу тока в каждом из одинаковых резисторов сопротивлением
по 200 Ом, если к цепи приложено напряжение 6 В.

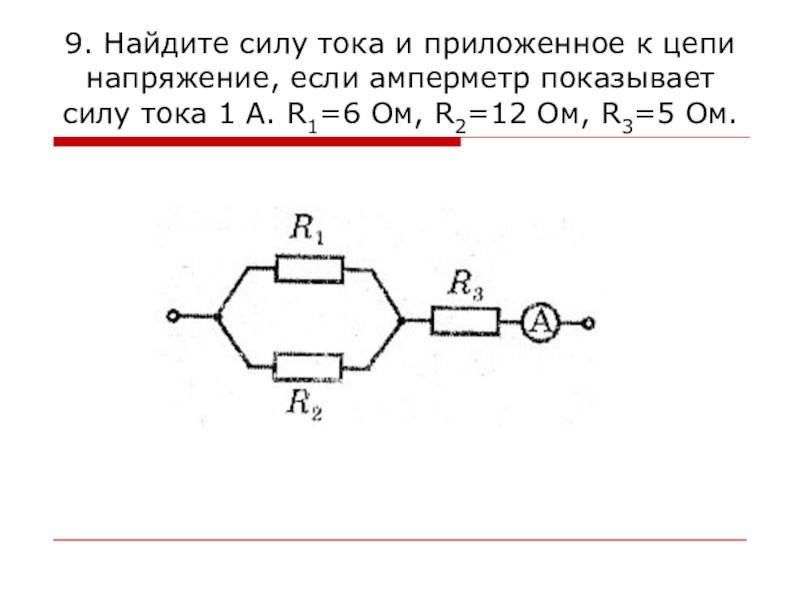

Слайд 139. Найдите силу тока и приложенное к цепи напряжение, если
амперметр показывает силу тока 1 А. R1=6 Ом, R2=12 Ом,
R3=5 Ом.
Слайд 1410. Найдите распределение токов и напряжений в цепи, если вольтметр
показывает напряжение 3 В. R1=3 кОм, R2=6 кОм, R3=4 кОм.

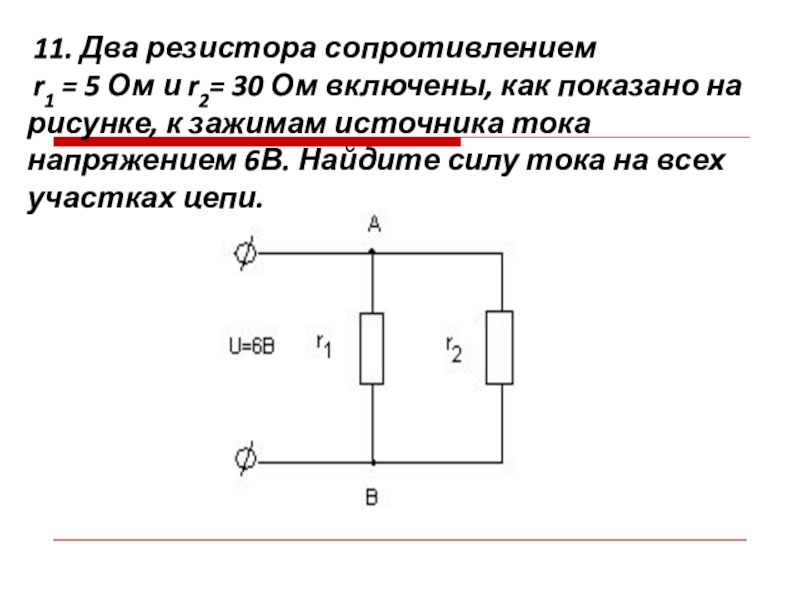

Слайд 15 11. Два резистора сопротивлением
r1 = 5 Ом и
r2= 30 Ом включены, как показано на рисунке, к зажимам
источника тока напряжением 6В. Найдите силу тока на всех участках цепи.

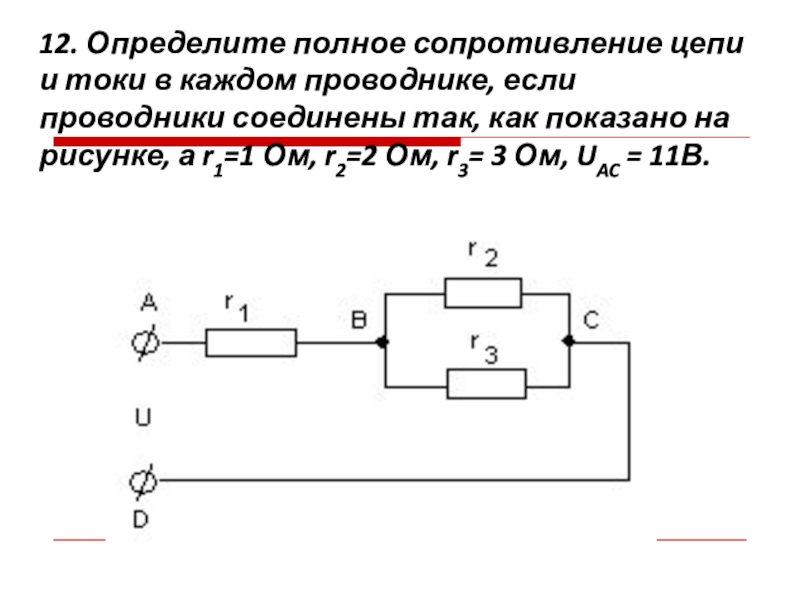

Слайд 1612. Определите полное сопротивление цепи и токи в каждом проводнике,
если проводники соединены так, как показано на рисунке, а r1=1
Ом, r2=2 Ом, r3= 3 Ом, UAC = 11В.
