Слайд 1Методы сварки
газодувная с неплавящимся электродом (ГДС);
лазерная (ЛС) и электронолучевая

(ЭЛС);
контактная - точечная (КТС) и шовная (КШС;
контактно-стыковая (КСС),


магнитно-импульсную (МИС);
диффузионная (ДС) в твердой фазе;
пайка высокотемпературными припоями
Методы сваркигазодувная с неплавящимся электродом (ГДС); лазерная (ЛС) и электронолучевая (ЭЛС); контактная - точечная (КТС) и шовная

Слайд 2Конструкция сварных соединений

Стыковое замковое соединение: ГДС, ЭЛС, ЛС

Конструкция сварных соединенийСтыковое замковое соединение: ГДС, ЭЛС, ЛС

Слайд 3Конструкция сварных соединений

Бортовое, торцевое соединение: ГДС, ЭЛС, ЛС

Конструкция сварных соединенийБортовое, торцевое соединение: ГДС, ЭЛС, ЛС

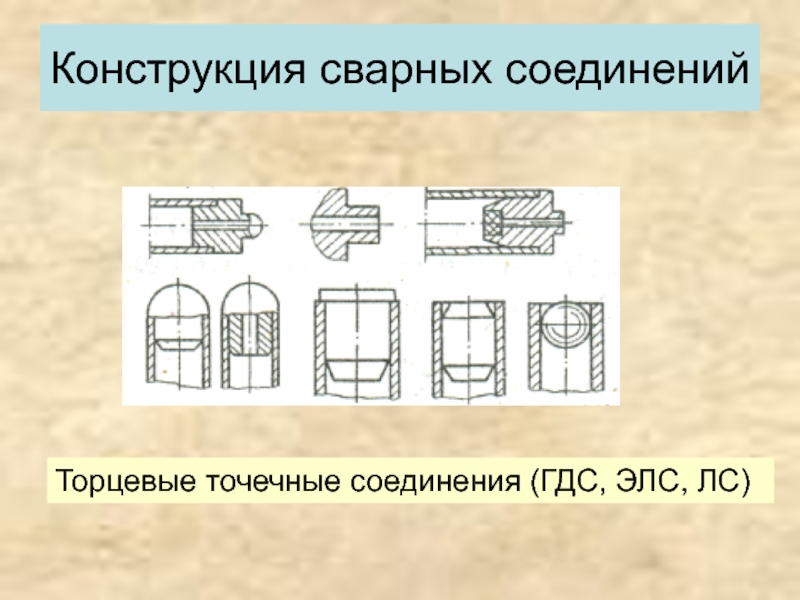

Слайд 4Конструкция сварных соединений

Торцевые точечные соединения (ГДС, ЭЛС, ЛС)

Конструкция сварных соединенийТорцевые точечные соединения (ГДС, ЭЛС, ЛС)

Слайд 5Конструкция сварных соединений

Стыковые контактные соединения (КСС)

Конструкция сварных соединенийСтыковые контактные соединения (КСС)

Слайд 6Конструкция сварных соединений

Соединения, выполняемые контактной точечной
сваркой (КТС)

Конструкция сварных соединенийСоединения, выполняемые контактной точечной сваркой (КТС)

Слайд 7Схема газо-дуговой сварки
1 — инертный газ, 3 — вольфрамовый

электрод,
4 — электрическая дуга

Схема газо-дуговой сварки 1 — инертный газ, 3 — вольфрамовый электрод, 4 — электрическая дуга

Слайд 8Варианты сборки стыковых соединений

Варианты сборки стыковых соединений

Слайд 9Напряжения в сварных швах

а — без расплавляемого бурта; б —

с расплавляемым буртом;
в — по торцу

Напряжения в сварных шваха — без расплавляемого бурта; б — с расплавляемым буртом; в — по торцу

Слайд 10Вероятность образования трещин

Вероятность образования трещин

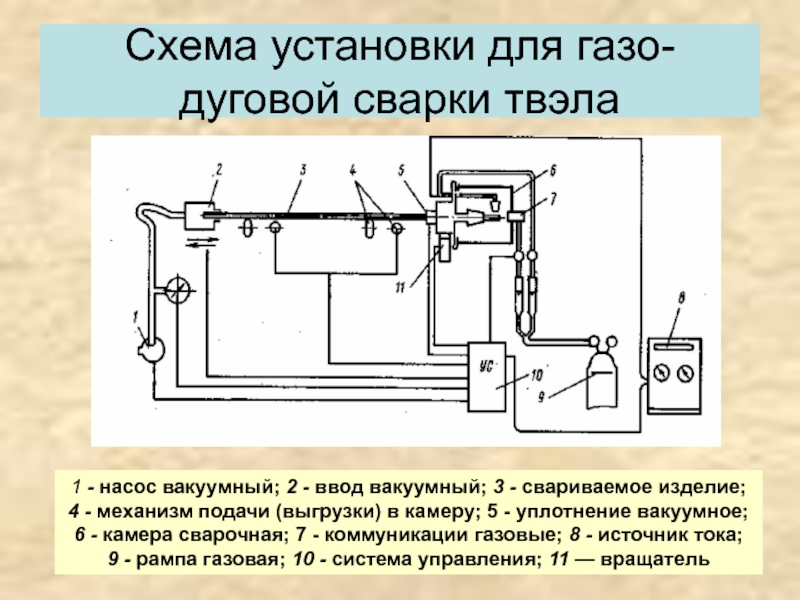

Слайд 11Схема установки для газо-дуговой сварки твэла

1 - насос вакуумный;

2 - ввод вакуумный; 3 - свариваемое изделие;
4 -

механизм подачи (выгрузки) в камеру; 5 - уплотнение вакуумное;
6 - камера сварочная; 7 - коммуникации газовые; 8 - источник тока;
9 - рампа газовая; 10 - система управления; 11 — вращатель
Схема установки для газо-дуговой сварки твэла 1 - насос вакуумный; 2 - ввод вакуумный; 3 - свариваемое
