Расчет СЭС общественных зданий
Содержание
- 1. Расчет СЭС общественных зданий
- 2. Категории надежностиОпределяются СП 31.110 – 2003 (Таблица
- 3. Слайд 3
- 4. Предварительная оценка нагрузокОриентировочные расчеты электрических нагрузок общественных
- 5. Слайд 5
- 6. Расчет нагрузок питающих линий и вводов Рр.о
- 7. где К - коэффициент, учитывающий несовпадение
- 8. Слайд 8
- 9. - коэффициент, зависящий от отношения расчетной нагрузки освещения к нагрузке холодильного оборудования холодильной станции
- 10. Расчет нагрузки освещенияРасчет ведется методом коэффициента спроса.Коэффициент
- 11. Слайд 11
- 12. Розеточная сетьРасчетную электрическую нагрузку линий, питающих розетки
- 13. - расчетный коэффициент спроса, принимаемый по таблице 6.6
- 14. При смешанном питании общего освещения и розеточной
- 15. Силовая нагрузкаРасчет нагрузки вводов, питающих и распределительных
- 16. Слайд 16

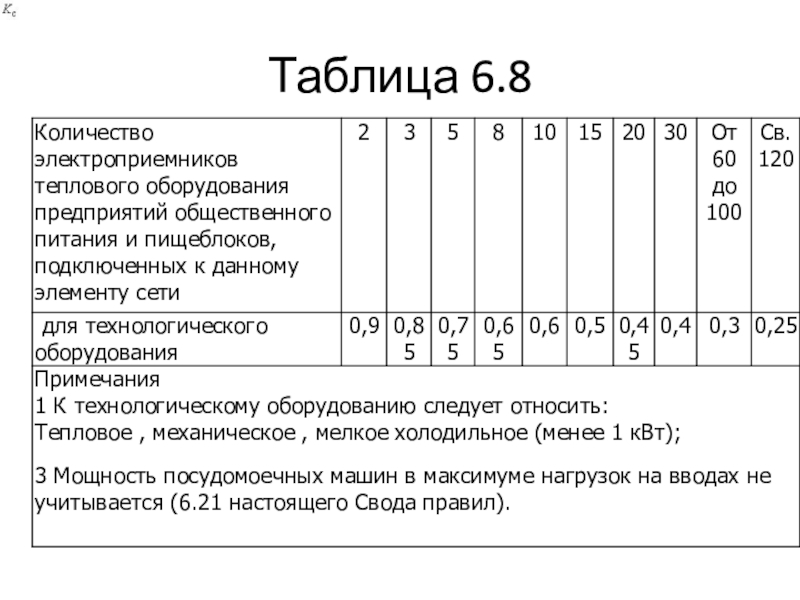

- 17. Таблица 6.8

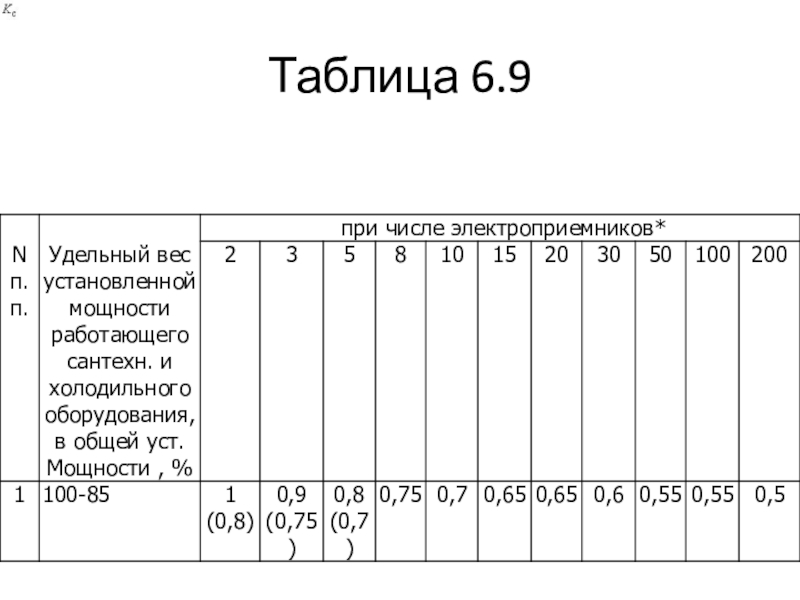

- 18. Таблица 6.9
- 19. Пример расчетаОпределить нагрузку на вводах 8 эт. здания готиницы с пищеблоком и залом ресторана
- 20. Скачать презентанцию
Категории надежностиОпределяются СП 31.110 – 2003 (Таблица 5.1)Для всех зданий электроприемники противопожарных устройств, охранной сигнализации и лифтов запитываются по 1 категорииОстальные электроприемники – преимущественно по 2 категории
Слайды и текст этой презентации
Слайд 2Категории надежности
Определяются СП 31.110 – 2003 (Таблица 5.1)
Для всех зданий
Остальные электроприемники – преимущественно по 2 категории
Слайд 4Предварительная оценка нагрузок
Ориентировочные расчеты электрических нагрузок общественных зданий допускается выполнять
по укрупненным удельным электрическим нагрузкам, приведенным в таблице 6.14.
Слайд 6Расчет нагрузок питающих линий и вводов
Рр.о - расчетная нагрузка
освещения, кВт;
- расчетная нагрузка силовых электроприемников без холодильных машин
систем кондиционирования воздуха, кВт; - расчетная нагрузка холодильного оборудования систем кондиционирования воздуха, кВт.
Слайд 7где К - коэффициент, учитывающий несовпадение расчетных максимумов нагрузок
силовых электроприемников, включая холодильное оборудование и освещение, принимаемый по таблице
6.11(в скобках – при наличии кондиционирования воздуха)
Слайд 9- коэффициент, зависящий от отношения расчетной нагрузки освещения к нагрузке
холодильного оборудования холодильной станции
Слайд 10Расчет нагрузки освещения
Расчет ведется методом коэффициента спроса.
Коэффициент спроса для расчета
нагрузок рабочего освещения питающей сети и вводов общественных зданий следует
принимать по таблице

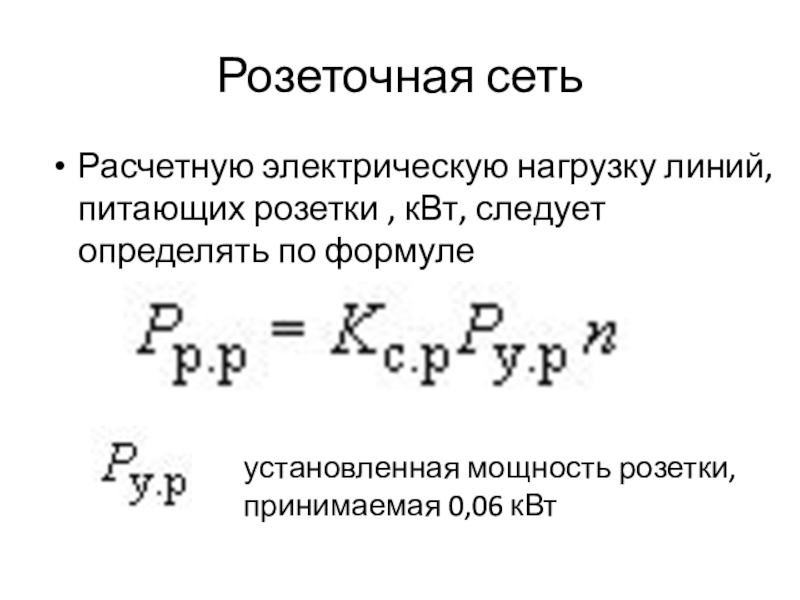

Слайд 12Розеточная сеть
Расчетную электрическую нагрузку линий, питающих розетки , кВт, следует
определять по формуле
установленная мощность розетки, принимаемая 0,06 кВт

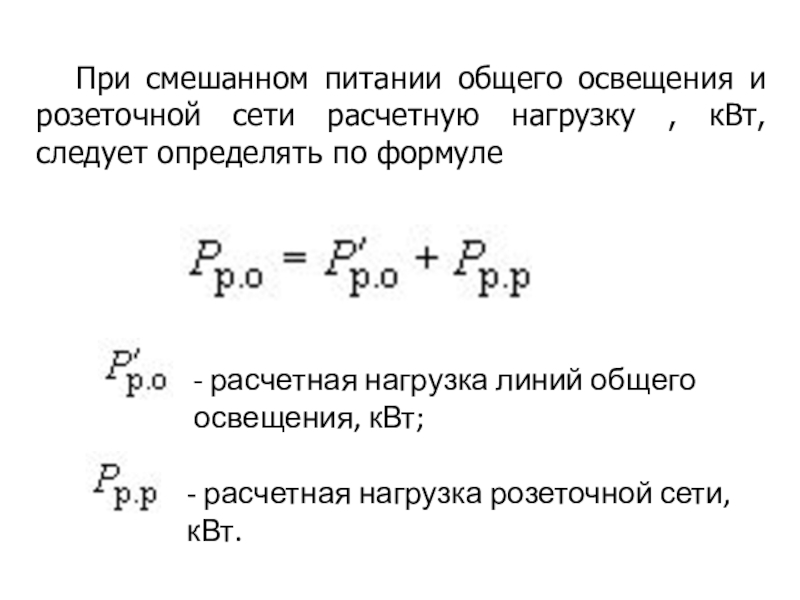

Слайд 14При смешанном питании общего освещения и розеточной сети расчетную нагрузку
, кВт, следует определять по формуле
- расчетная нагрузка линий общего
освещения, кВт;- расчетная нагрузка розеточной сети, кВт.
Слайд 15Силовая нагрузка
Расчет нагрузки вводов, питающих и распределительных линий силовых электрических
сетей общественных зданий ведется методом коэффициента спроса, который следует определять
по таблице 6.7.
Слайд 19Пример расчета
Определить нагрузку на вводах 8 эт. здания готиницы с
пищеблоком и залом ресторана
