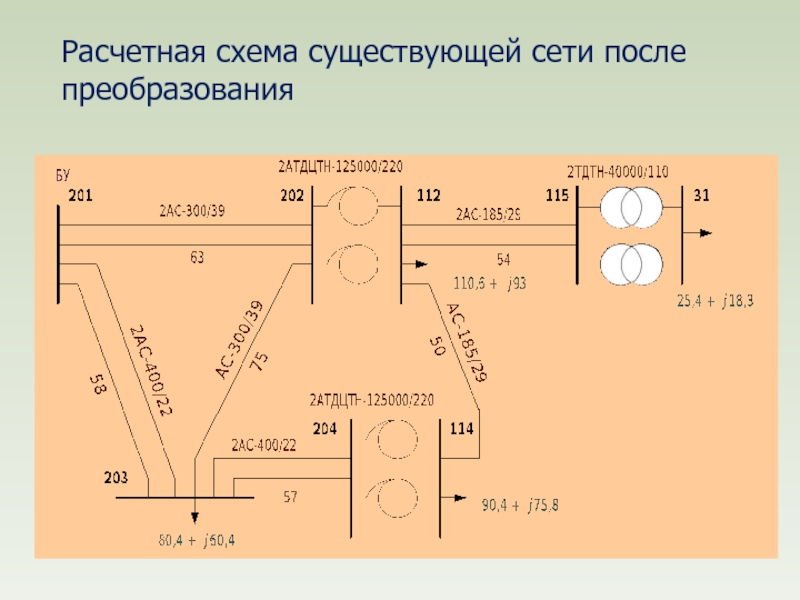

- 4. Расчетная схема существующей сети после преобразования

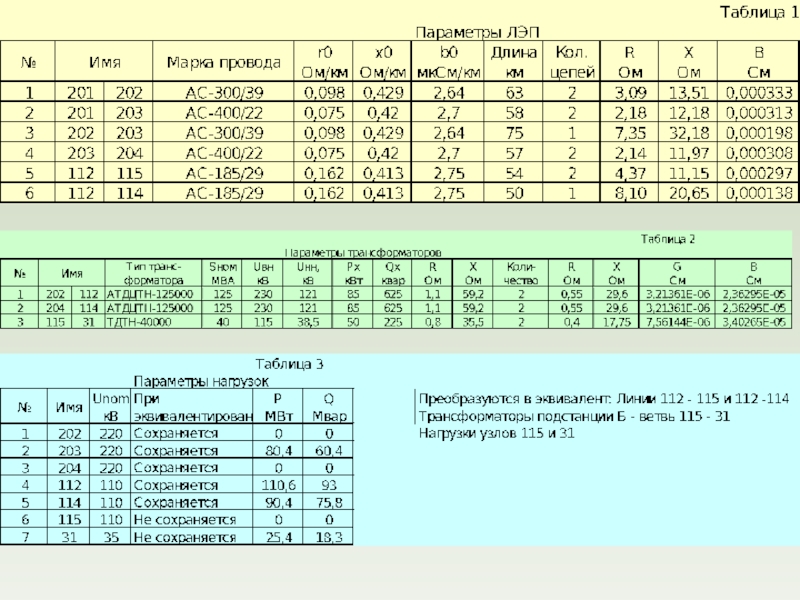

- 5. Мощности в исходной и эквивалентной схемах, МВ·А
- 6. Эквивалентированию подлежит часть схемы с номинальными напряжениями

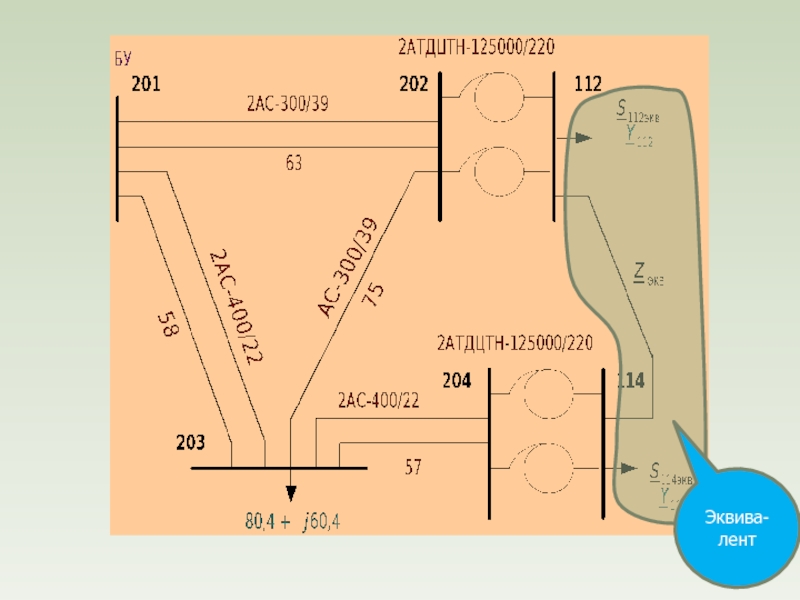

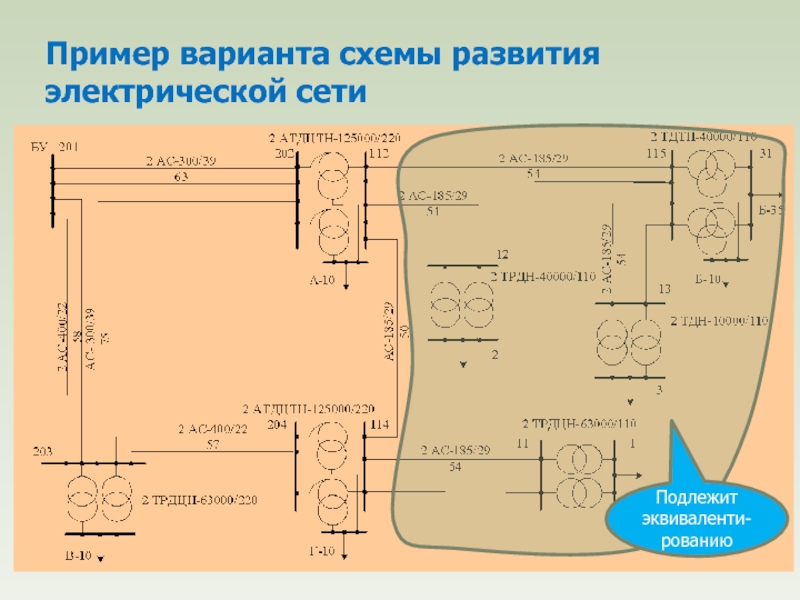

- 7. Пример варианта схемы развития электрической сетиПодлежитэквиваленти-рованию
- 8. Эквива-лент
- 9. Слайд 9
- 10. Приступать к вычислениям параметров эквивалента следует лишь
- 11. После этого следует объединить подобные эквиваленты:Радиальные части
- 12. Для эквивалентирования рекомендуется применять операции с матрицами
- 13. Для оценки погрешности эквивалентной модели выполнить расчет
- 14. Скачать презентанцию
Составить нелинейную модель режима электрической сети с эквивалентированием части схемы и рассчитать напряжения и потоки мощности в сохраняемой части схемы.Схема электрической сети берется из курсовой работы по Электрическим системам и сетям
Слайды и текст этой презентации
Слайд 1“Моделирование режима электрической сети с использованием эквивалентирования”
Цель работы
Иметь навыки эквивалентных
Слайд 2Составить нелинейную модель режима электрической сети с эквивалентированием части схемы
и рассчитать напряжения и потоки мощности в сохраняемой части схемы.
Схема
электрической сети берется из курсовой работы по Электрическим системам и сетям для варианта замкнутой (кольцевой) сети. Задание

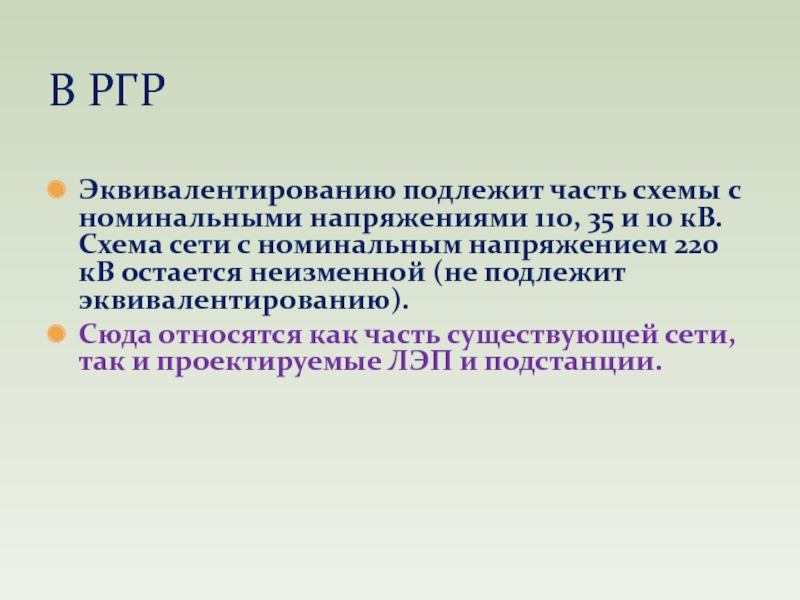

Слайд 6Эквивалентированию подлежит часть схемы с номинальными напряжениями 110, 35 и
10 кВ. Схема сети с номинальным напряжением 220 кВ остается
неизменной (не подлежит эквивалентированию).Сюда относятся как часть существующей сети, так и проектируемые ЛЭП и подстанции.
В РГР
Слайд 10Приступать к вычислениям параметров эквивалента следует лишь после того, как
полностью определены все данные по схеме сети и нагрузкам
Схему сети,
подлежащую эквивалентированию, разбить на независимые части и последовательно находить их эквиваленты Указания
Слайд 11После этого следует объединить подобные эквиваленты:
Радиальные части схемы заменяются эквивалентными
мощностями в узлах примыкания.
Замкнутые части схемы определяются в виде ветвей
многоугольника, опирающегося своими вершинами на узлы примыкания. Модели эквивалентных ветвей принять П-образными схемами замещения.
Слайд 12Для эквивалентирования рекомендуется применять операции с матрицами коэффициентов четырехполюсников по
правилам каскадного и параллельного преобразований.
В результате эквивалентирования получить эквивалент в
виде эквивалентных мощностей и проводимостей в узлах примыкания и эквивалентных ветвей между ними.
Слайд 13Для оценки погрешности эквивалентной модели выполнить расчет полной схемы сети
без эквивалентирования по программе расчета установившегося режима и сопоставить напряжения
в узлах примыкания и мощности в ветвях примыкания полной схемы и схемы с эквивалентной частью.
