Раздел 1.Резьбовые соединения Лекция №11 Основные понятия и

резьбовых соединений;
Основные конструктивные формы болтов;
Основные конструктивные формы винтов;
Основные конструктивные формы

Разъемные соединения

или резьбовых крепежных деталей: болтов, винтов, шпилек и гаек.

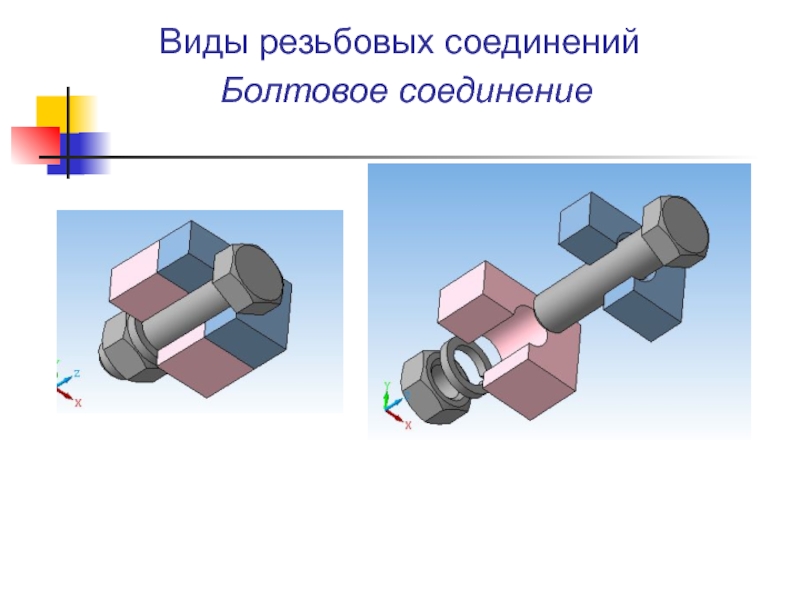

Болтом называется

Винтом называется крепежная деталь цилиндрической или конической формы с нарезанной на ее поверхности резьбой. При сборке соединения винт вворачивается в тело детали.

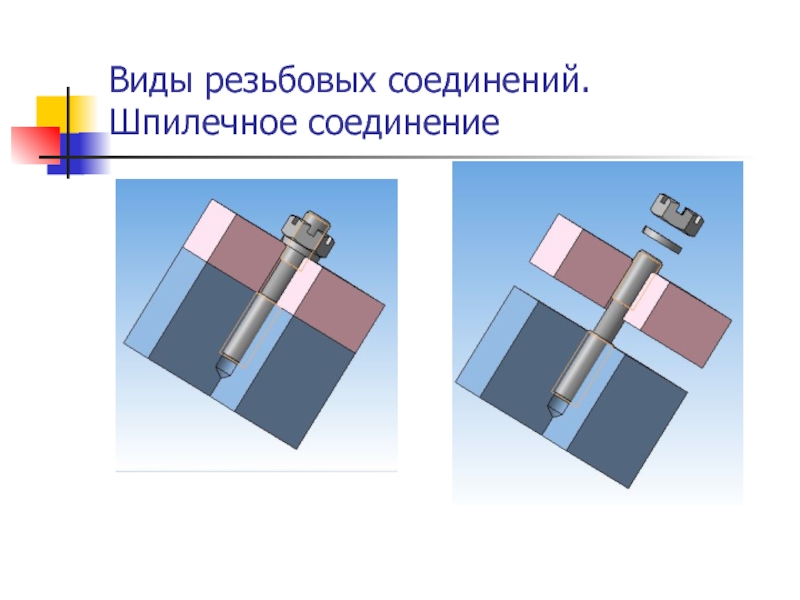

Шпилькой называется крепежная деталь цилиндрической формы с резьбой на обоих концах. При сборке один конец шпильки вворачивается в тело одной из деталей, а другой пропускается через отверстие закрепляемой детали и на него навинчивается гайка.

Гайкой называется крепежная деталь, имеющая резьбовое отверстие.

Стальные болты, винты и шпильки в соответствии с ГОСТ 1759 – 70 изготавливаются 12 классов прочности. Класс прочности обозначается двумя числами. Первое число. Умноженное на 100, указывает минимальное значение предела прочности (МПа). Второе число, деленное на 10, указывает отношение предела текучести к пределу прочности. Произведение первого числа на второе, умноженное на 10, дает значение предела текучести.

Для гаек из тех же сталей установлено семь классов прочности: 4, 5, 6, 8, 10, 12, 14.

детали высоких классов прочности. При опасности перекоса опорных поверхностей следует

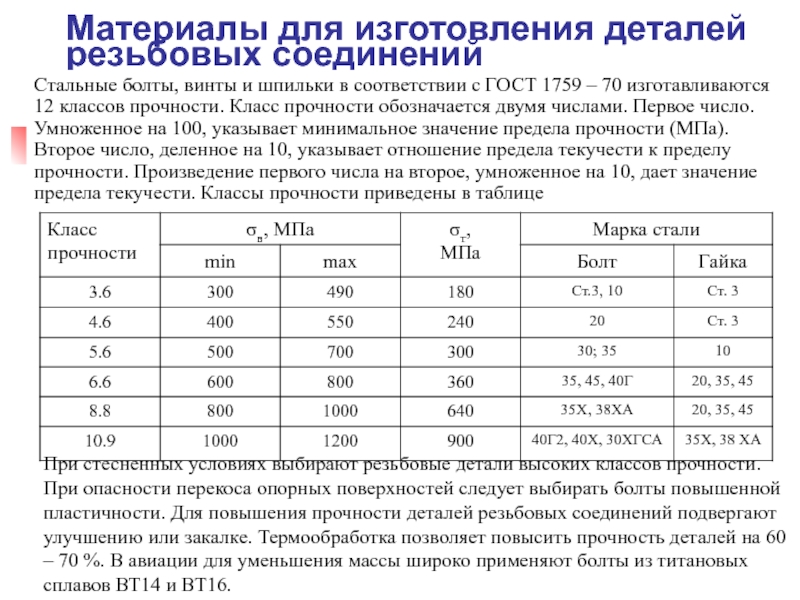

Стальные болты, винты и шпильки в соответствии с ГОСТ 1759 – 70 изготавливаются 12 классов прочности. Класс прочности обозначается двумя числами. Первое число. Умноженное на 100, указывает минимальное значение предела прочности (МПа). Второе число, деленное на 10, указывает отношение предела текучести к пределу прочности. Произведение первого числа на второе, умноженное на 10, дает значение предела текучести. Классы прочности приведены в таблице

70
Болты с уменьшенной головкой по ГОСТ 15591 – 70

Болты с подголовком по ГОСТ 15590 – 70

Болты с фиксирующим квад-ратным подголовником по ГОСТ 17676 – 81

Болты фиксирующим выступом по ГОСТ 7785 – 81

Болты с уменьшенной потайной головкой ГОСТ 7786 – 81

Болты с конической головкой по ГОСТ 7787 – 91

Болты с полукруглой нормальной головкой ГОСТ 7783 – 81

Болты с полукруглой низкой головкой ГОСТ 7801 – 81

Болты с полукруглой головкой и квадратным подголовником ГОСТ 7801 – 81

Болты откидные ГОСТ 3033-70

Болт М20x1,5-6g x 60. 5.6. ГОСТ 17676 – 81. Болт с фиксирующим квадратным подголовником , диаметр резьбы 20 мм, шаг 1,5, поле допуска 6g, длина стержня 60 мм, класс прочности болта 5.6.

Пример обозначения

10339-80 г
ГОСТ 10340-80 г
ГОСТ 10341-80 г
ГОСТ 10342-80 г
ГОСТ 10343-80 г
ГОСТ

ГОСТ 11644-75 г

ГОСТ 11738-84 г

ГОСТ 1491-80 г

ГОСТ 17473-80 г

ГОСТ 17474-80 г

ГОСТ 17475-80 г

Винт М10x1-6g x 32. 66. ГОСТ 10341-80 г . Винт с полукруглой головкой, диаметр резьбы 10 мм, шаг 1, поле допуска 6g, длина стержня 32 мм, класс прочности болта 6.6.

1 диаметр резьбы d = 16 мм с крупным шагом

-70 г ГОСТ 15524-70 г

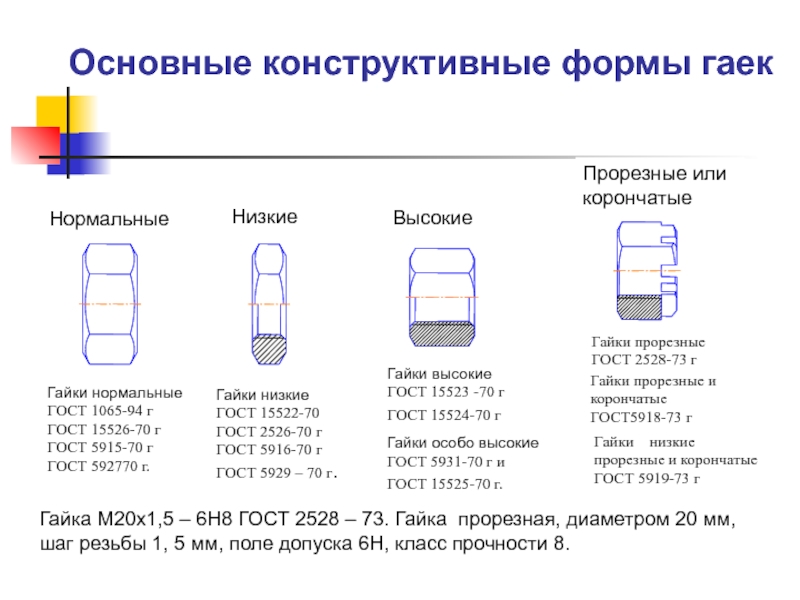

Гайки особо высокие ГОСТ 5931-70

Гайки нормальные ГОСТ 1065-94 г ГОСТ 15526-70 г ГОСТ 5915-70 г ГОСТ 592770 г.

Гайки низкие ГОСТ 15522-70 ГОСТ 2526-70 г ГОСТ 5916-70 г ГОСТ 5929 – 70 г.

Гайки прорезные ГОСТ 2528-73 г

Гайки прорезные и корончатые ГОСТ5918-73 г

Гайки низкие прорезные и корончатые ГОСТ 5919-73 г

Гайка М20х1,5 – 6Н8 ГОСТ 2528 – 73. Гайка прорезная, диаметром 20 мм, шаг резьбы 1, 5 мм, поле допуска 6Н, класс прочности 8.

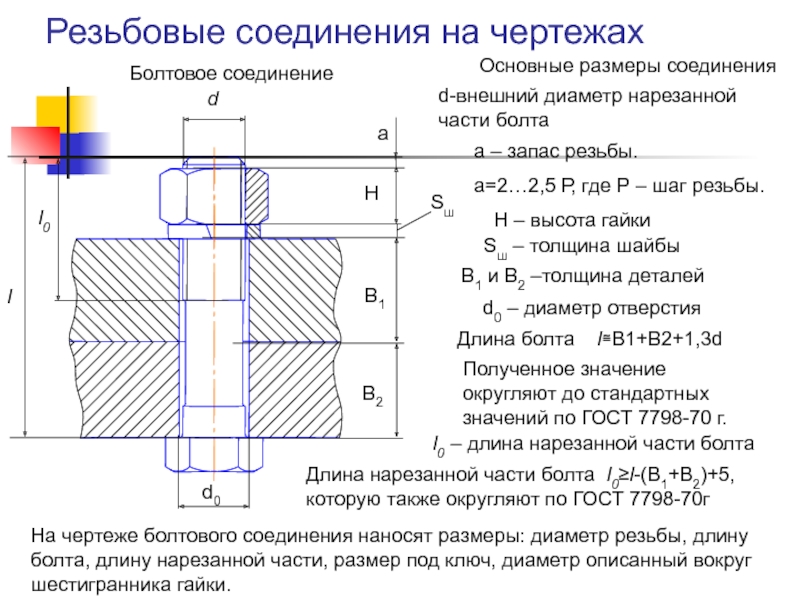

высота гайки
Sш – толщина шайбы
а – запас резьбы.
а=2…2,5 Р, где

d-внешний диаметр нарезанной части болта

d0 – диаметр отверстия

l0 – длина нарезанной части болта

Длина болта lВ1+В2+1,3d

Длина нарезанной части болта l0l-(B1+B2)+5, которую также округляют по ГОСТ 7798-70г

Полученное значение округляют до стандартных значений по ГОСТ 7798-70 г.

Основные размеры соединения

На чертеже болтового соединения наносят размеры: диаметр резьбы, длину болта, длину нарезанной части, размер под ключ, диаметр описанный вокруг шестигранника гайки.

– глубина завинчивания винта. L=d – стали и бронзы, L=1,25d

l1 – глубина нарезки резьбы с полным профилем:
l1=L+2P

lГ – глубина сверления гнезда под резьбу. lГ=L+6P

d1 - номинальный диаметр отверстия под нарезание резьбы:
d1=d-P – для Р=(0,5…2) мм, d1=d-P-0,1 – для Р=(2,5…4,5) мм
d1=d-P-0,2 – для Р=(5…6) мм

d-внешний диаметр нарезанной части болта

В – толщина прикручиваемой детали

– длина нарезанной части шпильки под гайку
L – глубина завинчивания

l1 – глубина нарезки резьбы с полным профилем:
l1=L+2P

lГ – глубина сверления гнезда под резьбу. lГ=L+6P

d1 - номинальный диаметр отверстия под нарезание резьбы

l – длина шпильки
