Разработка автоматизированной системы градуировки датчиков температуры
Содержание
- 1. Разработка автоматизированной системы градуировки датчиков температуры
- 2. АктуальностьАвтоматизация процесса градуировки датчиковПовышение точности измеренийИсключение человеческого

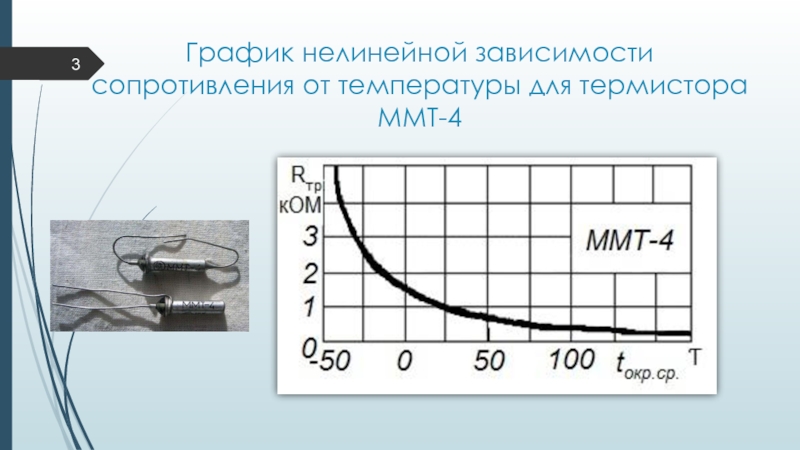

- 3. График нелинейной зависимости сопротивления от температуры для термистора ММТ-4
- 4. Схематичное изображение зависимости сопротивления термистора от температуры в процессе градуировки

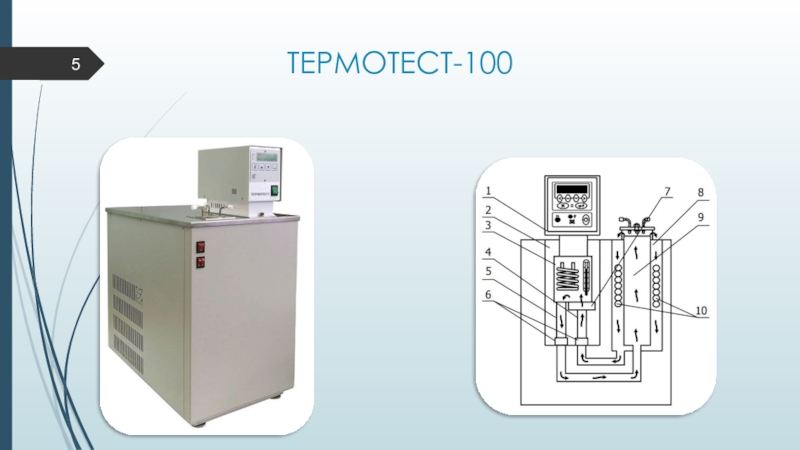

- 5. ТЕРМОТЕСТ-100
- 6. Схема автоматизированной системы
- 7. 32 КБ Flash-памяти2 КБ ОЗУ1 КБ EEPROM

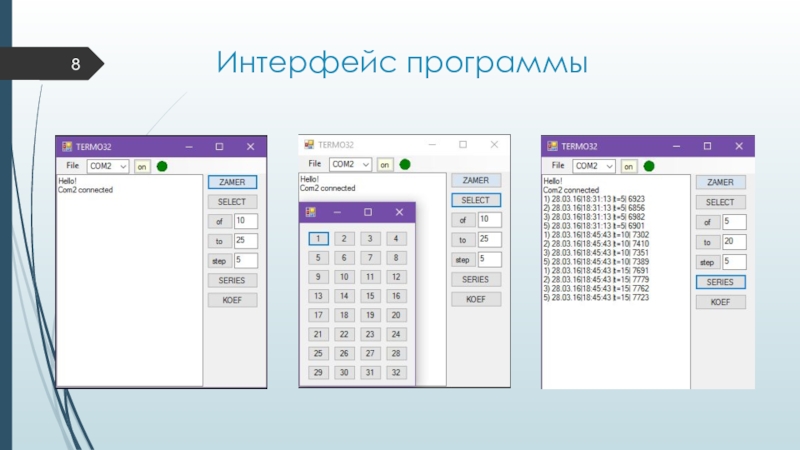

- 8. Интерфейс программы
- 9. ВыводыРазработан аппаратный интерфейс между лабораторным оборудованием: ТермостатВольтметрКоммутационная платаМикроконтроллер
- 10. Спасибо за внимание
- 11. Скачать презентанцию
АктуальностьАвтоматизация процесса градуировки датчиковПовышение точности измеренийИсключение человеческого фактораУвеличение производительности ЗадачиРазработка аппаратного интерфейса между лабораторным оборудованиемРазработка программного обеспечения для управления комплексом лабораторных приборов, расчетом калибровочных коэффициентов, а также для сохранения полученных результатов
Слайды и текст этой презентации
Слайд 1Разработка автоматизированной системы градуировки датчиков температуры
А.Р. Полозов
ИНГГ СО РАН, НГТУ
Новосибирск,
2016 г.

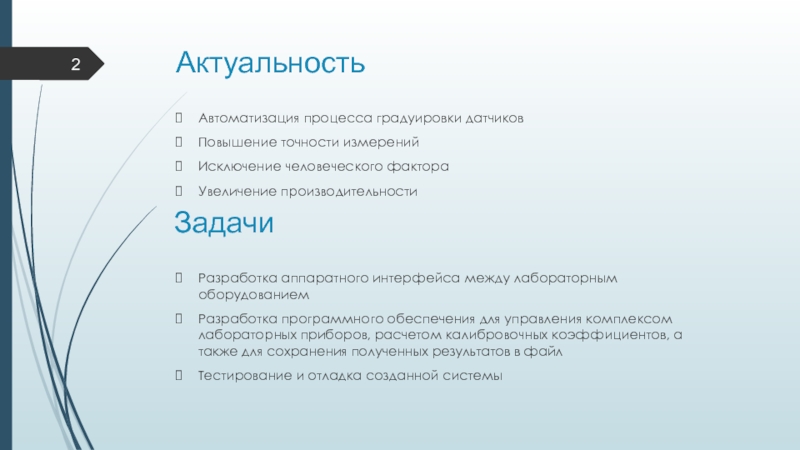

Слайд 2Актуальность
Автоматизация процесса градуировки датчиков
Повышение точности измерений
Исключение человеческого фактора
Увеличение производительности
Задачи
Разработка
аппаратного интерфейса между лабораторным оборудованием
Разработка программного обеспечения для управления комплексом
лабораторных приборов, расчетом калибровочных коэффициентов, а также для сохранения полученных результатов в файлТестирование и отладка созданной системы
Слайд 4Схематичное изображение зависимости сопротивления термистора от температуры в процессе градуировки

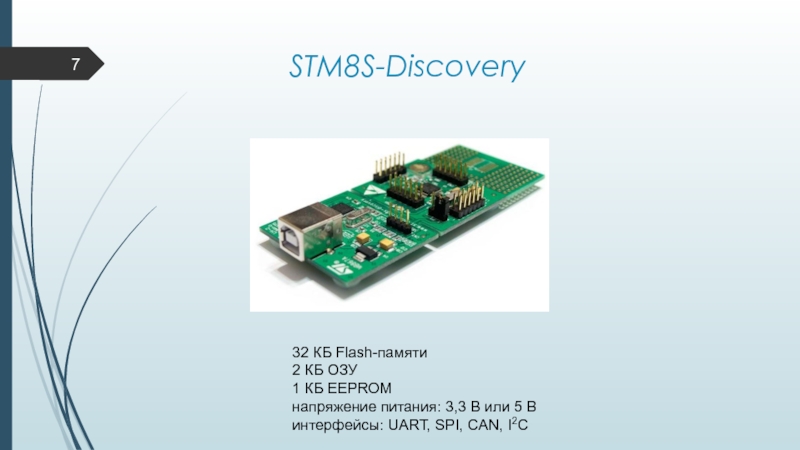

Слайд 732 КБ Flash-памяти
2 КБ ОЗУ
1 КБ EEPROM
напряжение питания: 3,3
В или 5 В
интерфейсы: UART, SPI, CAN, I2C
STM8S-Discovery
Слайд 9Выводы
Разработан аппаратный интерфейс между лабораторным оборудованием:
Термостат
Вольтметр
Коммутационная плата
Микроконтроллер STM8S-Discovery
ПК
Разработано программное обеспечение
для управления комплексом лабораторных приборов, расчетом калибровочных коэффициентов, а также
для сохранения полученных результатов в файлСистема планируется к применению в лаборатории естественных геофизических полей ИНГГ СО РАН
