Разрезы
Содержание
- 1. Разрезы
- 2. СодержаниеОбщие сведения о разрезаПростые разрезыФронтальный разрезГоризонтальный разрезПрофильный разрезМестный разрез
- 3. Общие сведения о разрезахРазрез это -изображение детали,
- 4. Простые разрезыЕсли разрез получен в результате пересечения
- 5. Фронтальный разрезФронтальный разрез получается если секущая плоскость параллельна фронтальной плоскости проекций Н
- 6. Горизонтальный разрезГоризонтальный разрез, получается, если секущая плоскость параллельна горизонтальной плоскости проекцийZ
- 7. Профильный разрезПрофильный разрез, получается, если секущая плоскость параллельна профильной плоскости проекцийV
- 8. Местные разрезыДля показа устройства детали в отдельном, узкоограниченном месте применяют разрез, который называется местным
- 9. Разрезы обычно располагаются на месте соответствующих видов:Фронтальный
- 10. Если секущая плоскость совпадает с плоскостью симметрии
- 11. Слайд 11

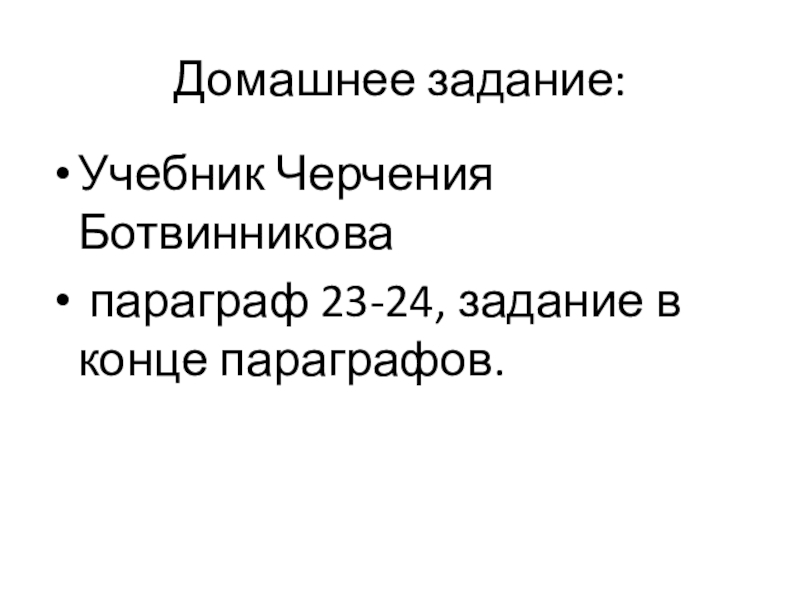

- 12. Домашнее задание: Учебник Черчения Ботвинникова параграф 23-24, задание в конце параграфов.
- 13. Скачать презентанцию
СодержаниеОбщие сведения о разрезаПростые разрезыФронтальный разрезГоризонтальный разрезПрофильный разрезМестный разрез
Слайды и текст этой презентации

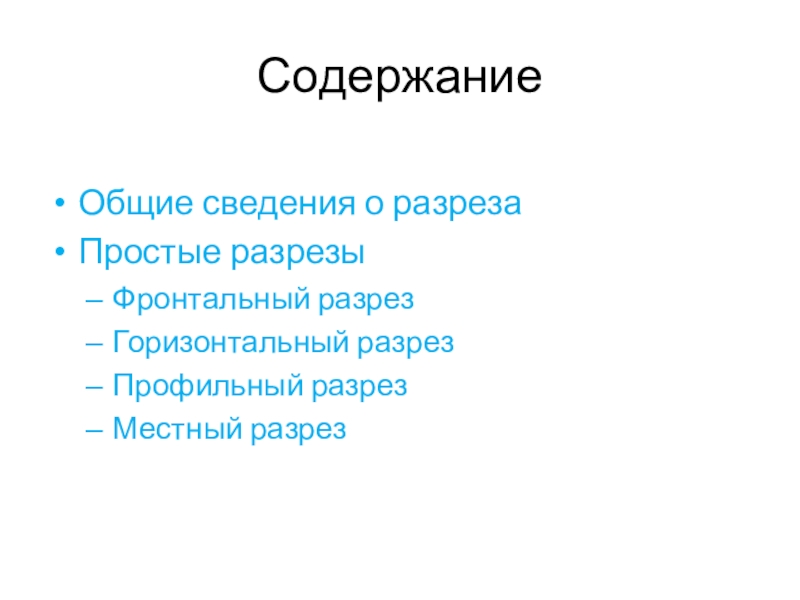

Слайд 2Содержание
Общие сведения о разреза
Простые разрезы
Фронтальный разрез
Горизонтальный разрез
Профильный разрез
Местный разрез

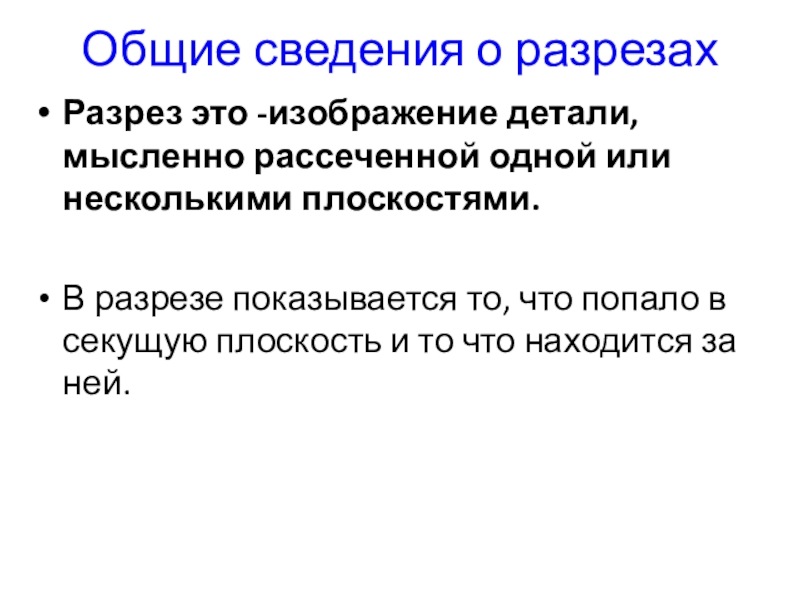

Слайд 3Общие сведения о разрезах
Разрез это -изображение детали, мысленно рассеченной одной
или несколькими плоскостями.
плоскость и то что находится за ней.

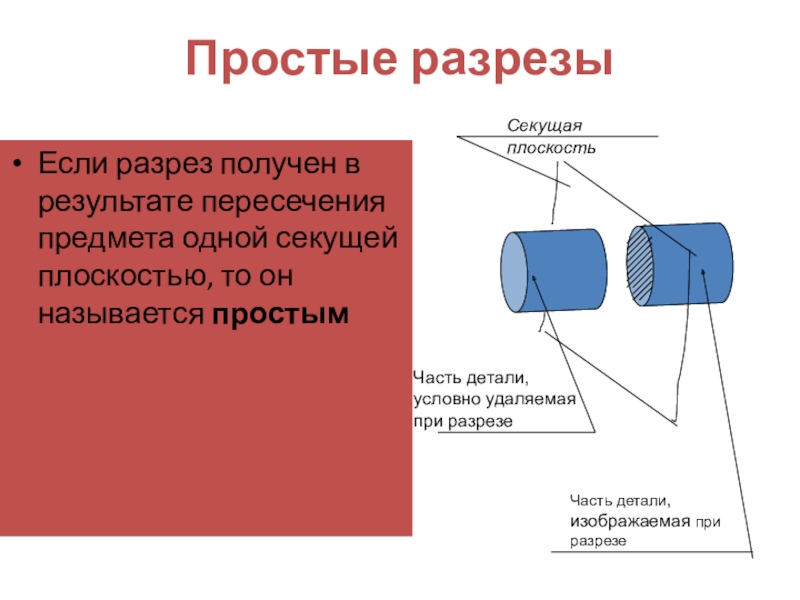

Слайд 4Простые разрезы
Если разрез получен в результате пересечения предмета одной секущей
плоскостью, то он называется простым
Секущая плоскость
Часть детали,
условно удаляемая
при разрезе
Часть детали,
изображаемая
приразрезе
Слайд 5Фронтальный разрез
Фронтальный разрез получается если секущая плоскость параллельна фронтальной плоскости
проекций
Н
Слайд 6Горизонтальный разрез
Горизонтальный разрез, получается, если секущая плоскость параллельна горизонтальной плоскости
проекций
Z
Слайд 7Профильный разрез
Профильный разрез, получается, если секущая плоскость параллельна профильной плоскости
проекций
V
Слайд 8Местные разрезы
Для показа устройства детали в отдельном, узкоограниченном месте применяют
разрез, который называется местным

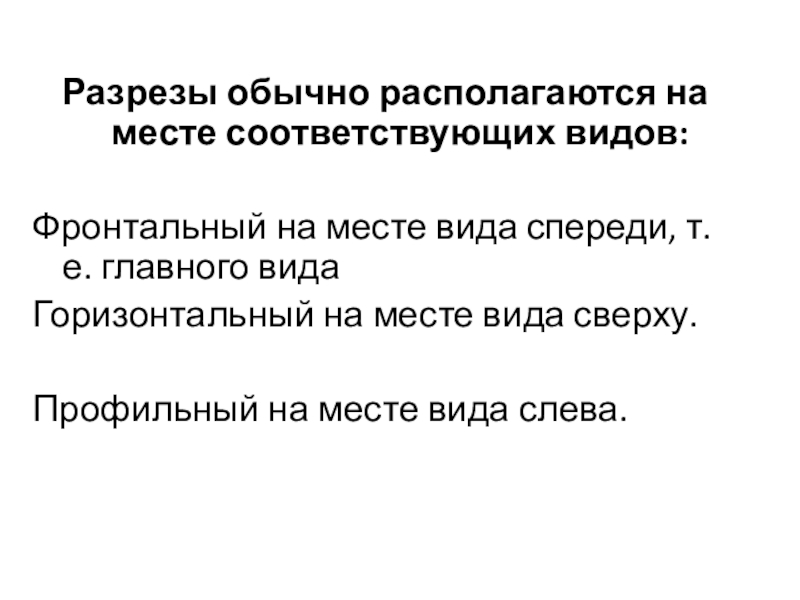

Слайд 9Разрезы обычно располагаются на месте соответствующих видов:
Фронтальный на месте вида
спереди, т.е. главного вида
Горизонтальный на месте вида сверху.
Профильный на месте
вида слева.

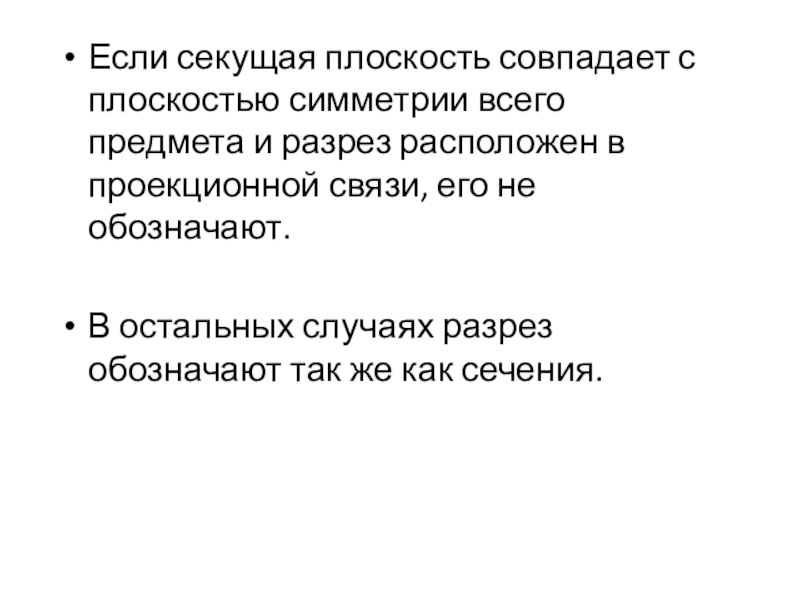

Слайд 10Если секущая плоскость совпадает с плоскостью симметрии всего предмета и
разрез расположен в проекционной связи, его не обозначают.
В остальных случаях
разрез обозначают так же как сечения.
